ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ YT-82038 Yato

GR KPOYΣTIΚΟ ΔΡΑΠΑΝΟ ΡΕΥΜΑΤΟΣ

BG УДАРНА БОРМАШИНА

PT BERBEQUIM DE IMPACTO

HR UDARNA BUŠILICA

AR مطرقة الحفر

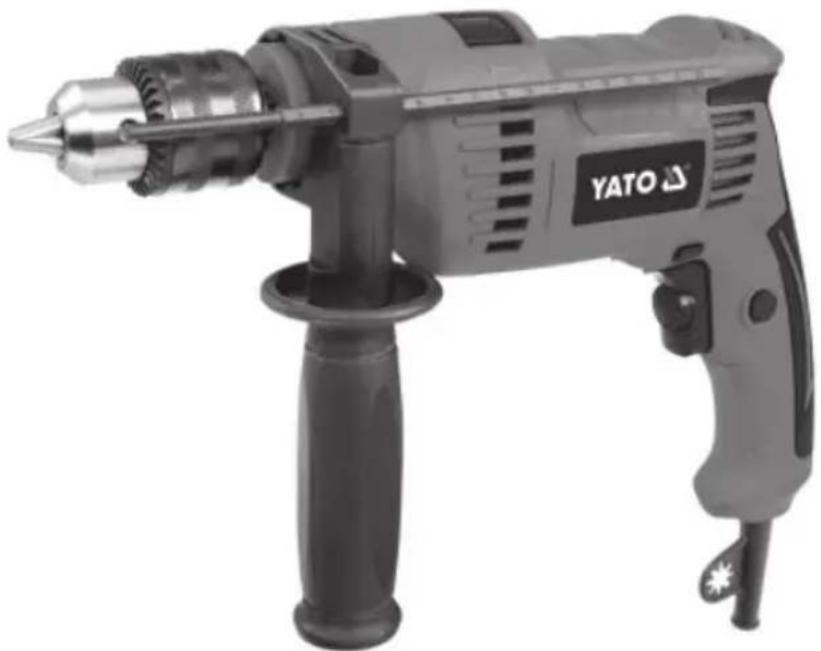

YT-82038

1. αμάξωμα κίνησης με λαβή
2. τσοκ τρυπανιού με αυτοκεντρισμό
3. πρόσθετη λαβή
4. περιοριστής βάθους διάτρησης
5. καλώδιο ρεύματος με βύσμα
6. ηλεκτρικός διακόπτης με έλεγχο ταχύτητας
7. κλειδαριά διακόπτη
8. κατεύθυνση του διακόπτη περιστροφής
9. τρυπάνι κλειδί τσοκ

BG

Διαβάστε τις οδηγίες χρήσης

Χρησιμοποιήστε τα γυαλιά προστασίας

Χρησιμοποιήστε τις ωτασπίδες

Φορέστε τα γάντια προστασίας

Δεύτερη τάξη ηλεκτρικής ασφαλείας

Αυτό το σύμβολο δείχνει ότι απαγορεύεται η απόρριψη χρησιμοποιημένου ηλεκτρικού και ηλεκτρονικού εξοπλισμού (συμπεριλαμβανομένων των μπαταριών και συσσωρευτών) με άλλα απόβλητα. Ο χρησιμοποιούμενος εξοπλισμός θα πρέπει να συλλέγεται επιλεκτικά και να αποστέλλεται σε σημείο συλλογής για να εξασφαλιστεί η ανακύκλωσή του και η ανάκτησή του για τη μείωση των αποβλήτων και τη μείωση του βαθμού χρήσης των φυσικών πόρων. Η ανεξέλεγκητη απελευθέρωση επικίνδυνων συστατικών που περιχέονται στον ηλεκτρικού και ηλεκτρονικό εξοπλισμό μπορεί να αποτελέσει απείλή ια την ανθρώπινη υγεία και να προκαλέσει αρνητικές αλλayές στο φυσικό περιβάλλον. Το νοικοκυρίο διαδραματίζει σημαντικό ρόλο στην συμβολή στην επαναχρησιμοποίηση και ανάκτηση, συμπεριλαμβανομένης της ανακύκλωσης, χρησιμοποιημένου εξοπλισμού. Για περισσότερες πληροφορίες σχετικά με τις κατάλληλες μεθόδους ανακύκλωσης, επικοινωνήστε με τις τοπικές arχές ή τον πωλητή.

'Ενα κρουστικό τρυπάνι χειρός είναι ένα συνηθισμένο ηλεκτρικό εργαλείο, κατηγορίας μόνωσης II, σχεδιασμένο για διάνοιξη οπών σε διάφορα υλικά: μέταλλα, ξύλο και επεξεργασμένα προϊόντα ξύλου, πλαστικά, σκυρόδεμα, τοιχοποία κ.λπ. χρησιμοποιώντας τρυπάνια με κυλινδρική λαβή κατάλληλη για το υλικό που επεξεργάζεται. Το τρυπάνι έχει τις λειτουργίες ομαλής ρύθμισης της ταχύτητας του άξονα, αλλαγής της φοράς περιστροφής, διάτρησης με και χωρίς κρούση. Μπορεί επίσης να χρησιμοποιηθεί για να βιδώσετε και να ξεβιδώσετε βίδες χρησιμοποιώντας μύτες κατσαβιδιών που διατίθενται στο εμπόριο. Η σωστή, αξιόπιστη και ασφαλής λειτουργία του εργαλείου εξαρτάται από τη σωστή χρήση, επομένως:

Πριν χρησιμοποιήσετε το εργαλείο, διαβάστε ολόκληρο το εγχειρίδιο και κρατήστε το.

Ο προμηθευτής δεν ευθύνεται για οποιαδήποτε ζημιά προκύψει από τη μη συμμόρφωση με τους κανονισμούς ασφαλείας και τις συστάσεις αυτού του εγχειριδίου.

ΕΞΟΠΛΙΣΜΟΣ ΤΡΥΠΑΝΙΩΝ

Η εργοστασιακή συσκευασία πρέπει να περιέχει:

- τρυπάνι

- πρόσθετη λαβή

- περιοριστής βάθους διάτρησης

- κλειδί τσοκ τρυπανιού

Προσοχή! Το εργαλείο δεν είναι εξοπλισμένο με τρυπάνια!

TEXNIKEΣ ΠΑΡΑΜΕΤΡΟΙ

Παράμετρος Μονάδα μέτρησης Αξία
Αριθμός καταλόγου YT-82038
Τάση δικτύου [V~] 220 - 240
Συχνότητα δικτύου [Hz] 50/60
Ονομαστική ισχύς [W] 650
Ωριαία ταχύτητα [min]	^-1 ]	0 - 2800
Συχνότητα εγκεφαλικού επεισοδίου	[min ^-1 ]	0 - 44800
Μέγιστη διάμετρος διάτρησης σε χάλυβα	[mm]	13
Μέγ. διάμετρος τρυπήματος σε ξύλο	[mm]	25
Μέγ. διάμετρος διάτρησης σε σκυρόδεμα	[mm]	12
Μέγεθος θήκης εργαλείου	[mm]	13
Μάζα	[kg]	1.8
Επίπεδο θορύβου
- ηχητική πίεση L _ρA + K	[dB (A)]	91 ± 5,0
- ηχητική ισχύς L _ωA + K	[dB (A)]	99,0 ± 5,0
Κατηγορία μόνωσης		II
Επίπεδο κραδασμών: κύρια/πρόσθετη λαβή	[m/s ^2 ]	8,4 ± 1,5 / 7,2 ± 1,5
Βαθμός προστασίας		IPX0

Η δηλωμένη τιμή εκπομπής θορύβου έχει μετρηθεί χρησιμοποιώντας μια τυπική μέθοδο δοκιμής και μπορεί να χρησιμοποιηθεί για τη σύγκριση ενός εργαλείου με άλλο. Η δηλωμένη τιμή εκπομπής θορύβου μπορεί να χρησιμοποιηθεί σε μια προκαταρκτική εκτίμηση έκθεσης.

Η δηλωθείσα συνολική τιμή δόνησης έχει μετρηθεί χρησιμοποιώντας μια τυπική μέθοδο δοκιμής και μπορεί να χρησιμοποιηθεί για τη σύγκριση ενός εργαλείου με ένα άλλο. Η δηλωθείσα συνολική τιμή κραδασμών μπορεί να χρησιμοποιηθεί σε μια προκαταρκτική εκτίμηση έκθεσης.

Προσοχή! Η εκπομπή κραδασμών κατά τη λειτουργία του εργαλείου μπορεί να διαφέρει από τη δηλωμένη τιμή ανάλογα με τον τρόπο χρήσης του εργαλείου.

Προσοχή! Τα μέτρα ασφαλείας για την προστασία του χειριστή πρέπει να καθοριστούν και να βασίζονται σε αξιολόγηση της έκθεσης στις πραγματικές συνθήκες χρήσης (συμπεριλαμβανομένων όλων των τμημάτων του κύκλου λειτουργίας, όπως οι χρόνοι απενεργοποίησης ή αδράνειας του εργαλείου και ο χρόνος ενεργοποίησης).

ΓΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΕΡΓΑΛΕΙΩΝ

Προειδοποίηση! Βεβαιωθείτε ότι έχετε διαβάσει όλες τις προειδοποιήσεις ασφαλείας, τις εικόνες και τις προδιαγραφές που παρέχονται με αυτό το ηλεκτρικό εργαλείο. Η μη τήρησή τους μπορεί να οδηγήσει σε ηλεκτροπληξία, πυρκαγιά ή σοβαρό

τραυματισμό.

Αποθηκεύστε όλες τις προειδοποιήσεις και τις οδηγίες για μελλοντική αναφορά.

Ο όρος «ηλεκτρικό εργαλείο» που χρησιμοποιείται στις προείδοποιήσεις αναφέρεται σε όλα τα ηλεκτρικά εργαλεία με καλώδιο και χωρίς καλώδιο.

Ασφάλεια στο χώρο εργασίας

Διατηρήστε τον χώρο εργασίας καλά φωτισμένο και καθαρό. Η ακαταστασία και ο κακός φωτισμός μπορεί να προκαλέσουν ατυχήματα.

Μη χρησιμοποιείτε ηλεκτρικά εργαλεία σε περιβάλλοντα με αυξημένο κίνδυνο έκρηξης, που περιέχουν εύφλεκτα υγρά, αέρια ή ατμούς. Τα ηλεκτρικά εργαλεία δημιουργούν σπινθήρες που μπορεί να αναφλέξουν τη σκόνη ή τις αναθυμιάσεις.

Μην αφήνετε παιδιά και παρευρισκόμενους να εισέρχονται στο χώρο εργασίας. Η απώλεια συγκέντρωσης μπορεί να προκαλέσει απώλεια ελέγχου.

Ηλεκτρική ασφάλεια

Το φις του ηλεκτρικού καλωδίου πρέπει να ταιριάζει με την πρίζα. Δεν μπορείτε να τροποποιήσετε το βύσμα με κανέναν τρόπο. Μη χρησιμοποιείτε προσαρμογείς βύσματος με γειωμένα ηλεκτρικά εργαλεία. Ένα μη τροποποιημένο βύσμα που ταιριάζει στην πρίζα θα μειώσει τον κίνδυνο ηλεκτροπληξίας.

Αποφύγετε την επαφή με γειωμένες επιφάνειες όπως σωλήνες, καλοριφέρ και ψυγεία. Η γείωση του σώματός σας αυξάνει τον κίνδυνο ηλεκτροπληξίας.

Μην εκθέτετε τα ηλεκτρικά εργαλεία σε βροχόπτωση ή υγρασία. Η είσοδος νερού ή υγρασίας σε ένα ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας.

Μην υπερφορτώνετε το καλώδιο ρεύματος. Μη χρησιμοποιείτε το καλώδιο ρεύματος για να μεταφέρετε, να τραβήξετε ή να αποσυνδέσετε το φις από την πρίζα. Αποφύγετε την επαφή του καλωδίου τροφοδοσίας με θερμότητα, λάδι, αιχμηρές άκρες και κινούμενα μέρη. Ένα κατεστραμμένο ή μπλεγμένο καλώδιο ρεύματος αυξάνει τον κίνδυνο ηλεκτροπληξίας.

Όταν εργάζεστε σε εξωτερικούς χώρους, χρησιμοποιήστε προεκτάσεις που έχουν σχεδιαστεί για εξωτερική χρήση. Η χρήση καλωδίου επέκτασης κατάλληλου για εξωτερική χρήση μειώνει τον κίνδυνο ηλεκτροπληξίας.

Εάν η λειτουργία ενός ηλεκτρικού εργαλείου σε υγρό περιβάλλον είναι αναπόφευκτη, χρησιμοποιήστε μια συσκευή υπολειπόμενου ρεύματος (RCD) ως προστασία από την τάση τροφοδοσίας. Η χρήση RCD μειώνει τον κίνδυνο ηλεκτροπληξίας.

Προσωπική ασφάλεια

Μείνετε σε εγρήγορση, παρακολουθήστε τι κάνετε και χρησιμοποιήστε την κοινή λογική όταν χειρίζεστε ένα ηλεκτρικό εργαλείο. Μη χρησιμοποιείτε ηλεκτρικό εργαλείο ενώ είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, αλκοόλ ή φαρμάκων. Ακόμη και μια στιγμή απροσεξίας κατά την εργασία μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς.

Χρησιμοποιήστε ατομικό προστατευτικό εξοπλισμό. Να φοράτε πάντα προστατευτικά για τα μάτια. Η χρήση ατομικού προστατευτικού εξοπλισμού, όπως μάσκες σκόνης, αντιολισθητικά παπούτσια ασφαλείας, κράνη και προστασία ακοής μειώνει τον κίνδυνο σοβαρού προσωπτικού τραυματισμού.

Αποτρέψτε την τυχαία εκκίνηση. Βεβαιωθείτε ότι ο ηλεκτρικός διακόπτης βρίσκεται στη θέση «off» πριν συνδέσετε την πηγή ρεύματος ή/και την μπαταρία, σηκώσετε ή μεταφέρετε το ηλεκτρικό εργαλείο. Η μεταφορά ενός ηλεκτρικού εργαλείου με το δάχτυλό σας στον διακόπτη ή η ενεργοποίηση ενός ηλεκτρικού εργαλείου ενώ ο διακόπτης είναι στη θέση «on» μπορεί να οδηγήσει σε σοβαρό τραυματισμό.

Πριν ενεργοποιήσετε το ηλεκτρικό εργαλείο, αφαιρέστε οποιοδήποτε κλειδί ή κλειδί που χρησιμοποιείται για τη ρύθμιση του ηλεκτρικού εργαλείου. Ένα κλειδί που μένει συνδεδεμένο σε ένα περιστρεφόμενο μέρος του εργαλείου μπορεί να προκαλέσει σοβαρό τραυματισμό.

Μην πλησιάζετε ή γέρνετε πολύ μακριά. Διατηρήστε τη σωστή στάση και ισορροπία ανά πάσα στιγμή. Αυτό θα διευκολύνει τον έλεγχο του ηλεκτρικού εργαλείου σε περίπτωση απροσδόκητων καταστάσεων κατά την εργασία.

Ντυθείτε κατάλληλα. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Κρατήστε τα μαλλιά και τα ρούχα σας μακριά από κινούμενα μέρη του ηλεκτρικού εργαλείου. Φαρδιά ρούχα, κοσμήματα ή μακριά μαλλιά μπορούν να πιαστούν σε κινούμενα μέρη.

Εάν παρέχονται συσκευές για τη σύνδεση εγκαταστάσεων εξαγωγής ή συλλογής σκόνης, βεβαιωθείτε ότι είναι συνδεδεμένες και χρησιμοποιούνται σωστά. Η χρήση της εξαγωγής σκόνης μειώνει τον κίνδυνο των κινδύνων που σχετίζονται με τη σκόνη.

Μην αφήνετε την εμπειρία που αποκτάται από τη συχνή χρήση ενός εργαλείου να σας κάνει να γίνετε απρόσεκτοι και να αγνοήσετε τους κανόνες ασφαλείας. Η απρόσεκτη ενέργεια μπορεί να προκαλέσει σοβαρούς τραυματισμούς σε κλάσματα δευτερολέπτου.

Χρήση και φροντίδα ηλεκτρικών εργαλείων

Μην υπερφορτώνετε τα ηλεκτρικά εργαλεία. Χρησιμοποιήστε το κατάλληλο ηλεκτρικό εργαλείο για την επιλεγμένη εφαρμογή. Το σωστό ηλεκτρικό εργαλείο θα παρέχει καλύτερη και ασφαλέστερη απόδοση όταν χρησιμοποιείται για το σχεδιασμένο φορτίο του.

Μην χρησιμοποιείτε ηλεκτρικό εργαλείο εάν ο διακόπτης δεν το ανάβει και δεν το απενεργοποιεί. Ένα εργαλείο που δεν μπορεί να ελεγχθεί μέσω του διακόπτη είναι επικίνδυνο και πρέπει να επισκευαστεί.

Αποσυνδέστε το φις από την πρίζα καιή αφαιρέστε την μπαταρία εάν είναι αποσπώμενη από το ηλεκτρικό εργαλείο

GR

πριν κάνετε οποιεσδήποτε ρυθμίσεις, αλλάξετε εξαρτήματα ή αποθηκεύσετε το εργαλείο. Τέτοια προληπτικά μέτρα θα αποτρέψουν την ακούσια ενεργοποίηση του ηλεκτρικού εργαλείου.

Αποθηκεύστε το εργαλείο μακριά από παιδιά και μην επιτρέψετε σε άτομα που δεν είναι εξοικειωμένα με το ηλεκτρικό εργαλείο ή αυτές τις οδηγίες να χρησιμοποιούν το ηλεκτρικό εργαλείο. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα στα χέρια μη εκπαιδευμένων χρηστών.

Συντήρηση ηλεκτρικών εργαλείων και αξεσουάρ. Ελέγξτε το εργαλείο για κακή ευθυγράμμιση ή πρόσδεση κινητών μερών, θραύση εξαρτημάτων και οποιαδήποτε άλλη κατάσταση που μπορεί να επηρεάσει τη λειτουργία του ηλεκτρικού εργαλείου. Η ζημιά πρέπει να επισκευαστεί πριν χρησιμοποιήσετε το ηλεκτρικό εργαλείο. Πολλά ατυχήματα προκαλούνται από какοσυντηρημένα εργαλεία.

Διατηρείτε τα κοπτικά εργαλεία καθαρά και αιχμηρά. Τα σωστά συντηρημένα εργαλεία κοπής με αιχμηρές άκρες είναι λιγότερο πιθανό να δέσουν και είναι ευκολότερο να ελέγχονται κατά τη λειτουργία.

Χρησιμοποιήστε ηλεκτρικά εργαλεία, εξαρτήματα και εξαρτήματα κ.λπ., σύμφωνα με αυτές τις οδηγίες, λαμβάνοντας υπόψη τον τύπο και τις συνθήκες εργασίας. Η χρήση εργαλείων για εργασία διαφορετικά από αυτά για τα οποία έχουν σχεδιαστεί μπορεί να οδηγήσει σε επικίνδυνη κατάσταση.

Διατηρείτε τις λαβές και τις επιφάνειες λαβής στεγνές, καθαρές και απαλλαγμένες από λάδια και λίτη. Οι ολισθηρές λαβές και οι επιφάνειες λαβής δεν επιτρέπουν την ασφαλή λειτουργία και τον έλεγχο του εργαλείου σε επικίνδυνες καταστάσεις.

Επισκευές

Αναθέστε την επισκευή του ηλεκτρικού σας εργαλείου μόνο σε εξουσιοδοτημένα συνεργεία επισκευής χρησιμοποιώντας μόνο γνήσια ανταλλακτικά. Αυτό θα εξασφαλίσει τη σωστή λειτουργική ασφάλεια του ηλεκτρικού εργαλείου.

ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΡΥΠΑΝΙ

Οδηγίες ασφαλείας για όλες τις δραστηριότητες

Φοράτε προστασία ακοής όταν τρυπάτε με σφυρί. Η έκθεση σε θόρυβο μπορεί να προκαλέσει απώλεια ακοής.

Χρησιμοποιήστε επιπλέον - γ λαβές. Η απώλεια ελέγχου μπορεί να οδηγήσει σε προσωπικό τραυματισμό.

Πιάστε σωστά το εργαλείο πριν το χρησιμοποιήσετε. Αυτό το εργαλείο παράγει υψηλή ροπή και χωρίς σωστή λαβή κατά τη λειτουργία, η απώλεια ελέγχου μπορεί να οδηγήσει σε προσωπικό τραυματισμό.

Κρατήστε το ηλεκτρικό εργαλείο από μονωμένες επιφάνειες λαβής όταν εκτελείτε μια εργασία όπου το στοιχείο κοπής μπορεί να έρθει σε επαφή με κρυφή καλωδίωση ή το δικό του καλώδιο. Ένα εξάρτημα κοπής που έρχεται σε επαφή με ένα ζωντανό καλώδιο μπορεί να προκαλέσει την ενεργοποίηση των εκτεθειμένων μεταλλικών μερών του ηλεκτρικού εργαλείου και θα μπορούσε να προκαλέσει ηλεκτροπληξία στον χειριστή.

Οδηγίες ασφαλείας κατά τη χρήση μακριών τρυπανιών

Ποτέ μήν λειτουργείτε με υψηλότερες στροφές ανά λεπτό από τις μέγιστες στροφές του τρυπανιού. Σε υψηλότερες ταχύτητες το τρυπάνι πιθανότατα θα λυγίσει εάν αφεθεί να περιστραφεί ελεύθερα χωρίς να έρθει σε επαφή με το τεμάχιο εργασίας, προκαλώντας τραυματισμό.

Ξεκινάτε πάντα με χαμηλή ταχύτητα και όταν η άκρη του τρυπανιού έρχεται σε επαφή με το υλικό που κόβεται. Σε υψηλότερες ταχύτητες το τρυπάνι πίθανότατα θα λυγίσει εάν αφεθεί να περιστραφεί ελεύθερα χωρίς να έρθει σε επαφή με το τεμάχιο εργασίας, προκαλώντας τραυματισμό.

Ασκήστε πίεση μόνο προς την κατεύθυνση του άξονα του τρυπανιού και μην ασκείτε υπερβολική πίεση. Το τρυπάνι μπορεί να λυγίσει, προκαλώντας θραύση ή απώλεια ελέγχου, προκαλώντας τραυματισμό.

ΕΓΚΑΤΑΣΤΑΣΗ ΣΤΟΙΧΕΙΩΝ ΕΞΟΠΛΙΣΜΟΥ

ΠΡΟΣΟΧΗ! Η εγκατάσταση των εξαρτημάτων επιτρέπεται να πραγματοποιηθεί μόνο με αποσυνδεδεμένο το τροφοδοτικό. Αποσυνδέστε το εργαλείο από την πρίζα!

Τοποθέτηση της πρόσθετης λαβής (II)

Στερεώστε τον σφιγκτήρα του τσοκ τρυπανιού στο σώμα του τρυπανιού, επιλέξτε τη θέση του τσοκ έτσι ώστε να εξασφαλίσετε την ασφαλέστερη εργασία. Η θέση της λαβής πρέπει να επιλέγεται έτσι ώστε να μπορεί να αντισταθμιστεί πλήρως οποιαδήποτε ροπή που ενεργεί αντίθετα με την κατεύθυνση περιστροφής του τσοκ. Αυτή η στιγμή προκύπτει κατά την κανονική λειτουργία, αλλά φτάνει στην υψηλότερη τιμή της όταν το τρυπάνι μπλοκάρει στο υλικό που τρυπιέται. Ασφαλίστε τη θέση της λαβής σφίγγοντας σταθερά και με ασφάλεια την πρόσθετη λαβή.

Εγκατάσταση του περιοριστή βάθους διάτρησης (III)

Εισαγάγετε τη ράβδο περιορισμού μέσα από την οπή στον πρόσθετο σφιγκτήρα λαβής. Η θέση του περιοριστή πρέπει να ασφαλίζεται ανάλογα με τον τύπο εγκατάστασης: σφίγγοντας την πρόσθετη λαβή, σφίγγοντας το πόμολο χωριστά ή χρησιμοποιώντας το κουμπί ασφάλισης. Η λεπτομερής μέθοδος κλειδώματος της θέσης περιοριστή φαίνεται στην εικόνα.

ΠΡΟΕΤΟΙΜΑΣΙΑ ΓΙΑ ΤΗ ΔΟΥΛΕΙΑ

Πριν ξεκινήσετε την εργασία, ελέγξτε ότι το σώμα του περιβλήματος και το καλώδιο σύνδεσης με το βύσμα δεν έχουν υποστεί ζημιά. Εάν εντοπιστεί οποιαδήποτε ζημιά, απαγορεύονται περαιτέρω εργασίες.

Προσοχή! Όλες οι δραστηριότητες που σχετίζονται με την τοποθέτηση και την αντικατάσταση εργαλείων εργασίας, καλύμματα και οδηγούς τοποθέτησης, ρυθμίσεις κ.λπ. πρέπει να εκτελούνται με απενεργοποιημένη την παροχή ρεύματος στο τρυπάνι, επομένως πριν ξεκινήσετε αυτές τις δραστηριότητες: Αποσυνδέστε το καλώδιο του εργαλείου από την πρίζα!

Στερέωση τρυπανιών στο τσοκ (IV)

Φροντίστε να επιλέξετε το κατάλληλο κυλινδρικό τρυπάνι κορμού για την εργασία.

Εισαγάγετε το τρυπάνι στη θήκη και σφίξτε κάθε μία από τις 3 τρύπες με ένα κλειδί, ώστε να στερεωθεί καλά και σφιχτά στη θήκη.

Στη συνέχεια, αφαιρέστε το κλειδί από την οπή στερέωσης.

'Ελεγχος ταχύτητας (V)

Το τρυπάνι είναι εξοπλισμένο με ομαλή ρύθμιση ταχύτητας. Η ρύθμιση γίνεται ρυθμίζοντας το πόμολο όπως στο V. Περιστρέφοντας το πόμολο προς την κατεύθυνση που σημειώνεται με το σύμβολο „+” αυξάνεται η ταχύτητα, ενώ στρέφοντάς το προς την αντίθετη κατεύθυνση μειώνεται η ταχύτητα. Περιστρέφοντας το κουμπί ρυθμίζεται το εύρος κίνησης του διακόπτη, το οποίο μεταφράζεται στη μέγιστη τιμή ταχύτητας περιστροφής. Το σταδιακό πάτημα του διακόπτη επιταχύνει τον κινητήρα.

Ρύθμιση της φοράς περιστροφής (VI)

Ρυθμίστε τη φορά του διακόπτη περιστροφής στη θέση R (δεξιόστροφα) ή L (αριστερόστροφα).

Προσοχή! Η φορά περιστροφής μπορεί να άλλάξει μόνο όταν αποσυνδεθεί η τάση τροφοδοσίας!

Ρύθμιση της λειτουργίας κρούσης (VII)

Η λειτουργία κρούσης διευκολύνει την εργασία όταν ανοίγετε τρύπες σε σκυρόδεμα, τοιχοποιία και σκληρά κεραμικά υλικά (σκληρά τούβλα, πέτρες, μάρμαρο). Για να το κάνετε αυτό, ρυθμίστε τον διακόπτη κρούσης στη λειτουργία κρούσης (σύμβολο σφυριού).

Όταν ανοίγετε τρύπες σε άλλα υλικά, η λειτουργία κρουστικής διάτρησης θα πρέπει να απενεργοποιείται θέτοντας το διακόπτη σε λειτουργία χωρίς κρούση (σύμβολο τρυπανιού)

Προπαρασκευαστικές δραστηριότητες για εργασία

Πριν ξεκινήσετε την εργασία:

Στερεώστε το τεμάχιο εργασίας σε μέγγενη ή με σφιγκτήρες.

Χρησιμοποιήστε εργαλεία εργασίας κατάλληλα για την εργασία που εκτελείτε. Βεβαιωθείτε ότι είναι αιχμηρά και σε καλή κατάσταση.

Φορέστε ρούχα εργασίας και προστασία ματιών και ακοής.

Εισαγάγετε το βύσμα του τρυπανιού στην πρίζα.

Κρατήστε το τρυπάνι με τα δύο χέρια στη λαβή και στην πρόσθετη λαβή

Υιοθετήστε μια σταθερή και σίγουρη στάση.

Ενεργοποιήστε το τρυπάνι πατώντας τον ηλεκτρικό διακόπτη με το δάχτυλό σας

Προσοχή! Εάν παρατηρήσετε ύποπτους θορύβους, ήχους τριξίματος, ύποπτη μυρωδιά κ.λπ., απενεργοποιήστε αμέσως το τρυπάνι και αποσυνδέστε το από την πρίζα.

ΧΡΗΣΗ ΤΟΥ ΕΡΓΑΛΕΙΟΥ

Χρησιμοποιώντας δεξιά ή αριστερά κατεύθυνση περιστροφής

Χρησιμοποιήστε δεξιόστροφη περιστροφή όταν κάνετε διάτρηση με δεξιόστροφα τρυπάνια που χρησιμοποιούνται συνήθως.

Χρησιμοποιήστε την αριστερή περιστροφή όταν ένα δεξιό τρυπάνι μπλοκάρει στο υλικό ή όταν αφαιρείτε τις βίδες.

Όταν αφαιρείτε τις βίδες, χρησιμοποιήστε ελάχιστη ταχύτητα περιστροφής.

Χρησιμοποιώντας την κλειδαριά του διακόπτη

Συνιστάται η χρήση της κλειδαριάς διακόπτη κατά τη διάτρηση για μεγάλες χρονικές περιόδους (π.χ. κατά τη διάτρηση σε σκυρόδεμα, τοιχοποία κ.λπ.). Για να το κάνετε αυτό, κρατώντας πατημένο το διακόπτη, πατήστε το κουμπί κλειδώματος με τον αντίχειρά σας και αφήστε το διακόπτη.

Για να απενεργοποιήσετε την κλειδαριά, απλώς πατήστε τον ηλεκτρικό διακόπτη.

Διάτρηση σε ξύλο

Πριν ανοίξετε μια τρύπα, συνιστάται να στερεώσετε το τεμάχιο εργασίας με σφιγκτήρες ξυλουργού ή με μέγγενη και, στη συνέχεια, να χρησιμοποιήσετε μια κεντρική διάτρηση ή καρφί για να σημειώσετε τη θέση διάτρησης. Συνδέστε το κατάλληλο τρυπάνι στο τσοκ, ρυθμίστε την ταχύτητα, συνδέστε το τρυπάνι στο δίκτυο και ξεκινήστε το τρύπημα.

GR

Όταν ανοίγετε τρύπες, συνιστάται να τοποθετείτε ένα ξύλινο μαξιλάρι κάτω από το υλικό για να αποτρέψετε την οδοντωτή άκρη της οπής στην έξοδο.

Όταν κάνετε τρύπες μεγάλης διαμέτρου, συνιστάται να ανοίξετε πρώτα μια μικρότερη πιλοτική τρύπα.

Διάτρηση σε μέταλλα

Σφίξτε πάντα καλά το τεμάχιο εργασίας.

Στην περίπτωση λεπτής λάμαρίνας, συνιστάται να τοποθετήσετε κάτω από αυτό ένα κομμάτι ξύλου για να αποφύγετε ανεπιθύμητες κάμψεις κ.λπ. Στη συνέχεια, σημειώστε τα σημεία που θα γίνουν οι τρύπες με μια κεντρική διάτρηση και ξεκινήστε το τρύπημα. Χρησιμοποιήστε τρυπάνια για χάλυβα. Κατά τη διάτρηση λευκού χυτοσίδηρου, συνιστάται η χρήση τρυπανιών με μύτη από καρβίδιο. Όταν ανοίγετε μεγαλύτερες τρύπες, συνιστάται πρώτα να κάνετε μια μικρότερη πιλοτική τρύπα. Όταν τρυπάτε χάλυβα, χρησιμοποιήστε λάδι μηχανής για να ψύξετε το τρυπάνι. Για το αλουμίνιο, χρησιμοποιήστε τερεβινθίνη ή παραφίνη ως ψυκτικό.

Δεν πρέπει να χρησιμοποιούνται ψυκτικά μέσα κατά τη διάτρηση ορείχαλκου, χαλκού ή χυτοσιδήρου. Για να κρυώσει, αφαιρείτε συχνά το τρυπάνι από το υλικό για να το αφήσετε να κρυώσει.

Διάτρηση σε κεραμικά υλικά

Διάτρηση σε σκληρά, συμπαγή υλικά (σκυρόδεμα, σκληρό τούβλο, πέτρα, μάρμαρο κ.λπ.)

Πριν ανοίξετε την κύρια τρύπα, ανοίξτε μια μικρότερη τρύπα χωρίς κρούση. Ανοίξτε την πραγματική τρύπα με ενεργοποιημένη τη λειτουργία κρούσης. Χρησιμοποιήστε τρυπάνια με καρβίδιο σε καλή κατάσταση.

Διάτρηση σε πλακάκια, μαλακό τούβλο, σοβά κ.λπ.

Τρυπήστε όπως στο παραπάνω βήμα, αλλά χωρίς κρούση.

Περιοδικά αφαιρείτε το τρυπάνι από την τρύπα για να αφαιρέσετε τη σκόνη και τα υπολείμματα. Κατά τη διάτρηση, πιέστε σταθερά το εργαλείο με σταθερή δύναμη.

Χρησιμοποιώντας ένα τρυπάνι για να βιδώσετε ή να ξεβιδώσετε τις βίδες

'Ενα τρυπάνι με έλεγχο ταχύτητας και διακόττη κατεύθυνσης περιστροφής μπορεί επίσης να χρησιμοποιηθεί για το βίδωμα και το ξεβίδωμα των βιδών. Για το σκοπό αυτό προτείνεται:

- χρησιμοποιώντας τη χαμηλότερη δυνατή ταχύτητα περιστροφής,

- χρησιμοποιώντας κατάλληλες συμβουλές.

Οι μύτες μπορούν να τοποθετηθούν απευθείας στο τσοκ τρυπανιού ή χρησιμοποιώντας ειδική μαγνητική θήκη.

Για να ξεβιδώσετε τη βίδα, αλλάξτε την φορά περιστροφής του διακόπτη στην αριστερή περιστροφή (L).

Κοπή οπών

'Ενα τρυπάνι μπορεί να χρησιμοποιηθεί για τη δημιουργία μεγαλύτερων οπών στο ξύλο χρησιμοποιώντας ειδικά τρυπάνια σταθερής διαμέτρου ή αντικαταστάσιμα τρυπάνια από σετ παζλ.

Για να αποφύγετε το σχηματισμό γρέζινων ή οδοντωτών άκρων της τρύπας που δημιουργείτε, τοποθετήστε ένα κομμάτι αποκομμένο ξύλο κάτω από το υλικό στην έξοδο της τρύπας.

Χρήση συνημμένων

Τρυπάνια με μεταβλητή φορά περιστροφής δεν πρέπει να χρησιμοποιούνται για την οδήγηση εξαρτημάτων εργασίας.

Διάτρηση με μετρητή βάθους (VIII)

Το στοπ μπορεί να χρησιμοποιηθεί για τη διευκόλυνση της διάτρησης σε επιφάνειες όπου γίνονται τυφλές τρύπες, ιδιαίτερα σε σκυρόδεμα και ξύλο. Προσδιορίστε το βάθος της τρύπας. Τοποθετήστε το τρυπάνι στη θήκη και χρησιμοποιήστε ένα μαρκαδόρο για να σημειώσετε στο τρυπάνι απόσταση από το άκρο εργασίας του τρυπανιού ίση με το βάθος της οπής. Ρυθμίστε το στοπ βάθους έτσι ώστε το άκρο του να ευθυγραμμίζεται με την απόσταση με την ένδειξη „L” στο τρυπάνι. Βεβαιωθείτε όπι ο περιοριστής δεν κινείται κατά τη λειτουργία. Ξεκινήστε τη διάτρηση έως ότου επιτευχθεί το καθορισμένο βάθος έως ότου η όψη του στοπ έρθει σε επαφή με την επιφάνεια κοντά στην οπή. Στη συνέχεια, το τρυπάνι πρέπει να αφαιρεθεί από την τρύπα.

Πρόσθετες σημειώσεις

Κατά την εργασία, μην ασκείτε υπερβολική πίεση στο υλικό που επεξεργάζεστε και μην κάνετε απότομες κινήσεις για να μην καταστρέψετε το εργαλείο εργασίας και το τρυπάνι.

Κάντε τακτικά διαλείμματα ενώ εργάζεστε.

Το εργαλείο δεν πρέπει να υπερφορτώνεται – η θερμοκρασία των εξωτερικών επιφανειών δεν πρέπει ποτέ να υπερβαίνει τους 60 °C.

Αφού ολοκληρώσετε τις εργασίες, απενεργοποιήστε το τρυπάνι, αποσυνδέστε το εργαλείο από την πρίζα και πραγματοποιήστε συντήρηση και επιθεώρηση.

ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΕΠΙΘΕΩΡΗΣΕΙΣ

ΠΡΟΣΟΧΗ! Πριν πραγματοποιήσετε οποιεσδήποτε ρυθμίσεις, σέρβις ή συντήρηση, αποσυνδέστε το φις του εργαλείου από την

GR

πρίζα. Μετά την ολοκλήρωση της εργασίας, ελέγξτε την τεχνική κατάσταση του ηλεκτρικού εργαλείου επιθεωρώντας το οπτικά και αξιολογώντας: το σώμα και τη λαβή, το ηλεκτρικό καλώδιο με το βύσμα και την ανακούφιση καταπόνησης , τη λειτουργία του ηλεκτρικού διακόπτη, τη βατότητα των σχισμών αερισμού, το σπινθήρα των βουρτσών, το επίπεδο θορύβου των ρουλεμάν και των γραναζιών, την εκκίνηση και την ομαλή λειτουργία. Κατά τη διάρκεια της περιόδου εγγύησης, ο χρήστης δεν επιτρέπεται να συναρμολογήσει το ηλεκτρικό εργαλείο ή να αντικαταστήσει εξαρτήματα ή εξαρτήματα, καθώς αυτό θα ακυρώσει την εγγύηση. Τυχόν ανωμαλίες που παρατηρούνται κατά την επιθεώρηση ή κατά τη λειτουργία αποτελούν σήμα για την πραγματοποίηση επισκευών σε ένα σημείο σέρβις. Μετά την ολοκλήρωση των εργασιών, το περίβλημα, οι υποδοχές εξαερισμού, οι διακόπτες, η πρόσθετη λαβή και τα καλύμματα πρέπει να καθαριστούν π.χ. με πίδακα αέρα (σε πίεση που δεν υπερβαίνει τα 0,3 MPa ), βούρτσα ή στεγνό πανί χωρίς χρήση χημικών και υγρών καθαρισμού. Καθαρίστε τα εργαλεία και τις λαβές με ένα στεγνό, καθαρό πανί.
