ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ECNBQT3519EW CANDY

Το παρόν εγχειρίδιο εγκατάστασης έχει σχεδιαστεί για τους κατασκευαστές κουζινών που θα ασχοληθούν με αυτά τα προϊόντα. Για τη διασφάλιση της ασφάλειας και για να πετύχετε τα καλύτερα αποτελέσματα, σας παρακαλούμε να διαβάσετε προσεκτικά το παρόν εγχειρίδιο, συμπεριλαμβανόμενων των οδηγιών ασφαλείας, και να το φυλάξετε για μελλοντική χρήση. Πριν προχωρήσετε στην εγκατάσταση, σημειώστε τον σειριακό αριθμό, καθώς μπορεί να τον χρειαστείτε σε περίπτωση επισκευών. Ελέγξτε για τυχόν ζημιές κατά τη μεταφορά και συμβουλευτείτε έναν τεχνικό σε περίπτωση αμφιβολίας πριν από τη χρήση. Φυλάσσετε πάντα όλο το υλικό συσκευασίας μακριά από παιδιά.

i ΣΗΜΕΙΩΣΗ: Τα χαρακτηριστικά, οι εικόνες στο εγχειρίδιο και τα εξαρτήματα του προϊόντος ενδέχεται να διαφέρουν ανάλογα με το μοντέλο που αγοράσατε.

ευρετήριο

1 Προειδοποιήσεις ασφαλείας για την εγκατάσταση σ.100

2 Πού εγκαθίσταται το προϊόν σ.101

3 Διαστάσεις ψυγείου σ.102

4 Εργαλεία εγκατάστασης σ.104

5 Διαστάσεις επίπλου σ.104

5.1 Προφυλάξεις
5.2 Διαστάσεις

6 Εγκατάσταση επίπλου και εξαερισμός σ.106

6.1 Εγκατάσταση σε στήλη

7 Βίντεο εγκατάστασης βήμα προς βήμα σ.107

8 Αλλαγή της κατεύθυνσης ανοίγματος πόρτας σ.108

8.1 Ξεκλείδωμα των πορτών
8.2 Αφαίρεση της κάτω βίδας
8.3 Αντιστροφή μεντεσέδων
8.4 Τοποθέτηση της κάτω βίδας στην αντίθετη πλευρά του ψυγείου

9 Οδηγίες εγκατάστασης για το ψυγείο σ.110

9.1 Εφαρμογή της επάνω μπάρας εγκατάστασης του ψυγείου
9.2 Εφαρμογή των αυτοκόλλητων αποστατών στο πλάι του ψυγείου
9.3 Κεντράρισμα των ποδιών του ψυγείου
9.4 Εντοιχιζόμενη εγκατάσταση
9.5 Ασφάλιση των ποδιών του ψυγείου
9.6 Τοποθέτηση των κεντρικών βραχιόνων στήριξης και των καλυμμάτων
9.7 Τοποθέτηση των κάτω καλυμμάτων
9.8 Εφαρμογή των λάστιχων στο πλάι του ψυγείου
9.9 Τοποθέτηση των πάνω καλυμμάτων και στερέωση του ψυγείου στο πάνω ράφι
9.10 Σύνδεση των συρόμενων μεντεσέδων στην πόρτα επίπλου

ευρετήριο

10 Σύνδεση στο ηλεκτρικό δίκτυο σ.124

10.1 Προειδοποιήσεις
10.2 Άλλες συμβουλές

11 Παράδοση στον χρήστη σ.126

12 Αποσυναρμολόγηση του προϊόντος

σ.126

Τηρήστε αυτές τις οδηγίες πριν ξεκινήσετε την εγκατάσταση του προϊόντος.

Τηρήστε τις ακόλουθες κατευθυντήριες γραμμές πριν ξεκινήσετε την εγκατάσταση του προϊόντος. Η ασφάλειά σας είναι πολύ σημαντική για εμάς. Διαβάστε προσεκτικά αυτές τις οδηγίες πριν χρησιμοποιήσετε το προϊόν.

- Η εγκατάσταση πρέπει να πραγματοποιείται από ειδικευμένο τεχνικό ο οποίος είναι εξοικειωμένος και εφαρμόζει τους ισχύοντες νόμους της χώρας εγκατάστασης και τις οδηγίες του κατασκευαστή.

- Εάν απαιτείται βοήθεια από τον κατασκευαστή για την αποκατάσταση βλαβών που προκύπτουν από εσφαλμένη εγκατάσταση, αυτή η βοήθεια δεν καλύπτεται από την εγγύηση.

- Αφαιρέστε το υλικό συσκευασίας πριν από τη λειτουργία της συσκευής.

- Αφού αποσυσκευάσετε το προϊόν, ελέγξτε ότι δεν έχει υποστεί ζημιές. Σε περίπτωση οποιουδήποτε προβλήματος, επικοινωνήστε με το κέντρο εξυπηρέτησης πριν προχωρήσετε στην εγκατάσταση και μην το συνδέσετε με την παροχή ρεύματος.

- Ένα προϊόν που έχει υποστεί ζημιά μπορεί να προκαλέσει βραχυκύκλωμα, ηλεκτροπληξία, κίνδυνο πυρκαγιάς και άλλους κινδύνους.

- Ελέγξτε για τυχόν παρελκόμενα ή συμπληρωματικά υλικά (σακούλες με βίδες, έγγραφα, φυλλάδια κ.λπ.) στη συσκευασία και, αν υπάρχουν, αφαιρέστε τα και αποθηκεύστε τα.

- Πριν από την εγκατάσταση της συσκευής, βεβαιωθείτε ότι ο εξαερισμός είναι επαρκής ώστε να επιτρέπεται η σωστή κυκλοφορία δροσερού αέρα που απαιτείται για την ψύξη και την προστασία των εσωτερικών εξαρτημάτων. Ανάλογα με τον τύπο της εγκατάστασης, δημιουργείτε τα συγκεκριμένα ανοίγματα όπως απεικονίζεται.

- Εάν χρειάζεται η βοήθεια του κατασκευαστή για την αποκατάσταση τυχόν βλαβών λόγω εσφαλμένης εγκατάστασης, αυτή η βοήθεια δεν καλύπτεται από την εγγύηση. Ακολουθήστε τις οδηγίες εγκατάστασης που παρέχονται για ειδικευμένο προσωπικό.

- Η εσφαλμένη εγκατάσταση μπορεί να προκαλέσει ζημιά ή τραυματισμό σε ανθρώπους, ζώα ή περιουσιακά στοιχεία. Ο κατασκευαστής δεν είναι δυνατό να θεωρηθεί υπεύθυνος για τέτοια ζημιά ή τραυματισμό.

- Η ασφαλής χρήση είναι εγγυημένη μόνο εάν η εγκατάσταση έχει πραγματοποιηθεί σωστά σύμφωνα με τις παρούσες οδηγίες. Σε περίπτωση ζημιών λόγω εσφαλμένης εγκατάστασης, την ευθύνη φέρει ο εγκαταστάτης.

- Συνιστάται να φοράτε προστατευτικά γάντια κατά την εγκατάσταση για την αποφυγή τραυματισμού από κοψίματα.

- Η εγγύηση δεν καλύπτει ζημιές που προκαλούνται από εσφαλμένη εγκατάσταση.

- Σε περίπτωση εσφαλμένης εγκατάστασης, παραποίησης της συσκευής ή μη συμμορφούμενης σύνδεσης, η ισχύς της εγγύησης καθίσταται άκυρη.

- Μετά την εγκατάσταση, το καλώδιο τροφοδοσίας δεν πρέπει να έρθει σε επαφή με κινούμενα μέρη εξαρτημάτων της κουζίνας (π.χ. συρτάρι) και δεν πρέπει να υποβάλλεται σε μηχανικές καταπονήσεις.

- Αυτό το προϊόν απαιτεί συνεχή εξαερισμό κατά τη διάρκεια της χρήσης. Μην καλύπτετε τους αεραγωγούς.

- Μόλις ολοκληρωθεί η εγκατάσταση, ο τεχνικός πρέπει να βεβαιωθεί ότι το προϊόν έχει εγκατασταθεί σωστά.

Σημαντικές προειδοποιήσεις

• Μην εγκαθιστάτε τη συσκευή σε χώρους που εκτίθενται σε άμεσο ηλιακό φως για να αποφευχθεί η μεταβολή της απόδοσης του προϊόντος.
• Εγκαταστήστε και χρησιμοποιήστε αυτό το προϊόν σε κλειστό, καλυμμένο, στεγνό και καλά αεριζόμενο περιβάλλον.
• Μην εγκαθιστάτε το προϊόν σε εξωτερικούς χώρους εκτεθειμένους στα καιρικά φαινόμενα.
• Εγκαταστήστε το προϊόν κοντά σε ηλεκτρική πρίζα.
• Κρατήστε το προϊόν σε απόσταση από εστίες φλόγας.
• Εγκαταστήστε τη συσκευή σε επίπεδη επιφάνεια, σε μια περιοχή κατάλληλη για το μέγεθος και τη χρήση της.
• Καθαρίστε τη συσκευή με νερό και ένα ήπιο απορρυπαντικό και στεγνώστε τη με ένα μαλακό πανί.
• Η συσκευή είναι βαριά· απαιτούνται τουλάχιστον δύο άτομα για τη μετακίνησή της.
• Μετά την εγκατάσταση, αφήστε το ψυγείο σε ηρεμία για τουλάχιστον 4 ώρες πριν το θέσετε σε λειτουργία, ώστε να κατακαθίσει το λάδι του συμπιεστή.

Αυτό το προϊόν προορίζεται αποκλειστικά για εγκατάσταση σε οικιακά ή παρόμοια περιβάλλοντα, όπως:

• Χώροι κουζίνας που προορίζονται για το προσωπικό σε καταστήματα, γραφεία και άλλα εργασιακά περιβάλλοντα.
• Χώροι που διατίθενται στο προσωπικό και τους πελάτες σε ξενοδοχεία, μοτέλ και άλλα περιβάλλοντα οικιστικού τύπου.
• Κέντρα ομορφιάς, Bed & Breakfasts (B & B).
• Για υπηρεσίες τροφοδοσίας και παρόμοιες εφαρμογές, εξαιρώντας τη λιανική πώληση.

Εγκαταστήστε αυτό το προϊόν σε χώρο όπου η θερμοκρασία περιβάλλοντος δεν είναι χαμηλότερη ή υψηλότερη από τη θερμοκρασία λειτουργίας που αναγράφεται στην ετικέτα του προϊόντος: διαφορετικά, η συσκευή δεν θα λειτουργήσει σωστά.

• Εκτεταμένο εύκρατο (SN): "Αυτή η συσκευή προορίζεται για χρήση σε θερμοκρασίες περιβάλλοντος που κυμαίνονται από 10°C έως 32°C".
• Εύκρατο (N): "Αυτή η συσκευή προορίζεται για χρήση σε θερμοκρασίες περιβάλλοντος που κυμαίνονται από 16°C έως 32°C".
• Υποτροπικό (ST): "Αυτή η συσκευή προορίζεται για χρήση σε θερμοκρασίες περιβάλλοντος που κυμαίνονται από 16°C έως 38°C".
• Τροπικό (Τ): "Αυτή η συσκευή προορίζεται για χρήση σε θερμοκρασίες περιβάλλοντος που κυμαίνονται από 16°C έως 43°C."

Διαστάσεις σε mm

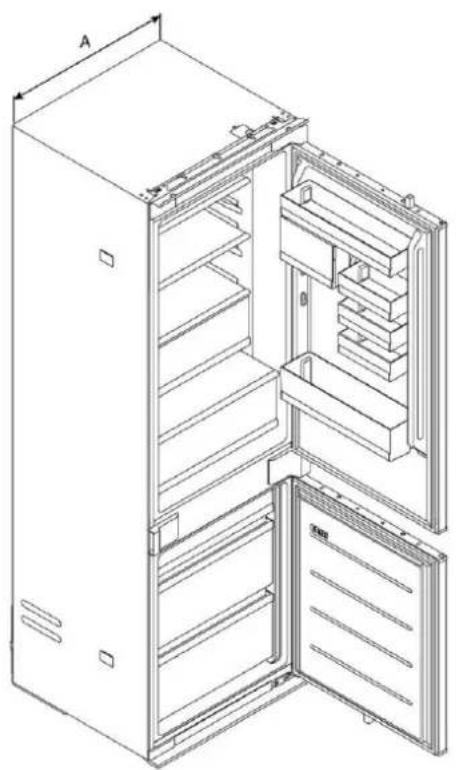

Μπροστινή αξονομετρική προβολή

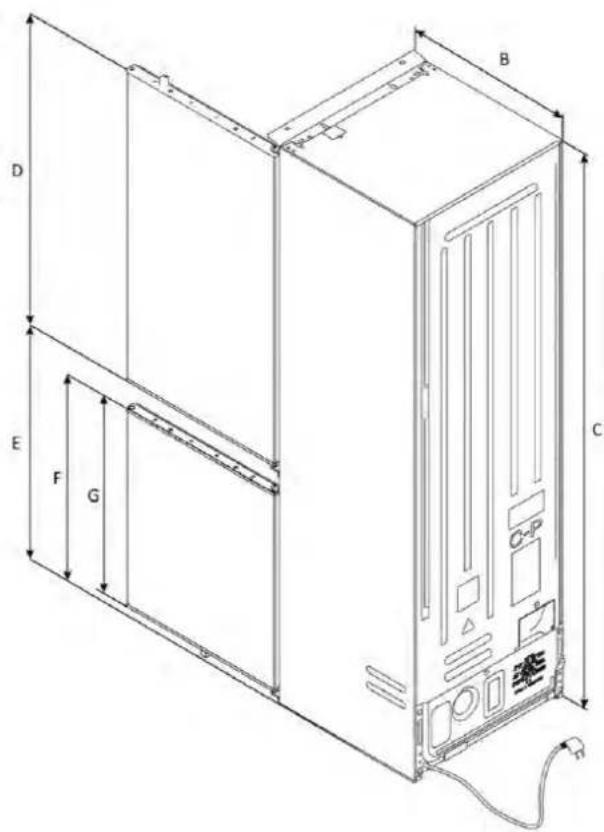

Οπίσθια αξονομετρική προβολή

D B E F G C H

μήκος καλωδίου 2270mm

Movτέλα	A (mm)	B (mm)	C (mm)	B (mm)	E (mm)	F (mm)	G (mm)
1	540±2	550±2	1772±2	970	745	662	618
2	540±2	550±2	1935±2	1133	745	662	618
3	690±2	550±2	1935±2	1133	745	662	618

Διαστάσεις σε mm

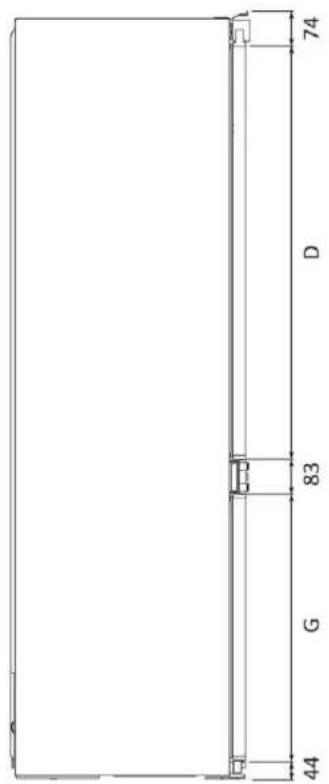

Πλευρική όψη

με κλειστές πόρτες

74 D 83 G 44

Κάτοψη

με κλειστές πόρτες

4 Εργαλεία εγκατάστασης

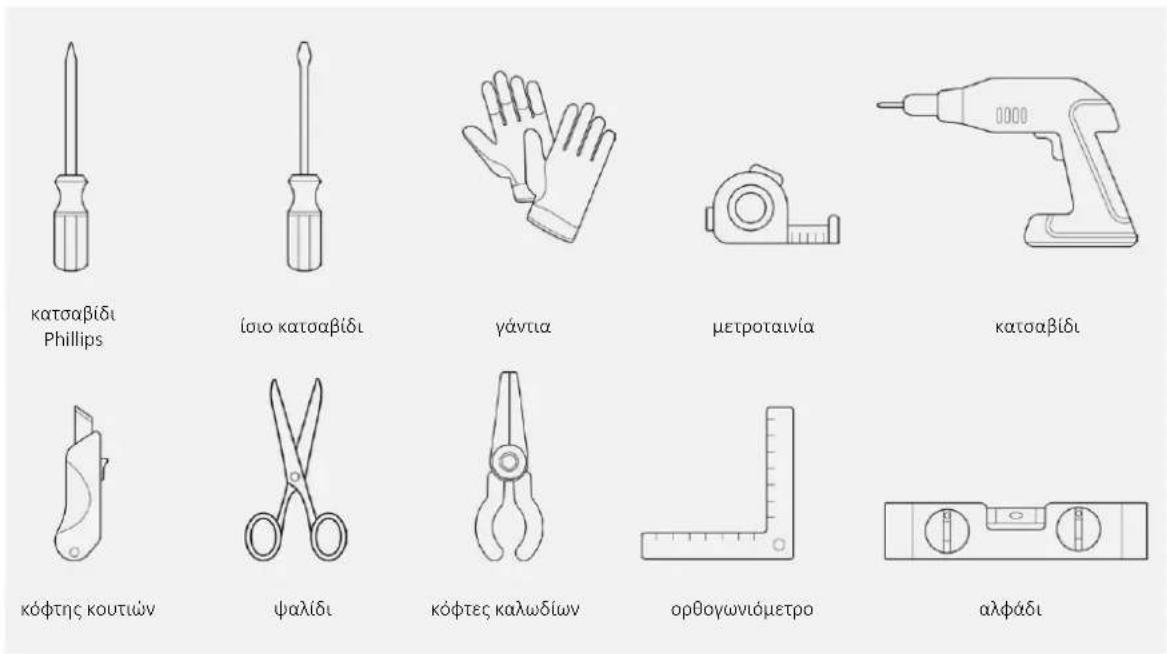

Απαιτούμενα εργαλεία

κατσαβίδι Phillips ίσιο κατσαβίδι γάντια μετροταινία κατσαβίδι κόφτης κουτιών ψαλίδι κόφτες καλωδίων ορθογωνιόμετρο αλφάδι

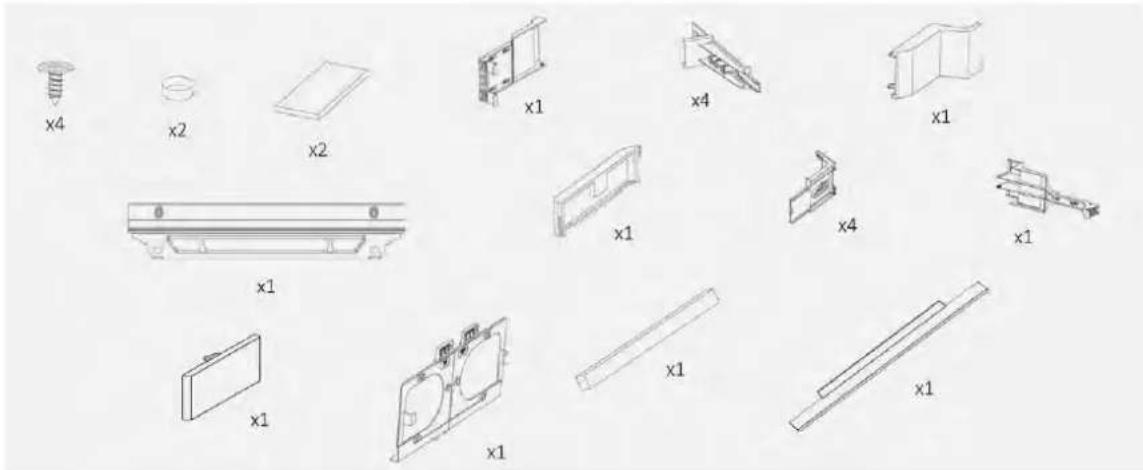

Παρεχόμενα παρελκόμενα

x4 x2 x2 x1 x4 x1 x1 x4 x1 x1 x1 x1 x1

4 Εργαλεία εγκατάστασης

5.1 Προφυλάξεις

• Προβλέψτε τον χώρο εντοιχισμού χωρίς οπίσθιο τοίχωμα.
• Για τον εξαερισμό του προϊόντος, ακολουθήστε τις οδηγίες του παρόντος εγχειριδίου.
• Συνιστάται η στερέωση της μονάδας στον τοίχο για να αποτραπεί η ανατροπή της.

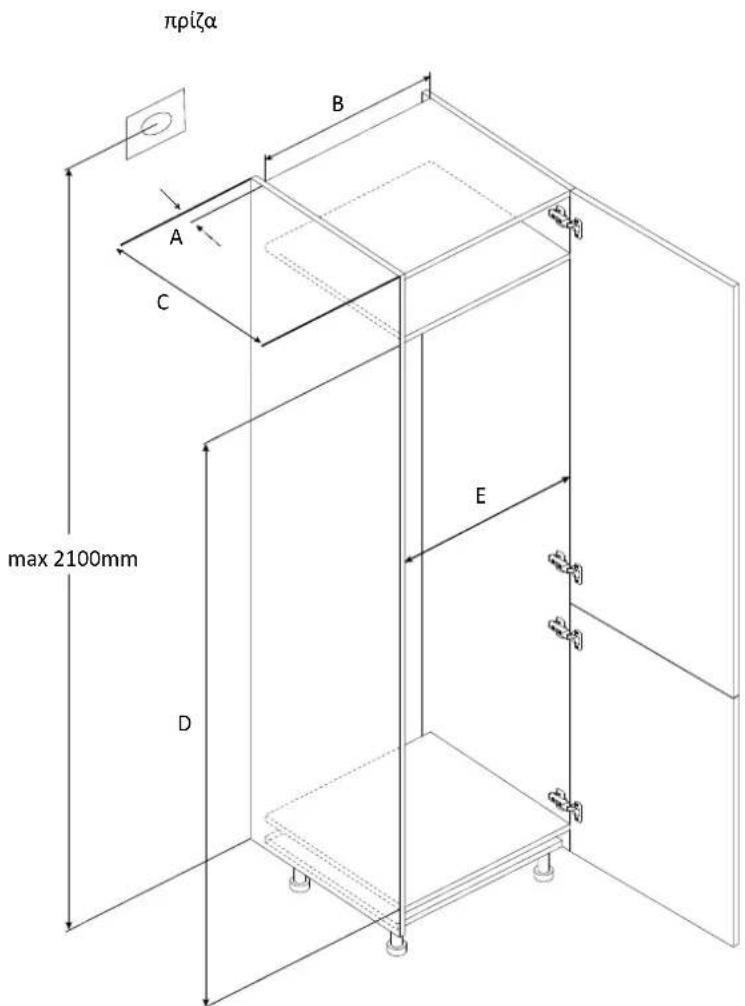

5.2 Διαστάσεις σε mm

Μπροστινή αξονομετρική προβολή

με ανοιχτές πόρτες

πρίζα A B C max 2100mm D E D

Μοντέλα		A (mm)	B (mm)	C (mm)	B (mm)	E (mm)	Παρατήρηση
1	Ελάχ.	50	400	560	1778	560	Μεντεσέδες: 17mm
	Συνιστάται			580	1780	562
	Μέγ.			-	1782	568
2	Ελάχ.	50	400	560	1941	560
	Συνιστάται			580	1943	562
	Μέγ.			-	1945	568
3	Ελάχ.	50	400	560	1941	710
	Συνιστάται			580	1943	712
	Μέγ.			-	1945	718

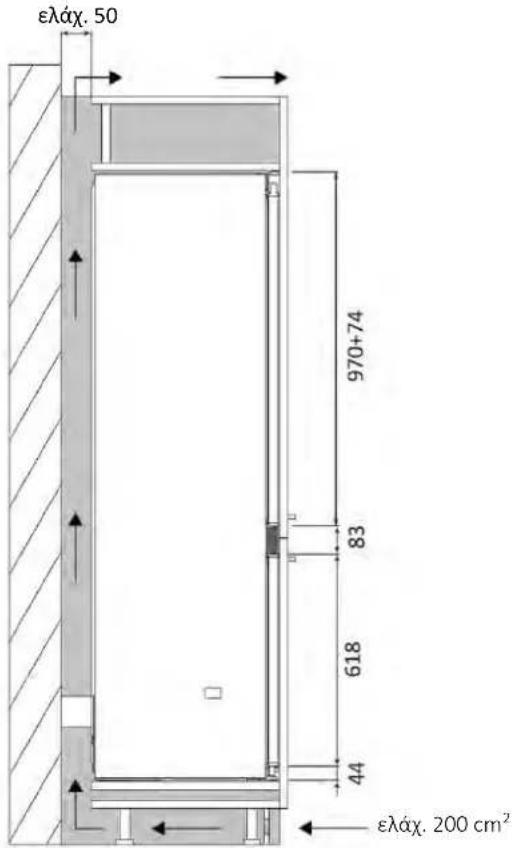

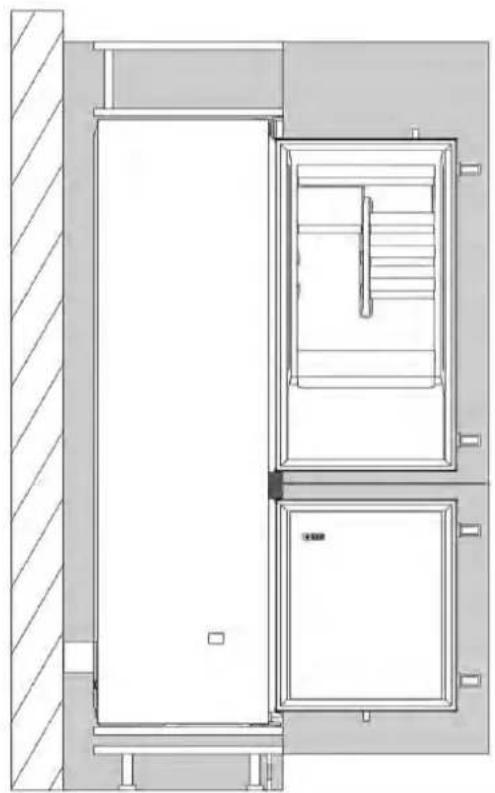

6.1 Εγκατάσταση σε στήλη

Πλευρικό τμήμα

ελάχ. 50 970+74 83 618 44 ελάχ. 200 cm²

Πλευρικό τμήμα

Εάν δεν είναι δυνατό να δημιουργήσετε άνοιγμα στο σοβατεπί, βρείτε μια εναλλακτική λύση για να εξασφαλίσετε τη σωστή κυκλοφορία του αέρα.

Μπορείτε να δείτε το βίντεο εγκατάστασης του προϊόντος σαρώνοντας τον κωδικό Κρ.

ή κάνοντας κλικ σε αυτόν τον σύνδεσμο

8.1 Ξεκλείδωμα των πορτών

προς τα κάτω τα τεμάχια τσιμούχο για να τα αφαιρέσετε και πετάξτε τ (όχι τις βίδες γιατί θα τις χρειαστείτε σε μεταγενέστερο στάδιο).

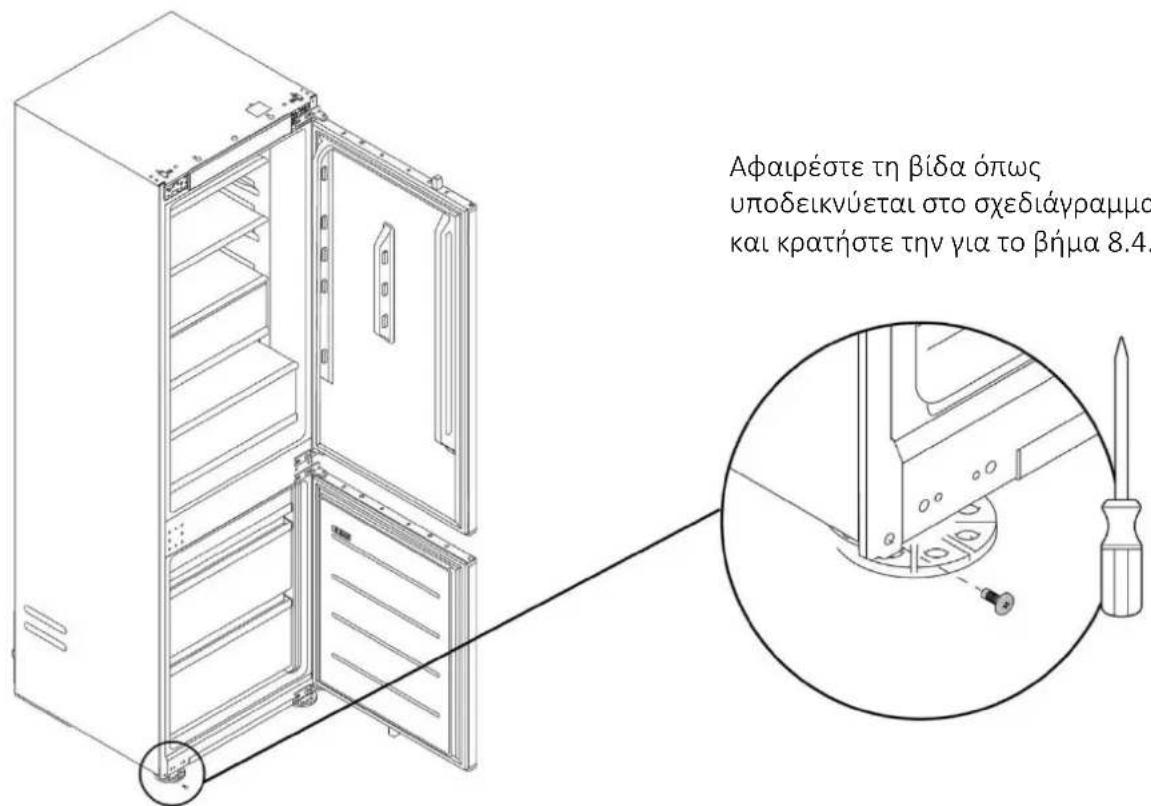

8.2 Αφαίρεση της κάτω βίδας

Αφαιρέστε τη βίδα όπως υποδεικνύεται στο σχεδιάγραμμα και κρατήστε την για το βήμα 8.4.

ΣΗΜΕΙΩΣΗ: Ακολουθήστε τις ακόλουθες οδηγίες μόνο εάν είναι απαραίτητο να αντιστρέψετε την κατεύθυνση ανοίγματος της πόρτας· διαφορετικά, προχωρήστε στην επόμενη παράγραφο (σελίδα 16).

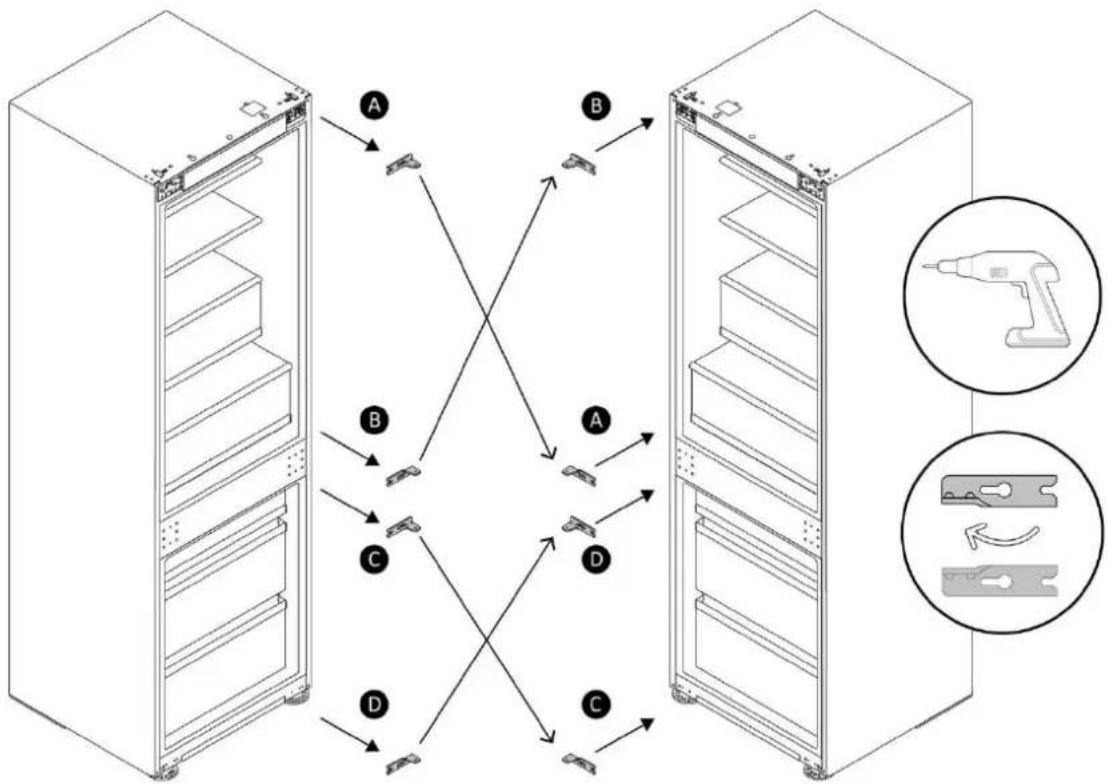

8.3 Αντιστροφή μεντεσέδων

Περιστρέψτε τους μεντεσέδες κατά 180° και τοποθετήστε τους όπως υποδεικνύεται στο σχεδιάγραμμα.
    subgraph_Server_Rack1["Server Rack 1"]
        A1["A"] --> B1["B"]
        B1 --> C1["C"]
        C1 --> D1["D"]
        D1 --> A2["A"]
        A2 --> B2["B"]
        B2 --> C2["C"]
        C2 --> D2["D"]
        D2 --> A3["A"]
        A3 --> B3["B"]
        B3 --> C3["C"]
        C3 --> D3["D"]
        D3 --> A4["A"]
        A4 --> B4["B"]
        B4 --> C4["C"]
        C4 --> D4["D"]
        D4 --> A5["A"]
        A5 --> B5["B"]
        B5 --> C5["C"]
        C5 --> D5["D"]
        D5 --> A6["A"]
        A6 --> B6["B"]
        B6 --> C6["C"]
        C6 --> D6["D"]
        D6 --> A7["A"]
        A7 --> B7["B"]
        B7 --> C7["C"]
        C7 --> D7["D"]
        D7 --> A8["A"]
        A8 --> B8["B"]
        B8 --> C8["C"]
        C8 --> D8["D"]
        D8 --> A9["A"]
        A9 --> B9["B"]
        B9 --> C9["C"]
        C9 --> D9["D"]
        D9 --> A10["A"]
        A10 --> B10["B"]
        B10 --> C10["C"]
        C10 --> D10["D"]
        D10 --> A11["A"]
        A11 --> B11["B"]
        B11 --> C11["C"]
        C11 --> D11["D"]
        D11 --> A12["A"]
        A12 --> B12["B"]
        B12 --> C12["C"]
        C12 --> D12["D"]
        D12 --> A13["A"]
        A13 --> B13["B"]
        B13 --> C13["C"]
        C13 --> D13["D"]
        D13 --> A14["A"]
        A14 --> B14["B"]
        B14 --> C14["C"]
        C14 --> D14["D"]
        D14 --> A15["A"]
        A15 --> B15["B"]
        B15 --> C15["C"]
        C15 --> D15["D"]
        D15 --> A16["A"]
        A16 --> B16["B"]
        B16 --> C16["C"]
        C16 --> D16["D"]
        D16 --> A17["A"]
        A17 --> B17["B"]
        B17 --> C17["C"]
        C17 --> D17["D"]
        D17 --> A18["A"]
        A18 --> B18["B"]
        B18 --> C18["C"]
        C18 --> D18["D"]
        D18 --> A19["A"]
        A19 --> B19["B"]
        B19 --> C19["C"]
        C19 --> D19["D"]

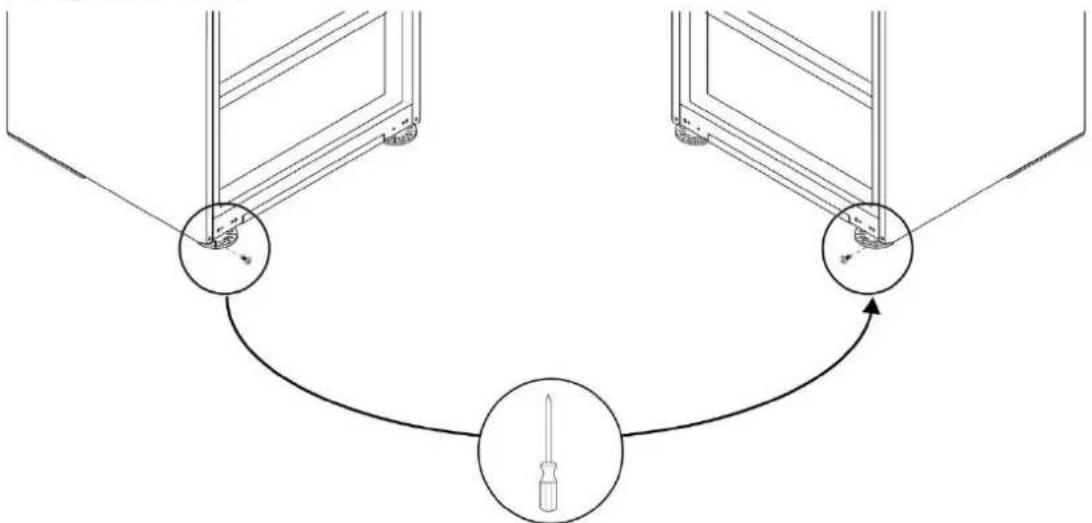

8.4 Τοποθέτηση της κάτω βίδας στην αντίθετη πλευρά του ψυγείου

Σφίξτε τη βίδα (του βήματος 8.2) στην αντίθετη πλευρά του ψυγείου όπως υποδεικνύεται στο σχεδιάγραμμα.

9 Οδηγίες εγκατάστασης για το ψυγείο

⚠️ Πριν προχωρήσετε, αν δεν έχετε ολοκληρώσει ακόμη το βήμα 8.1, κάντε το τώρα.

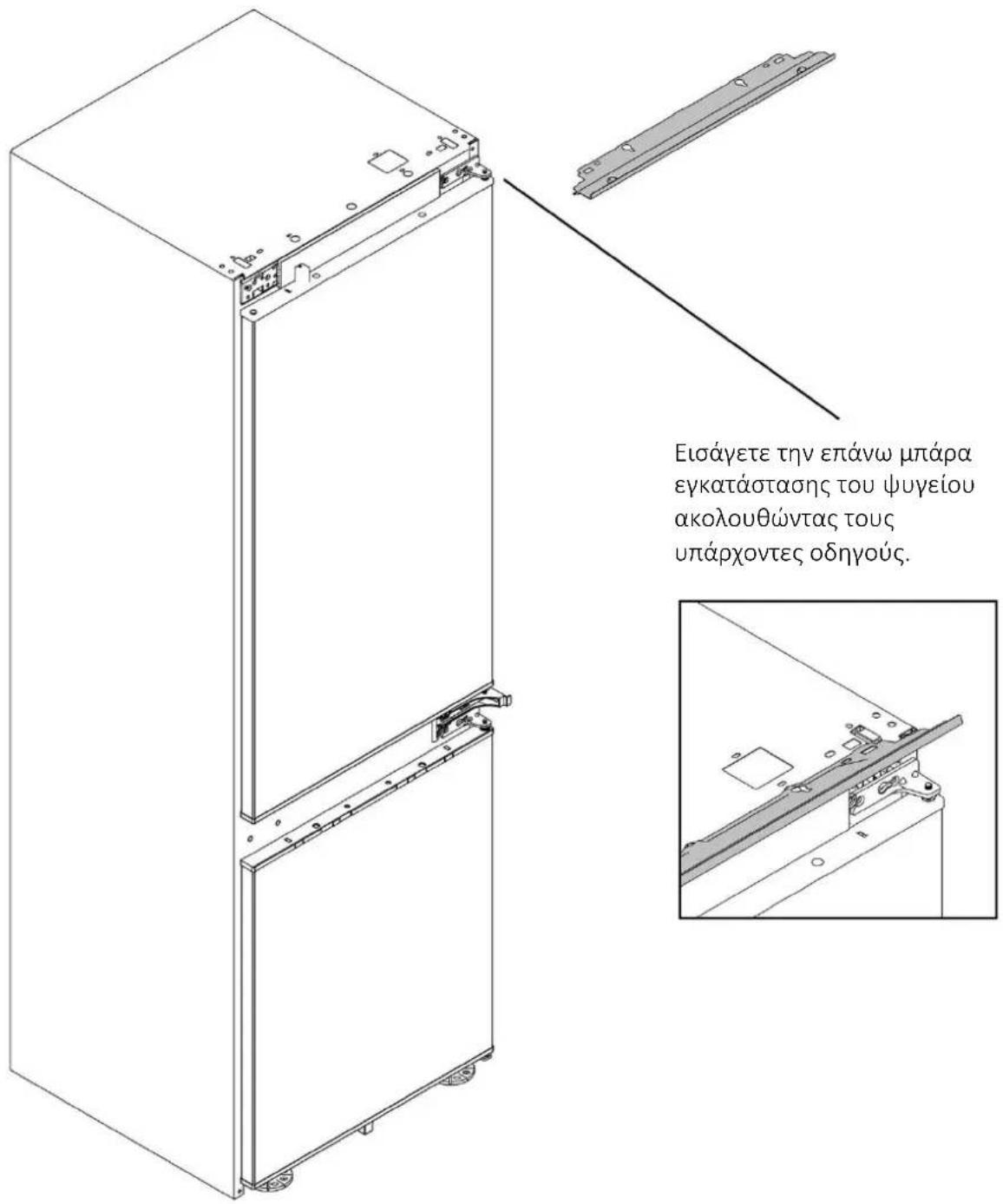

9.1 Εφαρμογή της επάνω μπάρας εγκατάστασης του ψυγείου

Εισάγετε την επάνω μπάρα εγκατάστασης του ψυγείου ακολουθώντας τους υπάρχοντες οδηγούς.

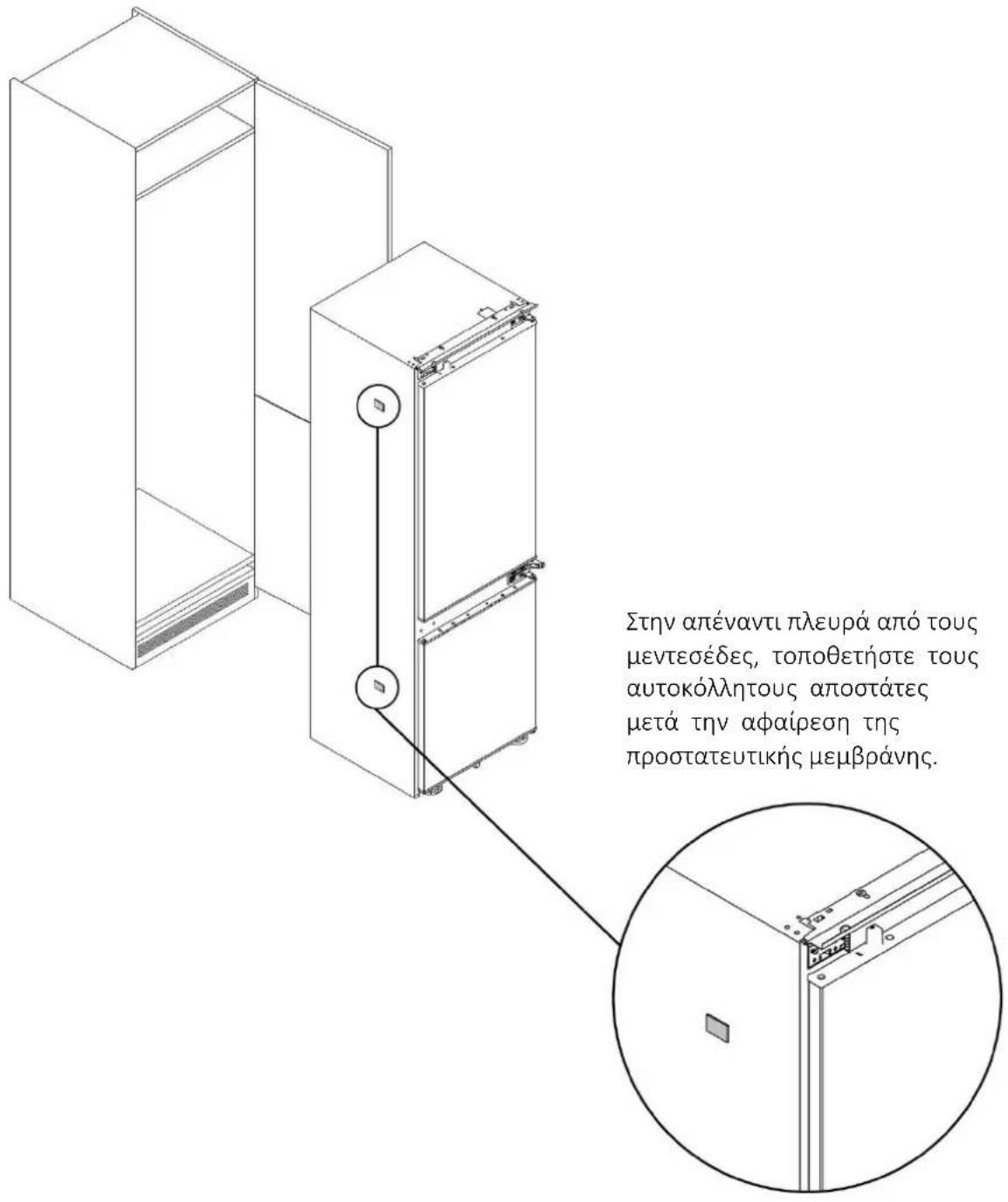

9.2 Εφαρμογή των αυτοκόλλητων αποστατών στο πλάι του ψυγείου

Στην απέναντι πλευρά από τους μεντεσέδες, τοποθετήστε τους αυτοκόλλητους αποστάτες μετά την αφαίρεση της προστατευτικής μεμβράνης.

9 Οδηγίες εγκατάστασης για το ψυγείο

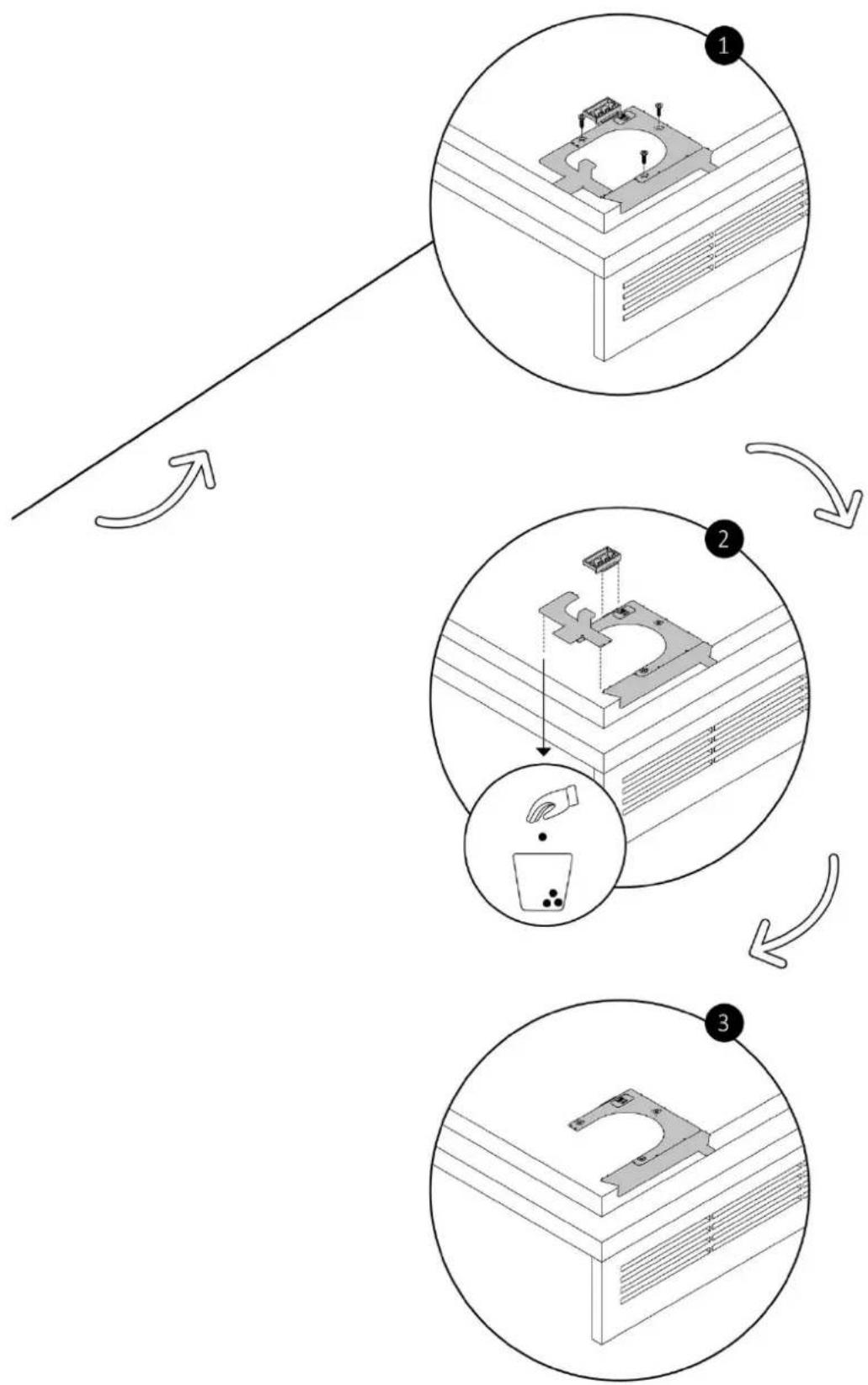

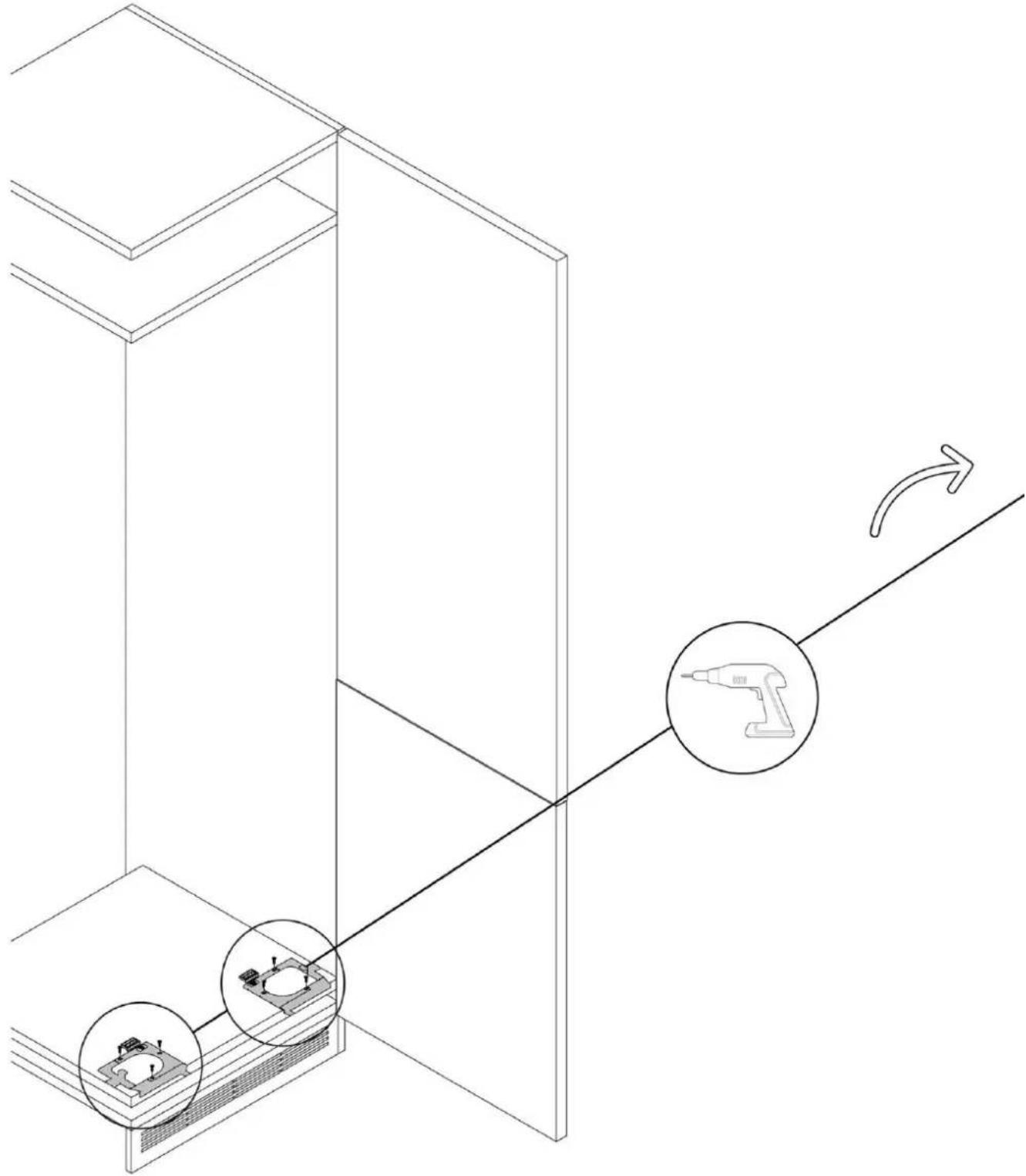

9.3 Κεντράρισμα των ποδιών του ψυγείου

Εγκαταστήστε τους μετρητές κεντραρίσματος για τα πόδια στο κάτω μέρος του επίπλου χρησιμοποιώντας τις παρεχόμενες βίδες. Αφαιρέστε τυχόν προεξέχοντα τμήματα όπως υποδεικνύεται στο σχεδιάγραμμα.

9.3 Κεντράρισμα των ποδιών του ψυγείου

9 Οδηγίες εγκατάστασης για το ψυγείο

⚠ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: πριν εισάγετε το ψυγείο στο έπιπλο, περάστε το καλώδιο τροφοδοσίας και στερεώστε το προσωρινά από πάνω με ταινία. Στη συνέχεια, ανασηκώστε το προϊόν με δύο άτομα και τοποθετήστε το στην εσοχή, προσέχοντας να μην προκαλέσετε ζημιά στο καλώδιο τροφοδοσίας. Βεβαιωθείτε ότι η έξοδος πρέπει να είναι άνετα προσβάσιμη.

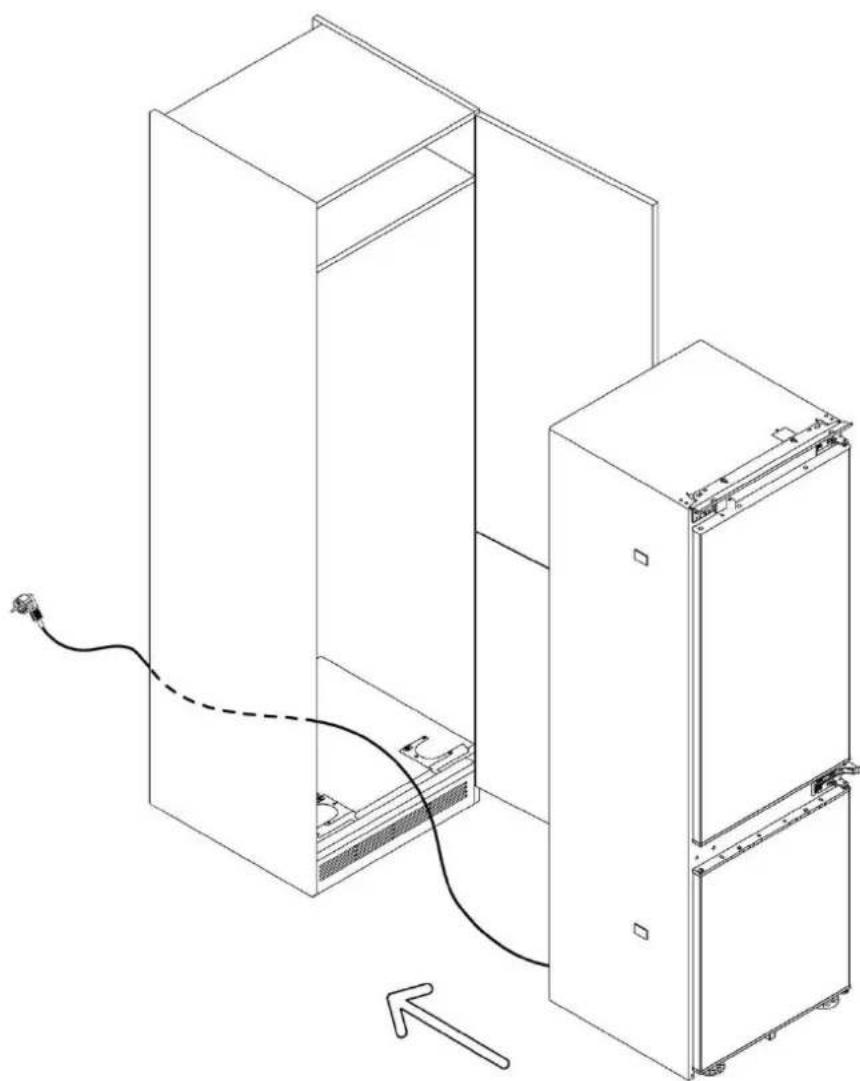

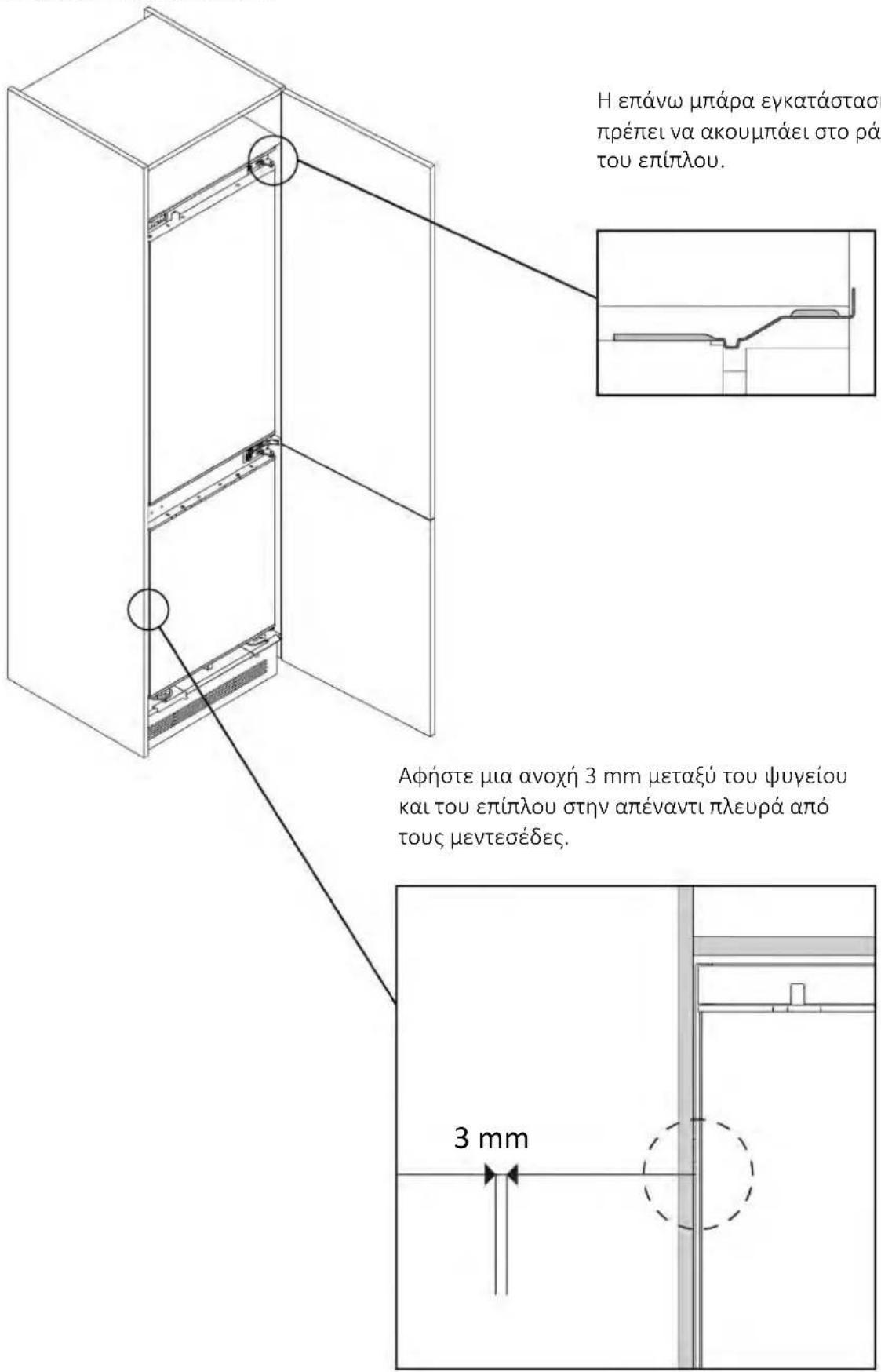

9.4 Εντοιχιζόμενη εγκατάσταση

9.4 Εντοιχιζόμενη εγκατάσταση

Η επάνω μπάρα εγκατάστασ πρέπει να ακουμπάει στο ρά του επίπλου. Αφήστε μια ανοχή 3 mm μεταξύ του ψυγείου και του επίπλου στην απέναντι πλευρά από τους μεντεσέδες. 3 mm

9 Οδηγίες εγκατάστασης για το ψυγείο

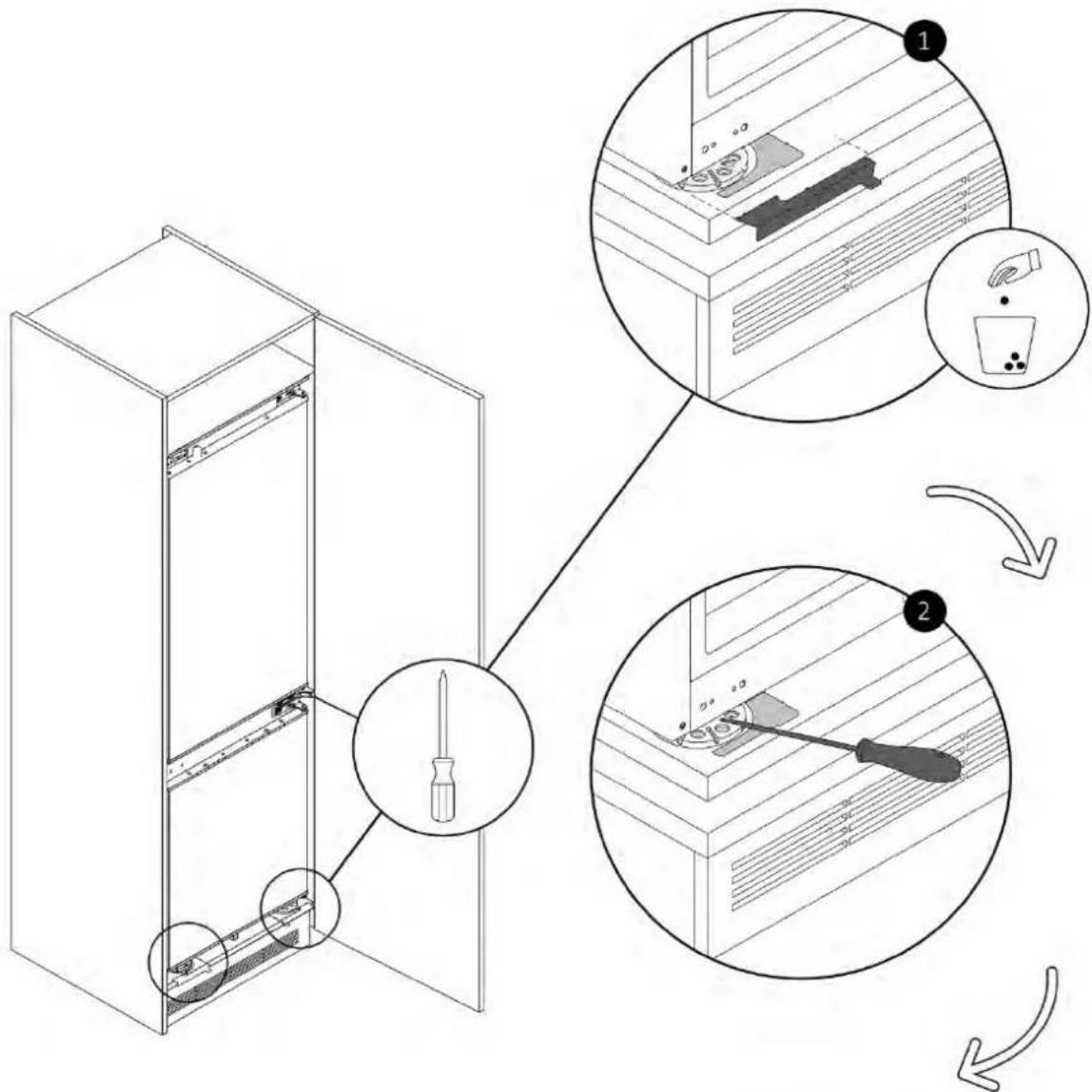

9.5 Ασφάλιση των ποδιών του ψυγείου

Αφαιρέστε το πτερύγιο από το εξάρτημα κεντραρίσματος του ποδιού. Ρυθμίστε στο επιθυμητό ύψος και στερεώστε τα πόδια του ψυγείου στο έπιπλο με τις παρεχόμενες βίδες.

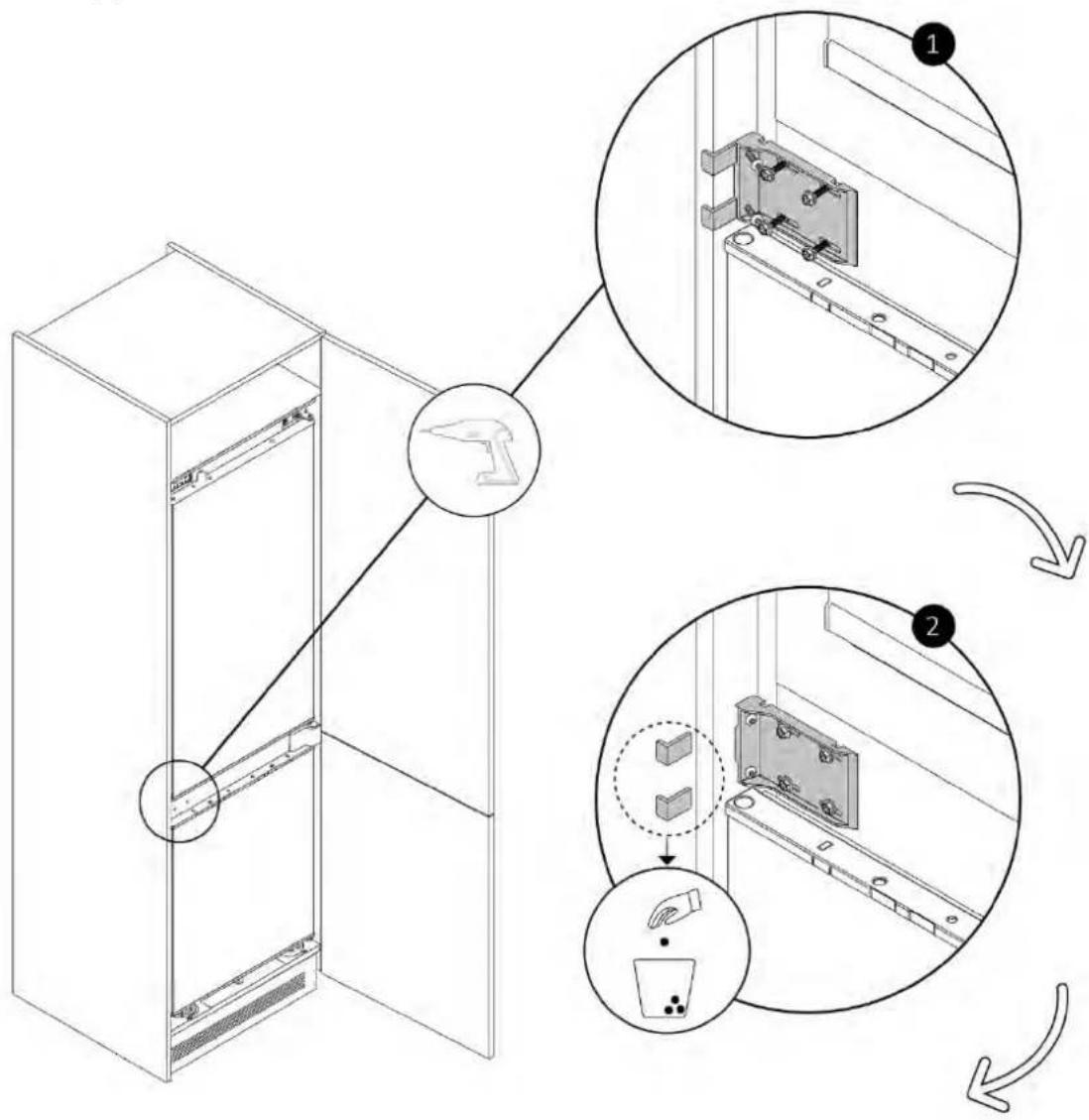

9.6 Τοποθέτηση των κεντρικών βραχιόνων στήριξης και των καλυμμάτων

Χρησιμοποιώντας τις παρεχόμενες βίδες, συνδέστε τον βραχίονα στήριξης στο άνοιγμα του ψυγείου. Αφαιρέστε το πτερύγιο τοποθέτησης. Τέλος, τοποθετήστε το κάλυμμα.

9 Οδηγίες εγκατάστασης για το ψυγείο

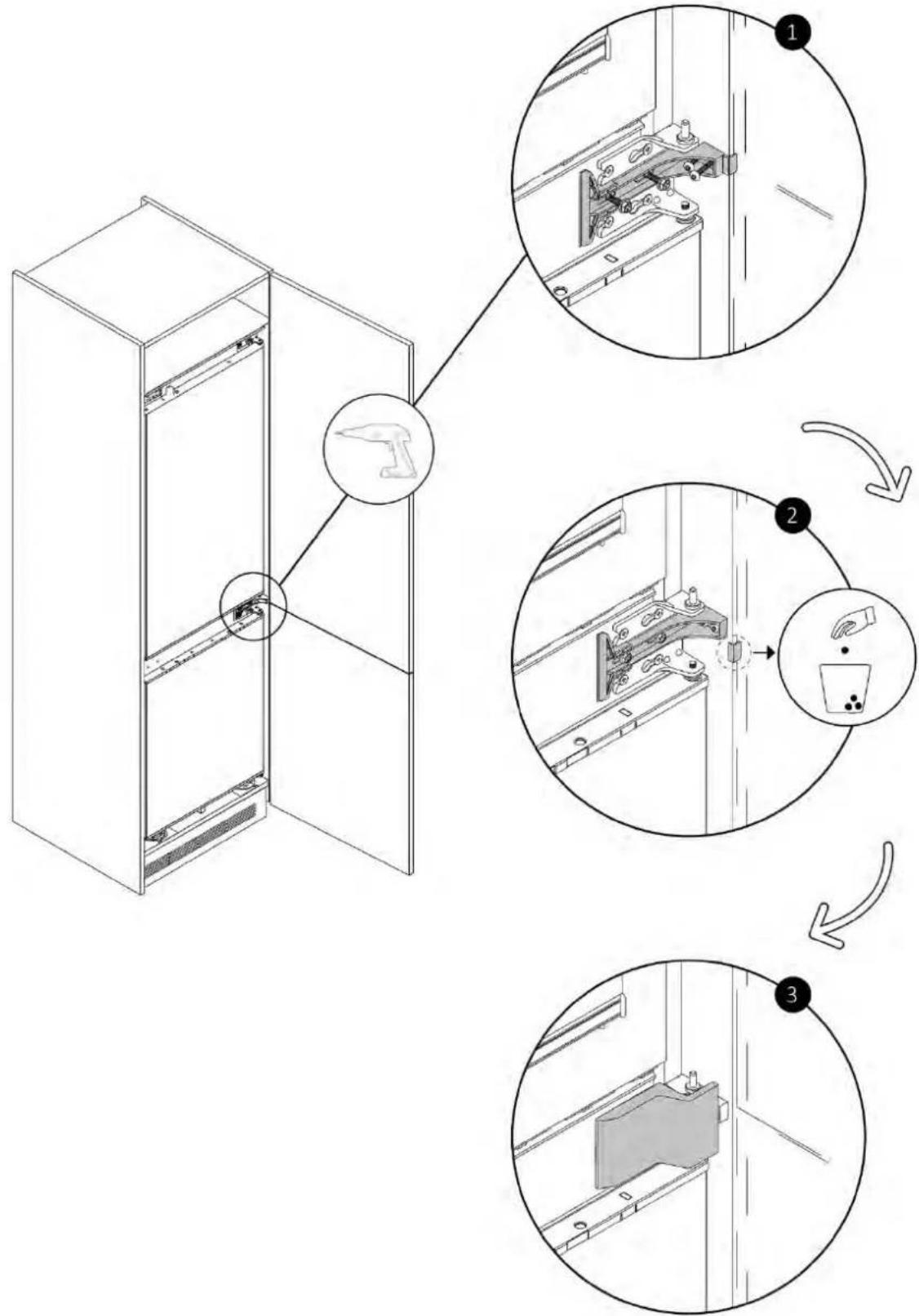

9.6 Τοποθέτηση των κεντρικών βραχιόνων στήριξης και των καλυμμάτων

Χρησιμοποιώντας τις παρεχόμενες βίδες, συνδέστε τον βραχίονα στήριξης στην απέναντι πλευρά από τους μεντεσέδες. Αφαιρέστε τα πτερύγια τοποθέτησης. Τέλος, τοποθετήστε το κάλυμμα.

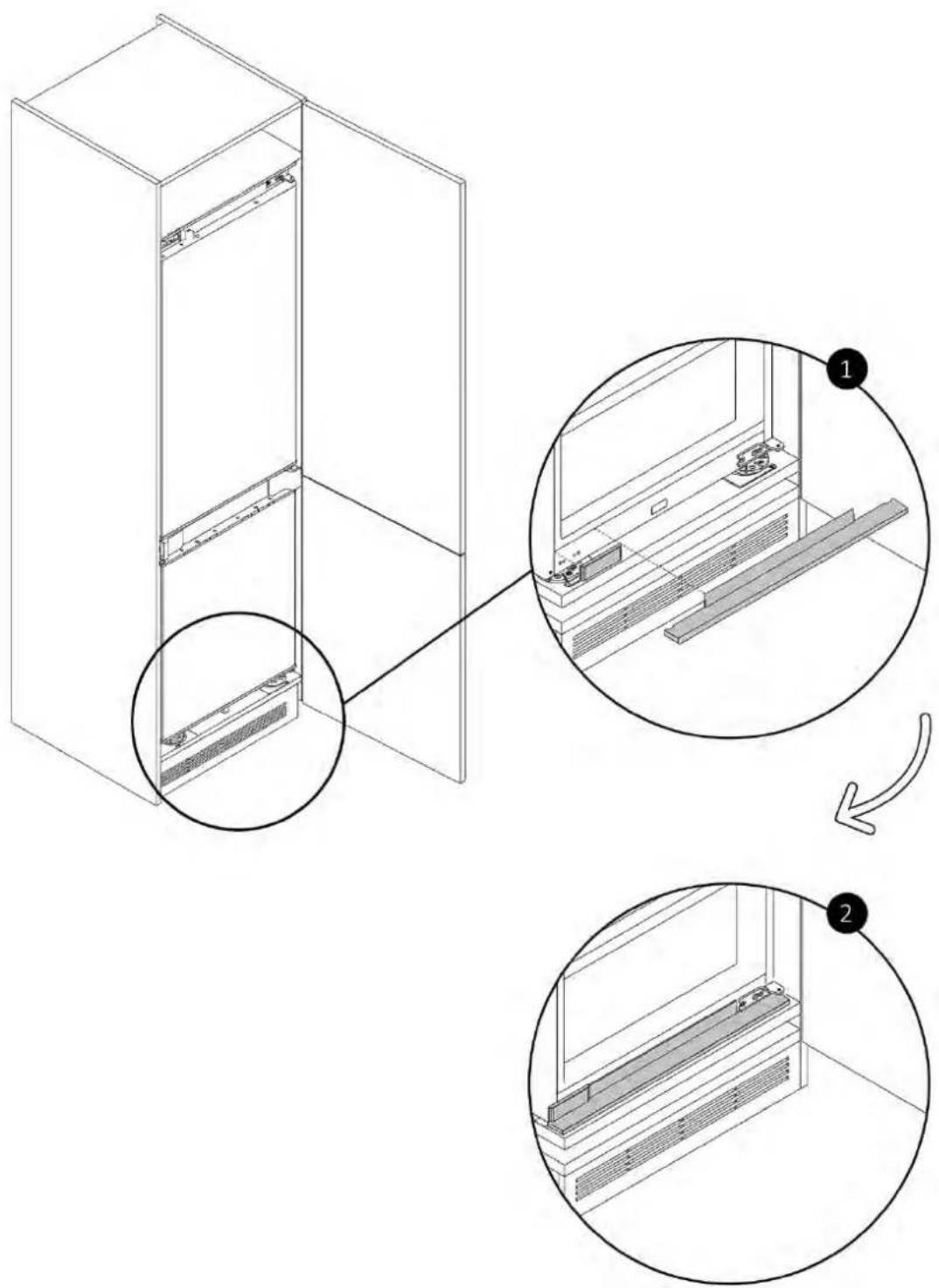

9.7 Τοποθέτηση των κάτω καλυμμάτων

Εφαρμόστε τα δύο κάτω καλύμματα, ασφαλίζοντάς τα όπως υποδεικνύεται στο σχεδιάγραμμα.

9 Οδηγίες εγκατάστασης για το ψυγείο

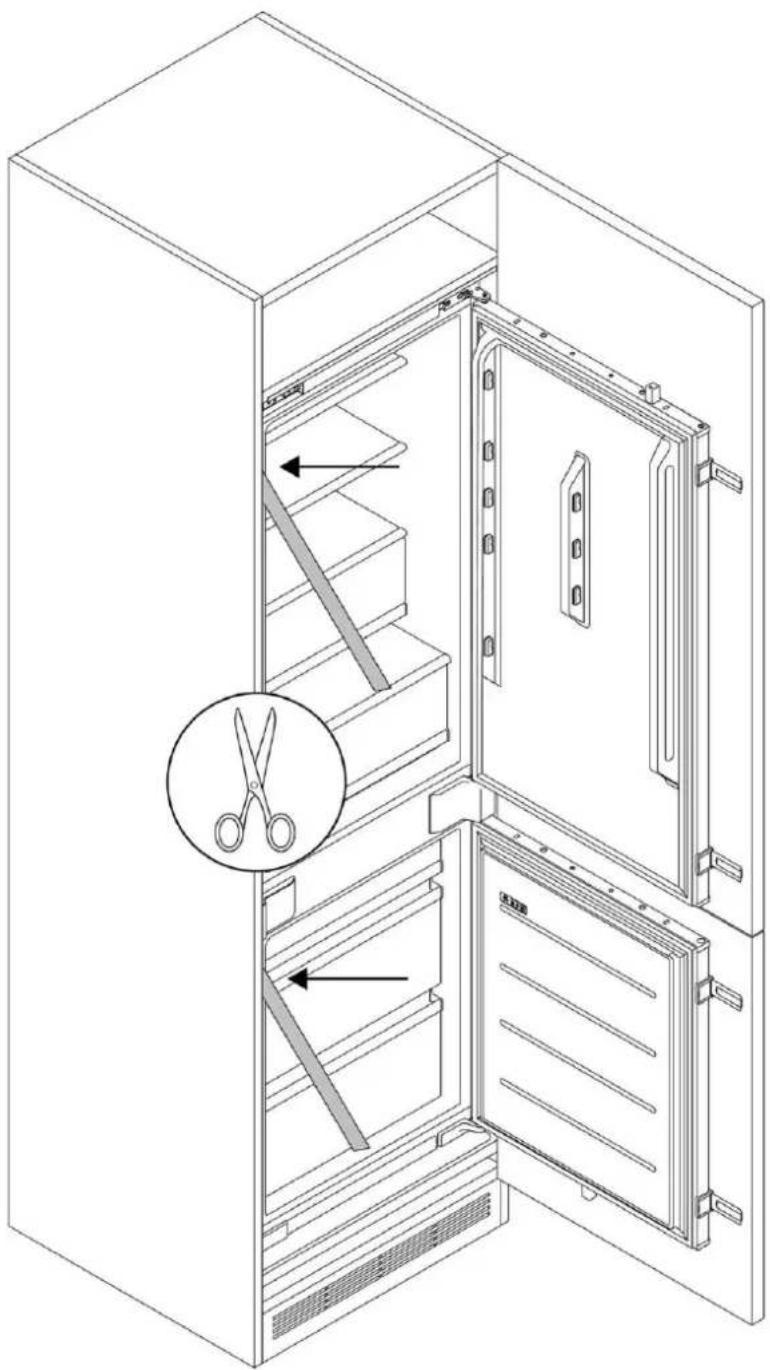

9.8 Εφαρμογή των λάστιχων στο πλάι του ψυγείου

Κόψτε τα λάστιχα στο σωστό μέγεθος και εφαρμόστε τα στην πλευρά του ψυγείου, στην απέναντι πλευρά από τους μεντεσέδες.

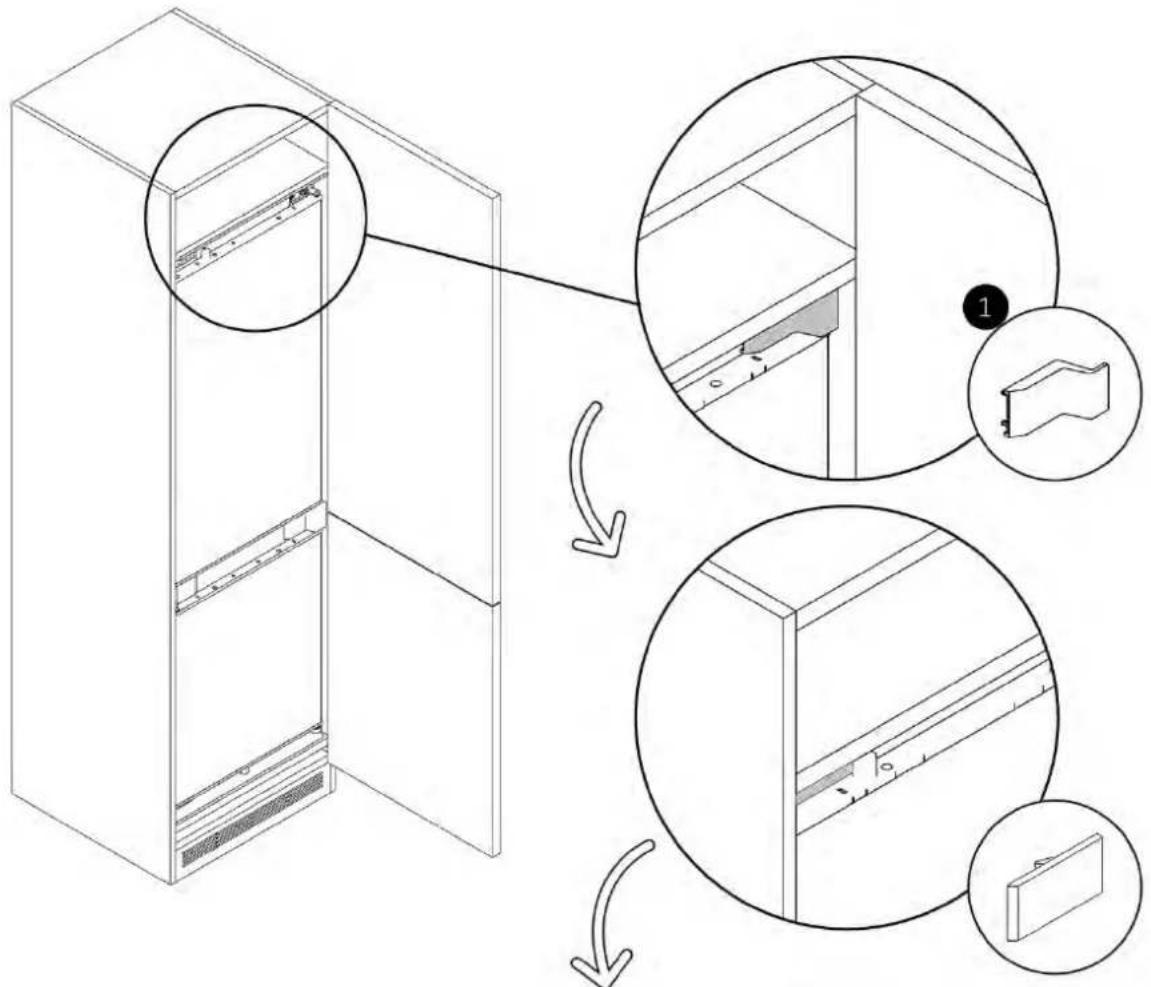

9.9 Τοποθέτηση των πάνω καλυμμάτων και στερέωση του ψυγείου στο πάνω ράφι

Χρησιμοποιώντας τις παρεχόμενες βίδες, στερεώστε το επάνω μπροστινό πάνελ στο ράφι του επίπλου, στη συνέχεια καλύψτε τον επάνω μεντεσέ και την αντίθετη πλευρά με τα καλύμματα.

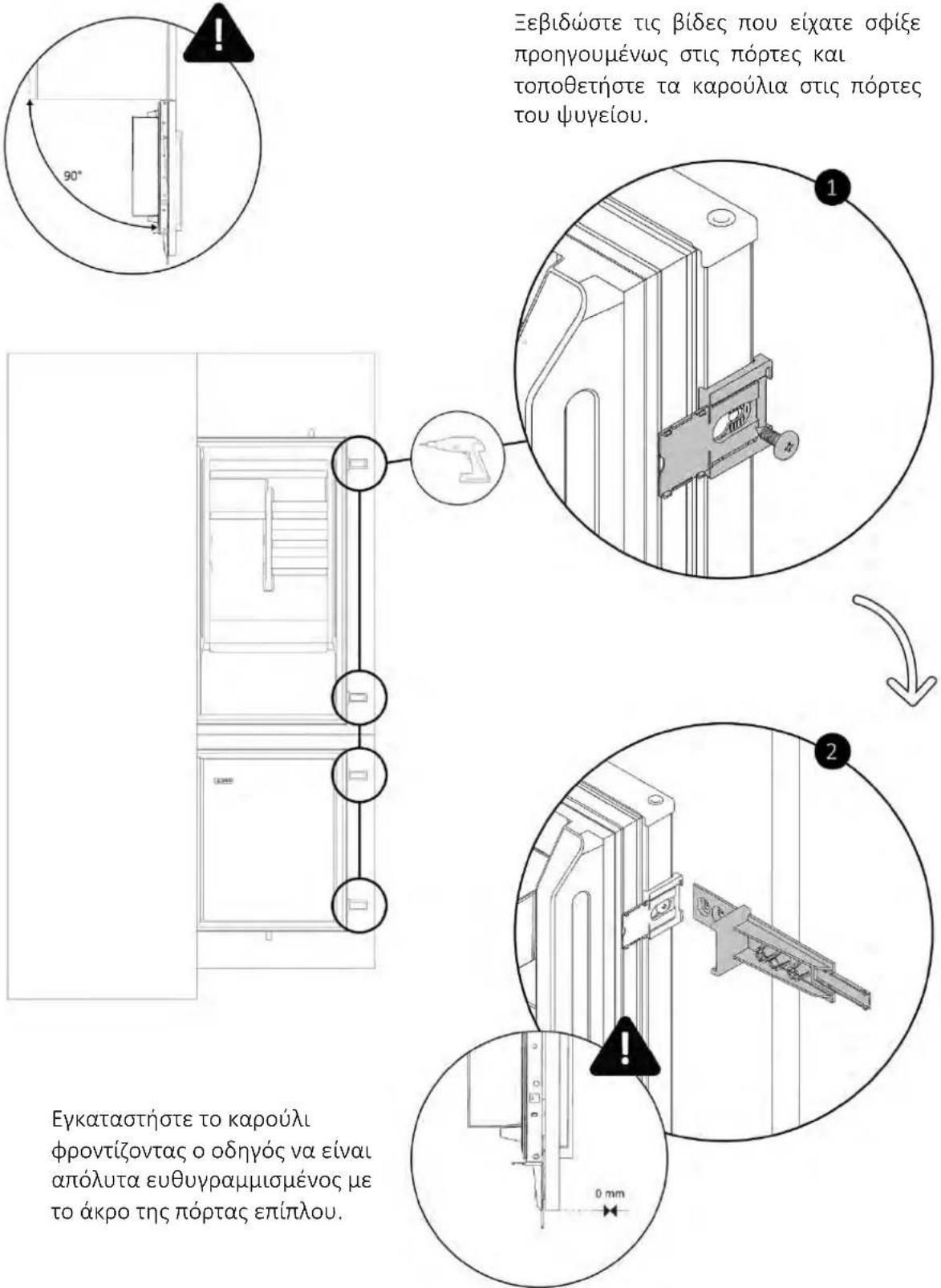

9.10 Σύνδεση των συρόμενων μεντεσέδων στην πόρτα επίπλου

Πριν ξεκινήσετε, βεβαιωθείτε ότι τόσο η πόρτα του επίπλου όσο και η πόρτα του ψυγείου είναι τελείως ανοιχτές κατά 90 μοίρες.

Εξιδώστε τις βίδες που είχατε σφίξε προηγουμένως στις πόρτες και τοποθετήστε τα καρούλια στις πόρτες του ψυγείου. Εγκαταστήστε το καρούλι φροντίζοντας ο οδηγός να είναι απόλυτα ευθυγραμμισμένος με το άκρο της πόρτας επίπλου. Ξεβιδώστε τις βίδες που είχατε σφίξε προηγουμένως στις πόρτες και τοποθετήστε τα καρούλια στις πόρτες του ψυγείου. 1 2 0 mm

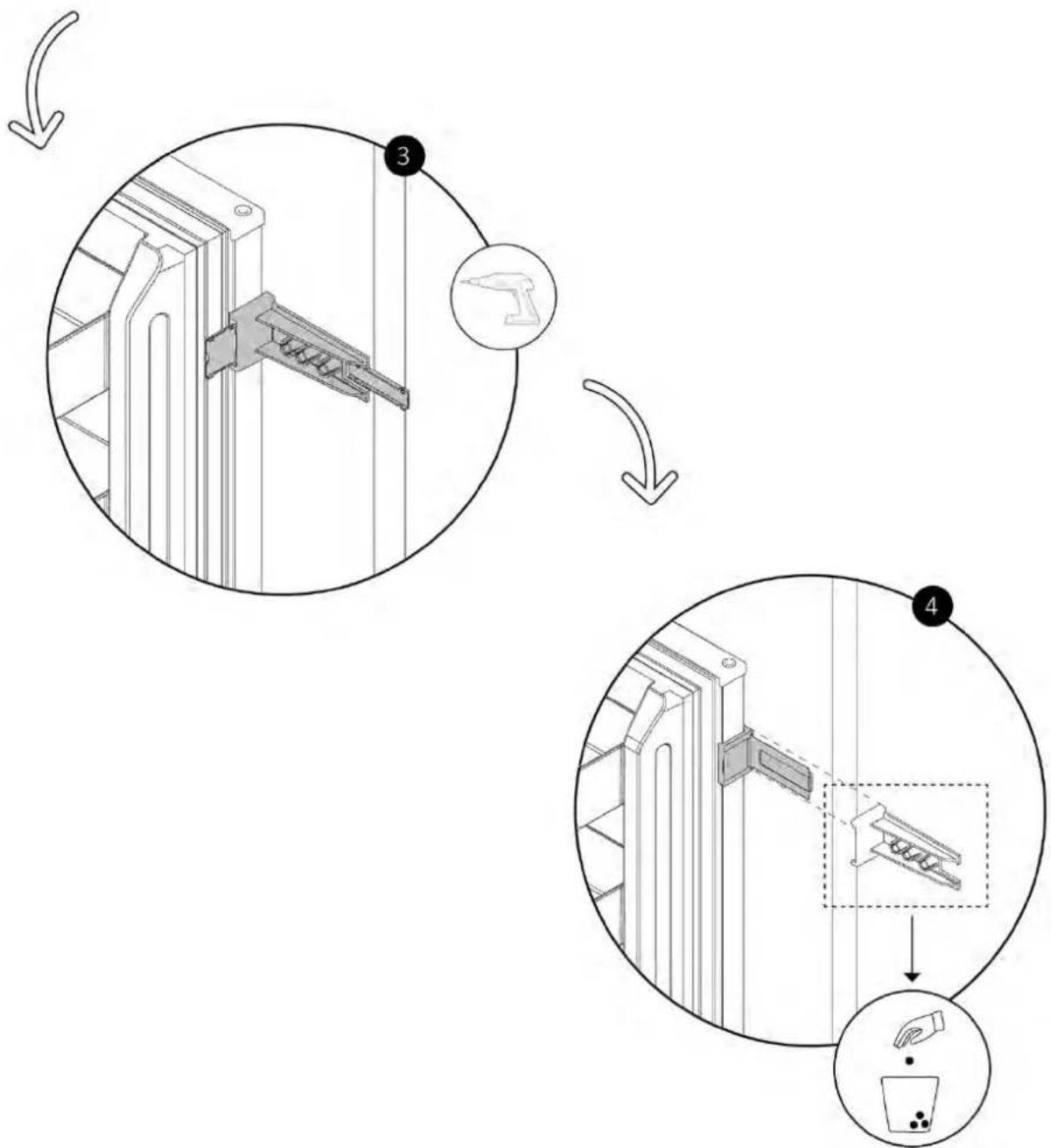

9.10 Σύνδεση των συρόμενων μεντεσέδων στην πόρτα επίπλου

Χρησιμοποιώντας ένα κατσαβίδι, στερεώστε τα καρούλια στις πόρτες του επίπλου. Στη συνέχεια, αφαιρέστε τους οδηγούς όπως υποδεικνύεται στο σχεδιάγραμμα.

10.1 Προειδοποιήσεις

Για να εκτελέσετε με ασφάλεια την ηλεκτρική σύνδεση της συσκευής, τηρήστε τις ακόλουθες προειδοποιήσεις:

• Οποιαδήποτε επισκευή, εγκατάσταση και συντήρηση που δεν εκτελείται σωστά μπορεί να θέσει σε σοβαρό κίνδυνο τον χρήστη.
• Η κατασκευάστρια εταιρεία δηλώνει ότι δεν φέρει καμία ευθύνη για άμεσες ή έμμεσες ζημιές που προκαλούνται από εσφαλμένη εγκατάσταση, συντήρηση ή ενέργειες επισκευής.
• Επίσης η εταιρεία δεν απαντά για ζημιές που προκαλούνται από την έλλειψη ή τη διακοπή του συστήματος γείωσης (π.χ. ηλεκτροπληξία).
• Συνδέστε το προϊόν αποκλειστικά με το παρεχόμενο καλώδιο τροφοδοσίας.
• Το προϊόν πρέπει να συνδεθεί σε ηλεκτρικό σύστημα που έχει εγκατασταθεί επαγγελματικά.
• Σε περίπτωση βλάβης που προκαλείται από ακατάλληλη σύνδεση, η εγγύηση παύει να ισχύει.
• Για τυχόν επισκευές, επικοινωνήστε αποκλειστικά με την Εξυπηρέτηση Πελατών και ζητήστε τη χρήση αυθεντικών ανταλλακτικών.
• Αποσυνδέστε το προϊόν από το ηλεκτρικό δίκτυο πριν εκτελέσετε οποιαδήποτε επέμβαση ή συντήρηση σε αυτό.
• Για να αποτραπεί ο κίνδυνος πυρκαγιάς ή ηλεκτροπληξίας, μην καταστρέφετε το φις ή το καλώδιο τροφοδοσίας.
• Μη συνδέετε τη συσκευή σε πολύπριζα, καλώδια προέκτασης ή φορητά τροφοδοτικά.
  • Όταν η συσκευή τοποθετηθεί στην επιλεγμένη θέση, βεβαιωθείτε ότι το καλώδιο τροφοδοσίας δεν έχει κολλήσει ή υποστεί ζημιά και ότι δεν υπάρχουν πολύπριζα ή φορητά τροφοδοτικά στο πίσω μέρος της συσκευής.

Απορρόφηση ισχύος

Δείτε πινακίδα δεδομένων προϊόντος.

Διακόπτης κυκλώματος διαφορικού ρεύματος (αντιηλεκτροπληξιακός)

Συνιστάται η χρήση ενός διακόπτη κυκλώματος παραμένοντος ρεύματος (διακόπτης κυκλώματος διαρροής προς γη) με ρεύμα αποσύνδεσης που συμμορφώνεται με τα ισχύοντα πρότυπα.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: το προϊόν πρέπει να συνδεθεί στο ηλεκτρικό δίκτυο μέσω μιας πολυπολικής διάταξης αποσύνδεσης που εξασφαλίζει τον διαχωρισμό μεταξύ των επαφών σύμφωνα με την κατηγορία υπέρτασης III. Μια τέτοια διάταξη πρέπει να αντέχει στα μέγιστα συνδεδεμένα φορτία και να συμμορφώνεται με τα ισχύοντα πρότυπα.

• Βεβαιωθείτε ότι οι ηλεκτρικές προδιαγραφές στην πινακίδα δεδομένων είναι σύμφωνες με την παροχή ρεύματος.
• Η συσκευή λειτουργεί με ηλεκτρικό ρεύμα 220-240 Vac/50 Hz.
• Οι μη φυσιολογικές διακυμάνσεις της τάσης μπορεί να προκαλέσει τη μη εκκίνηση της συσκευής, ζημιά στον έλεγχο θερμοκρασίας ή τον συμπιεστή, ή αφύσικους θορύβους κατά τη λειτουργία. Σε μια τέτοια περίπτωση, θα πρέπει να τοποθετηθεί αυτόματος ρυθμιστής.
• Βεβαιωθείτε ότι το κύριο καλώδιο δεν έχει πιαστεί κάτω από τη συσκευή κατά τη διάρκεια και μετά τη μεταφορά/ μετακίνηση, για να αποτραπεί το κόψιμο ή η καταστροφή του κύριου καλωδίου. Εάν το καλώδιο τροφοδοσίας της συσκευής υποστεί ζημιά, μην προχωρήσετε με την εγκατάσταση και επικοινωνήστε με το σέρβις.
• Βεβαιωθείτε ότι η πηγή τροφοδοσίας, το φις και οι ασφάλειες είναι σύμφωνα με τα δεδομένα που αναγράφονται στην πινακίδα δεδομένων.
• Βεβαιωθείτε ότι το φις τροφοδοσίας είναι γειωμένο και μη χρησιμοποιείτε πολύπριζα ή καλώδια προέκτασης.

ΣΗΜΕΙΩΣΗ (μόνο για το Ηνωμένο Βασίλειο): το καλώδιο τροφοδοσίας της συσκευής θέτει φις 3 ακίδων (γειωμένο) κατάλληλο για τυπική πρίζα 3 ακίδων (γειωμένη).

Ποτέ μην κόβετε ή αφαιρείτε την τρίτη ακίδα (σύνδεση γείωσης). Μετά την εγκατάσταση της συσκευής, το φις πρέπει να παραμείνει προσβάσιμο.

10.2 Άλλες συμβουλές

Η χρήση οποιασδήποτε ηλεκτρικής οικιακής συσκευής απαιτεί την τήρηση ορισμένων βασικών κανόνων:

• Συνιστάται να διατηρείτε καθαρό το βύσμα: τυχόν υπολείμματα ακαθαρσίας στο βύσμα ενδέχεται να προκαλέσουν πυρκαγιά.
• Μην τραβάτε το καλώδιο τροφοδοσίας για να αποσυνδέσετε τη συσκευή από την τροφοδοσία κατά τη διάρκεια λειτουργίας.
• Μην αγγίζετε τη συσκευή με βρεγμένα ή υγρά χέρια ή πόδια. Δεν συνιστάται η χρήση προσαρμογέων, πολύπριζων ή καλωδίων προέκτασης.
• Σε περίπτωση δυσλειτουργίας ή/και πτώσης της απόδοσης, απενεργοποιήστε τη συσκευή και μην τη χειρίζεστε/ μετατρέπετε.

Στο τέλος της εγκατάστασης:

• Ενημερώστε τον χρήστη σχετικά με τις βασικές λειτουργίες.
• Ενημερώστε τον χρήστη για όλες τις πτυχές που σχετίζονται με την ασφαλή χρήση και χειρισμό.
• Παραδώστε τα εξαρτήματα και τις οδηγίες χρήσης και συναρμολόγησης στον χρήστη ώστε για να τα φυλάξει επιμελώς.
• Αφού ολοκληρωθεί η εγκατάσταση, αφαιρέστε την προστατευτική μεμβράνη, την ταινία και όλα τα άλλα υλικά συσκευασίας.
• Μετά την ενεργοποίηση του ψυγείου, περιμένετε τουλάχιστον 2 ώρες πριν τοποθετήσετε τρόφιμα στη συσκευή, ώστε να διασφαλιστεί η σωστή θερμοκρασία στο εσωτερικό του ψυγείου.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: το προϊόν απαιτεί επαρκή εξαερισμό για κανονική λειτουργία.

Μη βουλώνετε τα ανοίγματα εξαερισμού για κανένα λόγο.

ΣΗΜΕΙΩΣΗ: η πραγματική εμφάνιση του προϊόντος εξαρτάται από το μοντέλο που έχει επιλεγεί.

12 Αποσυναρμολόγηση του προϊόντος

• Αποσυνδέστε το προϊόν από το ηλεκτρικό δίκτυο.
• Ξεβιδώστε τις βίδες στερέωσης.
• Ανασηκώστε ελαφρά το προϊόν και τραβήξτε το εντελώς έξω.
• Αυτό το προϊόν δεν θα προκαλέσει ζημιά στο έπιπλο, το οποίο μπορεί επίσης να χρησιμοποιηθεί με μια νέα συσκευή.

CANDY
