MANUAL DE UTILIZARE ECNBQT3519EW CANDY

Acest manual de instalare este conceput pentru producătorii de bucătării care vor manipula aceste produse. Pentru a asigura siguranța și a obține cele mai bune rezultate, vă rugăm să citiți cu atenție acest manual, inclusiv instrucțiunile de siguranță, și să îl păstrați pentru referințe ulterioare. Înainte de instalare, notați numărul de serie, deoarece este posibil să aveți nevoie de el în caz de reparații. Verificați dacă există deteriorări în timpul transportului și, în caz de dubii, consultați un tehnician înainte de utilizare. A nu se lăsa la îndemâna copiilor.

i OBSERVA: Caracteristicile produsului, imaginile din manual și accesoriiile pot varia în funcție de modelul achiziționat.

index

1 Notări de siguranță la instalare p.228
2 Unde se instalează produsul p.229
3 Dimensiunile frigiderului p.230
4 Instrumente de instalare p.232
5 Dimensiunile dulapului p.232
5.1 Precauții
5.2 Dimensiuni
6 Montaj si ventilatie dulap p.234
6.1 Instalarea coloanei
7 Videoclip de instalare pas cu pas p.235
8 Schimbați direcția de deschidere a ușii p.236
8.1 Deschiderea uşilor
8.2 Scoaterea şurubului inferior
8.3 Inversiune a balamalei
8.4 Fixarea şurubului de jos pe partea opusă a frigiderului
9 Instructiuni de instalare a frigiderului p.238
9.1 Aplicarea barei superioare de instalare a frigiderului
9.2 Aplicarea separatoarelor adezive pe partea laterală a frigiderului
9.3 Centrarea picioarelor frigiderului
9.4 Instalare încastrată
9.5 Fixarea picioarelor frigiderului
9.6 Asamblarea suporturilor centrale și a capacelor
9.7 Montarea capacelor inferioare
9.8 Aplicarea garniturilor pe partea laterală a frigiderului
9.9 Asamblarea capacelor superioare și fixarea frigiderului pe raftul superior
9.10 Fixarea balamalelor glisante la uşa dulapului

index

10 Conectarea la rețeaua electrică p.252

10.1 Avertismente
10.2 Alte sfaturi

11 Livrare către utilizator p.254

12 Dezasamblarea produsului p.254

1 Notări de siguranță la instalare

Vă rugăm să urmați aceste instrucțiuni înainte de a începe instalarea produsului.

Înainte de a începe instalarea produsului, vă rugăm să urmați aceste instrucțiuni. Siguranța dumneavoastră este foarte importantă pentru noi. Vă rugăm să citiți cu atenție aceste instrucțiuni înainte de a utiliza produsul.

• Instalarea trebuie efectuată de către un tehnician calificat care cunoaște și respectă legislația aplicabilă din țara de instalare și instrucțiunile producătorului;
• Dacă este necesară asistența producătorului pentru corectarea defectiunilor rezultate în urma instalării incorecte, această asistență nu este acoperită de garanție;
• Îndepărtați materialul de ambalaj înainte de a utiliza aparatul;
• După despachetarea produsului, verificați dacă acesta nu este deteriorat. Dacă întâmpinați probleme, contactați un centru de asistență tehnică înainte de a continua instalarea și nu îl conectați la sursa de alimentare;
• Un produs deteriorat poate provoca scurtcircuit, electrocutare, incendiu și alte pericole;
• Verificați dacă există accesorii sau materiale suplimentare (pungi cu şuruburi, documente, broşuri etc.) în ambalaj și, dacă este cazul, scoateți-le și depozitați-le;
• Înainte de instalarea aparatului, asigurați-vă că ventilația este suficientă pentru a permite circulația adecvată a aerului proaspăt necesar răcirii și protejării componentelor interne. În funcție de tipul de configurație, creați deschiderile specificate așa cum este ilustrat;
• Dacă este necesară asistența producătorului pentru remedierea oricăror defectiuni datorate unei instalări incorecte, această asistență nu este acoperită de garanție. Urmați instrucțiunile de instalare furnizate de personalul calificat;
• Instalarea incorectă poate cauza daune sau vătămări corporale persoanelor, animalelor sau bunurilor. Producătorul nu poate fi tras la răspundere pentru astfel de daune sau vătămări;
• Utilizarea în siguranță este garantată numai dacă instalarea a fost efectuată corect, în conformitate cu aceste instrucțiuni. În cazul unor daune cauzate de o instalare incorectă, instalatorul este responsabil;
• Se recomandă purtarea mănușilor de protecție în timpul instalării pentru a evita leziunile prin tăiere;
• Garanția nu acoperă daunele cauzate de instalarea incorrectă;
• În cazul instalării incorecte, al manipulării incorecte a dispozitivului sau al conexiunii neconforme, garanția produsului devine invalidă;
• După instalare, cablul de alimentare nu trebuie să intre în contact cu piesele mobile ale componentelor bucătăriei (cum ar fi un sertar) și nu trebuie să fie expus la solicitări mecanice;
• Acest produs necesită ventilație constantă în timpul utilizării. Nu blocați orificiile de aerisire;
• După finalizarea instalării, tehnicianul trebuie să se asigure că produsul a fost instalat corect.

Notificări importante

• Nu instalați aparatul în zone expuse la lumina directă a soarelui pentru a evita alterarea performanței produsului;
• Instalați și utilizați acest produs într-un mediu închis, acoperit, uscat și bine ventilat;
• Nu instalați produsul în zone exterioare expuse intemperiilor;
• Instalați produsul lângă o priză electrică;
• A se păstra produsul departe de sursele de flacără;
• Instalați aparatul pe o suprafață plană, într-un loc potrivit dimensiunilor și utilizării sale;
• Curățați aparatul cu apă și un detergent blând și uscați-l cu o lavetă moale;
• Aparatul este greu; sunt necesare cel puțin două persoane pentru a-l muta;
• După instalare, lăsați frigiderul să stea cel puțin 4 ore înainte de a-l porni, pentru ca uleiul compresorului să se poată depune.

Acest produs este destinat exclusiv instalării în medii rezidențiale sau similare, cum ar fi:

• Spații de bucătărie pentru personalul din magazine, birouri și alte medii de lucru;
• Spații disponibile pentru personal și clienti în hoteluri, moteluri și alte medii de tip rezidențial;
• Institute de înfrumusețare, pensiuni (B&B);
• Pentru servicii de catering și aplicații similare, excluzând vânzările cu amănuntul. Instalați acest produs într-un loc unde temperatura ambientală nu este mai mică sau mai mare decât temperatura de funcționare indicată pe eticheta produsului; în caz contrar, aparatul nu va funcționa corect.
• Temperatură extinsă (SN): „Acest aparat este destinat utilizării la temperaturi ambientale între 10°C și 32°C";
• Temperat (N): „Acest aparat este destinat utilizării la temperaturi ambientale între 16°C și 32°C”;
• Subtropical (ST): „Acest aparat este destinat utilizării la temperaturi ambientale între 16°C și 38°C”;
• Tropical (T): „Acest aparat este destinat utilizării la temperaturi ambientale între 16°C și 43°C.”

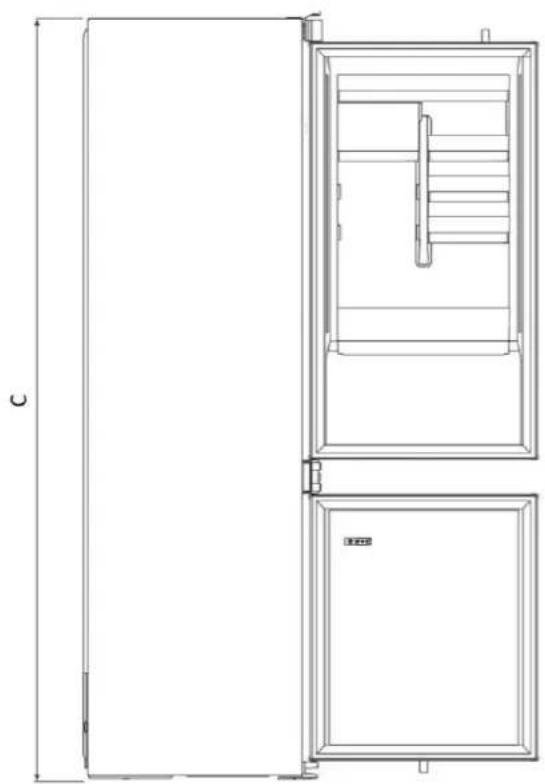

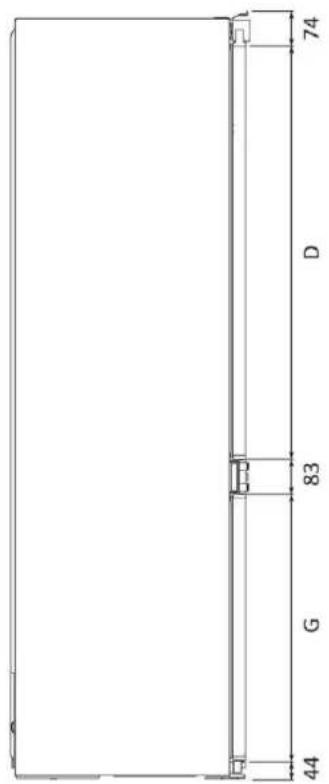

3 Dimensiunile frigiderului

Dimensiuni in mm

Vedere axonometrică frontală Vedere axonometrică din spate

Vedere laterală
cu uşile închise

74 D 83 G 44

Vedere de sus

cu uşile închise

Vedere laterală
cu uşile deschise

cheie Şuruburi Phillips şurubelniță cap plat mănuși bandă de măsurare şurubelniță cuțit pentru tăiere cutia foarfece tăietori de sărmă pătrat nível

Accesorii furnizate

x4 x2 x2 x1 x4 x1 x1 x4 x1 x1 x1 x1 x1

4 Instrumente de instalare

5.1 Precauții

• Prevedeți compartimentul încorporat fără perete posterior;
• Pentru ventilarea produsului, urmati instrucțiunile din acest manual;
• Se recomandă fixarea unității pe perete pentru a preveni răsturnarea acesteia.

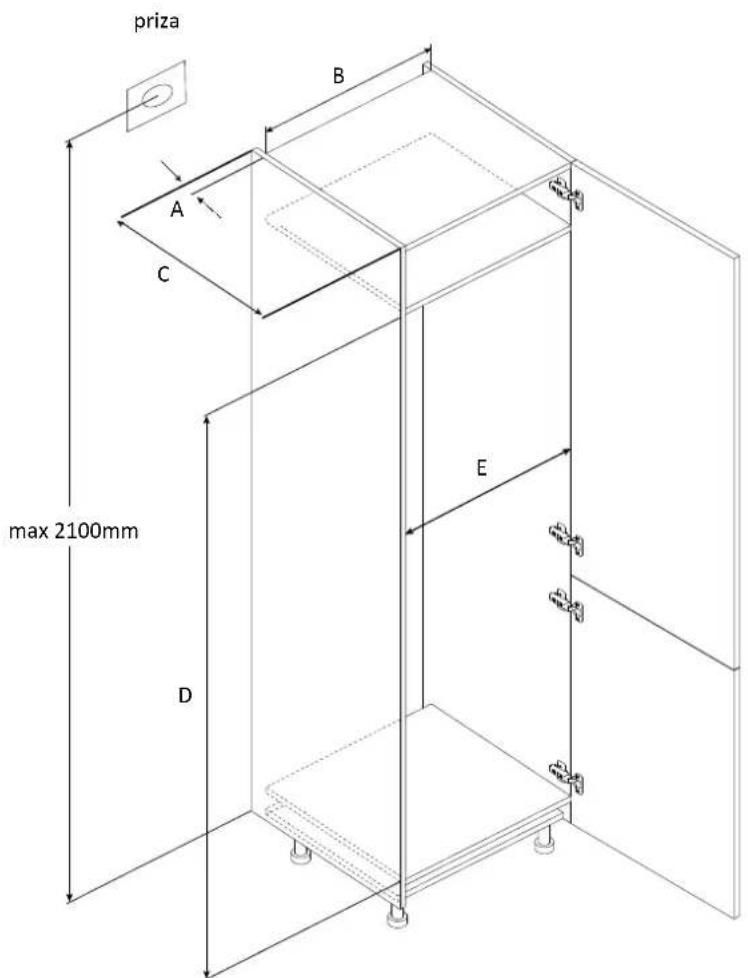

5.2 Dimensiuni in mm

Vedere axonometrică frontală

cu uşile deschise

priza A B C max 2100mm E D

Modele		A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	Observare
1	Mín.	50	400	560	1778	560	Balamale: 17 mm
	Recomandat			580	1780	562
	Máx.			-	1782	568
2	Mín.	50	400	560	1941	560
	Recomandat			580	1943	562
	Máx.			-	1945	568
3	Mín.	50	400	560	1941	710
	Recomandat			580	1943	712
	Máx.			-	1945	718

6 Montaj si ventilatie dulap

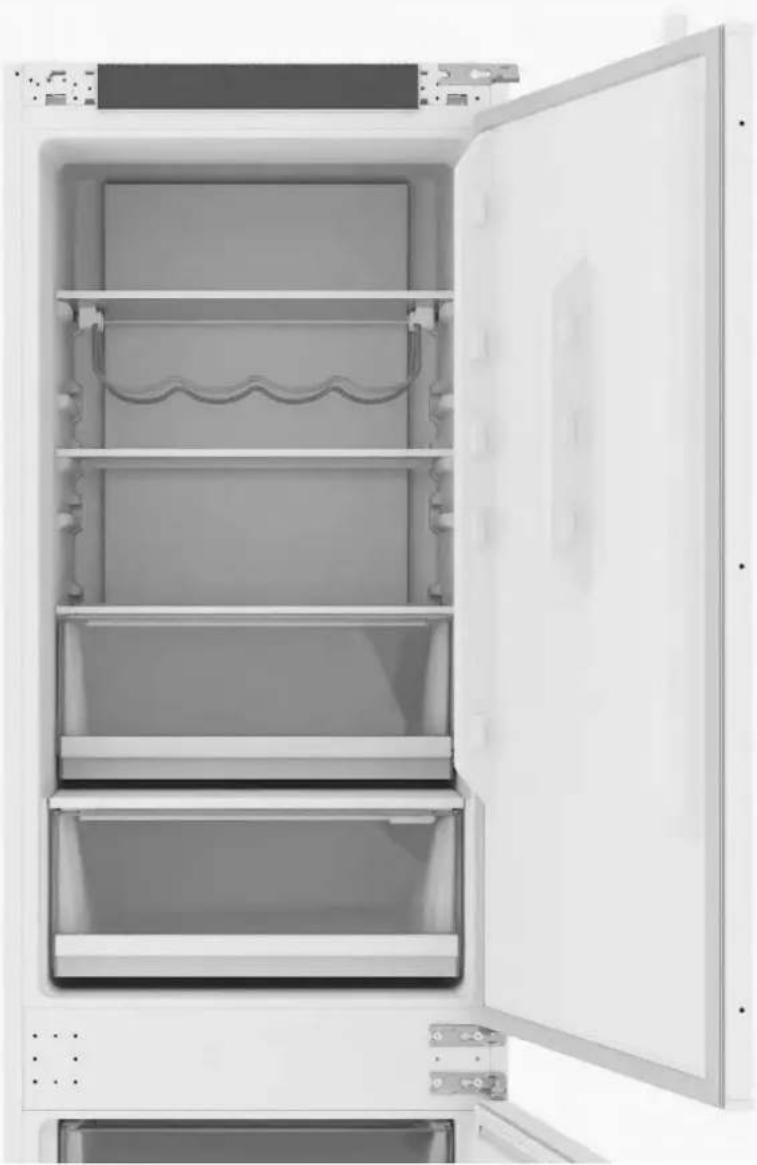

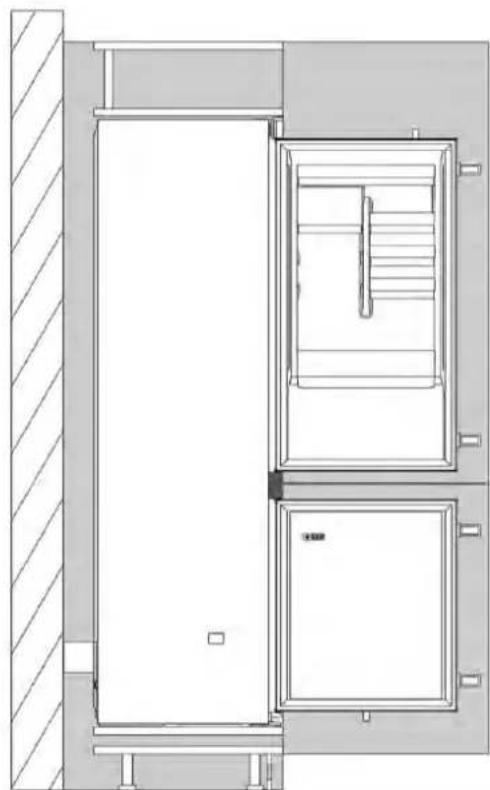

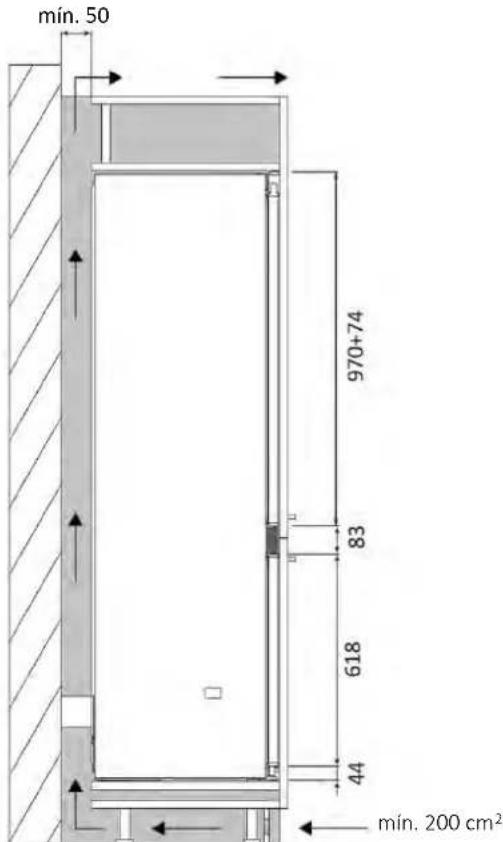

6.1 Instalarea coloanei

Secțiune laterală Secțiune laterală

mín. 50 970+74 83 618 44 mín. 200 cm²

Dacă nu puteți crea o deschidere în plintă, găsiți o soluție alternativă pentru a asigura o circulație adecvată a aerului.

Puteți viziona videoclipul de instalare a produsului scanând codul QR.

sau făcând clic pe aceasta

conexiune

8 Schimbați direcția de deschidere a ușii

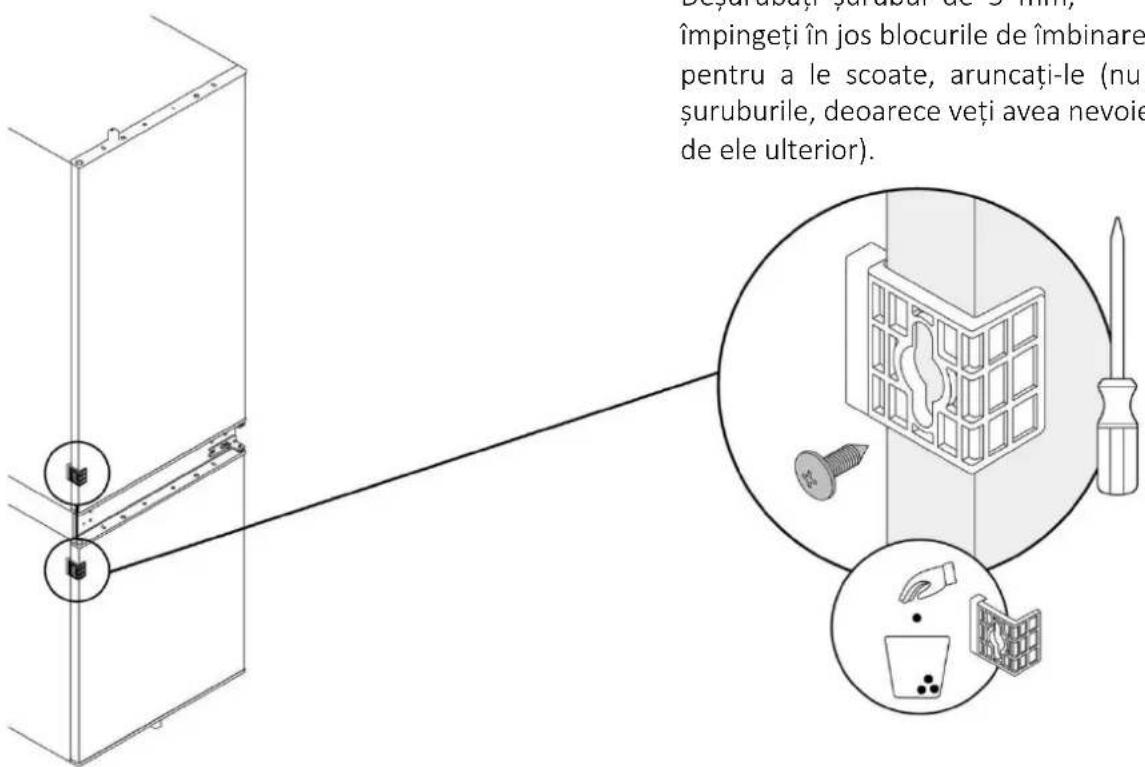

8.1 Deschiderea uşilor

Deşurabuți șuraburi de 5 mm, împingeti în jos blocurile de îmbinare pentru a le scoate, aruncați-le (nu șuruburile, deoarece veți avea nevoie de ele ulterior).

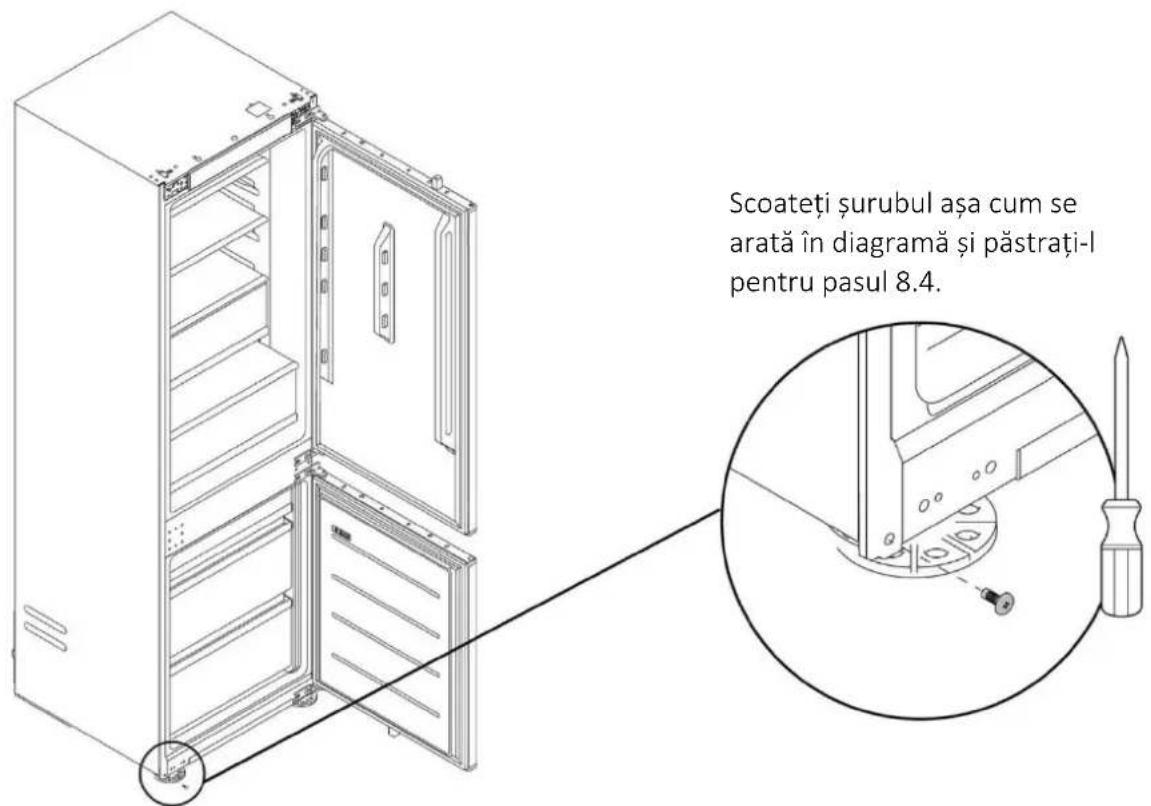

8.2 Scoaterea şurubului inferior

Scoateți șurubul așa cum se arată în diagramă și păstrați-l pentru pasul 8.4.

OBSERVA: Urmați instrucțiunile de mai jos numai dacă este necesar să inversați directia de deschidere a uşii; în caz contrar, treceți la paragraful următor (pagina 16).

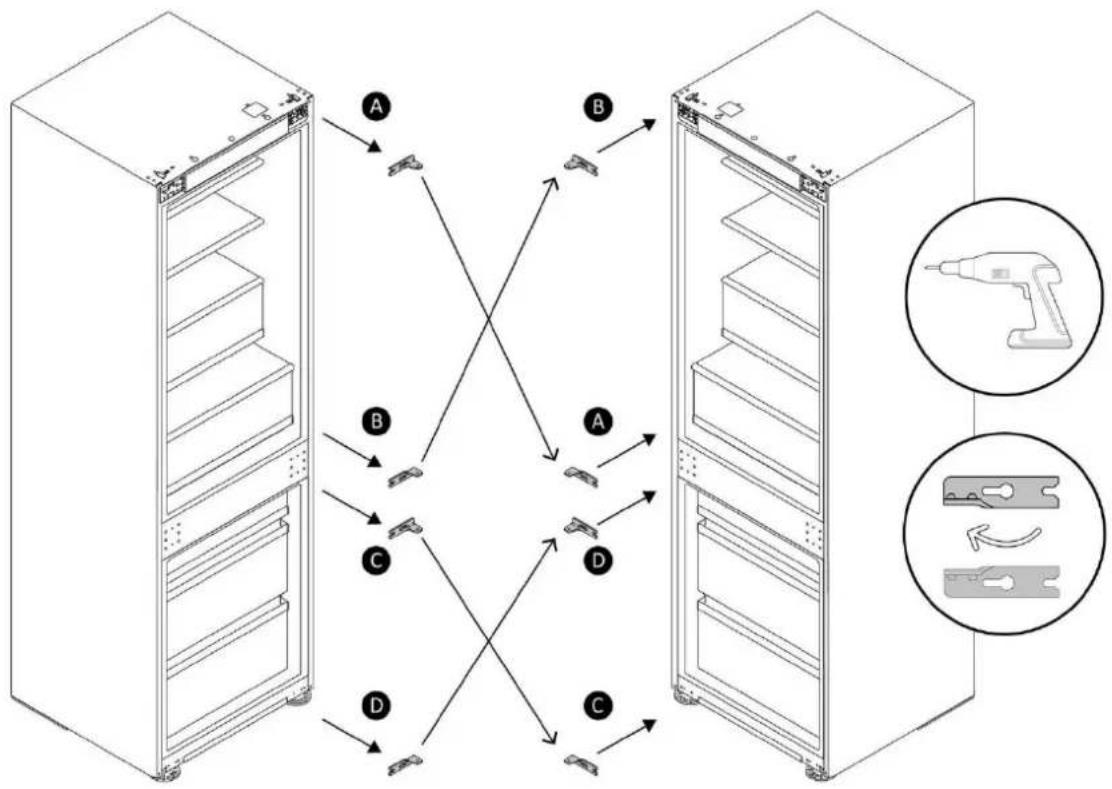

8.3 Inversiune a balamalei

Rotiți balamalele la 180° și asamblati-le așa cum se arată în diagramă.
    subgraph_Server_Rack1["Server Rack 1"]
        A1["A"] --> B1["B"]
        B1 --> C1["C"]
        C1 --> D1["D"]
        D1 --> A2["A"]
        A2 --> B2["B"]
        B2 --> C2["C"]
        C2 --> D2["D"]
        D2 --> A3["A"]
        A3 --> B3["B"]
        B3 --> C3["C"]
        C3 --> D3["D"]
        D3 --> A4["A"]
        A4 --> B4["B"]
        B4 --> C4["C"]
        C4 --> D4["D"]
        D4 --> A5["A"]
        A5 --> B5["B"]
        B5 --> C5["C"]
        C5 --> D5["D"]
        D5 --> A6["A"]
        A6 --> B6["B"]
        B6 --> C6["C"]
        C6 --> D6["D"]
        D6 --> A7["A"]
        A7 --> B7["B"]
        B7 --> C7["C"]
        C7 --> D7["D"]
        D7 --> A8["A"]
        A8 --> B8["B"]
        B8 --> C8["C"]
        C8 --> D8["D"]
        D8 --> A9["A"]
        A9 --> B9["B"]
        B9 --> C9["C"]
        C9 --> D9["D"]
        D9 --> A10["A"]
        A10 --> B10["B"]
        B10 --> C10["C"]
        C10 --> D10["D"]
        D10 --> A11["A"]
        A11 --> B11["B"]
        B11 --> C11["C"]
        C11 --> D11["D"]
        D11 --> A12["A"]
        A12 --> B12["B"]
        B12 --> C12["C"]
        C12 --> D12["D"]
        D12 --> A13["A"]
        A13 --> B13["B"]
        B13 --> C13["C"]
        C13 --> D13["D"]
        D13 --> A14["A"]
        A14 --> B14["B"]
        B14 --> C14["C"]
        C14 --> D14["D"]
        D14 --> A15["A"]
        A15 --> B15["B"]
        B15 --> C15["C"]
        C15 --> D15["D"]
        D15 --> A16["A"]
        A16 --> B16["B"]
        B16 --> C16["C"]
        C16 --> D16["D"]
        D16 --> A17["A"]
        A17 --> B17["B"]
        B17 --> C17["C"]
        C17 --> D17["D"]
        D17 --> A18["A"]
        A18 --> B18["B"]
        B18 --> C18["C"]
        C18 --> D18["D"]
        D18 --> A19["A"]
        A19 --> B19["B"]
        B19 --> C19["C"]
        C19 --> D19["D"]

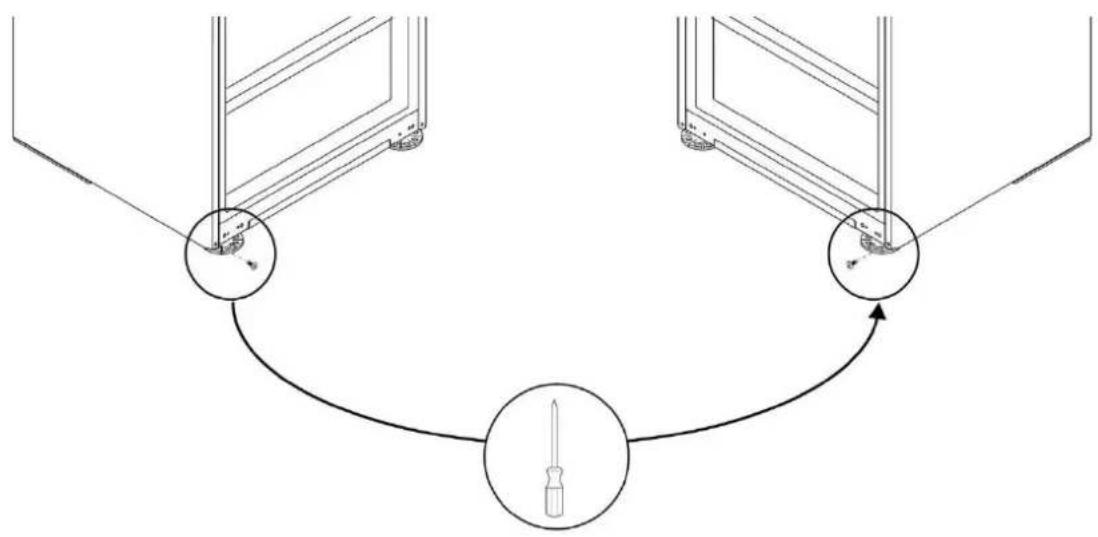

8.4 Fixarea şurubului de jos pe partea opusă a frigiderului

Strângeti şurubul (de la pasul 8.2) de pe partea opusă a frigiderului, așa cum se arată în diagramă.

9 Instructiuni de instalare a frigiderului

Înainte de a continua, dacă nu ați finalizat deja pasul 8.1, faceti-o acum.

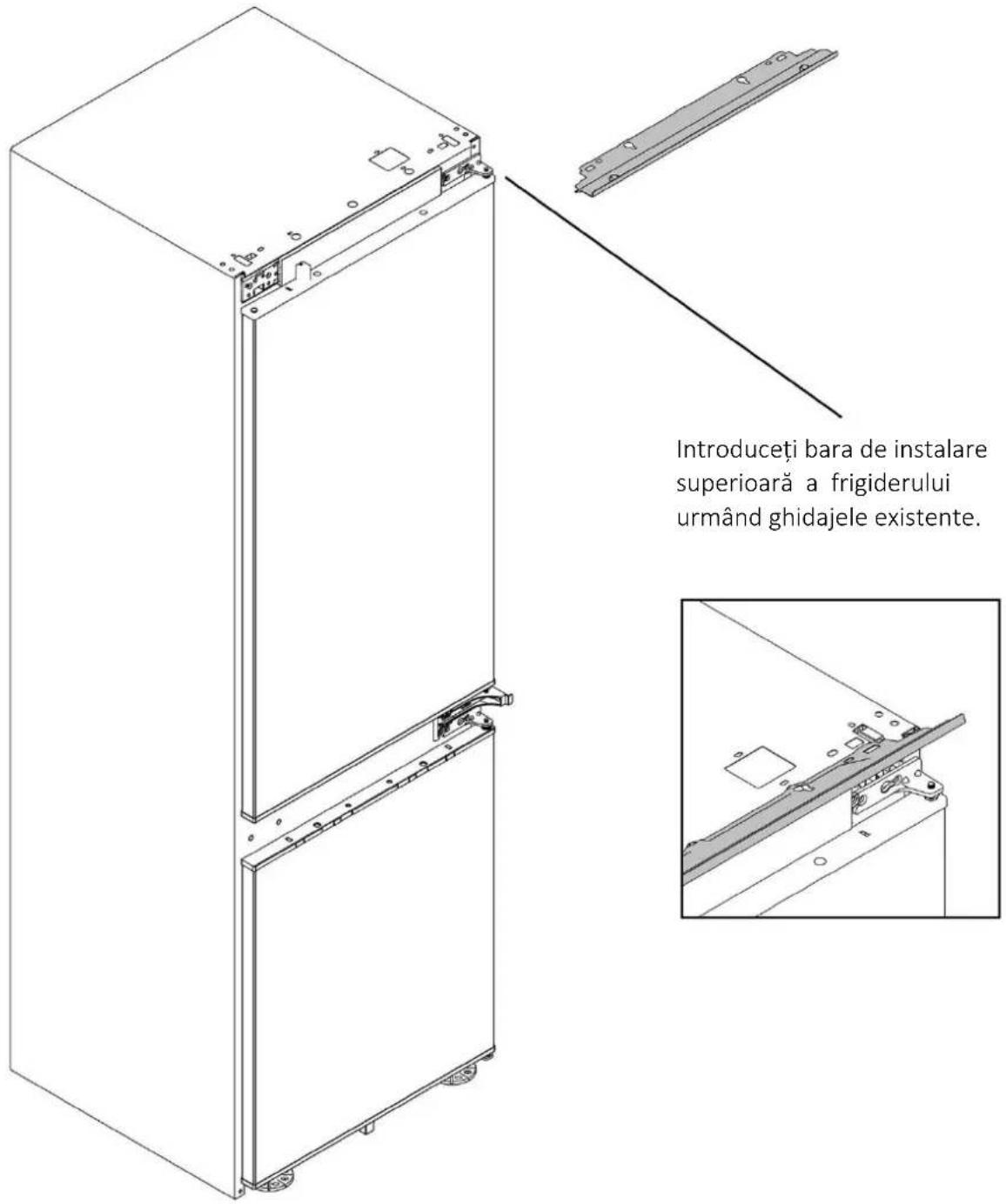

9.1 Aplicarea barei superioare de instalare a frigiderului

Introduceți bara de instalare superioară a frigiderului urmând ghidajele existente.

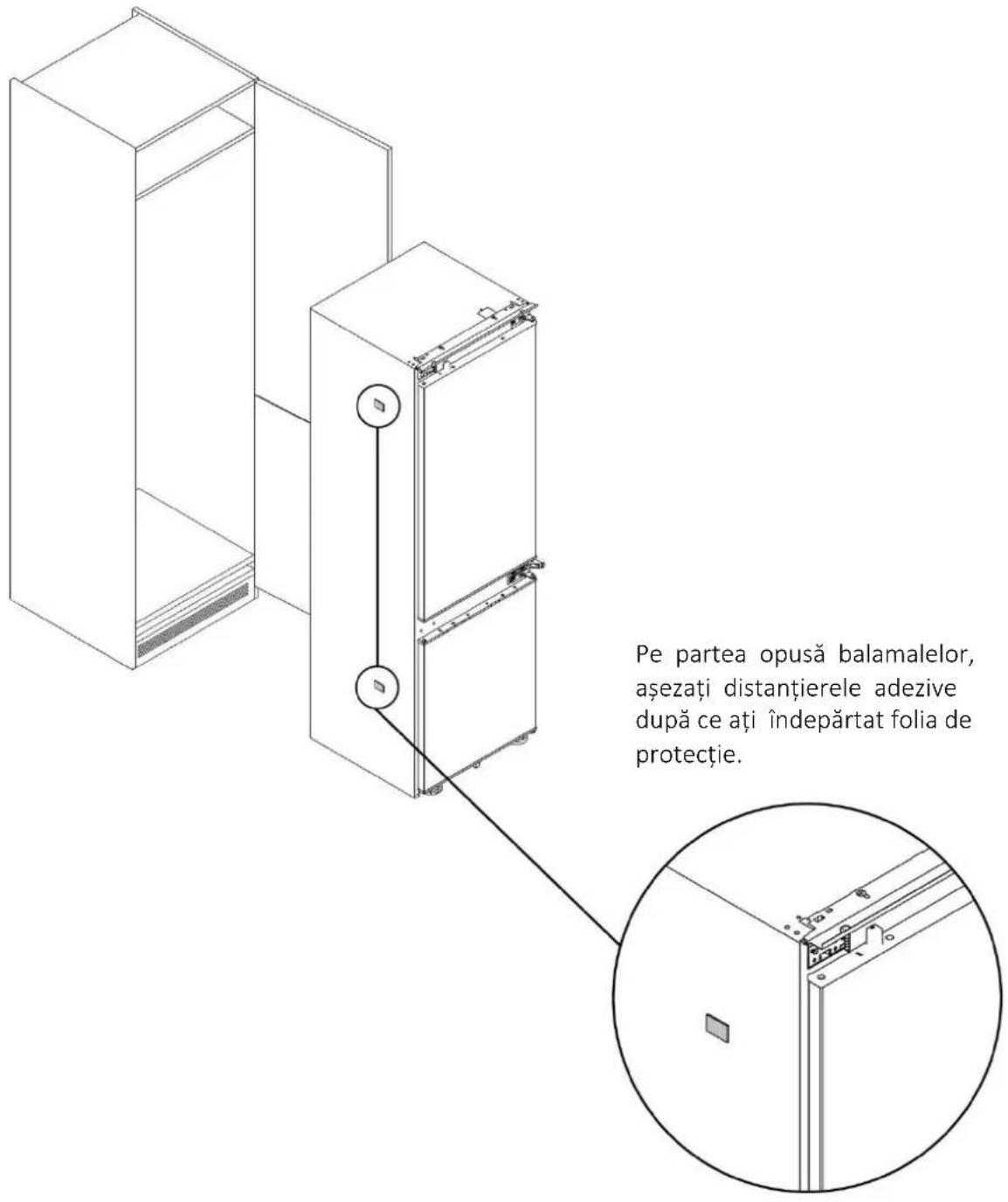

9.2 Aplicarea separatoarelor adezive pe partea laterală a frigiderului

Pe partea opusă balamalelor, aşezati distanțierele adezive după ce ați îndepărtat folia de protecție.

9 Instructiuni de instalare a frigiderului

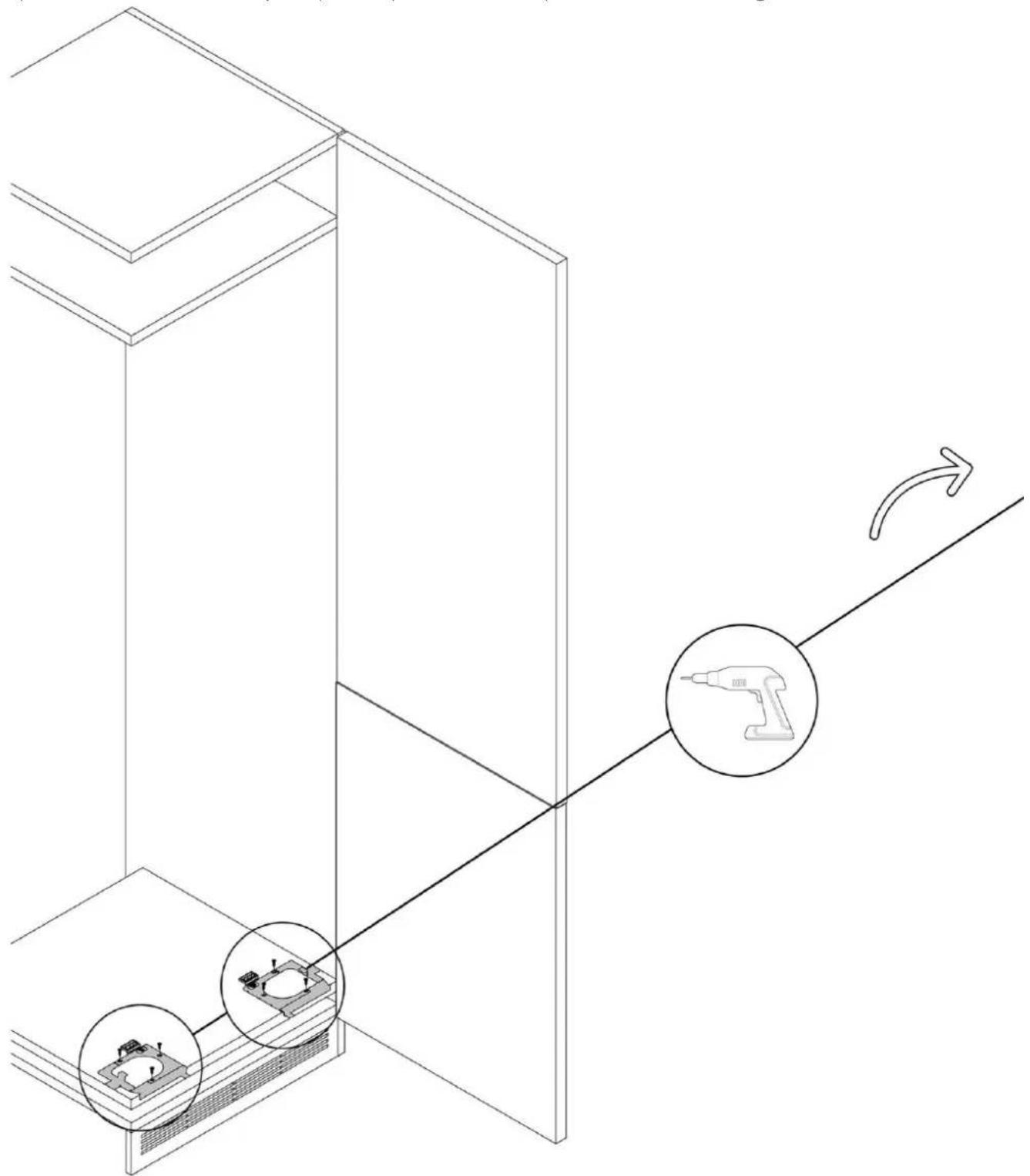

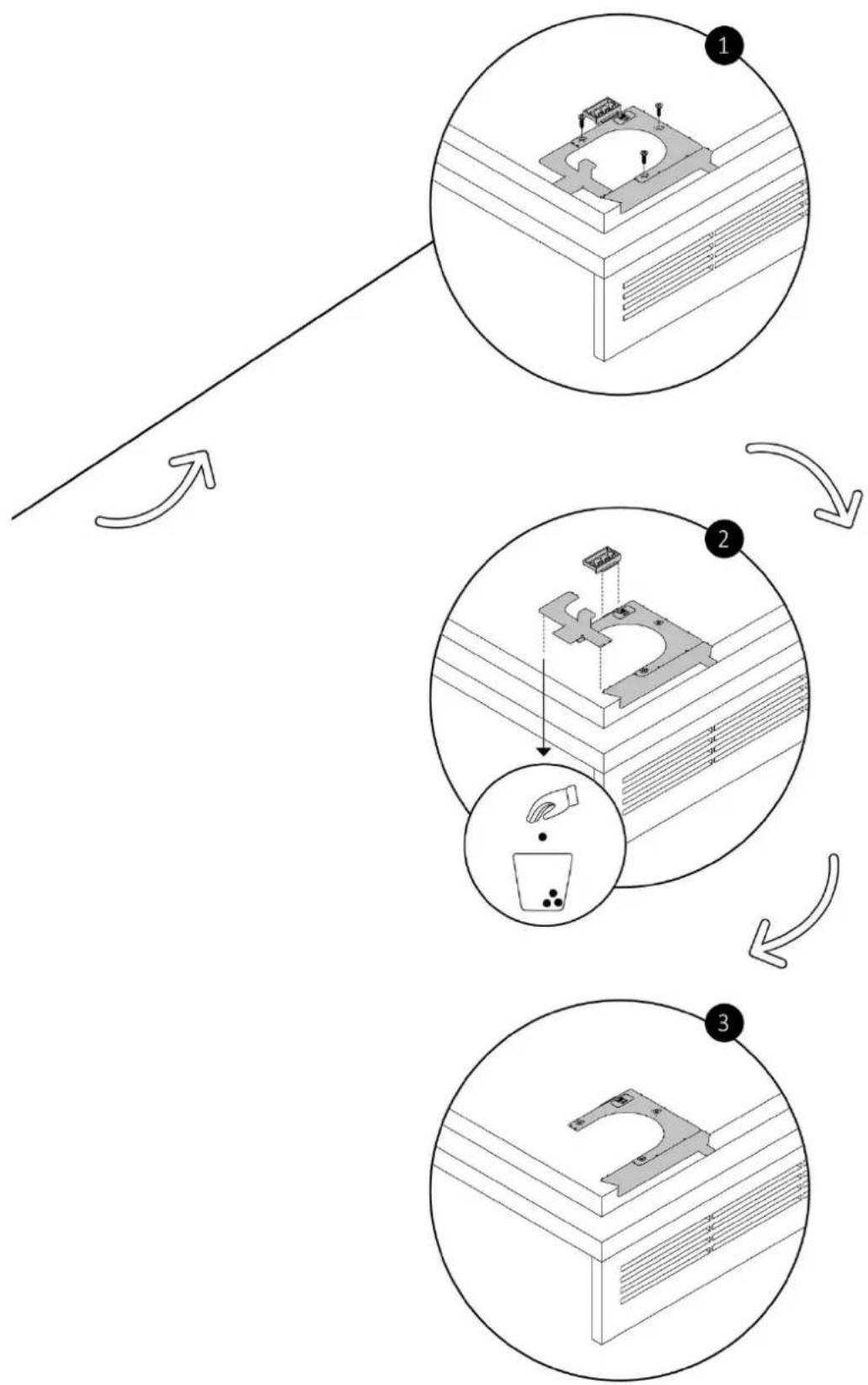

9.3 Centrarea picioarelor frigiderului

Instalați calibrele de centrare pentru picioare pe partea inferioară a dulapului folosind șuruburile furnizate. Îndepărtați orice piese în exces așa cum se arată în diagramă.

9.3 Centrarea picioarelor frigiderului

9 Instructiuni de instalare a frigiderului

OBSERVA: Înainte de a introduce frigiderul în dulap, trasați cablul de alimentare și fixați-l temporar în partea de sus cu bandă adezivă. Apoi, ridicați produsul cu ajutorul a două persoane și introducți-l în spațiu, având grijă să nu deteriorați cablul de alimentare. Asigurați-vă că priza este ușor accesibilă.

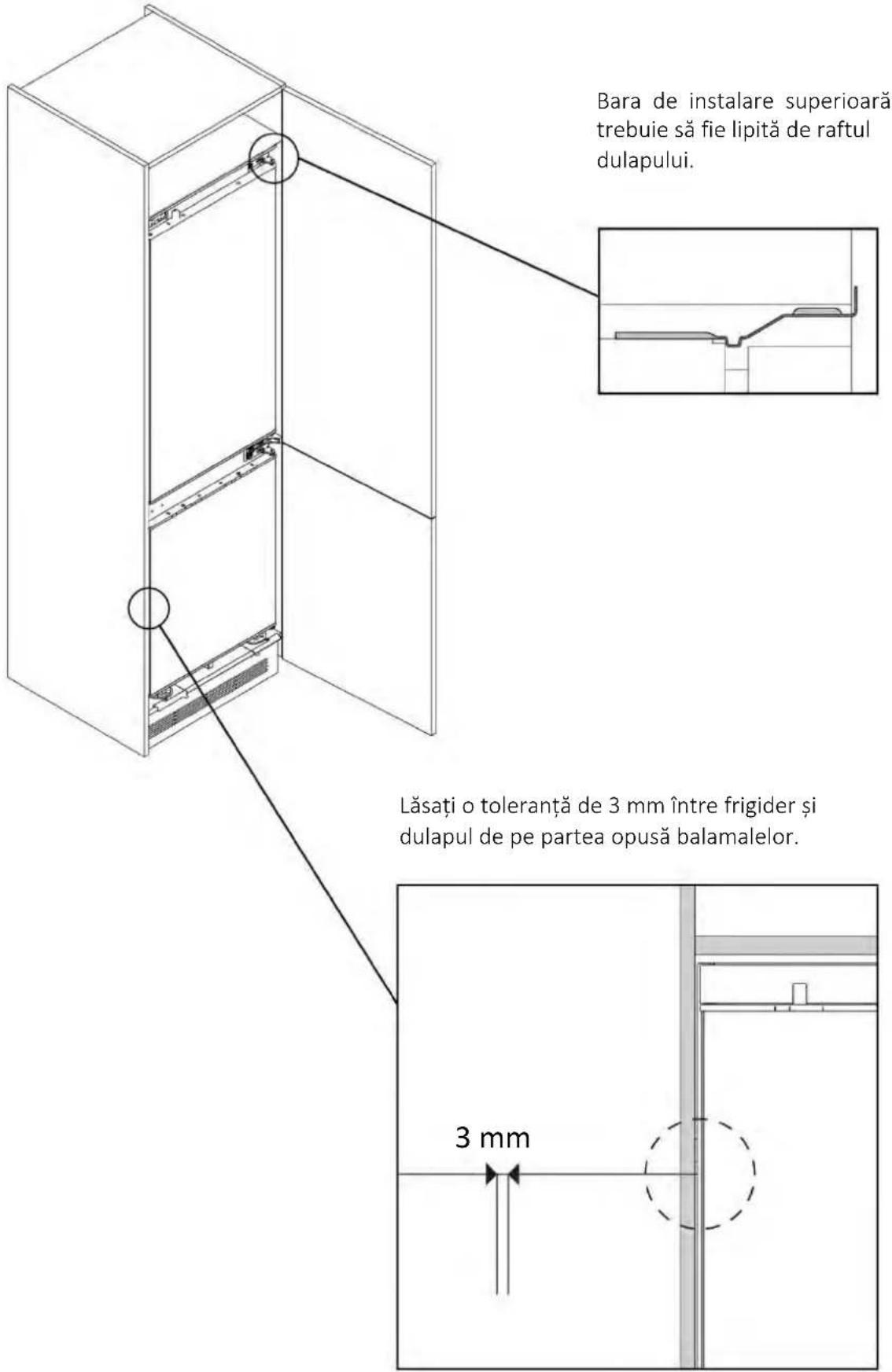

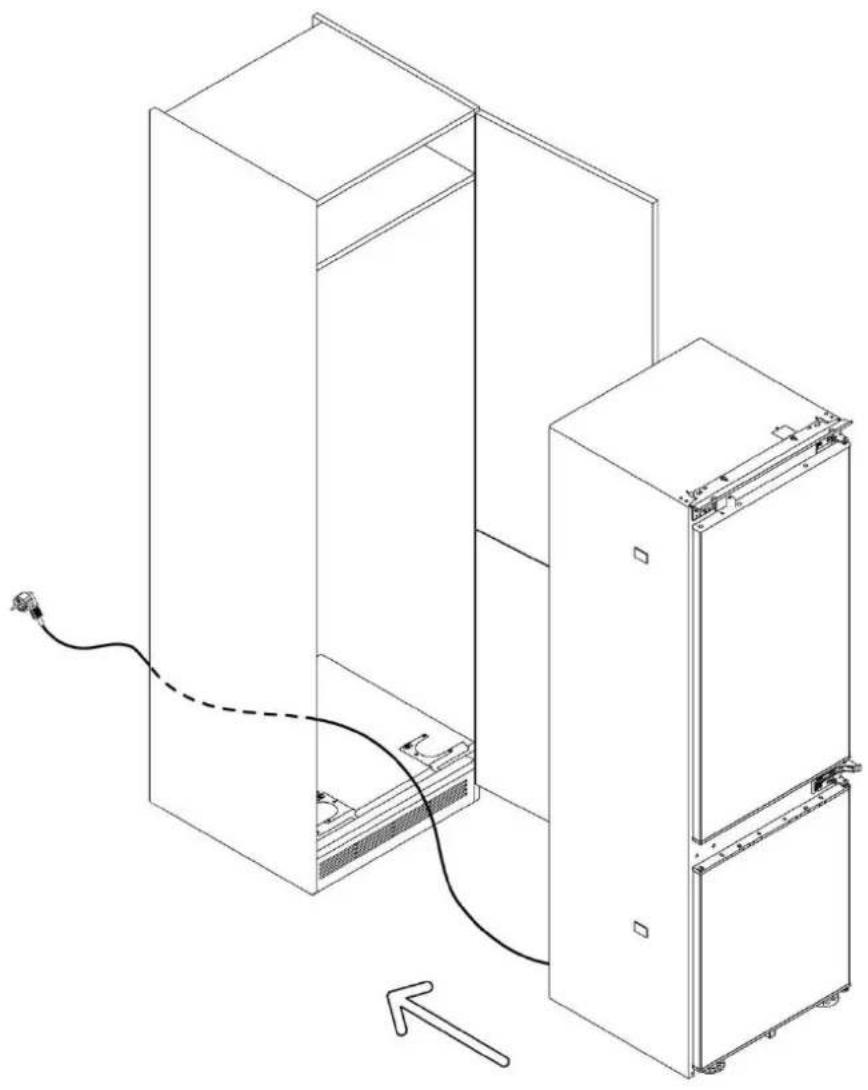

9.4 Instalare încastrată

9.4 Instalare încastrată

Bara de instalare superioară trebuie să fie lipită de raftul dulapului. Lăsați o toleranță de 3 mm între frigider și dulapul de pe partea opusă balamalelor. 3 mm

9 Instructiuni de instalare a frigiderului

9.5 Fixarea picioarelor frigiderului

Scoateți aripioarele de la componenta de centrare a piciorului. Reglați la înălțimea dorită și fixați picioarele frigiderului pe dulap cu şuruburile furnizate.

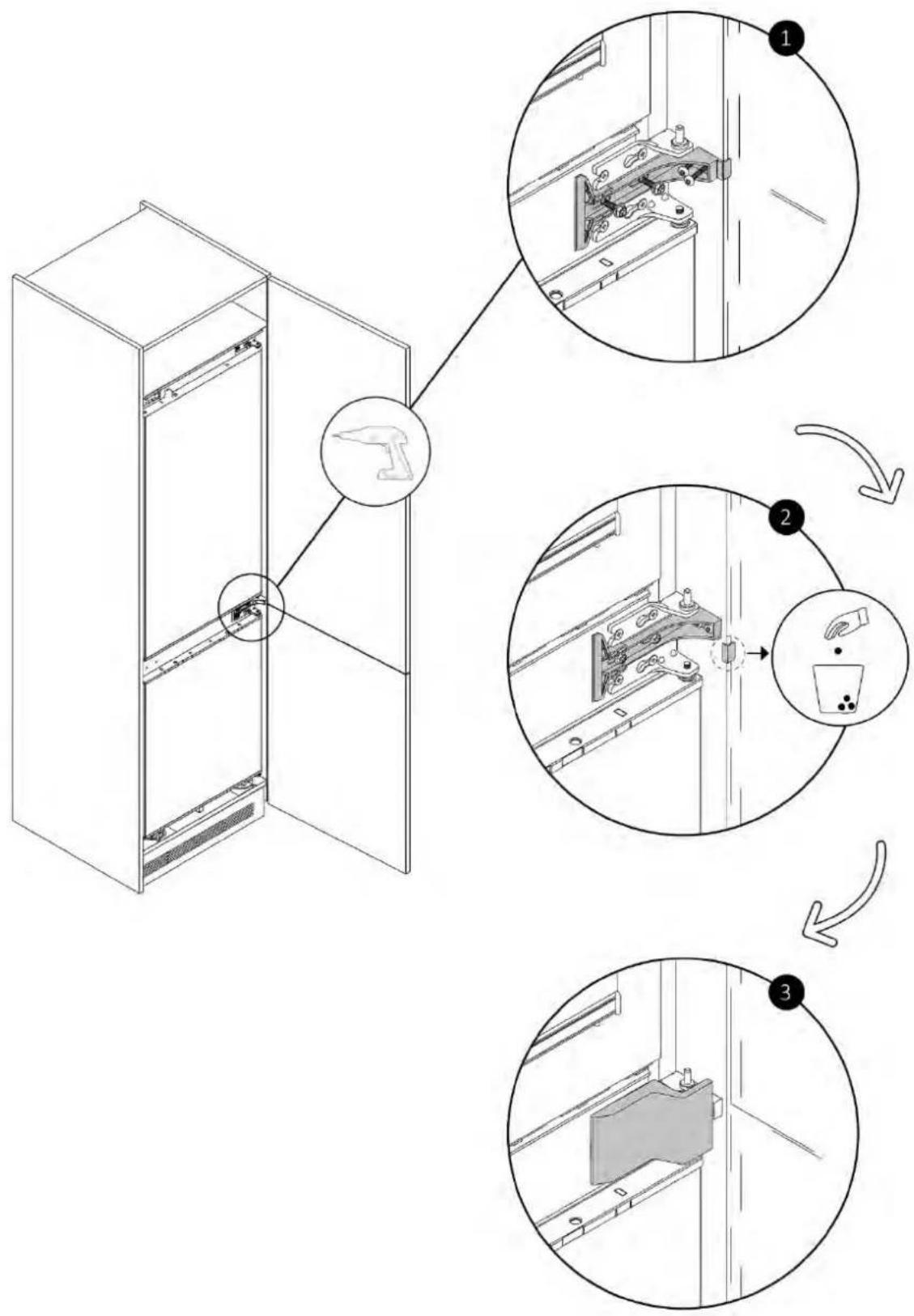

Asamblarea suporturilor centrale și a capacelor

Folosind şuruburile furnizate, fixați suportul pe partea de deschidere a frigiderului. Scoateți clapeta de poziționare. În cele din urmă, puneți capacul la loc.

9 Instructiuni de instalare a frigiderului

9.6

Asamblarea suporturilor centrale și a capacelor

Folosind şuruburile furnizate, fixați suportul pe partea opusă balamalelor. Îndepărtați clemele de poziționare. În cele din urmă, puneți la loc capacul.

9.7 Montarea capacelor inferioare

Aşezati cele două capace inferioare, fixându-le așa cum se arată în diagramă.

9 Instructiuni de instalare a frigiderului

9.8 Aplicarea garniturilor pe partea laterală a frigiderului

Tăiați garniturile la dimensiune și aplicați-le pe lateralul frigiderului, opus balamalelor.

9.9 Asamblarea capacelor superioare și fixarea frigiderului pe raftul superior

Folosind şuruburile furnizate, ataşati panoul frontal superior la raftul dulapului, apoi acoperiți balamaua superioară și partea opusă cu capacele.

9 Instructiuni de instalare a frigiderului

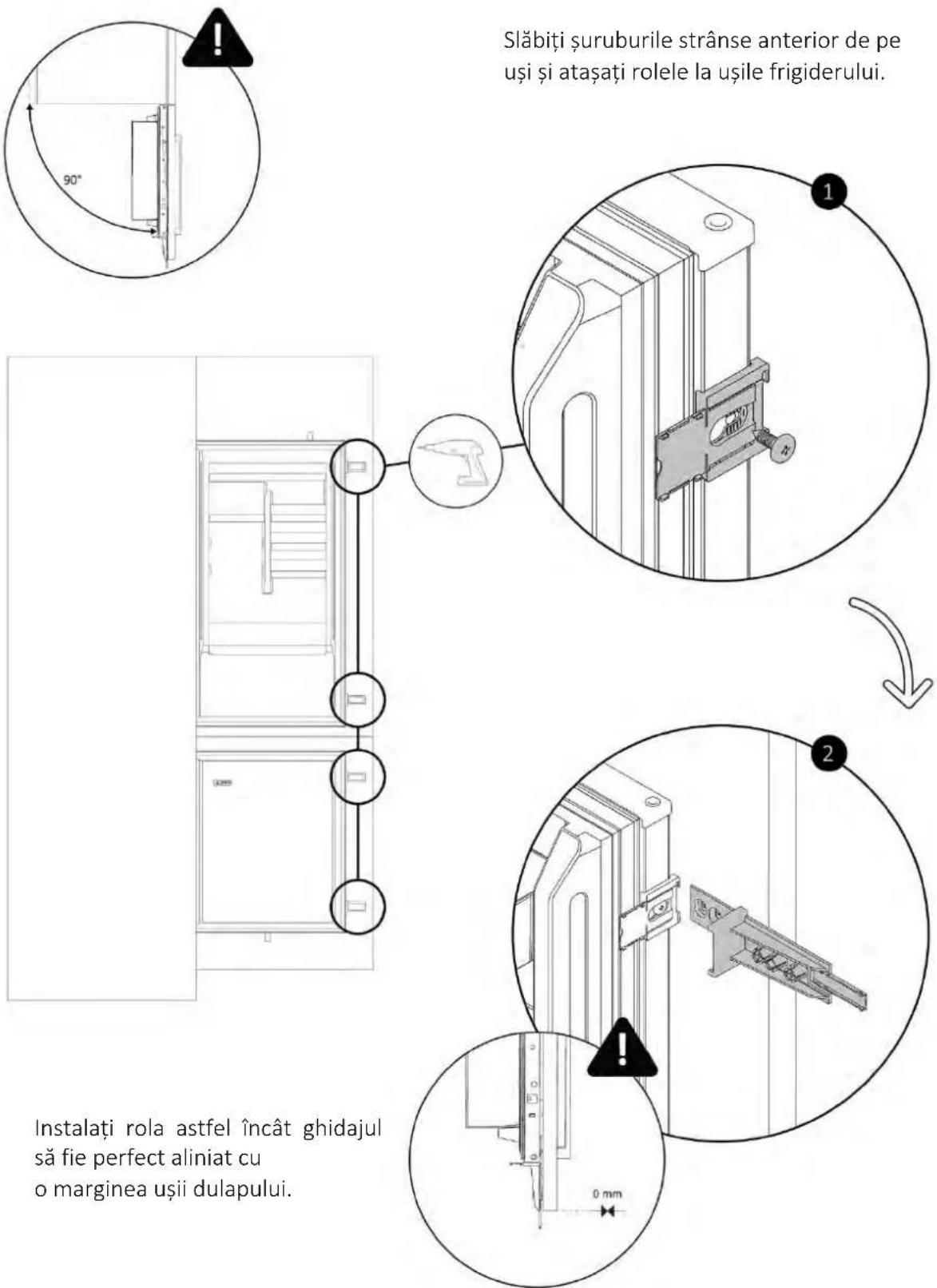

9.10 Fixarea balamalelor glisante la uşa dulapului

Înainte de a începe, asigurați-vă că atât ușa dulapului, cât și ușa frigiderului sunt deschise perfect la 90 de grade.

Slăbiți șuruburile strânse anterior de pe uși și atașați rolele la ușile frigiderului. Instalați rola astfel încât ghidajul să fie perfect aliniat cu o marginea ușii dulapului.

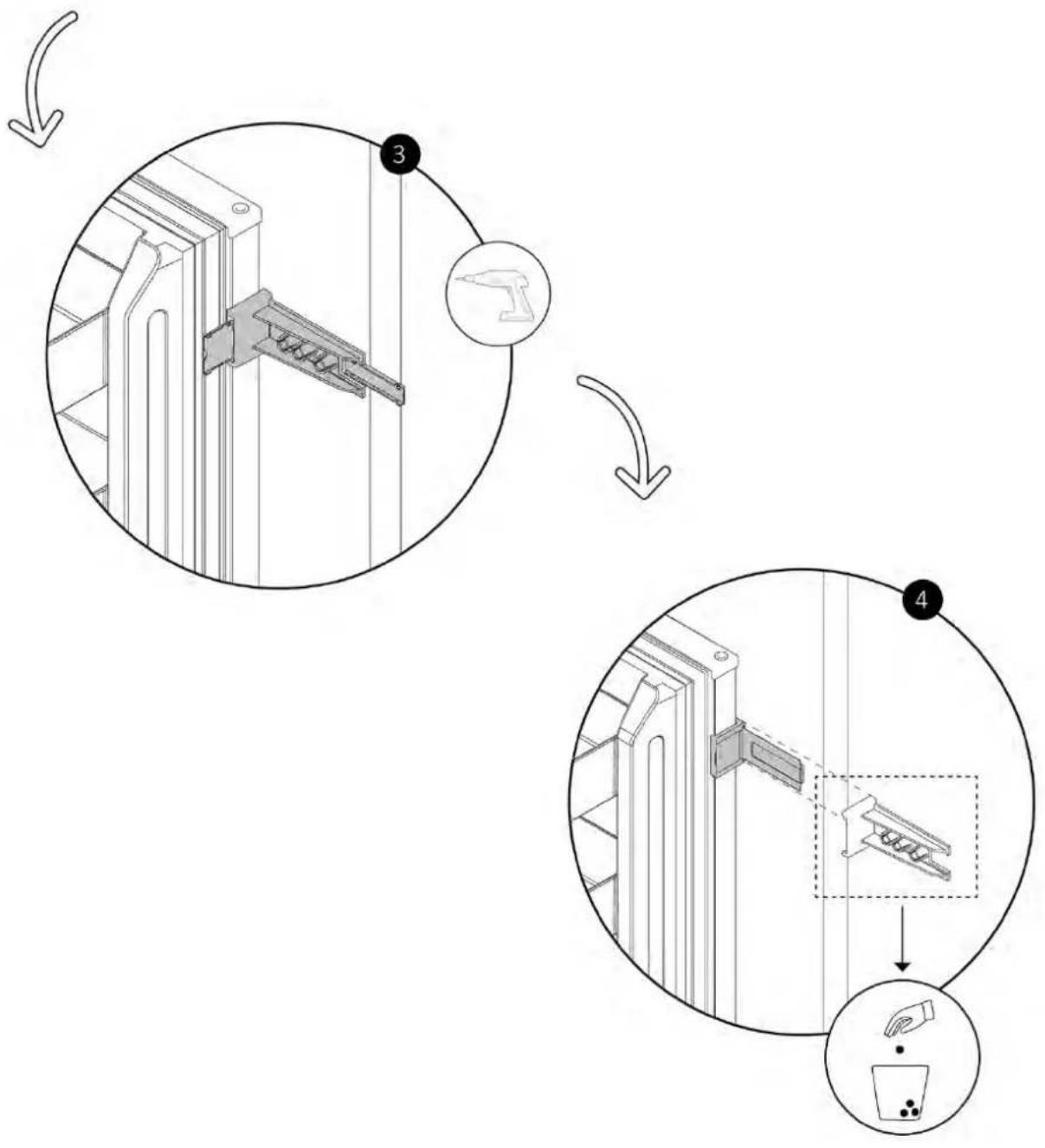

9.10 Fixarea balamalelor glisante la uşa dulapului

Folosind o şurubelniţă, ataşati rolele la uşile dulapului. Apoi, scoateți ghidajele așa cum se arată în diagramă.

10.1 Avertismente

Pentru a conecta aparatul în siguranță la sistemul electric, respectați următoarele avertismente:

• Orice reparație, instalare sau întreținere neefectuată corect poate pune în pericol grav utilizatorul;
• Compania producătoare își declină orice responsabilitate pentru daunele directe sau indirecte cauzate de intervenții incorecte de instalare, întreținere sau reparații.
• De asemenea, compania nu este răspunzătoare pentru daunele cauzate de lipsa sau întreruperea sistemului de împământare (de exemplu, electrocutare);
• Conectați produsul exclusiv la cablul de alimentare furnizat;
• Produsul trebuie conectat la un sistem electric instalat de un profesionist;
• În cazul unor daune cauzate de o conectare incorrectă, garanția este nulă;
• Pentru orice reparație, contactați exclusiv Serviciul Clienti și solicitați utilizarea de piese de schimb originale;
• Deconectați produsul de la sursa de alimentare electrică înainte de a efectua orice lucrare sau întreținere asupra acestuia.
• Pentru a evita riscul de incendiu sau electrocutare, nu deteriorați ștecherul sau cablul de alimentare;
• Nu conectați aparatul la prize electrice, prelungitoare sau surse de alimentare portabile;
• Când amplasați aparatul în locul ales, asigurați-vă că nu este prins sau deteriorat cablul de alimentare și că nu există prize electrice sau surse de alimentare portabile în spatele aparatului.

Puterea absorbită

Vezi plăcuța de identificare a produsului.

Întrerupător diferențial (salvamar)

Se recomandă utilizarea unui întrerupător de curent rezidual (RCCB) cu un curent de declanșare conform standardelor actuale.

OBSERVA: dacă produsul trebuie conectat la rețeaua electrică prin intermediul unui dispozitiv de deconectare multipolar care asigură separarea între contacte în conformitate cu categoria de supratensiune III. Acest dispozitiv trebuie să reziste la sarcinile maxime conectate și să respecte reglementările în vigoare.

• Asigurați-vă că specificațiile electrice de pe plăcuța cu date tehnice corespund cu cele ale sursei de alimentare;

• Aparatul funcționează cu un curent electric de 220-240 Vac/50 Hz;

• Fluctuațiile anormale de tensiune pot cauza nepornirea aparatului, deteriorarea regulatorului de temperatură sau a compresorului sau zgomote anormale în timpul funcționării. În acest caz, trebuie instalat un regulator automat;

• Asigurați-vă că nu blocați cablul de alimentare sub aparat în timpul și după transport/mutare, pentru a preveni tăierea sau deteriorarea cablului de alimentare. Dacă cablul de alimentare al aparatului este deteriorat, nu continuați instalarea și contactați serviciul clienti;
• Asigurați-vă că ștecherul de alimentare este împământat și nu utilizați prelungitoare sau cabluri prelungitoare.

NOTĂ (doar pentru Regatul Unit): Cablul de alimentare al aparatului este echipat cu ștecher cu 3 pini (cu împământare) care se potrivește într-o priză standard cu 3 pini (cu țământare).

Nu tăiați și nu scoateți niciodată al treilea pin (cu împământare). După instalarea aparatului,ștecherul trebuie să rămână ușor accesibil.

10.2 Alte sfaturi

Utilizarea oricărui dispozitiv necesită respectarea anumitor reguli de bază:

• Se recomandă să păstrați ștecherul curat: orice reziduu de murdărie de pe ștecher poate provoca un incendiu;
• Nu trageți de cablul de alimentare pentru a deconecta aparatul de la rețeaua electrică în timpul funcționării;
• Nu atingeți aparatul cu mâinile sau picioarele ude sau umede. Nu se recomandă utilizarea adaptoarelor, prelungitoarelor sau a prelungitoarelor;
  o în caz de defectiune și/sau pierdere de performanță, opriți dispozitivul și nu îl manipulați/modificați.

11 Livrare către utilizator

La sfârşitul instalării:

• Informați utilizatorul despre funcțiile esențiale;
• Informați utilizatorul cu privire la toate aspectele relevante pentru utilizarea și manipularea în siguranță;
• Dați utilizatorului accesoriiile și instrucțiunile de utilizare și asamblare, astfel încât acestea să poată fi depozitate în siguranță.
• După finalizarea instalării, îndepărtați folia de protecție, banda adezivă și toate celelalte materiale de ambalare.
• După pornirea frigiderului, așteptați cel puțin 2 ore înainte de a introduce alimentele în aparat pentru a asigura temperatura corectă din interiorul frigiderului.

OBSERVA: Produsul necesită o ventilație adecvată pentru funcționare normală. Nu trucționați orificiile de ventilație sub niciun motiv.

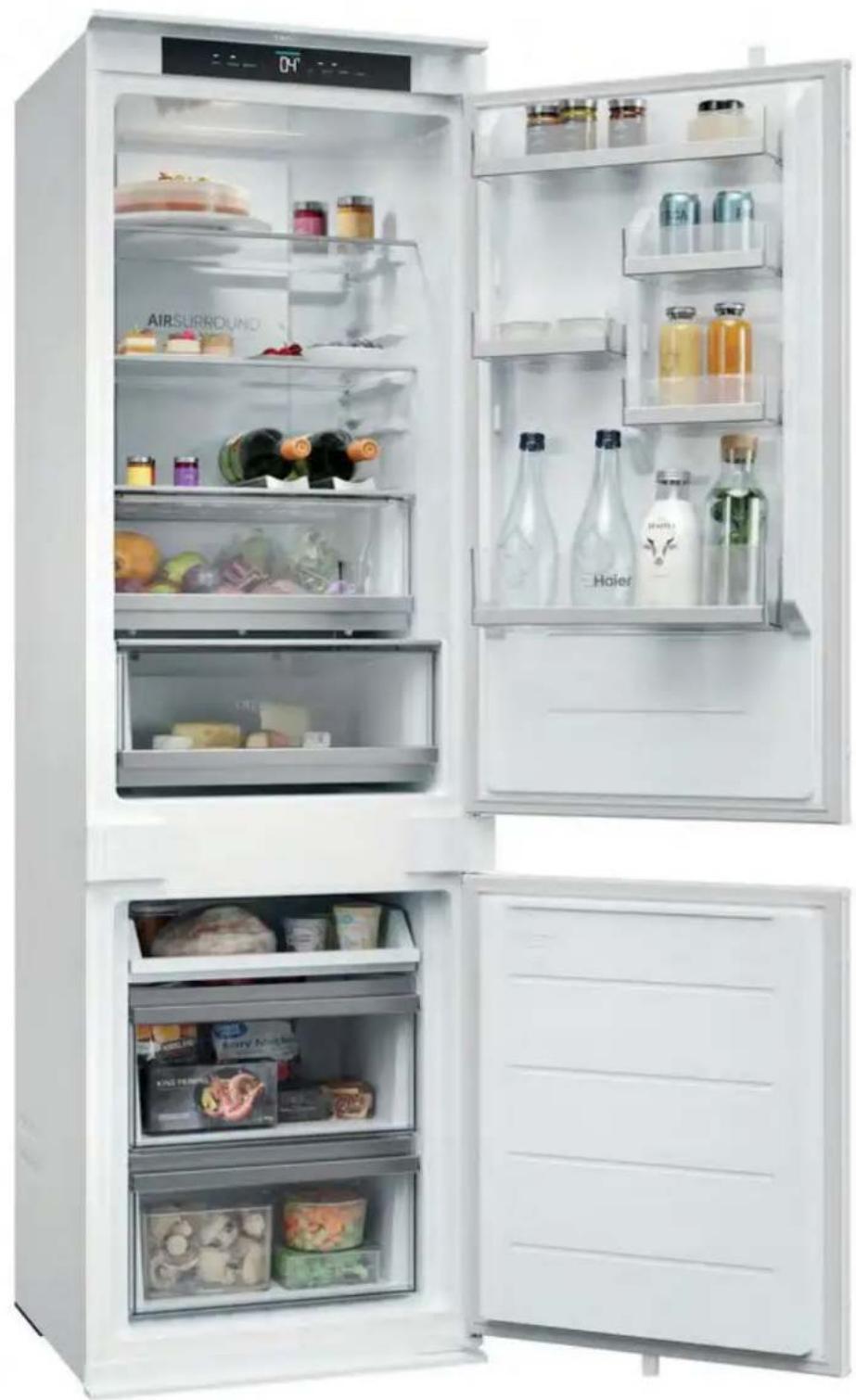

OBSERVA: Aspectul real al produsului depinde de modelul ales.

12 Dezasamblarea produsului

• Deconectați produsul de la rețeaua electrică;
• Slăbiti şuruburile de fixare;
• Ridicați ușor produsul și trageți-l complet afară;
• Acest produs nu deteriorează dulapul, care poate fi folosit și cu un aparat nou.

CANDY
