INSTRUKCJA OBSŁUGI ECNBQT3519EW CANDY

Niniejsza instrukcja montażu przeznaczona jest dla producentów sprzętu kuchennego, zajmujących się tymi produktami. Aby zapewnić bezpieczeństwo i uzyskać najlepsze wyniki, prosimy o uważne przeczytanie niniejszej instrukcji, łącznie z instrukcjami dotyczącymi bezpieczeństwa, i zachowanie jej na przyszłość. Przed przystąpieniem do montażu należy zanotować numer seryjny, gdyż może on być potrzebny w przypadku napraw. Sprawdź, czy nie doszło do uszkodzeń podczas transportu i przed użyciem skonsultuj się z technikiem, jeśli masz wątpliwości. Całe opakowanie powinno być zawsze przechowywane z dala od dzieci.

i UWAGA: Funkcje, zdjęcia w instrukcji i akcesoria do produktu mogą się różnić w zależności od zakupionego modelu.

indeks

1 Ostrzeżenia dotyczące bezpieczeństwa podczas instalacji s.196

2 Gdzie zainstalować produkt s.197

3 Wymiary chłodziarki s.198

4 Narzędzia instalacyjne s.200

5 Wymiary szafki s.200

5.1 Środki ostrożności
5.2 Wymiary

6 Montaż szafki i wentylacja s.202

6.1 Montaż w kolumnie

7 Film instruktażowy krok po kroku dotyczący instalacji s.203

8 Zmień kierunek otwierania drzwi s.204

8.1 Odblokowywanie drzwi
8.2 Wykręcanie dolnej śruby
8.3 Odwracanie zawiasów
8.4 Przykręcanie dolnej śruby po przeciwnej stronie chłodziarki

9 Instrukcje montażu chłodziarki s.206

9.1 Montaż górnego drążka montażowego chłodziarki
9.2 Nakładanie przekładek samoprzylepnych na bok chłodziarki
9.3 Centrowanie nóżek chłodziarki
9.4 Montaż do zabudowy
9.5 Zabezpieczenie nóżek chłodziarki
9.6 Montaż uchwytów centralnych i osłon
9.7 Montaż dolnych pokryw
9.8 Nakładanie uszczelek na boki chłodziarki
9.9 Montaż górnych pokryw i zabezpieczenie chłodziarki na górnej półce
9.10 Mocowanie zawiasów przesuwnych do drzwi szafki

indeks

10 Podłączenie do sieci s.220

10.1 Ostrzeżenia
10.2 Pozostałe porady

11 Dostawa do użytkownika s.222

12 Demontaż produktu s.222

1 Ostrzeżenia dotyczące bezpieczeństwa podczas instalacji

Przed rozpoczęciem instalacji produktu należy zapoznać się z poniższymi wskazówkami.

Przed rozpoczęciem instalacji produktu należy zapoznać się z poniższymi wskazówkami. Twoje bezpieczeństwo jest dla nas bardzo ważne. Przed użyciem produktu należy uważnie przeczytać niniejszą instrukcję.

• Instalację musi wykonać wykwalifikowany technik, który zna i stosuje się do przepisów obowiązujących w kraju instalacji oraz instrukcji producenta;
• Jeśli do usunięcia usterek wynikających z nieprawidłowego montażu konieczna okaże się pomoc producenta, taka pomoc nie jest objęta gwarancją;
• Przed uruchomieniem urządzenia usuń opakowanie;
• Po rozpakowaniu produktu należy sprawdzić, czy nie jest on uszkodzony. W razie jakichkolwiek problemów skontaktuj się z serwisem przed przystąpieniem do instalacji i nie podłączaj urządzenia do zasilania;
• Uszkodzony produkt może spowodować zwarcie, porażenie prądem, zagrożenie pożarem i inne zagrożenia;
• Sprawdź, czy w opakowaniu znajdują się jakieś akcesoria lub materiały uzupełniające (worki ze śrubami, dokumentami, broszurami itp.). Jeśli tak, wyjmij je i schowaj;
• Przed zainstalowaniem urządzenia należy upewnić się, że wentylacja jest wystarczająca, by umożliwiać właściwą cyrkulację świeżego powietrza niezbędnego do chłodzenia i ochrony wewnętrznych podzespołów. W zależności od rodzaju instalacji należy wykonać określone otwory, jak pokazano na ilustracji;
• Jeśli do usunięcia usterek wynikających z nieprawidłowego montażu konieczna okaże się pomoc producenta, taka pomoc nie jest objęta gwarancją. Należy postępować zgodnie z instrukcjami instalacji dostarczonymi dla wykwalifikowanego personelu;
• Nieprawidłowy montaż może spowodować uszkodzenie lub obrażenia u ludzi, zwierząt lub mienia. Producent nie ponosi odpowiedzialności za tego typu szkody lub obrażenia;
• Bezpieczne użytkowanie jest zagwarantowane tylko wtedy, gdy instalacja zostanie wykonana prawidłowo, zgodnie z niniejszą instrukcją. W przypadku uszkodzeń powstałych na skutek nieprawidłowego montażu odpowiedzialność ponosi instalator;
• Podczas montażu zaleca się założenie rękawic ochronnych, aby uniknąć obrażeń spowodowanych skaleczeniami;
• Gwarancja nie obejmuje uszkodzeń powstałych na skutek nieprawidłowego montażu;
• W przypadku nieprawidłowego montażu, ingerencji w urządzenie lub nieprawidłowego podłączenia gwarancja na produkt traci ważność;
• Po zainstalowaniu przewód zasilający nie może stykać się z ruchomymi częściami urządzeń kuchennych (np. szufladą) i nie może być poddawany naprężeniom mechanicznym;
• Produkt wymaga stałej wentylacji podczas użytkowania. Nie zakrywaj otworów wentylacyjnych;
• Po zakończeniu instalacji technik musi upewnić się, że produkt został zainstalowany prawidłowo.

Ważne ostrzeżenia

• Aby uniknąć zmian w działaniu produktu, nie należy instalować urządzenia w miejscach narażonych na bezpośrednie działanie promieni słonecznych;
• Zainstaluj i używaj tego produktu w zamkniętym, zakrytym, suchym i dobrze wentylowanym miejscu;
• Nie należy instalować produktu na zewnątrz budynków, w miejscach narażonych na działanie czynników atmosferycznych;
• Produkt należy instalować w pobliżu gniazdka elektrycznego;
• Przechowuj produkt z dala od źródeł ognia;
• Urządzenie należy zainstalować na płaskiej powierzchni, w miejscu odpowiednim do jego rozmiaru i przeznaczenia;
• Wyczyść urządzenie wodą z dodatkiem łagodnego detergentu i osusz miękką ściereczką;
• Urządzenie jest ciężkie, do jego przeniesienia potrzebne są co najmniej dwie osoby;
• Po zainstalowaniu należy odczekać co najmniej 4 godziny przed ponownym uruchomieniem chłodziarki, aby olej sprężarkowy mógł się ułożyć.

Produkt ten przeznaczony jest wyłącznie do montażu w pomieszczeniach domowych lub podobnych, takich jak:

• Kuchnie przeznaczone dla personelu sklepów, biur i innych środowisk pracy;
• Przestrzenie dostępne dla personelu i klientów w hotelach, motelach i innych obiektach o charakterze mieszkalnym;
• Farmy piękności, Noclegi typu Bed & Breakfast (B&B);
• Dla usług gastronomicznych i podobnych zastosowań, z wyłączeniem sprzedaży detalicznej.

Produkt należy zainstalować w miejscu, w którym temperatura otoczenia nie będzie niższa ani wyższa od temperatury roboczej podanej na etykiecie produktu. W przeciwnym razie urządzenie nie będzie działało prawidłowo.

• Rozszerzony zakres temperatur (SN): „Urządzenie to przeznaczone jest do stosowania w temperaturach otoczenia od 10°C do 32°C”;
• Temperatura (N): „Urządzenie to przeznaczone jest do stosowania w temperaturach otoczenia od 16°C do 32°C”;
• Strefa subtropikalna (ST): „Urządzenie to przeznaczone jest do stosowania w temperaturach otoczenia od 16°C do 38°C”;
• Strefa tropikalna (T): „To urządzenie jest przeznaczone do stosowania w temperaturach otoczenia od 16°C do 43°C”.

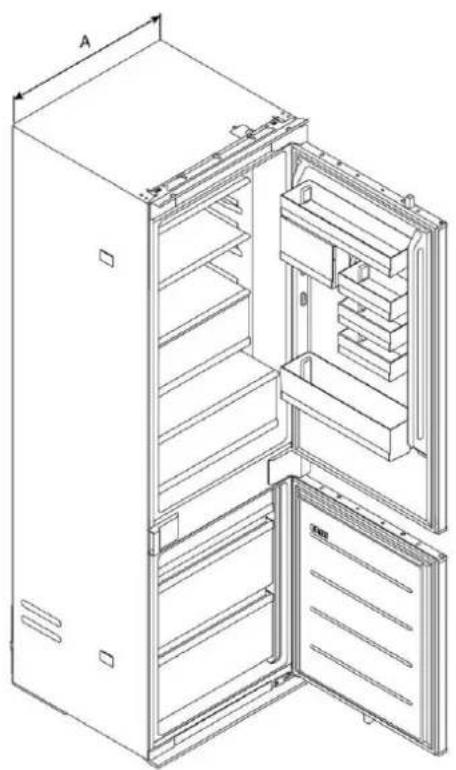

3 Wymiary chłodziarki

Wymiary w mm

Widok aksonometryczny z przodu

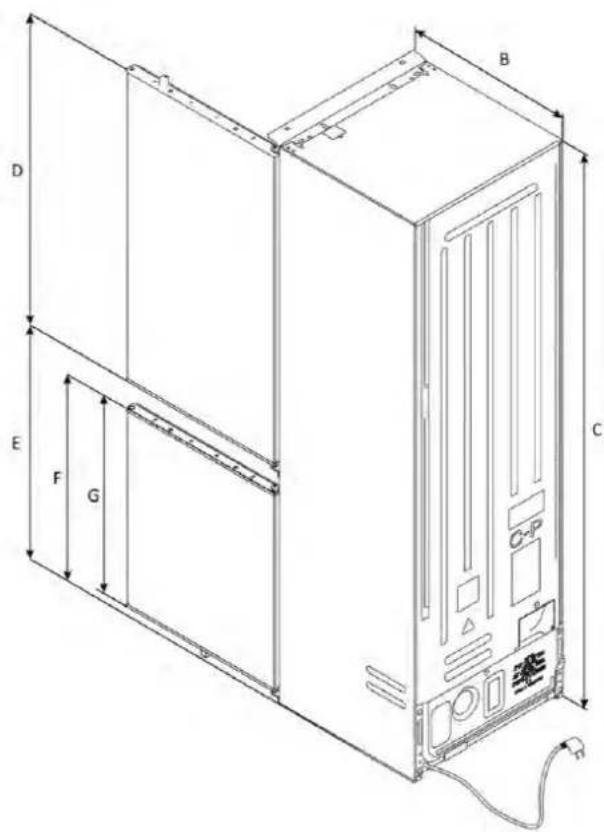

Widok aksonometryczny z tyłu

D B E F G C H

długość kabla 2270mm

Modele	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F (mm)	G (mm)
1	540±2	550±2	1772±2	970	745	662	618
2	540±2	550±2	1935±2	1133	745	662	618
3	690±2	550±2	1935±2	1133	745	662	618

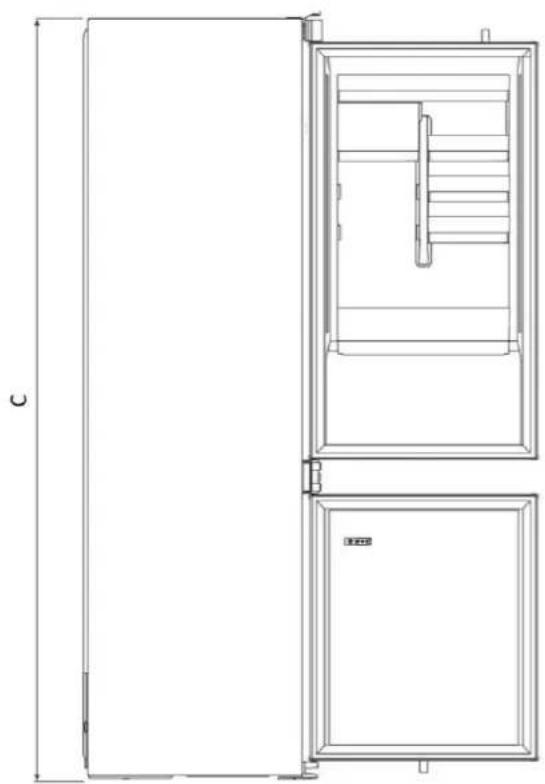

Wymiary w mm

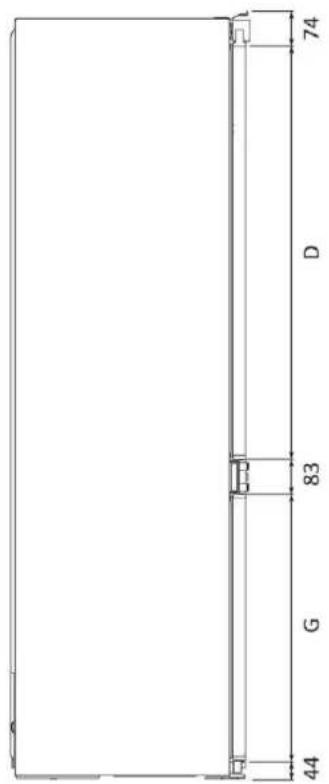

Widok z boku

z zamkniętymi drzwiami

74 D 83 G 44

Widok z góry

z zamkniętymi drzwiami

z otwartymi drzwiami

z otwartymi drzwiami

A B

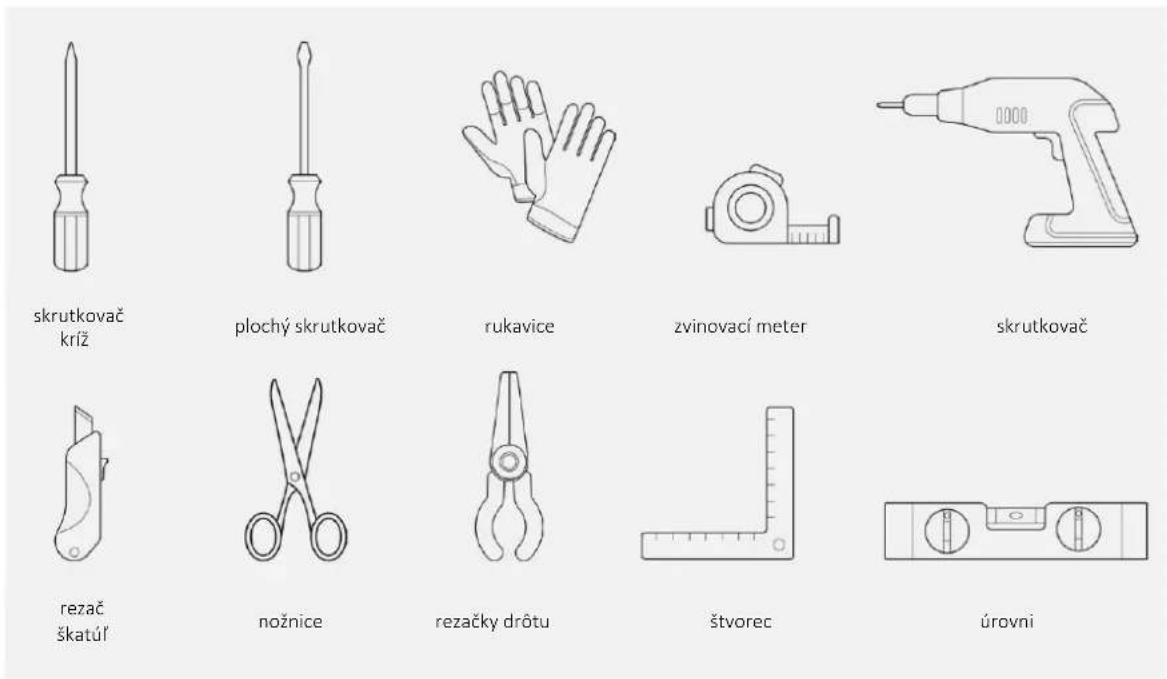

4 Narzędzia instalacyjne

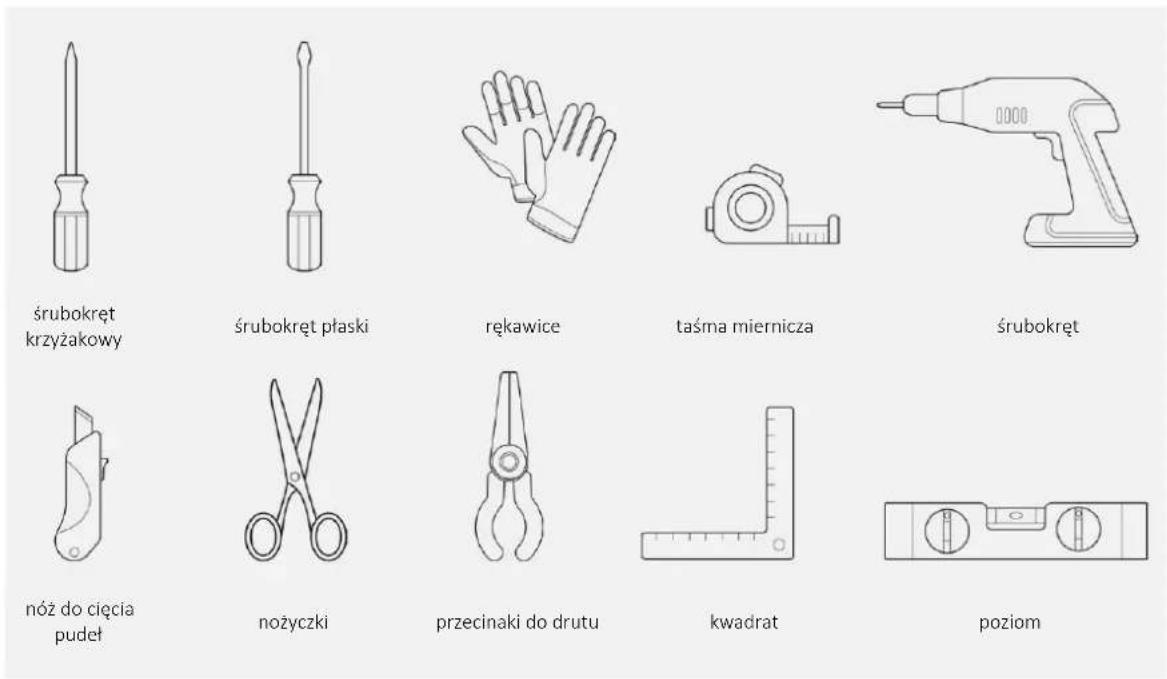

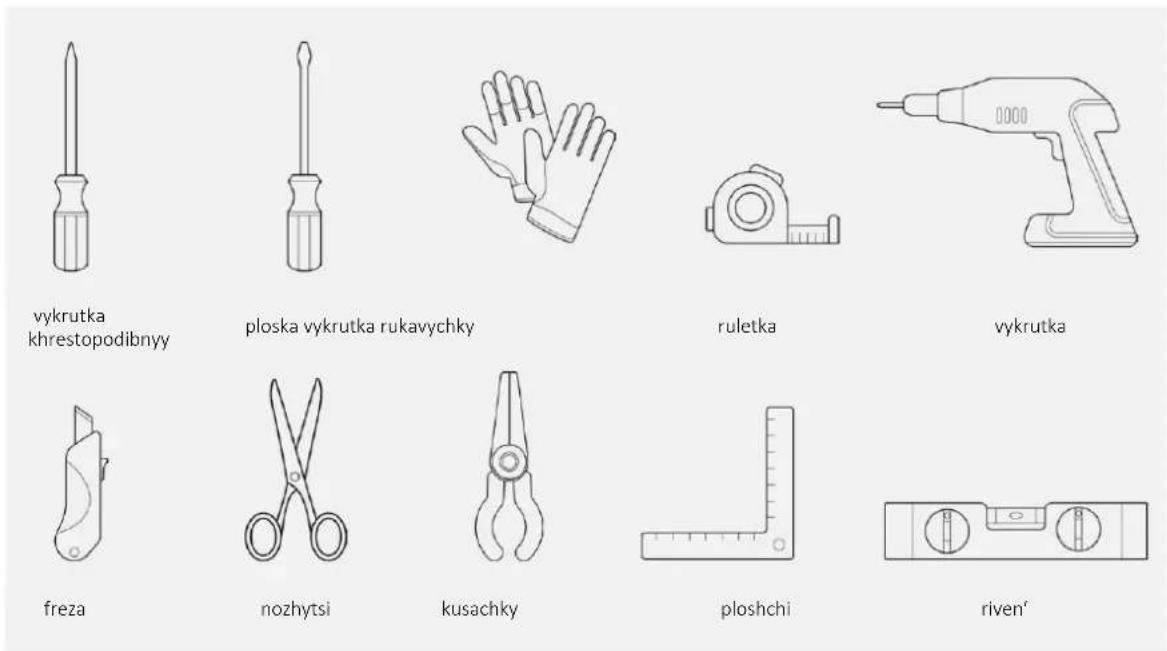

Potrzebne narzędzia

śrubokręt krzyżakowy śrubokręt płaski rękawice taśma miernicza śrubokręt noż do cięcia pudeł nożyczki przecinaki do drutu kwadrat poziom

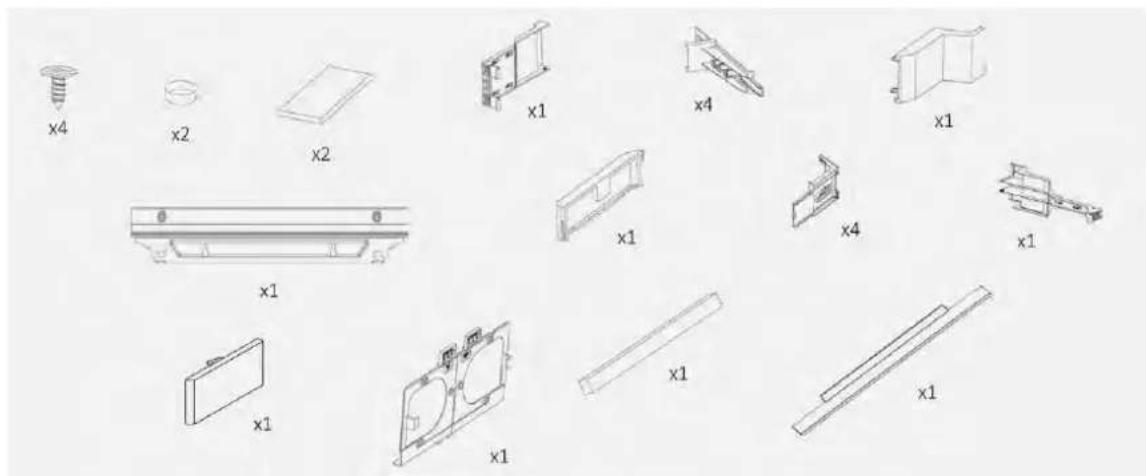

Dostarczone akcesoria

x4 x2 x2 x1 x4 x1 x1 x1 x4 x1 x1 x1 x1

4 Narzędzia instalacyjne

5.1 Środki ostrożności

• Zapewnij wbudowaną komorę bez tylnej ściany;
• W celu zapewnienia wentylacji produktu należy postępować zgodnie z instrukcjami podanymi w niniejszej instrukcji;
• Zaleca się przymocowanie urządzenia do ściany, aby zapobiec jego przewróceniu.

5.2 Wymiary w mm

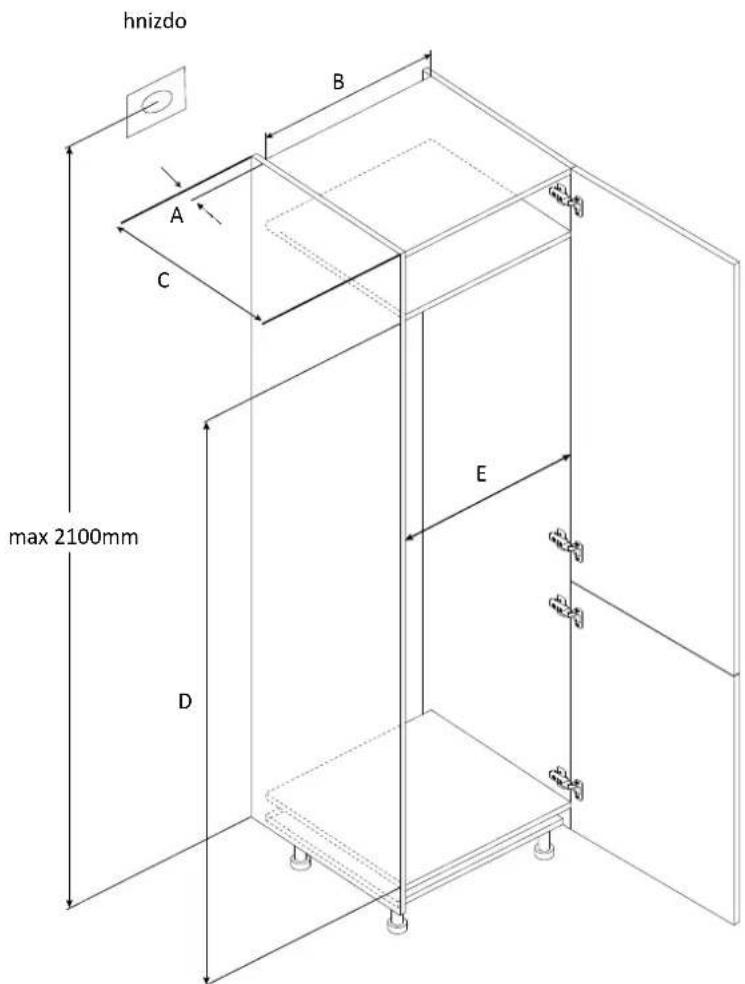

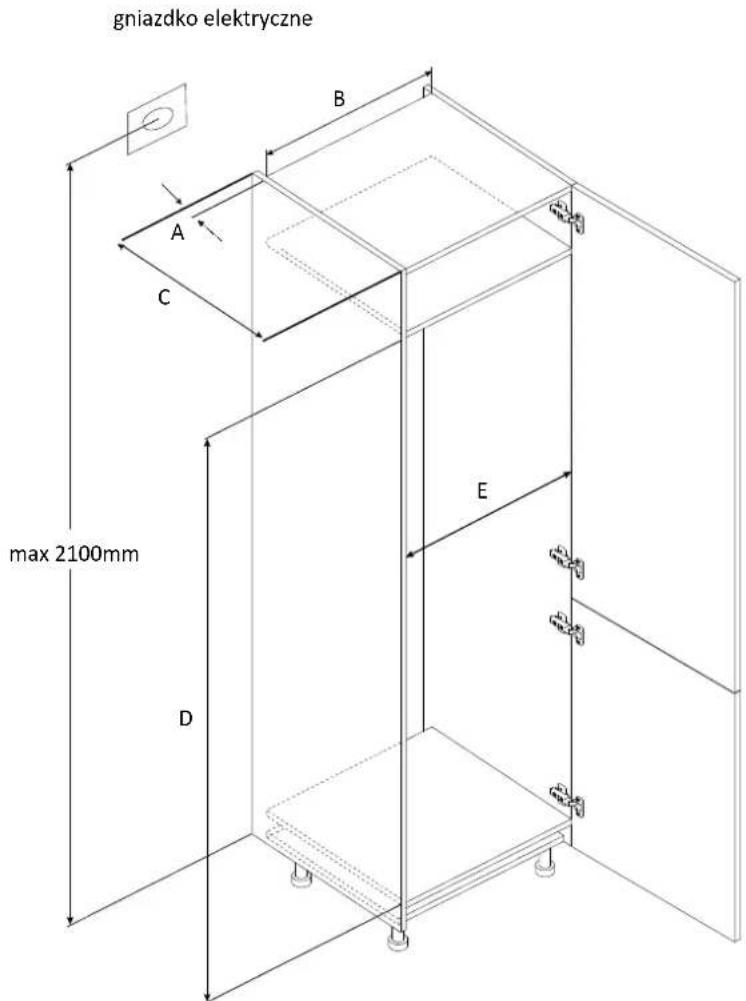

Widok aksonometryczny z przodu

z otwartymi drzwiami

gniazdko elektryczne max 2100mm A B C D E

Modele		A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	Uwaga
1	Min.	50	400	560	1778	560	Zawiasy: 17 mm
	Zalecane			580	1780	562
	Maks.			-	1782	568
2	Min.	50	400	560	1941	560
	Zalecane			580	1943	562
	Maks.			-	1945	568
3	Min.	50	400	560	1941	710
	Zalecane			580	1943	712
	Maks.			-	1945	718

6 Montaż szafki i wentylacja

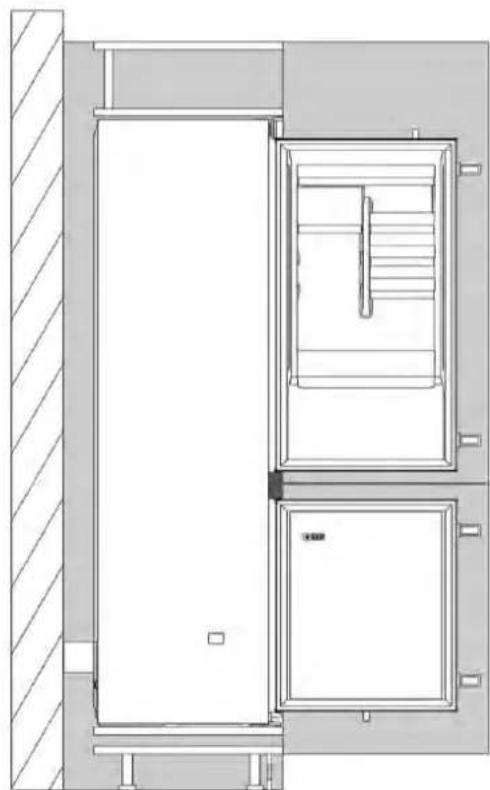

6.1 Montaż w kolumnie

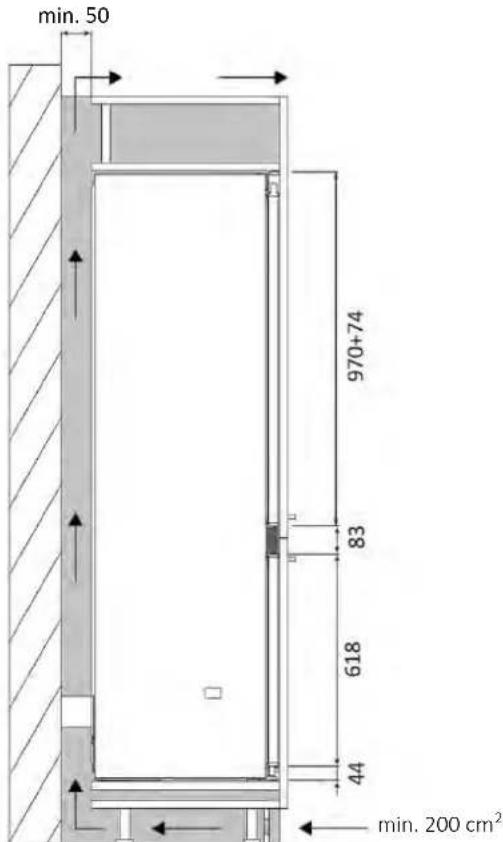

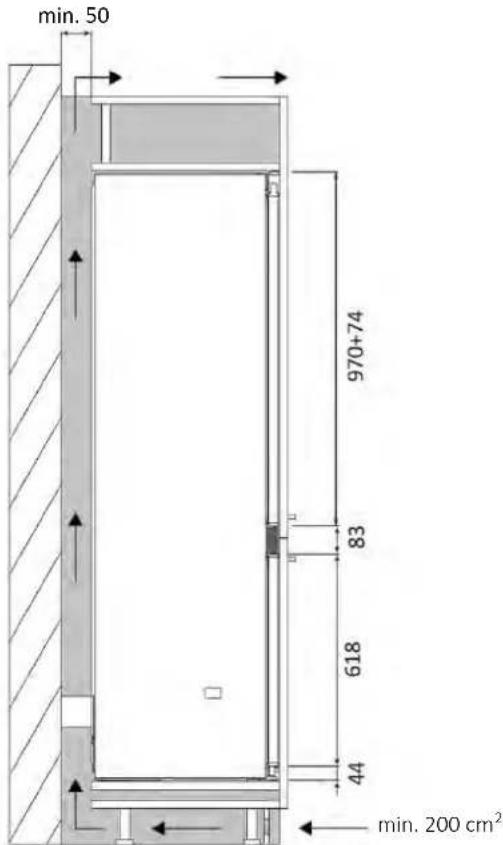

Przekrój boczny

min. 50 970+74 83 618 44 min. 200 cm²

Przekrój boczny

Jeżeli nie ma możliwości wycięcia otworu w listwie przypodłogowej, należy znaleźć rozwiązanie alternatywne, które zapewni odpowiednią cyrkulację powietrza.

Możesz obejrzeć film dotyczący instalacji produktu, skanując kod QR.

8 Zmień kierunek otwierania drzwi

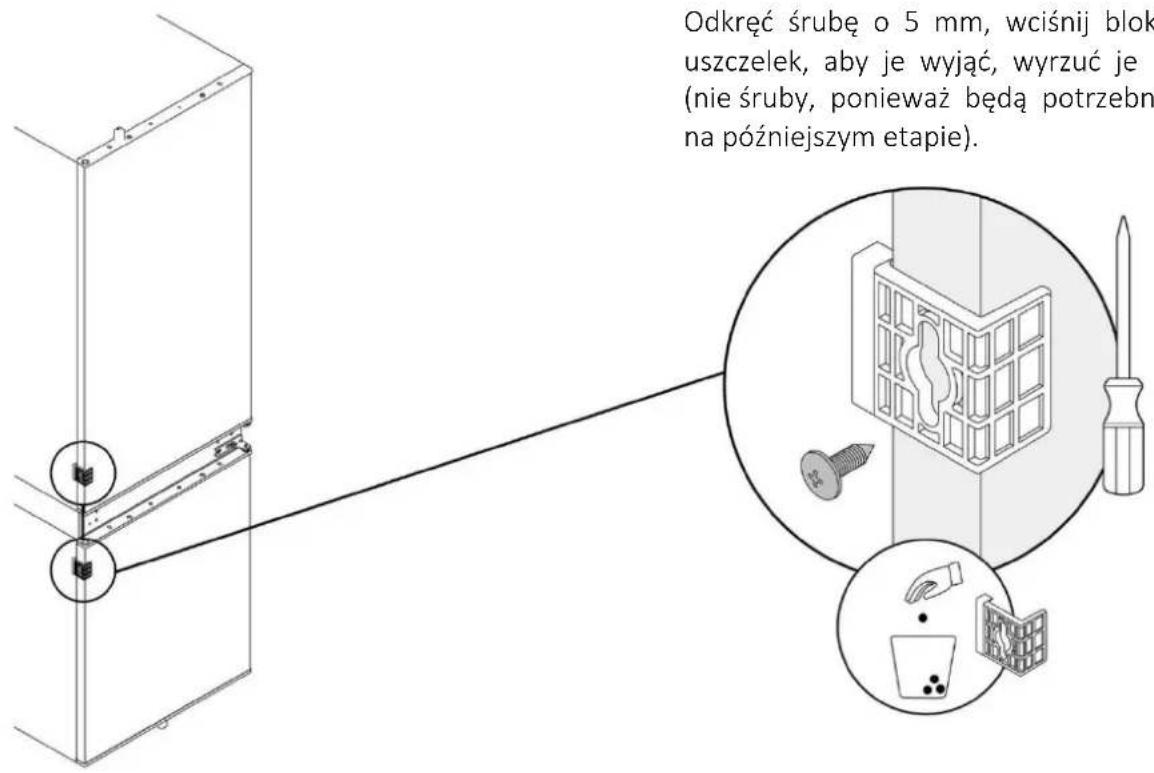

8.1 Odblokowywanie drzwi

Odkręć śrubę o 5 mm, wciśnij blok uszczelek, aby je wyjąć, wyrzuć je (nie śruby, ponieważ będą potrzebn na późniejszym etapie).

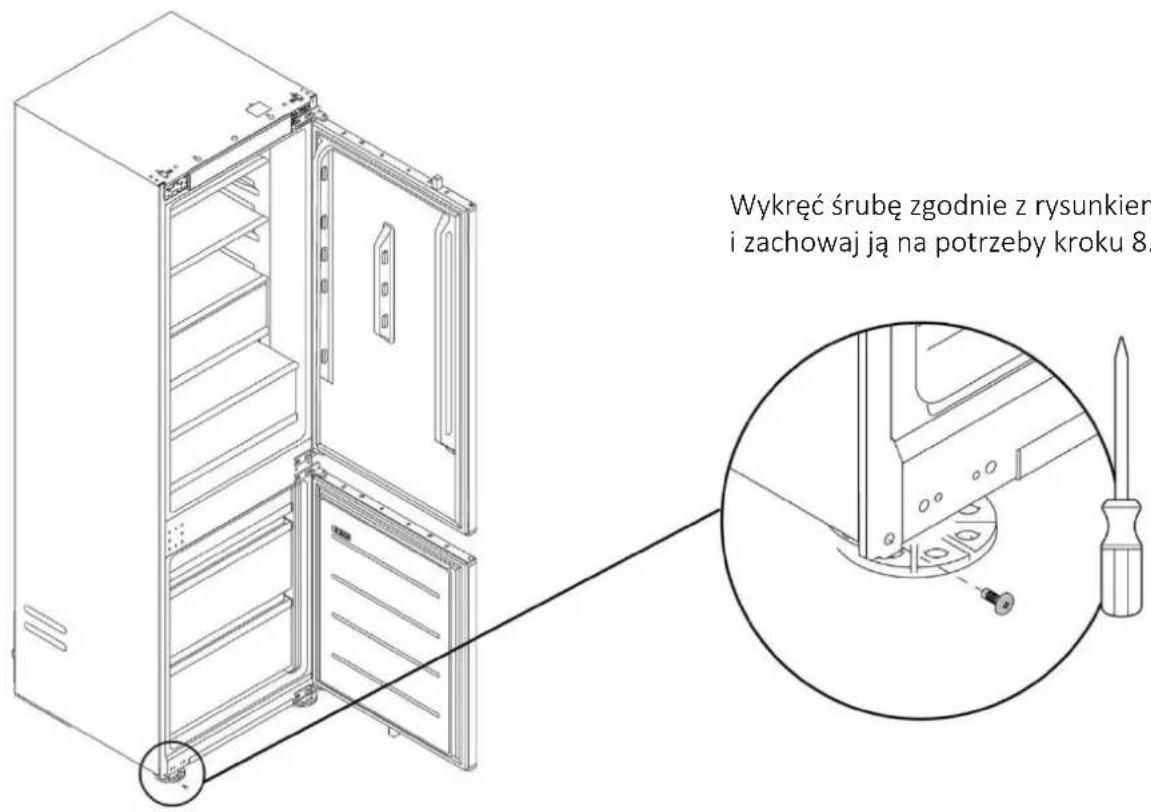

8.2 Wykręcanie dolnej śruby

Wykręć śrubę zgodnie z rysunkiem i zachowaj ją na potrzeby kroku 8.

UWAGA: Poniższe instrukcje należy stosować wyłącznie w przypadku konieczności zmiany kierunku otwierania drzwi; w przeciwnym razie należy przejść do następnego akapitu (strona 16).

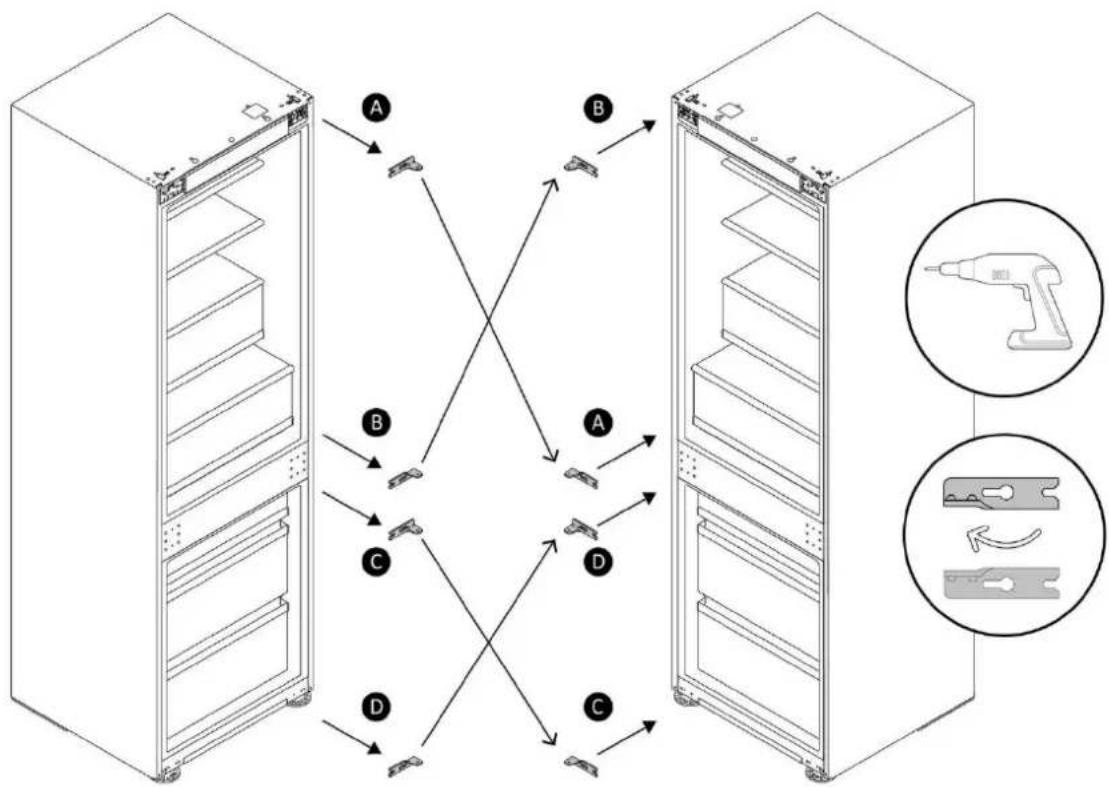

8.3 Odwracanie zawiasów

Obróć zawiasy o 180° i zamontuj je tak, jak pokazano na schemacie.
    subgraph_Server_Rack1["Server Rack"]
        A1["A"] --> B1["B"]
        B1 --> C1["C"]
        C1 --> D1["D"]
        D1 --> A2["A"]
        A2 --> B2["B"]
        B2 --> C2["C"]
        C2 --> D2["D"]
        D2 --> A3["A"]
        A3 --> B3["B"]
        B3 --> C3["C"]
        C3 --> D3["D"]
        D3 --> A4["A"]
        A4 --> B4["B"]
        B4 --> C4["C"]
        C4 --> D4["D"]
        D4 --> A5["A"]
        A5 --> B5["B"]
        B5 --> C5["C"]
        C5 --> D5["D"]
        D5 --> A6["A"]
        A6 --> B6["B"]
        B6 --> C6["C"]
        C6 --> D6["D"]
        D6 --> A7["A"]
        A7 --> B7["B"]
        B7 --> C7["C"]
        C7 --> D7["D"]
        D7 --> A8["A"]
        A8 --> B8["B"]
        B8 --> C8["C"]
        C8 --> D8["D"]
        D8 --> A9["A"]
        A9 --> B9["B"]
        B9 --> C9["C"]
        C9 --> D9["D"]
        D9 --> A10["A"]
        A10 --> B10["B"]
        B10 --> C10["C"]
        C10 --> D10["D"]
        D10 --> A11["A"]
        A11 --> B11["B"]
        B11 --> C11["C"]
        C11 --> D11["D"]
        D11 --> A12["A"]
        A12 --> B12["B"]
        B12 --> C12["C"]
        C12 --> D12["D"]
        D12 --> A13["A"]
        A13 --> B13["B"]
        B13 --> C13["C"]
        C13 --> D13["D"]
        D13 --> A14["A"]
        A14 --> B14["B"]
        B14 --> C14["C"]
        C14 --> D14["D"]
        D14 --> A15["A"]
        A15 --> B15["B"]
        B15 --> C15["C"]
        C15 --> D15["D"]
        D15 --> A16["A"]
        A16 --> B16["B"]
        B16 --> C16["C"]
        C16 --> D16["D"]
        D16 --> A17["A"]
        A17 --> B17["B"]
        B17 --> C17["C"]
        C17 --> D17["D"]
        D17 --> A18["A"]
        A18 --> B18["B"]
        B18 --> C18["C"]
        C18 --> D18["D"]
        D18 --> A19["A"]
        A19 --> B19["B"]
        B19 --> C19["C"]
        C19 --> D19["D"]

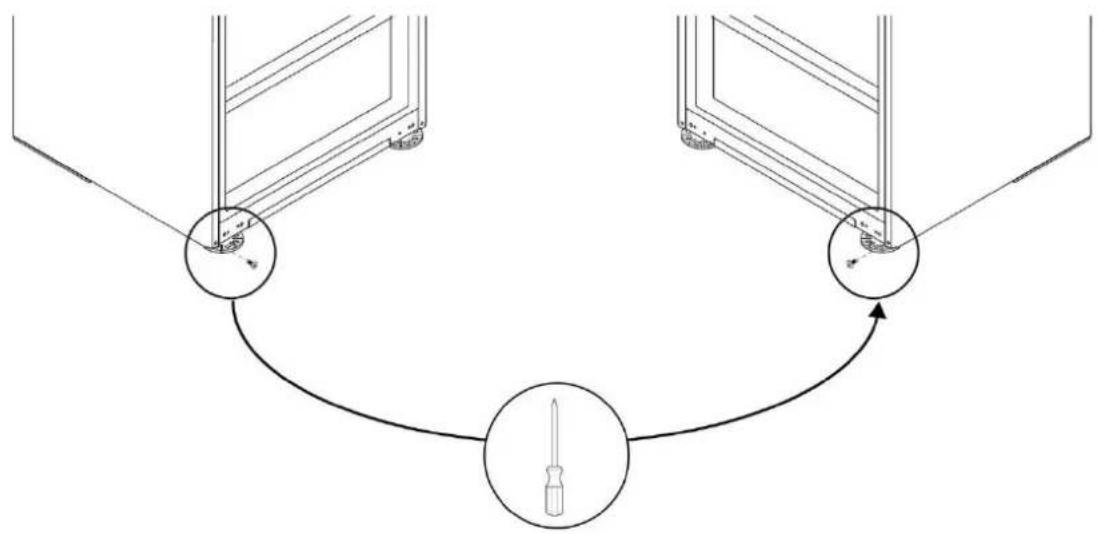

8.4 Przykręcanie dolnej śruby po przeciwnej stronie chłodziarki

Dokręć śrubę (z kroku 8.2) po przeciwnej stronie chłodziarki, jak pokazano na schemacie.

9 Instrukcje montażu chłodziarki

Zanim przejdziesz dalej, jeśli jeszcze nie wykonałeś kroku 8.1, zrób to teraz.

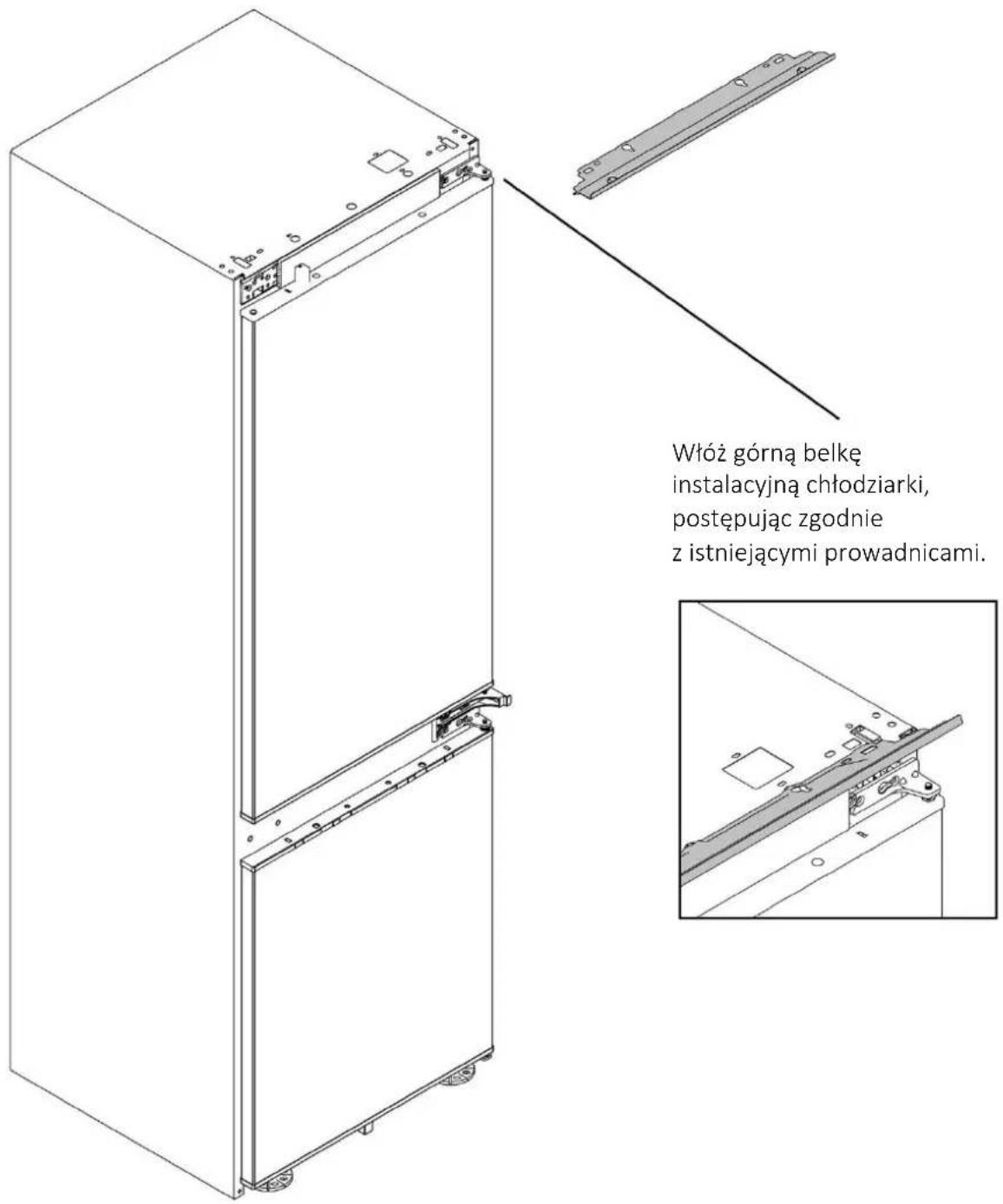

9.1 Montaż górnego drążka montażowego chłodziarki

Włóż górną belkę instalacyjną chłodziarki, postępując zgodnie z istniejącymi prowadnicami.

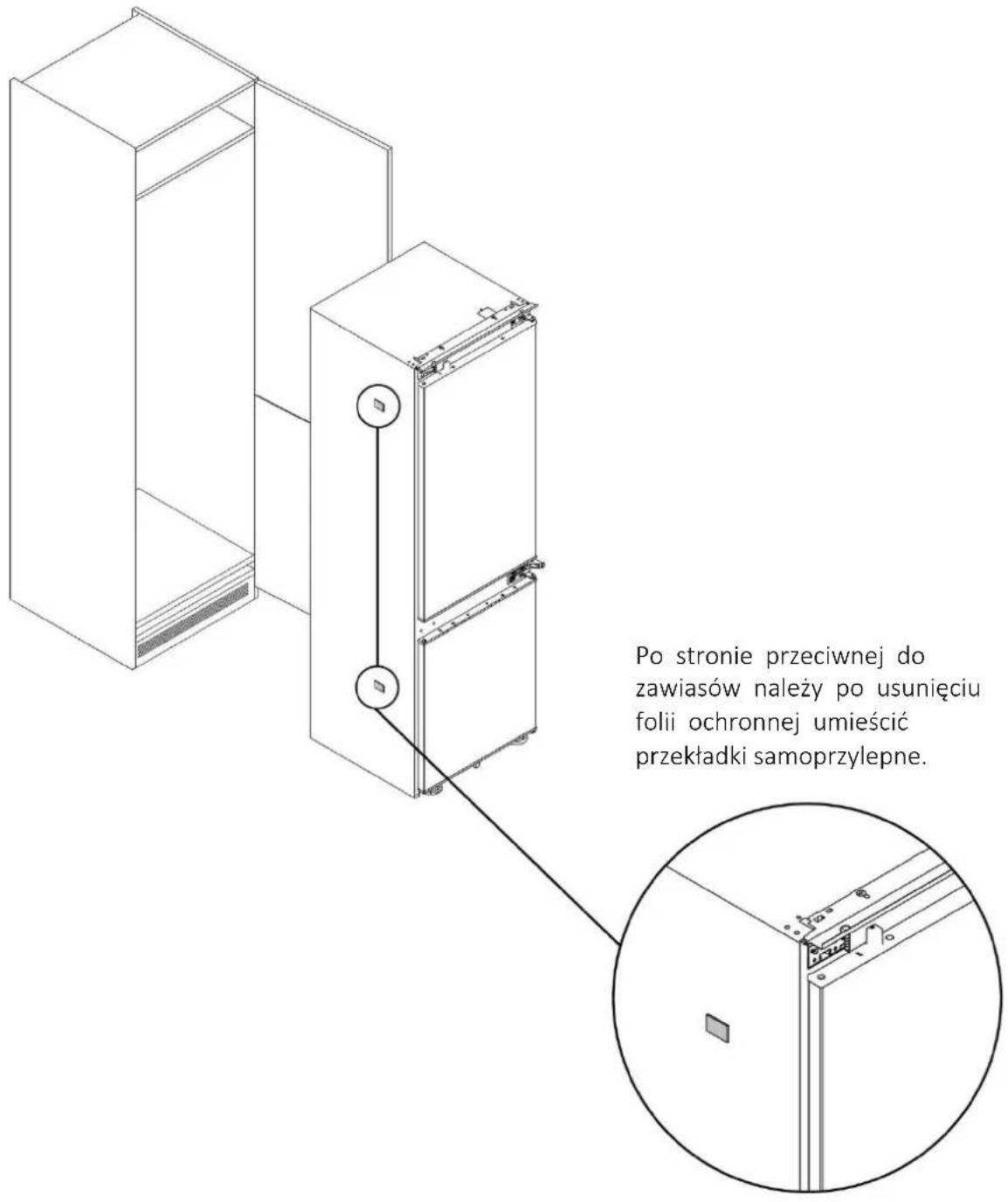

9.2 Nakładanie przekładek samoprzylepnych na bok chłodziarki

Po stronie przeciwnej do zawiasów należy po usunięciu folii ochronnej umieścić przekładki samoprzylepne.

9 Instrukcje montażu chłodziarki

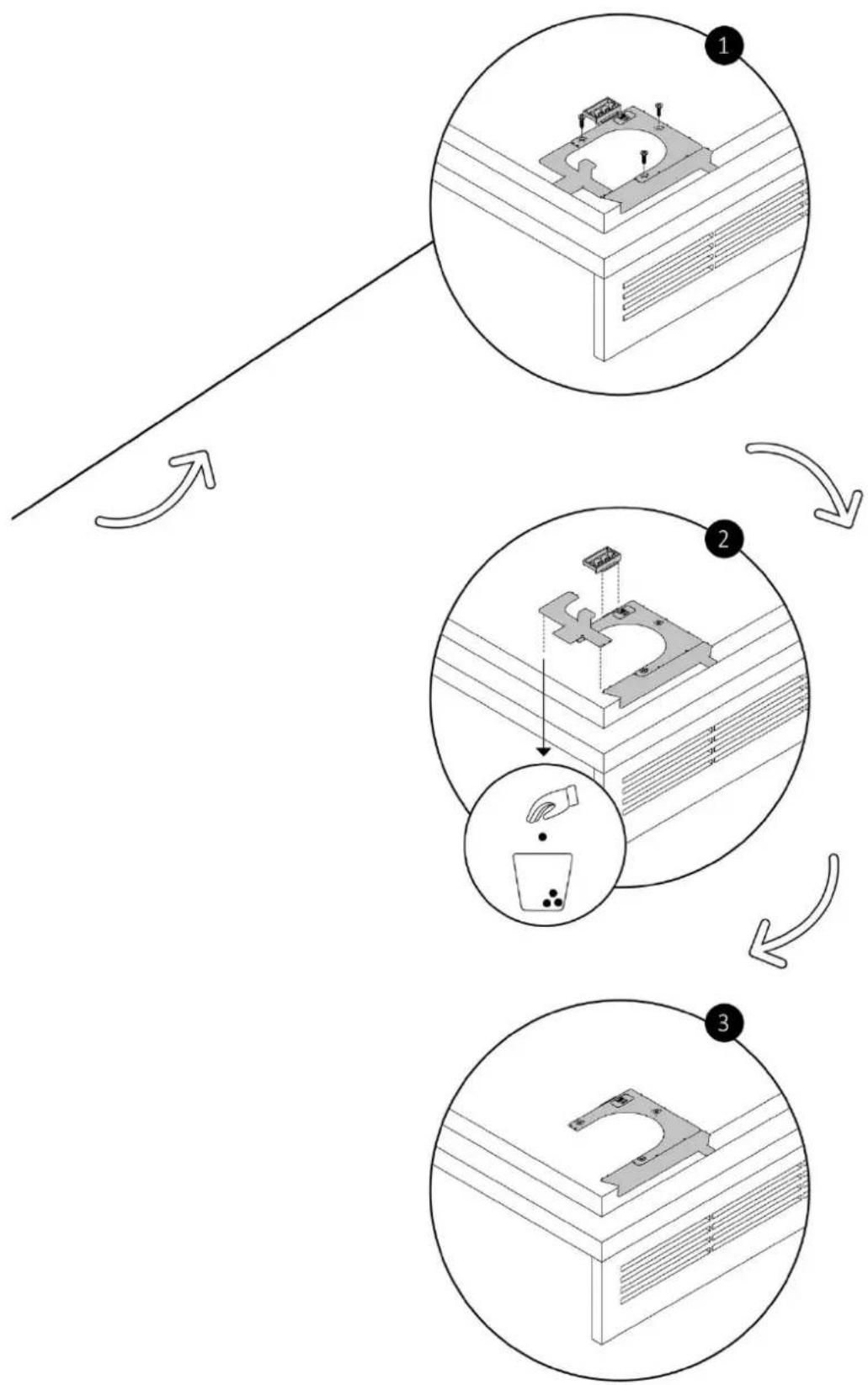

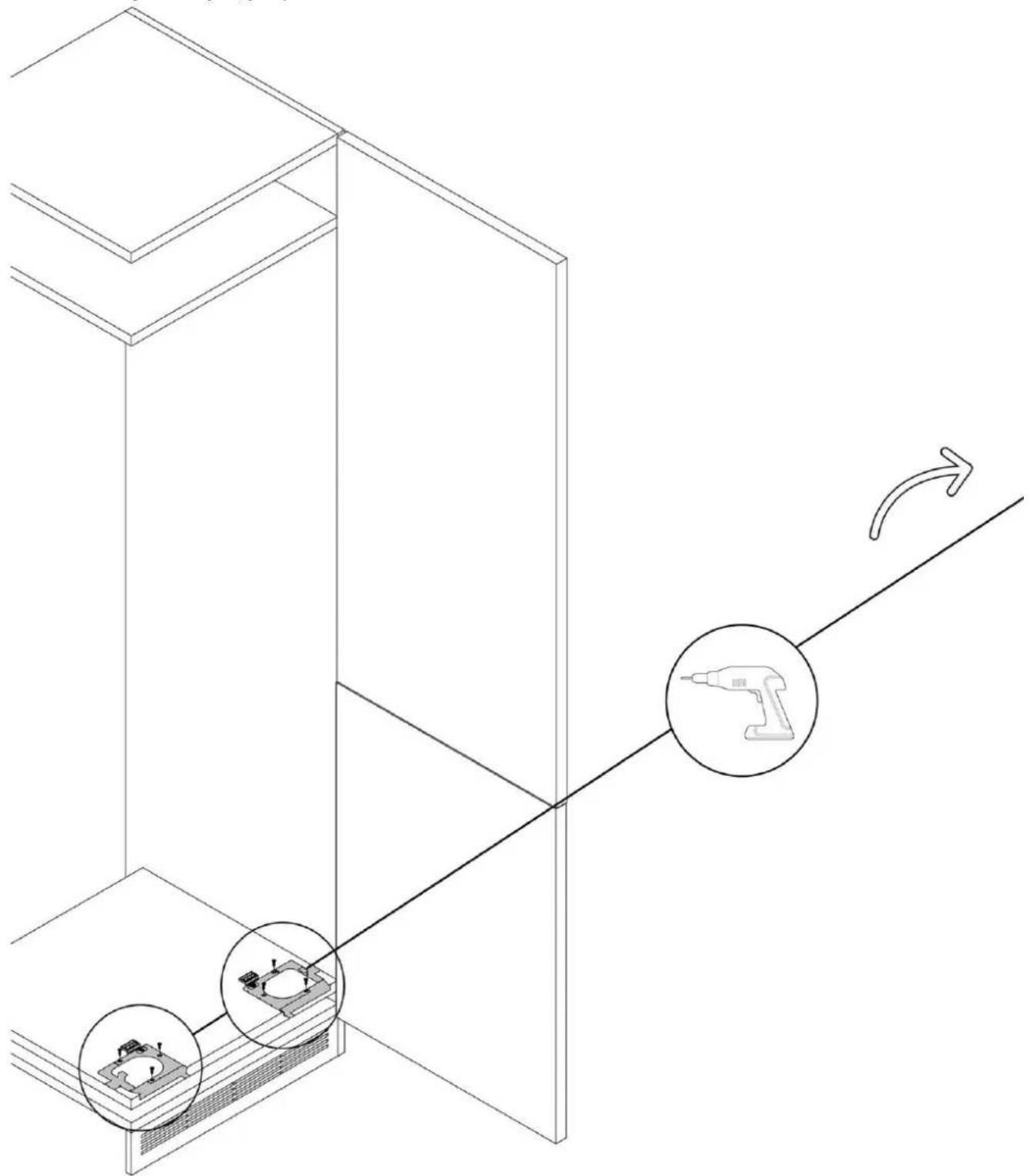

9.3 Centrowanie nóżek chłodziarki

Zamontuj wskaźniki centrujące nóżek na spodzie szafki za pomocą dołączonych śrub. Usuń wszelkie zbędne części, jak pokazano na schemacie.

9.3 Centrowanie nożek chłodziarki

9 Instrukcje montażu chłodziarki

OSTRZEŻENIE: Przed włożeniem chłodziarki do szafki, przeciągnij przewód zasilający i tymczasowo zamocuj go u góry taśmą klejącą. Następnie dwie osoby powinny podnieść produkt i wsunąć go do wnęki, uważając, aby nie uszkodzić przewodu zasilającego. Upewnij się, że gniazdko elektryczne jest swobodnie dostępne.

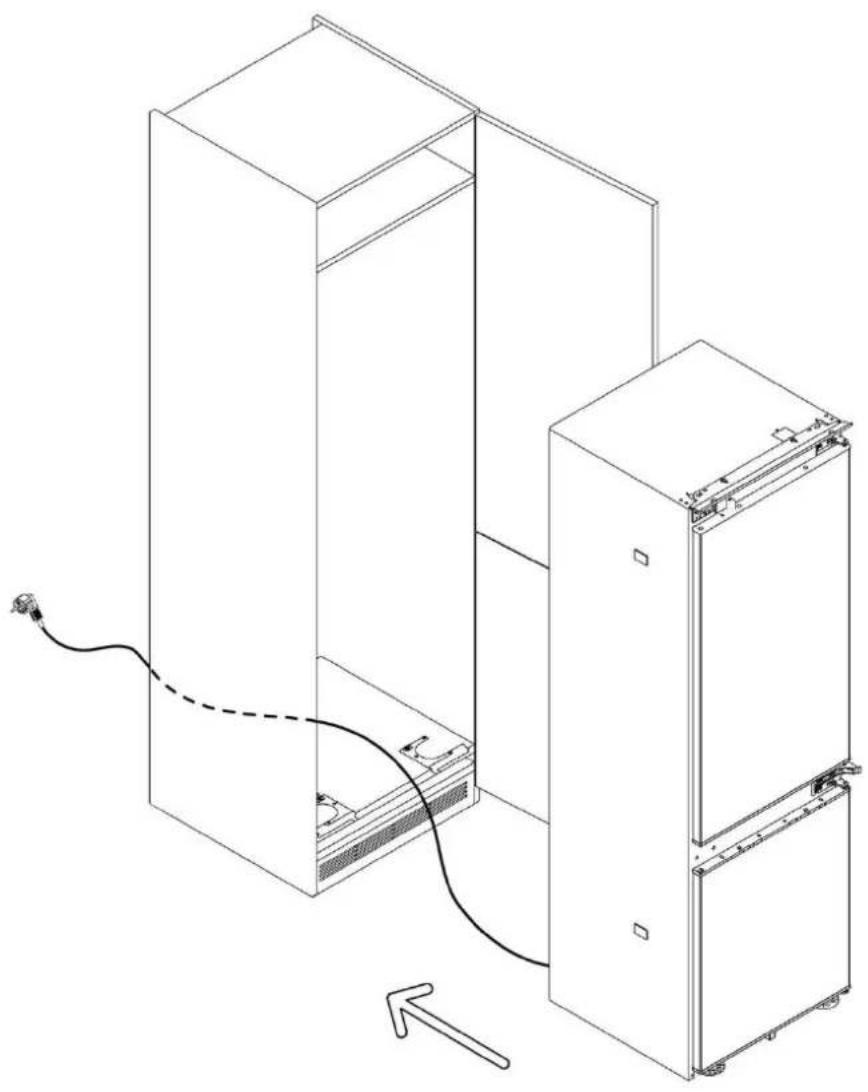

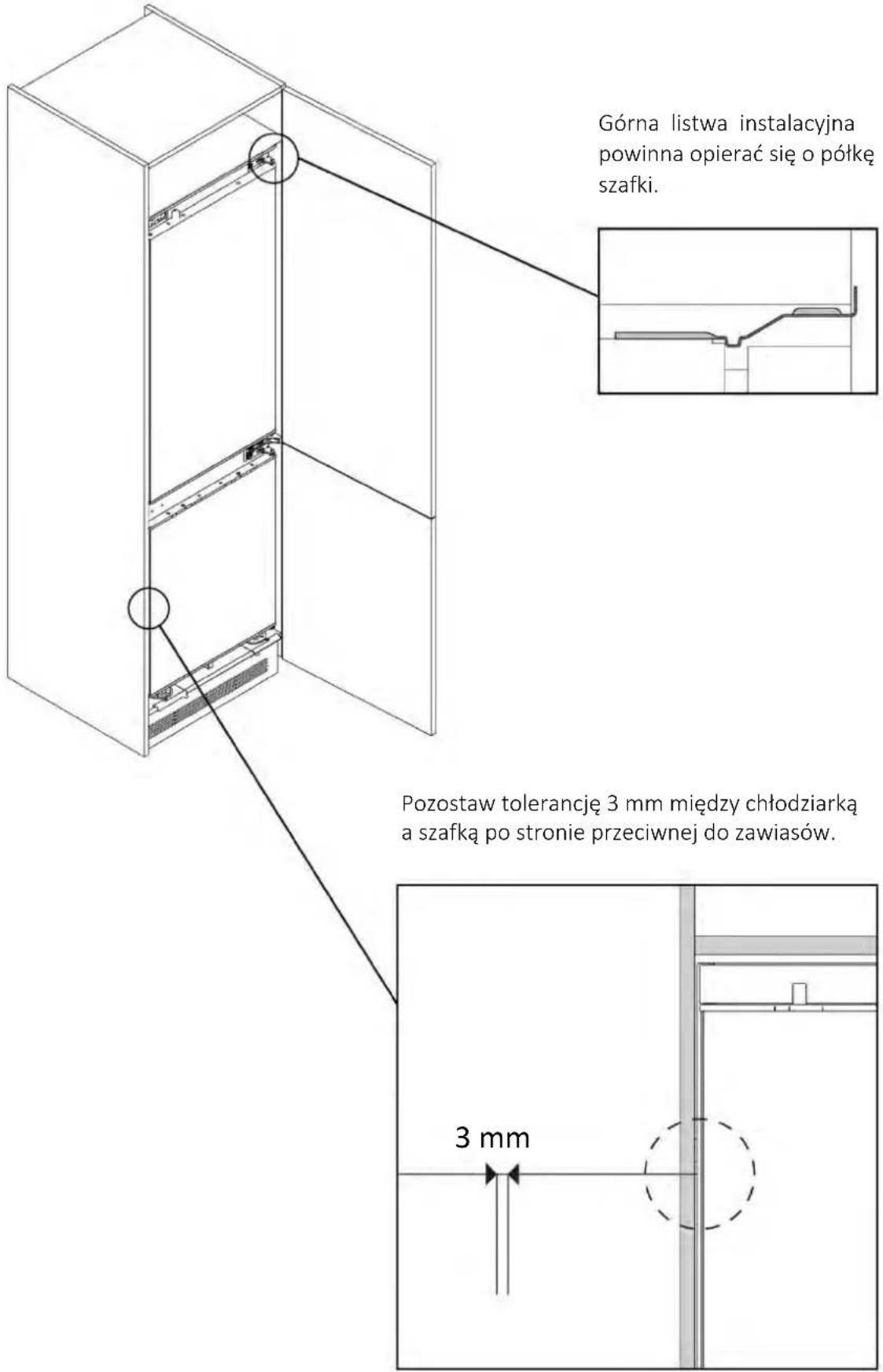

9.4 Montaż do zabudowy

9.4 Montaż do zabudowy

Górna listwa instalacyjna powinna opierać się o półkę szafki. Pozostaw tolerancję 3 mm między chłodziarką a szafką po stronie przeciwnej do zawiasów. 3 mm

9 Instrukcje montażu chłodziarki

9.5 Zabezpieczenie nóżek chłodziarki

Zdejmij żebro z elementu centrującego stopę. Ustaw odpowiednią wysokość i przymocuj nóżki chłodziarki do szafki za pomocą dołączonych śrub.

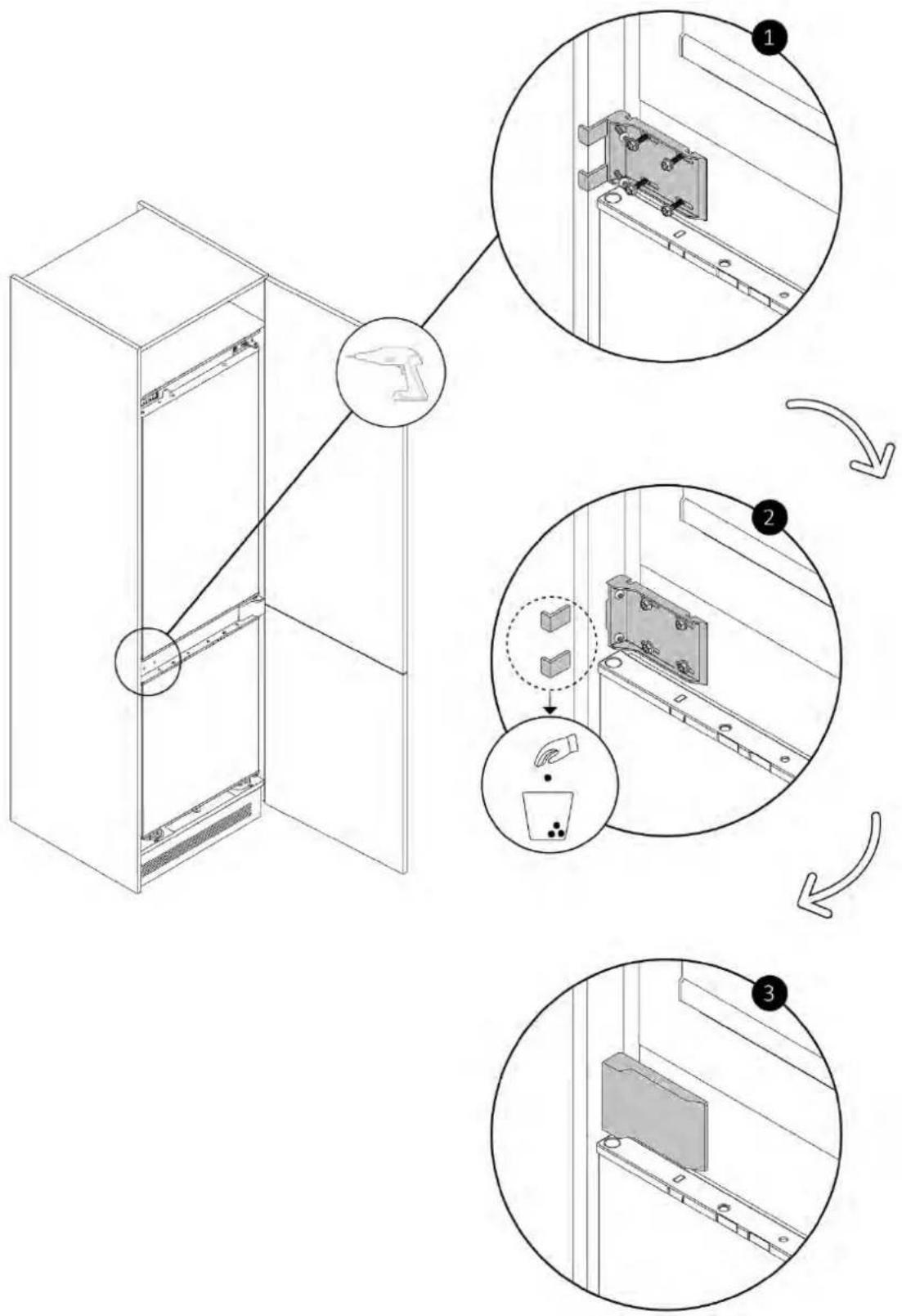

9.6 Montaż uchwytów centralnych i osłon

Za pomocą dołączonych śrub przymocuj uchwyt do otworu w chłodziarcz. Zdejmij żebro pozycjonujące. Na koniec założ pokrywę.

9 Instrukcje montażu chłodziarki

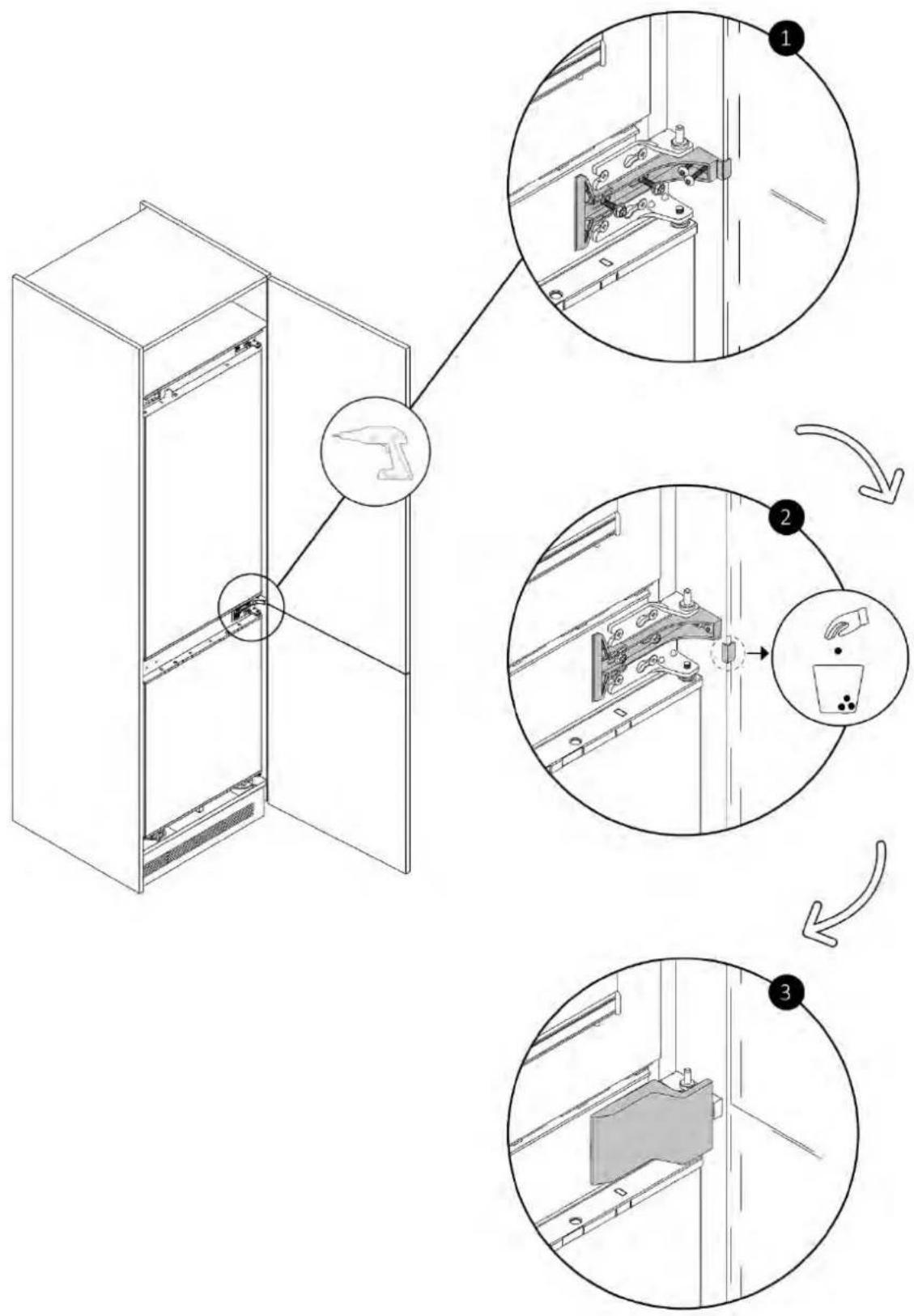

9.6 Montaż uchwytów centralnych i osłon

Za pomocą dołączonych śrub przymocuj wspornik po stronie przeciwnej do zawiasów. Zdejmij żebra pozycjonujące. Na koniec założ pokrywę.

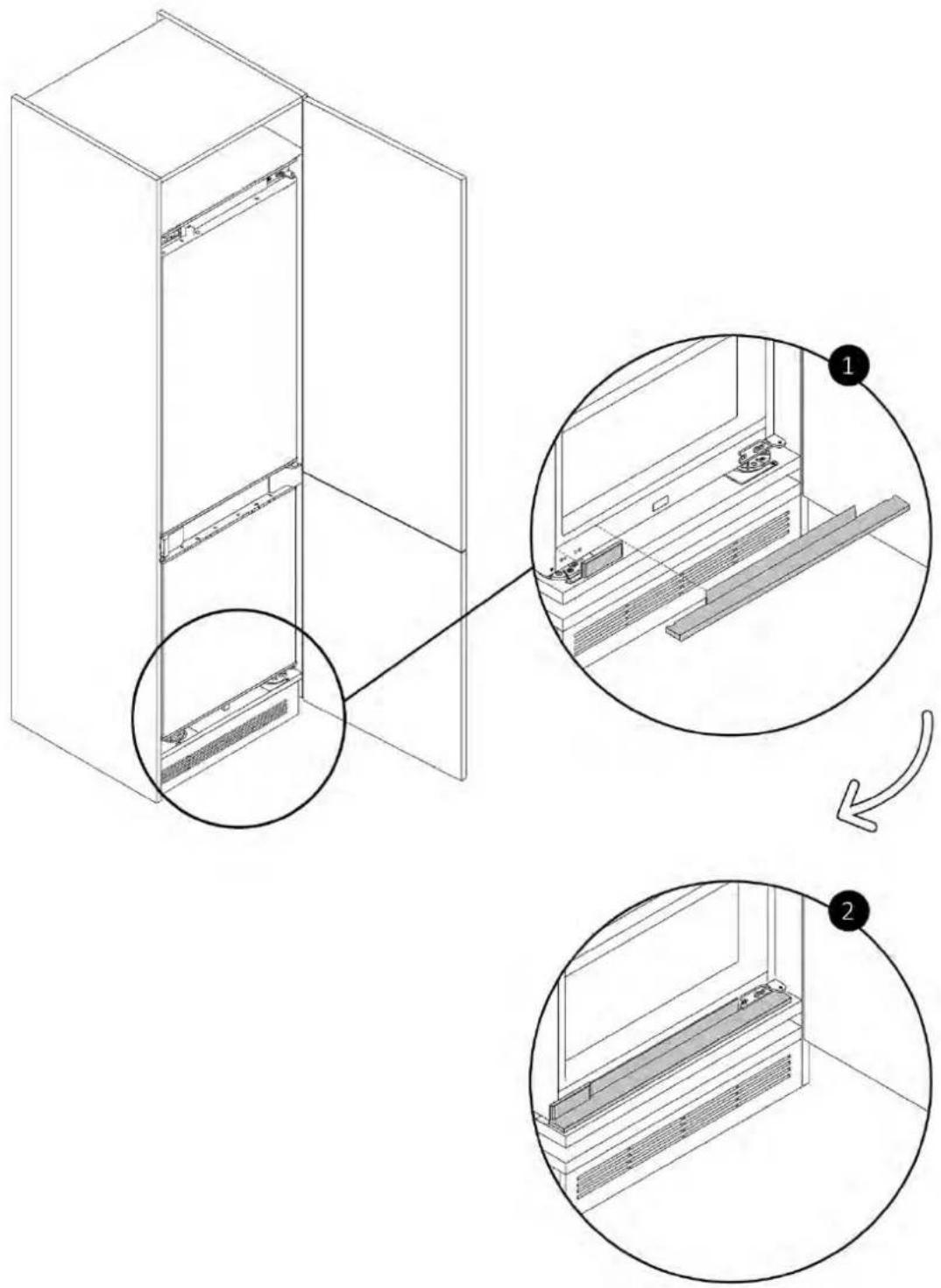

9.7 Montaż dolnych pokryw

Założ dwie dolne pokrywy i zabezpiecz je tak, jak pokazano na schemacie.

9 Instrukcje montażu chłodziarki

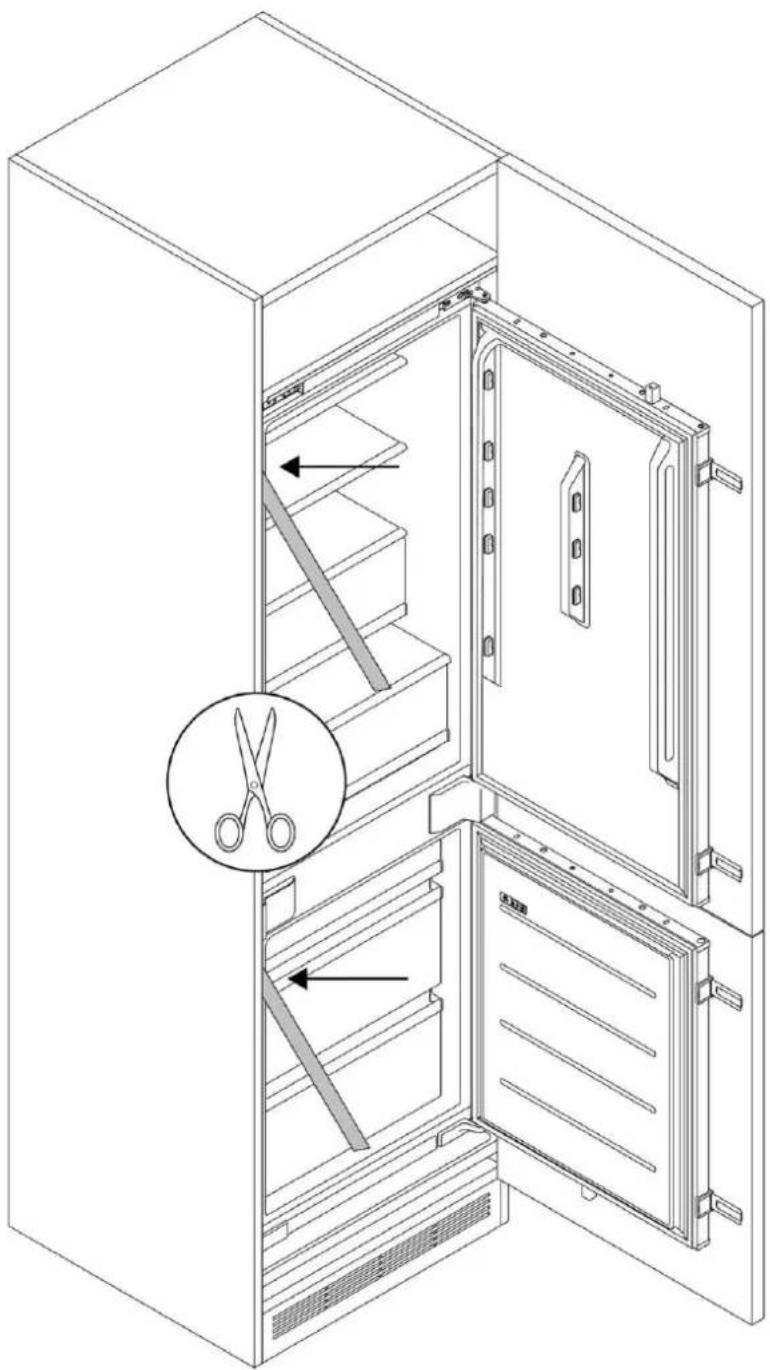

9.8 Nakładanie uszczelek na boki chłodziarki

Przytnij uszczelki na odpowiednią długość i przymocuj je do boku chłodziarki, po stronie przeciwnej do zawiasów.

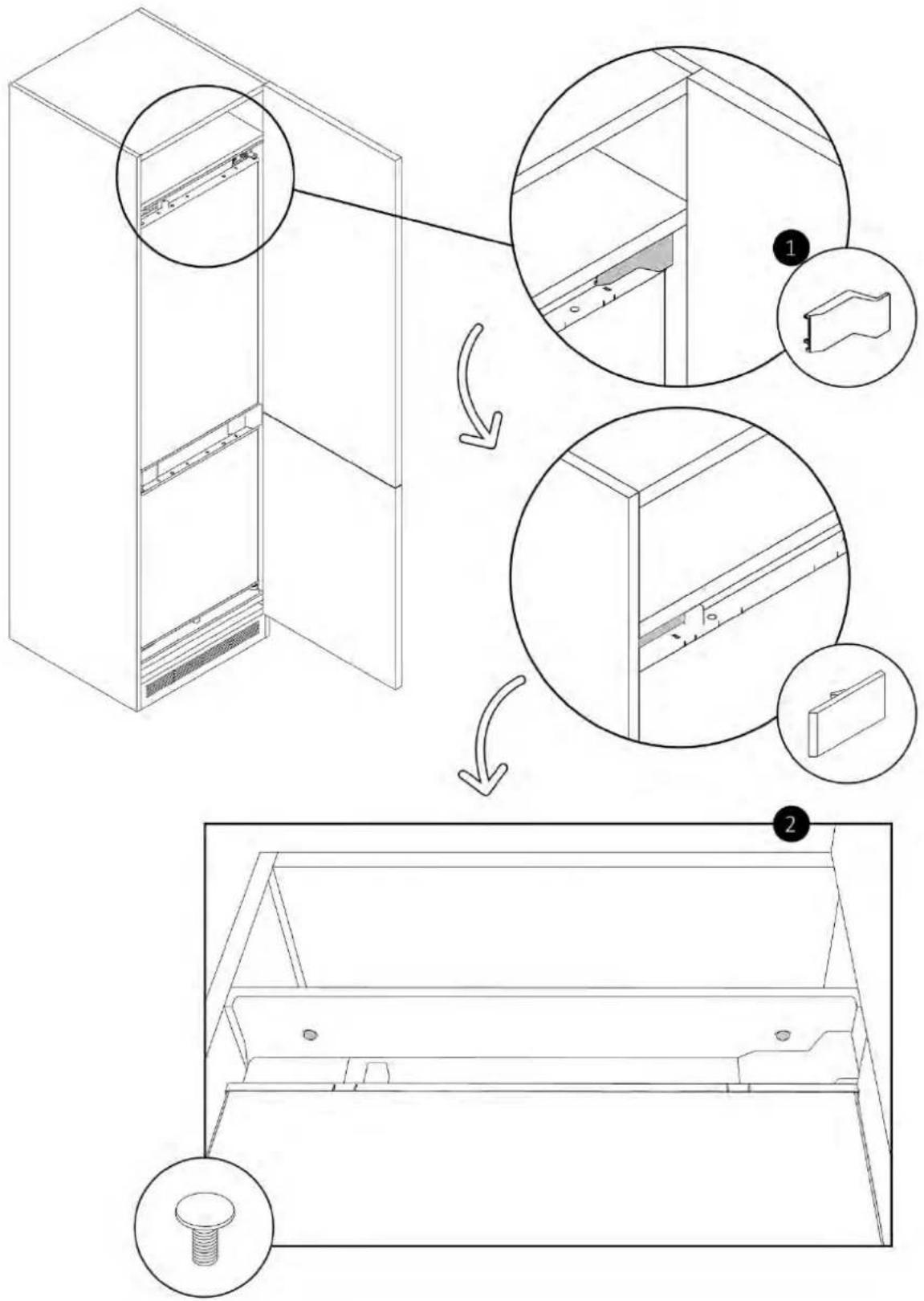

9.9 Montaż górnych pokryw i zabezpieczenie chłodziarki na górnej półce

Za pomocą dołączonych śrub przymocuj górny panel przedni do półki szafki, a następnie zakryj górny zawias i przeciwną stronę osłonami.

9 Instrukcje montażu chłodziarki

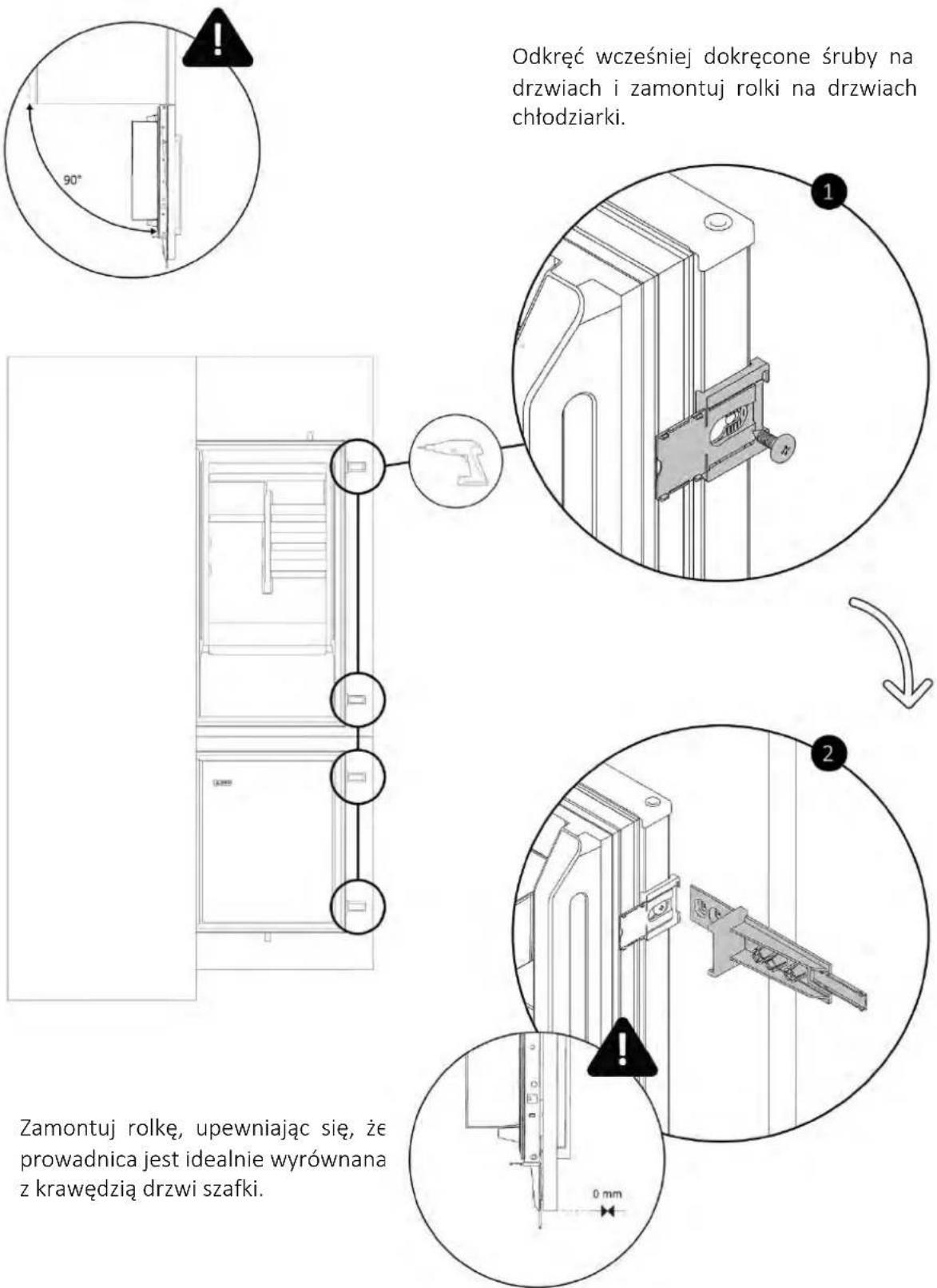

9.10 Mocowanie zawiasów przesuwnych do drzwi szafki

Przed rozpoczęciem upewnij się, że drzwi szafki i drzwi chłodziarki są idealnie otwarte pod kątem 90 stopni.

Odkręć wcześniej dokręcone śruby na drzwiach i zamontuj rolki na drzwiach chłodziarki. Zamontuj rolkę, upewniając się, że prowadnica jest idealnie wyrównana z krawędzią drzwi szafki.

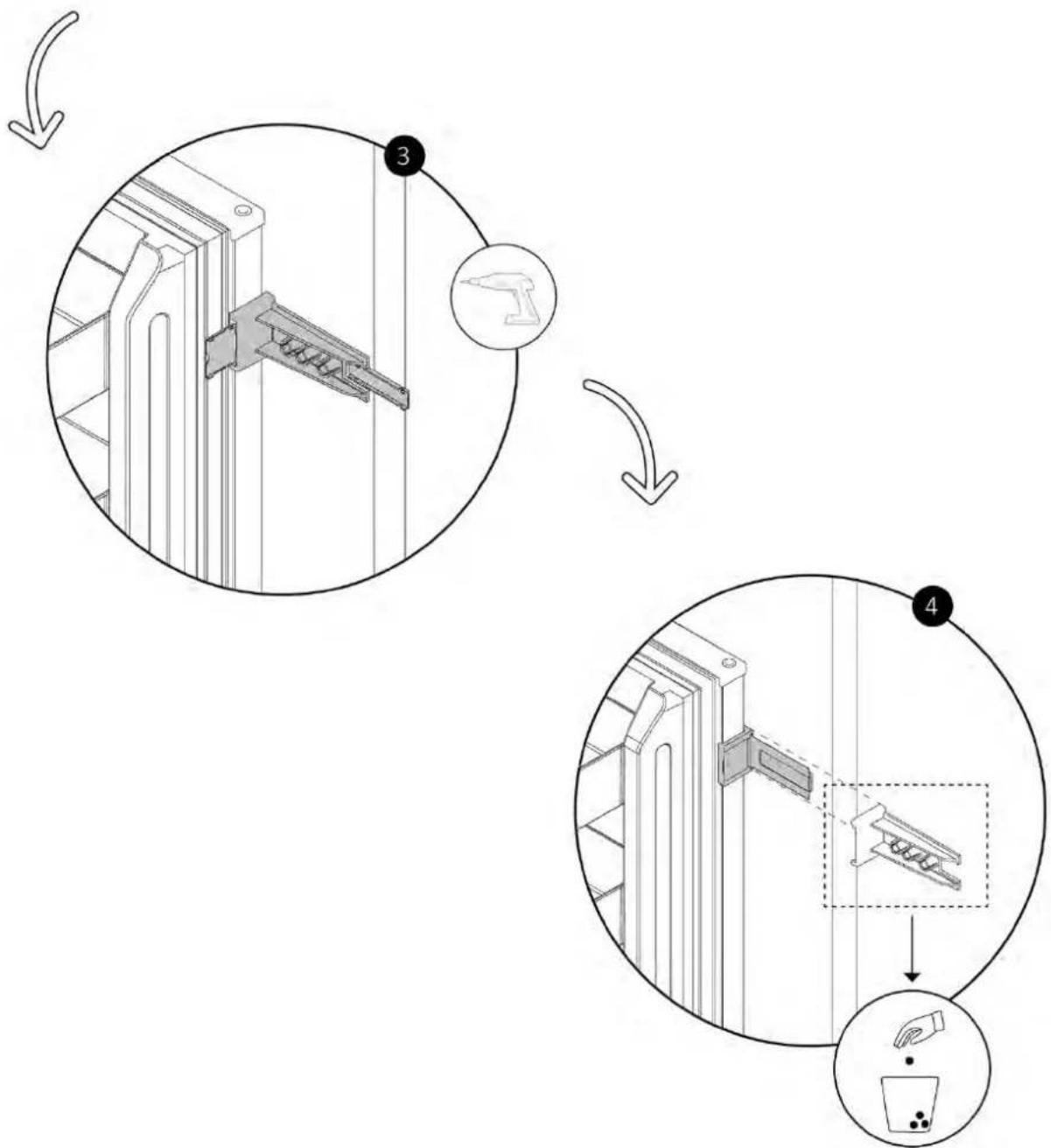

9.10 Mocowanie zawiasów przesuwnych do drzwi szafki

Za pomocą śrubokręta przymocuj rolki do drzwi szafki. Następnie usuń prowadnice tak, jak pokazano na schemacie.

Aby bezpiecznie wykonać podłączenie elektryczne urządzenia, należy przestrzegać następujących ostrzeżeń:

• Wszelkie naprawy, instalacje i konserwacje wykonane nieprawidłowo mogą stanowić poważne zagrożenie dla użytkownika;
• Producent nie bierze odpowiedzialności za bezpośrednie lub pośrednie szkody powstałe na skutek nieprawidłowej instalacji, konserwacji lub napraw.
• Firma nie odpowiada również za szkody powstałe na skutek braku lub przerwania uziemienia (np. porażenie prądem);
• Podłączaj produkt wyłącznie przy użyciu dołączonego przewodu zasilającego;
• Produkt musi być podłączony do instalacji elektrycznej wykonanej przez fachowca;
• W przypadku uszkodzeń powstałych na skutek nieprawidłowego podłączenia gwarancja traci ważność;
• W przypadku jakichkolwiek napraw należy kontaktować się wyłącznie z Działem Obsługi Klienta i żądać użycia oryginalnych części zamiennych;
• Przed przystąpieniem do jakichkolwiek prac konserwacyjnych lub naprawczych należy odłączyć produkt od zasilania elektrycznego.
• Aby uniknąć ryzyka pożaru lub porażenia prądem, nie uszkadzaj wtyczki ani przewodu zasilającego;
• Nie podłączaj urządzenia do listew zasilających, przedłużaczy ani przenośnych zasilaczy;
• Po ustawieniu urządzenia w wybranym miejscu należy sprawdzić, czy przewód zasilający nie jest zablokowany lub uszkodzony oraz czy z tyłu urządzenia nie znajdują się listwy zasilające lub przenośne zasilacze.

Pobierana moc

Patrz tabliczka znamionowa produktu.

Wyłącznik różnicowy (ratujący życie)

Zaleca się stosowanie wyłącznika różnicowoprądowego (ELCB) z prądem wyzwalającym zgodnym z obowiązującymi normami.

OSTRZEŻENIE: Produkt musi być podłączony do zasilania za pośrednictwem wyłącznika wielobiegunowego, zapewniającego separację między stykami zgodną z kategorią przepięciową III. Takie urządzenie musi wytrzymywać maksymalne podłączone obciążenia i spełniać obowiązujące normy.

- Upewnij się, że parametry elektryczne podane na tabliczce znamionowej są zgodne z parametrami źródła zasilania;

• Urządzenie działa przy zasilaniu prądem zmiennym o napięciu 220–240 V/50 Hz;
• Nieprawidłowe wahania napięcia mogą spowodować, że urządzenie nie uruchomi się, uszkodzi się regulator temperatury lub sprężarka, albo że podczas pracy będzie wydawać nietypowe dźwięki. W takim przypadku należy zamontować regulator automatyczny;
• Upewnij się, że główny kabel nie zostanie przytrzaśnięty przez urządzenie podczas transportu/przemieszczania oraz po jego zakończeniu, aby zapobiec jego przecięciu lub uszkodzeniu. Jeżeli przewód zasilający urządzenia ulegnie uszkodzeniu, nie należy kontynuować instalacji, lecz skontaktować się z serwisem;
• Upewnij się, że źródło zasilania, wtyczka i bezpieczniki są zgodne z danymi na tabliczce znamionowej;
• Upewnij się, że wtyczka zasilająca jest uziemiona i nie używaj listew zasilających ani przedłużaczy.

UWAGA (tylko w Wielkiej Brytanii): Przewód zasilający urządzenia jest wyposażony wtyczkę trójbolcową (z uziemieniem), która pasuje do standardowego gniazdka bolcowego (z uziemieniem).

Nigdy nie przecinaj ani nie usuwaj trzeciego bolca (połączenia uziemiającego).

Po zainstalowaniu urządzenia wtyczka musi pozostać dostępna.

10.2 Pozostałe porady

Korzystanie z dowolnego urządzenia gospodarstwa domowego wymaga przestrzegania pewnych podstawowych zasad:

• Zaleca się utrzymywanie wtyczki w czystości: jakiekolwiek pozostałości brudu na wtyczce mogą spowodować pożar;
• Podczas pracy urządzenia nie należy ciągnąć za przewód zasilający w celu odłączenia go od zasilania;
• Nie dotykać urządzenia mokrymi lub wilgotnymi dłońmi bądź stopami. Nie zaleca się stosowania adapterów, listew zasilających i przedłużaczy;
• W przypadku nieprawidłowego działania i/lub spadku wydajności należy wyłączyć urządzenie i nie podejmować żadnych działań w jego zakresie.

11 Dostawa do użytkownika

Na koniec instalacji:

• Poinformuj użytkownika o istotnych funkcjach;
• Poinformuj użytkownika o wszystkich aspektach istotnych dla bezpiecznego użytkowania i obchodzenia się z nim;
• Dostarcz użytkownikowi akcesoria i instrukcje użytkowania i montażu, aby je odpowiednio przechowywał.
• Po zakończeniu instalacji usuń folię ochronną, taśmę i wszystkie inne materiały opakowaniowe.
• Po włączeniu chłodziarki odczekaj co najmniej 2 godziny zanim włózysz do niej żywność, aby zapewnić właściwą temperaturę wewnątrz chłodziarki.

OSTRZEŻENIE: do normalnej pracy produktu wymagana jest odpowiednia wentylacja.

Pod żadnym pozorem nie zasłaniaj otworów wentylacyjnych.

UWAGA: Rzeczywisty wygląd produktu zależy od wybranego modelu.

12 Rozmontuj produkt

• Odłącz produkt od źródła zasilania;
• Odkręć śruby mocujące;
• Lekko podnieś produkt i wyciągnij go całkowicie;
• Ten produkt nie uszkodzi obudowy, którą można również użyć do nowego urządzenia.

CANDY

Diferencialni odklopnik

4 Narzędzia instalacyjne

Potrebné nástroje

z vidkrytymy dveryma

z vidkrytymy dveryma

A B

4 Instrumenty dlya vstanovlennya

Neobkhidni instrumenty

vykrutka khrestopodibnyy ploska vykrutka rukavychky ruletka vykrutka freza nozhytsi kusachky ploshchi riven'

z vidkrytymy dveryma

hnizdo A B C max 2100mm D E

Modeli		A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	Pomityly
1	Khv.	50	400	560	1778	560	Petli: 17 mm
	Rekomendovano			580	1780	562
	Maks.			-	1782	568
2	Khv.	50	400	560	1941	560
	Rekomendovano			580	1943	562
	Maks.			-	1945	568
3	Khv..	50	400	560	1941	710
	Rekomendovano			580	1943	712
	Maks.			-	1945	718

6 Vstanovlennya v mebli ta ventylyatsiyu

6.1 Ustanovka v kolonu

Bichna sektsiya Bichna sektsiya

min. 50 970+74 83 618 44 min. 200 cm²

8 Zmień kierunek otwierania drzwi

8.1 Odblokowywanie drzwi

Odkręć śrubę o 5 mm, wciśnij blok uszczelek, aby je wyjąć, wyrzuć je (nie śruby, ponieważ będą potrzebn na późniejszym etapie).

8.2 Wykręcanie dolnej śruby

Wykręć śrubę zgodnie z rysunkiem i zachowaj ją na potrzeby kroku 8.
