ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Scope Vision Outdoor Oehlbach

Οδηγίες χρήσης | Υπόδειξη για την εγγύηση

Ευχαριστούμε πολύ που επιλέξατε ένα προϊόν ποιότητας της Oehlbach®. Διαβάστε αυτές τις οδηγίες χειρισμού προσεκτικά για να διασφαλίσετε την σωστή και απρόσκοπτη λειτουργία της συσκευής.

ΣΗΜΑΝΤΙΚΕΣ ΥΠΟΔΕΙΞΕΙΣ ΑΣΦΑΛΕΙΑΣ

Για να αποφύγετε τον κίνδυνο πυρκαγιάς, ηλεκτρικού βραχυκυκλώματος ή άλλης βλάβης του προϊόντος, τηρήστε τα παρακάτω:

1. Μην τοποθετείτε το προϊόν σε υγρά μέρη. Μην ακουμπάτε σκεύη με νερό πάνω στην συσκευή.
2. Μην τοποθετείτε την συσκευή σε βιβλιοθήκες, εντοιχιζόμενες ντουλάπες ή σε άλλα στενά έπιπλα. Βεβαιωθείτε ότι η συσκευή εξαερίζεται επαρκώς.
3. Για να αποφύγετε την πρόκληση βραχυκυκλώματος ή πυρκαγιάς από ενδεχόμενη υπερθέρμανση της συσκευής, μην την καλύπτετε και μην ακουμπάτε πάνω της αντικείμενα.
4. Μην τοποθετείτε την συσκευή κοντά σε πηγές θέρμανσης, όπως π.χ. καλοριφέρ, φούρνους κ.ο.κ.
5. Μην χρησιμοποιείτε τη συσκευή κοντά σε ανοιχτές φωτιές ή κεριά.
6. Καθαρίζετε την συσκευή χρησιμοποιώντας μόνο ένα στεγνό πανί.
7. Βγάλτε το τροφοδοτικό από την πρίζα κατά τη διάρκεια καταιγίδας ή αν δεν χρησιμοποιείτε την συσκευή για μεγάλο χρονικό διάστημα.
8. Προσέξτε ώστε το τροφοδοτικό να μην καταπονείται από την άσκηση πίεσης λόγω μαγκώματος ή ακούσιων σπρωξιμάτων.
9. Χρησιμοποιείτε μόνο τον παραδιδόμενο εξοπλισμό.
10. Σε περίπτωση που η συσκευή χρειάζεται σέρβις, απευθυνθείτε μόνο σε εξειδικευμένο προσωπικό.

Τηρηση των οδηγιων της ΕΕ

Το προϊόν αυτό μπορεί να φέρει τη σήμανση ΚΕ. Ανταποκρίνεται στις απαιτήσεις της οδηγίας 2014/35/ΕΚ σχετικά με την χρήση ηλεκτρολογικού υλικού εντός ορισμένων ορίων τάσης, της οδηγίας 2014/30/ΕΚ σχετικά με την ηλεκτρομαγνητική συμβατότητα, σχετικά με την ηλεκτρομαγνητική συμβατότητα, της οδηγίας 2011/65/ΕΚ σχετικά με τον περιορισμό της χρήσης ορισμένων επικίνδυνων ουσιών σε είδη ηλεκτρικού και ηλεκτρονικού εξοπλισμού, την οδηγία 2012/19/ΕΚ σχετικά με τα απόβλητα ειδών ηλεκτρικού και ηλεκτρονικού εξοπλισμού (ΑΗΝΕ).

Μπορείτε να λάβετε ένα δωρεάν αντίτυπο της δήλωσης συμμόρφωσης, επικοινωνώντας με τον έμπορο, τον υπεύθυνο διανομών/πωλήσεων ή τα κεντρικά γραφεία της Oehlbach Kabel GmbH. Τα στοιχεία επικοινωνίας βρίσκονται εδώ: http://www.oehlbach.com.

Υποδείξεις σχετικά με την απόρριψη

Σύμφωνα με την ευρωπαϊκή οδηγία 2012/19/EU όλες οι ηλεκτρικές και ηλεκτρονικές συσκευές πρέπει να απορρίπτονται ξεχωριστά σε τοπικά κέντρα συλλογής. Παρακαλείσθε να τηρείτε τις τοπικές διατάξεις και να μην απορρίπτετε τις απόβλητες συσκευές μαζί με τα συνήθη οικιακά απορρίμματα.

Περιεχόμενα συσκευασίας

• Oehlbach SCOPE VISION OUTDOOR
  · ενισχυτής
• Трофоботико
• Στήριγμα τοίχου/κεραίας
  · Báon
• Καλώδιο κεραίας μήκους 10μ.

• Búσμα F
- Οδηγίες χρήσης

Η Oehlbach Scope Vision Outdoor έχει σχεδιαστεί ειδικά για εξωτερική τοποθέτηση και διαθέτει έναν ειδικά σχεδιασμένο για την κεραία αυτή κι εξαιρετικά χαμηλού θορύβου ενισχυτή. Με τον τρόπο αυτό εξασφαλίζεται η καλύτερη δυνατή λήψη των σημάτων DVB-T2 HD. Η κεραία είναι ευέλικτη και στην τοποθέτησή της, καθώς μπορεί να τοποθετηθεί σε ιστό, στον τοίχο, ή απλά σε μια οριζόντια επιφάνεια χρησιμοποιώντας τη βάση στήριξης. Το αδιάβροχο και ανθεκτικό στην υπεριώδη ακτινοβολία περίβλημα προστατεύει τα υψηλής ποιότητας εσωτερικά εξαρτήματα από τις δυσμενείς καιρικές συνθήκες.

Με το αδιάβροχο και ανθεκτικό στην υπεριώδη ακτινοβολία περίβλημά της, η Oehlbach Scope Vision Outdoor αποτελεί την ιδανική κεραία DVB-T2 για εξωτερικούς χώρους. Με έναν ενισχυτή ειδικά σχεδιασμένο για την κεραία εξασφαλίζεται η βέλτιστη λήψη HD.

Λειτουργίες

• Κεραία ειδικά σχεδιασμένη για DVB-T2 Δυνατότητα λήψης
• Αδιάβροχο περίβλημα που είναι ανθεκτικό στην υπεριώδη ακτινοβολία
• Έξυπνος σχεδιασμός για ευελιξία στις δυνατότητες εγκατάστασης
• Εγκατάσταση σε τοίχο ή κεραίες
• Τεχνολογία ενισχυτών με χαμηλά επίπεδα θορύβου για ποιοτητική λήψης υψηλής ευκρίνειας
• Κάλυψη UHF (470-790MHz)

Προδιαγραφές

Λειτουργίες λήψης: DVB-T2, DVB-T

Πεδίο λήψης: UHF: 470-790 MHz

Εύρος θερμοκρασίας: 5 έως +50 °C

Επιτρεπόμενη σχετική

υγρασία αέρα: 5 έως 90%

Τροφοδοσία τάσης: 6V/150mA, 0,9W

Διαστάσεις: 190 x 120 x 45

(Π x Y x B σε mm)

Bápoç: 0,182 kg

Εγκατάσταση

ΣΗΜΕΙΩΣΗ:

Για βέλτιστη λήψη ελέγξτε τις παρακάτω προϋποθέσεις:

1. Επαρκής απόσταση από πηγές παρεμβολών, καθώς και από συσκευές μεγάλης κατανάλωσης ηλεκτρικής ενέργειας, όπως κλιματιστικό, ανελκυστήρας, πιστολάκι μαλλιών, φούρνος μικροκυμάτων κλπ.

2. Τοποθέτηση κατά το δυνατόν σε υψηλή θέση. Για επίγεια ψηφιακή λήψη: Διακοπές μεταξύ της κεραίας και του πύργου μετάδοσης οδηγούν κατά διαστήματα σε απώλεια σήματος. Αυτές οι διακοπές μπορούν να μειωθούν, τοποθετώντας την κεραία κατά το δυνατόν σε υψηλή θέση.

OEHLBACH®

ΤΟΠΟΘΕΤΗΣΗ

Τοποθέτηση σε εσωτερικό/εξωτερικό τοίχο (εικ. 1)

1ο βήμα. Με ένα μολύβι σημαδέψτε τη θέση στερέωσης (χρησιμοποιήστε τη ράβδο τοποθέτησης.)
2ο βήμα. Χρησιμοποιήστε τις βίδες που παρέχονται, για να βιδώσετε τη ράβδο τοποθέτησης στον τοίχο.

Πρέπει να χρησιμοποιηθούν ούπατ ανάλογα με το υλικό του τοίχου. Το τρύπημα θα πρέπει να έχει περίπου 35mm βάθος και να γίνει με τρυπάνι 6mm.

3ο βήμα. Στερεώστε την κεραία στη ράβδο τοποθέτησης.
4ο βήμα. Συνδέστε το καλώδιο της κεραίας με την κεραία και ενώστε το καλώδιο στο Set-Top-Box ή την τηλεόραση.
5ο βήμα. Ακολουθήστε τη διαδικασία όπως περιγράφεται στην παράγραφο «ΘΕΣΗ ΣΕ ΛΕΙΤΟΥΡΓΙΑ».

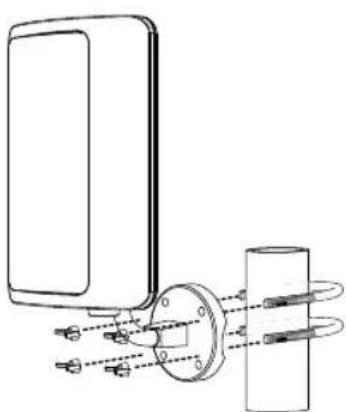

Τοποθέτηση στύλου (εικ. 2)

1ο βήμα. Στερεώστε τη ράβδο τοποθέτησης με τον συνδετήρα σχήματος Ε και τις βίδες-πεταλούδα σε έναν κατάλληλο στύλο.
2ο βήμα. Στερεώστε την κεραία στη ράβδο τοποθέτησης.
3ο βήμα. Συνδέστε το καλώδιο της κεραίας με την κεραία και ενώστε το καλώδιο στο Set-Top-Box ή την τηλεόραση.
4ο βήμα. Ακολουθήστε τη διαδικασία όπως περιγράφεται στην παράγραφο «ΘΕΣΗ ΣΕ ΛΕΙΤΟΥΡΓΙΑ».

ΘΕΣΗ ΣΕ ΛΕΙΤΟΥΡΓΙΑ

Η κεραία διαθέτει δύο δυνατότητες για την τροφοδοσία τάσης

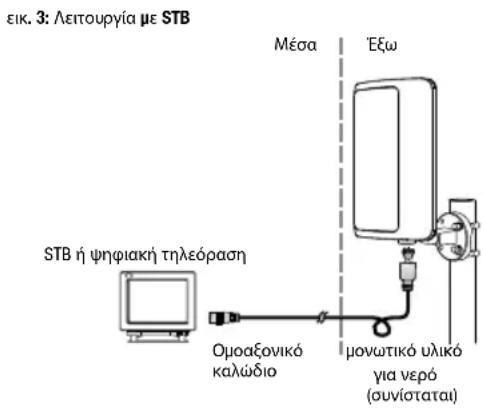

1η δυνατότητα: Η κεραία λειτουργεί με STB ή ψηφιακή τηλεόραση (εικ. 3)

εικ. 3: Λειτουργία με STB Μέσα Έξω STB ή ψηφιακή τηλεόραση Ομοαξονικό καλώδιο μονωτικό υλικό για νερό (ουνίσταται)

1. Στερεώστε την κεραία όπως περιγράφεται στην παράγραφο για την τοποθέτηση.
2. Συνδέστε το βύσμα IEC του παρεχόμενου καλωδίου κεραίας με ένα Set-Top-Box ή μια τηλεόραση.
3. Συνδέστε το βύσμα F του καλωδίου κεραίας με την κεραία. Το καλώδιο κεραίας μπορεί να κοπεί ανάλογα με το απαιτούμενο μήκος και να τοποθετηθεί ξανά με το παρεχόμενο βύσμα F.
4. Προσανατολίστε την κεραία ώστε να επιτύχετε την καλύτερη δυνατή ποιότητα σήματος και εικόνας.

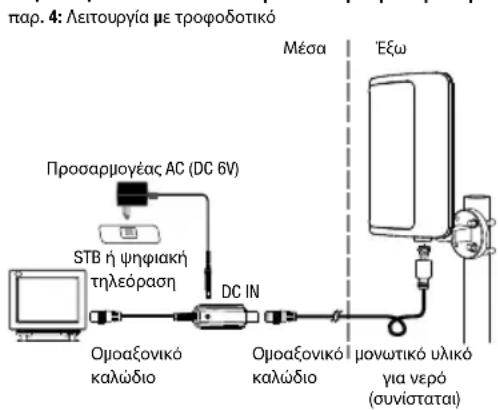

2η δυνατότητα: Η κεραία λειτουργεί με τροφοδοτικό (αυτή η εγκατάσταση είναι απαραίτητη σε περίπτωση που δεν υπάρχει έξοδος DC στο Set-Top-Box ή την τηλεόραση.) (εικ. 4)

παρ. 4: Λειτουργία με τροφοδοτικό Μέσα Εξω Προσαρμογέας AC (DC 6V) STB ή ψηφιακή τηλεόραση DC IN Ομοαξονικό καλώδιο Ομοαξονικό καλώδιο μονωτικό υλικό για νερό (συνίσταται)

1. Ακολουθήστε τα προαναφερθέντα βήματα της 1ης δυνατότητας, όμως ενεργοποιήστε τον ενισχυτή που υπάρχει μεταξύ του καλωδίου κεραίας και του Set-Top-Box ή της τηλεόρασης. Για να το κάνετε αυτό, συνδέστε το καλώδιο κεραίας με την είσοδο «Κεραία» του ενισχυτή.
2. Η έξοδος του ενισχυτή πρέπει στην συνέχεια να συνδεθεί με την είσοδο της κεραίας του Set-Top-Box ή της τηλεόρασης.
3. Ο ενισχυτής μπορεί τώρα να τεθεί σε λειτουργία με τη βοήθεια του τροφοδοτικού.

OEHLBACH®

Προσοχή: Όλες οι συνδέσεις πρέπει να είναι σταθερές. Συνίσταται να τοποθετήσετε μονωτικό υλικό για νερό στο άκρο του καλωδίου πριν το σημείο εισόδου στο σπίτι σας (όταν η συσκευή έχει τοποθετηθεί σε εξωτερικό χώρο).

Όταν ολοκληρώσετε την εγκατάσταση, μπορείτε να ελέγξετε την ισχύ ή την ποιότητα του σήματος με το Set-Top-Box ή την τηλεόραση. Εάν η ποιότητα δεν επαρκεί για καλή εικόνα, μπορείτε να μετακινείτε την κεραία μέχρι να εντοπίσετε τη βέλτιστη θέση λήψης.

Εγγύηση

Συγχαρητήρια! Χάρη στην έξυπνη επιλογή σας είστε κάτοχος ενός προϊόντος ΟΕΗLBACH®. Τα προϊόντα ΟΕΗLBACH® είναι ιδιαίτερα αγαπητά σε όλο τον κόσμο χάρη στην εξαιρετική τους ποιότητα. Χάρη στην ποιότητα των προϊόντων μας, μπορούμε να παρέχουμε 2ετή εγγύηση για αυτό το προϊόν ΟΕΗLBACH®. Τα προϊόντα ΟΕΗLBACH® ελέγχονται συνεχώς καθ' όλη τη διάρκεια της παραγωγής. Σε περίπτωση που χρειαστείτε σέρβις προσέξτε τα εξής:

1. Η διάρκεια της εγγύησης αρχίζει με την αγορά του προϊόντος και ισχύει μόνο για τον πρώτο κάτοχο.
2. Στα πλαίσια της εγγύησης αποκαθίστανται ενδεχόμενα ελαττώματα, που οφείλονται αποδεδειγμένα σε σφάλματα υλικού ή παραγωγής. Σας προσφέρουμε με δική μας επιλογή είτε την αντικατάσταση του προϊόντος είτε την επισκευή του ελαττωματικού τμήματος. Αποκλείονται περαιτέρω αξιώσεις, ειδικά αξιώσεις από μείωση του τιμήματος, αναστροφή της πώλησης, αποζημίωση ή παρεπόμενες ζημιές. Η διάρκεια της εγγύησης δεν θίγεται από ενδεχόμενη παροχή εγγύησης εκ μέρους μας.
3. Δεν επιτρέπεται να έχουν εκτελεσθεί στο προϊόν εσφαλμένες επεμβάσεις.
4. Σε περίπτωση αξίωσης εγγύησης αποτανθείτε πρώτα προς το ειδικό σας κατάστημα. Εάν χρειαστεί να αποσταλεί το προϊόν σε εμάς, φροντίστε να αποσταλεί

• το προϊόν σε άψογη αρχική συσκευασία.

- και να συνοδεύεται από την απόδειξη αγοράς.

1. Από την εγγύηση εξαιρούνται:

2. Φωτιστικά μέσα

3. Αναλώσιμα
4. ζημιές κατά τη μεταφορά, ορατές ή μη (ενδεχόμενες διαμαρτυρίες για παρόμοι ες ζημιές να αποστέλλονται αμέσως προς την μεταφορική εταιρεία, προς την εταιρεία σιδηροδρόμων ή ταχυδρομείου.)
5. γρατσουνιές σε μεταλλικά τμήματα, μπροστινά καλύμματα κλπ. (Αυτά τα ελαττώματα να κοινοποιούνται εντός 5 ημερών μετά την ημέρα της αγοράς προς το κατάστημα από το οποίο αγοράσατε την αντένα.)
6. Σφάλματα που οφείλονται σε όχι σωστή τοποθέτηση, λάθος σύνδεση, λάθος χειρισμό (βλέπε οδηγίες χρήσης), ιδιαίτερη επιβάρυνση ή εξωτερική άσκηση βίας.
7. Συσκευές που επισκευάστηκαν λάθος ή τροποποιήθηκαν και ανοίχθηκαν όχι από εμάς.
8. Παρεπόμενες ζημιές σε άλλες συσκευές
9. Πληρωμή επισκευής από τρίτους χωρίς την προηγούμενη συναίνεσή μας.

Τεχνική τεκμηρίωση των εξωτερικών τροφοδοτικών του κανονισμού (ΕΕ) 2019/1782 σύμφωνα με την οδηγία 2009/125/ΕG

GR	Τιμή και ακρίβεια	Μονάδα
Το όνομα ή το εμπορικό σήμα του κατασκευαστή,ο αριθμός του εμπορικού μητρώου του και η διεύθυνσή του.	ROOM 10-11,6/F KWONG SANG HONG CENTRE, 151-153 HOI BUN ROAD,KWUN TONG,KOWLOON,HONG KONG
Αναγνωριστικό του μοντέλου:	S003ATV0600015
Τάση εισόδου	230 V
Συχνότητα εναλλασσόμενου ρεύματος εισόδου	50 Hz
Τάση εξόδου	6,0 V
Ένταση ρεύματος εξόδου	0,15 A
Ισχύς εξόδου	0,9 W
Μέση ενεργός απόδοση	>61 %
Απόδοση σε χαμηλό φορτίο (10 %) NA %
Κατανάλωση ισχύος σε κατάσταση άνευ φορτίου	<0,1	W

manual_v1.2 - 10-03-2020
