Scope Vision Outdoor - Antenne TV Oehlbach - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Antenne TV extérieure DVB-T2
Marque	Oehlbach
Modèle	Scope Vision Outdoor
Dimensions (L x H x P)	190 x 120 x 45 mm
Poids	0,182 kg
Alimentation	6 V / 150 mA, 0,9 W (via adaptateur secteur ou décodeur/TV)
Plage de fréquence	UHF 470-790 MHz
Types de réception	DVB-T2, DVB-T
Amplificateur	Intégré, faible bruit
Protection extérieure	Boîtier étanche et résistant aux UV
Montage	Mural, sur mât ou sur pied (support inclus)
Longueur du câble fourni	10 m (avec connecteur F)
Température de fonctionnement	-5 °C à +50 °C
Humidité relative	5 % à 90 %
Contenu de l'emballage	Antenne, amplificateur, prise secteur, fixation, pied, câble coaxial 10 m, fiche F, mode d'emploi
Entretien et nettoyage	Nettoyer avec un chiffon sec uniquement
Sécurité	Ne pas exposer à la pluie, ne pas couvrir, éviter les sources de chaleur, débrancher en cas d'orage
Garantie	2 ans (pièces et main-d'œuvre)
Réparabilité	Confier les réparations à un technicien qualifié
Normes	CE, RoHS, DEEE

FOIRE AUX QUESTIONS - Scope Vision Outdoor Oehlbach

Comment installer l'antenne Scope Vision Outdoor ?

L'antenne peut être montée sur un mur, un mât ou posée sur une surface horizontale. Utilisez le support fourni. Pour le montage mural, marquez les points de fixation, percez des trous de 6 mm à 35 mm de profondeur, puis vissez la barre de montage. Fixez l'antenne et branchez le câble coaxial.

Quelle alimentation est nécessaire pour l'antenne ?

L'antenne peut être alimentée de deux manières : soit directement via un décodeur ou téléviseur compatible (sortie DC), soit via l'adaptateur secteur fourni (6V/150mA). Si votre téléviseur ne fournit pas de tension, utilisez l'adaptateur.

Quelle est la portée ou la distance maximale de réception ?

La portée dépend de l'émetteur et des obstacles. Cette antenne est conçue pour la réception DVB-T2 en extérieur. Pour une meilleure réception, montez l'antenne aussi haut que possible et éloignez-la des sources de perturbations (climatiseurs, micro-ondes, etc.).

L'antenne est-elle résistante aux intempéries ?

Oui, le boîtier est étanche et résistant aux UV, conçu pour une utilisation en extérieur. Assurez-vous de bien fixer les connecteurs et de réaliser une boucle casse-goutte sur le câble avant l'entrée dans le bâtiment.

Comment améliorer la qualité du signal ?

Orientez l'antenne vers l'émetteur. Utilisez le menu de votre téléviseur ou décodeur pour visualiser la puissance et la qualité du signal. Déplacez l'antenne progressivement jusqu'à obtenir l'image optimale. Évitez les obstacles et les interférences.

L'antenne est-elle compatible avec la TNT (DVB-T) ?

Oui, elle est compatible DVB-T et DVB-T2 (HD). Elle couvre la bande UHF (470-790 MHz).

Que faire si l'image est hachée ou absente ?

Vérifiez les connexions, l'alimentation et l'orientation. Assurez-vous que le câble n'est pas endommagé. Si l'image reste mauvaise, déplacez l'antenne vers un point plus haut ou éloignez-la des sources d'interférence.

Puis-je raccourcir le câble d'antenne ?

Oui, le câble fourni peut être raccourci à la longueur souhaitée. Utilisez le connecteur F fourni pour le raccorder à l'antenne.

Comment nettoyer l'antenne ?

Nettoyez l'extérieur avec un chiffon sec et doux. N'utilisez pas de produits chimiques ou abrasifs. Débranchez l'antenne avant le nettoyage.

Quelle est la durée de la garantie ?

Ce produit Oehlbach bénéficie d'une garantie de 2 ans à compter de la date d'achat, couvrant les défauts de matériel et de fabrication. Conservez le ticket de caisse et contactez d'abord votre revendeur.

MODE D'EMPLOI Scope Vision Outdoor Oehlbach

Mode d'emploi | Avis de garantie

Nous vous remercions d'avoir choisi un produit de qualité Oehlbach®. Veuillez lire attentivement le présent mode d'emploi afin d'assurer le fonctionnement intégral et irréprochable de l'appareil.

AVIS IMPORTANT DE SÉCURITÉ

Veuillez respecter les consignes suivantes afin de prévenir les risques d'incendie, de court-circuit électrique ou de détérioration du produit:

1. N'exposez pas le produit à la pluie ou l'humidité. Ne placez pas de récipients remplis d'eau sur l'appareil.
2. N'installez pas l'appareil dans une étagère de bibliothèque, un placard encastré ou un autre espace restreint similaire. Assurez-vous que l'appareil est correctement ventilé.
3. Afin de prévenir les courts-circuits électriques ou les incendies suite à une surchauffe de l'appareil, il convient de ne pas couvrir l'appareil ni de poser des objets dessus.
4. Ne placez pas l'appareil à proximité de sources de chaleur telles que les radiateurs, les poêles, etc.
5. N'utilisez pas l'appareil à proximité de flammes nues ou de bougies.
6. Nettoyez l'appareil uniquement avec un chiffon sec.
7. Débranchez l'appareil de sa prise en cas d'orage ou si l'appareil n'est pas utilisé pendant une période prolongée.
8. Protégez le câble d'alimentation contre les détériorations telles que les pincements et les chocs.
9. Utilisez exclusivement les accessoires fournis
10. En cas de défaillance, veuillez vous adresser uniquement à des techniciens de maintenance qualifiés.

RESPECT DES DIRECTIVES UE

Ce produit peut être pourvu du marquage CE. Il satisfait à la directive UE relative à la basse tension 2014/35/CE, à la directive UE 2014/30/CE sur la comptabilité électromagnétique, à la directive RoHS de l'UE 2011/65/CE, à la directive de l'UE relative aux anciens appareils électriques et électroniques (DEEE) 2012/19/CE.

Vous pouvez obtenir une copie gratuite du certificat de conformité en contactant votre revendeur, le département vente ou le siège social de la société Oehlbach Kabel GmbH. Vous trouverez les informations de contact utiles à l'adresse:http://www.oehlbach.com.

INDICATIONS CONCERNANT L'ÉLIMINATION

Conformément à la directive européenne 2012/19/CE, tous les appareils électriques et électroniques doivent être mis au rebut séparément, dans un point de collecte de votre région. Veuillez respecter les consignes locales en vigueur et n'éliminez pas vos anciens appareils en même temps que les ordures ménagères non triées!

CONTENU DE L'EMBALLAGE

• Oehlbach SCOPE VISION OUTDOOR
• Amplificateur
• Prisesecteur
• Fixation pour montage mural ou sur mât
  • Pied de support
  • Câble d'antenne de 10 m
• Fiche F
• Mode d'emploi

OEHLBACH®

La Oehlbach Scope Vision Outdoor a été spécialement conçue pour une installation en extérieur. Elle comprend un amplificateur particulièrement silencieux, qui a été spécialement développé pour cette dernière. Elle garantit ainsi une excellente réception des signaux HD DVB-T2. L'installation de l'antenne est également très flexible. Elle peut se fixer sur un pylône, un mur, ou tout simplement sur une surface horizontale et plate directement sur son pied. Le boîtier imperméable et résistant aux UV protège les composants intérieurs de grande qualité des intempéries.

La Oehlbach Scope Vision Outdoor est l'antenne DVB-T2 idéale pour l'extérieur grâce à son boîtier imperméable et résistant aux UV. Avec son amplificateur spécialement développé, l'antenne garantit une réception HD optimale.

FONCTIONS

• Antenne extérieure spécialement conçue par la DVB-T2
• Boîtier étanche et résistant aux UV
• Design compact pour des installations flexibles
• Montage mural ou sur mât possible
• Amplificateur à très faible niveau sonore pour une qualité de réception haute résolution
  • Couverture des fréquences UHF (470-790 MHz)

SPÉCIFICATIONS

Types de réceptions : DVB-T2, DVB-T

Plage de réception : UHF : 470-790 MHz

Plage de température : de 5 à +50 °C

Humidité de l'air relative autorisée : de 5 à 90%

Alimentation en tension : 6V/150mA, 0,9WV

Dimensions : 190 x 120 x 45

(L x H x P en mm)

Poids : 0,182 kg

INSTALLATION

REMARQUE :

Veuillez contrôler les conditions suivantes pour assurer la meilleure réception possible :

1. Distance suffisante de toute source de perturbation ainsi que de tout appareil consommant beaucoup d'énergie comme des climatiseurs, des ascenseurs, sèche-cheveux, fours micro-ondes, etc.

2. Montage aussi haut que possible. Pour la réception numérique terrestre : les interruptions entre l'antenne et la tour émettrice provoquent des pertes de signal temporaires. Ces interruptions peuvent être réduites en plaçant l'antenne le plus haut possible.

Montage mural intérieur/extérieur (fig. 1)

Étape 1. Marquez le point de fixation avec un crayon (utilisez la barre de montage).

Étape 2. Utilisez les vis fournies afin de visser la barre de montage au mur.

Selon le matériau du mur, il faut utiliser des chevilles. Les trous doivent avoir une profondeur d'environ

35 mm et être réalisés avec une mèche de 6 mm.

Étape 3. Fixez l'antenne sur la barre de montage.

Étape 4. Raccorder le câble de l'antenne avec l'antenne et faites courir le câble jusqu'à votre boîtier décodeur ou votre TV.

Étape 5. Poursuivez l'installation avec l'étape « MISE EN SERVICE ».

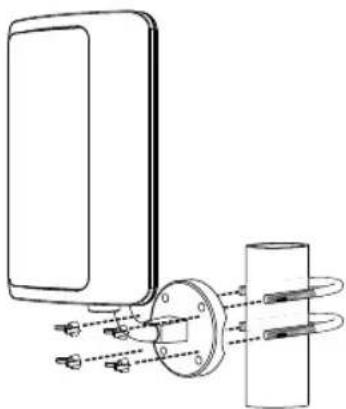

Montage sur pylône (fig. 2)

Étape 1. Fixez la barre de montage avec les chapes taraudées et les écrous à ailettes sur un pylône adapté.

Étape 2. Fixez l'antenne sur la barre de montage

Étape 3. Raccorder le câble de l'antenne avec l'antenne et faites courir le câble jusqu'à votre boîtier décodeur ou votre TV.

Étape 4. Poursuivez l'installation avec l'étape « MISE EN SERVICE ».

MISE EN SERVICE

L'antenne propose deux variantes d'alimentation électrique

Variante 1 : fonctionnement de l'antenne via boîtier décodeur ou TV numérique (fig. 3)

1. Fixez l'antenne comme décrit dans les étapes de montage.
2. Raccordez le connecteur IEC du câble d'antenne fourni avec un boîtier décodeur ou un téléviseur.
3. Raccordez le connecteur F du câble d'antenne avec l'antenne. Le câble d'antenne peut être raccourci à la longueur souhaitée et connecté avec le connecteur F fourni.
4. Orientez l'antenne de manière à atteindre la meilleure qualité de signal/d'image possible.

Variante 2 : fonctionnement de l'antenne via un bloc d'alimentation (cette installation est nécessaire quand aucune sortie DC n'est disponible sur le boîtier décodeur ou le téléviseur). (fig. 4)

1. Suivez les étapes précédemment décrites pour la variante 1, mais connectez l'amplificateur fourni entre le câble d'antenne et le boîtier décodeur ou le téléviseur. Pour cela, raccordez le câble d'antenne avec l'entrée « Antenne » de l'amplificateur.
2. La sortie de l'amplificateur est ainsi raccordée avec l'entrée antenne du boîtier décodeur ou du téléviseur.
3. Ensuite, il faut mettre sous tension l'amplificateur à l'aide du bloc d'alimentation fourni.

Attention : tous les raccords doivent être fixés. Il est recommandé de réaliser une boucle casse-goutte à l'extrémité du câble avant le point d'entrée de votre maison (si l'appareil est monté à l'extérieur).

Si vous avez terminé l'installation, vous pouvez contrôler la qualité et la puissance du signal avec votre boîtier décodeur ou votre téléviseur. Si vous estimez que la qualité n'est pas suffisante pour une bonne image, vous pouvez déplacer l'antenne jusqu'à atteindre une position optimale pour la réception.

GARANTIE

Félicitations! Grâce à votre excellent choix, vous êtes le nouveau propriétaire d'un produit OEHLBACH®. Les produits OEHLBACH® bénéficient d'une excellente réputation mondiale grâce à leur niveau de qualité élevé. Ce standard de qualité permet d'offrir 2 ans de garantie sur ce produit OEHLBACH®. Les produits OEHLBACH® sont contrôlés et vérifiés tout au long du processus de fabrication. En cas d'intervention, veuillez noter les points suivants:

1. La durée de garantit court à compter de la date d'achat du produit, et n'est applicable qu'à l'acheteur initial.
2. Au cours de la période de garantie, nous remédions à tout défaut de matériel ou de fabrication apparu suite à l'achat, et choisissons suivant les cas de remplacer ou de réparer les pièces défectueuses. Toute autre demande de prise en charge est exclue, en particulier en matière de réduction, conversion, indemnité ou dommages consécutifs. La durée de garantie n'est pas affectée par nos interventions dans le cadre de la garantie.
3. Le produit ne doit avoir subi aucun traitement inapproprié.
4. Pour la mise en œuvre de la garantie, veuillez vous adresser initialement à votre revendeur spécialisé. S'il s'avère nécessaire de nous envoyer le produit, veillez à ce que

- le produit soit expédié dans son emballage d'origine en bon état,

• le ticket de caisse soit joint.

1. Les éléments suivants sont exclus de la garantie:

· Ampoules
• Pièces d'usure
- Dommages consécutifs au transport, visibles ou non (déposez immédiatement toute réclamation pour ce type de dommages auprès du transporteur, de la SNCF ou de la poste).
- Rayures sur les pièces métalliques, les façades, etc. (cesdéfauts doivent faire l'objet d'une réclamation auprès de votre revendeur dans les 5 jours suivant l'achat).

- Défauts apparus suite à une mauvaise installation, une erreur de raccordement, une utilisation incorrecte (voir le mode d'emploi), une pression ou un choc externe.

• Appareils réparés ou modifiés de manière incorrecte, ayant été ouverts par un tiers.
• Dommages consécutifs sur d'autres appareils
• Remboursement en cas de réparation par des tiers sans notre accord préalabl.

OEHLBACH®

Documentation technique pour les alimentations électriques externes pour le RÈGLEMENT (UE) 2019/1782 conformément à la directive 2009/125/EG

FR Valeur et précision Unité
Raison sociale ou marque déposée, numéro d'enregistrement au registre du commerce et adresse du fabricant	ROOM 10-11,6/F KWONG SANG HONG CENTRE, 151-153 HOI BUN ROAD,KWUN TONG,KOWLOON,HONG KONG
Référence du modèle S003ATV0600015
Tension d'entrée 230 V
Fréquence du CA d'entrée 50 Hz
Tension de sortie 6,0 V
Courant de sortie 0,15 A
Puissance de sortie 0,9 W
Rendement moyen en mode actif >61 %
Rendement à faible charge (10 %)	NA	%
Consommation électrique hors charge	< 0,1	W
