GEBRUIKSAANWIJZING Scope Vision Outdoor Oehlbach

Gebruikshandleiding | Garantiebepalingen

Hartelijk dank voor de aanschaf van dit kwaliteitsproduct van Oehlbach®. Lees deze gebruikshandleiding zorgvuldig door, zodat u probleemloos alle functies van dit apparaat kunt gebruiken.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Neem onderstaande instructies in acht om brand, elektrische kortsluiting of schade aan het product te vermijden:

1. Stel het product niet bloot aan regen of vocht. Plaats geen bekers, vazen of andere containers met vloeistoffen op het apparaat.
2. Plaats het apparaat niet in een boekenkast, inbouwkast of soortgelijke besloten ruimtes. Let erop dat u het apparaat installeert op een plaats die goed is geventileerd.
3. Dek het apparaat niet af en plaats er geen voorwerpen op; hiermee voorkomt u elektrische kortsluiting of brand als gevolg van oververhitting.
4. Plaats het apparaat niet in de buurt van warmtebronnen zoals radiatoren, kachels, enz.
5. Plaats het apparaat niet in de buurt van open vuur of brandende kaarsen.
6. Reinig het apparaat uitsluitend met een droge doek.
7. Trek de netstekker uit het stopcontact tijdens onweer of wanneer het apparaat gedurende een langere periode niet wordt gebruikt.
8. Bescherm het netsnoer tegen geweldsinwerking zoals afknellen of stoten.
9. Gebruik uitsluitend de meegeleverde accessoires.
10. Neem bij storingen of defecten contact op met gekwalificeerd onderhoudspersoneel.

NALEVING VAN EU-RICHTLIJNEN

Dit product mag de CE-markering dragen. Het voldoet aan de volgende Europese richtlijnen: 2014/35/EU (Laagspanningsrichtlijn); 2014/30/EU over elektromagnetische compatibiliteit (EMC-richtlijn); 2011/65/EU (Beperking van gevaarlijke stoffen); 2012/19/EU (Afgedankte elektrische en elektronische apparaten, AEEA).

Een gratis exemplaar van de conformiteitsverklaring kunt u aanvragen via uw dealer, distributeur of bij het hoofdkantoor van Oehlbach Kabel GmbH. De benodigde contactgegevens vindt u op http://www.oehlbach.com.

AANWIJZINGEN INZAKE AFVALVERWIJDERING

Conform de Europese richtlijn 2012/19/EC moeten alle elektrische en elektronische apparaten via lokale inzamelpunten apart worden verwijderd. Let op de lokale voorschriften en verwijder uw oude apparaten niet met het normale huisvuil!

INHOUD VAN DE VERPAKKING

• Oehlbach SCOPE VISION OUTDOOR
- Versterker
- Adapter
• Wand-/masthouder
• Voetstuk
- 10 m antennekabel
- F-connector
- Gebruiksaanwijzing

De Oehlbach Scope Vision Outdoor is speciaal ontwikkeld voor plaatsing buitenshuis en bevat een bijzonder ruisarme versterker die speciaal voor deze antenne is ontwikkeld. Daarmee wordt de beste ontvangst van DVB-T2 HD-signalen gegarandeerd. Ook bij de plaatsing laat de antenne zijn flexibele kant zien: hij kan aan een mast, aan de wand, of simpelweg met het voetstuk op een horizontaal oppervlak worden geplaatst. De waterdichte en UV-bestendige behuizing beschermt de hoogwaardige componenten tegen slechts weersomstandigheden.

De Oehlbach Scope Vision Outdoor is met zijn waterdichte en UV-bestendige behuizing de perfecte DVB-T2-antenne voor buitenshuis. Met een versterker die speciaal voor de antenne is ontwikkeld, is een optimale HD-ontvangst gegarandeerd.

FUNCTIES

• Speciaal voor DVB-T2 ontwikkelde buitenantenne
• Waterdichte en UV-bestendige behuizing
• Compact ontwerp voor flexibele opstellingsmogelijkheden
• Wand- of mastmontage mogelijk
• Zeer ruisarme versterkertechnologie voor een ontvangstkwaliteit met hoge resolutie
  • Dekking van UHF (470-790 MHz)

SPECIFICATIES

Ontvangsttypes: DVB-T2, DVB-T

Temperatuurbereik: 5 tot +50 °C

Toegestane rel. luchtvochtigheid: 5 tot 90%

Voeding: 6V/150mA, 0,9WV

Afmetingen: 190 x 120 x 45

(B x H x D in mm)

Gewicht: 0,182 kg

INSTALLATIE

LET OP:

Houd bij de installatie rekening met de volgende factoren voor optimale ontvangst:

1. Zorg voor voldoende afstand van storingsbronnen en apparaten die veel stroom verbruiken, zoals airconditioner, lift, föhn, magnetron e.d.
2. Monteer de antenne zo hoog mogelijk. Bij ontvangst van terrestrische digitale signalen: Onderbrekingen tussen antenne en zendtoren kunnen van tijd tot tijd leiden tot signaalverlies. Dergelijke onderbrekingen kunt u verminderen door de antenne zo hoog mogelijk te installeren.

OEHLBACH®

MONTAGE

Montage aan binnen-/buitenwand (afb. 1)

Stap 1: Houd de montagestaaf op de plek waar u de antenne wilt monteren en teken de gaten voor de schroeven af met een potlood.

Stap 2: Bevestig de montagestaaf aan de wand met de meegeleverde schroeven.

Afhankelijk van het materiaal waaruit de wand bestaat, moet u misschien wandpluggen gebruiken. Boor in dat geval met een 6 mm-boor gaten van ongeveer 35 mm diep.

Stap 3: Bevestig de antenne aan de montagestaaf.

Stap 4: Sluit de antennekabel aan op de antenne en leid hem door naar uw settopbox of direct naar uw tv-apparaat.

Stap 5: Ga verder met de instructies in de paragraaf "INGEBRUIKNAME".

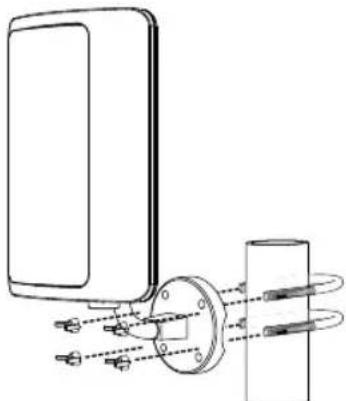

Montage aan een mast (afb. 2)

Stap 1: Bevestig de montagestaaf met de draadbeugels en vleugelmoeren aan een daarvoor geschikte mast.

Stap 2: Bevestig de antenne aan de montagestaaf.

Stap 3: Sluit de antennekabel aan op de antenne en leid hem door naar uw settopbox of direct naar uw tv-apparaat.

Stap 4: Ga verder met de instructies in de paragraaf "INGEBRUIKNAME".

Er zijn twee mogelijkheden om de antenne op een voedingsbron aan te sluiten:

Optie 1: Voeding van settopbox of digitale tv (afb. 3)

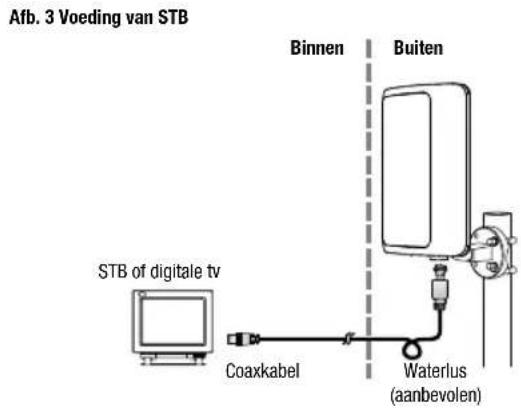

Afb. 3 Voeding van STB Binnen Buiten STB of digitale tv Coaxkabel Waterlus (aanbevolen)

1: Installeer de antenne zoals beschreven in de vorige paragraaf.
2: Sluit de IEC-connector van de meegeleverde antennekabel aan op een settopbox (STB) of een tv-apparaat.
3: Sluit de F-connector van de antennekabel aan op de antenne. Indien nodig kunt u de kabel inkorten en de meegeleverde F-connector erop monteren.
4: Richt de antenne zodanig dat u de beste signaal-/beeldkwaliteit krijgt.

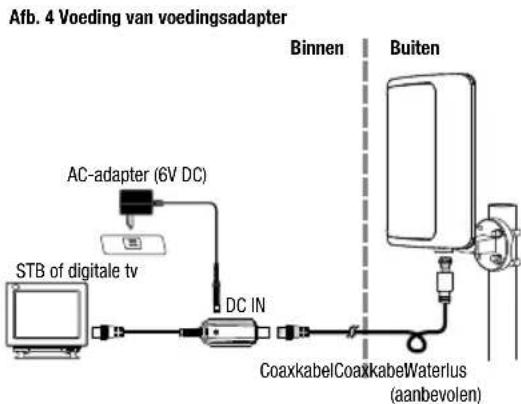

Optie 2: Voeding van voedingsadapter (vereist als uw STB of tv-apparaat geen DC-uitgang heeft) (afb. 4)

1: Volg de instructies uit optie 1, maar sluit de meegeleverde versterker aan tussen de antennekabel en de STB of het tv-apparaat. Hiervoor sluit u de antennekabel aan op de ingang 'Antenna' van de versterker.
2: Sluit vervolgens de uitgang van de versterker aan op de antenne-ingang van de STB of het tv-apparaat.
3: Sluit dan de versterker door middel van de meegeleverde voedingsadapter aan op het stroomnet.

OEHLBACH®

Houd rekening met het volgende: Zet alle aansluitingen vast. Als u de antenne buiten installeert, wordt het aanbevolen om in de kabel, voor het gat waar deze het huis binnengaat, een lus aan te brengen (waterlus). Dit voorkomt dat regenwater langs de kabel naar binnen loopt.

Na afronding van de installatie kunt u de kracht en kwaliteit van het signaal controlleren door middel van de STB of het tv-apparaat. Als de kwaliteit onvoldoende is, verschuif dan de antenne totdat u de optimale ontvangstpositie vindt.

Garantiebepalingen

Van harte gefeliciteerd! Door een verstandige keuze bent u nu de trotse eigenaar van een product van OEHLBACH®. Vanwege hun onovertroffen kwaliteit genieten OEHLBACH®-producten overal ter wereld een uitstekende reputatie. Dankzij deze hoge kwaliteit is het mogelijk om op dit OEHLBACH®-product een garantie van 2 jaar te verlenen. De producten van OEHLBACH® worden van het begin van het fabricageproces tot het moment dat zij de fabriek verlaten continu gecontroleerd en getest. Als dit product toch niet naar uw volledige tevredenheid mocht functioneren, houd dan rekening met het volgende:

1. De garantieperiode begint op de datum van aankoop en geldt alleen voor de oorspronkelijke eigenaar.

2. Gedurende de garantieperiode zullen wij eventuele defecten corrigeren die aantoonbaar te wijten zijn aan materiaal-of fabricagefouten, naar eigen inzicht door vervan ging of reparatie van defecte onderdelen. Verdere claims, met name voor prijsreductie, koopvernietiging, schadevergoeding of gevolgschade, zijn uitgesloten. De garantieperiode wordt niet aangetast door een honorering onzerzijds van een garantieclaim.

3. Aan het product mogen geen ondeskundige ingrepen zijn uitgevoerd.

4. Neem in het geval van een garantieclaim allereerst contact op met uw leverancier. Als het nodig is om het product naar ons te zenden, let er dan op dat:

5. het product in de onbeschadigde, originele verpakking wordt verzonden;

6. het aankoopbewijs is bijgevoegd.

7. Van garantie uitgesloten zijn:

· lampen;

- slijtdelen;

- transportschade, zichtbaar of onzichtbaar (claims voor dergelijke schade moeten onmiddellijk worden ingediend bij de transporteur/vervoerder);

- krassen in metalen onderdelen, frontpanelen, enz. (dergelijke defecten moeten binnen 5 dagen na aankoop direct bij uw dealer worden gemeld);

- defecten veroorzaakt door verkeerde installatie of aansluiting, onjuist gebruik (zie gebruikshandleiding) of belasting, of door inwerking van externe krachten.

- ondeskundig gerepareerde of aangepaste apparaten, die door een andere partij dan door ons zijn geopend;

- gevolgschade aan andere apparatuur;

- kostenvergoedingen voor reparaties die door derden zijn uitgevoerd, zonder onze voorafgaande toestemming

Technische documentatie voor externe voedingen voor VERORDENING (EU) 2019/1782 volgens de richtlijn 2009/125/EG

NL Waarde en precisie Eenheid
Naam of handelsmerk van de fabrikant, handels-registernummer en adres	ROOM 10-11,6/F KWONG SANG HONG CENTRE, 151-153 HOI BUN ROAD,KWUN TONG,KOWLOON,HONG KONG
Typeaanduiding:	S003ATV0600015
Voedingsspanning	230 V
Voedingsfrequentie	50 Hz
Uitgangsspanning	6,0 V
Uitgangsstroom	0,15 A
Uitgangsvermogen	0,9 W
Gemiddelde actieve efficiëntie	>61 %
Efficiëntie bij lage belasting (10 %)	NA	%
Energieverbruik in niet-belaste toestand	<0,1	W
