GEBRUIKSAANWIJZING BTR Evolution 5.0 Oehlbach

BTR Evolution 5.0 als Bluetooth Transmitter

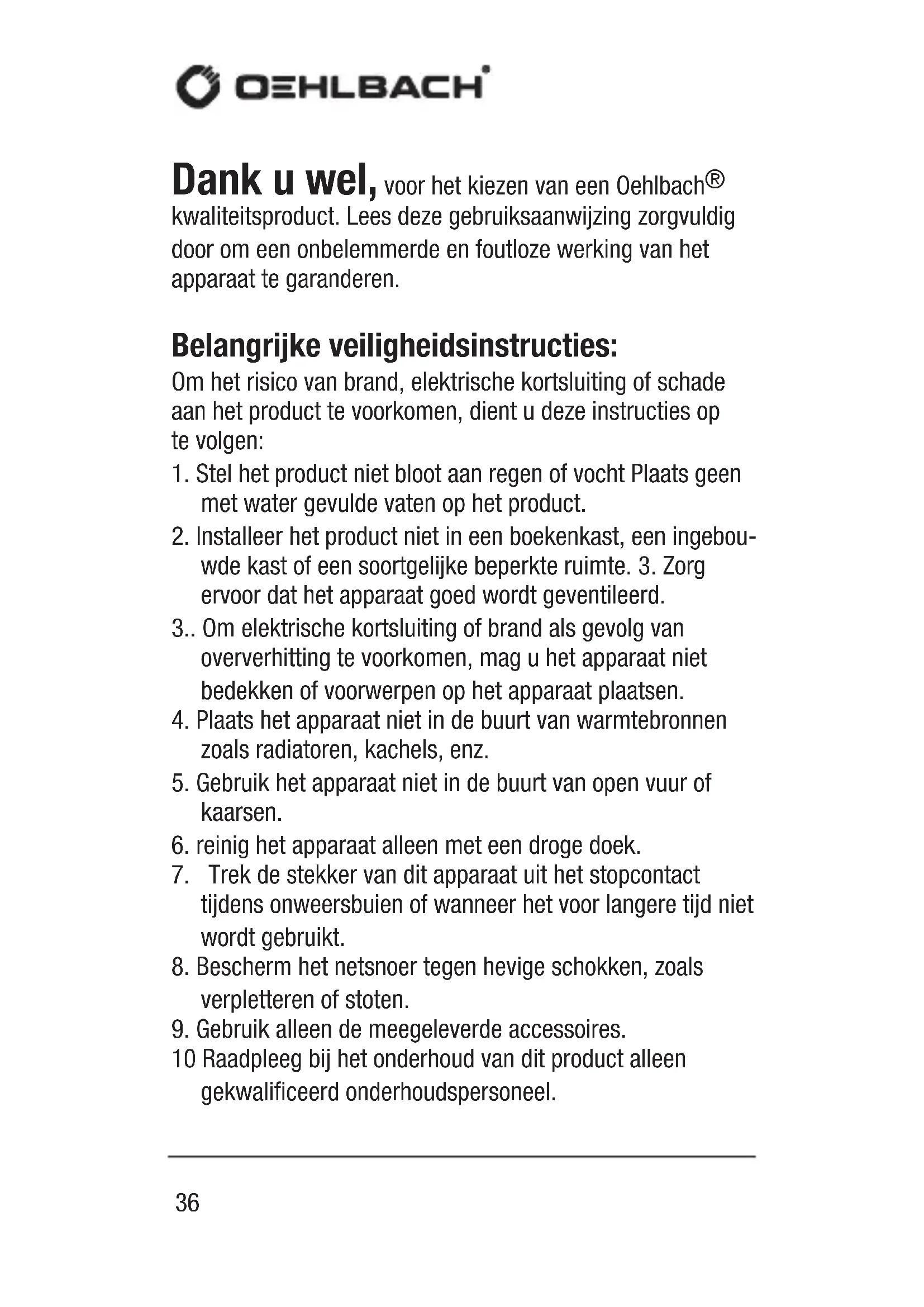

Dank u wel, voor hetkiezen van een Oehlbach® kwaliteitproduct. Lees deze gebruiksaanwijzing zorgvuldig door om een onbelemmerde en fouloze werkung van het apparatusat te garanderen.

Belangrijke veiligheidsinstructies:

Om het risico van brand, elektrische kortsluiting of schade aan het product te voorkomen, dient u deze instructies op te volgen:

1. Stel het product Niet bloot aan regen of vocht Plaats geen met water gevulde vaten op het product.
2. Installer het product Niet in een boekenkast, een ingebouwde kast of een soortgelijke beperkte ruimte. 3. Zorg ervoor dat het apparaat goed worden geventileerd.
   3.. Om elektrische kortsluiting of brand als gevolg van oververhitting te voorkomen, mag u het apparaat Niet bedekken of voorwerpen op het apparaatplaatsen.
3. Plaats het apparaat Niet in de buurt van warmtebronnen zoals radiatoren, kachels, enz.
4. Gebruik het apparaat Niet in de buurt van open vuur of kaarsen.
5. reinig het apparaat alleen met een droge doeK.
6. Trek de stekker van dit apparaat uit het stopcontact tijdens onweersbuien of wanner het voor langerearend nicht worden gebruikt.
7. Bescherm het netsnoer gegen hevige schokken, zoals verplefteren of stoten.
8. Gebruik alleen de meegeleverde accessoires.
   10 Raadpleeg bij het onderhoud van dit product alleen gekwalificeerd onderhoudspersoneel.

Naleving van de EU-richtlijnen

Dit product mag de CE-markering dragen. Het voldoet aan de EU-laagspanningsrichtlijn 2014/35/EU; EU-richtlijn 2014/30/EU inzake elektromagnetische compatibiliteit; EU-RoHS-richtlijn 2011/65/EU; EU-richtlijn betreffende afgedankte elektrische en elektronische apparatuur (AEEA) 2012/19/EG. Oehlbach Kabel GmbH verklaart hierbij dat het Oehlbach BTR Evolution 5.0 apparatus voldoet aan de essentiele eisen en andere relevante bepalingen van Richtlijn 2014/53/EU. U kunt een gratis exemplaar van de conformiteitsverklaring verkrijgen door contact op te nemen met uw dealer, de verkoopafdeling of het hoofdkantoor van Oehlbach Kabel GmbH. De contactgegevens vindt u op: http://www.oehlbach.com.

De conformiteitsverklaring vindt u onder: http://www.oehlbach.com/compliance/6052.

Werkfrequentie: 2402-2480 MHz
Maximaal stralingsvermogen volgens EN 62479: 3,7 dBm

Verwijderingsinstructies

Volgens de Europese richtlijn 2012/19/EG要去 alle elektrische en elektronische apparatuur geschreiben worden afgevoerd via lokale inzamelpunten. Neem deplaatselijke voorschriften in acht en gooi uw oude apparaten nicht bij het normale huisvuil.

Inhoud van de verpakking

• Oehlbach BTR Evolutie 5,0
• Toslink Kabel

-2xRCA/3,5 mm aansluitingsadapterkabel

• USB-kabel voor de stroomvoorziening
• Voedingseenheid (zie pagina 76 en volgende)
• Gebruiksaanwijzing

De Oehlbach BTR Evolution 5.0 is een Bluetooth 5.0 2in1 adapter. In de zendermodus konnen audiosignalen worden ontvangen via de RCA-interface of de SPDIF-interface en draadloos worden verzonden van de BTR Evolution 5.0 maar andere Bluetooth-apparaten. In de ontvangersmodus kutu eenvoudig muziek of audiocontent van uw smartphone, tablet of computer draadloos waar de BTR Evolution 5.0 sturen en deze analogog via de RCA- of SPDIF-interfaceuitvoeren. Beide gebeurt in CD-kwaliteit dankzij de aptX HD-ondersteuning. Door de lage latency functie bereikt de BTR Evolution 5.0 een extreem lage latency van minder dan 40 ms en zendt het geluid zonder merkBare vertraging UIT.

Functies

• 2in1 Bluetooth-adapter maakt verzenden en ontvangen in een apparaat möglichk
• Kan met twee apparaten gegelijk in de zender- en in de ontvangersmodus worden gekoppeld.
• Bluetooth-verse 5.0
• RCA en SPDIF interface voor analoge signalen
• aptX HD garandeert audio-overdracht in CD-kwaliteit
  Zeer lage latentie van minder dan 40 ms

Specificatie

Bluetooth-versie: 5.0 - aptX, Aptx-LL HD,

Lage latentie, SGC

Bereik: tot 10m

Temperatuurbereik: -10 tot +55 °C

Toelaatbare relatieve

luchtvochtigheid: 5 tot 90

Stroomvoorziening: 5V 100mA

Afmetingen: 75 × 75 × 19 (B x H x D in mm)

Bedieningselementen: Aan/uit-schakelaar, TX/RX-

selectie AUX/SPDIF selectie

afwerking: silver, rood

Chipset: CSR BC8675

Werking

Voorbereiding

Voordat u de BTR Evolution gebruikt, moet u ervoor zorgen dat de mobiele telefoons of computers die u met dit product gebruikt voldoende zijn opgeladen of aangesloten op het elektriciteitsnet.

BTR Evolution 5.0 als Bluetooth-zender

In de zendermodus kan de BTR Evolution 5.0 worden verbonden met andere Bluetooth-apparaten die gebruik makeen van een Bluetooth-ontvanger om draadloos

audiosignalen te ontvangen. Hier werkt de BTR Evolution 5.0 als een Bluetooth zender:

1. Voordat u de BTR Evolution 5.0 met apparaten koppelt,要去en andere Bluetooth-apparaten worden uitgeschakeld. Dit zorgt voor een probleemloze koppeling van apparaten.
2. Zet de keuzeschakelaar van de BTR Evolution 5.0 op "TX". Merk op dat de BTR Evolution 5.0 Niet is aangesloten op een stroomvoorziening.
3. Sluit nu de BTR Evolution aan op een stroomvoorziening en houd de aan/uit-schakelaar van de BTR Evolution 5.0 3 seconden ingedrukt om deze in te schakelen. Druk cervolgens twee koer acheter elkaar op de aan/uit-schakelaar om de koppelingsmodus in te schakelen. Het functielampje zou nu snel要去en knipperen.
4. De BTR Evolution 5.0 kan nu door andere Bluetooth-apparaten worden gezonden en koppelen is möglichk.
5. Wanner de koppeling is voltooid, brandt de LED continu en{kunnen audiosignalen worden verzonden.
6. Om de BTR Evolution 5.0 uit te schakelen, houdt u de aan/uit-knop 3 seconden ingedrukt De LED brandt twee keer rood.

BTR Evolution 5.0 als Bluetooth-ontvanger

In de ontvangersmodus kan de BTR Evolution 5.0 worden verbonden met andere Bluetooth-apparaten die een Bluetooth-zender gebruiken om draadloos audiosignalen te versturen. Hier werkt de BTR Evolution 5.0 als een Bluetooth-ontvanger. Om de BTR Evolution 5.0 in de ontvangstmodus te gebruiken,zet u de keuzeschakelaar van de BTR Evolution 5.0 op "RX" en volgt u de bovenstaande instructies vanaf punt 3.

Functionaliteit

Aanzetten

Druk de aan/uit-knop minstens 3 seconden in. De blauwe LED brandt 3 keer.

Uitschakelen

Druk de aan/uit-knop minstens 2 seconden in. Een rood lampje za eenmaal knipperen.

Automatische uitschakeling

Als er binnen 5 minuten geen verbinding tot stand kommt in de koppelingsmodus, worden de BTR Evolution 5.0 automatischuitgeschakeld.

Als de stroomvoorziening van het apparaat te laag is, worden het apparaat automatischuitgeschakeld en/of kan het nicht worden ingeschakeld.

Wijziging van de modus TX/RX

Haal het toestel uit de voeding en schakel de schakelaar van TX maar RX (of omgekeerd).

De modus RCA/SPDIF wijzigen

Verander de overgang van RCA waar SPDIF (of vice versa)

Transmissiekwaliteit

De BTR Evolution 5.0 kan de Bluetooth-transmissiekwaliteit weergeven. In TX-modus kan de:

Blauwe LED voor SBC

Groene LED voor APTX

Witte LED voor APTX-LL

Rode en blauwe LED voor APTX HD

Zelfs in de RX-modus is de transmissiekwaliteit als volgt:

Blauwe LED voor SBC

Rode LED voor AAC

Groene LED voor APTX

Witte LED voor APTX-LL

Rode en blauwe LED voor APTX-HD

Zodra er geen audiosignaal worden verzonden, brandt de LED blauw.

Koppeling van 2 apparaten (RX)

Selecteer de RX-modus en sluit verwolgens de BTR Evolution 5.0 aan op de stroomvoorziening en zet hem aan. Koppel de mobiele telefon of ander Bluetooth-apparaat met de BTR. Na een succesvolle koppeling, Druk twee ker op de aan/uit-knop. Hierdoor wordt de verbinding met de connecen zoeken maar een/New apparaat. Vanaf de tweede Bluetooth apparaat, schakel de Bluetooth-zoekmodus in en maak verbinding met de BTR Evolutie. Na een succesvolle koppeling van de tweede Bluetoothapparaat, zet het eerste Bluetooth-apparaat aan en selecteer de BTR Evolutie uit de paringlist. Na deze stap zijn beiden Bluetoothapparaten zich met succès verbonden. Opmerking: Slechts een audiobestand kan in eenkeer worden overgedragen en het kan meerere keren duren seconden om te schakelen:tussen verschillende audiobronnen.

Koppelen van 2 apparaten (TX)

Stel de BTR in op TX-modus. Ga nu verder zoals bij het koppelen in RX-modus.

Problemen oplossen

De BTR Evolution 5.0 kan nicht worden ingeschakeld.

a) Zorg ervoor dat de BTR Evolution 5.0 is aangesloten op een voldoende stroombron.
b) Controller of u de aan/uit-knop ten minste 2 seconden ingedrukt houdt.

De BTR Evolution 5.0 kan nicht worden aangesloten op een ander apparaat.

a) Zorg ervoor dat het Bluetooth-apparaat Niet meer dan 1 meter verwijderd is tijdens het koppelen.
b) Zorg ervoor dat het te koppelen apparaat Bluetooth heeft ingeschakeld en in de Zoek-/paarstand staat.
c) Controller of u de juiste Bluetooth-modus (ontvanger/ transmitter) hebt geselecteerd.

De BTR Evolution 5.0 is verbonden met een apparaat, maar het is nicht möglichk omMZiek af te spelen.

a) Zorg ervoor dat beiden apparaten zich gekoppeld. Houd er rekening mee dat het maximale bereik 10m is. Als er wanden of objecten:tussen de apparaten staan, wordt het bereik verkleind.
b) Zorg ervoor dat de volumeregeling van de spelerussen 50 en 100% is ingesteld.

Garantie

Wij feliciteren u! Door uw wijze keuze bent u eigenaar geworden van een OEHLBACH® product. OEHLBACH® producten genieten wereldwijd een uitstekende reputatie door hun hove kwaliteit. Deze hoge kwaliteitststandaard maakt het möglichk om 2aar garantie te given op dit OEHLBACH® product. OEHLBACH® producten worden gedurende het gehele productieproces voortdurend gecontrolererd en getest. In geval van service dient u rekening te houden met het volgende:

1. de garantieperiode begint met de aankoop van het producten is alleen voor de eerste eigenaar.
   2.ijdens de garantieperiode verwijderen wij eventuele gebreken,

waarvan kan worden aangetoond dat het materiaal of het werkmanshipaar ons oordeel gebreken vertoont door middel van omruiling of latere verbetering van de gebrekkige onderdelen. Verdere claims,

in het bijzonder voor vermindering, ontbinding, schadevergoeding of Conse quantiele schade zichn uitgesloten. De garantieperiode worden gedekt door een door ons verleende garantieservice worden Niet beinvloed.

1. het product mag Niet op onjuiste wijze worden gemaanipuleerd.

zijngenomen.

1. Als u een beroep wilt doen op de garantie, neem dan eerst contact op met uw vakhandelaar. Mocht het nodig+zijn om het product maar ons toe te sturen, zorg er dan voor dat je hebt gebeden voor hetfeit dat

2. het product worden verzonden in de originele verpakking,

3. de aankoopbon is bijgevoegd.

4. waaruijtgesloten van de garantie:

Verlichtingsmiddelen
Slijtdelen
- Transportschade, zichtaar of onzichtbaar (klachten voor dergelijk schade moet onmiddelijk worden gemeld aan het transportbedrijf, (spoor of post).
- Krassen in metalen onderdelen, frontafdekkingen, enz.
- Defecten要去en binnen 5 dagen na aankoop direct worden gemeld aan uw dealer).
- Fouten veroorzaakt door verkeerde installmentie, verkeerde connec tion, onjuiste bediening (zie gebruiksaanwijzing), of externe gewelddadige invloed, was het apparaat nicht die+zijn.
- Onjuist gerepareerde of aangepaste apparatuur die aan een andere kant dan die we hebben geopend.
- Gevolgschade aan apparatuur van derden
- Vergoeding van kosten voor schadeherstel

Technische documentation voor externe voedingen voor VERORDENING (EU) 2019/1782 volgens de richtlijn 2009/125/EG

NL Waarde en précise Een-		heid
Naam of handelsmerk van de fabrikant, handelsregis-ternummer en adres	Baoli 91441900MA53651CX2 201 Room, Building 2, No. 146, Chashi Road, Chashan Town, Dong- guan, Guangdong, China
Typeaanduiding: 209U
Voedingsspanning 100 - 240 V
Voedingsfrequentie 50 - 60 Hz
Uitgangsspanning 4,75-5,25 V
Uitgangsstroom 2,00 A
Uitgangsvermogen	≤ 0,3	W
Gemiddelde actieve ef- ficiëntie	81,3 %
Efficiëntie bij lage belasting (10 %)	70,0 %
Energieverbruik in nicht- belaste toestand	0,07 W
