BTR Evolution 5.0 - музыкальный приемник Oehlbach - Бесплатное руководство пользователя

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BTR Evolution 5.0 Oehlbach

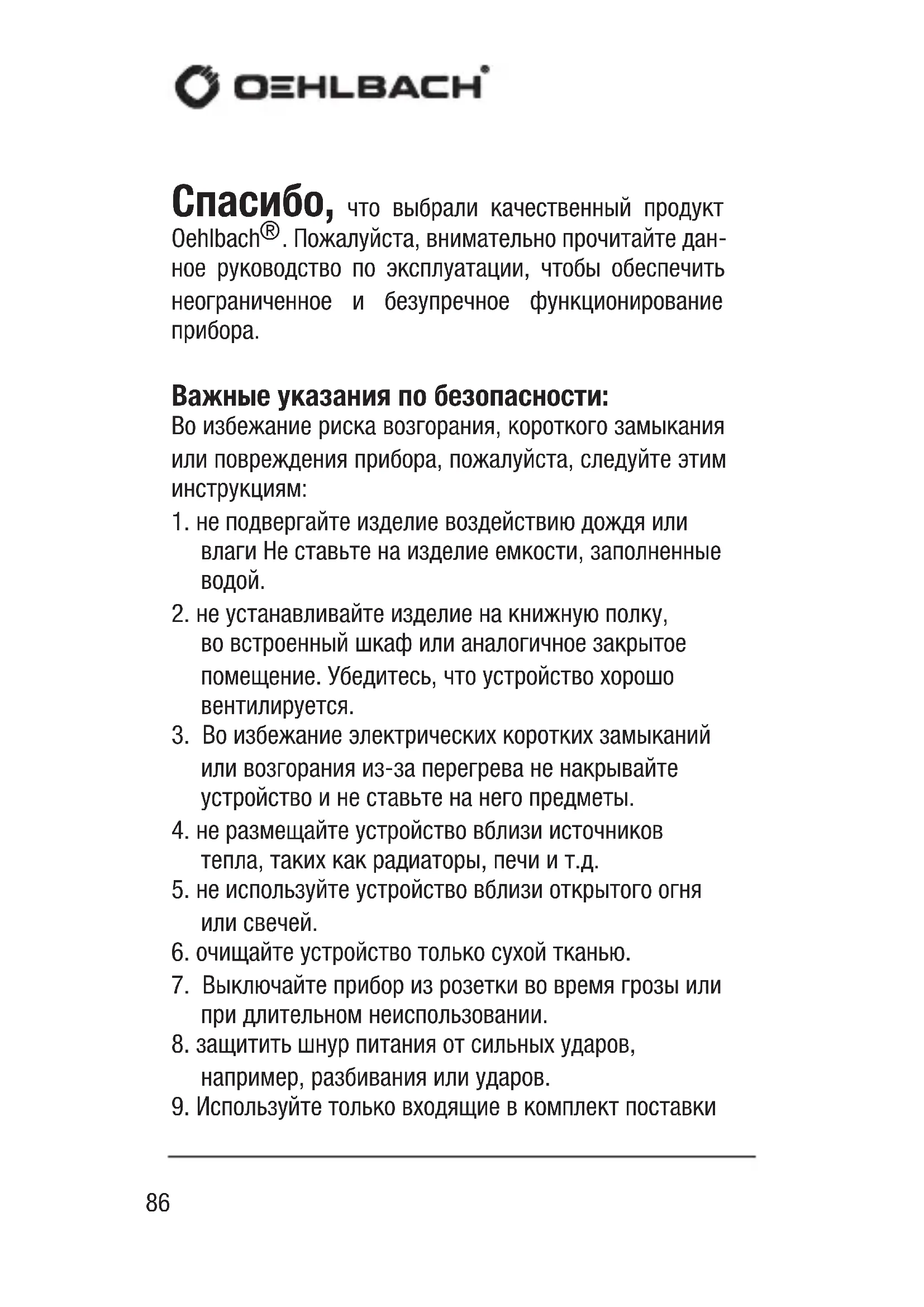

. Пожалуйста, внимательно прочитайте дан- ное руководство по эксплуатации, чтобы обеспечить неограниченное и безупречное функционирование

Важные указания по безопасности: Во избежание риска возгорания, короткого замыкания или повреждения прибора, пожалуйста, следуйте этим инструкциям:

1. не подвергайте изделие воздействию дождя или

влаги Не ставьте на изделие емкости, заполненные

2. не устанавливайте изделие на книжную полку,

во встроенный шкаф или аналогичное закрытое помещение. Убедитесь, что устройство хорошо вентилируется.

3. Во избежание электрических коротких замыканий

или возгорания из-за перегрева не накрывайте устройство и не ставьте на него предметы.

4. не размещайте устройство вблизи источников

тепла, таких как радиаторы, печи и т.д.

5. не используйте устройство вблизи открытого огня

6. очищайте устройство только сухой тканью.

7. Выключайте прибор из розетки во время грозы или

при длительном неиспользовании.

8. защитить шнур питания от сильных ударов,

например, разбивания или ударов.

9. Используйте только входящие в комплект поставки87

BTR Evolution 5.0 RUS принадлежности. 10 При техническом обслуживании изделия обращайтесь только к квалифицированному персоналу. Соответствие директивам ЕС Данное изделие может иметь знак СЕ. Оно соответствует Директиве ЕС по низковольтному оборудованию 2014/35/ EU; Директиве ЕС 2014/30/EU по электромагнитной сов- местимости; Директиве ЕС по RoHS 2011/65/EU; Директи- ве ЕС по отходам электрического и электронного оборудо- вания (WEEE) 2012/19/EC. Компания Oehlbach Kabel GmbH настоящим заявляет, что устройство Oehlbach BTR Evolution 5.0 соответствует ос- новным требованиям и другим соответствующим положе- ниям Директивы 2014/53/EU. Вы можете получить бесплатную копию декларации соот- ветствия, обратившись к вашему дилеру, в отдел продаж или в головной офис Oehlbach Kabel GmbH. Контактную информацию можно найти по адресу: http://www.oehlbach.com. Декларация соответствия находится в разделе: http://www.oehlbach.com/compliance/6052. Рабочая частота: 2402-2480 МГц. Максимальная мощность излучения согласно EN 62479: 3,7 дБм.88 Инструкции по утилизации В соответствии с Европейской Директивой 2012/19/ EC, все электрическое и электронное оборудование должно утилизироваться отдельно через местные пункты приема. Соблюдайте местные предписания и не утилизируйте старые устройства с обычным бытовым мусором. Содержимое пакета - Эволюция БТР Охельбаха 5.0 - Тослинковый кабель -2xRCA/3,5 мм адаптерный кабель с разъёмом - кабель USB для электропитания - Блок питания (см. стр. 76 и далее). - Инструкции по эксплуатации Oehlbach BTR Evolution 5.0 является адаптером Bluetooth

5.0 2in1. В режиме передатчика аудиосигналы могут при-

ниматься через интерфейс RCA или SPDIF и передавать- ся по беспроводной связи с BTR Evolution 5.0 на другие устройства с поддержкой Bluetooth. В режиме ресивера можно легко отправлять музыку или аудиоконтент со смартфона, планшета или компьютера по беспроводной связи на BTR Evolution 5.0 и выводить его в аналоговом виде через интерфейс RCA или SPDIF. Оба варианта вы- полняются в CD-качестве благодаря поддержке aptX HD. Благодаря функции низкой задержки BTR Evolution 5.0 достигает чрезвычайно низкой задержки менее 40 мс и передает звук без заметной задержки.89 BTR Evolution 5.0 RUS

∙ Адаптер Bluetooth 2в1 позволяет осуществлять отправку и прием в одном устройстве. ∙ Может быть соединен с двумя устройствами одновременно в режиме передатчика, а также в режиме приемника ∙ Bluetooth-версия 5.0 ∙ Интерфейс RCA и SPDIF для аналоговых сигналов ∙ aptX HD гарантирует передачу звука в CD качестве ∙ Очень низкая задержка менее 40 мс. Спецификация Bluetooth-версия: 5.0 - aptX, Aptx-LL HD, Низкая задержка, SBC Диапазон: до 10 м Диапазон температур: от -10 до +55 °C Допустимая относительная влажность воздуха: от 5 до 90 Источник питания: 5В 100мА Размеры: 75 x 75 x 19 (Ш x В x Г x Д в

Вес: 0,145 кг Частотный диапазон: 2.402ГГц-2.480ГГГц Соединения: 2 x Cinch, 2 x Toslink, USB- микро B 5V 100mA Элементы управления: Переключатель Вкл/Выкл, выбор TX/RX выбор AUX/SPDIF отделка: серебристый, красный Чипсет: CSR BC867590

Перед использованием BTR Evolution убедитесь, что мобильные телефоны или компьютеры, которые вы используете с этим устройством, достаточно заряжены или подключены к сети. BTR Evolution 5.0 как передатчик Bluetooth В режиме передатчика BTR Evolution 5.0 может быть подключен к другим устройствам с поддержкой Bluetooth, которые используют приемник Bluetooth для приема аудиосигналов по беспроводной связи. Здесь BTR Evolution 5.0 работает как передатчик Bluetooth:

1. Перед сопряжением BTR Evolution 5.0 с устройствами

необходимо выключить другие устройства с поддержкой Bluetooth. Это обеспечит беспроблемное сопряжение устройств.

2. Установите селекторный переключатель BTR Evolution

5.0 в положение “TX”. Обратите внимание, что BTR

Evolution 5.0 не подключен к источнику питания.

3. Теперь подключите BTR Evolution к источнику питания

и нажмите и удерживайте кнопку включения/ выключения BTR Evolution 5.0 в течение 3 секунд, чтобы включить его. Затем дважды подряд нажмите кнопку включения/выключения для входа в режим сопряжения. Теперь функциональная лампочка должна быстро мигать.

4. BTR Evolution 5.0 теперь может быть найден другими

устройствами с поддержкой Bluetooth, и сопряжение91 BTR Evolution 5.0 RUS

5. После завершения сопряжения светодиод горит

непрерывно, и могут передаваться аудиосигналы.

6. чтобы выключить BTR Evolution 5.0, нажмите и

удерживайте кнопку включения/выключения в течение 3 секунд Светодиод загорится красным

BTR Evolution 5.0 в качестве Bluetooth-приемника В режиме приемника BTR Evolution 5.0 может быть подключен к другим устройствам с поддержкой Bluetooth, которые используют передатчик Bluetooth для беспроводной передачи аудиосигналов. Здесь BTR Evolution 5.0 работает как приемник Bluetooth. Чтобы использовать BTR Evolution 5.0 в режиме приемника, установите селекторный переключатель BTR Evolution 5.0 в положение “RX” и следуйте инструкциям, приведенным выше, начиная с пункта 3. Функциональность

Нажмите кнопку Вкл/Выкл как минимум 3 секунды. Синий светодиод загорится 3 раза.

Нажмите кнопку Вкл/Выкл как минимум 2 секунды. Однократно замигает красный свет.92 Автоматическое выключение Если в течение 5 минут в режиме сопряжения не будет установлено соединение, BTR Evolution 5.0 автоматически отключится. При слишком низком уровне электропитания устройство автоматически отключается и/или не может быть

Изменить режим TX/RX Извлеките устройство из блока питания и поменяйте переключатель с TX на RX (или наоборот). Изменение режима RCA/SPDIF Изменить переключатель с RCA на SPDIF (или наоборот). Качество передачи BTR Evolution 5.0 может отображать качество передачи Bluetooth. В режиме TX Синий светодиод для SBC Зеленый светодиод для APTX Белый светодиод для APTX-LL Красный и синий светодиоды для APTX HD Даже в режиме RX качество передачи следующее: Синий светодиод для SBC Красный светодиод для AAC Зеленый светодиод для APTX Белый светодиод для APTX-LL Красный и синий светодиоды для APTX-HD Как только аудиосигнал не передается, светодиод загорается синим цветом.93 BTR Evolution 5.0 RUS Сопряжение 2 устройств (RX) Выберите режим RX, а затем подключите BTR Evolution

5.0 к блок питания и включите его. Соедините ваш

мобильный телефон или другое устройство Bluetooth с BTR. После успешной пары, дважды нажать кнопку включения/выключения. Это отсоединит соединение. и искать новое устройство. Со второго Bluetooth устройство, включите режим поиска Bluetooth и подключитесь к BTR Эволюция. После успешного соединения второго Устройство Bluetooth, включите первое устройство Bluetooth и выберите пункт BTR Evolu- tion из списка рассылки. После этого шага и то, и другое Устройства Bluetooth успешно подключены. Примечание: Только один аудио файл может быть передан за один раз и может потребовать несколько секунд на переключение с одного источника звука на другой. Сопряжение 2 устройств (TX) Установите BTR в режим TX. Теперь выполните сопряжение в режиме RX. Поиск и устранение неисправностей Эволюция BTR 5.0 не может быть включена. a) Убедитесь, что BTR Evolution 5.0 подключен к достаточному источнику питания. б) Убедитесь, что вы нажимаете и удерживаете кнопку включения/выключения не менее 2 секунд.94 BTR Evolution 5.0 не может быть подключен к другому устройству. a) Убедитесь, что устройство Bluetooth находится на расстоянии не более 1 метра в режиме сопряжения. b) Убедитесь, что на подключаемом устройстве включена функция Bluetooth и оно находится в режиме поиска/ парирования. c) Убедитесь, что выбран правильный режим Bluetooth (Приемник/Передатчик). BTR Evolution 5.0 подключен к устройству, но воспроизведение музыки невозможно. a) Убедитесь, что оба устройства соединены. Обратите внимание, что максимальный радиус действия составляет 10 м. Если между устройствами имеются стены или объекты, радиус действия будет уменьшен. b) Убедитесь, что регулятор громкости плеера установлен в диапазоне от 50 до 100%.95 BTR Evolution 5.0 RUS

Поздравляем Вас! Своим мудрым выбором Вы стали обладателем продукта OEHLBACH

. Продукты OEHL- BACH

пользуются отличной репутацией во всем мире благодаря своему высокому качеству. Этот высокий стандарт качества позволяет предоставить 2-летнюю гарантию на этот продукт OEHLBACH

. Продукция OEHLBACH

постоянно контролируется и тестируется на протяжении всего производственного процесса. В случае сервисного обслуживания, пожалуйста, обратите внимание на следующее:

1. гарантийный срок начинается с момента приобретения

изделия и распространяется только на первого

2. в течение гарантийного срока мы устраним любые

которые могут быть доказаны дефектными в материале или рабочем руководстве по нашему усмотрению путем замены или последующего де-ливеризирования. улучшение дефектных частей. Дальнейшие претензии, в частности, за сокращение, отмену, ущерб или условный ущерб исключаются. Гарантийный срок покрывается гарантийным обслуживанием нами не затрагивается.

3. изделие не должно быть испорчено ненадлежащим

4. если Вы хотите предъявить претензию по гарантии,

сначала обратитесь к Вашему специализированному дилеру. Если Вы хотите отправить нам продукт,96 пожалуйста, убедитесь в том, что ты молишься о том, чтобы ∙ Продукт отгружается в оригинальной упаковке, ∙ квитанция о покупке прилагается.

5. исключены из гарантии:

∙ - Светильники ∙ - Изнашивающиеся части ∙ - Повреждения при транспортировке, видимые или невидимые (жалобы ∙ о таких повреждениях необходимо немедленно сообщить транспортной компании (по железной дороге или по почте). ∙ Царапины на металлических деталях, передних крышках и т.д. (Эти О дефектах необходимо сообщать в течение 5 дней после покупки непосредственно на адрес ваш дилер). ∙ неисправности, вызванные неправильной установкой, неправильным подключением, неправильная эксплуатация (см. инструкцию по эксплуатации), или внешнее насильственное воздействие, устройство не было то есть. ∙ Неправильно отремонтированное или модифицированное оборудование, которое было на другой стороне, кроме той, которую мы открыли. ∙ Последующее повреждение оборудования сторонних производителей ∙ Возмещение затрат на поврежденный ремонт97 BTR Evolution 5.0 RUSDE Wert Ein- heit Name oder Handelsmarke des Herstellers, Handelsre- gisternummer und Anschrift Baoli 91441900MA53651CX2 201 Room, Building 2, No. 146, Chashi Road, Chashan Town, Dong- guan, Guangdong, China Modellkennung 209U Eingangsspannung 100 - 240 V Eingangswechselstrom- frequenz
