MANUALE UTENTE BTR Evolution 5.0 Oehlbach

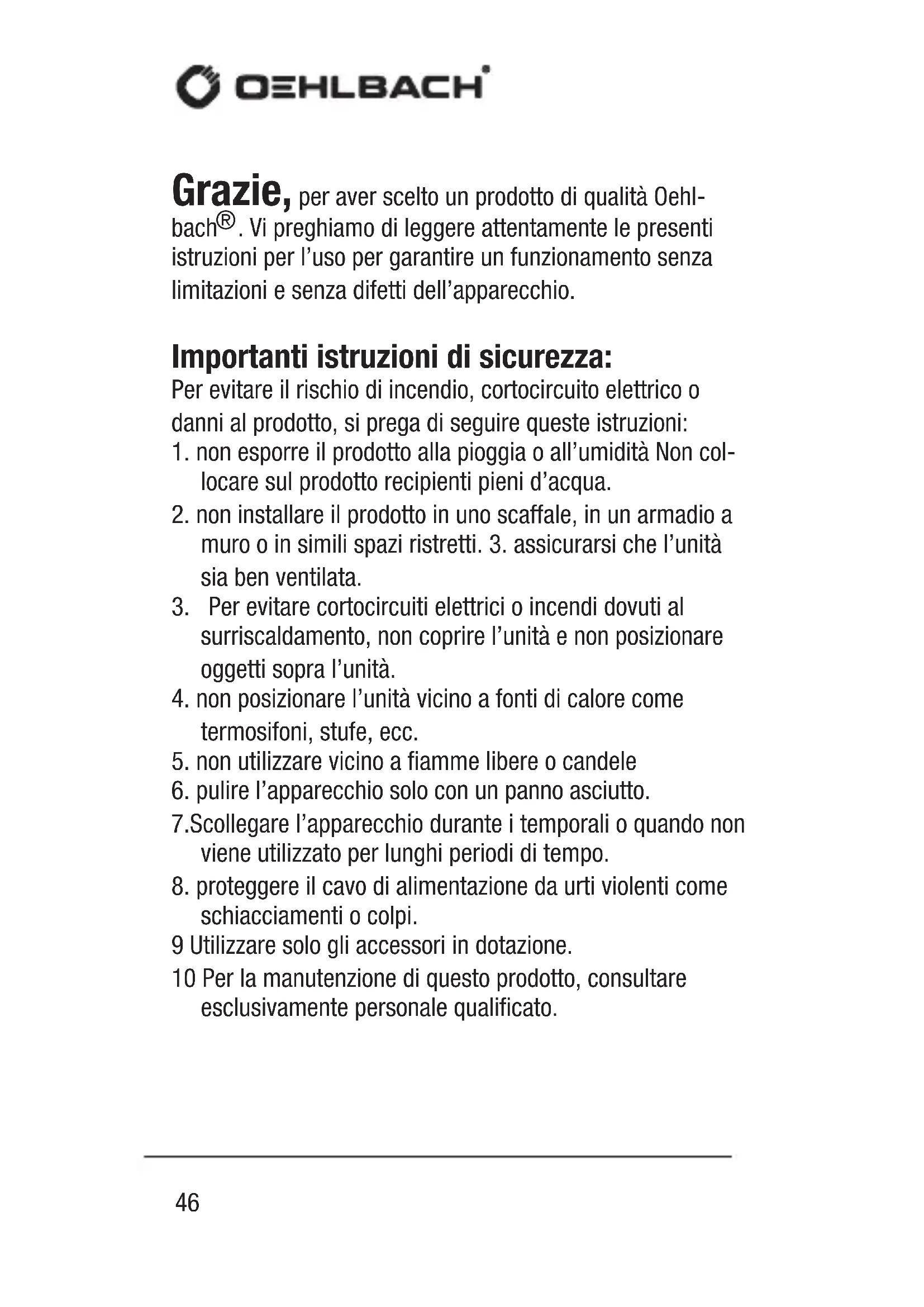

Grazie, per aver scelto un prodotto di qualità Oehlbach®. Vi preghiamo di leggere attendamente le presenti istruzioni per l'uso per garantire un funzionamentoenza limitazioni e sera difetti dell'apparecchio.

Importantistruzioni di sicurezza:

Per evitare il rischio di incendio, cortocircuito elettrico o anni al prodotto, si prega di seguire queste istruzioni:

1. non esporre il prodotto alla pioggia o all'umidità Non collocare sul prodotto recipienti pieni d'acqua.
2. non installare il prodotto in uno scaffale, in un armadio a muro o in simili spazi ristretti. 3. assicurarsi che l'unità sia ben ventilata.
3. Per evitare cortocircuito elettrici o incendi dovuti al surriscaldamento, non copire l'unità e non posizionare oggetti sopra l'unità.
4. non posizionare l'unità vicino a fonti di calore come termosifoni, stufe, ecc.
5. nonutilizzare vicino a fiamme libere o candele
6. pulire l'apparecchio solo con un panno asciutto.
7. Scollegare l'apparecchio durante i temporali o quando non viene utilizzato per lunghi periodi di tempo.
8. proteggere il cavo di alimentazione da urti violenti come schiacciamenti o colpi.
   9 Utilizzare solo gli accessori in dotazione.
   10 Per la manutenzione di questo prodotto, consultare esclusivamente personale qualificato.

Conformità alle dirittive UE

Questo prodotto può recare il marchio CE. è conforme alla Direttiva UE sulla bassa tensione 2014/35/UE; Direttiva UE 2014/30/UE sulla compatibilità elettromagnetica; Direttiva UE RoHS 2011/65/UE; Direttiva UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) 2012/19/CE.

Con la presente Oehlbach Kabel GmbH dichiarare che il dispositivo Oehlbach BTR Evolution 5.0 è conforme ai requisiti essenziali e alle altre disposizioni pertinenti della Direttiva 2014/53/UE.

É possible otten

ere una copia gratuite della dichiarazione di conformità contattando il proprio rivenditore, il reparto vendite o la sede centrale di Oehlbach Kabel GmbH. Le informazioni di contatto sono disponibili all'indirizzo:

http://www.oehlbach.com.

La dichiarazione di conformità si trova sotto: http://www.oehlbach.com/compliance/6052.

Frequenza operativa: 2402-2480 MHz
Potenza massima irradiata secondo EN 62479: 3,7 dBm

Istruzioni per lo smaltimento

Secondo la direttiva europea 2012/19/CE, tutte le appar
parecchiature elettriche ed elettroniche devono essere
smaltite separamente tramite i punti di raccolta locali.
Si prega di osservare le norme locali e di non smaltire i
vecchi apparecchi con i normali rifiuti domestici.
Contenegro della confezione

Contenuto della confezione

• Oehlbach BTR Evolution 5.0
• Cavo Toslink
• Cavo adattatore jack -2xRCA/3,5 mm
• Cavo USB per l'alimentazione
• Alimentatore (vedi pagina 76 e seguenti)
• Istruzioni per l'uso

Oehlbach BTR Evolution 5.0 è un adattatore Bluetooth 5.0 2in1. In modalità trasmettitore, i segnali audio possono essere ricevuti tramite l'interfaccia RCA o l'interfaccia SPDIF e inviatienza fili dal BTR Evolution 5.0 ad altri dispositivi abilitati al Bluetooth. In modalità ricevitore, è possible inviare disponmente musica o contentuti audio dal proprio smartphone, tablet o computer in modalità wireless al BTR Evolution 5.0 ed emetterli in analogicotramite l'interfaccia RCA o SPDIF. Entrambe le modalità sono in qualità CD grazie al supporto aptX HD. Grazie alla caratteristica di bassa latenza, il BTR Evolution 5.0 raggiunge una latenza extremamente Bassa di meno di 40 ms e trasmette il suonozza ridarti evidenti.

Funzioni

· L'adattatore Bluetooth 2in1 consente di inviare e riceveire in un unico dispositorio
- Può essere accoppiato a due dispositivi contemporaneamente sua in modalità trasmettitore che in modalità riceyitore
- Versione Bluetooth 5.0
- Interfaccia RCA e SPDIF per segnali analogici

· aptX HD garantisce la trasmissione audio in qualità CD
· Latenza molto Bassa di meno di 40 ms

Specifica

Versione Bluetooth: 5.0 - aptX, Aptx-LL HD,

Bassa latenza, SBC

Portata: fino a 10m

Campo di temperatura: da -10 a +55 °C

Umidità relativa amissabile:da 5 a 90

Alimentazione elettrica: 5V 100mA

Dimensioni: 75× 75× 19 (LxAxP in mm)

Peso: 0,145 kg

Banda di frequenza: 2.402GHz-2.480Ghz

Collegamenti: 2 x Cinch, 2 x Toslink, USB-micro

B 5V 100mA

Elementi di controllo: Interruttore On/Off, selezione TX/

RX Selezione AUX/SPDIF

finitura: argento, rosso

Chipset: CSR BC8675

Operazione

Preparazione

Prima di utilizzare il BTR Evolution, assicurarsi che i telefoni cellulari o i computer utilizzati con quello prodotto siano sufficientemente carichi o collegati alla rete elettrica.

BTR Evolution 5.0 come trasmettitore Bluetooth

In modalità trasmettitore, il BTR Evolution 5.0 può essere collegato ad altri dispositiviabilitati al Bluetooth che utilizzato un

ricevitore Bluetooth per ricevere segnali audioenza fili. Qui il BTR Evolution 5.0 funge da trasmettitore Bluetooth:

1. Prima di accoppiare il BTR Evolution 5.0 con i dispositivi, gli altri dispositiviabilitati al Bluetooth devono essere spenti. Questo garantirà un accoppiamento alla problema dei dispositivi.
2. Impostare il selettore del BTR Evolution 5.0 su "TX". Si noti che il BTR Evolution 5.0 non è collegato ad un alimentatore.
3. Ora collegare il BTR Evolution ad un alimentatore e tenere premuto il selettore del BTR Evolution 5.0 per 3 secondi per accenderlo. Poi premere l'interruttore on/off due volte in rapida successione per entrare in modalità di accoppiamento. La luce di funzione dovrebbe ora lampeggiare rapidamente.
4. il BTR Evolution 5.0 più ora essere trovato da autres dispositiviabilitati al Bluetooth ed è possibile l'accoppiamento
5. Quando l'accoppiamento è complete, il LED è accesso in modo continu e possono essere trasmessi segnali audio.
6. per spegnere il BTR Evolution 5.0, premere e tenere premuto il pulsante on/off per 3 secondi II LED si illuminerà di rosso due volte.

BTR Evolution 5.0 come ricevitore Bluetooth

In modalità ricevitore, il BTR Evolution 5.0 può essere collegato ad altri dispositivi abilitati al Bluetooth che utilizzato un trasmettitore Bluetooth per inviare segnali audioenza fili. Qui il BTR Evolution 5.0 funge da ricevitore Bluetooth. Per utilizzare il BTR Evolution 5.0 in modalità ricevitore, impostare il selettore del BTR Evolution 5.0 su "RX" e seguire le istruzioni di cui sopra dal punto 3 in poi.

Funzionalità

Accendere

Premere il tasting On/Off per almeno 3 secondi. Il LED blu si accende 3 volte.

Spagnere

Premere il tasting On/Off per almeno 2 secondi. Una luce rossa lampeggerà una volta.

Spegnimento automatico

Se non viene stabilita alcuna connessione entro 5 minuti in modalità di accoppiamento, il BTR Evolution 5.0 si spegne automaticamente.

Se l'alimentazione dell'unità è troppo Bassa, l'unità si spegne automaticamente e/o non può essere accesa.

Cambiare modalità TX/RX

Togliere l'unità dall'alimentazione eambiare l'interruttore da TX a RX (o viceversa).

Cambiare il modo RCA/SPDIF

Cambiare l'interruttore da RCA a SPDIF (o viceversa)

Qualità della trasmissione

II BTR Evolution 5.0 può visualizzare la qualità di trasmissione

Bluetooth. In modalità TX il:

LED blu per SBC

LED verde per APTX

LED bianco per APTX-LL

LED ross o e blu per APTX HD

Anche nel modo RX la qualità di trasmissione è la seguente:

LED blu per SBC

LED rossop per AAC

LED verde per APTX

LED bianco per APTX-LL

LED ross o e blu per APTX-HD

Non appena non viene trasmesso alcun segnale audio, il LED si illumina in blu.

Accoppiamento 2 dispositivi (RX)

Selezionare il modo RX e poi collegare il BTR Evolution 5.0 a l'alimentatore e accenderlo. Accoppiare il cellulare o altri dispositivo Bluetooth con il BTR. Dop o l'accoppiamento riuscito, premere due volte il pulsante on/off. In quello modo si scollega la connessione. E cercare un nuovo dispositivo. Dal secondo Bluetooth dispositivo, accendere il modo di ricerca Bluetooth e connettersi a il BTR Evolution. Dop o il successo dell'accoppiamento del secondo. Dispositivo Bluetooth, accendere il primo dispositivo Bluetooth e selezionare il BTR Evolution alla lista di paring. Dop o this passo sa I dispositivi Bluetooth sono collegati con successo. Nota: Solo uno file audio cui è essere trasferito alla volta e cui richiedere diversi secondi per passare da una sorgente audio all'altra.

Accoppiamento di 2 dispositivi (TX)

Impostare il BTR in modalità TX. Procedure ora come per l'accoppiamento in modalità RX.

Risoluzione dei problemi

II BTR Evolution 5.0 non può essere acceso

a) Assicurarsi che il BTR Evolution 5.0 sia collegato ad una fonte di alimentazione sufficiente.
b) Controllare se si tiene premuto il pulsante on/off per almeno 2 secondi

II BTR Evolution 5.0 non può essere collegato ad un'alto dispositivo

a) Assicurarsi che il disposativo Bluetooth non si trovi a più di 1 m di distance durante la modalità di accoppiamento.
b) Assicurarsi che il dispositivo da accoppiare abbia il Bluetooth abilitato e sua in modalità di ricerca/accoppiamento.
c) Verificare di aver selezionato il modo Bluetooth (Ricevitore/Transmettitore) corretto.

Il BTR Evolution 5.0 è collegato ad un dispositivo ma non è possibile riproduire musica

a) Assicurarsi che entrambi i dispositivi siano accoppiati. Si prega di notare che la portata massima è di 10 m. Se ci sono pareti o oggetti tra le unità, la portata sare ridotta.
b) Assicurarsi che il controllo del volume dellettore sia impostato tra il 50 e il 100% .

Garanzia

Ci congratuliamo con voi! Con la vostra saggia scelta siete diventati proprietari di un prodotto OEHLBACH®. I prodotti OEHLBACH® godono di un'eccellente reputazione in tutto il mondo grazie alla loro alta qualità. Questo elevato standard qualitativo consente di offrir une garanzia di 2 anni per questo prodotto OEHLBACH®. I prodotti OEHLBACH® sono continuamente monitorati e testati durante l'intero processo di produzione. In caso di assistenza si prega di osservare quanto segue:

1. il periodo di garanzia inizia con l'acquisto del prodotto ed è solo per il primo proprietario.
2. durante il periodo di garanzia elimineremo eventuali difetti, che cui ossere dimostrato essere difettoso nel materiale o nella gestione del lavoro a nostra discrezionetramite scambio o successivo miglioramento delle parti difettose. Ulteriori rivendicazioni,

in particolare per riduzione, rescissione, danni o Conse quenziale sono esclusi. Il periodo di garanzia è coperto da un servizio di garanzia da moi non è interessato.

1. il prodotto non deve essere manomesso in modo improprio sono state prese.
2. se si desidera presentare un reclamo in garanzia, si prega di contattare prima il proprio rivenditore specializzato. Se dovesse rivelarsi necessario inviare il prodotto a moi, si prega di assicurarsi che

devi prepare per il fatto che

• il prodotto viene spedito nella sua confezione originale,
  · la ricevuta d'acquisto è allegata.

• sono esclusi alla garanzia:

·Illuminanti

Partisoggete ad usura
Danni da trasporto, visibili o invisibili (reclami per tali danni devono essere immediatamente segnalati all'impresa di trasporto, (ferrovia o posta).
· Graffi nelle parti metalliche, nelle copertura frontali, ecc. I difetti devono essere segnalati entro 5 giorni dall'acquisto direttamente a il vostro rivenditore).
- guasti causati da un'errata installmente, da un errato collegamento, uso improprio (vedi istruzioni per l'uso), o influenza esterna violenta, il dispositivo non erache sono.
- Apparecchiature riparate o modificare in modo improprio che sono state da un dato diverso da quello che abbiamo aperto.
Danni consequenti alle apparecchiature di terzi
Rimborso delle spese per la riparazione dei danni

Documentazione tecnica per gli alimentatori esterni per il REGOLAMENTO (UE) 2019/1782 secondo la direttiva 2009/125/EG

IT Valore e precisione Unità
Nome o marchio del fabbri-cante, numero di iscrizione nel registrar delle imprese e indirizzo del fabbricante	Baoli91441900MA53651CX2201 Room, Building 2, No. 146, Chashi Road, Chashan Town, Dongguan, Guangdong, China
Identificativo del modello 209U
Tensione di ingressso 100 - 240 V
Frequenza di ingressso CA 50	- 60 Hz
Tensione di uscita 4,75-5,25	V
Currente di uscita 2,00 A
Potenza di uscita	≤ 0,3	W
Rendimento medio in modo attivo	81,3 %
Rendimento a basso carico (10 %)	70,0 %
Potenza assorbita nella condizione a vuoto	0,07 W
