Bluetooth Modus Umschalter

Audio switch

Bluetooth mode switch

K部件 / Component parts

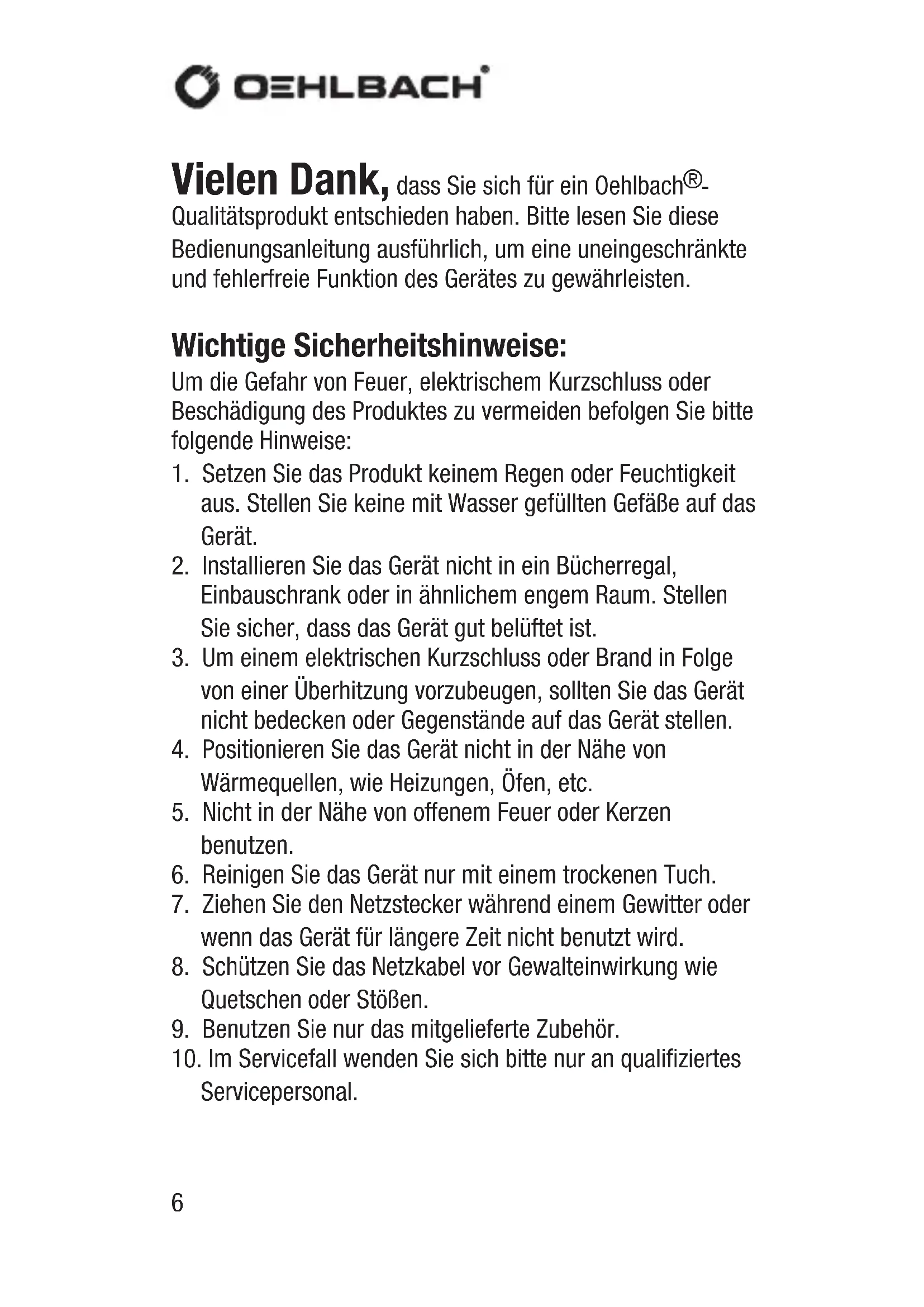

Vielen Dank, dass Sie sich für ein Oehlbach®-

Qualitätsprodukt entschieden haben.itte lessen Sie diese Bedienungsanleitung ausfuhrlich, um eine uneingeschränkte und fehlerfreie Funktion des Gerätes zu gewährleisten.

Wichtige Sicherheitshinweise:

Um die Gefahr von Feuer, elektrischem Kurzschluss oder Beschädigung des Produktes zu vermeiden befolgen Sieitte folgende Hinweise:

1. Setzen Sie das Produkt keinem Regen oder Feuchtigkeit aus. Stellen Sie keine mit Wasser gefüllten GefäBe auf das Gerät.
2. Installieren Sie das Gerät nicht in ein Bucherregal, Einbauschrank oder in ähnlichem engem Raum. Stellen Sie sicher, dass das Gerät gut beluftet ist.
3. Um einem elektrischen Kurzschluss oder Brand in Folge von einer Überhitzung vorzubeugen, sollen den Sie das Gerät nicht bedecken oder Gegenstände auf das Gerät stellen.
4. Positionieren Sie das Gerät nicht in der Höhe von Wärmequellen, wie Heizungen, Öfen, etc.
5. Nicht in der Nähe von offenem Feuer oder Kerzen benutzen.
6. Reinigen Sie das Gerät nur mit einem trockenen Tuch.
7. Ziehen Sie den Netzstecker während einem Gewitter oder wenn das Gerät für längerere Zeit nicht benutzt wird.
8. Schützen Sie das Netzkabel vor Gewalteinwirkung wie Quetschen oder Stößen.
9. Benutzen Sie nur das mitgelieferte Zubehör.
10. Im Servicefall wenden Sie sichitte nur an qualifiziertes Servicepersonal.

Einhaltung von EU-Richtlinien

Dieses Produkt darf das CE-Zeichen führen. Es entspricht der EU-Niederspannungsrichtlinie 2014/35/EU; EURichtlinie 2014/30/EU über die elektromagnetische Verträglichkeit; EU-RoHS-Richtlinie 2011/65/EU; EU-Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) 2012/19/EG.

Hiermit erklart die Firma Oehlbach Kabel GmbH, dass sich das Gerät Oehlbach BTR Evolution 5.0 in Übereinstimmung mit den grundlegenden Anforderungen und anderen relevanten Vorschriften der Richtlinie 2014/53/EU befindet.

Sie können eine kostenlose Kopie der Konformitätserklarung erhalten, indem Sie ihren Handler, den Vertrieb oder den Hauptssitz der Oehlbach Kabel GmbH kontaktieren. Die Kontaktinformation finden Sie unter: http://www.oehlbach.com.

Die Konformitätserklarung finds Sie unter: http://www.oehlbach.com/compliance/6052

Betriebsfrequenz: 2402-2480 MHz

Maximale ausgestrahlte Leistung gemäß EN 62479: 3,7 dBm

Entsorgungshinweise

Gemäß der europäischen Richtlinie 2012/19/EC mussen alle elektrischen und elektronischen Geräte über lokale Sammelstellen getrennt entsorgt werden.itte beachten Sie die lokalen Vorschriften und entsorgen Sie ihre Altgeräte nicht mit dem normalen Hausmüll.

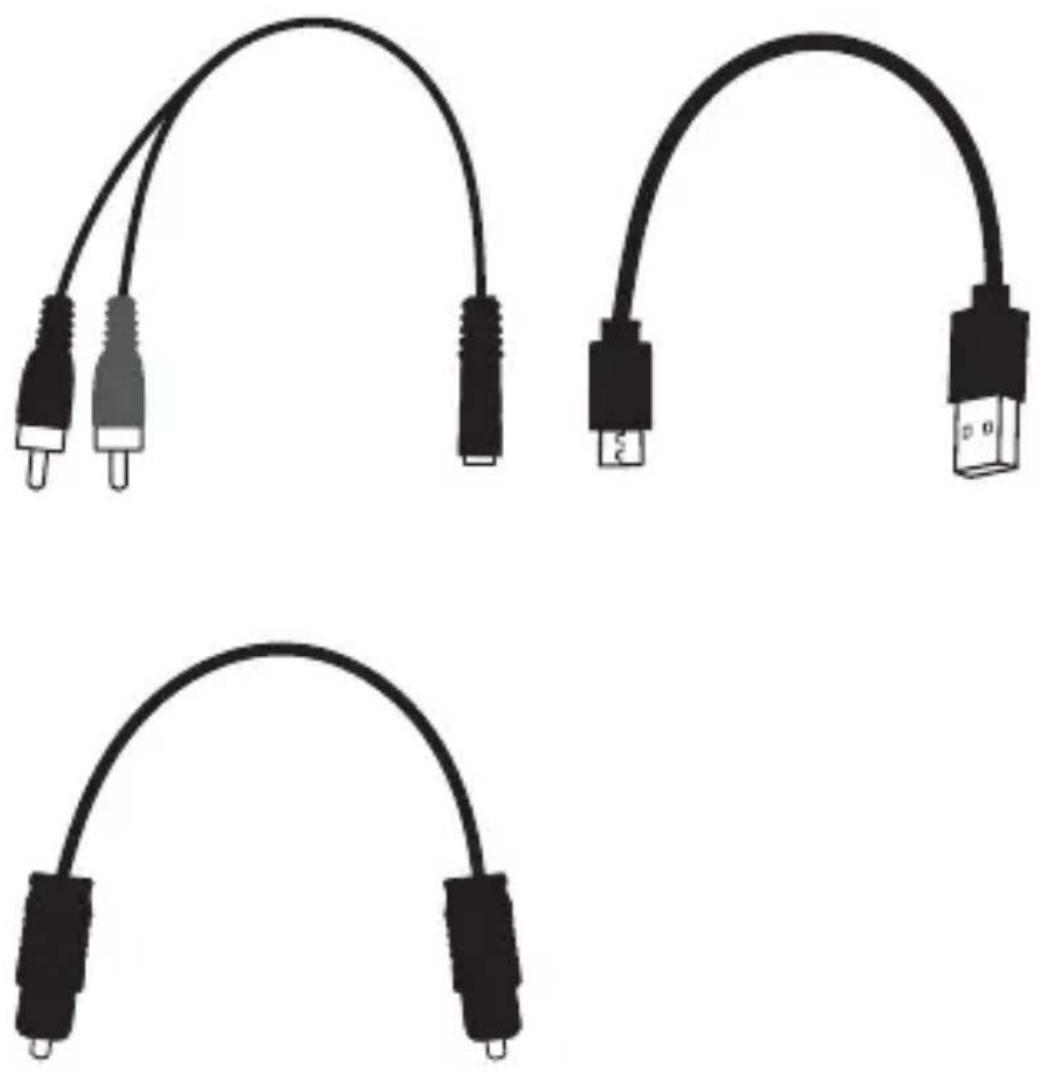

Verpackungsinhalt

• Oehlbach BTR Evolution 5.0
  -Toslink-Kabel

-2xCinch/3,5-mm-Klinke-Adapterkabel

• USB-Kabel für Spannungsvorsorgung
  -Netzteil (sieheSeite76undfolgende)
  -Bedienungsanleitung

Der Oehlbach BTR Evolution 5.0 ist ein Bluetooth 5.0 2in1 Adapter. Im Transmittermodus konnen Audiosignale über die RCA Schnittstelle oder die SPDIF Schnittstelle angenommen und schnurlos vom BTR Evolution 5.0 an andere Bluetooth-fähige Geräte gesendet werden. Im Empfängermodus konnen Sie ganz einfach Musik oder Toninhalte vom Smartphone, Tablet oder Computer Schnurlos an den BTR Evolution 5.0 senden und analog über die RCA oder SPDIF Schnittstelle ausgegeben. Beides geschieht dank aptX HD Unterstützung in CD-Qualität. Durch das Low Latency Feature erreicht der BTR Evolution 5.0 eine äußert geringe Latenz von weniger als 40 ms und überträgt den Ton ohne merkliche Verzögerung.

Funktionen

• 2in1 Bluetooth Adapter erhöglich Senden und Empfangen in einem Gerät
  Mit zwei Geräten gleichzeitig koppelbar sowohl im Transmittermodus als auch im Receivermodus
• BluetoothVersion5.0
• RCA und SPDIF Schnittstelle für analoge Signale
• aptX HD garantiert Audioübertragung in CD-Qualität
  Sehr geringe Latenz von weniger als 40 ms

Spezifikation

Temperaturbereich: -10 bis +55 °C

Zulässige rel. Luftfeuchtigkeit: 5 bis 90%

Spanningsversorgung: 5V 100mA

Abmessungen: 75 × 75 × 19 (B x H x T in mm)

Gewicht: 0,145 kg

Frequenzband: 2,402GHz-2,480Ghz

Anschlisse: 2 x Cinch, 2 x Toslink, USB-micro

B 5V 100mA

Bedienelemente: On/Off Schalter, TX/RX Auschwitz

AUX/SPDIF-Ausbwahl

Ausfuhrung: silber, rot

Chipset: CSR BC8675

Bedienung

Vorbereitung

Bevor sie den BTR Evolution nutzen, stellen Sie sicher, dass die Mobiltelefone oder Computer, die Sie mit diesen Produkt nutzen, ausreichend aufgeladen sind bzw. am Stromnetz angeschlossen sind.

Im Transmitter-Modus kann der BTR Evolution 5.0 mit anderen Bluetooth-fahigen Geräten verbunden werden, die einen Bluetooth-Empfänger verwenden, um Audiosignalechnurlos zu empfangen. Hieragiert der BTR Evolution 5.0 als Bluetooth-Sender:

1. Bevor Sie den BTR Evolution 5.0 mit Geräten koppeln, sollenn andere Bluetooth-fähige Geräte ausgeschaltet werden. So kann eine problemlose Kopplung der Geräte gewährleistet werden.

2. Stellen Sie den Wahlschalter des BTR Evolution 5.0 auf "TX". Beachten Sie, dass der BTR Evolution 5.0 nicht mit einer Stromversorgung verbunden ist.

3. Verbinden Sie nun den BTR Evolution mit einer Stromversorgung und halten Sie den An/Aus Schalter des BTR Evolution 5.0 für 3 Sekunden gedrückt, um diesen anzuschalten. Danach den An/Aus Schalter zweimal kurz hintereinander betätigten, um in den Kopplungsmodus zu gelangen. Nun sollte die Funktionsteuchte schnell blinken.

4. Der BTR Evolution 5.0 kann jetzt von anderen Bluetooth-fähigen Geräten gefunden werden und eine Kopplung ist möglich.

5. Wenn die Kopplung abgeschlossen ist, leuchtet die LED dauerhaft und Audiosignale können übertragen werden.

6. Um den BTR Evolution 5.0 auszuschalten, halten Sie den An/Aus Knopf für 3 Sekunden gedrückt. Die LED leuchtet 2 mal rot auf.

BTR Evolution 5.0 als Bluetooth Receiver

Im Receiver-Modus kann der BTR Evolution 5.0 mit anderen Bluetooth-fähigen Geräten verbunden werden, die einen Bluetooth-Transmitter verwenden, um Audiosignale Schnurlos zu senden. Hieragiert der BTR Evolution 5.0 als Bluetooth-Empfänger. Um den BTR Evolution 5.0 im Receiver-Modus zu verwenden, stellen Sie den Wahlschalter des auf „RX“ und folgen Sie den zuvor genannten Anweisungen ab Punkt 3.

Funktionsweisen

Anschalten

Den An/Aus Knopf für min. 3 Sekunden drücken. Die blaue LED leuchtet 3 mal auf.

Ausschalten

Den An/Aus Knopf für min. 2 Sekunden drücken. Ein rotes Licht leuchtet 1 mal auf.

Automatisches Ausschalten

Wenn im Pairing Modus innerhalb von 5 min. keine Verbindung aufgebaut wird, schaltet der BTR Evolution 5.0 sich automatisch aus.

Falls die Stromversorgung des Gerätes zu niedrig ist, schaltet sich das Gerät automatisch aus und/oder{lsst sich nicht anschalten.

Modusändern TX/RX

Das Gerät von der Stromversorgung entfernen und den Umschalter von TX zu RXändern (oder umgekehrt).

Modusändern RCA/SPDIF

Den Umschalter von RCA zu SPDIFändern (oder umgekehrt).

Übertragungsqualität

Der BTR Evolution 5.0 kann die Bluetooth Übertragungsqualität anzeigen. Hierbei steht im TX Modus die:

Blaue LED für SBC

Grüne LED für APTX

WeiBe LED fur APTX-LL

Rote und blaue LED für APTX HD

Auch im RX Modus wird die Übertragungsqualität wie folgt veranschauchlicht:

Blaue LED für SBC

Rote LED für AAC

Grüne LED für APTX

WeiBe LED für APTX-LL

Rote und blaue LED für APTX-HD

Sobald kein Audiosignal übertragen wird, leuchtet die LED blau.

2 Geräte koppeln (RX)

Den RX Modus wahlen und dann den BTR Evolution 5.0 an die Stromversorgung anschlieben und anschalten. Das Mobilefon oder ein anderes Bluetooth Gerät mit dem BTR koppeln. Nach dem erfolgreichen Koppeln zweimal auf den An/Aus Knopf drücken. Dadurch wird die Verbindung getrennt und nach einem neuen Gerät gesucht. Vom zweiten Bluetooth Gerät den Bluetooth Suchmodus anschalten und mit dem BTR Evolution verbinden. Nach dem erfolgreichen Verbinden des zweiten Bluetooth Gerätes, das erste Bluetooth Gerät anschalten und aus der Paring Listed den BTR Evolution auswahlen. Nach thisem Schritt sind beiden Bluetooth Geräte erfolgreich verbunden. Hinweis: Es kann nur eine Audio Datei gleichzeitig übertragen werden und es kann mehrere Sekunden dauern zwischen verschiedenen Audioquellen umzuschalten.

2 Geräte koppeln (TX)

Den BTR in den TX Modus stellen. Nun wie beim Koppeln im RX Modus fortfahren.

Fehlerbehebung

GER

Der BTR Evolution 5.0 kann nicht eingeschaltet werden

a)itte stellen Sie safer,dass der BTR Evolution 5.0 mit einer ausreichenden Stromquelle verbunden ist.
b) Kontrollieren Sie, ob sie den An/Aus Knopf min. 2 Sekunden lang gedrückt halten

Der BTR Evolution 5.0 kann nicht mit einem anderen Gerät verbunden werden

a) Vergewissern Sie sich, dass das Bluetooth-Gerät während des Kopplungs-Modus nicht weiter als 1 m entfernt ist.
b) Stellen Sie sicher, dass bei dem zu verbindenden Gerät Bluetooth aktiviert ist und im Such-/Kopplungsmodus ist.
c) Überprüfen Sie, ob Sie den richtigen Bluetooth-Modus (Receiver/Transmitter) gewählt haben.

Der BTR Evolution 5.0 ist mit einem Gerät verbunden, aber es ist nicht möglich Musik abzuspielen

a) Vergewissern Sie sich, dass beiden Geräte gekoppelt sind.

Bitte beachten Sie, dass die Reichweite maximal 10 m beträgt. Wenn sich Wände oder Gegenstände zwischen den Geräten befinden, verringert sich die Reichweite.

b) Stellen Sie sicher, dass die Lautstärkeregelung des Abspielgerätes zwischen 50 und 100% eingestellt ist.

Garantie

Wir gratulieren Ohnen! Durch ihre kluge Wahl sind Sie Besitzer eines OEHLBACH®-Produktes geworden. OEHLBACH®-Produkte erfreuen sich aufgrund der hohen Qualität eines ausgezeichneten Rufes weltweit. Diese hohe Qualitätstandard erhögt es, für diese OEHLBACH®-Produkt 2 Jahre Garantie zu gewähren. OEHLBACH®-Produkte werden während des gesamten Fertigungsvorganges laufend kontrolliert und geprüft. Im Servicefall beachten Sieitte folgenden:

1. Die Garantiezeit beginnnt mit dem Kauf des Produktes und gilt nur für den Erstbesitzer.
2. Wahrend der Garantiezeit beseitigen wir etwaige Mängel, die nachweislich auf Material- oder Fabrikationsfehler berufen, nach unserer Wahl durch Austausch oder Nachbesserung der defekten Teile. Weitergehende Ansprüche, insbesondereaufMinderung,Wandlung,Schadenersatzoder Folgeschädensindausgeschlossen.DieGarantiezeitwirdvon einer Garantieleistung durch uns nicht berührt.
3. Am Produkt dürfen keine unsachgemäßen Eingriffe vorgenommen worden sein.
4. Bei Inanspruchnahme der Garantie wenden Sie sichitte zunachst an ihren Fachhändler. Sollte es sich als notwendigerweisen, das Produkt an uns einzuschicken, so sorgen Sieitte davon, dass
5. das Produkt in einwandfreiier Originalverpackung verschickt wird,
   die Kaufquittung beigeufigt ist.
6. Von der Garantie ausgenommen sind:
   Leuchtmittel
   Verschleibteile
7. Transportschäden, sightbar oder unsichtbar (Reklamationen

für solche Schäden müssen umgehend beider Transportfirma, Bahn oder Post eingereicht werden.)

• Kratzer in Metallteilen, Frontabdeckungen u.s.w. (These Defekte müssen innerhalb von 5 Tagen nach Kauf direkt bei Ihrhom Handler reklamiert werden.)
• Fehler, die durch fehlerhafte Aufstellung, falschen Anschluss, unsachgemäß Bedienung (siehe Bedienungsanleitung), Beanspruchung oder aßerere gewaltsame Einwirkung entstan den sind.
• Unsachgemäß reparierte oder geänderte Geräte, die von anderer Seite als von uns geöffnet wurden.
• Folgeschäden an fremden Geräten
• Kostenerstattung bei Schadensbehebung durch Dritte ohne unser vorheriges Einverständnis.

Gewicht: 0,145kg

Frequenieband: 2,402 GHz-2,480 Ghz

Verbindingen: 2 x Cinch, 2 x Toslink, USB-micro

B 5V 100mA

Technische Dokumentation für externe Netzeile zu VERORDNUNG (EU) 2019/1782 gemäß der Richtlinie 2009/125/EG

DE Wert Ein-		heit
Name oder Handelsmarke des Herstellers, Handelsre-gisternummer und Anschrift	Baoli 91441900MA53651CX2 201 Room, Building 2, No. 146, Chashi Road, Chashan Town, Dong- guan, Guangdong, China
Modellkennung 209U
Eingangsspannung 100 - 240 V
Eingangswechselstrom- frequenz	50 - 60 Hz
Ausgangsspannung 4,75-5,25 V
Ausgangsstrom 2,00 A
Ausgangsleistung	≤ 0,3	W
Durchschnittliche Effizienz im Betrieb	81,3 %
Effizienz bei geringer Last (10 %)	70,0 %
Leistungsaufnahme bei Nulllast	0,07 W

OEHLBACH® Kabel GmbH

Frankfurter Straße 720 - 726 51145 Köln Germany

Tel.: [phone] - 700 Fax: [phone] - 729

www.oehlbach.com E-Mail: [e-mail]
