BEDIENUNGSANLEITUNG BTT 5000 Oehlbach

Bedienungsanleitung | Garantiehinweis

User manual | Warranty information
Mode d'emploi | Avis de garantie
Gebruikshandleiding | Garantiebepalingen
Istruzioni per l'uso | Informazioni sulla garanzia
Manual del dato | Informacion para la garantia
Instrukcja obslugi | Informacion dotyczace gwarancji
Odbnyiec xipionc | Ypobceiyn yia tnv eyyuonn
PykoBODCTBO no 3Kcnnyatauun | Yka3aHna no rapaHTnn

KONFORMITÄTSERKLÄRUNG

Hiermit erklart die Firma Oehlbach Kabel GmbH, dass sich das Gerät Oehlbach BTT5000 in Übereinstimmung mit den grundlegenden Anforderungen und anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet. Die Konformitätserklärung finds Sie unter http:// www.oehlbach.com im Downloadbereich des Gerätes.

Betriebsfrequenz: 2402-2480 MHz
Maximale ausgestrahlte Leistung gemäß EN 62479: 3,7 dBm

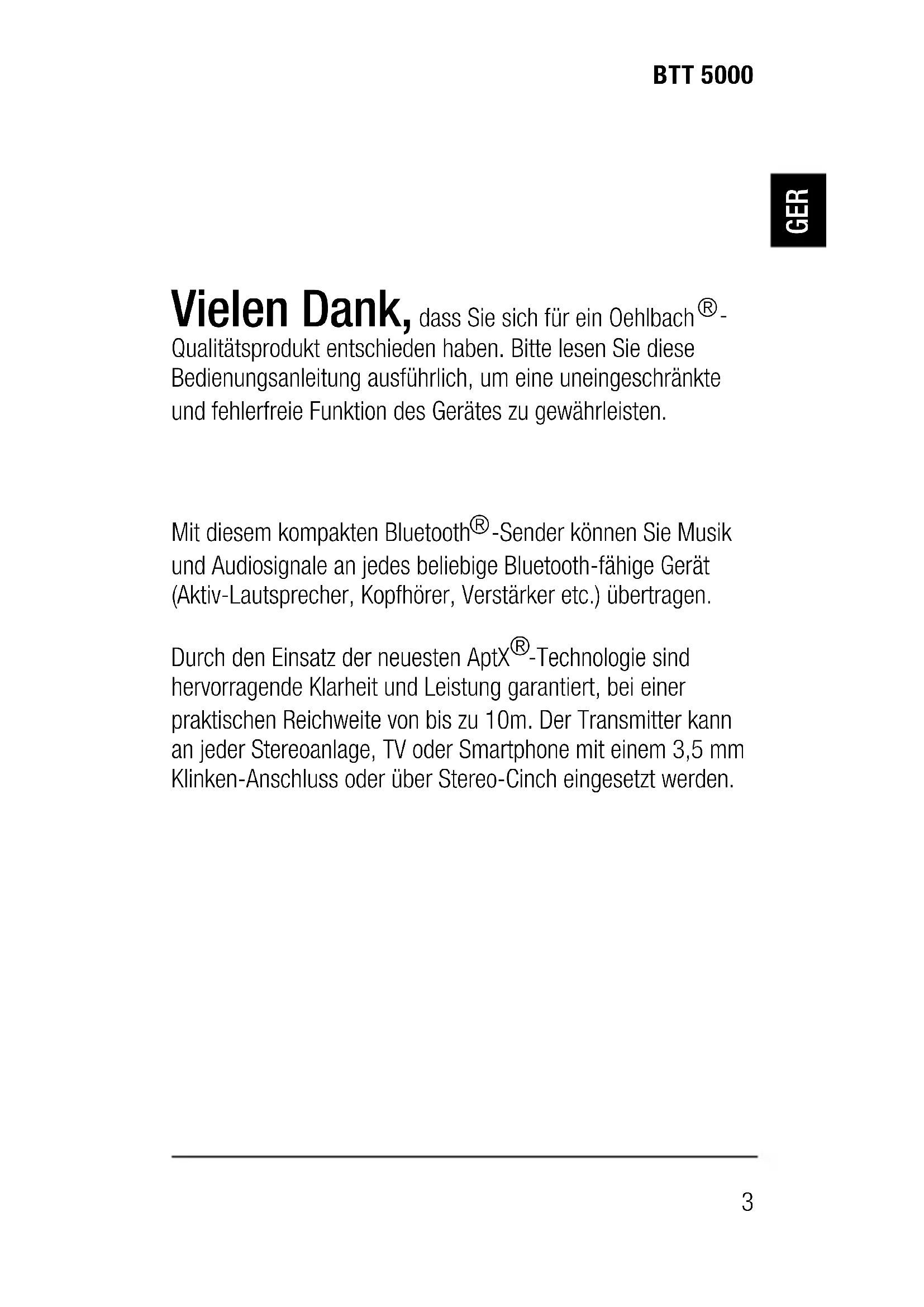

Vielen Dank, dass Sie sich für ein Oehlbach®-Qualitätsprodukt entschieden haben.itte lessen Sie diese Bedienungsanleitung ausfuhrlich, um eine uneingeschränkte und fehlerfreie Funktion des Gerätes zu gewährleisten.

Mit diesen kompakten Bluetooth®-Sender können Sie Musik und Audiosignale an jeder beliebige Bluetooth-fähige Gerät (Aktiv-Lautsprecher, Kopfhörer, Verständner etc.) übertragen.

Durch den Einsatz der neuesten AptX®-Technologie sind hervorragende Klarheit und Leistung garantiert, bei einer praktischen Reichweite von bis zu 10m. Der Transmitter kann an jeder Stereoanlage, TV oder Smartphone mit einem 3,5 mm Klinken-Anschluss oder über Stereo-Cinch eingesetzt werden.

Funktionen

• Audiostreaming an jedes Bluetooth-fähige Gerät
  · High-Quality Bluetooth Audio mit AptX Unterstützung
• Dual-Pairing - Verbindung von bis zu zwei Geräten gleichzeitig
• Audioformat bis 44.1kHz und 16bit (CD-Qualität) möglich

Spezifikation

Reichweite: bis zu 10m

A2DP Datenrate (Audio): bis zu 345kbps

Frequenzgang: 20Hz bis 20kHz

Temperaturbereich: 0 bis +50 °C

Zulässige rel. Luftfeuchtigkeit: 5 bis 90%

Abmessungen (B x H x T): 31 x 15 x 75 mm

Gewicht: 0,03 ~kg

Verpackungsinhalt:

· Oehlbach Bluetooth Audio Transmitter - BTT 5000
- 3,5mm auf Stereo-Cinch Adapter
3.5mm Stereo-Klinkenkabel
- USB-Netzteil
Bedienungsanleitung

Bedienung

Verbindungshinweise:

1. Verbinden Sie den USB-Stecker des BTT 5000 entweder mit einem USB-Ausgang des Ausgabegerätes (z.B. Fernsehgerät, AV-Receiver) oder verwenden Sie das mitgelieferte Netzteil zur Stromversorgung.
2. Verbinden Sie das mitgelieferte 3,5mm Klinkenkabel mit einem entsprechenden Ausgang Ihres Ausgabegerätes (z.B. Smartphone, Tablet, TV oder Verstärke). Sie können hierzu auch den mitgelieferten Adapter verwenden, um beiselsweise einen Stereo-Cinch-Ausgang zu benutzen.

Kopplung mit einem Bluetooth-Gerät:

1. Versetzen Sie das zu koppelnde Bluetooth-Empfangsgerät in den Kopplungsmodus (Pairing-Modus).
2. Befindet sich das zu verbindende Gerät im Kopplungsmodus verbindet sich der BTT 5000 automatisch mit thisem.
3. Nach erfolglicher Verbindung leuchtet die LED des BTT 5000 kontinuierlich.

Kopplung mit einem zweiten Bluetooth-Gerät:

1. Versetzen Sie das zweite zu koppelnde Bluetooth-Empfangsgerät in den Kopplungsmodus (Pairing-Modus).
2. Drücken Sie den Pairing-Knopf des BTT 5000 für 1 bis 2 Sekunden, bis dieser im Pairingmodus ist (LED blinkt).
3. Unter Umständen kann es sein, dass Sie das zuerst verbundene Gerät ausschalten müssen, um das zweite Gerät zu verbinden. Nach erfolgreicher Kopplung des zweiten Gerätes, können Sie das erst Gerät wieder einschalten.

Dieses sollte sich dann nach kurzer Zeit automatisch mit dem BTT 5000 verbinden, so dass zwei Geräte gleichzeitig mit dem BTT 5000 gekoppelt sind.

Löschen des Speichers:

Drücken Sie den Pairing-Knopf des BTT 5000 für 5 Sekunden um diesen zurückzusetzen und den Speicher zu Löschen. Die LED blinkt dann alle 5 Sekunden kurz auf. Dies kann notwendig sein, wenn Sie neue Geräte verbinden wollen.

LED-Anzeige Status des BTT 5000
LED leuchtet kontinuierlich Blau	Bluetooth-Verbindung erfolg-reich - Gerät ist gekoppelt
LED blinkt Blau (alle 5 Sekunden)	Der BTT 5000 befindet sich im Kopplungsmodus undsucht nach Geräten
LED leuchtet nicht Der BTT 5000 hat keineSpannungsvorsorgung

Problembehandlung

GER

Fehler Lösung
Der BTT 5000 kann nicht eingeschaltet werden	Bitte stellen Sie sicher, dass der BTT 5000 über das USB-Kabel mit einer Spannungsquelle verbunden ist, die mindestens 500mA bereitstellt.
Der BTT 5000 kann nicht mit einem anderen Geräten verbunden werden	a) Vergewissern Sie sich, dass das Bluetooth-Gerät während des Kopplungs-Modus nicht weiter als 1m entfernt ist. b) Stellen Sie sicher, dass bei dem zu verbindenden Gerät Bluetooth aktiviert und im Such-/Kopplungsmodus ist.
Der BTT 5000 ist mit einem Gerät verbunden, aber es ist nicht möglich Musik abzuspielen	a) Vergewissern Sie sich, dass beiden Geräte gekoppelt sind. Bitte beachten Sie, dass die Reichweite maximal 10m beträgt. Wenn sich Wände oder Gegenstände zwischen den Geräten befinden, verringert sich die Reichweite. b) Stellen Sie sicher, dass die Lautstärkeregelung des Abspielgerätes zwischen 50 und 100% eingestellt ist.

Hinweise

Um die Gefahr von Feuer, elektrischem Kurzschluss oder Beschädigung des Produktes zu vermeiden befolgen Sieitte folgende Hinweise:

1. Setzen Sie das Produkt keinem Regen oder Feuchtigkeit aus. Stellen Sie keine mit Wasser gefüllten Gefäße auf das Gerät.
2. Installieren Sie das Gerät nicht in ein Bucherregal, Einbauschrank oder in ähnlichem engem Raum. Stellen Sie sicher, dass das Gerät gut beluftet ist.
3. Um einem elektrischen Kurzschluss oder Brand in Folge von einer Überhitzung vorzubeugen, sollen den das Gerät nicht bedecken oder Gegenstände auf das Gerät stellen.
4. Positionieren Sie das Gerät nicht in der Höhe von Wärmequellen, wie Heizungen, Öfen, etc.
5. Nicht in der Höhe von offenem Feuer oder Kerzen benutzen.
6. Reinigen Sie das Gerät nur mit einem trockenen Tuch.
7. Je nach Gerätekonstellation kann es zu Einschränkungen der Funktion kommt.
8. Im Servicefall wenden Sie sichitte nur an qualifiziertes Servicepersonal.

Einhaltung von EU-Richtlinien

Dieses Produkt darf das CE-Zeichen führen. Es entspricht der EU-Niederspannungsrichtlinie 2006/95/EG; EURichtlinie 2004/108/EG; EU-RoHS-Richtlinie 2011/65/EU; EU-Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) 2012/19/EG; EU-Richtlinie 1999/5/EG (Funkanlagen und Telekommunikationsendeinrichtungen).

Sie können eine kostenlose Kopie der Konformitätserklarung erhalten, indem Sie ihren Handler, den Vertrieb oder den Hauptssitz der Oehlbach Kabel GmbH kontaktieren. Die Kontaktinformation finden Sie unter: http://www.oehlbach.com.

等

Garantie

Wir gratulieren Ohnen! Durch ihre kluge Wahl sind Sie Besitzer eines OEHLBACH®-Produktes geworden. OEHLBACH®-Produkte erfreuen sich aufgrund der hohen Qualität eines ausgezeichneten Rufes weltweit. Diese hohe Qualitätstandard ermöglich es, für diesen OEHLBACH®-Produkt 2 Jahre Garantie zu gewähren. OEHLBACH®-Produkte werden während des gesamten Fertigungsvorganges laufend kontrolliert und geprüft. Im Servicefall beachten Sieitte folgenden:

1. Die Garantiezeit beginnt mit dem Kauf des Produktes und gilt nur für den Erstbesitzer.
2. Während der Garantiezeit beseitigen wir etwaige Mängel, die nachweislich auf Material- oder Fabrikationsfehler berufen, nach unserer Wahl durch Austausch oder Nachbesserung der defekten Teile. Weitergehende Ansprüche, insbesondere auf Minderung, Wandlung, Schadenersatz oder Folgeschäden sind ausgeschlossen. Die Garantiezeit wird von einer Garantieleistung durch uns nicht berührt.

3. Am Produkt dürfen keine unsachgemäßen Eingriffe vorgenommen worden sein.

4. Bei Inanspruchnahme der Garantie wenden Sie sichitte zunachst an ihren Fachhändler. Sollte es sich als notwendigerweisen, das Produkt an uns einzuschicken, so sorgen Sieitte davon, dass

das Produkt in einwandfreiier Originalverpackung verschickt wird.
- die Kaufquittung beigefegt ist.

1. Von der Garantie ausgenommen sind:

Leuchtmittel
Verschleibteile
- Transportschäden, sightbar oder unsichtbar (Reklamationen für solche Schäden müssen umgehend bei der Transportfirma, Bahn oder Post eingereicht werden.)
- Kratzer in Metallteilen, Frontabdeckungen u.s.w. (These Defekte müssen innerhalb von 5 Tagen nach Kauf direkt bei ihrer Handlender reklamiert werden.)
- Fehler, die durch fehlerhafte Aufstellung, falschen Anschluss, unsachgemäß Bedienung (siehe Bedienungsanleitung), Beanspruchung oder auBere gewaltsame Einwirkung entwickeln sind.
- Unsachgemäß reparierte oder geänderte Geräte, die von anderer Seite als von uns geöffnet wurden.
- Folgeschäden an fremden Geräten
- Kostenerstattung bei Schadensbehebung durch Dritte ohne unser vorheriges Einverständnis.
