BEDIENUNGSANLEITUNG 8410 Oehlbach
Oehlbach® HDMI™ Netzwerk Extender
Gebrauchsanleitung - ArtNr. 8410
Vielen Dank, dass Sie sich für ein Oehlbach® Qualitätsprodukt entschieden haben.
Allgemein
Der OEHLBACH® HDMI™ Netzwerk Extender (Artikel 8410) ermöglicht Ihnen die Übertragung von hochaufl ösenden HDMI™ Signalen via CAT7 Kabel mit bis zu 50m (bei einer Auflösung von 1080p).
Lieferumfang
1 X Transmitter, 1 X Receiver, 1 X Netzteil

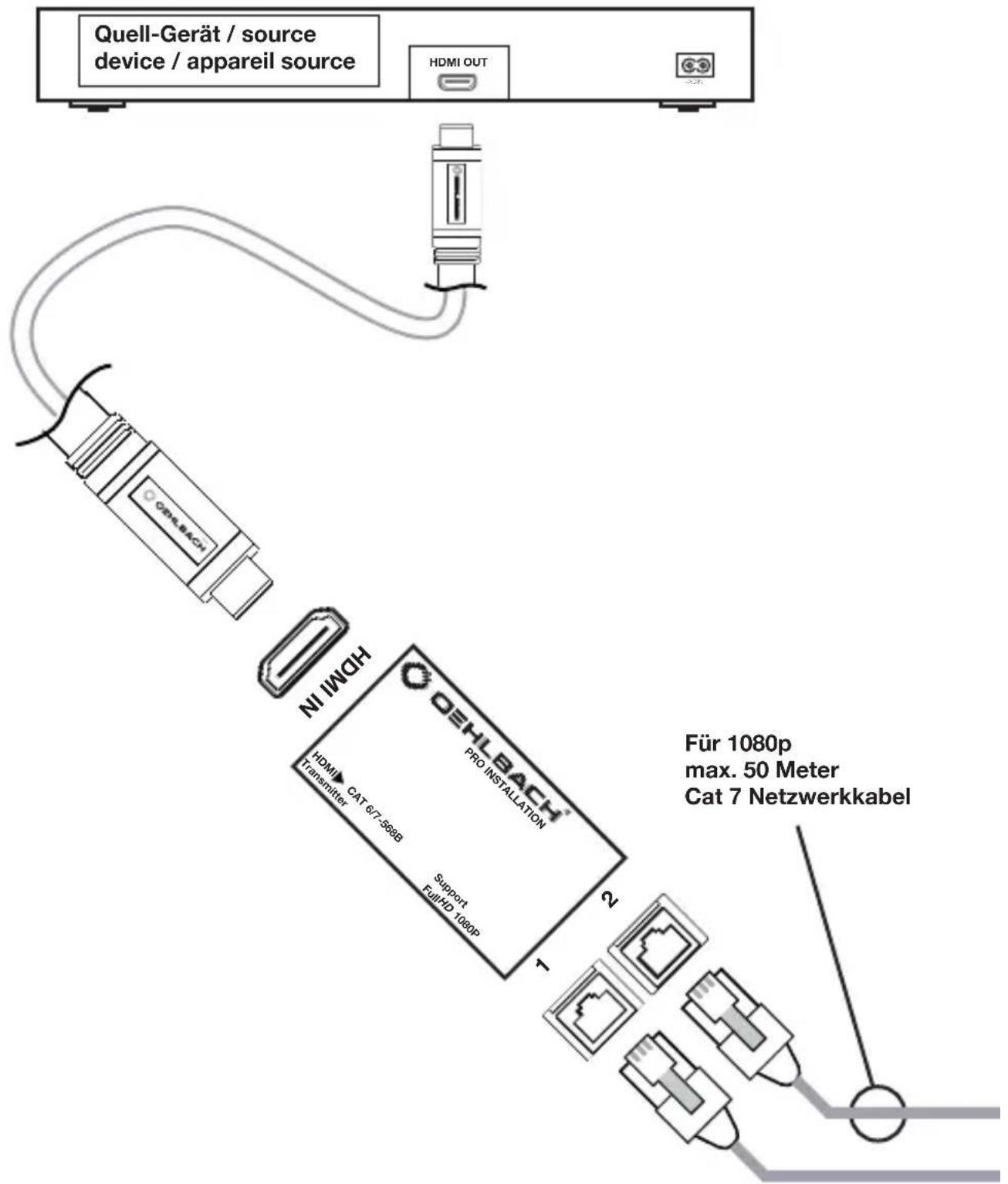

Anschluss des Transmitters
Verbinden Sie das Quellgerät mit einem HDMI™ Kabel an den Eingang (HDMI IN) des Transmitters.
HDMI IN
2
T

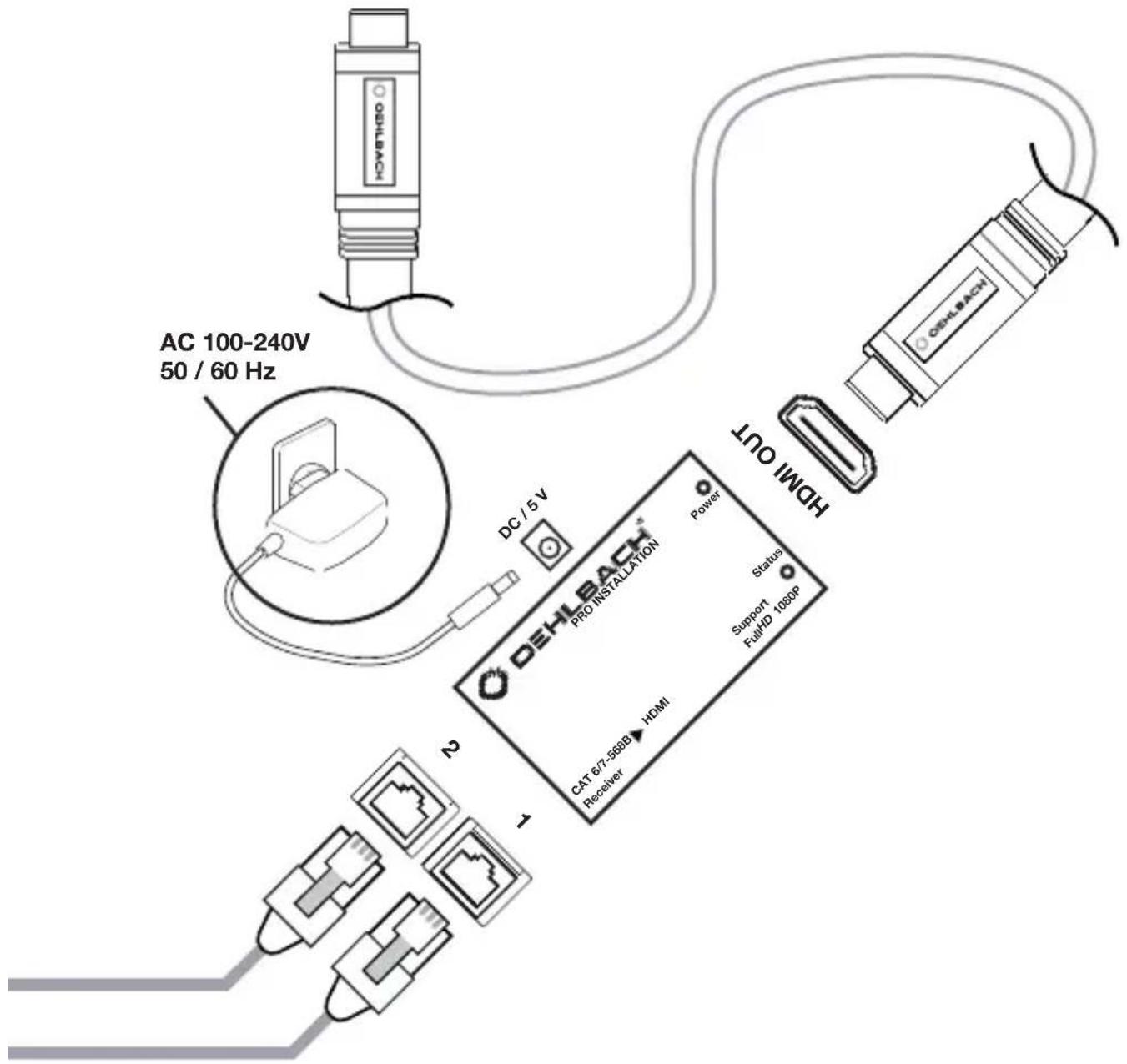

Anschluss des Receivers
Verbinden Sie das Zielgerät mit einem HDMI™ Kabel an den Ausgang (HDMI™ OUT) des Receivers.
N
HDMI OUT
Stellen Sie mittels zweier CAT6/7 Kabeln die Verbindung von den Anschlüssen 1 und 2 zwischen Transmitter und Receiver her. Schliessen Sie das beiliegende Netzteil an den Receiver an.
Die rote Power LED beginnt zu leuchten. Liegt an dem Eingang (HDMI™ IN) des Transmitters ein Signal an, leuchtet die blaue Status LED auf.
Die Verbindung von Transmitter zum Receiver des OEHLBACH® HDMI™ Netzwerk Extender ist nun hergestellt.
Technische Details
- Unterstützung von hochaufl ösenden HDMI™ Signalen
- Unterstützung von folgenden Audio-Formaten LPCM, Dolby-AC3, DTS 7.1, DSD
- 1080p bei einer Kabellänge bis 50m über zwei CAT7 Kabel
- 1080i/720p bei einer Kabellänge bis 100m über zwei CAT7 Kabel
- HDMI™ Anschlüsse Typ A 19 Pin vergoldet
- Netzwerkanschlüsse RJ 45
- Spannungsversorgung über mitgeliefertes Netzteil 5V DC
Anschluss Schema schematic diagram schéma de connexion
2 Jahre Garantie/ 2 years warranty
Technische Änderungen vorbehalten/ technical modification subject to change without notice
oehlbach.de
www.kabelkonfigurator.com | E-mail: infoline@oehlbach.de
OEHLBACH ^® Kabel GmbH | Industriestraße 8 | D-76297 Stutensee
Tel.: +49 -72 49 / 94 64-0 | Fax: +49 - 7249/9464-33
