GEBRUIKSAANWIJZING BTR Xtreme 5.0 Oehlbach

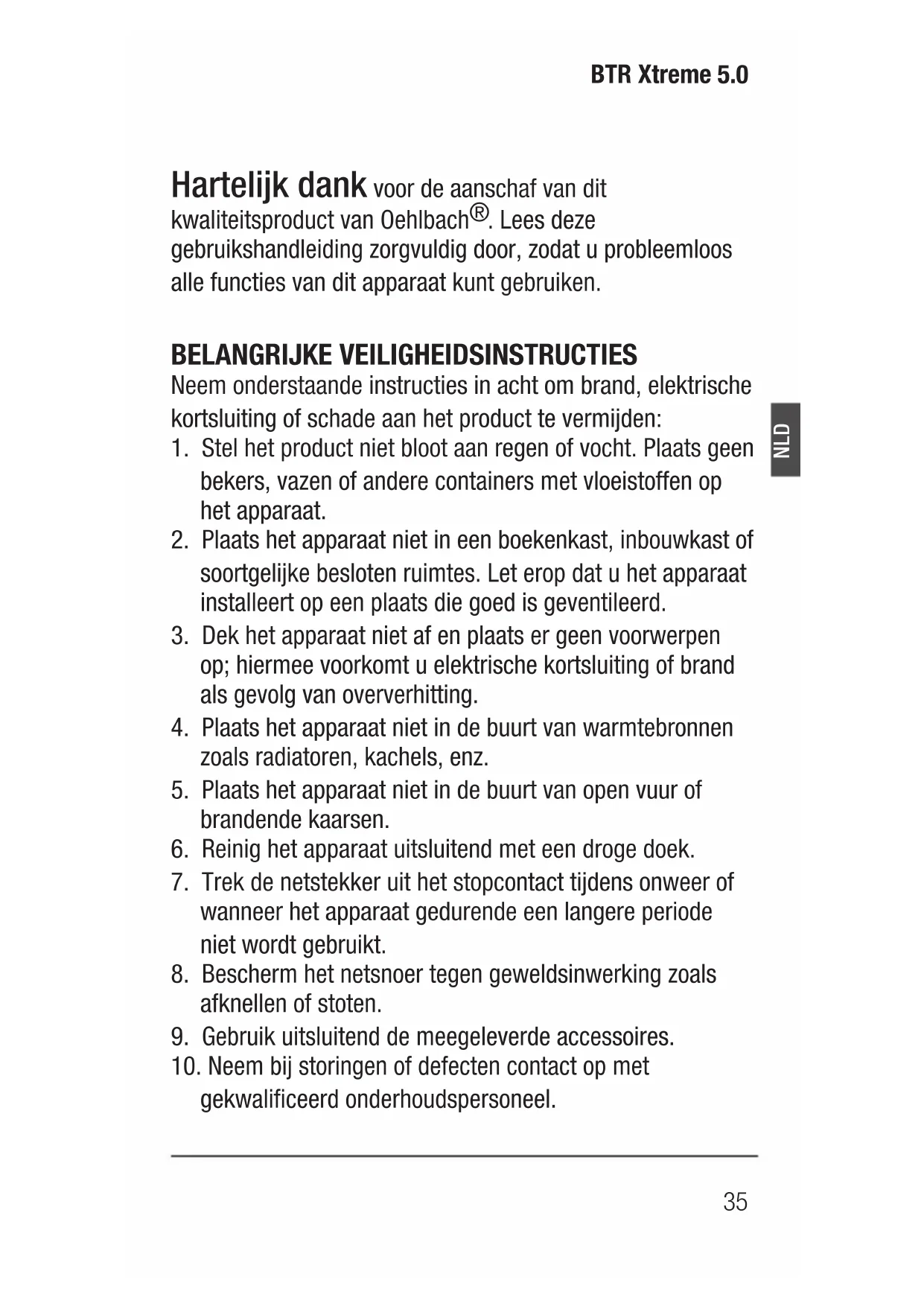

• Remboursement en cas de réparation par des tiers sans notre accord préalabl35 BTR Xtreme 5.0 NLD Hartelijk dank voor de aanschaf van dit kwaliteitsproduct van Oehlbach

. Lees deze gebruikshandleiding zorgvuldig door, zodat u probleemloos alle functies van dit apparaat kunt gebruiken.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Neem onderstaande instructies in acht om brand, elektrische kortsluiting of schade aan het product te vermijden:

1. Stel het product niet bloot aan regen of vocht. Plaats geen

bekers, vazen of andere containers met vloeistoffen op het apparaat.

2. Plaats het apparaat niet in een boekenkast, inbouwkast of

soortgelijke besloten ruimtes. Let erop dat u het apparaat installeert op een plaats die goed is geventileerd.

3. Dek het apparaat niet af en plaats er geen voorwerpen

op; hiermee voorkomt u elektrische kortsluiting of brand als gevolg van oververhitting.

4. Plaats het apparaat niet in de buurt van warmtebronnen

zoals radiatoren, kachels, enz.

5. Plaats het apparaat niet in de buurt van open vuur of

6. Reinig het apparaat uitsluitend met een droge doek.

7. Trek de netstekker uit het stopcontact tijdens onweer of

wanneer het apparaat gedurende een langere periode niet wordt gebruikt.

8. Bescherm het netsnoer tegen geweldsinwerking zoals

afknellen of stoten.

9. Gebruik uitsluitend de meegeleverde accessoires.

10. Neem bij storingen of defecten contact op met

gekwalificeerd onderhoudspersoneel.36

NALEVING VAN EU-RICHTLIJNEN

Dit product mag de CE-markering dragen. Het voldoet aan de volgende Europese richtlijnen: 2014/35/EU (Laagspannings- richtlijn); 2014/30/EU over elektromagnetische compatibiliteit (EMC-richtlijn); 2011/65/EU (Beperking van gevaarlijke stof- fen); 2012/19/EU (Afgedankte elektrische en elektronische apparaten, AEEA). De firma Oehlbach Kabel GmbH verklaart bij deze dat het apparaat Oehlbach BTR Xtreme 5.0 in overeenstemming is met de essentiële eisen en andere relevante voorschriften van de richtlijn 2014/53/EU. De verklaring van overeenstemming vindt u op http://www.oehlbach.com bij de downloads voor het apparaat. Een gratis exemplaar van de conformiteitsverklaring kunt u aanvragen via uw dealer, distributeur of bij het hoofdkantoor van Oehlbach Kabel GmbH. De benodigde contactgegevens vindt u op http://www.oehlbach.com. De verklaring van overeenstemming is te vinden onder: http://www.oehlbach.com/compliance/6050 Werkfrequentie: 2402-2480 MHz Maximaal uitgezonden vermogen volgens EN 62479: 3,7 dBm37 BTR Xtreme 5.0 NLD

AANWIJZINGEN INZAKE AFVALVERWIJDERING

Conform de Europese richtlijn 2012/19/EC moeten alle elektrische en elektronische apparaten via lokale inza- melpunten apart worden verwijderd. Let op de lokale voorschriften en verwijder uw oude apparaten niet met het normale huisvuil! VERPAKKINGSINHOUD ∙ Oehlbach BTR Xtreme 5,0 ∙ 3,5 mm Jack Jack kabel 0,18m ∙ USB-kabel voor stroomvoorziening - 0,3m ∙ Gebruiksaanwijzing De Oehlbach BTR Xtreme 5.0 is een Bluetooth 5.0 2in1 adapter. In de zendermodus kunnen audiosignalen via de kabel worden ontvangen en draadloos worden verzonden van de BTR Xtreme 5.0 naar een Bluetooth-compatibele koptelefoon of actieve luidsprekers. In de ontvangermodus kunt u eenvoudig muziek of audio-inhoud van een smart- phone, tablet of computer draadloos naar de BTR Xtreme 5.0 sturen en deze analoog via de 3,5 mm jackinterface naar een apparaat/luidspreker/hoofdtelefoon sturen. Beide gebeurt in CD-kwaliteit dankzij aptX HD-ondersteuning. Door de lage latency functie bereikt de BTR Xtreme 5.0 een extreem lage latency van minder dan 40ms en zendt het geluid zonder merkbare vertraging uit. FUNCTIES ∙ 2in1 Bluetooth-adapter maakt verzenden en ontvangen in één apparaat mogelijk.38 ∙ Kan worden gekoppeld aan twee apparaten tegelijk in de zender- of ontvangstmodus. ∙ Met een gewicht van 18 g zeer licht en perfect beweeglijk ∙ Bluetooth-versie 5.0 ∙ 3,5 mm interface voor analoge signalen. ∙ aptX HD guarantees audio transmission in CD quality. ∙ Very low latency of less than 40ms ∙ Operation possible while charging the battery SPECIFICATIE Bluetooth-versie: 5.0 - aptX, Aptx-LL HD, lage latency, Bereik: tot 10m Temperatuurbereik: -10 tot +55 °C Toelaatbare relatieve luchtvochtigheid: 5 tot 90%. Stroomvoorziening: 5V / 150 mA Afmetingen: 43 x 43x 10,7 (B x H x D in mm) Gewicht: 0,018 kg Frequentieband: 2,402 GHz-2,480 Ghz Connectoren: 3.5mm jack, USB-voeding Bedieningselementen: Aan/uit-schakelaar, TX/RX- selectie Afwerking: zwart, wit oplaadtijd: ca. 2u Levensduur van de batterij: ca. 12 uur Batterij: 250 mAh lithium-ionbatterij Chipset: MVO 867539 BTR Xtreme 5.0 NLD WERKING Voorbereiding Voordat u de BTR Xtreme gebruikt, laadt u de BTR Xtreme volledig op en zorgt u ervoor dat de mobiele telefoon of com- puter die u met dit product gebruikt voldoende is opgeladen of aangesloten op het lichtnet. BTR Xtreme 5.0 als Bluetooth-zender In de zendermodus kan de BTR Xtreme 5.0 worden verbon- den met andere Bluetooth-apparaten die gebruik maken van een Bluetooth-ontvanger om draadloos audiosignalen te ontvangen. Hier werkt de BTR Xtreme 5.0 als een Bluetooth zender:

1. Voordat de BTR Xtreme 5.0 met apparaten wordt

gekoppeld, moeten andere Bluetooth-apparaten worden uitgeschakeld. Dit zorgt voor een probleemloze koppeling van de apparaten.

2. Zet de keuzeschakelaar van de BTR Xtreme 5.0 op “TX”. 3.

Schakel vervolgens de BTR Xtreme in door op de ON/OFF knop te drukken.

3. Druk de aan/uit-knop van de BTR Xtreme 5.0 twee keer

kort na elkaar in om de koppelingsmodus in te schakelen. Nu moet het functielampje afwisselend rood en blauw knipperen. 4.De BTR Xtreme 5.0 kan nu worden gevonden door andere Bluetooth-apparaten en koppelen is mogelijk. 5.Als het koppelen is voltooid, knippert het blauwe LED- lampje één keer per 8 seconden en kunnen audiosignalen worden verzonden. 6.Om de BTR Xtreme 5.0 uit te schakelen, houdt u de Aan/ Uit-knop 2 seconden ingedrukt.40 BTR Xtreme 5.0 als Bluetooth-ontvanger In de ontvangersmodus kan de BTR Xtreme 5.0 worden aangesloten op andere Bluetooth-apparaten die gebruik maken van een Bluetooth-zender om draadloos audiosig- nalen te versturen. Hier werkt de BTR Xtreme 5.0 als een Bluetooth-ontvanger. Om de BTR Xtreme 5.0 in de receiver mode te gebruiken, zet u de keuzeschakelaar van de BTR Xtreme 5.0 op “RX” en volgt u de instructies hierboven vanaf punt drie. Bedrijfsmodi Aanzetten Druk de aan/uit-knop minstens 2 seconden in. De blauwe LED brandt 3 keer. Switch o Druk de aan/uit-knop minstens 2 seconden in. Er gaat een rood lampje branden. Automatische uitschakeling Als er binnen 5 minuten geen verbinding tot stand komt in de koppelingsmodus, wordt de BTR Xtreme 5.0 automa- tisch uitgeschakeld. Als de batterijlading minder dan 3,3V is, branden alle LED‘s rood. Als de acculading minder dan 3,1V is, schakelt het apparaat automatisch uit. Verander de modus Verander de schakelaar van TX naar RX (of omgekeerd). Verander de modus altijd met de stroom uitgeschakeld.41 BTR Xtreme 5.0 NLD Apparaten aansluiten Druk twee keer op de aan/uit-knop van de BTR Xtreme. De LED knippert afwisselend rood en blauw en zoekt naar andere Bluetooth-apparaten. Als de BTR Xtreme is aanges- loten, brandt de blauwe LED één keer per 8 seconden. Beëindig de verbinding Als er na 300s geen verbinding tot stand komt, wordt de verbindingsmodus automatisch afgebroken. Wis het geheugen Wanneer de modus wordt gewijzigd (TX/RX), wordt het geheugen overeenkomstig gewist. Wijzig de modus altijd als de stroom is uitgeschakeld. Koppeling van 2 apparaten (RX) Zet de BTR Xtreme 5.0 aan en selecteer de RX-modus. Koppel de mobiele telefoon of een ander Bluetooth- apparaat met de BTR. Druk na het succesvol koppelen twee keer op de aan/uit-knop. Hierdoor wordt de verbinding verbroken en wordt er naar een nieuw apparaat gezocht. Schakel vanaf het tweede Bluetooth-apparaat de Bluetooth zoekmodus in en koppel met de BTR Xtreme. Na het succesvol koppelen van het tweede Bluetooth-apparaat schakelt u het eerste Bluetooth-apparaat in en selecteert u de BTR Xtreme uit de paringlist. Na deze stap zijn beide Bluetooth-apparaten succesvol verbonden. 2 Koppelingen (TX) Zet de BTR aan en stel deze in op TX-modus. Ga nu verder zoals bij het koppelen in RX-modus.42 Pauzeren/afspelen van muziek Druk eenmaal op de Aan/Uit-knop om muziek af te spelen of te pauzeren. Problemen oplossen De BTR Xtreme 5.0 kan niet worden ingeschakeld. a) Zorg ervoor dat de BTR Xtreme 5.0 voldoende is opge laden. b) Controleer of u de aan/uit-knop ten minste 2 seconden ingedrukt houdt. De BTR Xtreme 5.0 kan niet worden aangesloten op een ander apparaat. a) Zorg ervoor dat het Bluetooth-apparaat niet meer dan 1 m verwijderd is tijdens het koppelen. b) Zorg ervoor dat Bluetooth is ingeschakeld op het te kop pelen apparaat en in de zoek-/paarstand staat. c) Controleer of u de juiste Bluetooth-modus hebt geselect eerd (ontvanger/zender). De BTR Xtreme 5.0 is aangesloten op een apparaat, maar het is niet mogelijk om muziek af te spelen. a) Zorg ervoor dat beide apparaten zijn gekoppeld. Houd er rekening mee dat het maximale bereik 10 m is. Als er wanden of objecten tussen de apparaten staan, wordt het bereik verkleind. b) Zorg ervoor dat de volumeregeling van de speler tussen 50 en 100% is ingesteld.43 BTR Xtreme 5.0 NLD Garantiebepalingen Van harte gefeliciteerd! Door een verstandige keuze bent u nu de trotse eigenaar van een product van OEHLBACH

Vanwege hun onovertroffen kwaliteit genieten OEHLBACH

producten overal ter wereld een uitstekende reputatie. Dankzij deze hoge kwaliteit is het mogelijk om op dit OEHLBACH

product een garantie van 2 jaar te verlenen. De producten van OEHLBACH

worden van het begin van het fabricageproces tot het moment dat zij de fabriek verlaten continu gecon- troleerd en getest. Als dit product toch niet naar uw volledige tevredenheid mocht functioneren, houd dan rekening met het volgende:

1. De garantieperiode begint op de datum van aankoop en geldt

alleen voor de oorspronkelijke eigenaar.

2. Gedurende de garantieperiode zullen wij eventuele

defecten corrigeren die aantoonbaar te wijten zijn aan materiaal-of fabricagefouten, naar eigen inzicht door vervan ging of reparatie van defecte onderdelen. Verdere claims, met name voor prijsreductie, koopvernietiging, schadevergoeding of gevolgschade, zijn uitgesloten. De garantieperiode wordt niet aangetast door een honorering onzerzijds van een garantieclaim.

3. Aan het product mogen geen ondeskundige ingrepen zijn

4. Neem in het geval van een garantieclaim allereerst contact op

met uw leverancier. Als het nodig is om het product naar ons te zenden, let er dan op dat:

• het product in de onbeschadigde, originele verpakking wordt verzonden; het aankoopbewijs is bijgevoegd.

5. Van garantie uitgesloten zijn:44

• transportschade, zichtbaar of onzichtbaar (claims voor derge lijke schade moeten onmiddellijk worden ingediend bij de transporteur/vervoerder);

• krassen in metalen onderdelen, frontpanelen, enz. (dergelijke defecten moeten binnen 5 dagen na aankoop direct bij uw dealer worden gemeld);

• defecten veroorzaakt door verkeerde installatie of aansluiting, onjuist gebruik (zie gebruikshandleiding) of belasting, of door inwerking van externe krachten.

• ondeskundig gerepareerde of aangepaste apparaten, die door een andere partij dan door ons zijn geopend;

• gevolgschade aan andere apparatuur;

• kostenvergoedingen voor reparaties die door derden zijn uitgevoerd, zonder onze voorafgaande toestemming45 BTR Xtreme 5.0 ITA Grazie per aver acquistato un prodotto di qualità Oehlbach
