BTR Xtreme 5.0 - Récepteur Bluetooth Oehlbach - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur Bluetooth 2-en-1 (émetteur/récepteur)
Version Bluetooth	5.0 avec aptX HD, aptX-LL, faible latence
Portée	Jusqu'à 10 mètres
Dimensions (L x P x H)	43 x 43 x 10,7 mm
Poids	18 g
Couleurs disponibles	Noir, Blanc
Alimentation	5 V CC / 150 mA via port USB
Batterie	Lithium-ion 250 mAh, rechargeable
Temps de charge	Environ 2 heures
Autonomie	Environ 12 heures
Connecteurs	Jack 3,5 mm stéréo, port USB (charge)
Fonctions principales	Transmission et réception audio sans fil ; couplage simultané de deux appareils ; faible latence (< 40 ms) ; fonctionnement en charge
Codecs supportés	aptX HD, aptX-LL, SBC
Température de fonctionnement	-10 °C à +55 °C
Humidité relative	5 à 90 %
Puce (chipset)	CSR 8675
Garantie	2 ans (pièces et main-d'œuvre)
Entretien et nettoyage	Nettoyer avec un chiffon sec. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas exposer à l'eau ou à l'humidité. Assurer une ventilation adéquate. Éviter les sources de chaleur.
Contenu de l'emballage	Adaptateur BTR Xtreme 5.0, câble jack 3,5 mm (0,18 m), câble USB (0,3 m), mode d'emploi

FOIRE AUX QUESTIONS - BTR Xtreme 5.0 Oehlbach

Comment charger le BTR Xtreme 5.0?

Utilisez le câble USB fourni et branchez-le sur un chargeur 5V. Le temps de charge est d'environ 2 heures. La LED rouge s'éteint lorsque la batterie est pleine.

Comment coupler en mode récepteur (RX)?

Placez le sélecteur sur RX, allumez l'appareil en maintenant le bouton Marche/Arrêt 2 secondes, puis appuyez deux fois sur le bouton. La LED clignote en rouge et bleu. Activez le Bluetooth sur votre source (smartphone, tablette) et sélectionnez 'BTR Xtreme 5.0'.

Comment coupler en mode émetteur (TX)?

Mettez le sélecteur sur TX, allumez l'appareil, appuyez deux fois sur le bouton pour passer en mode appairage (LED clignote rouge/bleu). Activez le Bluetooth sur vos écouteurs ou enceintes et sélectionnez 'BTR Xtreme 5.0'.

Peut-on connecter deux appareils simultanément?

Oui, le BTR Xtreme 5.0 permet le couplage de deux appareils en mode TX ou RX. Suivez la procédure décrite dans le manuel pour ajouter un second périphérique.

Comment régler le volume?

Le volume se règle sur l'appareil source connecté (smartphone, ordinateur). Assurez-vous que le volume est compris entre 50 et 100% pour un fonctionnement optimal.

Que faire si la connexion Bluetooth est instable?

Vérifiez que la distance ne dépasse pas 10 mètres et qu'aucun obstacle épais (murs, métal) ne se trouve entre les appareils. Éloignez d'autres sources d'interférences (Wi-Fi, micro-ondes).

Comment effacer la mémoire d'appairage?

Changez le mode de TX à RX (ou inversement) lorsque l'appareil est éteint. Cela efface la liste des appareils couplés.

La batterie se décharge rapidement?

L'autonomie est d'environ 12 heures. Si elle diminue fortement, rechargez complètement l'appareil (2 heures) et vérifiez qu'il n'est pas bloqué en mode appairage permanent.

Puis-je utiliser l'appareil pendant la charge?

Oui, le fonctionnement en charge est possible. Vous pouvez continuer à écouter de la musique tout en rechargeant la batterie.

Comment nettoyer le BTR Xtreme 5.0?

Utilisez un chiffon sec et doux. N'utilisez pas de liquides, d'aérosols ou de produits abrasifs qui pourraient endommager l'appareil.

MODE D'EMPLOI BTR Xtreme 5.0 Oehlbach

Mode d'emploi | Avis de garantie

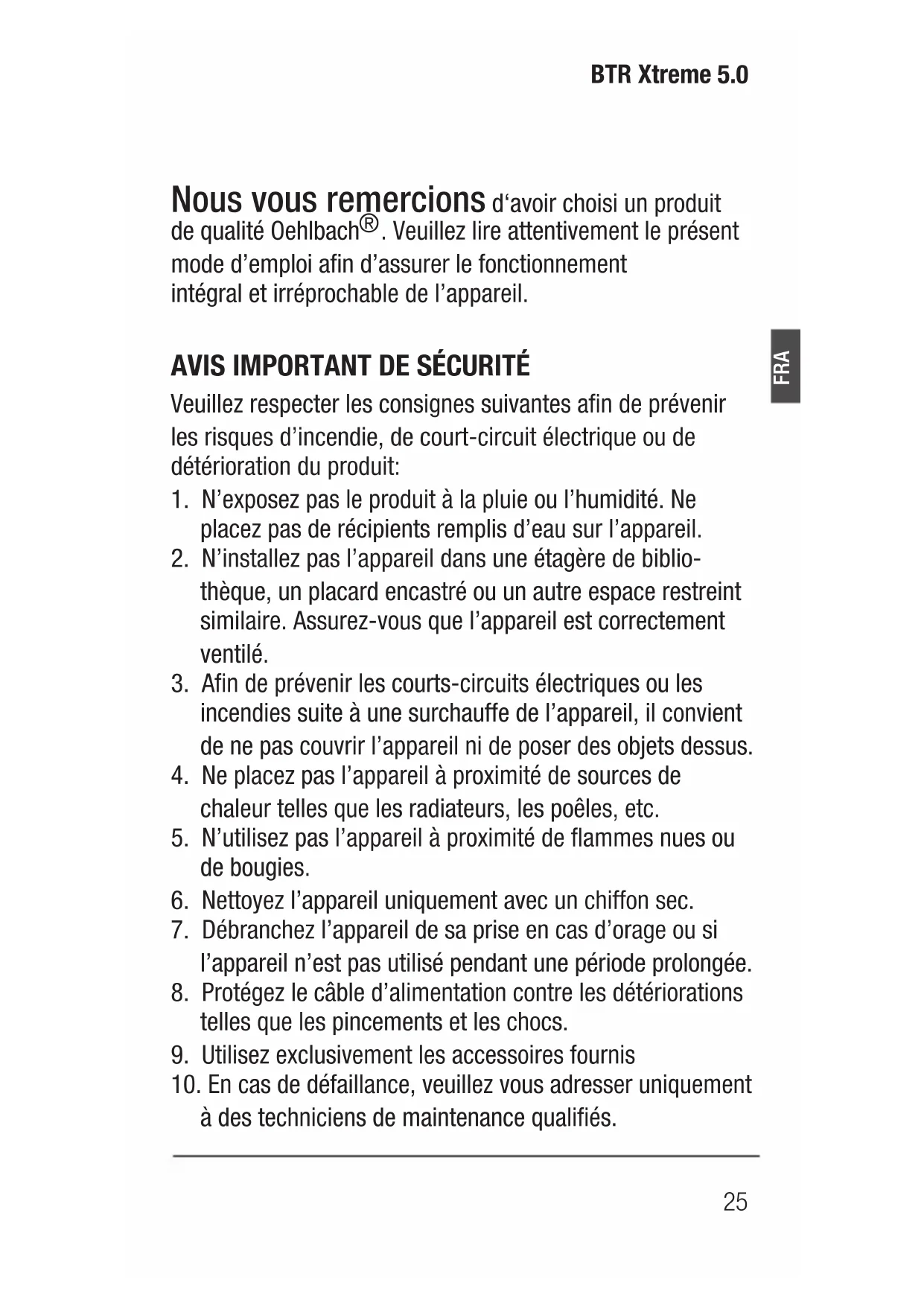

Nous vous remercions d'avoir choisi un produit de qualité Oehlbach®. Veuillez lire attentivement le présent mode d'emploi afin d'assurer le fonctionnement intégral et irréprochable de l'appareil.

Avis important de sécurité

Veuillez respecter les consignes suivantes afin de prévenir les risques d'incendie, de court-circuit électrique ou de détérioration du produit:

1. N'exposez pas le produit à la pluie ou l'humidité. Ne placez pas de récipients remplis d'eau sur l'appareil.
2. N'installez pas l'appareil dans une étagère de bibliothèque, un placard encastré ou un autre espace restreint similaire. Assurez-vous que l'appareil est correctement ventilé.
3. Afin de prévenir les courts-circuits électriques ou les incendies suite à une surchauffe de l'appareil, il convient de ne pas couvrir l'appareil ni de poser des objets dessus.
4. Ne placez pas l'appareil à proximité de sources de chaleur telles que les radiateurs, les poêles, etc.
5. N'utilisez pas l'appareil à proximité de flammes nues ou de bougies.
6. Nettoyez l'appareil uniquement avec un chiffon sec.
7. Débranchez l'appareil de sa prise en cas d'orage ou si l'appareil n'est pas utilisé pendant une période prolongée.
8. Protégez le câble d'alimentation contre les détériorations telles que les pincements et les chocs.
9. Utilisez exclusivement les accessoires fournis
10. En cas de défaillance, veuillez vous adresser uniquement à des techniciens de maintenance qualifiés.

Ce produit peut être pourvu du marquage CE. Il satisfait à la directive UE relative à la basse tension 2014/35/CE, à la directive UE 2014/30/CE sur la compatibilité électromagnétique, à la directive RoHS de l'UE 2011/65/CE, à la directive de l'UE relative aux anciens appareils électriques et électroniques (DEEE) 2012/19/CE.

Oehlbach Kabel GmbH déclarons que le produit BTR Xtreme 5.0 est conforme aux exigences essentielles et aux autres dispositions pertinentes de la Directive 2014/53/EU. Une copie de la Déclaration de conformité est disponible à l'adresse http://www.oehlbach.com (espace de téléchargement du produit).

Vous pouvez obtenir une copie gratuite du certificat de conformité en contactant votre revendeur, le département vente ou le siège social de la société Oehlbach Kabel GmbH. Vous trouverez les informations de contact utiles à l'adresse:

http://www.oehlbach.com.

La déclaration de conformité se trouve sous :

http://www.oehlbach.com/compliance/6050

Fréquence de service: 2402-2480 MHz

Puissance maximale rayonnée selon EN 62479: 3,7 dBm

Indications concernant l'élimination

Conformément à la directive européenne 2012/19/CE, tous les appareils électriques et électroniques doivent être mis au rebut séparément, dans un point de collecte de votre région. Veuillez respecter les consignes locales en vigueur et n'éliminez pas vos anciens appareils en

même temps que les ordures ménagères non triées!

Contenu des emballages

· Oehlbach BTR Xtreme 5.0 - Câble à jack 3,5 mm 0,18m - Câble USB pour l'alimentation électrique - 0,3m - Mode d'emploi

L'Oehlbach BTR Xtreme 5.0 est un adaptateur Bluetooth 5.0 2en1. En mode émetteur, les signaux audio peuvent être reçus par câble et envoyés sans fil du BTR Xtreme 5.0 vers des écouteurs ou des haut-parleurs actifs compatibles Bluetooth. En mode récepteur, vous pouvez facilement envoyer de la musique ou du contenu audio depuis un smartphone, une tablette ou un ordinateur sans fil vers le BTR Xtreme 5.0 et l'envoyer de manière analogique via l'interface jack 3,5 mm vers un appareil/haut-parleur/casque. Les deux se font en qualité CD grâce à la prise en charge d'aptX HD. Grâce à sa fonction de faible latence, le BTR Xtreme 5.0 atteint une latence extrêmement faible, inférieure à 40 ms, et transmet le son sans retard notable.

• L'adaptateur Bluetooth 2en1 permet d'envoyer et de recevoir dans un seul appareil.
• Il peut être couplé à deux appareils simultanément en mode émetteur ou récepteur
• Avec un poids de 18 g très léger et parfaitement mobile, Bluetooth version 5.0
• Interface de 3,5 mm pour les signaux analogiques.
• aptX HD garantit la transmission audio en qualité CD.
• Très faible latence de moins de 40 ms
• Fonctionnement possible pendant la charge de la batterie

Spécifications

Version Bluetooth : 5.0 - aptX, Aptx-LL HD, faible latence,

Portée : jusqu'à 10m

Plage de température : -10 à +55 °C

Humidité relative admissible : 5 à 90 %.

Alimentation électrique : 5V / 150 mA

Dimensions : 43 x 43 x 10,7 (L x H x P en mm)

Poids : 0,018 kg

Bande de fréquences : 2.402GHz-2.480GHz

Connecteurs : jack 3,5 mm, alimentation USB

Les éléments de contrôle : interrupteur marche/arrêt, sélection TX/RX

Finition : noir, blanc

temps de chargement : environ 2h

Durée de vie de la batterie : environ 12h

Batterie : batterie lithium-ion de 250 mAh

Chipset : CSR 8675

Préparation

Avant d'utiliser le BTR Xtreme, chargez complètement le BTR Xtreme et assurez-vous que le téléphone portable ou l'ordinateur que vous utilisez avec ce produit est suffisamment chargé ou branché sur le secteur.

BTR xtreme 5.0 comme émetteur bluetooth

En mode émetteur, le BTR Xtreme 5.0 peut être connecté à d'autres appareils compatibles Bluetooth qui utilisent un récepteur Bluetooth pour recevoir des signaux audio sans fil. Dans ce cas, le BTR Xtreme 5.0 agit comme un émetteur Bluetooth :

1. Avant de coupler le BTR Xtreme 5.0 avec des appareils, les autres appareils compatibles Bluetooth doivent être désactivés. Cela permet de garantir un couplage sans problème des appareils.
2. Réglez le sélecteur du BTR Xtreme 5.0 sur "TX". Ensuite, allumez le BTR Xtreme 5.0 en appuyant sur le bouton ON/OFF.
3. Appuyez deux fois de suite sur le bouton marche/arrêt du BTR Xtreme 5.0 pour passer en mode d'appairage. Le voyant de fonction doit alors clignoter alternativement en rouge et en bleu.
4. Le BTR Xtreme 5.0 peut maintenant être trouvé par d'autres appareils compatibles Bluetooth et le couplage est possible.
5. Lorsque l'appairage est terminé, le voyant bleu clignote une fois toutes les 8 secondes et des signaux audio peuvent être transmis.
6. Pour éteindre le BTR Xtreme 5.0, appuyez sur le bouton On/Off pendant 2 secondes.

BTR xtreme 5.0 comme récepteur bluetooth

En mode récepteur, le BTR Xtreme 5.0 peut être connecté à d'autres appareils compatibles Bluetooth qui utilisent un émetteur Bluetooth pour envoyer des signaux audio sans fil. Dans ce cas, le BTR Xtreme 5.0 agit comme un récepteur Bluetooth. Pour utiliser le BTR Xtreme 5.0 en mode récepteur,

réglez le sélecteur du BTR Xtreme 5.0 sur "RX" et suivez les instructions ci-dessus à partir du point trois.

Allumer

Appuyez sur le bouton Marche/Arrêt pendant au moins 2 secondes. La LED bleue s'allume 3 fois.

Eteindre

Appuyez sur le bouton Marche/Arrêt pendant au moins 2 secondes. Une lumière rouge s'allume.

Arrêt automatique

Si aucune connexion n'est établie dans les 5 minutes en mode d'appariement, le BTR Xtreme 5.0 s'éteint automatiquement.

Si la charge de la batterie est inférieure à 3,3V, toutes les LED s'allument en rouge. Si la charge de la batterie est inférieure à 3,1V, l'appareil s'éteint automatiquement.

Changer de mode

Changez le passage de TX à RX (ou vice versa). Changez toujours de mode lorsque l'appareil est éteint.

Dispositifs de connexion

Appuyez deux fois sur le bouton On/Off du BTR Xtreme. La LED clignote alternativement en rouge et bleu et recherche d'autres appareils Bluetooth. Lorsque le BTR Xtreme est connecté, la LED bleue s'allume une fois toutes les 8 secondes.

Terminer la connexion

Si aucune connexion n'est établie après 300s, le mode de connexion est automatiquement interrompu.

Effacer la mémoire

Lorsque le mode est modifié (TX/RX), la mémoire est effacée en conséquence. Changez toujours de mode lorsque l'appareil est éteint.

Couplage de 2 dispositifs (RX)

Allumez le BTR Xtreme 5.0 et sélectionnez le mode RX. Jumelez le téléphone portable ou tout autre appareil Bluetooth au BTR. Une fois le couplage réussi, appuyez deux fois sur le bouton marche/arrêt. Cela déconnectera la connexion et recherchera un nouvel appareil. À partir du deuxième appareil Bluetooth, activez le mode de recherche Bluetooth et appairez avec le BTR Xtreme. Après avoir réussi à apparier le deuxième périphérique Bluetooth, allumez le premier périphérique Bluetooth et sélectionnez le B BTR Xtreme dans la liste de filtrage. Après cette étape, les deux périphériques Bluetooth sont connectés avec succès.

2 Dispositifs de couplage (TX)

Allumez le BTR et mettez-le en mode TX. Procédez maintenant comme pour l'appariement en mode RX.

Pause / jouer de la musique

Appuyez une fois sur le bouton On/Off pour écouter ou mettre en pause la musique.

Le BTR Xtreme 5.0 ne peut pas être allumé

a) Veuillez vous assurer que le BTR Xtreme 5.0 est suffisamment chargé. b) Vérifiez si vous appuyez sur le bouton marche/arrêt et le maintenez enfoncé pendant au moins 2 secondes.

Le BTR Xtreme 5.0 ne peut pas être connecté à un autre appareil

a) Assurez-vous que le périphérique Bluetooth ne se trouve pas à plus de 1 m de distance en mode de couplage. b) Assurez-vous que la fonction Bluetooth est activée sur l'appareil à coupler et qu'il est en mode recherche/paire. c) Vérifiez que vous avez sélectionné le bon mode Bluetooth (récepteur/émetteur).

Le BTR Xtreme 5.0 est connecté à un appareil, mais il n'est pas possible de jouer de la musique

a) Assurez-vous que les deux appareils sont couplés. Veuillez noter que la portée maximale est de 10 m. S'il y a des murs ou des objets entre les appareils, la portée sera réduite.

b) Assurez-vous que le contrôle du volume du lecteur est réglé entre 50 et 100%.

Garantie

Félicitations! Grâce à votre excellent choix, vous êtes le nouveau propriétaire d'un produit OEHLBACH®. Les produits OEHLBACH® bénéficient d'une excellente réputation mondiale grâce à leur niveau de qualité élevé. Ce standard de qualité

permet d'offrir 2 ans de garantie sur ce produit OEHLBACH®. Les produits OEHLBACH® sont contrôlés et vérifiés tout au long du processus de fabrication. En cas d'intervention, veuillez noter les points suivants:

1. La durée de garantie court à compter de la date d'achat du produit, et n'est applicable qu'à l'acheteur initial.
2. Au cours de la période de garantie, nous remédions à tout défaut de matériel ou de fabrication apparu suite à l'achat, et choisissons, selon les cas, de remplacer ou de réparer les pièces défectueuses. Toute autre demande de prise en charge est exclue, en particulier en matière de réduction, conversion, indemnité ou dommages consécutifs. La durée de garantie n'est pas affectée par nos interventions dans le cadre de la garantie.
3. Le produit ne doit avoir subi aucun traitement inapproprié.
4. Pour la mise en œuvre de la garantie, veuillez vous adresser initialement à votre revendeur spécialisé. S'il s'avère nécessaire de nous envoyer le produit, veillez à ce que

- le produit soit expédié dans son emballage d'origine en bon état,

- le ticket de caisse soit joint.

1. Les éléments suivants sont exclus de la garantie:
2. Ampoules • Pièces d'usure
3. Dommages consécutifs au transport, visibles ou non (déposez immédiatement toute réclamation pour ce type de dommages auprès du transporteur, de la SNCF ou de la poste).
4. Rayures sur les pièces métalliques, les façades, etc. (ces défauts doivent faire l'objet d'une réclamation auprès de votre revendeur dans les 5 jours suivant l'achat).

- Défauts apparus suite à une mauvaise installation, une erreur de raccordement, une utilisation incorrecte (voir le mode d'emploi), une pression ou un choc externe.

- Appareils réparés ou modifiés de manière incorrecte, ayant été ouverts par un tiers.

- Dommages consécutifs sur d'autres appareils

- Remboursement en cas de réparation par tiers sans notre accord préalable
