BTR Xtreme 5.0 - Bluetooth приемник Oehlbach - Бесплатное руководство пользователя

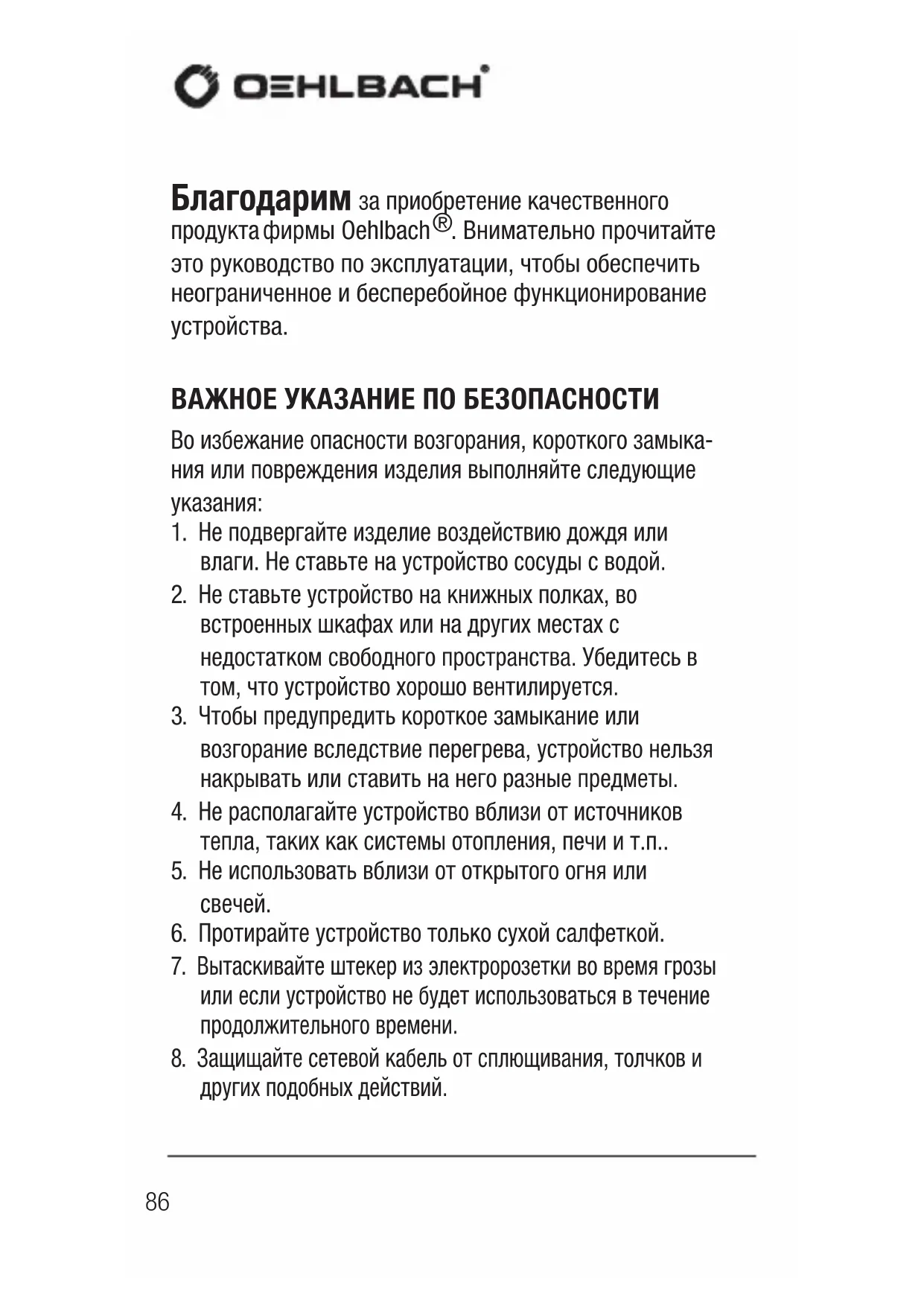

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BTR Xtreme 5.0 Oehlbach

за приобретение качественного

. Внимательно прочитайте это руководство по эксплуатации, чтобы обеспечить неограниченное и бесперебойное функционирование устройства. ВАЖНОЕ УКАЗАНИЕ ПО БЕЗОПАСНОСТИ Во избежание опасности возгорания, короткого замыка- ния или повреждения изделия выполняйте следующие

1. Не подвергайте изделие воздействию дождя или

влаги. Не ставьте на устройство сосуды с водой.

2. Не ставьте устройство на книжных полках, во

встроенных шкафах или на других местах с недостатком свободного пространства. Убедитесь в том, что устройство хорошо вентилируется.

3. Чтобы предупредить короткое замыкание или

возгорание вследствие перегрева, устройство нельзя накрывать или ставить на него разные предметы.

4. Не располагайте устройство вблизи от источников

тепла, таких как системы отопления, печи и т.п..

5. Не использовать вблизи от открытого огня или

6. Протирайте устройство только сухой салфеткой.

7. Вытаскивайте штекер из электророзетки во время грозы

или если устройство не будет использоваться в течение продолжительного времени.

8. Защищайте сетевой кабель от сплющивания, толчков и

других подобных действий.87 BTR Xtreme 5.0 RUS

9. Используйте только принадлежности из комплекта

10. Если необходимо техническое обслуживание

устройства, обращайтесь только к квалифицированным специалистам. Соблюдение директив ЕС Это изделие может маркироваться символом CE. Оно отвеча- ет Директиве ЕС по низковольтному оборудованию 2014/35/ EG; Директиве ЕС об интегрированном предотвращении и уменьшении загрязнения окружающей среды 2014/30/EG

электромагнитной совместимости ; Директиве об ограниче- нии использования некоторых вредных веществ в электриче- ском и электронном оборудовании 2011/65/EG; Директиве ЕС об утилизации электрического и электронного оборудования (WEEE) 2012/19/EG. Данным компания Oehlbach Kabel GmbH удостоверяет, что устройство BTR Xtreme 5.0 отвечает основным требованиям и другим релевантным нормам Директивы 2014/53/EU. Декларация соответствия находится на сайте www.oehlbach.com в разделе Downloads (материалы для скачивания) каждого устройства. Бесплатную копию декларации о соответствии можно получить в магазине, представительстве или головном офисе Oehlbach Kabel GmbH. Контактная информация приведена здесь: http://www.oehlbach. Декларация соответствия может быть найдена в разделе: http://www.oehlbach.com/compliance/6050 на странице продукта устройства.88 Рабочая частота: 2402-2480 MHz Максимальная излучаемая мощность согласно EN 62479: 3,7 dBm УКАЗАНИЯ ПО УТИЛИЗАЦИИ В соответствии с Европейской Директивой 2012/19/EC все электрические и электронные устройства должны утилизироваться отдельно в местных приемных пунктах. Соблюдайте, пожалуйста, местные предписания и не выбрасывайте свои старые электроприборы вместе с бытовым мусором. СОДЕРЖИМОЕ УПАКОВКИ ∙ Oehlbach BTR Xtreme 5.0 ∙ 3,5 мм Кабель с разъемами 0,18 м ∙ USB-кабель для питания - 0,3м ∙ Инструкции по эксплуатации Oehlbach BTR Xtreme 5.0 является адаптером Bluetooth

5.0 2in1. В режиме передатчика аудиосигналы могут

приниматься по кабелю и передаваться по беспроводной связи от BTR Xtreme 5.0 к наушникам или активным динамикам, совместимым с Bluetooth. В режиме приемника вы можете легко отправлять музыку или аудиоконтент со смартфона, планшета или компьютера по беспроводной связи на BTR Xtreme 5.0 и выводить его аналоговым способом через 3,5-мм разъем интерфейса на устройство/громкоговоритель/наушники. И то, и другое происходит в CD-качестве благодаря поддержке89 BTR Xtreme 5.0 RUS aptX HD. Благодаря функции низкой задержки BTR Xtreme 5.0 достигает чрезвычайно низкой задержки менее 40 мс и передает звук без заметной задержки.

∙ Адаптер 2в1 Bluetooth позволяет осуществлять отправку и прием в одном устройстве. ∙ Может быть сопряжено с двумя устройствами одновременно в режиме передатчика или приемника. ∙ С весом 18 г очень легкий и идеально мобильный ∙ Bluetooth-версия 5.0 ∙ 3,5 мм интерфейс для аналоговых сигналов. ∙ aptX HD гарантирует передачу звука в CD-качестве ∙ Очень низкая задержка менее 40мс. ∙ Эксплуатация возможна во время зарядки аккумулятора СПЕЦИФИКАЦИЯ Версия Bluetooth: 5.0 - aptX, Aptx-LL HD, низкая задержка, Диапазон: до 10 м Диапазон температур: от -10 до +55 °C Допустимая относительная влажность воздуха: от 5 до 90%. Источник питания: 5В / 150 мА Размеры: 43 x 43x 10,7 (Ш x В x Г x Д в

Вес: 0,018 кг Частотный диапазон: 2.402ГГц-2.480ГГГц Соединители: 3,5-мм разъем, USB блок90

Элементы управления: Переключатель Вкл/Выкл, выбор TX/RX Готово: черный, белый время зарядки: около 2 часов Время работы аккумулятора: около 12 часов Батарея: 50 мАч литий-ионный аккумулятор Чипсет: CSR 8675

Перед использованием BTR Xtreme полностью зарядите BTR Xtreme и убедитесь, что мобильный телефон или компьютер, который вы используете с этим устройством, достаточно заряжен или подключен к сети. BTR Xtreme 5.0 в качестве передатчика Bluetooth В режиме передатчика BTR Xtreme 5.0 может быть подключен к другим устройствам с поддержкой Blu tooth, которые используют приемник Bluetooth для приема аудиосигналов по беспроводной связи. Здесь BTR Xtreme 5.0 действует как передатчик Bluetooth:

1. Перед сопряжением BTR Xtreme 5.0 с устройствами,

другие устройства, поддерживающие Blue- tooth, должны быть выключены. Это обеспечит беспроблемное сопряжение устройств.

2. Установите селекторный переключатель BTR Xtreme

3. Дважды быстро нажмите кнопку включения/91

BTR Xtreme 5.0 RUS выключения BTR Xtreme 5.0 для входа в режим сопряжения. Теперь функциональный индикатор должен мигать попеременно красным и синим

4. BTR Xtreme 5.0 теперь может быть найден другими

устройствами с поддержкой Bluetooth, и сопряжение

5. По завершении сопряжения синий светодиод мигает

один раз в 8 секунд, и звуковые сигналы могут передаваться.

6. Для выключения BTR Xtreme 5.0 нажмите и

удерживайте кнопку включения/выключения в течение 2 секунд. BTR Xtreme 5.0 в качестве Bluetooth-приемника В режиме приемника BTR Xtreme 5.0 может быть подключен к другим устройствам с поддержкой Bluetooth, которые используют передатчик Bluetooth для беспроводной передачи аудиосигналов. Здесь BTR Xtreme

5.0 работает как приемник Bluetooth. Чтобы использовать

BTR Xtreme 5.0 в режиме приемника, установите селекторный переключатель BTR Xtreme 5.0 в положение “RX” и следуйте инструкциям, приведенным выше, из пункта три. Режимы работы

Нажмите кнопку Вкл/Выкл как минимум 2 секунды. Синий светодиод загорится 3 раза.92

Нажмите кнопку Вкл/Выкл как минимум 2 секунды. Загорится красный индикатор. Автоматическое выключение Если в течение 5 минут в режиме сопряжения не будет установлено соединение, BTR Xtreme 5.0 автоматически отключится. Если заряд батареи составляет менее 3,3 В, все светодиоды загораются красным цветом. Если заряд аккумулятора составляет менее 3,1 В, устройство автоматически выключается. Изменить режим Замените переключатель с TX на RX (или наоборот). Всегда меняйте режим при выключенном питании. Подключение устройств Дважды нажмите кнопку Вкл/Выкл BTR Xtreme. Светодиод будет попеременно мигать красным и синим цветом и искать другие устройства Bluetooth. При подключении BTR Xtreme синий светодиод загорается один раз в 8 секунд. Прекратить соединение Если через 300 с соединение не устанавливается, режим соединения автоматически прерывается. Стереть память При смене режима (TX/RX) память стирается93 BTR Xtreme 5.0 RUS соответствующим образом. Всегда меняйте режим при выключенном питании. Соединение 2 устройств (RX) Включите BTR Xtreme 5.0 и выберите режим RX. Соедините мобильный телефон или другое устройство Bluetooth с BTR. После успешного сопряжения дважды нажмите кнопку включения/выключения. Это отсоединит соединение и выполнит поиск нового устройства. Со второго устройства Bluetooth включите режим поиска Bluetooth и установите сопряжение с BTR Xtreme. После успешного сопряжения со вторым Bluetooth-устройством включите первое Bluetooth-устройство и выберите BTR Xtreme из списка для сопряжения. После этого шага оба Bluetooth- устройства будут успешно подключены. 2 Устройства сопряжения (TX) Включите BTR и установите его в режим TX. Теперь выполните сопряжение в режиме RX. Пауза/играние музыки Нажмите кнопку Вкл/Выкл один раз для воспроизведения или паузы музыки. Поиск и устранение неисправностей BTR Xtreme 5.0 не может быть включен. a) Пожалуйста, убедитесь, что BTR Xtreme 5.0 достаточно заряжен. б) Убедитесь, что вы нажимаете и удерживаете кнопкувключения/выключения не менее 2 секунд. BTR Xtreme 5.0 не может быть подключен к другому устройству. a) Убедитесь, что устройство Bluetooth находится на расстоянии не более 1 метра в режиме сопряжения. b) Убедитесь, что Bluetooth включен на подключаемом устройстве и находится в режиме поиска/парирования. c) Убедитесь, что Вы выбрали правильный режим Bluetooth (приемник/передатчик). BTR Xtreme 5.0 подключен к устройству, но воспроизведение музыки невозможно. a) Убедитесь, что оба устройства соединены. Обратите внимание, что максимальный радиус действия составляет 10 м. Если между устройствами имеются стены или объекты, радиус действия будет уменьшен. b) Убедитесь, что регулятор громкости плеера установлен в диапазоне от 50 до 100%.

Поздравляем! Благодаря разумному выбору вы стали владельцем продукта компании OEHLBACH

отличаются высоким качеством отличного бренда во всем мире. Этот стандарт высокого качества позволяет предоставить продукту OEHLBACH

2 года гарантии. OEHLBACH

-Продукты подвергаются по- стоянному контролю и проверке в течение всего процесса изготовления. В случае сервисного обслуживания обрати- те внимание на следующее:

1. Срок гарантии начинается с момента покупки изделияBTR Xtreme 5.0

и действует только для первого владельца.

2. В течение гарантийного срока мы устраняем возмож

ные недостатки, которые бесспорно основаны на де фектах материала или производства, на наше усмотре ние посредством замены или ремонта дефектных де талей. Дополнительные требования, особенно к сниже нию цены, аннулированию покупки, компенсации ущерба или косвенным убыткам, исключены. Оказание нами гарантийных услуг не влияет на срок гарантии.

3. На продукте не должно быть следов неправомерного

4. При использовании гарантии обращайтесь вначале к

вашему дилеру. Если необходимо будет отправить изделие на наш адрес, то вам следует обеспечить то,

• изделие было отправлено в безупречной оригиналь ной упаковке,

• была приложена квитанция о покупке.

5. Из гарантии исключены:

• осветительный прибор

• быстроизнашиваемые детали

• транспортные повреждения, видимые или невидимые (рекламации за такие повреждения должны немедлен но подаваться на транспортную фирму, железную дорогу или почту).

• царапины на металлических деталях, передних крыш ках и т.д. (рекламации на эти дефекты должны пода ваться в течение 5 дней после покупки непосредствен но вашему продавцу).

• дефекты, которые появились в результате неправиль ного монтажа, ошибочного подсоединения, неправильного обслуживания (смотри руководство по эксплуата ции), нагрузки или внешнего насильственного воздей

• неправильно отремонтированные или измененные устройства, которые были открыты не нашими специа листами, а посторонними лицами.

• косвенные повреждения от устройств других фирм
