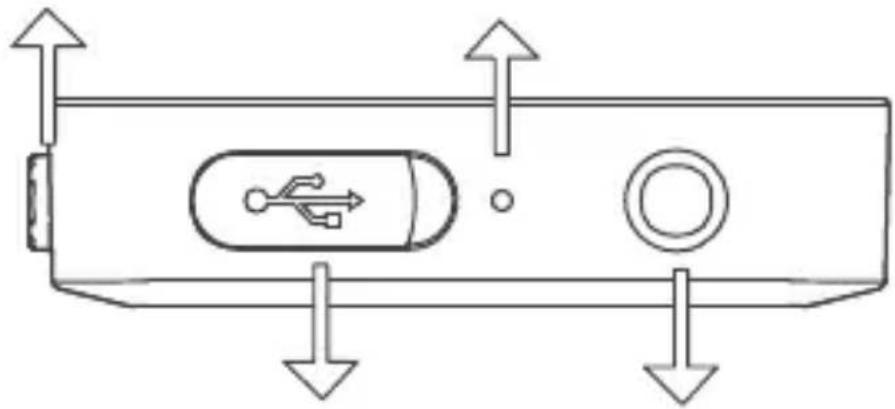

Sender / Empfänger Umschalter

TX / RX Switch

LED

Mikro USB Ladebuchse

3,5mm AUX

LED TX RX AN / AUS Schalter ON / OFF switch Sender / Empfänger Umschalter TX / RX switch

Component parts

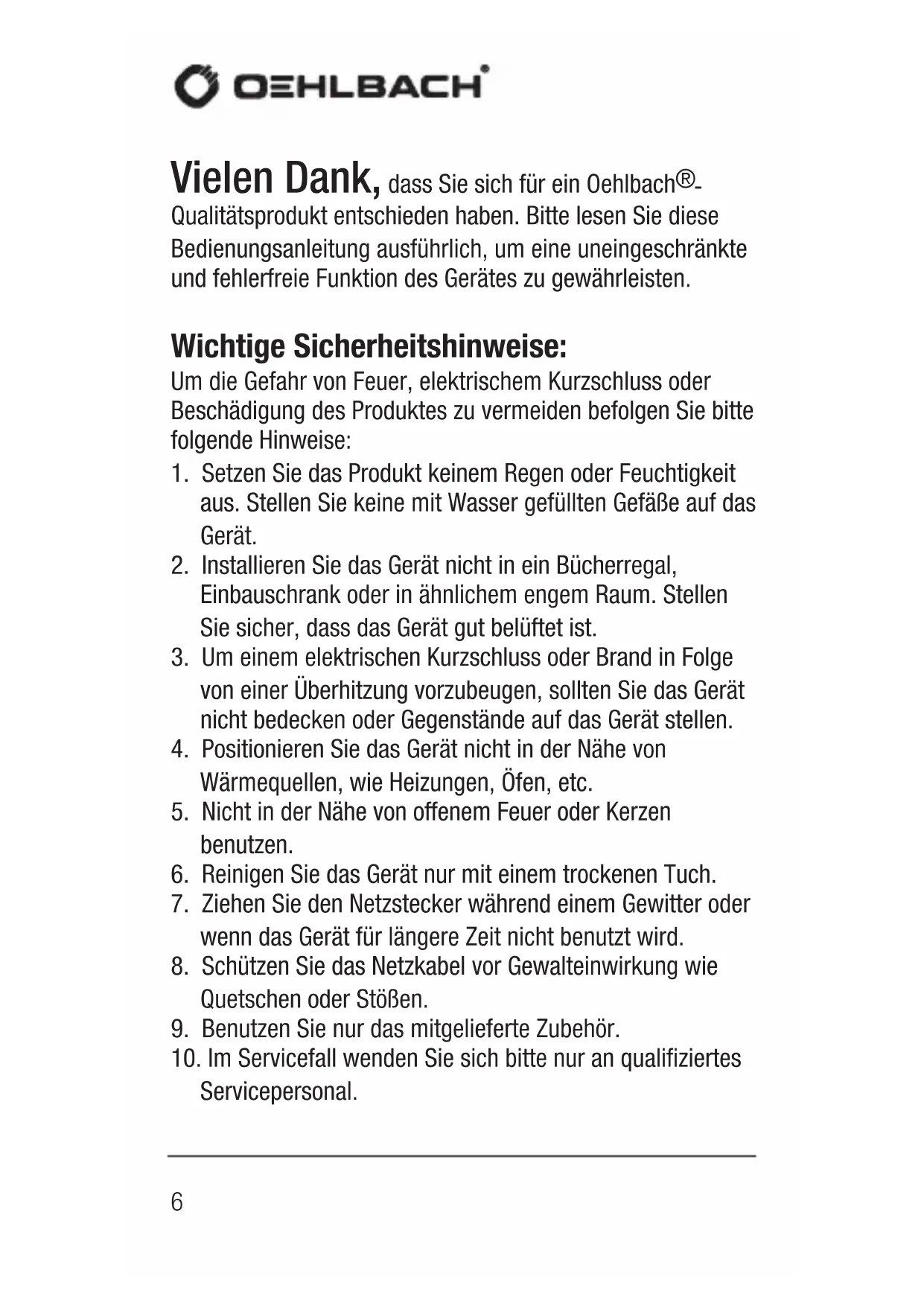

Vielen Dank, dass Sie sich für ein Oehlbach®-

Qualitätsprodukt entschieden haben. Bitte lesen Sie diese Bedienungsanleitung ausführlich, um eine uneingeschränkte und fehlerfreie Funktion des Gerätes zu gewährleisten.

Wichtige Sicherheitshinweise:

Um die Gefahr von Feuer, elektrischem Kurzschluss oder Beschädigung des Produktes zu vermeiden befolgen Sie bitte folgende Hinweise:

1. Setzen Sie das Produkt keinem Regen oder Feuchtigkeit aus. Stellen Sie keine mit Wasser gefüllten Gefäße auf das Gerät.
2. Installieren Sie das Gerät nicht in ein Bücherregal, Einbauschrank oder in ähnlichem engem Raum. Stellen Sie sicher, dass das Gerät gut belüftet ist.
3. Um einem elektrischen Kurzschluss oder Brand in Folge von einer Überhitzung vorzubeugen, sollten Sie das Gerät nicht bedecken oder Gegenstände auf das Gerät stellen.
4. Positionieren Sie das Gerät nicht in der Nähe von Wärmequellen, wie Heizungen, Öfen, etc.
5. Nicht in der Nähe von offenem Feuer oder Kerzen benutzen.
6. Reinigen Sie das Gerät nur mit einem trockenen Tuch.
7. Ziehen Sie den Netzstecker während einem Gewitter oder wenn das Gerät für längere Zeit nicht benutzt wird.
8. Schützen Sie das Netzkabel vor Gewalteinwirkung wie Quetschen oder Stößen.
9. Benutzen Sie nur das mitgelieferte Zubehör.
10. Im Servicefall wenden Sie sich bitte nur an qualifiziertes Servicepersonal.

Einhaltung von EU-Richtlinien

Dieses Produkt darf das CE-Zeichen führen. Es entspricht der EU-Niederspannungsrichtlinie 2014/35/EU; EURichtlinie 2014/30/EU über die elektromagnetische Verträglichkeit; EU-RoHS-Richtlinie 2011/65/EU; EU-Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) 2012/19/EG.

Hiermit erklärt die Firma Oehlbach Kabel GmbH, dass sich das Gerät Oehlbach BTR Xtreme 5.0 in Übereinstimmung mit den grundlegenden Anforderungen und anderen relevanten Vorschriften der Richtlinie 2014/53/EU befindet.

Sie können eine kostenlose Kopie der Konformitätserklärung erhalten, indem Sie Ihren Händler, den Vertrieb oder den Hauptsitz der Oehlbach Kabel GmbH kontaktieren. Die Kontaktinformation finden Sie unter: http://www.oehlbach.com.

Die Konformitätserklärung finden Sie unter: http://www.oehlbach.com/compliance/6050

Betriebsfrequenz: 2402-2480 MHz Maximale ausgestrahlte Leistung gemäß EN 62479: 3,7 dBm

Entsorgungshinweise

Gemäß der europäischen Richtlinie 2012/19/EC müssen alle elektrischen und elektronischen Geräte über lokale Sammelstellen getrennt entsorgt werden. Bitte beachten Sie die lokalen Vorschriften und entsorgen Sie Ihre Altgeräte nicht mit dem normalen Hausmüll.

Verpackungsinhalt

· Oehlbach BTR Xtreme 5.0
· 3,5 mm Jack Klinkenkabel 0,18m
· USB Kabel zur Spannungsversorgung - 0,3m
• Bedienungsanleitung

Der Oehlbach BTR Xtreme 5.0 ist ein Bluetooth 5.0 2in1 Adapter. Im Transmittermodus können Audiosignale per Kabel angenommen und schnurlos vom BTR Xtreme 5.0 an einen Bluetooth-fähigen Kopfhörer oder Aktivlautsprecher gesendet werden. Im Empfängermodus können Sie ganz einfach Musik oder Toninhalte vom Smartphone, Tablet oder Computer schnurlos an den BTR Xtreme 5.0 senden und analog über die 3,5 mm Klinken-Schnittstelle an ein Gerät / Lautsprecher / Kopfhörer ausgeben. Beides geschieht dank aptX HD Unterstützung in CD-Qualität. Durch das Low Latency Feature erreicht der BTR Xtreme 5.0 eine äußerst geringe Latenz von weniger als 40ms und überträgt den Ton ohne merkliche Verzögerung.

Funktionen

• 2in1 Bluetooth Adapter ermöglicht Senden und Empfangen in einem Gerät.
• Mit zwei Geräten gleichzeitig koppelbar im Transmitter- oder Recivermodus
• Mit 18 g Gewicht sehr leicht und mobil perfekt einsetzbar
• BluetoothVersion5.0
  • 3,5 mm Schnittstelle für analoge Signale.
• aptX HD garantiert Audioübertragung in CD-Qualität.
• Sehr geringe Latenz von weniger als 40ms
• Betrieb beim Laden des Akkus möglich

Spezifikation

Temperaturbereich: -10 bis +55 °C

Zulässige rel. Luftfeuchtigkeit: 5 bis 90%

Spannungsversorgung: 5V / 150 mA

Abmessungen: 43 x 43x 10,7 (B x H x T in mm)

Gewicht: 0,018 kg

Frequenzband: 2,402GHz-2,480Ghz

Anschlüsse: 3,5mm Klinke, USB-Netzteil

Bedienelemente: On/Off Schalter, TX/RX Auswahl

Ausführung: schwarz, weiß

Ladezeit: ca. 2h

Akkulaufzeit: ca. 12h

Akku: 250 mAh Lithium-Ionen-Akku

Chipset: CSR 8675

Bedienung

Vorbereitung

Bevor sie den BTR Xtreme nutzen laden sie diesen vollständig auf und kontrollieren, dass Sie die Mobiletelephone oder Computer, die sie mit diesem Produkt nutzen ausreichend aufgeladen sind bzw. am Stromnetz angeschlossen sind.

Im Transmitter-Modus kann der BTR Xtreme 5.0 mit anderen

Bluetooth-fähigen Geräten verbunden werden, die einen

Bluetooth-Empfänger verwenden, um Audiosignale schnurlos zu

empfangen. Hier agiert der BTR Xtreme 5.0 als Bluetooth-Sender:

1. Bevor Sie den BTR Xtreme 5.0 mit Geräten koppeln, sollten andere Bluetooth-fähige Geräte ausgeschaltet werden. So kann eine problemlose Kopplung der Geräte gewährleistet werden.
2. Stellen Sie den Wahlschalter des BTR Xtreme 5.0 auf „TX“. Schalten Sie anschließend den BTR Xtreme an, indem sie den AN/AUS Knopf drücken.
3. Drücken Sie nun den An/Aus des BTR Xtreme 5.0 zweimal kurz hintereinander, um in den Kopplungsmodus zu gelangen. Nun sollte die Funktionsleuchte abwechselnd rot und blau blinken.
4. Der BTR Xtreme 5.0 kann jetzt von anderen Bluetooth-fähigen Geräten gefunden werden und eine Kopplung ist möglich.
5. Wenn die Kopplung abgeschlossen ist, blinkt die blaue LED einmal alle 8 Sekunde auf und Audiosignale können übertragen werden.
6. Um den BTR Xtreme 5.0 auszuschalten, halten Sie den An/Aus Knopf für 2 Sekunden gedrückt.

Im Receiver-Modus kann der BTR Xtreme 5.0 mit anderen Bluetooth-fähigen Geräten verbunden werden, die einen Bluetooth-Transmitter verwenden, um Audiosignale schnurlos zu senden. Hier agiert der BTR Xtreme 5.0 als Bluetooth-Empfänger. Um den BTR Xtreme 5.0 im Receiver-Modus zu verwenden, stellen Sie den Wahlschalter des auf „RX“ und folgen Sie den zuvor genannten Anweisungen ab Punkt drei.

Funktionsweisen

Anschalten

Den An/Aus Knopf für min. 2 Sekunden drücken. Die blaue LED leuchtet 3 mal auf.

Ausschalten

Den An/Aus Knopf für min. 2 Sekunden drücken. Ein rotes Licht leuchtet auf.

Automatisches Ausschalten

Wenn im Pairing Modus innerhalb von 5 min keine Verbindung aufgebaut wird, schaltet der BTR Xtreme 5.0 sich automatisch aus.

Falls die Akku Ladung weniger als 3.3V beträgt, leuchten alle LEDs rot auf. Wenn die Akku Ladung weniger als 3.1V beträgt, schaltet sich das Gerät automatisch aus.

Modus ändern

Den Umschalter von TX zu RX ändern (oder umgekehrt). Den Modus immer im ausgeschalteten Zustand wechseln.

Geräte verbinden

Zweimal auf den An/Aus Knopf des BTR Xtremes drücken. Die LED blinkt nun abwechseld rot und blau und sucht nach anderen Bluetooth Geräten. Wenn der BTR Xtreme verbunden ist, leuchtet die blaue LED einmal alle 8 Sekunden auf.

Verbindung abbrechen

Falls nach 300s keine Verbindung aufgebaut wurde, wird der Verbindungsmodus automatisch abgebrochen.

Speicher löschen

Wenn der Modus gewechselt wird (TX/RX) wird der Speicher entsprechend gelöscht. Den Modus immer im ausgeschalteten Zustand wechseln.

2 Geräte koppeln (RX)

Den BTR Xtreme 5.0 anschalten und den RX Modus wählen. Das mobile Telefon oder ein anderes Bluetooth Gerät mit dem BTR koppeln. Nach dem erfolgreichen Paaren zweimal auf den An/Aus Knopf drücken. Dadurch wird die Verbindung getrennt und nach einem neuen Gerät gesucht. Vom zweiten Bluetooth Gerät den Bluetooth Suchmodus anschalten und mit dem BTR Xtreme verbinden. Nach dem erfolgreichen Verbinden des zweiten Bluetooth Gerätes, das erste Bluetooth Gerät anschalten und aus der Paring Liste den BTR Xtreme auswählen. Nach diesem Schritt sind beide Bluetooth Geräte erfolgreich verbunden.

2 Geräte koppeln (TX)

Den BTR anschalten und in den TX Modus stellen. Nun wie beim Koppeln im RX Modus fortfahren.

Musik pausieren/abspielen

Auf den An/Aus Knopf einmal drücken, um Musik abzuspielen oder anzuhalten.

Fehlerbehebung

Der BTR Xtreme 5.0 kann nicht eingeschaltet werden

a) Bitte stellen Sie sicher, dass der BTR Xtreme 5.0 ausreichend geladen ist.

b) Kontrollieren Sie, ob sie den An/Aus Knopf min. 2 Sekunden lang gedrückt halten

Der BTR Xtreme 5.0 kann nicht mit einem anderen Gerät verbunden werden

a) Vergewissern Sie sich, dass das Bluetooth-Gerät während des Kopplungs-Modus nicht weiter als 1 m entfernt ist.
b) Stellen Sie sicher, dass bei dem zu verbindenden Gerät Bluetooth aktiviert ist und im Such-/Kopplungsmodus ist.
c) Überprüfen Sie, ob Sie den richtigen Bluetooth-Modus (Receiver/Transmitter) gewählt haben.

Der BTR Xtreme 5.0 ist mit einem Gerät verbunden, aber es ist nicht möglich Musik abzuspielen

a) Vergewissern Sie sich, dass beide Geräte gekoppelt sind. Bitte beachten Sie, dass die Reichweite maximal 10 m beträgt. Wenn sich Wände oder Gegenstände zwischen den Geräten befinden, verringert sich die Reichweite.
b) Stellen Sie sicher, dass die Lautstärkeregelung des Abspielgerätes zwischen 50 und 100% eingestellt ist.

Garantie

Wir gratulieren Ihnen! Durch Ihre kluge Wahl sind Sie Besitzer eines OEHLBACH®-Produktes geworden. OEHLBACH®-Produkte erfreuen sich aufgrund der hohen Qualität eines ausgezeichneten Rufes weltweit. Dieser hohe Qualitätsstandard ermöglicht es, für dieses OEHLBACH®-Produkt 2 Jahre Garantie zu gewähren. OEHLBACH®-Produkte werden während des gesamten Fertigungsvorganges laufend kontrolliert und geprüft. Im Servicefall beachten Sie bitte folgendes: 1. Die Garantiezeit beginnt mit dem Kauf des Produktes und gilt

nur für den Erstbesitzer.

1. Während der Garantiezeit beseitigen wir etwaige Mängel, die nachweislich auf Material- oder Fabrikationsfehler beruhen, nach unserer Wahl durch Austausch oder Nachbesserung der defekten Teile. Weitergehende Ansprüche, insbesondereaufMinderung, Wandlung, Schadenersatzoder Folgeschädensindausgeschlossen. Die Garantiezeitwirdvon einer Garantieleistung durch uns nicht berührt.

2. Am Produkt dürfen keine unsachgemäßen Eingriffe vorgenommen worden sein.

3. Bei Inanspruchnahme der Garantie wenden Sie sich bitte zunächst an Ihren Fachhändler. Sollte es sich als notwendig erweisen, das Produkt an uns einzuschicken, so sorgen Sie bitte dafür, dass

- das Produkt in einwandfreier Originalverpackung verschickt wird,

• die Kaufquittung beigefügt ist.

1. Von der Garantie ausgenommen sind:

• Leuchtmittel
- Verschleißteile
- Transportschäden, sichtbar oder unsichtbar (Reklamationen fürsolche Schäden müssenumgehend beider Transportfirma, Bahn oder Post eingereicht werden.)
- Kratzer in Metallteilen, Frontabdeckungen u.s.w. (Diese Defekte müssen innerhalb von 5 Tagen nach Kauf direkt bei Ihrem Händler reklamiert werden.)
- Fehler, die durch fehlerhafte Aufstellung, falschen Anschluss, unsachgemäße Bedienung (siehe Bedienungsanleitung), Beanspruchungoderäußeregewaltsame Einwirkungentstanden sind.
- Unsachgemäß reparierte oder geänderte Geräte, die von anderer Seite als von uns geöffnet wurden.

• Folgeschäden an fremden Geräten
• Kostenerstattung bei Schadensbehebung durch Dritte ohne unser vorheriges Einverständnis.

OEHLBACH® Kabel GmbH

Frankfurter Straße 720 - 726 D-51145 Köln

Tel.: [phone] - 700 Fax: [phone] - 729

www.oehlbach.com E-Mail: [e-mail]
