BEDIENUNGSANLEITUNG BTX 1000 Oehlbach

Bedienungsanleitung | Garantiehinweis

User manual | Warranty information
Mode d'emploi | Avis de garantie
Gebruikshandelieiding | Garantiebepalingen
Istruzioni per l'uso | Informazioni sulla garanzia
Manual del dato | Informacion para la garantia
Instrukcja obslugi | Informacione dotyczace gwarancji
Odbnyicxipnnc | Ypodceiynyia tnv eyyuonn
PykoBODCTBO no 3Kcnnyatauinn | Yka3aHnno rapaHTm

Bluetooth

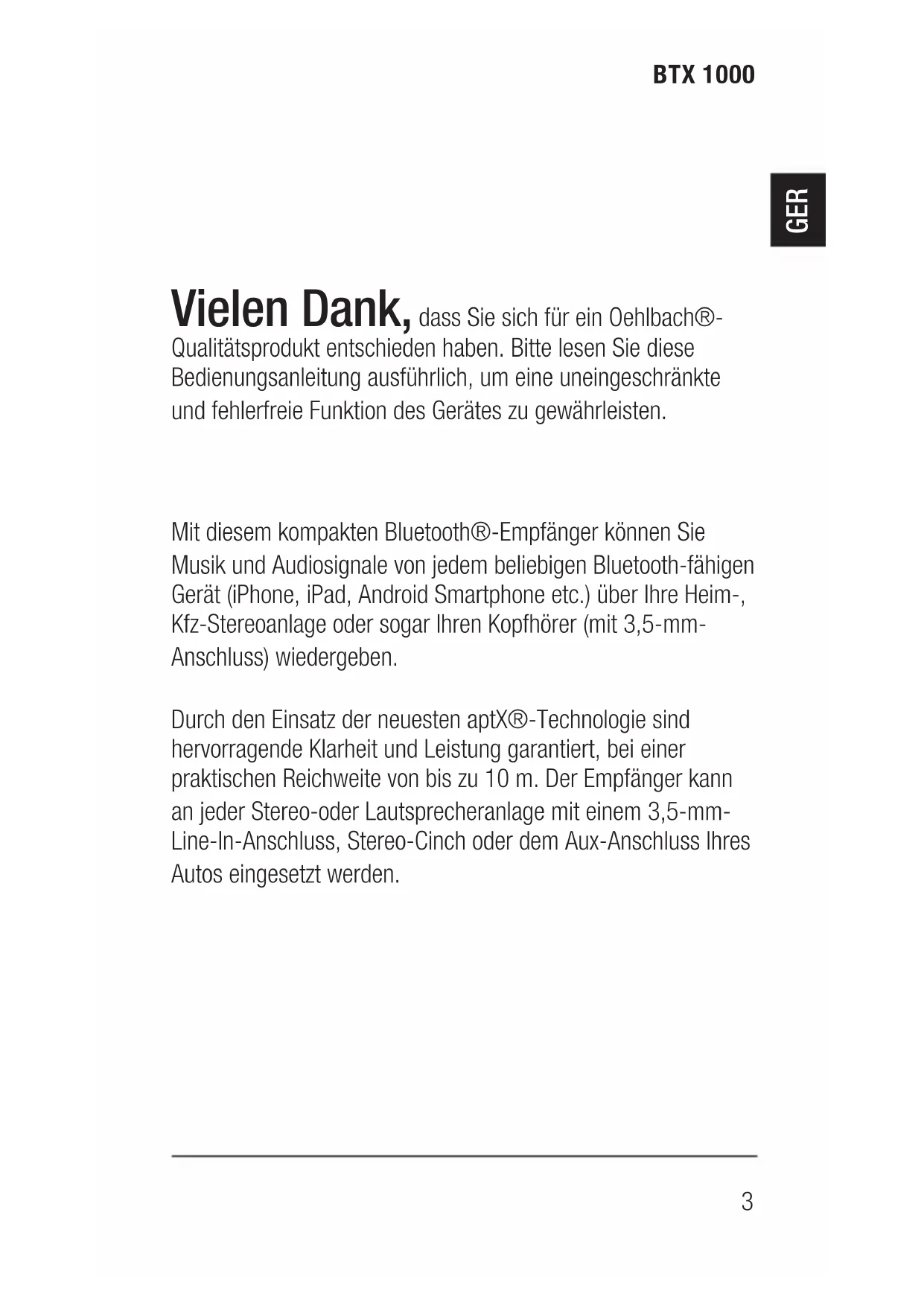

Vielen Dank, dass Sie sich für ein Oehlbach®-Qualitätsprodukt entschieden haben.itte lessen Sie diese Bedienungsanleitung ausfuhrlich, um eine uneingeschränkte und fehlerfreie Funktion des Gerätes zu gewährleisten.

Mit diesen kompakten Bluetooth®-Empfänger können Sie Musik und Audiosignale von jedem beliebigen Bluetooth-fähigen Gerät (iPhone, iPad, Android Smartphone etc.) über ihre Heim-, Kfz-Stereoanlage oder)sagar ihren Kopfhörer (mit 3,5-mm-Anschluss) wiedergeben.

Durch den Einsatz der neuesten aptX®-Technologie sind hervorragende Klarheit und Leistung garantiert, bei einer praktischen Reichweite von bis zu 10 m. Der Empfänger kann an jeder Stereo-oder Laufsprecheranlage mit einem 3,5-mm-Line-In-Anschluss, Stereo-Cinch oder dem Aux-Anschluss Ihr Autos eingesetzt werden.

Funktionen

• Audiostreaming von jedem Bluetooth-Gerät aus
• High-Quality Bluetooth Audio mit aptX-Unterstützung
• Audioformat bis 44.1kHz und 16bit (CD-Quality) möglich
• Bluetooth 4.0 kompatibel
• Bis zu 10 Stunden Musikgenuss

Spezifikation

Reichweite: bis zu 10m

Datenrate: bis zu 352kbps

Akkulaufzeit: bis zu 10 Std.

Frequenzgang: 10Hz bis 22kHz

Temperaturbereich: -15 bis +50 °C

Zulässige rel. Luftfeuchtigkeit: 5 bis 90%

Abmessungen (B x H x T): 28 x 16 x 78 mm

Verpackungsinhalt:

Oehlbach Bluetooth-Audio-Empfänger BTX 1000
- USB-A auf USB-Micro Kabel
- 3,5mm auf Stereo-Cinch Adapter
Bedienungsanleitung

Bedienung

Kopplung mit Bluetooth-Geräten:

1. Der BTX 1000 muss vor dem ersten Koppeln mit einem Gerät ausgescheltet sein.
2. Halten Sie nun den Funktionsknopf des BTX 1000 6 Sekunden gedrückt, bis die LED abwechselnd Rot und Blau blinkt. Erst dann ist der Kopplungsmodus aktiv.
3. Aktivieren Sie die Bluetooth-Funktion Ihres Ausgabegerätes und suchen Sie den BTX 1000. Der Name des Adapters lautet „OEHLBACH BT". Wahlen Sie «OEHLBACH BT» aus.
4. Nach erfolglicher Verbindung blinkt der BTX 1000 alle 3 Sekunden dreimal kurz Blau. Nun konnen Sie beliebige Audiodateien über den BTX 1000 wiedergeben.
5. Verbinden Sie dazu den BTX 1000 mit dem 3,5mm Klinken-oder Stereo-Cinch-Eingang Ihres Gerätes (z.B. Verstärker, AV-Receiver, Aktiv-Lautsprecher, Autoradio etc.).
6. Um den BTX 1000 auszuschalten, halten Sie den Funktionsknopf für 4 Sekunden gedrückt. Nach 5 Minuten Inaktivität (im Standby-Modus) schaltet sich der BTX 1000 automatisch aus.

Weitere Bedienungshinweise:

• Falls Sie den Funktionsknopf nur kurz gedrückt halten und die LED alle 3 Sekunden zweimal Rot blinkt, ist der BTX 1000 eingeschaltet aber noch nicht im Kopplungsmodus. Hierzu müssen Sie den Funktionsknopf im ausgeschalteten Zustand 6 Sekunden lang gedrückt halten.

• Wenn Sie ein anderes/neues Gerät verbinden wollen, schalten Sie den BTX 1000 aus und trennen Sie das verbundene Gerät vom Bluetooth-Adapter.

• Wenn das wiedergebende Geräte ausgeschaltet wird oder die Bluetooth-Verbindung abbricht, bleibt der BTX 1000 im Standby-Modus.
• Wird der BTX 1000 ausgeschaltet und danach wieder eingeschaltet, verbindet er sich automatisch mit dem zuletzt verbundenen Gerät, wenn these nach im aktiven Bluetooth-Modus ist. Generell wird der BTX 1000 in Ihr Smartphone gespeichert, so dass Sie diesen dann nicht erneutuchen, sondern nur auswahlen müssen.
• Wenn Sie ein neues Gerät verbinden wollen, müssen Sie den Kopplungsvorgang erneut durchführung (siehe „Kopplung mit Bluetooth-Geräten").
• Sie können den BTX 1000 während des Ladevorganges benutzen.
• Ist der BTX 1000 im Standby-Modus, schaltet er sich nach 5 Minuten automatisch aus.
• Um den BTX 1000 aufzuladen, verbinden Sie das Gerät mithilfe des mitgelieferten USB-Kabels mit einem passenden Ladegerät/USB-Buchse. Sie können hierzu handelsübliche USB-Ladegeräte oder auch USB-Ladebuchsen von Heimkino/Hifi-Geräten benutzen

LED-Anzeige Status des BTX 1000
LED blinkt kontinuierlich abwechselnd Rot und Blau	Kopplungs-Modus
LED blinkt zweimal Rot (alle 3 Sekunden)	Standby-Modus
LED blinkt dreimal kurz Blau (alle 3 Sekunden)	Bluetooth-Verbindung erfolg- reich - Gerät ist gekoppelt
LED blinkt zweimal Blau (alle 2 Sekunden)	Gerät ist gekoppelt und empfängt ein Audiosignal
LED leuchtet kontinuierlich Rot	BTX 1000 wird geladen
LED leuchtet kontinuierlich Rot und blinkt alle 2 Sekun- den zweimal kurz Blau	BTX 1000 ist gekoppelt und wird gleichzeitig geladen
LED leuchtet kontinuierlich Blau	BTX 1000 ist vollständig geladen und noch mit dem Ladekabel verbunden
LED leuchtet Violett BTX 1000	wird an- oder ausgeschaltet

Problembehandlung

Fehler Lösung
Der BTX 1000 kann nicht eingeschaltet werden	Bitte stellen Sie sicher, dass der BTX 1000 genug Akku-Leistung hat. Versuchen Sie den BTX 1000 aufzuladen.
LED blinkt zweimal Rot (alle 3 Der BTX 1000 kann nicht mit einem anderen Gerät verbunden werden	a. Vergewissern Sie sich, dass das Bluetooth-Gerät während des Kopplungs-Modus nicht weiter als 1 m haltennt ist. b. Stellen Sie sicher, dass bei dem zu verbindenden Gerät die Bluetooth-Funktion aktiviert und das Gerät im Such-/Kopplungsmodus ist.
Der BTX 1000 ist mit einem Gerät verbunden, aber es ist nicht möglich Musik abzuspielen	a. Vergewissern Sie sich, dass beiden Geräte gekoppelt sind. Bitte beachten Sie, dass die Reichweite maximal 10 m be-trägt. Wenn sich Wände oder Gegenstände zwischen den Geräten befinden, verringgert sich die Reichweite. b. Stellen Sie sicher, dass die Lautstärkeregelung des Abspielgerätes zwischen 50 und 100 % eingestellt ist.

Hinweise

Um die Gefahr von Feuer, elektrischem Kurzschluss oder Beschädigung des Produktes zu vermeiden befolgen Sieitte folgende Hinweise:

1. Setzen Sie das Produkt keinem Regen oder Feuchtigkeit aus.
   Stellen Sie keine mit Wasser gefüllten Gefäße auf das Gerät.
2. Installieren Sie das Gerät nicht in ein Bucherregal, Einbauschrank oder in ähnlichem engem Raum. Stellen Sie sicher, dass das Gerät gut beluftet ist.
3. Um einem elektrischen Kurzschluss oder Brand in Folge von einer Überhitzung vorzubeugen, sollen den das Gerät nicht bedecken oder Gegenstände auf das Gerät stellen.
4. Positionieren Sie das Gerät nicht in der Höhe von Wärmequellen, wie Heizungen, Öfen, etc.
5. Nicht in der Höhe von offenem Feuer oder Kerzen benutzen.
6. Reinigen Sie das Gerät nur mit einem trockenen Tuch.
7. Je nach Gerätekonstellation kann es zu Einschränkungen der Funktion kommt.
8. Im Servicefall wenden Sie sichitte nur an qualifiziertes Servicepersonal.

Einhaltung von EU-Richtlinien

Dieses Produkt darf das CE-Zeichen führen. Es entspricht der EU-Niederspannungsrichtlinie 2006/95/EG; EU-Richtlinie 2004/108/EG; EU-RoHS-Richtlinie 2011/65/EU; EU-Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) 2012/19/EG; EU-Richtlinie 1999/5/EG (Funkanlagen und Telekommunikationsendeinrichtungen).

Sie können eine kostenlose Kopie der Konformitätserklung erhalten, indem Sie ihren Handler, den Vertrieb oder den Hauptssitz der Oehlbach Kabel GmbH kontaktieren. Die Kontaktinformation finden Sie unter: http://www.oehlbach.com.

Dieses Produkt enthalt Batterien, die unter die EU-Richtlinie 2006/66/EG fallen und nicht mit dem Hausmüll entsorgt werden dürfen. Folgen Sieitte den örtlichen Vorschriften.

Garantie

Wir gratulieren Ohnen! Durch ihre kluge Wahl sind Sie Besitzere eines OEHLBACH®-Produktes geworden. OEHLBACH®-Produkte erfreuen sich aufgrund der hohen Qualität eines ausgezeichneten Rufes weltweit. Diese hohe Qualitätstandard ermöglich es, für diesen OEHLBACH®-Produkt2 Jahre Garantie zu gewähren. OEHLBACH®-Produkte werden während des gesamten Fertigungsvorganges laufend kontrolliert und geprüft. Im Servicefall beachten Sieitte folgenden:

1. Die Garantiezeit beginnt mit dem Kauf des Produktes und gilt nur für den Erstbesitzer.
2. Während der Garantiezeit beseitigen wir etwaige Mängel, die nachweislich auf Material- oder Fabrikationsfehler berufen, nach unserer Wahl durch Austausch oder Nachbesserung der defekten Teile. Weitergehende Ansprüche, insbesondere auf Minderung, Wandlung, Schadenersatz oder Folgeschäden sind ausgeschlossen. Die Garantiezeit wird von einer Garantieleistung durch uns nicht berührt.

3. Am Produkt dürfen keine unsachgemäßen Eingriffe vorgenommen worden sein.

4. Bei Inanspruchnahme der Garantie wenden Sie sichitte zunachst an ihren Fachhändler. Sollte es sich als notwendigerweisen, das Produkt an uns einzuschicken, so sorgen Sieitte davon, dass

das Produkt in einwandfreiier Originalverpackung verschickt wird.
- die Kaufquittung beigefegt ist.

1. Von der Garantie ausgenommen sind:

Leuchtmittel
Verschleibteile
- Transportschäden, sightbar oder unsichtbar (Reklamationen für solche Schäden müssen umgehend bei der Transportfirma, Bahn oder Post eingereicht werden.)
- Kratzer in Metallteilen, Frontabdeckungen u.s.w. (These Defekte müssen innerhalb von 5 Tagen nach Kauf direkt bei Ihrhom Handler reklamiert werden.)
- Fehler, die durch fehlerhafte Aufstellung, falschen Anschluss, unsachgemäß Bedienung (siehe Bedienungsanleitung), Beanspruchung oder äußere gewaltsame Einwirkung entstanden sind.
- Unsachgemäß reparierte oder geänderte Geräte, die von anderer Seite als von uns geöffnet wurden.
- Folgeschäden an fremden Geräten
- Kostenerstattung bei Schadensbehebung durch Dritte ohne unser vorheriges Einverständnis.
