ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ TW011G MAKITA

Μοντέλο: TW011G
Ικανότητες στερέωσης Τυπικό μπουλόνι M12 - M36
		Μπουλόνι υψηλού εφελκυσμού M10 - M27
Τετράγωνος οδηγός 19,0 mm
Ταχύτητα χωρίς φορτίο (σ.α.λ.)	Τρόπος λειτουργίας μέγιστης κρούσης (4)	0 - 1.800 min ^-1
	Τρόπος λειτουργίας σκληρής κρούσης (3)	0 - 1.100 min ^-1
	Τρόπος λειτουργίας μεσαίας κρούσης (2)	0 - 700 min ^-1
	Τρόπος λειτουργίας ασθενούς κρούσης (1)	0 - 500 min ^-1
Κρούσεις ανά λεπτό Τρόπος λειτουργίας μέγιστης κρούσης (4)		0 - 2.600 min ^-1
		0 - 2.000 min ^-1
		0 - 1.400 min ^-1
		^-1 - min ^-1
Μέγ. ροπή στερέωσης ^2	Τρόπος λειτουργίας μέγιστης κρούσης (4)	1.500 N·m
Ροπή στερέωσης στόχος ^3	Τρόπος λειτουργίας σκληρής κρούσης (3)	300 - 450 N·m
	Τρόπος λειτουργίας μεσαίας κρούσης (2)	50 - 150 N·m
	Τρόπος λειτουργίας ασθενούς κρούσης (1)	30 - 50 N·m
Ροπή ξεσφιξίματος παξιμαδιού(σε τρόπο λειτουργίας μέγιστης κρούσης (4))		1.900 N·m
Συνολικό μήκος 329 mm
Ονομαστική τάση D.C. 36 V - 40 V μέγ.
Καθαρό βάρος 4,3 - 5,5 kg

*1 Το εργαλείο σταματά αυτόματα μόλις έχει ξεκινήσει τις κρούσεις.
^2 Ροπή στερέωσης με Μ30 για 6 δευτερόλεπτα.
^*3 Mε M20 - M24.

- Λόγω του συνεχιζόμενου προγράμματος έρευνας και ανάπτυξης, οι προδιαγραφές αυτές υπόκεινται σε αλλαγές χωρίς προειδοποίηση.

• Τα τεχνικά χαρακτηριστικά μπορεί να διαφέρουν από χώρα σε χώρα.

- Το βάρος μπορεί να διαφέρει ανάλογα με τα προσαρτήματα, συμπεριλαμβάνοντας την κασέτα μπαταριών. Ο ελαφρύτερος και βαρύτερος συνδυασμός απεικονίζονται στον πίνακα.

Ισχύουσα κασέτα μπαταριών και φορτιστής

Κασέτα μπαταρίας BL4020* / BL4025* / BL4040* / BL4040F* / BL4050F / BL4080F*: Συνιστώμενη μπαταρία
Φορτιστής	DC40RA / DC40RB / DC40RC / DC40WA / BCC01 / BCC02

• Ορισμένες από τις κασέτες και τους φορτιστές μπαταριών που αναγράφονται παραπάνω ίσως να μην είναι διαθέσιμοι, ανάλογα με την τοποθεσία κατοικίας σας.

ΑΠΡΟΕΙΔΟΠΟΙΗΣΗ: Να χρησιμοποιείτε μόνο τις κασέτες μπαταριών και τους φορτιστές που παρατίθενται ανωτέρω. Η χρήση οποιασδήποτε άλλης κασέτας μπαταριών ή φορτιστή μπορεί να προκαλέσει τραυματισμό ή/και πυρκαγιά.

Προοριζόμενη χρήση

Το εργαλείο προορίζεται για στερέωμα μπουλονιών και παξιμαδιών.

Θόρυβος

Το τυπικό Α επίπεδο καταμετρημένου θορύβου καθορίζεται σύμφωνα με το EN62841-2-2:

Στάθμη ηχητικής πίεσης (LpA): 104 dB (A)

Στάθμη ηχητικής ισχύος (LWA): 112 dB (A)

Αβεβαιότητα (K): 3 dB (A)

ΠΑΡΑΤΗΡΗΣΗ: Η δηλωμένη τιμή(ές) εκπομπής θορύβου έχει μετρηθεί σύμφωνα με την πρότυπη μέθοδο δοκιμής και μπορεί να χρησιμοποιηθεί για τη σύγκριση ενός εργαλείου με κάποιο άλλο.

ΠΑΡΑΤΗΡΗΣΗ: Η δηλωμένη τιμή(ές) εκπομπής θορύβου μπορεί να χρησιμοποιηθεί και στην προκαταρκτική αξιολόγηση της έκθεσης.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Να φοράτε ωτοασπίδες.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η εκπομπή θορύβου κατά τη χρήση του ηλεκτρικού εργαλείου σε πραγματικές συνθήκες μπορεί να διαφέρει από τη δηλωμένη τιμή(ές) ανάλογα με τους τρόπους χρήσης του εργαλείου, ιδιαίτερα το είδος του τεμαχίου εργασίας που υπόκειται επεξεργασία.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Φροντίστε να λάβετε τα κατάλληλα μέτρα προστασίας του χειριστή βάσει ενός υπολογισμού της έκθεσης σε πραγματικές συνθήκες χρήσης (λαμβάνοντας υπόψη όλες τις συνιστώσες του κύκλου λειτουργίας όπως τους χρόνους που το εργαλείο είναι εκτός λειτουργίας και όταν βρίσκεται σε αδρανή λειτουργία πέραν του χρόνου ενεργοποίησης).

Κραδασμός

Η ολική τιμή δόνησης (άθροισμα τρι-αξονικού διανύσματος) καθορίζεται σύμφωνα με το EN62841-2-2:

Είδος εργασίας: σφίξιμο κρούσης των συνδέσμων μέγιστης απόδοσης του εργαλείου

Εκπομπή δόνησης (a_h): 15,6 m/s²

Αβεβαιότητα (K): 2,4 m/s²

ΠΑΡΑΤΗΡΗΣΗ: Η δηλωμένη τιμή(ές) συνολικών κραδασμών έχει μετρηθεί σύμφωνα με την πρότυπη μέθοδο δοκιμής και μπορεί να χρησιμοποιηθεί για τη σύγκριση ενός εργαλείου με κάποιο άλλο.

ΠΑΡΑΤΗΡΗΣΗ: Η δηλωμένη τιμή(ές) συνολικών κραδασμών μπορεί να χρησιμοποιηθεί και στην προκαταρκτική αξιολόγηση της έκθεσης.

⚠ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η εκπομπή κραδασμών κατά τη χρήση του ηλεκτρικού εργαλείου σε πραγματικές συνθήκες μπορεί να διαφέρει από τη δηλωμένη τιμή(ές) εκπομπής ανάλογα με τους τρόπους χρήσης του εργαλείου, ιδιαίτερα το είδος του τεραχίου εργασίας που υπόκειται επεξεργασία.
⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Φροντίστε να λάβετε τα κατάλληλα μέτρα προστασίας του χειριστή βάσει ενός υπολογισμού της έκθεσης σε πραγματικές συνθήκες χρήσης (λαμβάνοντας υπόψη όλες τις συνιστώσες του κύκλου λειτουργίας όπως τους χρόνους που το εργαλείο είναι εκτός λειτουργίας και όταν βρίσκεται σε αδρανή λειτουργία πέραν του χρόνου ενεργοποίησης).

Δήλωση Συμμόρφωσης

Μόνο για χώρες της Ευρώπης

Οι Δηλώσεις Συμμόρφωσης περιλαμβάνονται στο Παράρτημα Α στο παρόν εγχειρίδιο οδηγιών.

ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ

Γενικές προειδοποιήσεις ασφαλείας για το ηλεκτρικό εργαλείο

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ Διαβάστε όλες τις προειδοποιήσεις ασφάλειας, οδηγίες, εικονογραφήσεις και προδιαγραφές που παρέχονται με αυτό το ηλεκτρικό εργαλείο. Η μη τήρηση όλων των οδηγιών που αναγράφονται κατωτέρω μπορεί να καταλήξει σε ηλεκτροπληξία, πυρκαγιά ή/και σοβαρό τραυματισμό.

Φυλάξτε όλες τις προειδοποιή- σεις και τις οδηγίες για μελλο- ντική παραπομπή.

Στις προειδοποιήσεις, ο όρος «ηλεκτρικό εργαλείο» αναφέρεται σε ηλεκτρικό εργαλείο που τροφοδοτείται από την κύρια παροχή ηλεκτρικού ρεύματος (με ηλεκτρικό καλώδιο) ή σε ηλεκτρικό εργαλείο που τροφοδοτείται από μπαταρία (χωρίς ηλεκτρικό καλώδιο).

Προειδοποιήσεις ασφάλειας για το κρουστικό κλειδί μπαταρίας

1. Να φοράτε ωτασπίδες.
2. Ελέγχετε την κρουστική υποδοχή προσεκτικά για φθορά, ρωγμές ή ζημιές πριν την εγκατάσταση.
3. Να κρατάτε το εργαλείο σταθερά.
4. Μην πλησιάζετε τα χέρια σας σε περιστρεφόμενα μέρη.

5. Μην αγγίζετε την κρουστική υποδοχή, το μπουλόνι, το παξιμάδι ή το τεμάχιο εργασίας αμέσως μετά τη λειτουργία. Μπορεί να είναι εξαιρετικά καυτά και να προκληθεί έγκαυμα στο δέρμα σας.

6. Να βεβαιώνεστε πάντα ότι στέκεστε σταθερά. Όταν χρησιμοποιείτε το εργαλείο σε υψηλές τοποθεσίες, να βεβαιώνεστε ότι δεν βρίσκεται κανένας από κάτω.

7. Η κατάλληλη ροπή στερέωσης μπορεί να διαφέρει ανάλογα από το είδος ή το μέγεθος του μπουλονιού. Ελέγξτε τη ροπή με ένα ροπόκλειδο.
8. Βεβαιωθείτε ότι δεν υπάρχουν ηλεκτρικά καλώδια, σωληνώσεις νερού ή αερίου κ.λπ. οι οποίες θα μπορούσαν να προκαλέσουν κίνδυνο αν υποστούν ζημιές από τη χρήση του εργαλείου.
9. Μην κρατάτε το εργαλείο από την κρουστική υποδοχή ή οποιοδήποτε αποσπώμενο εξάρτημα. Σε αντίθετη περίπτωση, το σώμα εργαλείου μπορεί να πέσει τυχαία, προκαλώντας τραυματισμό σε εσάς ή κάποιον άλλο γύρω σας.

ΦΥΛΑΞΤΕ ΤΙΣ ΟΔΗΓΙΕΣ ΑΥΤΕΣ.

ΑΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΜΗΝ επιτρέψετε στην άνεση ή στην εξοικείωσή σας με το προϊόν (που αποκτήθηκε από επανειλημμένη χρήση) να αντικαταστήσει την αυστηρή τήρηση των κανόνων ασφαλείας του παρόντος εργαλείου.

Η ΛΑΝΘΑΣΜΕΝΗ ΧΡΗΣΗ ή η αμέλεια να ακολου- θήσετε τους κανόνες ασφάλειας που διατυπώ- νονται στο παρόν εγχειρίδιο οδηγιών μπορεί να προκαλέσει σοβαρό προσωπικό τραυματισμό.

Σημαντικές οδηγίες ασφάλειας για κασέτα μπαταριών

1. Πριν χρησιμοποιήσετε την κασέτα μπαταριών, διαβάστε όλες τις οδηγίες και σημειώσεις προφύλαξης (1) στον φορτιστή μπαταριών, (2) στην μπαταρία και (3) στο προϊόν που χρησιμοποιεί την μπαταρία.
2. Μην αποσυναρμολογήσετε ή παραβιάσετε την κασέτα μπαταριών. Μπορεί να έχει ως αποτέλεσμα πυρκαγιά, υπερθέρμανση ή έκρηξη.
3. Εάν ο χρόνος λειτουργίας έχει γίνει υπερβολικά βραχύς, σταματήστε τη λειτουργία αμέσως. Αλλιώς, μπορεί να έχει ως αποτέλεσμα κίνδυνο υπερθέρμανσης, πιθανά εγκαύματα ή ακόμη και έκρηξη.
4. Εάν ηλεκτρολύτης μπει στα μάτια σας, ξεπλύνετέ τα με καθαρό νερό και ζητήστε ιατρική φροντίδα αμέσως. Αλλιώς, μπορεί να έχει ως αποτέλεσμα απώλεια της όρασης σας.
5. Μη βραχυκυκλώνετε την κασέτα μπαταριών:

(1) Μην αγγίζετε τους πόλους με οτιδήποτε αγώγιμο υλικό.
(2) Αποφεύγετε να αποθηκεύετε την κασέτα μπαταριών μέσα σε ένα δοχείο μαζί με άλλα μεταλλικά αντικείμενα όπως καρφιά, νομίσματα, κλπ.
(3) Μην εκθέτετε την κασέτα μπαταριών στο νερό ή στη βροχή.

'Ενα βραχυκύκλωμα μπαταρίας μπορεί να προκαλέσει μεγάλη ροή ρεύματος, υπερθέρμανση, πιθανά εγκαύματα ακόμη και σοβαρή βλάβη.

1. Μην αποθηκεύετε και μην χρησιμοποιείτε το εργαλείο και την κασέτα μπαταριών σε τοποθεσίες όπου η θερμοκρασία μπορεί να φτάσει ή να ξεπεράσει τους 50 °C.
2. Μην καίτε την κασέτα μπαταριών ακόμη και εάν έχει σοβαρή ζημιά ή είναι εντελώς φθαρμένη. Η κασέτα μπαταριών μπορεί να εκραγεί στη φωτιά.
3. Μην καρφώσετε, κόψετε, συνθλίψετε, πετάξετε ή ρίξετε κάτω την κασέτα μπαταριών, ούτε να χτυπήσετε ένα σκληρό αντικείμενο επάνω στην κασέτα μπαταριών. Τέτοια συμπεριφορά μπορεί να έχει ως αποτέλεσμα πυρκαγιά, υπερθέρμανση ή έκρηξη.
4. Μη χρησιμοποιείτε μπαταρία που έχει υποστεί ζημία.
5. Οι μπαταρίες ιόντων λιθίου που περιέχονται υπόκεινται στις απαιτήσεις της νομοθεσίας για επικίνδυνα αγαθά.

Για εμπορικές μεταφορές, για παράδειγμα από τρίτα μέρη, πρέπει να τηρούνται οι διαμεταφορείς, οι ειδικές απαιτήσεις στη συσκευασία και η επισήμανση.

Για προετοιμασία του οτοιχείου που αποστέλλεται, είναι απαραίτητο να συμβουλευτείτε έναν ειδικό για επικίνδυνα υλικά. Επίσης, τηρήστε τους πιθανούς, πιο αναλυτικούς εθνικούς κανονισμούς.

Καλύψτε με αυτοκόλλητη ταινία ή κρύψτε τις ανοικτές επαφές και συσκευάστε την μπαταρία με τρόπο που να μην μπορεί να μετακινείται μέσα στη συσκευασία.

1. Όταν απορρίπτετε την κασέτα μπαταριών, αφαιρέστε την από το εργαλείο και διαθέστε την σε ένα ασφαλές μέρος. Τηρήστε τους τοπικούς κανονισμούς που σχετίζονται με τη διάθεση της μπαταρίας.
2. Χρησιμοποιήστε τις μπαταρίες μόνο με τα προϊόντα που καθορίζει η Makita. Αν τοποθετήσετε τις μπαταρίες σε μη συμβατά προϊόντα μπορεί να έχει ως αποτέλεσμα πυρκαγιά, υπερβολική θερμότητα, έκρηξη ή διαρροή ηλεκτρολύτη.
3. Αν δεν χρησιμοποιείτε το εργαλείο για μεγάλο χρονικό διάστημα, πρέπει να βγάλετε την μπαταρία από το εργαλείο.
4. Κατά τη διάρκεια και μετά τη χρήση, η κασέτα μπαταριών μπορεί να θερμανθεί, γεγονός που μπορεί να προκαλέσει εγκαύματα ή εγκαύματα από χαμηλή θερμοκρασία. Προσέχετε το χειρισμό των ζεστών κασετών μπαταριών.
5. Μην αγγίξετε τον ακροδέκτη του εργαλείου αμέσως μετά τη χρήση επειδή μπορεί να έχει ζεσταθεί αρκετά για να προκαλέσει εγκαύματα.
6. Μην αφήνετε θραύσματα, σκόνη ή βρομιά να κολλήσει στους ακροδέκτες, τις οπές και τις εγκοπές της κασέτας μπαταριών. Μπορεί να προκαλέσει θέρμανση, φωτιά, έκρηξη και δυσλει- τουργία του εργαλείου ή της κασέτας μπαταριών, έχοντας ως αποτέλεσμα εγκαύματα ή προσωπικό τραυματισμό.
7. Εκτός αν το εργαλείο υποστηρίζει τη χρήση κοντά σε ηλεκτρικές γραμμές υψηλής τάσης, μην χρησιμοποιείτε την κασέτα μπαταριών κοντά σε ηλεκτρικές γραμμές υψηλής τάσης. Μπορεί να έχει ως αποτέλεσμα δυσλειτουργία ή σπάσιμο του εργαλείου ή της κασέτας μπαταριών.

18. ΚρΦυλάξτε την μπαταρία μακριά από παιδιά. ΦΥΛΑΞΤΕ ΤΙΣ ΟΔΗΓΙΕΣ ΑΥΤΕΣ.

⚠️ ΠΡΟΣΟΧΗ: Να χρησιμοποιείτε μόνο γνήσιες μπαταρίες της Makita. Η χρήση μη γνήσιων μπαταριών Makita, ή μπαταριών που έχουν τροποποιηθεί, μπορεί να έχει ως αποτέλεσμα τη ρήξη της μπαταρίας, προκαλώντας πυρκαγιά, προσωπικό τραυματισμό και βλάβη. Επίσης, θα ακυρωθεί η εγγύηση της Makita για το εργαλείο και φορτιστή Makita.

Συμβουλές για τη διατήρηση της μέγιστης ζωής μπαταρίας

1. Φορτίζετε την κασέτα μπαταριών πριν από την πλήρη αποφόρτισή της. Πάντοτε να σταματάτε τη λειτουργία του εργαλείου και να φορτίζετε την κασέτα μπαταριών όταν παρατηρείτε μειωμένη ισχύ εργαλείου.
2. Ποτέ μην επαναφορτίζετε μια πλήρως φορτισμένη κασέτα μπαταριών. Η υπερφόρτιση μειώνει την ωφέλιμη ζωή της μπαταρίας.
3. Να φορτίζετε την κασέτα μπαταριών σε θερμοκρασία δωματίου, δηλαδή στους 10 °C έως 40 °C. Αφήστε μια θερμή κασέτα μπαταριών να κρυώσει πριν την φορτίσετε.
4. Όταν δεν χρησιμοποιείτε την κασέτα μπατα- ριών, αφαιρέστε την από το εργαλείο ή τον φορτιστή.
5. Να φορτίζετε την κασέτα μπαταριών εάν δεν τη χρησιμοποιείτε για μεγάλη χρονική περίοδο (περισσότερο από έξι μήνες).

ΠΕΡΙΓΡΑΦΗ ΛΕΙΤΟΥΡΓΙΑΣ

⚠️ ΠΡΟΣΟΧΗ: Να φροντίζετε πάντα για την απενεργοποίηση του εργαλείου και την αφαίρεση της κασέτας μπαταρίας, πριν από οποιαδήποτε ρύθμιση ή έλεγχο της λειτουργίας του.

Τοποθέτηση ή αφαίρεση της κασέτας μπαταριών

⚠️ ΠΡΟΣΟΧΗ: Να σβήνετε πάντα το εργαλείο πριν τοποθετήσετε ή αφαιρέσετε την κασέτα μπαταριών.

⚠️ ΠΡΟΣΟΧΗ: Κρατήστε το εργαλείο και την κασέτα μπαταριών σταθερά κατά την τοποθέτηση ή αφαίρεση της κασέτας μπαταριών. Εάν δεν κρατάτε το εργαλείο και την κασέτα μπαταριών σταθερά μπορεί να γλιστρήσουν από τα χέρια σας και να προκληθεί βλάβη στο εργαλείο και την κασέτα μπαταριών και προσωπικός τραυματισμός.

Για να τοποθετήσετε την κασέτα μπαταριών, ευθυγραμμίστε τη γλώσσα στην κασέτα μπαταριών με την εγκοπή στο περίβλημα και ολισθήστε τη στη θέση της. Τοποθετήστε την μέχρι τέρμα μέχρι να ασφαλίσει στη θέση της, γεγονός που υποδεικνύεται με ένα χαρακτηριστικό ήχο. Αν μπορείτε να δείτε τον κόκκινο δείκτη όπως

απεικονίζεται στην εικόνα, δεν έχει κλειδώσει τελείως. Για να αφαιρέσετε την κασέτα μπαταριών, ολισθήστε την από το εργαλείο ενώ σύρετε το κουμπί στο μπροστινό μέρος της κασέτας.

▶ Εικ.1: 1. Κόκκινος δείκτης 2. Κουμπί 3. Κασέτα μπαταριών

⚠️ ΠΡΟΣΟΧΗ: Να τοποθετείτε πάντα την κασέτα μπαταριών πλήρως μέχρι να μη βλέπτετε τον κόκκινο δείκτη. Εάν δεν ασφαλιστεί, μπορεί να πέσει από το εργαλείο τυχαία, προκαλώντας σωματική βλάβη σε εσάς ή κάποιον άλλο γύρω σας. ⚠️ ΠΡΟΣΟΧΗ: Μην τοποθετείτε την κασέτα μπαταριών με βία. Εάν η κασέτα δεν ολισθαίνει με ευκολία, τότε δεν έχει τοποθετηθεί κατάλληλα.

Σύστημα προστασίας εργαλείου/μπαταρίας

Το εργαλείο είναι έξοπλισμένο με σύστημα προστασίας εργαλείου/μπαταρίας. Αυτό το σύστημα αποκόπτει αυτόματα την ισχύ για να παραταθεί η διάρκεια λει- τουργίας του εργαλείου και της μπαταρίας. Το εργαλείο σταματάει αυτόματα κατά τη διάρκεια της λειτουργίας αν το εργαλείο ή η μπαταρία βρεθούν κάτω από τις παρα- κάτω συνθήκες:

Προστασία υπερφόρτωσης

Η προστασία αυτή ενεργοποιείται όταν το εργαλείο λειτουργεί με τρόπο ώστε να αναγκάζεται να καταναλώνει ασυνήθιστα υψηλό ρεύμα. Σε αυτή την κατάσταση, σβήστε το εργαλείο και διακόψτε την εφαρμογή που προκαλεί την υπερφόρτωση του εργαλείου. Μετά, ενεργοποιήστε το εργαλείο για επανεκκίνηση.

Προστασία υπερθέρμανσης

Όταν το εργαλείο υπερθερμανθεί, η λειτουργία του εργαλείου σταματάει αυτόματα και οι λάμπες αναβοσβήνουν. Σε αυτή την κατάσταση, αφήστε το εργαλείο και την μπαταρία να ψυχθούν πριν ενεργοποιήσετε ξανά το εργαλείο.

Προστασία υπερβολικής αποφόρτισης

Η προστασία αυτή ενεργοποιείται όταν η υπόλοιπη χωρητικότητα της μπαταρίας μειωθεί. Σε αυτή την κατάσταση, βγάλτε την μπαταρία από το εργαλείο και φορτίστε την μπαταρία.

Προστασία και από άλλες αιτίες

Το σύστημα προστασίας έχει επίσης σχεδιαστεί για άλλες αιτίες που μπορούν να προκαλέσουν ζημιά στο εργαλείο και επιτρέπει την αυτόματη διακοπή του εργαλείου. Λάβετε όλα τα ακόλουθα βήματα για να διορθώσετε τις αιτίες, όταν το εργαλείο τεθεί σε προσωρινή διακοπή ή διακοπή κατά τη διάρκεια της λειτουργίας.

1. Βεβαιωθείτε ότι όλοι οι διακόπτες βρίσκονται στην ανενεργή θέση και, στη συνέχεια, ενεργοποιήστε ξανά το εργαλείο για επανεκκίνηση.

2. Φορτίστε την μπαταρία ή τις μπαταρίες ή αντικαταστήστε τις με επαναφορτιζόμενες μπαταρίες.

3. Αφήστε το εργαλείο και τις μπαταρίες να ψυχθούν.

Εάν δεν υπάρχει βελτίωση με την επαναφορά του συστήματος προστασίας, επικοινωνήστε με το τοπικό σας κέντρο εξυπηρέτησης της Makita.

Εμφάνιση υπολειπόμενης χωρητικότητας μπαταρίας

Πιέστε το κουμπί ελέγχου στην κασέτα μπαταριών για να υποδείξετε την υπολειπόμενη χωρητικότητα μπαταρίας. Οι ενδεικτικές λυχνίες ανάβουν για λίγα δευτερόλεπτα.

▶ Εικ.2: 1. Ενδεικτικές λυχνίες 2. Κουμπί ελέγχου

Ενδεικτικές λυχνίες Υπολει-			πόμενη χωρητικότητα
Αναμμένες Σβηστές Αναβο-		[ανασε]σβήνουν
	[ανασε]		75% έως 100%
	[ανασε]		50% έως 75%
	[ανασε]		25% έως 50%
	[ανασε]		0% έως 25%
	[ανασε]		Φορτίστε την μπαταρία.
	[ανασε]★		Μπορεί να προέκυψε δυσλειτουργία στην μπαταρία.

ΠΑΡΑΤΗΡΗΣΗ: Ανάλογα με τις συνθήκες χρήσης και τη θερμοκρασία περιβάλλοντος, η ένδειξη μπορεί να διαφέρει λίγο από την πραγματική χωρητικότητα.

ΠΑΡΑΤΗΡΗΣΗ: Η πρώτη (τέρμα αριστερά) ενδεικτική λυχνία θα αναβοσβήνει όταν λειτουργεί το σύστημα προστασίας μπαταρίας.

Δράση διακόπτη

⚠️ ΠΡΟΣΟΧΗ: Πριν βάλετε την κασέτα μπατα- ρίας μέσα στο εργαλείο, να ελέγχετε πάντα να δείτε αν η σκανδάλη διακόπτης ενεργοποιείται κανονικά και επιστρέφει στη θέση «OFF» όταν ελευθερώνεται.

Για να ξεκινήσετε το εργαλείο, απλώς τραβήξτε την σκανδάλη διακόπτη. Η ταχύτητα του εργαλείου αυξάνει αν αυξήσετε την πίεση στη σκανδάλη διακόπτη.

Ελευθερώστε τη σκανδάλη διακόπτη για να σταματήσει.

▶ Εικ.3: 1. Σκανδάλη διακόπτης

ΠΑΡΑΤΗΡΗΣΗ: Το εργαλείο σταματά αυτόματα όταν συνεχίσετε να τραβάτε τη σκανδάλη διακόπτη για περίπου 6 λεπτά.

ΠΑΡΑΤΗΡΗΣΗ: Όταν ο τρόπος λειτουργίας πλήρους ταχύτητας είναι ενεργοποιημένος, η ταχύτητα περιστροφής γίνεται γρηγορότερη ακόμη κι αν δεν τραβάτε τη σκανδάλη διακόπτη πλήρως.

Για αναλυτικές πληροφορίες, ανατρέξτε στην ενότητα για τον τρόπος λειτουργίας πλήρους ταχύτητας.

Ηλεκτρονικό φρένο

Το εργαλείο αυτό είναι εξοπλισμένο με ηλεκτρικό φρένο. Αν το εργαλείο αποτυγχάνει συνεχώς να σταματάει γρήγορα αφού αφήνετε τη σκανδάλη διακόπτη, ζητήστε την επισκευή του εργαλείου από κέντρο εξυπηρέτησης της Makita.

Λειτουργία αποφυγής τυχαίας επανεκκίνησης

Ακόμα κι αν τοποθετήσετε την κασέτα μπαταριών ενώ τραβάτε τη σκανδάλη διακόπτη, το εργαλείο δεν ξεκινά. Για να ξεκινήσετε τη λειτουργία του εργαλείου, πρώτα αφήστε τη σκανδάλη διακόπτη και μετά τραβήξτε τη σκανδάλη διακόπτη.

Άναμμα των μπροστινών λυχνιών

⚠️ ΠΡΟΣΟΧΗ: Μην κοιτάζετε κατευθείαν μέσα στο φως ή στην πηγή φωτός.

Πατήστε το κουμπί ^③ για να ενεργοποιήσετε την κατάσταση λυχνίας. Πατήστε ξανά το κουμπί ^③ για να απενεργοποιήσετε την κατάσταση λυχνίας.

Όταν η κατάσταση λυχνίας είναι στην αναμμένη θέση, τραβήξε τη σκανδάλη διακόπτη για να ανάψετε τις λυχνίες. Για να σβήσετε τις λυχνίες, αφήστε τη σκανδάλη διακόπτη. Οι λυχνίες σβήνουν περίπου 10 δευτερόλεπτα αφού αφήσετε τη σκανδάλη διακόπτη.

Με την κατάσταση λυχνίας στη σβηστή θέση, οι λυχνίες δεν ανάβουν ακόμη και αν τραβήξετε τη σκανδάλη.

▶ Eik.4: 1. Λυχνίες

▶ Eik.5: 1. Kouμπί

ΠΑΡΑΤΗΡΗΣΗ: Η κατάσταση λυχνίας μπορεί να αναγνωριστεί αν τραβήξετε τη σκανδάλη διακόπτη. Η αναμμένη κατάσταση μπορεί να διατηρηθεί εάν δείτε τις λυχνίες να ανάψουν. Εάν όχι, η αναμμένη κατάσταση έχει χαθεί.

ΠΑΡΑΤΗΡΗΣΗ: Όταν το εργαλείο υπερθερμανθεί, οι μπροστινές λυχνίες αναβοσβήνουν για ένα λεπτό και, στη συνέχεια, σβήνει η οθόνη LED στον πίνακα ελέγχου. Σε αυτή την περίπτωση, αφήστε το εργαλείο να κρυώσει πριν το θέσετε ξανά σε λειτουργία.

ΠΑΡΑΤΗΡΗΣΗ: Χρησιμοποιήστε ένα στεγνό πανί για να σκουπίσετε τη σκόνη από το φακό της λάμπας. Προσέχετε να μη γρατζουνίσετε το φακό της λάμπας, επειδή μπορεί να μειωθεί η ένταση του φωτισμού.

ΠΑΡΑΤΗΡΗΣΗ: Όταν τραβάτε τη σκανδάλη διακόπτη, δεν είναι δυνατό να αλλαχθεί η κατάσταση λυχνίας.

ΠΑΡΑΤΗΡΗΣΗ: Μπορείτε να αλλάξετε την κατάσταση λυχνίας για μια διάρκεια περίπου 10 δευτερόλεπτα μετά την απελευθέρωση της σκανδάλης διακόπτη.

Διακόπτης εμπροσθοπορείας/ όπισθεν

⚠️ ΠΡΟΣΟΧΗ: Να ελέγχετε πάντα τη διεύθυνση περιστροφής πριν από τη λειτουργία.

⚠️ ΠΡΟΣΟΧΗ: Να χρησιμοποιείτε τον διακόπτη εμπροσθοπορείας/όπισθεν μόνο αφού το εργαλείο σταματήσει εντελώς. Η αλλαγή της διεύθυνσης περιστροφής πριν το εργαλείο σταματήσει μπορεί να προκαλέσει ζημιά στο εργαλείο.

⚠️ ΠΡΟΣΟΧΗ: Όταν δεν χρησιμοποιείτε το εργαλείο, να βάζετε πάντα τον διακόπτη εμπροσθοπορείας/όπισθεν στην ουδέτερη θέση.

Αλλάξτε την κατεύθυνση περιστροφής χρησιμοποιώντας τον διακόπτη εμπροσθοπορείας/όπισθεν. Πατήστε τον διακόπτη από την πλευρά Α για δεξιόστροφη (εμπρόσθια) περιστροφή ή από την πλευρά Β για αριστερόστροφη περιστροφή (αντίστροφη).

Όταν ο διακόπτης εμπροσθοπορείας/όπισθεν είναι στην ουδέτερη θέση, η σκανδάλη διακόπτης δεν μπορεί να τραβηχθεί.

▶ Eik.6: 1. Διακόπτης εμπροσθοπορείας/όπισθεν

Αλλαγή του τρόπου λειτουργίας

Το εργαλείο παρουσιάζει πολλαπλούς τρόπους λειτουργίας εφαρμογής για αποδοτικό έλεγχο στερέωσης και ροπής μπουλονιών/παξιμαδιών. Επιλέξτε έναν κατάλληλο τρόπο λειτουργίας ανάλογα με τις προτιμήσεις και ανάγκες σας.

Οι τρόποι λειτουργίας εφαρμογής μπορούν να ενεργοποιηθούν για περίπου 1 λεπτό(ά) αφού αφήσετε τη σκανδάλη διακόπτη. Μπορείτε να παρατείνετε τον χρόνο κράτησης για 1 ακόμη λεπτό(ά) εάν πατήσετε το κουμπί.

ΠΑΡΑΤΗΡΗΣΗ: Η οθόνη LED στον πίνακα ελέγχου σβήνει για να εξοικονομηθεί μπαταρία ενώ το εργαλείο είναι απενεργοποιημένο.

ΠΑΡΑΤΗΡΗΣΗ: Όταν η οθόνη LED στον πίνακα ελέγχου παραμένει κενή, τραβήξτε ελαφρώς τη σκανδάλη διακόπτη για να ενεργοποιήσετε ξανά την οθόνη και, στη συνέχεια, πατήστε το κουμπί.

Τρόποι λειτουργίας εφαρμογής σε δεξιόστροφη (εμπρόσθια) περιστροφή

Διατίθενται 4 τρόποι λειτουργίας δεξιού σπειρώματος: ένας μοναδικός τρόπος λειτουργίας κρούσης ελεύθερου εύρους και 3 τρόποι λειτουργίας αυτόματης διακοπής.

Οι τρόποι λειτουργίας αυτόματης διακοπής χρησιμοποιούν 3 επίπεδα περιορισμού ροπής. Βοηθάει στην επανάληψη της στερέωσης συνεχόμενα με ίση ροπή, μειώνοντας τον κίνδυνο σπασίματος των μπουλονιών/παξιμαδιών λόγω υπερβολικού σφιξίματος.

Μια δυνατότητα αυτόματης διακοπής απενεργοποιεί το εργαλείο μόλις το μπουλόνι ή παξιμάδι επάνω στο οποίο εργάζεστε έχει στερεωθεί σε ένα προκαθορισμένο επίπεδο ροπής.

Ο τρόπος λειτουργίας κρούσης ελεύθερου εύρους σάς επιτρέπει να ελέγχετε τη ροπή με τη σκανδάλη διακόπτη. Μπορείτε να ρυθμίσετε τη ροπή χειροκίνητα στη σκανδάλη για στερέωση. Συνιστάται για άτομα που ήδη νιώθουν εξοικειωμένοι με τη χρήση ηλεκτρικών εργαλείων.

Μπορεί να γίνει εναλλαγή των τρόπων λειτουργίας μεταξύ των εφαρμόσιμων επιλογών εάν πατήσετε το κουμπί.

Ένδειξη Τρόπος	λει-τουργίας	Μέγ. κρούσεις (min ^-1 )	Μέγ. ταχύτητα περιστροφής (ΣΑΛ) (min ^-1 )	Ροπή στόχος (N·m) ^1	Χαρακτηριστικά Εφαρμογή
4 (Μέγιστη)	Κρούση (Ελεύ-θερο εύρος)	2.600 1.800	1.500	^2 ^3	Μπορεί να ληφθεί μέγιστη ταχύτητα, κρούσεις και ροπή.	Λειτουργία στερέωσης που απαίτεί δυναμικό έλεγχο εύρους ισχύος-ταχύτητας.
3 (Σκληρή)	Αυτόματη διακοπή	2.000 1.100	300 - 450 Εμποδίζει το εργαλείο από το να προσθέτει πάρα πολύ ροπή όταν στερεώνει προσωρινά.			Προσωρινή στερέωση.
						Σταματάει αυτόματα περίπου 0,8 δευτερόλεπτο αφού το εργαλείο έχει ξεκινήσει τις κρούσεις.
2 (Μεσαία) Αυτόματη [ΥΤ3Χ]	Αυτόματη διακοπή	1.400	700	50 - 150	Ασφαλίζει την αρχική στερέωση για να αποφευχθεί η απώλεια δύναμης σύσφιξης ή η εκτόπιση των εξαρτημά-των στερέωσης.	Πρωτεύουσα στερέωση. (Δευτερεύουσα συγκράτηση)
					Σταματάει αυτόματα περίπου 0,5 δευτερόλεπτο αφού το εργαλείο έχει ξεκινήσει τις κρούσεις.	Επιπρέπει τη στερέωση μπουλονιών/παξιμαδιών με την απαιτούμενη ροπή με τρόπο διασταυρούμενης στερέωσης.
1 (Ασθενής)	Αυτόματη διακοπή	^*5	500 30 - 50 Εδράζει μπουλόνια/παξιμάδια στην ταχύτητα περιστροφής ανάλογα με τη ροπή στόχο.			Στερέωση με το χέρι.
						Σταματά αυτόματα μόλις το εργαλείο ξεκινήσει τις κρούσεις.

: Η λυχνία είναι αναμμένη.

^1 Οι δηλωμένες τιμές έχουν μετρηθεί σύμφωνα με την τυπική μέθοδο δοκιμών του κατασκευαστή και μπορεί να μην εγγυώνται βέλτιστη απόδοση για ειδικές εργασίες.

^2 Μέγιστη ροπή στερέωσης με Μ30 για 6 δευτερόλεπτα.

^3 Το εργαλείο απαιτεί την άσκηση της σωστής πίεσης στη σκανδάλη διακόπτη για καλό έλεγχο ροπής.

^4 Τα παξιμάδια τροχού σε αυτοκίνητα, τα παξιμάδια και τα μπουλόνια σε άλλα οχήματα και κτίρια πρέπει να στερε- ώνονται μέχρι έναν συγκεκριμένο βαθμό ροπής. Βεβαιωθείτε να σφίξετε έναν συνδετήρα στην απαιτούμενη τάση χρησιμοποιώντας ροπόκλειδο.

Το εργαλείο σταματάει σύντομα μετά την έναρξη των κρούσεων.

ΠΑΡΑΤΗΡΗΣΗ: Ο χρόνος μέχρι τη διακοπή του βιδώματος εργαλείου διαφέρει ανάλογα με τον τύπο του μπου- λονιού/παξιμαδιού και το υλικό που βιδώνετε. Πραγματοποιήστε μια δοκιμή βιδώματος πριν χρησιμοποιήσετε τον τρόπο λειτουργίας αυτόματης διακοπής.

Τρόποι λειτουργίας εφαρμογής σε αριστερόστροφη (αντίστροφη) περιστροφή

Διατίθενται 2 τρόποι λειτουργίας αριστερού σπειρώματος: τρόπος λειτουργίας κρούσης ελεύθερου εύρους και τρόπος λειτουργίας αυτόματης διακοπής.

Ο τρόπος λειτουργίας αυτόματης διακοπής μειώνει την ταχύτητα περιστροφής για να αποφεύγεται η πτώση των μη συνδεδεμένων μπουλονιών/παξιμαδιών και η πρόκληση ζημιάς στο υλικό επάνω στο οποίο εργάζεστε.

Ο τρόπος λειτουργίας κρούσης ελεύθερου εύρους σάς επιτρέπει να ελέγχετε τη ροπή με τη σκανδάλη διακόπτη. Μπορείτε να ρυθμίσετε τη ροπή χειροκίνητα στη σκανδάλη για χαλάρωση. Συνιστάται για άτομα που ήδη νιώθουν εξοικειωμένοι με τη χρήση ηλεκτρικών εργαλείων.

Μπορεί να γίνει εναλλαγή των τρόπων λειτουργίας μεταξύ των εφαρμόσιμων επιλογών εάν πατήσετε το κουμπί

Ένδειξη Τρόπος	λει-τουργίας	Μέγ.κρούσεις(min ^-1 )	Μέγ.ταχύτητα περιστροφής (ΣΑΛ)(min ^-1 )	Ροπή στόχος(N·m) ^2	Χαρακτηριστικά Εφαρμογή
4	Κρούση(Ελεύ-θερο εύρος)	2.600 1.800	1.900	^2	Μπορεί να ληφθεί μέγιστη ταχύτητα, κρούσεις και ροπή.	Λειτουργία χαλάρωσης που απαιτεί δυναμικό έλεγχο εύρους ισχύος-ταχύτητας.
1/2/3	Αυτόματη διακοπή	2.600 1.800	1.900 Επιβραδύνει αυτόματα	την ταχύτητα περιστροφής από πλήρη ταχύτητα αφού το εργαλείο έχει σταματήσει τις κρούσεις.	Χαλάρωση μπουλονιών/ παξιμαδιών.
					Εμποδίζει το εργαλείο από τη χαλάρωση μπουλονιών/ παξιμαδιών πολύ γρήγορα και την απόσπασή τους.	Λιγότερο πιθανό να ολι-σθαίνουν τα μπουλόνια/ παξιμαδια κατά την αφαίρεση.

: Η λυχνία είναι αναμμένη.

^1 Οι δηλωμένες τιμές έχουν μετρηθεί σύμφωνα με την τυπική μέθοδο δοκιμών του κατασκευαστή και μπορεί να μην εγγυώνται βέλτιστη απόδοση για ειδικές εργασίες.
^2 Το εργαλείο απαιτεί την άσκηση της σωστής πίεσης στη σκανδάλη διακόπτη για τον έλεγχο της ροπής.

ΠΑΡΑΤΗΡΗΣΗ: Ο χρόνος επιβράδυνσης της ταχύτητας περιστροφής διαφέρει ανάλογα με τον τύπο του μπουλονιού/παξιμαδιού και το υλικό που βιδώνετε. Πραγματοποιήστε μια δοκιμή βιδώματος πριν χρησιμοποιήσετε αυτόν τον τρόπο λειτουργίας.

Τρόπος λειτουργίας πλήρους ταχύτητας

Σε τρόπο λειτουργίας πλήρους ταχύτητας, η ταχύτητα περιστροφής φτάνει αμέσως την υψηλότερη τιμή της στον επιλεγμένο τρόπο λειτουργίας, ανεξάρτητα εάν τραβήξετε τη σκανδάλη διακόπτη λίγο ή εντελώς. Πατήστε το κουμπί 🟢 για να αλλάξετε σε τρόπο λειτουργίας πλήρους ταχύτητας. Πατήστε το κουμπί 🟢 ξανά για να εξέλθετε από τον τρόπο λειτουργίας. Η ενδεικτική λυχνία στον πίνακα ελέγχου ανάβει ενώ ο τρόπος λειτουργίας πλήρους ταχύτητας είναι ενεργοποιημένος.

▶ Εικ.9: 1. Κουμπί Ⓤ 2. Ενδεικτική λυχνία

ΠΑΡΑΤΗΡΗΣΗ: Το εργαλείο παραμένει σε τρόπο λει- τουργίας πλήρους ταχύτητας αφού αλλάξετε τρόπους λειτουργίας εφαρμογής.

ΣΥΝΑΡΜΟΛΟΓΗΣΗ

⚠️ ΠΡΟΣΟΧΗ: Να βεβαιώνεστε πάντα ότι το εργαλείο είναι σβηστό και η κασέτα μπαταρίας έχει αφαιρεθεί πριν εκτελέσετε κάποια εργασία στο εργαλείο.

Επιλογή σωστής κρουστικής υποδοχής

Να χρησιμοποιείται πάντοτε το σωστό μέγεθος κρουστικής υποδοχής για μπουλόνια και παξιμάδια. Μια κρουστική υποδοχή λανθασμένου μεγέθους θα έχει σαν

αποτέλεσμα ανακριβή και ασυνεπή ροπή στερέωσης ή/ και ζημιά στο μπουλόνι ή στο παξιμάδι.

Τοποθέτηση ή αφαίρεση κρουστικής υποδοχής

Α ΠΡΟΣΟΧΗ: Βεβαιωθείτε ότι η κρουστική υπο- δοχή και το τμήμα στήριξης δεν παρουσιάζουν ζημιά πριν από την εγκατάσταση της κρουστικής υποδοχής.

⚠️ ΠΡΟΣΟΧΗ: Αφού τοποθετήσετε την κρουστική υποδοχή, βεβαιωθείτε ότι είναι καλά ασφαλισμένη. Αν όμως βγει έξω, μην τη χρησιμοποιήσετε.

Μετακινήστε το στρογγυλό δακτύλιο έξω από την αυλάκωση στην κρουστική υποδοχή και βγάλτε τον πείρο από την κρουστική υποδοχή. Προσαρμόστε την κρουστική υποδοχή στον τετράγωνο οδηγό ώστε η οπή στην κρουστική υποδοχή να ευθυγραμμιστεί με την οπή στον τετράγωνο οδηγό.

Περάστε τον πείρο μέσα από την οπή στην κρουστική υποδοχή και στον τετράγωνο οδηγό. Μετά γυρίστε τον στρογγυλό δακτύλιο στην αρχική θέση στην αυλάκωση της κρουστικής υποδοχής για συγκράτηση του πείρου. Για να αφαιρέσετε την κρουστική υποδοχή, ακολουθήστε τις διαδικασίες εγκατάστασης με αντίστροφη σειρά.

▶ Εικ.10: 1. Κρουστική υποδοχή 2. Στρογγυλός δακτύλιος 3. Πείρος

Τοποθέτηση γάντζου

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Χρησιμοποιήστε τα εξαρτήματα ανάρτησης/στερέωσης μόνο για τον σκοπό που προορίζονται, π.χ. κρέμασμα του εργαλείου σε ζώνη εργαλείων μεταξύ εργασιών ή διαλειμμάτων.
⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προσέχετε να μην υπερφορτώσετε τον γάντζο επειδή πάρα πολύ δύναμη ή ακανόνιστα υπερβολικό φόρτο μπορεί να προκαλέσει ζημιά στο εργαλείο έχοντας ως αποτέλεσμα προσωπικό τραυματισμό.
⚠️ ΠΡΟΣΟΧΗ: Όταν τοποθετείτε το γάντζο, να τον ασφαλίζετε πάντα καλά με τη βίδα. Διαφορετικά, ο γάντζος μπορεί να βγει από το εργαλείο και να έχει ως αποτέλεσμα ατομικό τραυματισμό.
⚠️ ΠΡΟΣΟΧΗ: Βεβαιωθείτε να κρεμάσετε το εργαλείο με ασφάλεια πριν το αφήσετε. Το ανεπαρκές ή ανισόρροπο κρέμασμα σε γάντζο μπορεί να προκαλέσει πτώση και μπορεί να τραυματιστείτε.

Ο γάντζος είναι βολικός για προσωρινό κρέμασμα του εργαλείου. Μπορεί να τοποθετηθεί σε οποιαδήποτε πλευρά του εργαλείου. Για να τοποθετήσετε τον γάντζο, βάλτε τον σε μια αυλάκωση στο περίβλημα του εργαλείου σε οποιαδήποτε πλευρά και μετά ασφαλίστε τον με δύο βίδες. Για αφαίρεση, χαλαρώστε τις βίδες και μετά αφαιρέστε τις.

▶ Eik.11: 1. Αυλάκωση 2. Γάντζος 3. Βίδες

Δακτύλιος

Ειδικό της χώρας

⚠️ ΠΡΟΣΟΧΗ: Πριν χρησιμοποιήσετε τον δακτύλιο, να βεβαιώνεστε πάντα ότι ο βραχίονας και ο δακτύλιος είναι ασφαλισμένοι και δεν έχουν ζημιά.
⚠️ ΠΡΟΣΟΧΗ: Να χρησιμοποιείτε τα εξαρτήματα ανάρτησης/στερέωσης μόνο για τον σκοπό που προορίζονται. Η χρήση για κάποιο σκοπό για τον οποίο δεν προορίζονται μπορεί να προκαλέσει ατύχημα ή προσωπικό τραυματισμό.

Ο δακτύλιος χρησιμεύει για το κρέμασμα του εργαλείου με ανυψωτήρα. Πρώτα, τοποθετήστε το σκοινί μέσα από το δακτύλιο. Μετά, κρεμάστε το εργαλείο με έναν ανυψωτήρα.

▶ Εικ.12: 1. Βραχίονας 2. Δακτύλιος 3. Βίδες

ΛΕΙΤΟΥΡΓΙΑ

⚠️ ΠΡΟΣΟΧΗ: Να εισαγάγετε πάντα την κασέτα μπαταριών έως το τέρμα, μέχρι να ασφαλίσει στη θέση της. Αν είναι ορατός ο κόκκινος δείκτης γύρω από το μπροστινό κουμπί, η κασέτα μπαταριών δεν είναι πλήρως ασφαλισμένη. Να εισαγάγετε την κασέτα μπαταριών πλήρως μέχρι να μην βλέπετε τον κόκκινο δείκτη. Σε αντίθετη περίπτωση, η κασέτα μπαταριών μπορεί να πέσει κατά λάθος από το εργαλείο, προκαλώντας τραυματισμό σε εσάς ή κάποιον παρευρισκόμενο.

Κρατήστε το εργαλείο σταθερά και τοποθετήστε την κρουστική υποδοχή επάνω από το μπουλόνι ή το παξιμάδι. Ανάψτε το εργαλείο και στερεώστε για τον κατάλληλο χρόνο στερέωσης.

Η σωστή ροπή στερέωσης μπορεί να διαφέρει ανάλογα με το είδος ή το μέγεθος του μπουλονιού, το υλικό του τεμαχίου εργασίας προς στερέωση, κ.τλ. Η σχέση μεταξύ ροπής στερέωσης και χρόνου στερέωσης απεικονίζεται στην εικόνα(ες).

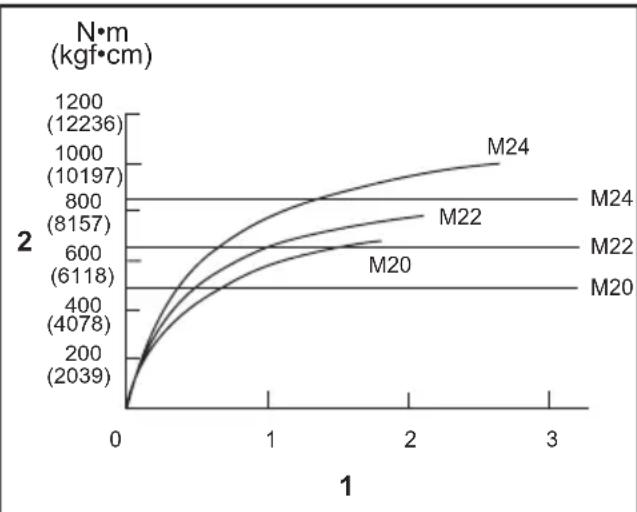

▶ Eik.13

Σωστή ροπή στερέωσης για μπουλόνι υψηλού εφελκυσμού με τρόπο λειτουργίας μέγιστης κρούσης (4)

1. Χρόνος στερέωσης (δευτερόλεπτο) 2. Ροπή στερέωσης

⚠️ ΠΡΟΣΟΧΗ: Αν το εργαλείο λειτουργεί συνεχόμενα, μην αγγίζετε τη κρουστική θήκη. Η κρουστική θήκη μπορεί να ζεσταθεί υπερβολικά και να προκληθεί έγκαυμα στο δέρμα σας.

▶ Εικ.14: 1. Κρουστική θήκη

ΠΑΡΑΤΗΡΗΣΗ: Κρατήστε το εργαλείο στραμμένο ίσια στο μπουλόνι ή στο παξιμάδι.

ΠΑΡΑΤΗΡΗΣΗ: Η υπερβολική ροπή στερέωσης μπορεί να προκαλέσει ζημιά στο μπουλόνι/παξιμάδι ή στην κρουστική υποδοχή. Πριν αρχίσετε την εργασία σας, να εκτελείτε πάντα μια δοκιμαστική λειτουργία για να καθορίσετε το σωστό χρόνο στερέωσης για το μπουλόνι ή το παξιμάδι σας.

ΠΑΡΑΤΗΡΗΣΗ: Αν το εργαλείο λειτουργεί συνεχόμενα μέχρι η κασέτα μπαταρίας να εξαντληθεί, αφήστε το εργαλείο σβηστό για 15 λεπτά πριν συνεχίσετε με μια καινούργια κασέτα μπαταρίας.

Η ροπή στερέωσης επηρεάζεται από μια μεγάλη ποικιλία παραγόντων που περιλαμβάνουν και τα ακόλουθα. Μετά τη στερέωση, να ελέγχετε πάντα τη ροπή με ένα ροπόκλειδο.

1. Όταν η κασέτα μπαταρίας έχει εκφορτιστεί σχεδόν εντελώς, η τάση θα πέσει και η ροπή στερέωσης θα μειωθεί.

2. Κρουστική υποδοχή

• Αν δεν χρησιμοποιήσετε το σωστό μέγεθος κρουστικής υποδοχής, θα προκληθεί μείωση στη ροτή στερέωσης.
- Μια φθαρμένη κρουστική υποδοχή (φθορά στο εξαγωνικό άκρο ή στην τετράγωνη άκρη) θα προκαλέσει μείωση στη ροπή στερέωσης.

1. Μπουλόνι

2. Ακόμη κι αν ο συντελεστής ροπής και η κατηγορία μπουλονιού είναι τα ίδια, η σωστή ροπή στερέωσης θα διαφέρει ανάλογα με τη διάμετρο του μπουλονιού.

3. Ακόμη κι αν οι διάμετροι των μπουλονιών είναι οι ίδιες, η σωστή ροπή στερέωσης θα διαφέρει ανάλογα με τον συντελεστή ροπής, την κατηγορία του μπουλονιού και το μήκος του μπουλονιού.

4. Η χρήση της άρθρωση γενικής χρήσης μειώνει κάπως τη δύναμη στερέωσης του κρουστικού κλειδιού. Αντισταθμίστε στερεώνοντας για μακρύτερη χρονική περίοδο.

5. Ο τρόπος κρατήματος του εργαλείου ή το υλικό της προς στερέωση θέσης βιδώματος θα επηρεάσει τη ροπή.
6. Η λειτουργία του εργαλείου σε χαμηλή ταχύτητα θα προκαλέσει μείωση της ροπής στερέωσης.

ΣΥΝΤΗΡΗΣΗ

⚠️ ΠΡΟΣΟΧΗ: Πριν την εκτέλεση εργασιών επιθε- ώρησης ή συντήρησης, πάντοτε να βεβαιώνεστε ότι η συσκευή απενεργοποιήθηκε και η κασέτα μπαταριών έχει αφαιρεθεί.

ΕΙΔΟΠΟΙΗΣΗ: Μην χρησιμοποιείτε ποτέ βενζίνη, πετρελαϊκό αιθέρα, διαλυτικό, αλκοόλη ή παρόμοιες ουσίες. Μπορεί να προκληθεί αποχρωματισμός, παραμόρφωση ή ρωγμές.

Για τη διατήρηση της ΑΣΦΑΛΕΙΑΣ και ΑΞΙΟΠΙΣΤΙΑΣ του προϊόντος, οι επισκευές και οποιαδήποτε άλλη εργασία συντήρησης ή ρύθμισης πρέπει να εκτελούνται από

εξουσιοδοτημένα ή εργοστασιακά κέντρα εξυπηρέτησης της Makita, χρησιμοποιώντας πάντοτε ανταλλακτικά της Makita.

ΠΡΟΑΙΡΕΤΙΚΑ ΕΞΑΡΤΗΜΑΤΑ

⚠️ ΠΡΟΣΟΧΗ: Αυτά τα εξαρτήματα ή προσαρτήματα συνιστώνται για χρήση με το εργαλείο Makita που περιγράφτηκε στις οδηγίες αυτές. Η χρήση οποιωνδήποτε άλλων εξαρτημάτων ή προσαρτημάτων μπορεί να προκαλέσει κίνδυνο τραυματισμού σε άτομα. Να χρησιμοποιείτε τα εξαρτήματα ή προσαρτήματα μόνο για την χρήση που προορίζονται

Εάν χρειάζεστε οποιαδήποτε βοήθεια για περισσότερες πληροφορίες σε σχέση με αυτά τα εξαρτήματα, αποτανθείτε στο τοπικό σας κέντρο εξυπηρέτησης Makita.

• Κρουστική υποδοχή
• Άρθρωση γενικής χρήσης
• Простатеутικό
• Γνήσια μπαταρία και φορτιστής της Makita

ΠΑΡΑΤΗΡΗΣΗ: Μερικά στοιχεία στη λίστα μπορεί να συμπεριλαμβάνονται στη συσκευασία εργαλείου ως στάνταρ εξαρτήματα. Μπορεί να διαφέρουν ανάλογα με τη χώρα.

TEKNİK ÖZELLİKLER

Model: TW011G
Sıkma kapasiteleri Standart civata M12 - M36
		Yüksek germe civatası M10 - M27
Kare uçlu geçme anahtarı 19,0 mm
Yüksüz hız (devir/dak) Maks. darbe modu (4) 0 - 1.800 min		-1
		Sert darbe modu (3) 0 - 1.100 min
		Orta darbe modu (2) 0 - 700 min
		Yumuşak darbe modu (1) 0 - 500 min
Dakikadaki darbe sayısı Maks. darbe modu (4) 0 - 2.600 min		-1
		Sert darbe modu (3) 0 - 2.000 min
		Orta darbe modu (2) 0 - 1.400 min
		Yumuşak darbe modu (1)
Maks. sıkma torku ^2	Maks. darbe modu (4) 1.500 N·m
Hedef sıkma torku ^3	Sert darbe modu (3) 300 - 450 N·m
	Orta darbe modu (2) 50 - 150 N·m
	Yumuşak darbe modu (1) 30 - 50 N·m
Somun gevşetme torku(maks. darbe modunda (4))		1.900 N·m
Tam uzunluk		329 mm
Nominal voltaj		D.C. 36 V - 40 V maks
Net ağırlık		4,3 - 5,5 kg
