BEDIENUNGSANLEITUNG TW011G MAKITA

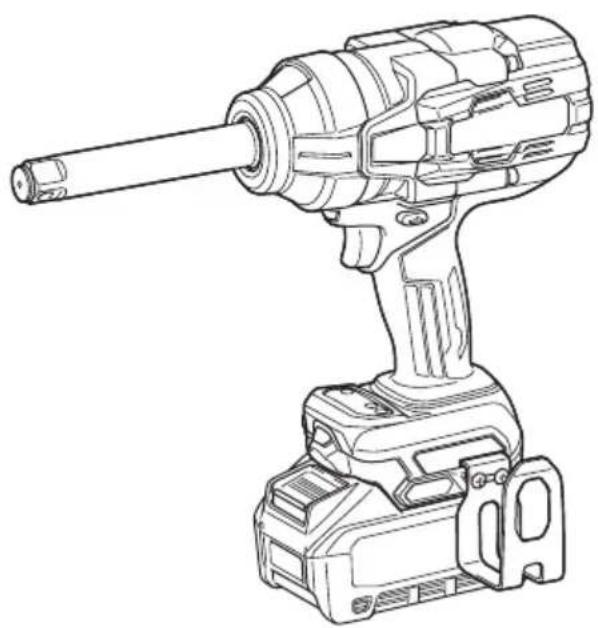

EN	Cordless Impact Wrench INSTRUCTION MANUAL 5
FR	Boulonneuse sans Fil MANUEL D’INSTRUCTIONS 14
DE	Akku - Schlagschrauber BETRIEBSANLEITUNG 23
IT	Avvitatrice ad impulso a batteria	ISTRUZIONI PER L’USO 33
NL	Accuslagmoersleutel GEBRUIKSAANWIJZING 43
ES	Llave de Impacto Inalámbrica	MANUAL DE INSTRUCCIONES 52
PT	Chave de Impacto a Bateria MANUAL DE INSTRUÇÕES 61
EL	Κρουστικό κλειδί μπαταρίας ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ 70
TR	Akülü Darbeli Somun Sıkma KULLANMA KILAVUZU 80

TW011G

Modell: TW011G
Anzugskapazitäten Standardschraube M12 - M36
HV-Schraube M10 - M27
Antriebsvierkant 19,0 mm
Leerlaufdrehzahl (U/min) Maximaler Schlagmodus (4) 0 - 1.800 min		-1
Schlagzahl pro Minute Maximaler Schlagmodus (4) 0 - 2.600 min		-1
Max. Anzugsmoment *2	Maximaler Schlagmodus (4) 1.500 N·m
Soll-Anzugsmoment *3	Starker Schlagmodus (3) 300 - 450 N·m
	Mittlerer Schlagmodus (2) 50 - 150 N·m
	Schwacher Schlagmodus (1)	*1 - min-1
Lösedrehmoment (bei maximalem Schlagmodus (4))		1.900 N·m
Gesamtlänge		329 mm
Nennspannung		36 V - 40 V Gleichstrom
Nettogewicht		4,3 - 5,5 kg

^1 Das Werkzeug stoppt automatisch, sobald es den Schlagbetrieb gestartet hat.
^2 Anzugsmoment mit M30 für 6 Sekunden.
^3 Mit M20 - M24.

- Wir behalten uns vor, Änderungen der technischen Daten im Zuge der Entwicklung und des technischen Fortschritts ohne vorherige Ankündigung vorzunehmen.

• Die technischen Daten können von Land zu Land unterschiedlich sein.

- Das Gewicht kann abhängig von dem Aufsatz (den Aufsätzen), einschließlich des Akkus, unterschiedlich sein. Die leichteste und die schwerste Kombination sind in der Tabelle angegeben.

Zutreffende Akkus und Ladegeräte

Akku	BL4020* / BL4025* / BL4040* / BL4040F* / BL4050F / BL4080F * : Empfohlener Akku
Ladegerät	DC40RA / DC40RB / DC40RC / DC40WA / BCC01 / BCC02

• Einige der oben aufgelisteten Akkus und Ladegeräte sind je nach Ihrem Wohngebiet eventuell nicht erhältlich.

WARNUNG: Verwenden Sie nur die oben aufgeführten Akkus und Ladegeräte. Bei Verwendung irgend- cher anderer Akkus und Ladegeräte besteht Verletzungs- und/oder Brandgefahr.

Vorgesehene Verwendung

Das Werkzeug ist für das Anziehen von Schrauben und Muttern vorgesehen.

Geräusch

Typischer A-bewerteter Geräuschpegel ermittelt gemäß EN62841-2-2:

Schalldruckpegel ( L_pA ): 104 dB (A)

Schallleistungspegel (LWA): 112 dB (A)

Messunsicherheit (K): 3 dB (A)

HINWEIS: Der (Die) angegebene(n)

Schallemissionswert(e) wurde(n) im Einklang mit der Standardprüfmethode gemessen und kann (können) für den Vergleich zwischen Werkzeugen herangezogen werden.

HINWEIS: Der (Die) angegebene(n)

Schallemissionswert(e) kann (können) auch für eine Vorbewertung des Gefährdungsgrads verwendet werden.

⚠️WARNUNG: Einen Gehörschutz tragen.
⚠️WARNUNG: Die Schallemission während der tatsächlichen Benutzung des Elektrowerkzeugs kann je nach der Benutzungsweise des Werkzeugs, und speziell je nach der Art des bearbeiteten Werkstücks, von dem (den) angegebenen Wert(en) abweichen.
⚠️WARNUNG: Identifizieren Sie Sicherheitsmaßnahmen zum Schutz des Benutzers anhand einer Schätzung des Gefährdungsgrads unter den tatsächlichen Benutzungsbedingungen (unter Berücksichtigung aller Phasen des Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten des Werkzeugs zusätzlich zur Betriebszeit).

Schwingungen

Schwingungsgesamtwert (Drei-Achsen-Vektorsumme) ermittelt gemäß EN62841-2-2: Arbeitsmodus: Schlagschrauben von Befestigungsteilen der maximalen Kapazität des Werkzeugs Schwingungsemission ( a_h ): 15,6 m/s ^2 Messunsicherheit (K): 2,4 m/s ^2

HINWEIS: Der (Die) angegebene(n) Vibrationsgesamtwert(e) wurde(n) im Einklang mit der Standardprüfmethode gemessen und kann (können) für den Vergleich zwischen Werkzeugen herangezogen werden.

HINWEIS: Der (Die) angegebene(n) Vibrationsgesamtwert(e) kann (können) auch für eine Vorbewertung des Gefährdungsgrads verwendet werden.

⚠️WARNUNG: Die Vibrationsemission während der tatsächlichen Benutzung des Elektrowerkzeugs kann je nach der Benutzungsweise des Werkzeugs, und speziell je nach der Art des bearbeiteten Werkstücks, von dem (den) angegebenen Emissionswert(en) abweichen.
⚠️WARNUNG: Identifizieren Sie Sicherheitsmaßnahmen zum Schutz des Benutzers anhand einer Schätzung des Gefährdungsgrads unter den tatsächlichen Benutzungsbedingungen (unter Berücksichtigung aller Phasen des Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten des Werkzeugs zusätzlich zur Betriebszeit).

Konformitätserklärungen

Nur für europäische Länder

Die Konformitätserklärungen sind in Anhang A dieser Betriebsanleitung enthalten.

SICHERHEITSWAR- NUNGEN

Allgemeine Sicherheitswarnungen für Elektrowerkzeuge

⚠️WARNUNG Lesen Sie alle Sicherheitshinweise, Anweisungen, Abbildungen und Spezifikationen, die diesem Elektrowerkzeug beiliegen. Eine Missachtung der unten aufgeführten Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen führen.

Bewahren Sie alle Warnungen und Anweisungen für spätere Bezugnahme auf.

Der Ausdruck „Elektrowerkzeug“ in den Warnhinweisen bezieht sich auf Ihr mit Netzstrom (mit Kabel) oder Akku (ohne Kabel) betriebenes Elektrowerkzeug.

Sicherheitswarnungen für Akku-Schlagschrauber

1. Tragen Sie Gehörschützer.
2. Überprüfen Sie den Schlagsteckschlüsseleinsatz vor der Montage sorgfältig auf Verschleiß, Risse oder Beschädigung.
3. Halten Sie das Werkzeug mit festem Griff.
4. Halten Sie Ihre Hände von rotierenden Teilen fern.
5. Berühren Sie den Schlagsteckschlüsseleinsatz, die Schraube, die Mutter oder das Werkstück nicht unmittelbar nach dem Arbeitsvorgang. Die Teile können sehr heiß sein und Hautverbrennungen verursachen.
6. Achten Sie stets auf sicheren Stand. Vergewissern Sie sich bei Einsatz des Werkzeugs an hochgelegenen Arbeitsplätzen, dass sich keine Personen darunter aufhalten.

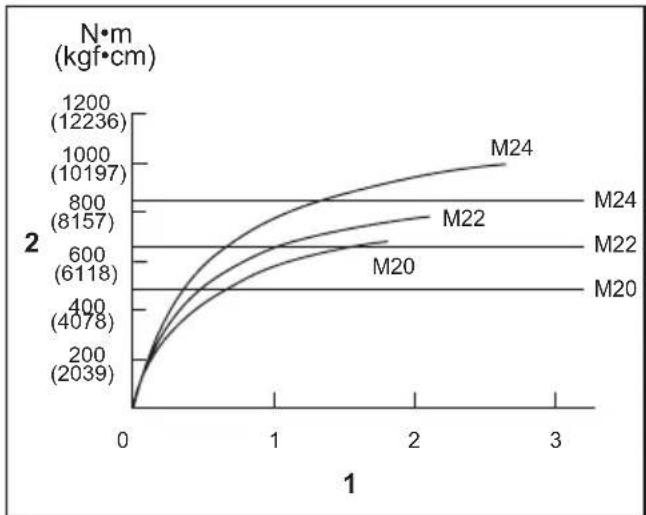

7. Das korrekte Anzugsmoment kann je nach Art oder Größe der Schraube unterschiedlich sein. Überprüfen Sie das Anzugsmoment mit einem Drehmomentschlüssel.
8. Vergewissern Sie sich, dass keine Stromkabel, Wasserrohre, Gasrohre usw. vorhanden sind, die bei Beschädigung durch den Einsatz des Werkzeugs eine Gefahr darstellen können.
9. Tragen Sie dieses Werkzeug nicht, indem Sie den Schlagsteckschlüsseleinsatz oder andere abnehmbare Zubehörteile halten. Das Werkzeuggehäuse kann andernfalls versehentlich herunterfallen und Verletzungen bei Ihnen oder anderen Personen in Ihrer Umgebung verursachen.

DIESE ANWEISUNGEN AUFBEWAHREN.

⚠️WARNUNG: Lassen Sie sich NICHT durch Bequemlichkeit oder Vertrautheit mit dem Produkt (durch wiederholten Gebrauch erworben) von der strikten Einhaltung der Sicherheitsregeln für das vorliegende Produkt abhalten.

MISSBRAUCH oder Missachtung der Sicherheitsvorschriften in dieser Anleitung können schwere Verletzungen verursachen.

Wichtige Sicherheitsanweisungen für Akku

1. Lesen Sie vor der Benutzung des Akkus alle Anweisungen und Warnhinweise, die an (1) Ladegerät, (2) Akku und (3) Akkuwerkzeug angebracht sind.
2. Unterlassen Sie Zerlegen oder Manipulieren des Akkus. Es kann sonst zu einem Brand, übermäßiger Hitzeentwicklung oder einer Explosion kommen.
3. Falls die Betriebszeit beträchtlich kürzer geworden ist, stellen Sie den Betrieb sofort ein. Anderenfalls besteht die Gefahr von Überhitzung, möglichen Verbrennungen und sogar einer Explosion.
4. Falls Elektrolyt in Ihre Augen gelangt, waschen Sie sie mit sauberem Wasser aus, und begeben Sie sich unverzüglich in ärztliche Behandlung. Anderenfalls können Sie Ihre Sehkraft verlieren.
5. Der Akku darf nicht kurzgeschlossen werden:
   (1) Die Kontakte dürfen nicht mit leitfähigem Material berührt werden.
   (2) Lagern Sie den Akku nicht in einem Behälter zusammen mit anderen Metallgegenständen, wie z. B. Nägel, Münzen usw.
   (3) Setzen Sie den Akku weder Wasser noch Regen aus.
   Ein Kurzschluss des Akkus verursacht starken Stromfluss, der Überhitzung, mögliche Verbrennungen und einen Defekt zur Folge haben kann.
6. Lagern und benutzen Sie das Werkzeug und den Akku nicht an Orten, an denen die Temperatur 50 °C erreichen oder überschreiten kann.
7. Versuchen Sie niemals, den Akku zu verbrennen, selbst wenn er stark beschädigt oder vollkommen verbraucht ist. Der Akku kann im Feuer explodieren.
8. Unterlassen Sie Nageln, Schneiden, Zerquetschen, Werfen, Fallenlassen des Akkus oder Schlagen des Akkus mit einem harten Gegenstand. Eine solche Handlung kann zu einem Brand, übermäßiger Hitzeentwicklung oder einer Explosion führen.
9. Benutzen Sie keine beschädigten Akkus.
10. Die enthaltenen Lithium-Ionen-Akkus unterliegen den Anforderungen der Gefahrengut-Gesetzgebung.
    Für kommerzielle Transporte, z. B. durch Dritte oder Spediteure, müssen besondere

Anforderungen zu Verpackung und Etikettierung beachtet werden.

Zur Vorbereitung des zu transportierenden Artikels ist eine Beratung durch einen Experten für Gefahrengut erforderlich. Bitte beachten Sie möglicherweise ausführlichere nationale Vorschriften. Überkleben oder verdecken Sie offene Kontakte, und verpacken Sie den Akku so, dass er sich in der Verpackung nicht umher bewegen kann.

1. Entfernen Sie den Akku zum Entsorgen vom Werkzeug, und entsorgen Sie ihn an einem sicheren Ort. Befolgen Sie die örtlichen Vorschriften bezüglich der Entsorgung von Akkus.

2. Verwenden Sie die Akkus nur mit den von Makita angegebenen Produkten. Das Einsetzen der Akkus in nicht konforme Produkte kann zu einem Brand, übermäßiger Hitzebildung, einer Explosion oder Auslaufen von Elektrolyt führen.

3. Soll das Werkzeug längere Zeit nicht benutzt werden, muss der Akku vom Werkzeug entfernt werden.

4. Bei und nach dem Gebrauch kann der Akku heiß werden, was Verbrennungen oder Niedertemperaturverbrennungen verursachen kann. Beachten Sie die Handhabung von heißen Akkus.

5. Berühren Sie nicht den Anschlusskontakt des Werkzeugs unmittelbar nach dem Gebrauch, da er heiß genug werden kann, um Verbrennungen zu verursachen.

6. Achten Sie darauf, dass sich keine Späne, Staub oder Schmutz in den Anschlusskontakten, Löchern und Nuten des Akkus absetzen. Es könnte sonst zu Erhitzung, Brandauslösung, Bersten und Funktionsstörungen des Werkzeugs oder des Akkus kommen, was zu Verbrennungen oder Personenschäden führen kann.

7. Wenn das Werkzeug den Einsatz in der Nähe einer Hochspannungs-Stromleitung nicht unterstützt, benutzen Sie den Akku nicht in der Nähe einer Hochspannungs-Stromleitung. Dies kann zu einer Funktionsstörung oder Betriebsstörung des Werkzeugs oder des Akkus führen.

8. Halten Sie die Batterie von Kindern fern.

DIESE ANWEISUNGEN AUFBEWAHREN.

⚠ VORSICHT: Verwenden Sie nur Original-Makita-Akkus. Die Verwendung von Nicht-Original-Makita-Akkus oder von Akkus, die abgeändert worden sind, kann zum Bersten des Akkus und daraus resultierenden Bränden, Personenschäden und Beschädigung führen. Außerdem wird dadurch die Makita-Garantie für das Makita-Werkzeug und -Ladegerät ungültig.

Hinweise zur Aufrechterhaltung der maximalen Akku-Nutzungsdauer

1. Laden Sie den Akku, bevor er vollkommen erschöpft ist. Schalten Sie das Werkzeug stets aus, und laden Sie den Akku, wenn Sie ein Nachlassen der Werkzeugleistung feststellen.
2. Unterlassen Sie erneutes Laden eines voll aufgeladenen Akkus. Überladen führt zu einer Verkürzung der Nutzungsdauer des Akkus.
3. Laden Sie den Akku bei Raumtemperatur zwischen 10 – 40 °C. Lassen Sie einen heißen Akku abkühlen, bevor Sie ihn laden.
4. Wenn Sie den Akku nicht benutzen, nehmen Sie ihn vom Werkzeug oder Ladegerät ab.
5. Der Akku muss geladen werden, wenn er lange Zeit (länger als sechs Monate) nicht benutzt wird.

FUNKTIONSBE- SCHREIBUNG

AVORSICHT: Vergewissern Sie sich vor der Durchführung von Einstellungen oder Funktionsprüfungen des Werkzeugs stets, dass das Werkzeug ausgeschaltet und der Akku abgenommen ist.

Anbringen und Abnehmen des Akkus

⚠VORSICHT: Schalten Sie das Werkzeug stets aus, bevor Sie den Akku anbringen oder abnehmen. ⚠VORSICHT: Halten Sie das Werkzeug und den Akku beim Anbringen oder Abnehmen des Akkus sicher fest. Wenn Sie das Werkzeug und den Akku nicht sicher festhalten, können sie Ihnen aus der Hand rutschen, was zu einer Beschädigung des Werkzeugs und des Akkus und zu Körperverletzungen führen kann.

Richten Sie zum Anbringen des Akkus dessen Führungsfeder auf die Nut im Gehäuse aus, und schieben Sie den Akku hinein. Schieben Sie ihn vollständig ein, bis er mit einem leisen Klicken einrastet. Wenn Sie die rote Anzeige sehen können, wie in der Abbildung gezeigt, ist der Akku nicht vollständig verriegelt.

Ziehen Sie den Akku zum Abnehmen vom Werkzeug ab, während Sie den Knopf an der Vorderseite des Akkus verschieben.

▶ Abb.1: 1. Rote Anzeige 2. Knopf 3. Akku

⚠ VORSICHT: Schieben Sie den Akku stets bis zum Anschlag ein, bis die rote Anzeige nicht mehr sichtbar ist. Anderenfalls kann er aus dem Werkzeug herausfallen und Sie oder umstehende Personen verletzen.
⚠ VORSICHT: Unterlassen Sie Gewaltanwendung beim Anbringen des Akkus.

Falls der Akku nicht reibungslos hineingleitet, ist er nicht richtig ausgerichtet.

Werkzeug/Akku-Schutzsystem

Das Werkzeug ist mit einem Werkzeug/Akku-Schutzsystem ausgestattet. Dieses System schaltet die Stromversorgung automatisch ab, um die Lebensdauer von Werkzeug und Akku zu verlängern. Das Werkzeug bleibt während des Betriebs automatisch stehen, wenn das Werkzeug oder der Akku einer der folgenden Bedingungen unterliegt:

Überlastschutz

Dieser Schutz tritt in Aktion, wenn das Werkzeug auf eine Weise betrieben wird, die eine ungewöhnlich hohe Stromaufnahme bewirkt. Schalten Sie in dieser Situation das Werkzeug aus, und brechen Sie die Arbeit ab, die eine Überlastung des Werkzeugs verursacht hat. Schalten Sie dann das Werkzeug wieder ein, um neu zu starten.

Überhitzungsschutz

Wenn das Werkzeug überhitzt wird, bleibt das Werkzeug automatisch stehen, und die Lampe beginnt zu blinken. Lassen Sie das Werkzeug und den Akku in dieser Situation abkühlen, bevor Sie das Werkzeug wieder einschalten.

Überentladungsschutz

Dieser Schutz tritt in Aktion, wenn die Akku-Restkapazität niedrig wird. Nehmen Sie in dieser Situation den Akku vom Werkzeug ab, und laden Sie ihn auf.

Schutz gegen andere Ursachen

Das Schutzsystem ist auch für andere Ursachen ausgelegt, die eine Beschädigung des Werkzeugs bewirken könnten, und ermöglicht automatisches Anhalten des Werkzeugs. Führen Sie alle folgenden Schritte aus, um die Ursachen zu beseitigen, wenn das Werkzeug zu einem vorübergehenden Stillstand oder Betriebsstopp gekommen ist.

1. Vergewissern Sie sich, dass alle Schalter ausgeschaltet sind, und schalten Sie das Werkzeug für einen Wiederanlauf erneut ein.
2. Laden Sie den/die Akku(s) auf, oder tauschen Sie ihn/sie gegen einen aufgeladenen Akku/aufgeladene Akkus aus.
3. Lassen Sie das Werkzeug und den/die Akku(s) abkühlen.

Falls die Wiederherstellung des Schutzsystems keine Besserung bringt, wenden Sie sich an Ihre lokale Makita-Kundendienststelle.

Anzeigen der Akku-Restkapazität

Drücken Sie die Prüftaste am Akku, um die Akku-Restkapazität anzuzeigen. Die Anzeigelampen leuchten wenige Sekunden lang auf.

▶ Abb.2: 1. Anzeigelampen 2. Prüftaste

Anzeigelampen Restkapazität
Erleuchtet Aus Blinkend
			75% bis 100%
			50% bis 75%
			25% bis 50%
			0% bis 25%
			Den Akku aufladen.
			Möglicherweise liegt eine Funktionsstörung im Akku vor.

HINWEIS: Abhängig von den

Benutzungsbedingungen und der

Umgebungstemperatur kann die Anzeige geringfügig von der tatsächlichen Kapazität abweichen.

HINWEIS: Die erste (äußerste linke) Anzeigelampe blinkt, wenn das Akku-Schutzsystem aktiv ist.

Schalterfunktion

⚠VORSICHT: Vergewissern Sie sich vor dem Einsetzen des Akkus in das Werkzeug stets, dass der Ein-Aus-Schalter ordnungsgemäß funktioniert und beim Loslassen in die AUS-Stellung zurückkehrt.

Drücken Sie zum Einschalten des Werkzeugs einfach den Ein-Aus-Schalter. Die Drehzahl erhöht sich durch verstärkte Druckausübung auf den Ein-Aus-Schalter. Lassen Sie den Ein-Aus-Schalter zum Anhalten los.

▶ Abb.3: 1. Ein-Aus-Schalter

HINWEIS: Das Werkzeug bleibt automatisch stehen, wenn der Auslöseschalter etwa 6 Minuten lang betätigt wird.

HINWEIS: Wenn Sie den Höchstdrehzahlmodus aktivieren, erhalten Sie die höchste Drehzahl, selbst wenn Sie den Auslöseschalter nicht vollständig betätigen.

Ausführliche Informationen entnehmen Sie bitte dem Abschnitt über den Höchstdrehzahlmodus.

Elektrische Bremse

Dieses Werkzeug ist mit einer elektrischen Bremse ausgestattet. Falls das Werkzeug nach dem Loslassen des Auslöseschalters ständig nicht sofort anhält, lassen

Sie es von einer Makita-Kundendienststelle warten.

Funktion zur Verhütung eines versehentlichen Wiederanlaufs

Das Werkzeug startet nicht, selbst wenn Sie den Akku bei betätigtem Auslöseschalter einsetzen.

Zum Starten des Werkzeugs lassen Sie den

Auslöseschalter zunächst los, bevor Sie ihn betätigen.

Einschalten der Frontlampen

⚠ VORSICHT: Blicken Sie nicht direkt in die Lampe oder die Lichtquelle.

Drücken Sie die Taste, um den Lampenstatus einzuschalten. Drücken Sie die Taste erneut, um den Lampenstatus auszuschalten. Im Lampenstatus EIN können die Lampen durch Betätigen des Auslöseschalters eingeschaltet werden. Zum Ausschalten der Lampen lassen Sie den Auslöseschalter los. Die Lampen erlöschen ungefähr 10 Sekunden nach dem Loslassen des Auslöseschalters. Im Lampenstatus AUS werden die Lampen trotz Betätigung des Auslöseschalters nicht eingeschaltet.

▶ Abb.4: 1. Lampen

▶ Abb.5: 1. Taste

HINWEIS: Der Lampenstatus kann durch Betätigen des Auslöseschalters erkannt werden. Wenn Sie sehen, dass die Lampen aufleuchten, ist der EIN-Status beibehalten worden. Wenn nicht, ist der EIN-Status verloren gegangen.

HINWEIS: Wenn das Werkzeug überhitzt ist, blinken die Frontlampen eine Minute lang, und dann erlischt die LED-Anzeige auf dem Bedienfeld. Lassen Sie das Werkzeug in diesem Fall abkühlen, bevor Sie die Arbeit fortsetzen.

HINWEIS: Wischen Sie Schmutz auf der Lampenlinse mit einem trockenen Tuch ab. Achten Sie sorgfältig darauf, dass Sie die Lampenlinse nicht verkratzen, weil sich sonst die Lichtstärke verringert.

HINWEIS: Während der Betätigung des Ein-Aus-Schalters kann der Lampenstatus nicht geändert werden.

HINWEIS: Sie können den Lampenstatus nach dem Loslassen des Auslöseschalters für eine Dauer von etwa 10 Sekunden ändern.

Vorwärts-/Rückwärtsschalter

⚠ VORSICHT: Prüfen Sie stets die Drehrichtung, bevor Sie mit der Arbeit beginnen.

⚠ VORSICHT: Benutzen Sie den Vorwärts-/Rückwärtsschalter erst, nachdem das Werkzeug zum vollständigen Stillstand gekommen ist. Durch Umschalten der Drehrichtung bei noch laufendem Werkzeug kann das Werkzeug beschädigt werden.

⚠ VORSICHT: Wenn Sie das Werkzeug nicht betreiben, stellen Sie den Vorwärts-/Rückwärtsschalter immer auf die Neutralposition.

Ändern Sie die Drehrichtung mit Hilfe des Vorwärts-/Rückwärtsschalters. Drücken Sie den Schalter von der Seite A für Drehung im Uhrzeigersinn (vorwärts) oder von der Seite B für Drehung gegen den Uhrzeigersinn (rückwärts).

Wenn sich der Vorwärts-/Rückwärtsschalter in der Neutralposition befindet, kann der Auslöseschalter nicht betätigt werden.

▶ Abb.6: 1. Vorwärts-/Rückwärtsschalter

Ändern der Betriebsart

Das Werkzeug verfügt über mehrere Anwendungsmodi für eine effiziente Schrauben-/Mutterbefestigung und Anzugsmomentkontrolle. Wählen Sie einen geeigneten Modus entsprechend Ihren Vorlieben und Bedürfnissen.

Die Anwendungsmodi können für ca. 1 Minute umgeschaltet werden, nachdem Sie den Auslöseschalter losgelassen haben. Sie können die Haltezeit um 1 weitere Minute verlängern, indem Sie die Taste MODE drücken.

HINWEIS: Die LED-Anzeige auf dem Bedienfeld erlischt, um den Akku zu schonen, wenn das Werkzeug ausgeschaltet ist.

HINWEIS: Wenn die LED-Anzeige auf dem Bedienfeld leer bleibt, betätigen Sie leicht den Auslöseschalter, um die Anzeige zu reaktivieren, und drücken Sie dann die Taste 📂.

Anwendungsmodi bei Drehung im Uhrzeigersinn (vorwärts)

Es stehen 4 Rechtsgewindemodi zur Verfügung: ein einzelner Freilauf-Schlagmodus und 3 Auto-Stop-Modi.

Die Auto-Stop-Modi verwenden 3 Stufen der Anzugsmomentbegrenzung. Es hilft, die Befestigung kontinuierlich mit gleichem Anzugsmoment zu wiederholen, wodurch das Risiko eines Bruchs von Schrauben/Muttern aufgrund von Überdrehen verringert wird.

Eine Auto-Stop-Funktion schaltet das Werkzeug aus, sobald die Schraube oder Mutter, an der Sie arbeiten, bis zu einer bestimmten Stufe angezogen ist.

Im Freilauf-Schlagmodus können Sie das Anzugsmoment mit dem Auslöseschalter kontrollieren. Sie können das Anzugsmoment manuell am Auslöseschalter für die Befestigung einstellen. Es wird für Personen empfohlen, die bereits mit der Benutzung von Elektrowerkzeugen vertraut sind.

Die Modi können durch Drücken der Taste MODE zwischen den Anwendungsoptionen umgeschaltet werden.

▶ Abb.7

Anzeige Modus Max.		Schlag-zahl (min^-1)	Max.Drehzahl (U/min) (min^-1)	Soll-Anzugs-moment (N·m)^-1	Merkmale Anwendung
4 (maximal)MODE	Schlag(Freilauf)	2.600 1.800	1.500	*2 *3	Es können maximaleDrehzahlen, Schläge undAnzugsmomente erzieltwerden.	Befestigungsarbeiten, dieeine dynamische Kontrolledes Leistungs-Drehzahl-Bereichs erforderlichmachen.
3 (Stark)MODE	Auto-Stop	2.000 1.100	300 - 450 Verhindert, dass das	Werkzeug zu vielAnzugsmoment aufbringt,wenn die Befestigungvorläufig ist.	Vorläufige Befestigung.
				Hält ca. 0,8 Sekunden,nachdem das Werkzeugden Schlagbetrieb gestartethat, automatisch an.	Verhindert, dass sich dasWerkzeug weiter dreht,bevor es das vorgegebeneAnzugsmoment erreichthat. Das erleichtert dasvollständige Anziehen derSchrauben/Muttern. *4
2 (Mittel) Auto-StopMODE	1.400 700	50 - 150 Sichert die erste		Fixierung, um den Verlustder Klemmkraft oderdie Verlagerung vonBefestigungselementen zuverhindern.	Primäre Befestigung.(Sekundärer Rückhalt)
				Hält ca. 0,5 Sekunden,nachdem das Werkzeugden Schlagbetrieb gestartethat, automatisch an.	Ermöglicht die Befestigungvon Schrauben/Mutternmit dem erforderlichenAnzugsmoment imKreuzverband.
1 (Schwach)	Auto-Stop +	^*5	500 30 - 50 Setzt Schrauben/		Muttern bei der Drehzahlentsprechend dem Soll-Anzugsmoment auf.	Handbefestigung.
					Das Werkzeug hält automatisch an, sobald es mit dem Schlagbetrieb begonnen hat.	Grobe Befestigung von Schrauben/Muttern, um Befestigungselemente zu platzieren.

: Die Lampe leuchtet.

^1 Die angegebenen Werte wurden nach dem Standard-Prüfverfahren des Herstellers gemessen und garantieren nicht unbedingt eine optimale Leistung bei bestimmten Aufgaben.
^2 Maximales Anzugsmoment mit M30 für 6 Sekunden.
^3 Das Werkzeug erfordert die Anwendung des korrekten Drucks auf den Auslöseschalter, um das Anzugsmoment gut kontrollieren zu können.
^74 Radmuttern an Autos, Muttern und Schrauben an anderen Fahrzeugen und Gebäuden müssen mit einer bestimmten Anzugsmomentstufe befestigt werden. Benutzen Sie unbedingt einen Drehmomentschlüssel, um ein Befestigungselement auf die erforderliche Spannung anzuziehen.
^5 Das Werkzeug hält kurz nach dem Starten des Schlagbetriebs an.

HINWEIS: Der Zeitpunkt zum Stoppen des Eintreibens hängt von der Art der Schraube/Mutter und dem zu verschraubenden Material ab. Führen Sie eine Probeverschraubung durch, bevor Sie den Auto-Stop-Modus benutzen.

Anwendungsmodi bei Drehung entgegen dem Uhrzeigersinn (rückwärts)

Es stehen 2 Linksgewindemodi zur Verfügung: Freilauf-Schlagmodus und Auto-Stop-Modus.

Der Auto-Stop-Modus senkt die Drehzahl, um zu verhindern, dass nicht befestigte Schrauben/Muttern abfallen und das zu bearbeitende Material beschädigen.

Im Freilauf-Schlagmodus können Sie das Anzugsmoment mit dem Auslöseschalter kontrollieren. Sie können das Drehmoment zum Lösen manuell am Auslöseschalter einstellen. Es wird für Personen empfohlen, die bereits mit der Benutzung von Elektrowerkzeugen vertraut sind.

Die Modi können durch Drücken der Taste MODE zwischen den Anwendungsoptionen umgeschaltet werden.

▶ Abb.8

Anzeige Modus Max.		Schlag-zahl (min^-1)	Max.Drehzahl(U/min) (min^-1)	Soll-Anzugs-moment (N·m)^-1	Merkmale Anwendung
4	Schlag(Freilauf)	2.600 1.800	1.900	^*2	Es können maximale Drehzahlen, Schläge und Anzugsmomente erzielt werden.	Lösearbeiten, die eine dynamische Kontrolle des Leistungs-Drehzahl-Bereichs erforderlich machen.
1/2/3	Auto-Stop	2.600 1.800	1.900 Verlangsamt automatisch		die Drehung von der vollen Drehzahl, nachdem das Werkzeug den Schlagbetrieb angehalten hat.	Lösen von Schrauben/Muttern.
					Verhindert, dass das Werkzeug Schrauben/Muttern zu schnell löst und so deren Abspringen verursacht.	Die Wahrscheinlichkeit, dass Schrauben/Muttern beim Entfernen abrutschen, ist geringer.

: Die Lampe leuchtet.

^1 Die angegebenen Werte wurden nach dem Standard-Prüfverfahren des Herstellers gemessen und garantieren nicht unbedingt eine optimale Leistung bei bestimmten Aufgaben.
^2 Das Werkzeug erfordert die Anwendung des korrekten Drucks auf den Auslöseschalter, um das Drehmoment zu kontrollieren.

HINWEIS: Der Zeitpunkt für die Verlangsamung der Drehzahl hängt von der Art der Schraube/Mutter und dem einzutreibenden Material ab. Führen Sie eine Probeverschraubung durch, bevor Sie diesen Modus benutzen.

Höchstdrehzahlmodus

Im Höchstdrehzahlmodus erreicht die Drehzahl sofort den höchsten Wert im gewählten Modus, unabhängig davon, ob Sie den Auslöseschalter leicht oder vollständig betätigen.

Drücken Sie die Taste ^2 um in den Höchstdrehzahlmodus umzuschalten. Drücken Sie die Taste ^3 erneut, um den Modus zu verlassen. Die Anzeigelampe auf dem Bedienfeld leuchtet auf, wenn der Höchstdrehzahlmodus eingeschaltet ist.

▶ Abb.9: 1. Taste 📞 2. Anzeigelampe

HINWEIS: Das Werkzeug bleibt im Höchstdrehzahlmodus, nachdem Sie den Anwendungsmodus geändert haben.

MONTAGE

⚠VORSICHT: Vergewissern Sie sich vor der Ausführung von Arbeiten am Werkzeug stets, dass das Werkzeug ausgeschaltet und der Akku abgenommen ist.

Wahl des korrekten Schlagsteckschlüsseleinsatzes

Verwenden Sie stets einen passenden Schlagsteckschlüsseleinsatz für die jeweiligen Schrauben und Muttern. Ein Schlagsteckschlüsseleinsatz der falschen Größe bewirkt ein falsches und ungleichmäßiges Anzugsmoment und/oder Beschädigung der Schraube oder Mutter.

Anbringen und Abnehmen des Schlagsteckschlüsseleinsatzes

⚠ VORSICHT: Vergewissern Sie sich vor der Anbringung des Schlagsteckschlüsseleinsatzes, dass der Schlagsteckschlüsseleinsatz und der Montageteil nicht beschädigt sind.

AVORSICHT: Vergewissern Sie sich nach dem Einführen des Schlagsteckschlüsseleinsatzes, dass er einwandfrei gesichert ist. Verwenden Sie ihn nicht, falls er herausrutscht.

Den O-Ring aus der Führungsnut im Schlagsteckschlüsseleinsatz entfernen, und den Stift aus dem Schlagsteckschlüsseleinsatz herausziehen. Den Schlagsteckschlüsseleinsatz so auf den Antriebsvierkant setzen, dass die Bohrung im Schlagsteckschlüsseleinsatz auf die Bohrung im Antriebsvierkant ausgerichtet ist. Den Stift durch die Bohrung in Schlagsteckschlüsseleinsatz und Antriebsvierkant einführen. Dann den O-Ring wieder in die Führungsnut des Schlagsteckschlüsseleinsatzes einsetzen, um den

Stift zu arretieren.

Zum Demontieren des Schlagsteckschlüsseleinsatzes ist das Montageverfahren umgekehrt anzuwenden.

▶ Abb.10: 1. Schlagsteckschlüsseleinsatz 2. O-Ring 3. Stift

Montieren des Aufhängers

⚠️WARNUNG: Verwenden Sie die Aufhänge-/Montageteile nur für den bestimmungsge- mäßen Gebrauch, z. B. zum Aufhängen des Werkzeugs an einem Werkzeuggürtel zwischen Arbeitseinsätzen oder Arbeitsintervallen.

⚠️WARNUNG: Achten Sie darauf, den Aufhänger nicht zu überlasten, da zu viel Kraft oder unregelmäßige Überlastungen Beschädigungen am Werkzeug verursachen können, die zu Verletzungen führen können.

⚠ VORSICHT: Wenn Sie den Aufhänger anbringen, sichern Sie ihn immer einwandfrei mit der Schraube. Anderenfalls kann sich der Aufhänger vom Werkzeug lösen und Personenschaden verursachen.

⚠ VORSICHT: Achten Sie darauf, dass Sie das Werkzeug sicher aufhängen, bevor Sie den Griff loslassen. Unzureichendes oder unausgewogenes Einhängen kann ein Herunterfallen verursachen, und Sie können sich verletzen.

Der Aufhänger ist praktisch, um das Werkzeug vorübergehend aufzuhängen. Dieser Aufhänger kann auf beiden Seiten des Werkzeugs angebracht werden. Um den Aufhänger anzubringen, führen Sie ihn in die Führungsnut entweder auf der linken oder rechten Seite des Werkzeuggehäuses ein, und sichern Sie ihn dann mit zwei Schrauben. Zum Entfernen die Schrauben lösen und dann entnehmen.

▶ Abb.11: 1. Führungsnut 2. Aufhänger 3. Schrauben

Ring

Länderspezifisch

A VORSICHT: Vergewissern Sie sich vor der Benutzung des Rings stets, dass Halterung und Ring gut gesichert und unbeschädigt sind.

⚠ VORSICHT: Verwenden Sie die Aufhängungs- Montageteile nur für ihre vorgesehenen Zwecke. Die Verwendung für nicht vorgesehene Zwecke kann einen Unfall oder Personenschäden verursachen.

Der Ring ist praktisch, um das Werkzeug mit einem Hebezeug aufzuhängen. Zuerst das Seil durch den Ring führen. Dann das Werkzeug mit dem Hebezeug aufhängen.

▶ Abb.12: 1. Halterung 2. Ring 3. Schrauben

BETRIEB

⚠ VORSICHT: Führen Sie den Akku immer vollständig ein, bis er einrastet. Falls Sie die rote Anzeige um den vorderen Knopf sehen können, ist der Akku nicht vollständig verriegelt. Führen Sie den Akku vollständig ein, bis die rote Anzeige nicht mehr zu sehen ist. Andernfalls kann der Akku versehentlich aus dem Werkzeug fallen und Verletzungen bei Ihnen oder anderen Personen in Ihrer Umgebung verursachen.

Halten Sie das Werkzeug mit festem Griff, und setzen Sie den Schlagsteckschlüsseleinsatz auf die Schraube oder Mutter. Schalten Sie das Werkzeug ein, und ziehen Sie die Schraube oder Mutter mit der korrekten Anzugszeit an.

Das korrekte Anzugsmoment hängt u. a. von der Art oder Größe der Schrauben oder der Art der zu verschraubenden Materialien ab. Der Zusammenhang zwischen Anzugsmoment und Anzugszeit ist in der/den Abbildung(en) gezeigt.

▶ Abb.13

Korrektes Anzugsmoment für HV-Schraube im maximalen Schlagmodus (4)

1. Anzugszeit (Sekunden) 2. Anzugsmoment

AVORSICHT: Wird das Werkzeug im Dauerbetrieb benutzt, berühren Sie nicht das Hammergehäuse. Das Hammergehäuse kann äußerst heiß werden und Hautverbrennungen verursachen.

▶ Abb.14: 1. Hammergehäuse

HINWEIS: Halten Sie das Werkzeug gerade auf die Schraube oder Mutter gerichtet.

HINWEIS: Ein zu hohes Anzugsmoment kann zu einer Beschädigung der Schraube/Mutter oder des Schlagsteckschlüsseleinsatzes führen. Führen Sie vor Arbeitsbeginn stets eine Probeverschraubung durch, um die geeignete Anzugszeit für die jeweilige Schraube oder Mutter zu ermitteln.

HINWEIS: Wenn das Werkzeug im Dauerbetrieb bis zur vollkommenen Entladung des Akkus benutzt wurde, lassen Sie das Werkzeug vor dem Fortsetzen des Betriebs mit einem frischen Akku 15 Minuten lang ruhen.

Das Anzugsmoment unterliegt einer Reihe von Einflüssen, einschließlich der folgenden. Überprüfen Sie das Anzugsmoment nach dem Anziehen stets mit einem Drehmomentschlüssel.

1. Wenn der Akku nahezu erschöpft ist, fällt die Spannung ab, und das Anzugsmoment verringert sich.

2. Schlagsteckschlüsseleinsatz

• Die Verwendung eines Schlagsteckschlüsseleinsatzes der falschen Größe bewirkt eine Verringerung des Anzugsmoments.
- Ein abgenutzter Schlagsteckschlüsseleinsatz (Verschleiß am Sechskant oder Vierkant) bewirkt eine Verringerung des Anzugsmoments.

1. Schraube

2. Selbst wenn der Drehmoment-Koeffizient und der Typ der Schraube gleich sind, ändert sich das korrekte Anzugsmoment je nach dem Durchmesser der Schraube.

3. Selbst wenn Schrauben den gleichen Durchmesser haben, ist das korrekte Anzugsmoment je nach Drehmoment-Koeffizient, Typ und Länge der Schraube unterschiedlich.

4. Durch die Benutzung des Kreuzgelenks wird die Befestigungskraft des Schlagschraubers etwas reduziert. Gleichen Sie dies durch eine längere Anzugszeit aus.

5. Die Art und Weise, wie das Werkzeug gehalten wird, oder das Material der Verschraubungsposition beeinflusst das Anzugsmoment.
6. Der Betrieb des Werkzeugs mit niedriger Drehzahl hat eine Reduzierung des Anzugsmoments zur Folge.

WARTUNG

⚠ VORSICHT: Vergewissern Sie sich vor der Durchführung von Inspektions- oder Wartungsarbeiten stets, dass das Werkzeug ausgeschaltet und der Akku abgenommen ist.

ANMERKUNG: Verwenden Sie auf keinen Fall Benzin, Waschbenzin, Verdünner, Alkohol oder dergleichen. Solche Mittel können Verfärbung, Verformung oder Rissbildung verursachen.

Um die SICHERHEIT und ZUVERLÄSSIGKEIT dieses Produkts zu gewährleisten, sollten Reparaturen und andere Wartungs- oder Einstellarbeiten nur von Makita-Vertragswerkstätten oder Makita-Kundendienstzentren unter ausschließlicher Verwendung von Makita-Originalersatzteilen ausgeführt werden.

SONDERZUBEHÖR

⚠ VORSICHT: Die folgenden Zubehörteile oder Vorrichtungen werden für den Einsatz mit dem in dieser Anleitung beschriebenen Makita-Werkzeug empfohlen. Die Verwendung anderer Zubehörteile oder Vorrichtungen kann eine Verletzungsgefahr darstellen. Verwenden Sie Zubehörteile oder Vorrichtungen nur für ihren vorgesehenen Zweck.

Wenn Sie weitere Einzelheiten bezüglich dieser Zubehörteile benötigen, wenden Sie sich bitte an Ihre Makita-Kundendienststelle.

• Schlagsteckschlüsseleinsatz
- Kreuzgelenk
• Schutzkappe
• Original-Makita-Akku und -Ladegerät

HINWEIS: Manche Teile in der Liste können als Standardzubehör im Werkzeugsatz enthalten sein. Sie können von Land zu Land unterschiedlich sein.

DATI TECNICI
