ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Ev Portable Charger ESFE

ΠΡΟΣΟΧΗ: Περιεχόμενα

- Πριν από τη λειτουργία, παρακαλείστε να διαβάσετε τον οδηγό λειτουργίας λεπτομερώς για την κατανόηση της σωστής χρήσης του εξοπλισμού. Μετά την ανάγνωση, παρακαλείστε να τον φυλάξετε σωστά για μελλοντική αναφορά.

- Χρησιμοποιήστε την πηγή ρεύματος με εξωτερικό διακόπτη ανάντη κυκλώματος.

-Βεβαιωθείτε ότι ο φορτιστής χρησιμοποιείται σε ασφαλές μέρος και μακριά από παιδιά ή κατοικίδια.

- Παρακαλείστε να χρησιμοποιήσετε τον φορτιστή σε στεγνό, καλά αεριζόμενο και ασφαλές μέρος. Κρατήστε μακριά από μικρά παιδιά ή κατοικίδια. Αποφύγετε να ρίξετε νερό απευθείας στο φις ρεύματος.

- Μην ανοίγετε το περίβλημα κατά τη φόρτιση ή με το ρεύμα σε λειτουργία.

-Μην βλάπτετε κακόβουλα το προϊόν.

-Μην χρησιμοποιείτε ποτέ με προσαρμογέα. Θα πρέπει να συνδέεται απευθείας και μόνο σε σταθερή πρίζα τοίχου.

Οι εργασίες επισκευής ή συντήρησης που δεν περιγράφονται σε αυτό το εγχειρίδιο επιτρέπεται να εκτελούνται μόνο από εξοθσιοδοτημένο αντιπρόσωπο.

1. ΙΕισαγωγή......68

2. Τεχνικές παραμέτροι....69

3. Επεξήγηση της οθόνης λειτουργίας......69

4. Χρήση του φορτιστή......70

Εκινήστε τη φόρτιση....70

Σταματήστε τη φόρτιση....70

1. Λειτουργία....71

Εναλλαγή ρεύματος....71

Λειτουργία χρονοδιακόπτη....71

1. Κατάσταση φωτός....72

Εισαγωγή

Εισαγωγή στον φορητό φορτιστή ηλεκτρικού οχήματος (Λειτουργία 2)

Ισχύς Φόρτιση Συνδεδεμένος Σφάλμα Οθόνη Πλήκτρο

Μοντέλο	Τύπος τροφοδοσίας	Συνολικό μήκος καλωδίου	Τάση	Ρεύμα	Τύπος σύνδεσης
ES13AM25	TN/TT1-φάση	5 m	200-250 V AC	8/10/13A	T2
ES16AM25	TN/TT1-φάση	5 m	200-250 V AC	8/10/13/16 A	T2
ES32AM25	TN/TT1-φάση	5 m	200-250 V AC	8/10/13/16/20/25/32 A	T2

Τεχνικές παραμέτροι Επεξήγηση της οθόνης λειτουργίας

Σειριακός αριθμός	Χαρακτηριστικό Παράμετροι
1	Μετρημένη ηλεκτρική τάση	230 V AC ±15% 1-φάση
2 Συχνότητα πλέγματος 50/60 Hz
3	Κατηγορία προστασίας IP	IP55
4	Θερμοκρασία λειτουργίας	-25 °C ~ +45 °C
5	Θερμοκρασία αποθήκευσης	-40 °C ~ +85 °C
6 Υγρασία		Έως 75%, μέγιστη τιμή στους 40°C
7 Υψό μετρο 2000 m
8Προστασία		Προστασία από υπερτάση Προστασία από υπότση Προστασία από υπερβολικό ρεύμα Προστασία από βραχυκύκλωμα Προστασία μη γείωσης Προστασία από υπερθέρμανοη Προστασία από διαρροές AC 30 mA + DC 6 mA
9Οδηγία λειτουργίας LED και Οθόνη
10 Διαστάσεις		200 (M) × 100 (Π) × 55 (Y) mm (χιλιοστά)
11 Βάρος	1,75	/ 2,78 κιλά
12	Πρότυπα	EN 62752:2016EN IEC 61851- 1:2019IEC 62196- 1:2014IEC 62196- 2:2016

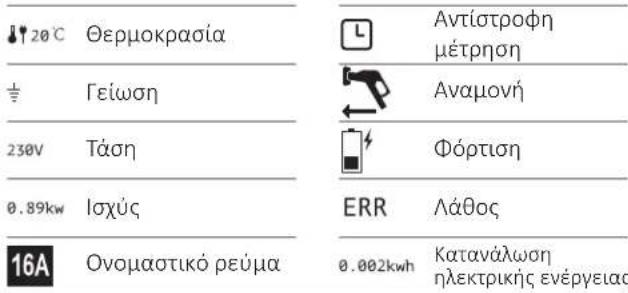

00 00 03 Χρόνος φόρτισης Σταθερο 3.9Αύμα

20℃ Θερμοκρασία +/- 230V 0.89kw 16A Ονομαστικό ρεύμα Αντίστροφη μέτρηση Αναμονή Φόρτιση ΕΡΡ Λάθος 0.002kwh Κατανάλωση ηλεκτρικής ενέργειας

Χρήση του φορτιστή

Ξεκινήστε τη φόρτιση

Βήμα	Απεικόνιση Λειτουργία
1		Εισάγετε το φις στη σωστή πρίζα τροφοδοσίας.
2		Αφαιρέστε το προστατευτικό καπάκι και τοποδετήστε πλήρως τον σύνδεσμο φόρτισης στη θύρα φόρτισης ηλεκτρικού οχήματος.
3 Ξεκ

ΚΙΝΔΥΝΟΣ

Μην χρησιμοποιείτε το προϊόν εάν φαίνεται να έχει υποστεί ζημιά ή το καλώδιο να είναι κομμένο.

Μην αποσυναρμολογείτε ή συναρμολογείτε το βύσμα και μην αλλάξετε τα εσωτερικά μέρη.

Μην καθαρίζετε τα προϊόντα χρησιμοποιώντας χημικά ή καθαρίζοντας το ηλεκτρικό αυτοκίνητο κατά τη φόρτιση.

Σταματήστε τη φόρτιση

Βήμα	Απεικόνιση Λειτουργία
1		Αποσυνδέστε το βύσμα φόρτισης από το ηλεκτρικό αυτοκίνητο.
2		Αποσυνδέστε το φις από την πρίζα.
3		Κλείστε το προστατευτικό περίβλημα της θύρας φόρτισης του ηλεκτρικού οχήματος, στη συνέχεια καλύψτε το προστατευτικό κάλυμμα της υποδοχής φόρτισης.
4		Τραβήξιτε τον φορητό φορτιστή μέσα στη συσκευασία.

Λειτουργία

Εναλλαγή ρεύματος Λειτουργία χρονοδιακόπτη

Βήμα	Απεικόνιση Λειτουργία
1		Εισάγετε το φις στη σωστή πρίζα τροφοδοσίας.
2		Πατήστε το κουμπί Ρύθμιση παρατεταμένα για 2 δευτερόλεπτα και όχι περισσότερο απο 4 δευτερόλεπτα. Στη συνέχεια, αφήστε το, για να μπείτε στη ρύθμιση της τρέχουσας λειτουργίας διακόπτη.
3		Συνεχίστε να πατάτε το κουμπί για λίγο. Το ρεύμα θα αλλάξει (εναλλαγή μεταξύ 8-10-13-16 Α ή 8-10-13-16-20-25-32 Α). Ρύθμιση του τρέχοντος ως αίτημα χρήστη.
4		Πατήστε ξανά το κουμπί για 2 δευτερόλεπτα. Η ρύθμιση είναι επιτυχής.

ΠΡΟΣΟΧΗ

Για να αλλάξετε το ρεύμα φόρτισης, βεβαιθείτε πως το βύσμα τροφοδοσίας είναι καλά τοποθετημένο στην πρίζα και πως το φις για το ηλεκτρικό όχημα είναι αποσυνδεδεμένο.

Ολοκληρώστε τη ρύθμιση εντός 4 δευτερολέπτων σε κάθε βήμα, διαφορετικά η ρύθμιση της λειτουργίας θα αποτύχει.

Βήμα Απεικόνιση Λειτουργία
1		Εισάγετε το φις στη σωστή πρίζα τροφοδοσίας.
2		Πατήστε το κουμπί Ρύθμιση για περισσότερο από 4 δευτερόλεπτα.Εισάγετε τη ρύθμιση της λειτουργίας χρόνου καθυστέρησης.
3		Συνεχίστε να πατάτε το κουμπί για λίγο. Η ώρα θα αλλάξει (εναλλαγή μεταξύ 1-2-4-6-8-10 Ω).Ρύθμιση του χρόνου καθυστέρησης ως αίτημα του Χρήστη.
4		Πατήστε ξανά το κουμπί για 2 δευτερόλεπτα. Η ρύθμιση είναι επιτυχής.

Ειδοποίηση:

Σε περίπτωση που θέλετε να ακυρώσετε τη ρύθμιση του χρονοδιακόπτη, μπορείτε να χρησιμοποιήσετε μία από τις δύο παρακάτω επιλογές:

1. Αποσυνδέστε απευθείας το φις από την πρίζα.
2. Πατήστε το κουμπί'Ωρα για περισσότερα από 4 δευτερόλεπτα.

Κατάσταση φωτός

Λειτουργία

1	Απενεργοποίηση
2	Έλεγχος	[8ΧΒΗ]	[WW7Ζ]	[58ΖΥ]	[ΚC76]
3	Αναμονή	[ςΤΥΖ]	[ΗΖΩΟ]	[2ΚΤΖ]	[56Η6]
4	Συνδεδεμένος	[4Τ4Α]	[Χ3ΗΑ]	[ΒΥ6Ζ]	[W2ΖΥ]
5	Φόρτιση	[Τ2ΚW]	[2ΖΥΖ]	[54ΖΗ]	[ΜΚ4Ζ]
6	Η φόρτισης ολοκληρώθηκε

Αντιμετωπιση προβληματων

7	Σφάλμα CP(Πρόγραμμα ελέγχου)				[ST7H]
8	Υπερ-/Υπόταση	[TCSY]	[6KYS]
9	Προστασία από υπερβολικό ρεύμα	[YDSZ]
10	Ηλεκτρική προστασία από διαρροές			[22DS]
11	Καμία σύνδεση γείωσης
12	Προειδοποίηση θερμοκρασίας
13	Επίμονη υψηλή θερμοκρασία

Κατάσταση φωτός οθόνης

Φως\Κατάσταση	Ανοιχτό Κλαιστό Αναβοσβήνω
Ισχύς
Σύνδεση
Φόρτιση
Σφάλμα
