MANUAL DE USUARIO Ev Portable Charger ESFE

PRECAUCIÓN: Contenido

- Antes de comenzar el funcionamiento, lea la guía de uso detenidamente para comprender la utilización correcta del equipo. Después de leerla, consérvela adecuadamente para futuras consultas.

- Utilice una fuente de alimentación con un disyuntor externo.

- Asegúrese de que el cargador se utilice en un lugar seguro y fuera del alcance de niños y mascotas.

- Utilice el cargador en un lugar seco, bien ventilado y seguro. Manténgalo fuera del alcance de niños pequeños o mascotas. Evite verter agua directamente sobre el enchufe de alimentación.

- No abra la carcasa mientras se realiza la carga o cuando el cargador esté encendido.

- No dañe malintencionadamente el producto.

·Nunca lo use con un adaptador. Solamente se conectará directamente a una toma de corriente fija.

Las labores de reparación o mantenimiento no descritos en este manual solamente pueden ser realizados por un distribuidor autorizado.

1. Introducción....26

2. Parámetros técnicos....27

3. Información sobre la pantalla de funcionamiento.....27

4. Uso del cargador....28

Iniciar la carga....28

Dejar de cargar....28

1. Función.....29

Cambiar corriente....29

Función de temporizador....29

1. Indicador de estado de luz ....30

Introducción

Introducción al cargador portátil para vehículos eléctricos (Modo 2)

Potencia Cargando Conectado Fallo Pantalla Botón

Especificaciones

Modelo	Tipo de fuente de alimentación	Longitud total del cable	Voltaje	Corriente	Tipo de conector
ES13AM25	TN/TT monofásico	5 m	200-250 V ca	8/10/13A	T2
ES16AM25	TN/TT monofásico	5 m	200-250 V ca	8/10/13/16 A	T2
ES32AM25	TN/TT monofásico	5 m	200-250 V ca	8/10/13/16/20/25/32 A	T2

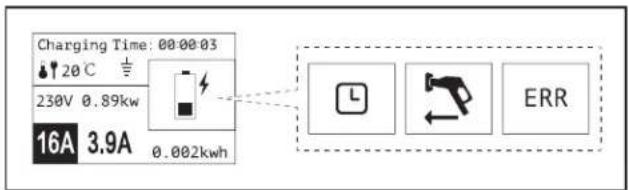

Parámetros técnicos Información sobre la pantalla de funcionamiento

Número de serie	Elemento Parámetros
1 Voltaje nominal 230 V c.a. ± 15 % monofásico
2 Frecuencia de red 50/60 Hz
3 Clase de protección IP IP55
4	Temperatura de funcionamiento	-25 °C ~ +45 °C
5	Temperatura de almacenamiento	-40 °C ~ +85 °C
6 Humedad		Hasta el 75 %; valor máximo a 40°C
7 Altitud 2 000 metros
8 Protección		Protección contra sobrevoltajeProtección contra bajo voltajeProtección contra sobrecorrienteProtección contra cortocircuitosProtección sin conexión a tierraProtección contra sobrecalentamientoProtección contra fugas c.a. 30 mA + c.c. 6 mA
9	Instrucciones de funcionamiento	LED y pantalla
10 Dimensiones		200 (largo) × 100 (ancho) × 55 (alto) mm
11 Peso	1,75 kg / 2,78 kg
12	Estándares	EN 62752:2016EN IEC 61851- 1:2019IEC 62196- 1:2014IEC 62196- 2:2016

00 00 03	Tiempo de carga	3.9A	Corriente constante
20°C	Temperatura		Cuenta atrás
12	Toma de tierra		En espera
230V	Voltaje		Cargando
0.89kw	Potencia	ERR	Error
[826x]	Corriente nominal	0.002kwh	Consumo eléctrico

Uso del cargador

Iniciar la carga

Paso Ilustración Funcionamiento
1		Inserte el enchufe en la toma de corriente correcta.
2		Retire la tapa protectora e inserte del todo el conector de carga en el puerto de carga del vehículo eléctrico.
3 Inio

PELIGRO

No utilice el producto si parece estar dañado o si el cable está roto. No monte o desmonte el conector ni cambie las piezas internas. No limpie los materiales con productos químicos ni limpie el vehículo eléctrico durante la carga.

Dejar de cargar

Paso Ilustración Funcionamiento
1		Desconecte el conector de carga del vehículo eléctrico.
2		Quite el enchufe de la toma de corriente.
3		Cierre la carcasa protectora del puerto de carga del vehículo eléctrico y, a continuación, ponga la tapa protectora del conector de carga.
4		Meta el cargador portátil en la bolsa.

Función

Cambiar corriente Funcionamiento del temporizador

Paso I	Ustración Funcionamiento
1			Inserte el enchufe en la toma de corriente correcta.
2			Presione el botón de configuración durante 2 segundos pero no más de 4 segundos. A continuación, suéltelo para entrar en la configuración del modo de cambio de corriente.
3			Continúe presionando el botón brevemente. Se cambiará la corriente (cambie entre 8-10-13-16 A o 8-10-13-16-20-25-32 A). Establezca la corriente nominal según las necesidades del usuario.
4			Presione el botón durante 2 segundos otra vez. La configuración es correcta.

Paso Ilustración Funcionamiento
1		Inserte el enchufe en la toma de corriente correcta.
2		Presione el botón de configuración durante más de 4 segundos. Entre en la configuración del modo de tiempo de retraso.
3		Continúe presionando el botón brevemente. Se camblará la hora (cambie entre 1-2-4-6-8-10 H). Establezca el tiempo de retraso según las necesidades del usuario.
4		Presione el botón durante 2 segundos otra vez. La configuración es correcta.

PRECAUCIÓN Aviso:

Para cambiar la corriente de carga, asegúrese de que el enchufe de alimentación esté firmemente insertado en el enchufe hembra y que el extremo del vehículo eléctrico esté desconectado.

Complete la configuración en 4 segundos en cada paso; de lo contrario se producirá un error en la configuración de funciones.

En caso de que desee cancelar la configuración del temporizador, podrá usar una de las dos opciones siguientes:

1. Desconecte directamente el enchufe de la toma de corriente.
2. Mantenga presionado el botón "Time" (Tiempo) durante más de 4 segundos.

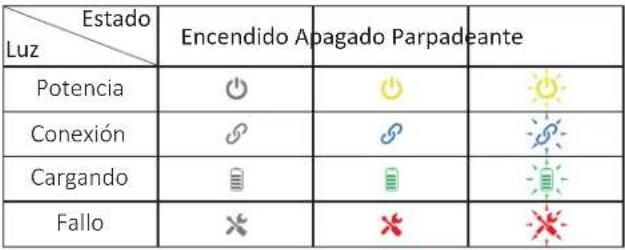

Indicador de estado de luz

Funcionamiento

1 Apagado
2	Comprobación		[BHYD]	[9CD7]	[06BB]
3 En	espera
4	Conectado			[046S]
5 Cargando
6	Carga terminada		[HHBW]

Resolución de problemas

7 Error
8	Sobretensión / subtensión
9	Protección contra sobrecorriente
10	Protección contra fugas eléctricas	[0CAX]	[A054]
11	Sin conexión a tierra
12	Advertencia de temperatura		[C708]
13	Temperatura alta persistente

Estado de la luz en pantalla
