MANUALE UTENTE Ev Portable Charger ESFE

- Prima dell'uso, leggere nei dettagli la guida operativa per comprendere l'uso corretto dell'apparecchiatura. Dopo la lettura, conservare il manuale con cura per riferimento futuro.

- Utilizzare una fonte di alimentazione con un interruttore esterno a monte.

- Assicurarsi che il caricatore venga utilizzato in un luogo sicuro e fuori dalla portata di bambini e animali domestici.

- Utilizzare il caricatore in un luogo asciutto, ben ventilato e sicuro. Tenere lontano dalla portata di bambini piccoli o animali domestici. Evitare che venga versata acqua direttamente sulla spina di alimentazione.

-Non aprire il corpo dell'apparecchio durante la ricarica o mentre è acceso.

·Non danneggiare intenzionalmente il prodotto.

-Non utilizzare mai con un adattatore. Deve essere collegato solo direttamente a una presa a parete fissa.

Gli interventi di riparazione o manutenzione non descritti nel presente manuale possono essere eseguiti solo da un rivenditore autorizzato.

1. Introduzione ....44

2. Parametri tecnici....45

3. Spiegazione del display operativo....45

4. Uso del caricatore....46

Avvio della ricarica....46

Interruzione della ricarica....46

1. Funzione....47

Commutazione di corrente....47

Funzione timer....47

1. Spia di stato....48

Introduzione

Introduzione al caricatore portatile EV (Modalità 2)

Modello	Tipo di alimentazione elettrica	Lunghezza totale del cavo	Tensione	Corrente	Tipo di connettore
ES13AM25	TN/TT monofase	5 m	200-250 V CA	8/10/13A	T2
ES16AM25	TN/TT monofase	5 m	200-250 V CA	8/10/13/16 A	T2
ES32AM25	TN/TT monofase	5 m	200-250 V CA	8/10/13/16/20/25/32 A	T2

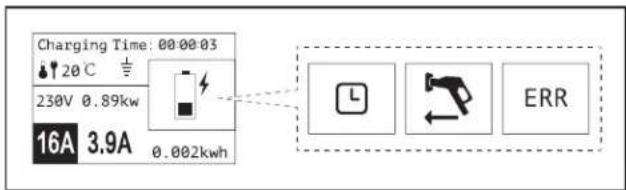

Parametri tecnici Spiegazione del display operativo

Numero di serie	Elemento Parametri
1 Tensione nominale 230 V a.c		±15% monofase
2 Frequenza di rete 50/60 Hz
3 Classe di protezione IP IP55
4 Temperatura d'esercizio -25 °C		~ +45 °C
5	Temperatura di conservazione	-40 °C ~ +85 °C
6 Umidità		Fino al valore massimo di 75% a 40°C
7 Altitudine 2000 m
8 Protezione		Protezione da sovratensioneProtezione da sottotensioneProtezione da sovracorrenteProtezione da cortocircuitoProtezione senza messa a terraProtezione da sovratemperaturaProtezione da perdite c.a. 30 mA + c.c. 6 mA
9	Istruzioni operative	LED e display
10	Dimensioni	200 (L) × 100 (P) × 55 (H) mm
11	Peso	1,75 kg / 2,78 kg
12	Standard	EN 62752:2016EN IEC 61851- 1:2019IEC 62196- 1:2014IEC 62196- 2:2016

00 00 03	Tempo di ricarica	3.9A	Corrente costante
20°C	Temperatura		Conto alla rovescia
12	Messa a terra		Standby
230V	Tensione		Ricarica
0.89kw	Potenza	ERR	Errore
	Corrente nominale	0.002kwh	Consumo elettrico

Uso del caricatore

Avvio della ricarica

Fase I	Iustrazione Funzionamento
1		Inserire la spina nella presa di corrente elettrica.
2		Rimuovere il cappuccio protettivo e inserire completamente il connettore di ricarica nella porta di ricarica del veicolo elettrico.
3 Av

PERICOLO

Non utilizzare il prodotto se è visibilmente danneggiato o se il cavo è guasto. Non smontare o montare il connettore e non sostituire parti interne. Non pulire i prodotti utilizzando sostanze chimiche o pulire l'auto elettrica durante la ricarica.

Interruzione della ricarica

Fase II	Iustrazione Funzionamento
1		Scollegare il connettore di ricarica dal veicolo EV.
2		Scollegare la spina dalla presa di corrente elettrica.
3		Chiudere l'involucro protettivo della porta di ricarica EV, quindi coprire il cappuccio protettivo del connettore di ricarica.
4		Mettere il caricatore portatile nel sacchetto.

Funzione

Commutazione di corrente Funzione timer

Fase I	Iustrazione Funzionamento
1			Inserire la spina nella presa di corrente elettrica.
2			Tenere premuto il pulsante Setting (Impostazione) per 2 secondi e comunque non più di 4 secondi. Quindi rilasciarlo, per accedere all'impostazione della modalità corrente dell'interruttore.
3			Continuare a premere brevemente il pulsante. La corrente verrà modificata (passa tra 8-10-13-16 A o 8-10-13-16-20-25-32 A), Impostare la corrente in base alle necessità dell'utente.
4			Premere nuovamente il pulsante per 2 secondi.L'impostazione è completata.

CAUTELA

Per commutare la corrente di ricarica, assicurarsi che la spina di alimentazione sia saldamente inserita nella presa e che l'estremità del veicolo EV sia scollegata.

Completare l'impostazione entro 4 secondi ad ogni passaggio, altrimenti l'impostazione della funzionalità non riesce.

Fase Il	Iustrazione Funzionamento
1		Inserire la spina nella presa di corrente elettrica.
2		Tenere premuto il pulsante Setting (Impostazione) per più di 4 secondi. Immettere l'impostazione della modalità ritardo.
3		Continuare a premere brevemente il pulsante. Il tempo verrà modificato (passa tra 1-2-4-6-8-10 H). Impostare del tempo di ritardo in base alle necessità dell'utente.
4		Premere nuovamente il pulsante per 2 secondi. L'impostazione è completata.

Nota:

Nel caso in cui si desideri annullare l'impostazione del timer, è possibile utilizzare una delle due opzioni seguenti:

1. Scollegare direttamente la spina dalla presa di corrente.
2. Tenere premuto il pulsante Time per più di 4 secondi.

Spia di stato

Funzionamento

1 Spegnimento
2 Controllo		[50ZW]			[3B66]
3 Standby			[YZD4]		[0Y30]
4	Collegato	[24ZZ]	[D702]		[0A5Y]
5 Ricarica			[D30H]
6	Ricarica completa

Risoluzione dei problemi

7 Errore		(AXT3)	(B484)	(GYYC)	(DSXD)
8	Sovratensione / sottotensione	(AZ3T)	(YDY2)	(3TY5)	(ZYTK)
9	Protezione da sovracorrente	(75D4)	(DKWC)	(0777)	(3ZZK)
10	Protezione da perdite elettriche	(6078)	(TX8C)	(805T)	(YWTW)
11	Nessun collegamento di messa a terra	(24ZC)	(XX76)	(BHOK)	(0252)
12	Avvertenza temperatura	(HX74)	(5HAY)	(54CT)	(TXZ4)
13	Temperatura elevata persistente	(62H3)	(X24Z)	(TYCS)	(ADX6)

Spia di stato sul display

Luce\Stato	Acceso Spento Lampeggiante
Potenza
Collegamento
Ricarica
Anomalia
