MANUAL DE UTILIZADOR Ev Portable Charger ESFE

- Antes de utilizar o equipamento, leia atentamente o manual de instruções para compreender a utilização correta do equipamento. Após a leitura, guarde-o adequadamente para referência futura.

- Utilize a fonte de alimentação com um disjuntor externo a montante.

- Certifique-se de que o carregador seja utilizado num local seguro e fora do alcance de crianças pequenas ou animais de estimação.

- Utilize o carregador num local seco, bem ventilado e seguro. Mantenha fora do alcance de crianças pequenas ou animais de estimação. Evite que a água caia diretamente sobre a ficha de alimentação.

- Não abra o invólucro enquanto estiver a carregar ou quando o carregador estiver ligado.

- Não danifique o produto de forma maliciosa.

·Nunca utilize com um adaptador. Só deve ser ligado diretamente a uma tomada de parede fixa.

Os trabalhos de reparação ou manutenção não descritos neste manual só podem ser realizados por um revendedor autorizado.

1. Introdução ....56

2. Parâmetros técnicos....57

3. Explicação do visor de funcionamento....57

4. Utilização do carregador....58

Começar a carregar....58

Parar de carregar....58

1. Função....59

Alterar corrente....59

Função do temporizador....59

1. Estado da luz....60

Introdução

Introdução ao carregador portátil do VE (Modo 2)

Alimentação A carregar Ligado Avaria Visor Botão

Modelo	Tipo na fonte de alimentação	Comprimento total do cabo	Tensão	Corrente	Tipo de conector
ES13AM25	TN/TT monofásico	5 m	200-250 V c.a.	8/10/13A	T2
ES16AM25	TN/TT monofásico	5 m	200-250 V c.a.	8/10/13/16 A	T2
ES32AM25	TN/TT monofásico	5 m	200-250 V c.a.	8/10/13/16/20/25/32 A	T2

Parâmetros técnicos Explicação do visor de funcionamento

Número de série	Item Parâmetros
1 Tensão nominal 230 V c.a. ±15 % monofásico
2 Frequência da rede 50/60 Hz
3 Classe de proteção IP IP55
4	Temperatura de funcionamento	-25 °C ~ +45 °C
5	Temperatura de armazenamento	-40 °C ~ +85 °C
6 Humidade Até 75%, valor máximo a 40 °C
7 Altitude 2000 m
8 Proteção		Proteção contra sobretensãoProteção contra subtensãoProteção de sobrecorrenteProteção contra curto-circuitosProteção sem ligação à terraProteção contra sobreaquecimentoProteção contra fugas a.c. 30 mA + c.c. 6 mA
9	Instruções de funcionamento	LED e visor
10 Dimensões 200 (C) × 100 (L) × 55 (A) mm
11	Peso	1,75 kg / 2,78 kg
12	Normas	EN 62752:2016EN IEC 61851- 1:2019IEC 62196- 1:2014IEC 62196- 2:2016

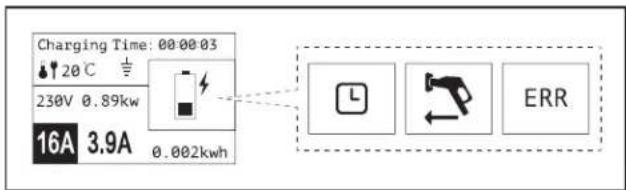

00 00 03	Tempo de carregamento	3.9A	Corrente constante
20°C	Temperatura		Contagem decrescente
12	Ligação à terra		Em espera
230V	Tensão		A carregar
0.89kw	Alimentação	ERR	Erro
	Corrente nominal	0.002kwh	Consumo de eletricidade

Utilização do carregador

Começar a carregar

Passo Ilustração Operação
1		Insira a ficha na tomada de alimentação correta.
2		Remova a tampa de proteção e introduza totalmente o conector de carregamento na porta de carga do VE.
3 Cor

PERIGO

Não utilize o produto se este parecer estar danificado ou se o cabo estiver partido.

Não desmonte nem monte o conector e troque as p eças internas.

Não limpe os produtos utilizando produtos químicos ou limpando o carro VE enquanto estiver a carregar.

Parar de carregar

Passo	Iustração Operação
1		Desligue o conector de carregamento do veículo VE.
2		Desligue a ficha da tomada de alimentação.
3		Fecha o invólucro de proteção da porta de carregamento do VE e cubra a tampa de proteção do conector de carregamento.
4		Coloque o carregador portátil no saco.

Função

Alterar corrente Função do temporizador

Passo	Iustração Operação
1			Insira a ficha na tomada de alimentação correta.
2			Prima o botão de Definição durante 2 segundos, sem ultrapassar os 4 segundos. Em seguida, solte-o, para entrar no modo de definição de alteração de corrente.
3			Continue a premir brevemente o botão. A corrente será alterada (alternar entre 8-10-13-16 A ou 8-10-13-16-20-25-32 A). Corrente definida conforme a solicitação do utilizador.
4			Prima o botão durante dois segundos novamente. Definição bem-sucedida.

Passo	Iustração Operação
1		Insira a ficha na tomada de alimentação correta.
2		Prima o botão de Definição durante mais de 4 segundos. Introduza a definição do modo de tempo de atraso.
3		Continue a premir brevemente o botão. A hora será alterada (alternar entre 1-2-4-6-8-10 h).Definir o tempo de atraso conforme nominal as necessidades do utilizador'.
4		Prima o botão durante dois segundos novamente.A definição foi bem-sucedida.

CUIDADO

Para mudar a corrente de carga, certifique-se de que a ficha de alimentação está Aviso:

firmemente inserida na tomada e que a ficha do veículo VE está desligada.

Conclua a definição no espaço de 4 segundos em cada passo, caso contrário a definição da função falhará.

Caso pretenda cancelar a definição do temporizador, pode utilizar uma das duas opções abaixo:

1. Desligar diretamente a ficha da tomada.
2. Prima o botão de Tempo por mais de 4 segundos.

Estado da luz

Operação

1	Alimentação desligar
2 Verifique
3 Emespera
4 Ligado
5 A carregar
6	Carga completa

Resolução de problemas

7 Erro do CP
8	Sobretensão/subtensão
9	Proteção contra sobrecorrente
10	Proteção contra fuga elétrica
11	Sem ligação à terra
12	Aviso de temperatura
13	Temperatura elevada persistente

Estado da luz do visor

Luz\Estado	Ligado Desligado A piscar
Alimentação
Ligação
A carregar
Avaria
