INSTRUKCJA OBSŁUGI Ev Portable Charger ESFE

- Przed rozpoczęciem eksploatacji należy przeczytać szczegółowo instrukcję obsługi, aby zrozumieć prawidłowy sposób korzystania ze sprzętu. Po jej przeczytaniu należy ją zachować na wypadek, gdyby była potrzebna w przyszłości.

- Korzystanie ze źródła zasilania z zewnętrznym wyłącznikiem nadmiarowym.

- Upewnić się, że ładowarka jest używana w bezpiecznym miejscu i są poza zasięgiem małych dzieci i zwierząt.

- Z ładowarki należy korzystać w suchym, dobrze wentylowanym i bezpiecznym miejscu. Trzymać poza zasięgiem zwierząt i małych dzieci. Nie wylewać wody bezpośrednio na wtyczkę zasilającą.

-Nie otwierać obudowy podczas ładowania ani wtedy, gdy ładowarka jest włączona.

•Nie doprowadzać do uszkodzenia produktu na skutek złośliwych zamiarów.

- Nigdy nie używać wraz z adapterem. Należy zawsze podłącać bezpośrednio do gniazda zamocowanego na ścianie.

Naprawy i konserwację, których nie opisano w niniejszej instrukcji, może przeprowadzać tylko autoryzowany sprzedawca.

1. Wstęp....50

2. Parametry techniczne....51

3. Objąśnienia dotyczące wyświetlacza roboczego......51

4. Korzystanie z ładowarki....52

Rozpocząć ładowanie ....52

Zakończenie ładowania....52

1. Funkcja ....53

Przełączanie prądu....53

Funkcja minutnika....53

1. Świetlne wskaźniki stanu....54

Wstep

Wprowadzenie do przenośnej ładowarki do pojazdów elektrycznych (tryb 2)

Zasilanie Ładowanie Połączenie aktywne Usterka Wyświetlacz Przycisk

Model	Rodzaj zasilania	Całkowita długość kabla	Napięcie	Prąd	Typ złącza
ES13AM25	TN/TT1-fazowy	5 m	200-250 V AC	8/10/13A	T2
ES16AM25	TN/TT1-fazowy	5 m	200-250 V AC	8/10/13/16 A	T2
ES32AM25	TN/TT1-fazowy	5 m	200-250 V AC	8/10/13/16/20/25/32 A	T2

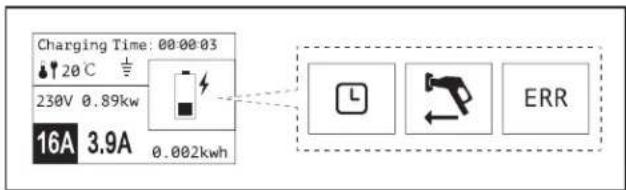

Parametry techniczne Objąśnienia dotyczące wyświetlacza roboczego

Numer seryjny	Pozycja Parametry
1Napięcie znamionowe 230 V AC ±15 % 1-fazowy
2 Częstotliwość sieci 50/60 Hz
3 Stopień ochrony IP IP55
4Temperatura robocza -25 °C		~ +45 °C
5	Temperatura magazynowania	-40 °C ~ +85 °C
6Wilgotność		Do 75 %, wartość maksymalna przy temperaturze 40 °C
7Wysokość 2000 m
8	Ochrona	Ochrona przed przepięciemOchrona przed podpięciemOchrona przed nadprądemOchrona przed zwarciemOchrona w przypadku braku masyOchrona przed nadmierną temperaturąOchrona przed prądem upływowym AC 30 mA + DC 6 mA
9	Instrukcja użytkownika	Dioda i wyświetlacz
10	Wymiary	200 (dt.) × 100 (szer.) × 55 (wys.) mm
11	Waga	1,75 kg / 2,78 kg
12	Normy	EN 62752:2016EN IEC 61851- 1:2019IEC 62196- 1:2014IEC 62196- 2:2016

00 00 03	Czas ładowania	3.9A	Prąd stały
20°C	Temperatura		Odliczanie
12	Uziemienie		Tryb gotowości
230V	Napięcie		Ładowanie
0.89kw	Zasilanie	ERR	Błąd
(swde)	Prąd znamionowy	0.002kwh	Zużycie energii

Korzystanie z ładowarki

Rozpoczęcie ładowania

Krok Il	Ustracja Obsługa
1		Włożyć wtyczkę do odpowiedniego gniazda zasilania.
2		Usunąć pokrywkę ochronną i całkowicie włożyć złącze ładowania do portu ładowania pojazdu elektrycznego.
3 Roz

NIEBEZPIECZEŃSTWO

Nie używać produktu, jeśli wygląda na uszkodzony lub w przypadku pęknięcia przewodu.

Nie rozmontowywać ani nie montować złącza i nie wymieniać wewnętrznych części.

Nie czyścić produktów za pomocą środków chemicznych ani nie czyścić samochodu elektrycznego podczas ładowania.

Zakończenie ładowania

Krok II	Ustracja Obsługa
1		Odtączyć złącze do ładowania od pojazdu elektrycznego.
2		Wyjąć wtyczkę z gniazda zasilania.
3		Zamknąć pokrywę ochronną portu ładowania pojazdu elektrycznego i następnie zamknąć pokrywę ochronną złącza ładowania.
4		Włożyć ładowarkę przenośną do torby.

Funkcja

Przełączanie prądu Funkcja minutnika

Krok I	Ustracja Obsługa
1	—		Włożyć wtyczkę do odpowiedniego gniazda zasilania.
2			Nacisnąć przycisk ustawiania i przytrzymać go przez 2, ale nie dłużej niż 4 sekundy. Następnie puścić go, aby włączyć tryb przełączania prądu.
3			Wcisnąć przycisk na chwilę. Prąd zostanie zmieniony (przełączanie między 8-10-13-16 A lub 8-10-13-16-20-25-32 A). Ustawianie prądu znamionowego zgodnie z potrzebami użytkownika.
4			Ponownie wcisnąć i przytrzymać przycisk przez 2 sekundy. Ustawienie zostanie zapisane.

OSTROŻNIE

Aby przełączyć natężenie prądu ładowania, należy upewnić się, że wtyczka zasilania jest dokładnie włóżona w gniazdo, a koniec od strony pojazdu elektrycznego jest odłączony.

Ustawienie w ramach każdego kroku należy wprowadzić w przeciągu 4 sekund, w przeciwnym razie nie uda się ustawić funkcji.

Krok Ilustracja Obsługa
1		Włożyć wtyczkę do odpowiedniego gniazda zasilania.
2		Nacisnąć przycisk ustawiania i przytrzymać go dłużej niż 4 sekundy. Wejść w tryb ustawiania czasu opóźnienia.
3		Wcisnąć przycisk na chwilę. Czas zostanie zmieniony (przełączanie między 1-2-4-6-8-10 godz.). Ustawianie czasu opóźnienia znamionowego zgodnie z potrzebami użytkownika.
4		Ponownie wcisnąć i przytrzymać przycisk przez 2 sekundy. Ustawienie zostanie zapisane.

Uwaga:

Jeśli konieczne będzie anulowanie ustawienia zegara, można będzie skorzystać z jednej z dwóch poniższych opcji:

1. Bezpośrednio odłączyć wtyczkę od gniazda.
2. Nacisnąć przycisk minutnika i przytrzymać go przez 4 sekund.

Świetlne wskaźniki stanu

Obstuga

1Wy. zasilania
2 Diagnostyka
3 Tryo gotowości
4 Połączenie aktywne
5 Ładowanie
6 Ładowanie zakończone

Rozwiązywanie problemów

7Błąd CP
8	Przepięcie / podnapieście
9	Ochrona przed nadprądem
10	Ochrona przed prądem upływowym
11	Połączenie bez masy
12	Ostrzeżenie dotyczące temperatury						[CSY3]
13	Stała wysoka temperatura		[3X7W]		[28D8]		[YSZS]

Stan podświetlenia wyświetlacza

Światło\Stan	Wt. Wył Miganie
Zasilanie
Połączenie			[3272]
Ładowanie
Usterka
