BRUKSANVISNING Ev Portable Charger ESFE
FÖRSIKTIGHET: Innehåll
- Före användning, läs bruksanvisningen i detalj för att ha förstått korrekt användning av utrustningen. Efter att ha läst igenom den, förvara den ordentligt för framtida referens.
- Använd strömkällan med en extern uppströms brytare.
- Se till att laddaren används i en säker miljö väl utom räckhåll för små barn eller husdjur.
·Laddaren ska användas på en torr, ordentligt ventilerad och säker plats. Förvara laddaren väl utom räckhåll för små barn och husdjur. Undvik att hälla vatten direkt på stickkontakten.
-Öppna inte höljet när du laddar eller när laddaren är påslagen.
- Skada inte produkten med illvilja.
- Använd den aldrig med en adapter. Stickkontakten ska endast anslutas direkt till ett fast vägguttag.
-
Introduktion....62
-
Tekniska parametrar ....63
-
Förklaring av displayen för drift....63
-
Användning av laddaren....64
Börja laddning....64
Stoppa laddning....64
- Funktion....65
Reparations- eller underhållsarbeten som inte beskrivs i bruksanvisningen får endast utföras av en auktoriserad återförsäljare.
Introduktion
Introduktion till den bärbara EV-laddaren (Läge 2)
| Modell | Typ av strömförsörjning | Kabel total längd | Spänning | Ström | Typ av kontaktdon |
| ES13AM25 | TN/TT1-fas | 5 m | 200-250 V AC | 8/10/13A | T2 |
| ES16AM25 | TN/TT1-fas | 5 m | 200-250 V AC | 8/10/13/16 A | T2 |
| ES32AM25 | TN/TT1-fas | 5 m | 200-250 V AC | 8/10/13/16/20/25/32 A | T2 |

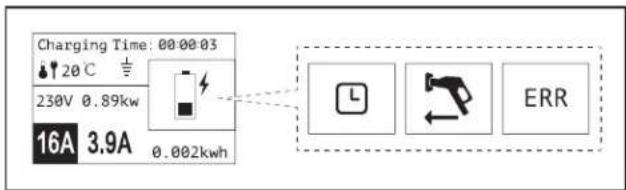

Tekniska parametrar Förklaring av displayen för drift
| Serien ummer | Artikel Parametrar | |
| 1 Märkspänning 230 V AC ±15 % 1-fas | ||
| 2 Grid frekvens 50/60 Hz | ||
| 3 IP-skyddsklass IP55 | ||
| 4 Drifttemperatur -25 °C | ~ +45 °C | |
| 5 Förvaringstemperatur -40 °C | ~ +85 °C | |
| 6 | Fuktighet | Upp till 75 %, max. värde vid 40 °C |
| 7 Höjd över havet | 2000 m | |
| 8 | Skydd | Överspänningskydd Underspänningskydd Överströmsskydd Kortslutningsskydd Ojordat skydd Övertemperaturskydd AC 30 mA + DC 6 mA lackageskydd |
| 9 Driftanvisningar | LED & Display | |
| 10 | Mått | 200 (L) × 100 (B) × 55 (H) mm |
| 11 | Vikt | 1,75 kg / 2,78 kg |
| 12 | Standarder | EN 62752:2016 EN IEC 61851 - 1:2019 IEC 62196 - 1:2014 IEC 62196 - 2:2016 |
| 00 00 03 | Laddningstid | 3.9A | Konstant strömstyrka |
| 20°C | Temperatur | Nedräkning | |
| 12 | Jordning | Standby-läge | |
| 230V | Spänning | Laddar | |
| 0.89kw | Ström | ERR | Fel |
 | Märkström | 0.002kwh | Elförbrukning |
Användning av laddaren
Börja laddning
| Steg Illustration Drift | ||
| 1 |  | Sätt i stickkontakten i rätt uttag för strömförsörjning. |
 | ||
| 2 |  | Plocka bort skyddskåpan och sätt in kontaktdonet för laddning i EV laddningsport. |
| 3 Bör |  | |
FARA
Produkten ska inte användas om den visar sig vara skadad eller om kabeln är trasig.
Du ska inte demontera inte eller montera kontaktdonet eller ändra de inre delarna.
Produkterna ska inte rengöras med kemikalier eller EV-bilen under laddning.
Stoppa laddning
| Steg Illustration Drift | ||
| 1 |  | Koppla bort kontaktdonet för laddning från EV-fordonet. |
| 2 |   | Koppla bort stickkontakten från uttaget till strömförsörjning. |
| 3 |  | Stäng skyddslocket till EV-laddningsport, och täck sedan skyddslocket på kontaktdonet för laddning. |
| 4 |  | Lägg den bärbara laddaren i väskan. |
Funktion
Strömomkoppling Timer-funktion
| Steg Illustration Drift | |||
| 1 |  | Sätt i stickkontakten i rätt uttag för strömförsörjning. | |
| 2 |  | Tryck på inställningsknappen i 2 sekunder, och inte mer än 4 sekunder. Släpp den sedan för att gå in i läget omkopplingsström. | |
| 3 |  | Fortsätt att trycka kort på knappen. Strömmen kommer att ändras (växla mellan 8-10-13-16 A eller 8-10-13-16-20-25-32 A). Ställa in märkströmmen efter användarens behov. | |
| 4 | Tryck på knappen i 2 sekunder. Inställningen är klar. | ||
FÖRSIKTIGHET
För att byta laddningsström, se till att stickkontakten är ordentligt isatt i uttaget och EV-fordonets ände är frånkopplad. Slutför inställningen inom 4 sekunder för varje steg, annars misslyckas inställningen för funktionen.
| Steg Illustration Drift | ||
| 1 |  | Sätt i stickkontakten i rätt uttag för strömförsörjning. |
| 2 |  | Tryck på inställningsknappen i mer än 4 sekunder. Ange läget för inställning av fördröjningstid. |
| 3 |  | Fortsätt att trycka kort på knappen. Tiden kommer att ändras (växla mellan 1-2-4-6-8-10 H). Ställa in fördröjningstiden efter användarens begåran. |
| 4 |  | Tryck på knappen i 2 sekunder. Inställningen är klar. |
Observera:
Vill du avbryta inställningen av timern kan du använda ett av de två alternativen nedan:
- Dra ur stickkontakten direkt från uttaget.
- Tryck på Tidsknappen i mer än 4 sekunder.
Ljusstatus
Drift
| 1 Ström Av | |||||
| 2 Kontroll |  |  | [4ZZX] |  | |
| 3 Standby-läge | [075Y] |  |  |  | |
| 4 | Ansluten | [50KD] | [KBH8] |  |  |
| 5 Laddar |  | [T933] |  |  | |
| 6 | Laddning slutförd |  |  | [KC2K] |  |
Felsökning
| 7 Fel | på CP | ||||
| 8 | Över-/underspänning | ||||
| 9 | Överströmsskydd | ||||
| 10 | Elektriskt läckageskydd | ||||
| 11 | Ingen jordad anslutning | ||||
| 12 | Temperaturvarning | ||||
| 13 | Ihällande hög temperatur |
Visa ljusstatus
| Ljus\Status | På Av Blinkar | ||
| Ström | [ABWY] | ||
| Anslutning |  | ||
| Laddar |  | ||
| Fel |  | ||
