Einleitung

Einführung in das tragbare Ladegerät für Elektrofahrzeuge (Modus 2)

Anschlussspannung Ladevorgang Angeschlossen Fehler Anzeige Taste

Technische Daten

Modell	Stromversorgungsart	Gesamtlängedes Kabel	Spannung	Strom	Anschlusstyp
ES13AM25	TN/TT1-phasig	5 m	200-250 V AC	8/10/13A	T2
ES16AM25	TN/TT1-phasig	5 m	200-250 V AC	8/10/13/16 A	T2
ES32AM25	TN/TT1-phasig	5 m	200-250 V AC	8/10/13/16/20/25/32 A	T2

Serienn ummer	Artikel Parameter
1 Nennspannung 230 V AC ±15% 1 -phasig
2 Netzfrequenz 50/60 Hz
3 IP-Schutzklasse IP55
4 Betriebstemperatur -25 °C		~ +45 °C
5 Lagerungstemperatur -40 °C		~ +85 °C
6 Feuchtigkeit Bis zu 75 %, max.		Wert bei 40°C
7 Höhenmeter 2000 m
8 Schutz		ÜberspannungsschutzUnterspannungsschutzÜberstromschutzKurzschlussschutzErdungsschutzÜbertemperaturschutzAC 30 mA + DC 6 mA-Leckschutz
9 Betriebsanleitung		LED & Anzeige
10	Abmessungen	200 (L) × 100 (B) × 55 (H) mm
11	Gewicht	1,75 / 2,78 kg
12 Richtlinien		EN 62752:2016EN IEC 61851- 1:2019IEC 62196- 1:2014IEC 62196- 2:2016

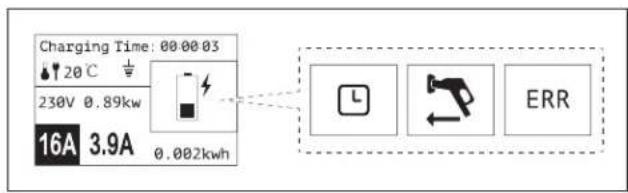

00 00:03	Ladezeit	3.9A	Aktueller Strom
20°C	Temperatur		Countdown
12	Erdung		Standby
230V	Spannung		Ladevorgang
0.89kw	Anschlussspannung	ERR	Fehler
[c550]	Nennstrom	0.002kwh	Stromverbrauch

Nutzung des Ladegeräts

Ladevorgang starten

Schritt	Darstellung Betrieb
1		Stecken Sie denNetzstecker in die richtige Steckdose.
2		Entfernen Sie die Schutzkappe und stecken Sie den Ladestecker vollständig in den Ladeanschluss.
3 Lad

GEFAHR

Nutzen Sie das Produkt nicht, wenn es beschädigt zu sein scheint oder das Kabel gebrochen ist.

Zerlegen oder montieren Sie den Stecker nicht und wechseln Sie die Innenteile nicht aus.

Reinigen Sie die Produkte nicht mit Chemikalien und reinigen Sie das Elektrofahrzeug nicht während des Ladevorgangs.

Ladevorgang beenden

Schritt	Darstellung Betrieb
1		Trennen Sie den Ladeanschluss vom Elektrofahrzeug.
2		Ziehen Sie den Netzstecker aus der Steckdose.
3		Schließen Sie die Schutzabdeckung des Elektrofahrzeug-Ladeanschlusses und decken Sie die Schutzkappe des Ladesteckers ab.
4		Verstauen Sie das Ladegerät in der Tasche.

Funktion

Stromwechsel Timer-Funktion

Schritt	Darstellung Betrieb
1		Stecken Sie denNetzstecker in die richtige Steckdose.
2		Halten Sie dieEinstellungstaste 2 Sekunden lang gedrückt, jedoch nicht länger als 4 Sekunden.Lassen Sie sie dann los, um die Einstellungen für den Stromwechsel-Modus zu öffnen.
3		Drücken Sie die Taste kurz.Den Strom wird geändert(Wechsel zwischen 8-10-13-16 A oder 8-10-13-16-20-25-32 A). Strom entsprechend den Nutzeranforderungen einstellen.
4		Halten Sie die Taste erneut 2 Sekunden lang gedrückt. Die Einstellung war erfolgreich.

Schritt	Darstellung Betrieb
1		Stecken Sie den Netzstecker in die richtige Steckdose.
2		Einstellungstaste länger als 4 Sekunden gedrückt halten. Geben Sie die Einstellung des Zeitverzögerungsmodus ein.
3		Drücken Sie die Taste kurz. Die Zeit wird geändert (Wechsel zwischen 1-2-4-6-8-10 Std.) Verzögerungszeit entsprechend den Nutzeranforderungen einstellen.
4		Halten Sie die Taste erneut 2 Sekunden lang gedrückt. Die Einstellung war erfolgreich.

VORSICHT Hinweis:

Um den Ladestrom einzuschalten, stellen Sie sicher, dass der Netzstecker fest in der Steckdose steckt und der Netzstecker des Elektrofahrzeugs abgezogen ist.

Schließen Sie die Einstellung bei jedem Schritt innerhalb von 4 Sekunden ab, da die Einstellung abgebrochen wird.

Falls Sie die Timer-Einstellung abbrechen möchten, können Sie eine der beiden nachstehenden Optionen nutzen:

1. Ziehen Sie den Stecker direkt aus der Wandsteckdose.

2. Halten Sie die Einstellungstaste 4 Sekunden lang gedrückt.

Lichtstatusanzeige

Betrieb

1 Betrieb aus
2 Prüfung
3 Standby
4	Angeschlossen
5 Ladevorgang
6	Ladevorgang abgeschlossen

Fehlerbehebung

7 CP-Fehler
8	Über/Unterspannung
9	Überstromschutz
10	Stromschutzschalter
11	Kein Erdungsschutz
12	Temperaturwarnung
13	Dauerhaft hoheTemperatur

Anzeigenbeleuchtungsstatus

StatusBeleuchtung	Ein Aus Blinkt
Anschlussspannung
Anschluss
Ladevorgang
Fehler
