GEBRUIKSAANWIJZING Ev Portable Charger ESFE

-Lees de gebruikshandleiding aandachtig vóór gebruik, om het juist gebruik van de apparatuur te begrijpen. Bewaar de gebruikshandleiding na het lezen voor latere raadpleging.

-Gebruik de voedingsbron met een externe stroomopwaartse stroomonderbreker.

Zorg ervoor dat de lader wordt bewaard op een veilige, beschermde plaats en uit het bereik van jonge kinderen of huisdieren.

-Gebruik de lader op een droge, goed geventileerde en veilige plaats. Buiten bereik van jonge kinderen of huisdieren houden. Vermijd dat er water rechtstreeks op de stekker komt.

- Open de behuizing niet tijdens het opladen of wanneer de oplader is ingeschakeld.

- Het product niet opzettelijk beschadigen.

- Nooit gebruiken met een adapter. De stekker mag alleen rechtstreeks in een vast stopcontact gestoken worden.

Reparatie of onderhoudswerk dat niet in deze handleiding is beschreven, mag alleen door een erkende verdeler uitgevoerd worden.

1. Inleiding....20

2. Technische parameters....21

3. Uitleg van het bedieningsscherm....21

4. Gebruik van de lader....22

Start het opladen....22

Stoppen met opladen....22

1. Functie....23

Stroom schakelen....23

Timerfunctie....23

1. Verlichtingsstatus....24

Inleiding

Inleiding tot de draagbare EV-oplader (Model 2)

Aan/uit Laden Aangesloten Fout Display Knop

Specifications

Model	Type voedingsspanning	Totale kabelle ngte	Spanning	Stroom	Type van aansluiting
ES13AM25	TN/TT 1-fase	5 m	200-250 V AC	8/10/13A	T2
ES16AM25	TN/TT 1-fase	5 m	200-250 V AC	8/10/13/16 A	T2
ES32AM25	TN/TT 1-fase	5 m	200-250 V AC	8/10/13/16/20/25/32 A	T2

Serien ummer	Item Parameters
1 Nominale spanning 230 V AC ±15% 1-fase
2 Netfrequentie 50/60 Hz
3 IP-beschermingsklasse IP55
4 Bedrijfstemperatuur -25 °C		~ +45 °C
5 Opslagtemperatuur -40 °C		~ +85 °C
6 Vochtigheid		Tot 75%, maximum waarde bij 40°C
7 Hoogte 2000 m
8	Bescherming	OverspanningsbeveiligingOnderspanningsbeveiligingOverstroombeveiligingKortsluitbeveiligingNiet-geaarde beveiligingOvertemperatuurbveiligingAC 30 mA + DC 6 mAlekstroombeveiliging
9	Bedieningshandleiding	LED & scherm
10	Afmetingen	200 (L) × 100 (B) × 55 (H) mm
11	Gewicht	1,75 kg / 2,78 kg
12	Standaarden	EN 62752:2016EN IEC 61851- 1:2019IEC 62196- 1:2014IEC 62196- 2:2016

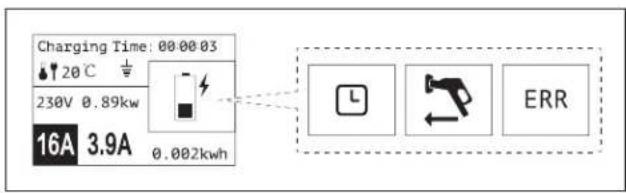

00 00 03	Laadtijd	3.9A	Constante stroom
20°C	Temperatuur		Timer
12	Aarding		Stand-by
230V	Spanning		Laden
0.89kw	Aan/uit	ERR	Fout
[M7KG]	Nominale stroom	0.002kwh	Elektriciteitsverbruik

Gebruik van de lader

Start het opladen

Stap Afbeelding Werking
1		Steek de stekker in het juiste stopcontact.
2		Verwijder de beschermkap en steek de laadstekker volledig in de EV-laadpoort.
3 Sta

GEVAAR

Het product niet gebruiken als het beschadigd lijkt of als de kabel stuk is. De stekker niet demonteren of monteren met gewijzigde interne onderdelen.

De producten niet reinigen met chemicaliën of de EV-auto niet schoonmaken tijdens het opladen.

Stoppen met opladen

Stap Afbeelding Werking
1		Trek de laadstekker uit het stopcontact van het EV-voertuig.
2		Trek de stekker uit het stopcontact.
3		Sluit de beschermkap van de EV-laadpoort en plaats de beschermkap op de laadstekker.
4		Steek de draagbare oplader in de zak.

Functie

Stroom schakelen Timerfunctie

Stap	Afbeelding Werking
1		Steek de stekker in het juiste stopcontact.
2		Druk 2 seconden op de knop instellen, niet langer dan 4 seconden. Laat daarna de knop los om de instelling van de stroom schakelmodus te openen.
3		Blijk kort op de knop drukken. De stroom zal gewijzigd worden (wisselen tussen 8-10-13-16 A- of 8-10-13-16-20-25-32 A). De stroom instellen overeenkomstig de behoeften van de gebruiker.
4		Druk opnieuw 2 seconden op de knop. Het instellen is gelukt.

Stap Afbeelding Werking
1		Steek de stekker in het juiste stopcontact.
2		Druk langer dan 4 seconden op de knop Instellen. Open de instelling voor de tijdvertragingsmodus.
3		Blijk kort op de knop drukken. De tijd zal gewijzigd worden (wisselen tussen 1-2-4-6-8-10 H). De tijdvertraging instellen overeenkomstig de behoeften van de gebruiker.
4		Druk opnieuw 2 seconden op de knop. Het instellen is gelukt.

OPGELET Opmerking:

Controleer, om de laadstroom te wijzigen, dat de voedingsstekker stevig in het stopcontact steekt en dat het einde van de EV aan het voertuig is losgekoppeld. Voltooi het instellen binnen 4 seconden bij elke stap, anders zal het instellen mislukken.

Als u de instelling van de timer wil annuleren, kunt u een van de twee opties hieronder volgen:

1. Trek de stekker uit het stopcontact.

2. Houd de knop Tijd langer dan 4 seconden ingedrukt.

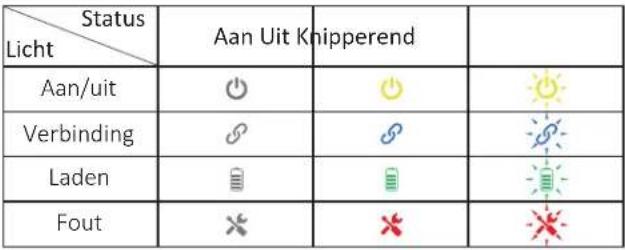

Verlichtingsstatus

Werking

1 Uitschakelen
2 Controleren		(WTW4)	(DC68)	(SWXX)	(3046)
3 Stand-by		(4226)	(4774)	(EWH3)	(3WHD)
4	Aangesloten	(Y7AX)	(6K77)	(A487)	(0Y7Y)
5 Laden		(2CWZ)	(T73W)	(7HHD)	(WZH)
6	Laden voltooid	(Y474)	(XH2X)	(HY0H)	(4507)

Problemen oplossen

7 CP	Fout
8	Over / onderspanning
9	Overstroom- beveiliging
10	Elektrische lekbeveiliging
11	Geen aardingsverbinding
12	Temperatuurs- waarschuwing
13	Aanhoudende hoge temperatuur

Status schermverlichting
