MODE D'EMPLOI Ev Portable Charger ESFE

- Avant l'utilisation, veuillez lire le guide d'utilisation en détail pour comprendre l'utilisation correcte de l'équipement. Après la lecture, veuillez bien le conserver pour référence future.

- Utiliser la source d'alimentation avec un disjoncteur externe en amont.

-S'assurer que le chargeur est utilisé dans un endroit sûr et bien hors de portée des jeunes enfants ou des animaux.

- Veuillez utiliser le chargeur dans un endroit sec, bien ventilé et sécurisé. Garder bien hors de portée des jeunes enfants ou des animaux de compagnie. Éviter de verser de l'eau directement sur la prise d'alimentation.

- Ne pas ouvrir le boîtier pendant la charge ou lorsque le chargeur est sous tension.

- Ne pas endommager malicieusement le produit.

- Ne jamais utiliser avec un adaptateur. Il ne doit être branché que directement sur une prise murale fixe.

Les travaux de réparation ou d'entretien non décrits dans ce manuel ne peuvent être effectués que par un revendeur agréé.

1. Introduction......38

2. Paramètres techniques....39

3. Explication de l'affichage de fonctionnement......39

4. Utilisation du chargeur....40

Démarrage de la charge....40

Arrêt de la charge....40

1. Fonction....41

Commutation de courant....41

Fonction minuterie....41

1. État de l'indicateur....42

Introduction

Introduction au chargeur portable de véhicule électrique (EV) (mode 2)

Puissance En charge Connecté Défaut Affichage Bouton

Spécifications

Modèle	Type d'alimentation électrique	Longueur totale du câble	Tension	Courant	Type de connecteur
ES13AM25	TN/TT monophasé	5 m	200-250 V CA	8/10/13A	T2
ES16AM25	TN/TT monophasé	5 m	200-250 V CA	8/10/13/16 A	T2
ES32AM25	TN/TT monophasé	5 m	200-250 V CA	8/10/13/16/20/25/32 A	T2

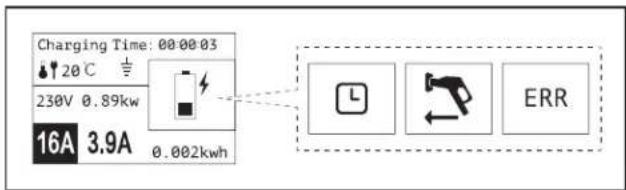

Paramètres techniques Explication de l'affichage de fonctionnement

Numéro de série	Caractéristique Paramètres
1 Tension nominale 230 V CA ± 15 % monophasé
2 Fréquence du réseau 50/60 Hz
3 Classe de protection IP IP55
4	Température de fonctionnement	-25 °C ~ +45 °C
5	Température de stockage	-40 °C ~ +85 °C
6 Humidité		Jusqu'à 75 %, valeur maximale à 40 °C
7 Altitude 2000 m
8 Protection		Protection contre les surtensionsProtection contre les sous-tensionsProtection contre les surintensitésProtection contre les courts-circuitsProtection non garantieProtection contre la surchauffeProtection contre les fuites AC 30 mA + DC 6 mA
9 Mode d'emploi		LED et affichage
10	Dimensions	200 (l) × 100 (L) × 55 (H) mm
11	Poids	1,75 kg / 2,78 kg
12 Normes		EN 62752:2016EN IEC 61851 – 1:2019IEC 62196 – 1:2014IEC 62196 – 2:2016

00 00 03	Temps de charge	3.9A	Courant constant
20°C	Température		Compte à rebours
12	Mise à la terre		Veille
230V	Tension		En charge
0.89kw	Puissance	ERR	Erreur
[0HTW]	Courant nominal	0.002kwh	Consommation électrique

Utilisation du chargeur

Démarrage de la charge

Étape Illustration Opération
1		Insérez la fichedans la bonne prised'alimentation.
2		Retirez le capuchon deprotection et insérezcomplètement leconnecteur de chargedans le port de charge devéhicule électrique (EV).
3		Démarrage de lacharge

DANGER

Ne pas utiliser le produit s'il semble endommagé ou si le câble est rompu. Ne pas démonter ou assembler le connecteur et changer les pièces internes.

Ne pas nettoyer les produits avec des produits chimiques et ne pas nettoyer la voiture électrique pendant la charge.

Arrêt de la charge

Étape I	Iustration Opération
1			Débranchez le connecteur de charge du véhicule électrique (EV).
2			Débranchez la fiche de la prise d'alimentation.
3			Fermez la coque protectrice du port de charge (EV), puis recouvrez le capuchon de protection du connecteur de charge.
4			Mettez le chargeur portable dans le sac.

Fonction

Commutation de courant Fonction minuterie

Étape	Illustration Opération
1			Insérez la fichedans la bonne prised'alimentation.
2			Appuyez sur le bouton deréglage pendant 2 secondes,mais pas plus de 4 secondes.Puis relâchez-le pour accéderau réglage du mode courantde commutation.
3			Continuez d'appuyer brièvementsur le bouton. Le courant serachangée (basculer entre 8-10-13-16 A ou 8-10-13-16-20-25-32A). Réglage du courant selon lesbesoins de l'utilisateur.
4			Appuyez à nouveau sur lebouton pendant 2 secondes.Le réglage est réussi.

ATTENTION

Afin de changer le courant de charge, assurez-vous que la fiche d'alimentation est fermement insérée dans la prise et que la fiche du véhicule électrique (EV) est déconnectée.

Veuillez terminer le réglage dans les 4 secondes à chaque étape, autrement, le paramètre de fonctionnalité échouera.

Étape Illustration Opération
1		Insérez la fichedans la bonne prised'alimentation.
2		Appuyez sur le boutonRéglage pendant plus de4 secondes. Accédez auréglage du mode délai.
3		Continuez d'appuyerbrièvement sur le bouton.L'heure sera changée(basculer entre 1-2-4-6-8-10H).Définissez le délai selon lesbesoins de l'utilisateur.
4		Appuyez à nouveau surle bouton pendant 2secondes. Le réglage estréussi.

Remarque :

Si vous souhaitez annuler le réglage de la minuterie, vous pouvez utiliser l'une des deux options ci-dessous :

1. Débrancher directement la fiche de la prise de courant.
2. Appuyer sur le bouton Heure pendant plus de 4 secondes.

État de l'indicateur

Opération

1 Arrêt
2 Contrôle			[603A]
3 Veille		[4HT72]			[4VCC]
4	Connecté	[12C6]		[308D]	[25H4]
5 En charge		[X035]	[277A]	[276C]	[176S]
6	Charge complète	[X40A]	[207C]	[W47C]	[268D]

Dépannage

7 Erreur CP
8	Surtension/ sous-tension
9	Protection contre les surintensités
10	Protection contre les fuites électriques
11	Aucune connexion à la terre
12	Avertissement de température
13	Température élevée persistante

Afficher l'état de l'indicateur

État Indicateur	Marche Arrêt Clignotant
Puissance
Connexion			[W2CB]
En charge			[Y0WA]
Défaut			[YXZS]
