KÄYTTÖOHJE Ev Portable Charger ESFE
-Lue käyttöopas huolellisesti ennen käyttöä, jotta ymmärrät laitteiston oikean käytön. Säilytä käyttöopas lukemisen jälkeen tulevaa käyttöä varten.
- Käytä virtalähdettä, jossa on ulkoinen virrankatkaisin paluusuunnassa.
- Varmista, että laturia käytetään turvallisessa, varmassa paikassa ja poissa lasten tai lemmikkien ulottuvilta.
- Käytä laturia kuivassa, hyvin ilmastoidussa ja varmassa paikassa. Pidä poissa lasten tai lemmikkien ulottuvilta. Vältä veden kaatamista suoraan pistokkeen päälle.
-Älä avaa koteloa ladattaessa tai kun laturissa on virta päällä.
-Älä vahingoita tuotetta tahallisesti.
-Älä koskaan käytä sovittimen kanssa. Se tulee liittää suoraan vain kiinteään seinäpistorasiaan.
- Esittely....32
- Tekniset parametrit....33
- Käyttönäytön selitys....33
- Laturin käyttö....34
Aloita lataus....34
Lopeta lataus....34
- Toiminto....35
Virtakytkin....35
Ajastintoiminto....35 - Valojen tilat....36
Korjaus- tai ylläpitotyöt, joita ei mainita tässä käyttöohjeessa, tulee jättää vain valtuutetun jälleenmyyjän suoritettaviksi.
Esittely
Sähköajoneuvon kannettavan laturin esittely (tila 2)
| Malli | Tehonsyöttötyppi | Kaapelin kokonaispituus | Jännite | Virta | Liitintyyppi |
| ES13AM25 | TN/TT1-vaiheinen | 5 m | 200-250 V AC | 8/10/13A | T2 |
| ES16AM25 | TN/TT1-vaiheinen | 5 m | 200-250 V AC | 8/10/13/16 A | T2 |
| ES32AM25 | TN/TT1-vaiheinen | 5 m | 200-250 V AC | 8/10/13/16/20/25/32 A | T2 |

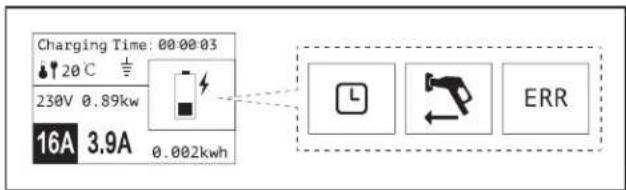

Tekniset parametrit Käyttönäytön selitys
| Sarja numero | Kohde Parametrit | |
| 1 Nimellisjännite 230 V AC ± 15% 1ph | ||
| 2 Verkon taajuus 50/60 Hz | ||
| 3 IP-suojausluokka IP55 | ||
| 4 Käyttölämpötila -25 °C | ~ +45 °C | |
| 5 Säilytyslämpötila -40 °C | ~ +85 °C | |
| 6 Kosteus | Enintään 75 %, enimmäisarvo 40 °C:ssa | |
| 7 Korkeus merenpinnasta 2000 m | ||
| 8 Suojaus | YlijännitesuojausAlijännitesuojausYlivirtasuojausOikosulkusuojausMaadoittamaton suojausYllämmön suojausAC 30 mA + DC 6 mA vuotosuojaus | |
| 9 | Käyttöohjeet | LED ja näyttö |
| 10 Mitat 200 (P) × 100 (L) × 55 (K) mm | ||
| 11 Paino | 1,75 kg / 2,78 kg | |
| 12 | Standardit | EN 62752:2016EN IEC 61851 - 1:2019IEC 62196 - 1:2014IEC 62196 - 2:2016 |
| 00 00 03 | Latausaika | 3.9A | Vakiovirta |
| 20°C | Lämpötila | Lähtölaskenta | |
| 12 | Maadoitus | Valmiustila | |
| 230V | Jännite | Latautuu | |
| 0.89kw | Virta | ERR | Virhe |
 | Nimellisvirta | 0.002kwh | Sähkönkulutus |
Laturin käyttö
Aloita lataus
| Vaihe | Kuva Käyttö | |
| 1 |  | Laita pistoke oikean tehonsyötön pistorasiaan. |
 | ||
| 2 |  | Irrota suojatulppa ja laita latausliitin kokonaan sähköajoneuvon latausporttiin. |
| 3 Alo |  |
VAARA
Älä käytä tuotetta, jos se vaikuttaa vahingoittuneelta tai kaapeli on hajonnut.
Älä pura tai kokoa liitintä tai vaihda sisäisiä osia.
Älä puhdista tuotteita kemikaaleilla tai puhdista sähköajoneuvoa latauksen aikana.
Lopeta lataus
| Vaihe Kuva Käyttö | ||
| 1 |  | Irrota latausliitin sähköajoneuvosta. |
| 2 |  | Irrota pistoke tehonsyötön pistorasiasta. |
 | ||
| 3 |  | Sulje sähköajoneuvon latausportin suojus ja peitä sitten latausliittimen suojatulppa. |
| 4 |  | Laita kannettava laturi pussiin. |
Toiminto
Virtakytkin Ajastintoiminto
| Vaihe | Kuva Käyttö | |
| 1 |  | Laita pistoke oikean tehonsyötön pistorasiaan. |
| 2 |  | Paina Asetus-painiketta 2 sekunnin ajan, ei yli 4 sekuntia. Vapauta sitten painike siirtyäksesi virran vaihtotilaan. |
| 3 |  | Jatka painamalla painiketta lyhyesti. Virta muutetaan (vaihto välilla 8-10-13-16 A tai 8-10-13-16-20-25-32 A). Nimellisvirran asettaminen käyttäjän tarpeiden mukaan. |
| 4 |  | Paina painiketta 2 sekuntia uudelleen. Asetus onnistui. |
HUOMIO Huomautus:
Jotta voit vaihtaa latausvirtaa, varmista, että pistoke on laitettu kunnolla pistorasiaan ja että sähköajoneuvon pistoke on irrotettu.
Tee asetus loppuun 4 sekunnin kuluessa jokaisessa vaiheessa. Muussa tapauksessa toiminnon asetus epäonnistuu.
| Vaihe Kuva Käyttö | ||
| 1 |  | Laita pistoke oikean tehonsyötön pistorasiaan. |
| 2 |  [IMAGE] | Paina Asetus-painiketta enintään 4 sekuntia. Anna viiveajantilan asetus. |
| 3 |  [IMAGE] | Jatka painamalla painiketta lyhyesti. Aika muutetaan (vaihto välillä 1-2-4-6-8-10 h). Viiveen asettaminen käyttäjän tarpeiden mukaan. |
| 4 |  | Paina painiketta 2 sekuntia uudelleen. Asetus onnistui. |
Jos haluat peruuttaa ajastimen asetuksen, voit käyttää jompaakumpaa alla olevista vaihtoehdoista:
- Irrota pistoke pistorasiasta suoraan.
- Paina Aika-painiketta enintään 4 sekuntia.

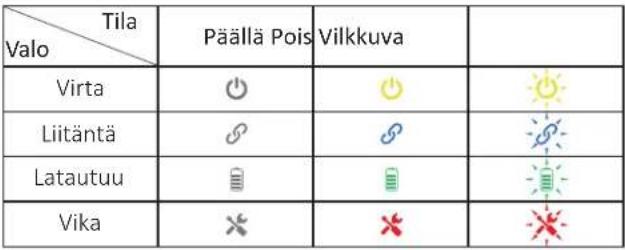

Valojen tilat
Käyttö
| 1 Virta pois | ||||
| 2 Tarkistus |  |  |  | (Z638) |
| 3 Valmiustila | [SCZW] |  |  | [W732] |
| 4 Liitetty | ||||
| [H+3] | [TW+3] | [SAW] | [TW+3] | |
| 5 Latautuu | ||||
 |  |  |  | |
| 6 Lataus valmis | ||||
| [D70W] |  |  |  |
Vianetsintä
| 7 CP-virhe |  | [2276] | [13K8] | [1724] | |
| 8 | Yli-/alijännite | [05YK] |  | [066Z] | [97B4] |
| 9 | Ylivirtasuojaus | [17X3Z] | [WWV46] |  | [608X] |
| 10 | Sähkövuotosuojaus | [42DX] | [80X3] | [8263] | [2467] |
| 11 | Ei maattoliitäntää |  | [1857X] | [822W] | [90X7] |
| 12 | Lämpötilavaroitus | [WW6W5] | [5746] | [DW04] | [CA9C] |
| 13 | Jatkuva korkea lämpötila | [36Z5] |  | [222A] | [9X4Z] |
Näytön valojen tilat
 |
