ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ROS 325NV Mirka

el Οδηγίες χρήσης 24

en Operating instructions 28

Δήλωση συμμόρφωσηςKWH Mirka Ltd.66850 Jeppo, Φινλανδίαδηλώνουμε με αποκλειστική ευθύνη ότι τα προϊόνταΠαλμικά τριβεία τυχαίας τροχιάς 12.000 ΣΑΛ 77 mm (3 in.) (βλ. τον πίνακα “Διαμόρφωση προϊόντος/Τεχνικά χαρακτηριστικά” για το συγκεκριμένο μοντέλο), στο οποίο αναφέρεται η παρούσα δήλωση, συμμορφώνεται με το ή τα παρακάτω πρότυπα και άλλα κανονιστικά έντυπα: EN ISO 15744:2008. Σύμφωνα με τις διατάξεις της οδηγίας 89/392/EOK, όπως τροποποιήθηκαν με τις οδηγίες 91/368/EOK, 93/44/EOK & 93/68/EOK και την οδηγία ενοποίησης 2006/42/EK
Jeppo 21.08.2014MIRKAΤόπος και ημερομηνία έκδοσης Εταιρεία Stefan Sjöberg, εκτελεστικός αντιπρόεδρος
Οδηγίες για το χειριστήΠεριλαμβάνει τις ενότητες - Ανάγνωση και συμμόρφωση, Σωστή χρήση του εργαλείου, Σταθμοί εργασίας, Έναρξη λειτουργίας του εργαλείου, Οδηγίες χρήσης, Διαμόρφωση προϊόντος/Πίνακες τεχνικών χαρακτηριστικών, Σελίδα εξαρτημάτων, Λίστα εξαρτημάτων, Κιτ ανταλλακτικών τριβείου, Οδηγός αντιμετώπτισης προβλημάτων		ΣημαντικόΔιαβάστε προσεκτικά τις οδηγίες που ακολουθούν πριν εγκαταστήσετε, χρησιμοποιήσετε, συντηρήσετε ή επισκευάσετε το παρόν εργαλείο. Φιλάξτε τις οδηγίες σε ασφαλές και προσβάσιμο μέρος.
Κατασκευαστής/ΠρομηθευτήςKWH Mirka Ltd.66850 Jeppo, ΦινλανδίαΤηλ.: [phone]Φαξ: [phone]		Απαιτούμενος ατομικός εξοπλισμός ασφαλείαςΓυαλιά ασφαλείας Μάσκες αναπνοήςΓάντια ασφαλείας Προστατευτικό ακοής
Συνιστώμενη γραμμή αέραΜέγεθος - Ελάχιστο10 mm 3/8 in	Συνιστώμενο μέγιστοΜήκος εύκαμπτου σωλήνα8 μέτρα 25 πόδια		Πίεση αέραΜέγιστη πίεση λειτουργίας 6,2 bar 90 psigΣυνιστώμενο ελάχιστο ΔΕ ΔΕ

Ανάγνωση και συμμόρφωση

1) Γενικοί κανονισμοί βιομηχανικής ασφάλειας και υγιεινής, Μέρος 1910, OSHA 2206, διαθέσιμο από: Superintendent of Documents; Government Printing Office; Washington DC 20402
2) Κώδικας ασφαλείας για φορητά εργαλεία πεπιεσμένου αέρα, ANSI B186.1 διαθέσιμο από: American National Standards Institute, Inc., 1430 Broadway; New York, New York 10018
3) Κανονισμοί κατά Πολιτεία και κατά τόπους.

Σωστή χρήση του εργαλείου

Το παρόν τριβείο έχει σχεδιαστεί για να τρίβει υλικό κάθε τύπου, δηλαδή μέταλλα, ξύλα, πέτρα, πλαστικά κ.τ.λ. με μέσα τριψίματος που προορίζονται για το σκοπό αυτόν. Μη χρησιμοποιείτε το παρόν τριβείο για σκοπό διαφορετικό από αυτόν που προβλέπεται χωρίς να συμβουλευτείτε τον κατασκευαστή ή τον εξουσιοδοτημένο από αυτόν προμηθευτή. Μην χρησιμοποιείτε πέλματα με ονομαστική τιμή στροφών μικρότερη από 12.000 σ.α.λ.

Σταθμοί εργασίας

Το παρόν εργαλείο προορίζεται για χρήση ως εργαλείο χειρός. Συνιστάται ο χειριστής να στέκεται πάνω σε σταθερό δάπεδο. Μπορεί να χρησιμοποιηθεί σε οποιαδήποτε θέση, εφόσον ο χειριστής είναι σε σταθερή στάση, έχει σταθερή επαφή με το εργαλείο και με το πάτωμα, και συνειδητοποιήσει ότι το τριβείο μπορεί να δημιουργήσει μια ροπή αντίδρασης. Βλ. την ενότητα "Οδηγίες χρήσης".

'Εναρξη λειτουργίας του εργαλείου

Ο πεπιεσμένος αέρας πρέπει να είναι καθαρός, να περιέχει λιπαντικό και η πίεση του στο εργαλείο πρέπει να είναι 6,2 bar (90 psig), όπαν το εργαλείο λειπουργεί με το γκάζι πατημένο στο τέρμα. Συνιστάται η χρήση εγκεκριμένης γραμμής αέρα 10 mm (3/8 in.) μέγιστου μήκους 8 m (25 ft). Συνιστάται το εργαλείο να συνδεθεί με την παροχή αέρα όπως φαίνεται στο Σχήμα 1.

Μην συνδέετε το εργαλείο στο σύστημα γραμμής αέρα χωρίς να συμπεριλάβετε μια βαλβίδα διακοτής με άνετη πρόσβαση και εύκολο χειρισμό. Ο αέρας πρέπει να περιέχει λιπαντικό. Συνιστάται ιδιαίτερα να χρησιμοποιείται ένα συγκρότημα με φίλτρο αέρα, ρυθμιστή πίεσης και σύστημα λίπανσης (FRL) όπως απεικονίζεται στο Σχήμα 1 για την παροχή αέρα σωστής ποιότητας και πίεσης στο εργαλείο. Λεπτομέρειες για τέτοιον εξοπλισμό μπορείτε να λάβετε από τον προμηθευτή σας. Αν δεν χρησιμοποιείται τέτοιος εξοπλισμός, το εργαλείο θα πρέπει να λιπαίνεται χειροκίνητα Για να λιπάνετε χειροκίνητα το εργαλείο, αποσυνδέστε τη γραμμή αέρα και βάλτε στην υποδοχή (εισόδου) αέρα του μηχανήματος 2 με 3 σταγόνες καταλληλου λάδιού λίπανσης πνευματικού κινητήρα όπως είναι το Fuji Kosan FK-20, το Mobil ALMO 525 ή το Shell TORCULA® 32. Επανασυνδέστε το εργαλείο στην παροχή αέρα και αφήστε το εργαλείο να λειτουργήσει αργά για μερικά δευτερόλεπτα, ώστε να κυκλοφορήσει το λάδι. Αν το εργαλείο χρησιμοποιείται συχνά, λιπαίνετέ το σε ημερήσια βάση ή λιπαίνετέ το κάθε φορά που το εργαλείο αρχίζει να χάνει δύναμη ή να πέφτουν οι στροφές του.

Συνιστάται η πίεση αέρα στο εργαλείο να είναι 6,2 bar (90 psig) με το εργαλείο στη λειτουργία. Το εργαλείο μπορεί να λειτουργεί σε χαμηλότερες πιέσεις, αλλά ποτέ υψηλότερες από 6,2 bar (90 psig).

Οδηγίες χρήσης

1) Διαβάστε όλες τις οδηγίες πριν χρησιμοποιήσετε το παρόν εργαλείο. Όλοι οι χειριστές πρέπει να έχουν λάβει πλήρη κατάρτιση για τη χρήση του και να γνωρίζουν τους κανόνες ασφαλείας. Όλες οι εργασίες σέρβις και οι επισκευές πρέπει να εκτελούνται από καταρτισμένο προσωπικό.
2) Βεβαιωθείτε ότι το εργαλείο έχει αποσυνδεθεί από την παροχή αέρα. Επιλέξτε κατάλληλο μέσο τριψίματος και στερεώστε το στο πέλμα. Κεντράρετε προσεκτικά το μέσο τριψίματος στο πέλμα.
3) Φοράτε πάντα τον απαιτούμενο εξοπλισμό ασφαλείας όταν χρησιμοποιείτε το παρόν εργαλείο.
4) Για το τρίψιμο, τοποθετείτε πάντα πρώτα το εργαλείο πάνω στην επιφάνεια κατεργασίας και, μετά, ενεργοποιείτε το εργαλείο. Αφαιρείτε πάντα το εργαλείο από την επιφάνεια κατεργασίας πριν απενεργοποιήσετε το εργαλείο. Έτσι αποφεύγεται η δημιουργία αυλακώσεων στην επιφάνεια κατεργασίας λόγω υπερβολικής ταχύτητας του μέσου τριψίματος.
5) Αποσυνδέετε πάντα την παροχή αέρα προς το τριβείο πριν τοποθετήσετε, ρυθμίσετε ή αφαιρέσετε το μέσο τριψίματος ή το πέλμα.
6) Να φροντίζετε πάντα να στέκεστε σταθερά και/ή να έχετε σταθερή στάση σώματος και να είστε προετοιμασμένοι για τη ροπή αντίδρασης που αναπτύσσεται από το τριβείο.
7) Χρησιμοποιείτε μόνο σωστά ανταλλακτικά.
8) Να βεβαιώνεστε πάντα ότι η επιφάνεια που πρόκειται να τριφτεί είναι καλά στερεωμένη ώστε να μην μπορεί να κινηθεί.
9) Ελέγχετε τακτικά τον εύκαμπτο σωλήνα και τα εξαρτήματά του για φθορά. Μην μεταφέρετε το εργαλείο κρατώντας το από τον εύκαμπτο σωλήνα. Αν μεταφέρετε το εργαλείο ενώ η τροφοδοσία αέρα είναι συνδεδεμένη, να είστε πάντα προσεκτικοί ώστε να μην μπορεί να ενεργοποιηθεί η παροχή αέρα.
10) Η σκόνη μπορεί να είναι πολύ εύφλεκτη. Η σακούλα συλλογής σκόνης της ηλεκτρικής σκούπας πρέπει να καθαρίζεται και να αντικαθίσταται καθημερινά. Επιπλέον, ο καθαρισμός ή η αντικατάσταση της σακούλας εξασφαλίζει βέλτιστη απόδοση.
11) Μην υπερβαίνετε τη μέγιστη συνιστώμενη πίεση αέρα. Χρησιμοποιείτε τον εξοπλισμό ασφαλείας όπως συνιστάται.
12) Το εργαλείο δεν διαθέτει ηλεκτρική μόνωση. Μην το χρησιμοποιείτε σε περιπτώσεις όπου ενδέχεται να έλθει σε επαφή με ηλεκτρικές γραμμές υπό τάση, με σωληνώσεις αερίου, σωληνώσεις νερού κ.τ.λ. Ελέγχετε την περιοχή εργασίας πριν ξεκινήσετε τη χρήση.
13) Προσέχετε ώστε τα κινούμενα μέρη του εργαλείου να μην έλθουν σε επαφή με τα ρούχα, τη γραβάτα ή τα μαλλιά σας, πανιά καθαρισμού κ.τ.λ. Αν συμβεί κάτι τέτοιο, το σώμα σας θα πιαστεί στην επιφάνεια κατεργασίας και στα κινούμενα μέρη του μηχανήματος, και θα εκτεθείτε σε μεγάλο κίνδυνο.
14) Διατηρήστε τα χέρια σας μακριά από το περιστρεφόμενο πέλμα κατά τη χρήση.
15) Αν το εργαλείο παρουσιάζει δυσλειτουργία, σταματήστε να το χρησιμοποιείτε και κανονίστε για σέρβις και επισκευή.
16) Μην αφήνετε το εργαλείο να ανεβάσει μέγιστες στροφές χωρίς να λάβετε μέτρα για να προστατέψετε άτομα ή αντικείμενα από την απώλεια του μέσου τριψίματος ή του πέλματος.

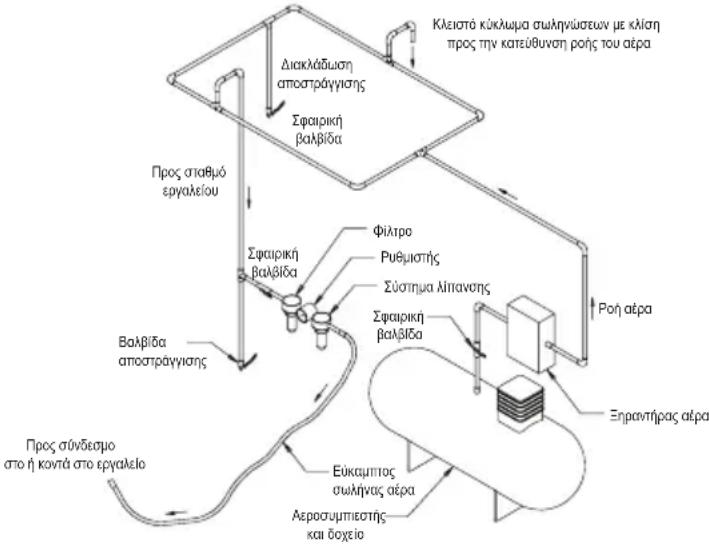


Διαμόρφωση προϊόντος/Τεχνικά χαρακτηριστικά: Παλμικό τριβείο τυχαίας τροχιάς 12.000 ΣΑΛ

Μέγεθος τροχιάς	Μέγεθος πέλματος mm (in.)	Τύπος αναρρόφησης	Αριθμός μοντέλου	Καθαρό βάρος προϊόντος kg (lbs.)	Ύψος mm (in.)	Μήκος mm (in.)	Ισχύς Watt (HP)	Αέρας Κατανάλωση αέρα LPM (scfm)	*Επίπεδο θορύβου dBA	*Επίπεδο δόνησης m/s2	*Αβεβαιότητα K m/s2
2,5 mm (3/32 in.)	77 mm (3 in.)	Χωρίς κενό R	OS325NV 0,5	1 (1,12)	78,7 (3,10)	124,3 (4,90)	209 (0,28)	481 (17) 76	5 3,04 0,80
		Κεντρικό κενό (CV)	ROS325CV	0,57 (1,26)	78,7 (3,10)	186,2 (7,30)	209 (0,28)	481 (17) 74	5 3,20 0,81
		Αυτοδημ. κενό	ROS325DB 0	59 (1,30)	78,7 (3,10)	190,1 (7,05)	209 (0,28)	481 (17) 84	5 2,66 0,76
5,0 mm (3/16 in.)	77 mm (3 in.)	Χωρίς κενό R	OS350NV 0,6	0 (1,33)	85,0 (3,35)	124,3 (4,90)	209 (0,28)	481 (17) 74	0 2,70 1,40
		Κεντρικό κενό (CV)	ROS350CV	0,66 (1,47)	85,0 (3,35)	186,2 (7,30)	209 (0,28)	481 (17) 76	0 2,30 1,20
		Αυτοδημ. κενό	ROS350DB 0	68 (1,51)	85,0 (3,35)	190,1 (7,05)	209 (0,28)	481 (17) 88	0 2,80 1,40
Η δοκιμή θορύβου πραγματοποιήθηκε σύμφωνα με το EN ISO 15744:2008 – Μη ηλεκτρικά εργαλεία χειρός – Κώδικας μέτρησης θορύβου – Μηχανική μέθοδος (κατηγορία 2) και EN ISO 11203:2009 – Ακουστική – Θόρυβος εκπεμπόμενος από μηχανήματα και συσκευές – Προσδιορισμός της στάθμης ηχητικής πίεσης εκπομπής σε μια θέση εργασίας και σε άλλες καθορισμένες θέσεις από τη στάθμη ηχητικής ισχύος.
Η δοκιμή δόνησης πραγματοποιήθηκε σύμφωνα με το EN ISO 28927-3 – Φορητά εργαλεία ισχύος – Μέθοδοι δοκιμής για την εκτίμηση της μετάδοσης των δονήσεων – Μέρος 3: Τριβεία στίλβωσης και περιστροφικά, ελλειπτικά και τυχαίας τροχιάς λειαντικά.

Τα τεχνικά χαρακτηριστικά ενδέχεται να αλλάξουν χωρίς προηγούμενη ειδοποίηση.

*Οι τιμές που αναφέρονται στον πίνακα προέρχονται από δοκιμές σε εργαστήριο σύμφωνα με τους προβλεπόμενους κώδικες και πρότυπα, και δεν αρκούν για εκτιμήσεις του κινδύνου. Οι τιμές μέτρησης σε συγκεκριμένο χώρο εργασίας ενδέχεται να είναι υψηλότερες από τις τιμές που δηλώνονται. Οι τιμές της πραγματικής έκθεσης και το ύψος του κινδύνου ή της βλαβερής επίδρασης σε άτομο διαφέρουν σε κάθε περίσταση και εξαρτώνται από το περιβάλλον, τον τρόπο εργασίας του ατόμου, το υλικό που δέχεται την κατεργασία, το σχεδιασμό του σταθμού εργασίας καθώς και από το χρόνο έκθεσης και τη φυσική κατάσταση του χρήστη. Η εταιρεία KWH Mirka Ltd. δεν φέρει ευθύνη για τις συνέπειες της χρήσης των δηλωμένων τιμών αντί των τιμών της πραγματικής έκθεσης για την εκτίμηση οποιουδήποτε ατομικού κινδύνου.

Περισσότερες πληροφορίες για την υγιεινή και την ασφάλεια στην εργασία μπορούν να ληφθούν από τους παρακάτω ιστότοπους: https://osha.europa.eu/en (Ευρώπη) http://www.osha.gov (ΗΠΑ)

Οδηγός αντιμετώπισης προβλημάτων

Σύμπτωμα Ενδεχόμενη αιτία Λύση
Χαμηλή απόδοση και χαμηλή ταχύτητα χωρίς φορτίο	Ανεπαρκής πίεση αέρα Ελέγξτε την πίεση του	αέρα στην είσοδο του τριβείο ενώ το εργαλείο λειτουργεί χωρίς φορτίο. Πρέπει να είναι 6,2 bar (90 psig/620 kPa).
	Ο ή οι σιγαστήρες έχουν μπουκώσει Βλ. την ενότητα “Αποσυναρμολόγηση περιβλήματος” για την αφαίρεση του σιγαστήρα. Ο σιγαστήρας 38 μπορεί να ξεπλυθεί με καθαρό, κατάλληλο διάλυμα καθαρισμού μέχρι να αφαιρεθούν όλα τα ξένα σώματα και εμπόδια. Αν δεν καταστεί εφικτό να καθαρίσετε καλά το σιγαστήρα, αντικαταστήστε τον. Αντικαταστήστε το στοιχεία σιγαστήρα 39, (βλ. την ενότητα “Συναρμολόγηση περιβλήματος”).
	Το φίλτρο εισόδου έχει βουλώσει Καθαρίστε το φίλτρο εισόδου με κατάλληλο, καθαρό διάλυμα καθαρισμού. Αν το φίλτρο δεν μπορεί να καθαριστεί, αντικαταστήστε το.
	Ένα ή περισσότερα φθαρμένα ή χαλασμένα πτερύγια	Τοποθετήστε ένα ολόκληρο σετ νέων πτερυγίων (για τη σωστή λειτουργία, όλα τα πτερύγια πρέπει να αντικαθίστανται μαζί). Επαλείψτε όλα τα πτερύγια με ποιοτικό λάδι πνευματικών εργαλείων. Βλ. “Αποσυναρμολόγηση κινητήρα” και „Συναρμολόγηση κινητήρα”.
	Εσωτερική διαρροή αέρα στο περίβλημα του κινητήρα, που υποδηλώνεται από ανεβασμένη κατανάλωση αέρα και μειωμένη ταχύτητα.	Ελέγξτε ότι ο κινητήρας είναι ευθυγραμμισμένος σωστά και ότι ο δακτύλιος ασφάλισης εδράζει σωστά. Ελέγξτε μήπως ο δακτύλιος Ο στην εγκοπή του δακτυλίου ασφάλισης παρουσιάζει ζημιά. Εξαγάγετε το συγκρότημα του κινητήρα και επανατοποθετήστε το. Βλ. “Αποσυναρμολόγηση κινητήρα” και „Συναρμολόγηση κινητήρα”.
	Φθαρμένα εξαρτήματα κινητήρα Εκτελέστε γενική επισκευή του κινητήρα. Επικοινωνήστε με εξουσιοδοτημένο κέντρο σέρβις Mirka.
	Φθαρμένα ή χαλασμένα ρουλεμάν ατράκτου Αντικαταστήστε τα φθαρμένα ή χαλασμένα ρουλεμάν. Βλ. “Αποσυναρμολόγηση εξισορροτητή άζονα και ατράκτου” και “Συναρμολόγηση ρουλεμάν ατράκτου, AirSHIELDTM και εξισορροτητή άζονα”.
Διαρροή αέρα από τον αυξομειωτή στροφών και/ή το στέλεχος βαλβίδας.	Λερωμένο, σπασμένο ή λυγισμένο ελατήριο βαλβίδας, βαλβίδα ή έδρα βαλβίδας.	Αποσυναρμολογήστε, επιθεωρήστε και αντικαταστήστε φθαρμένα ή χαλασμένα τεμάχια. Βλ. τα βήματα 2 και 3 στο “Αποσυναρμολόγηση περιβλήματα” και βήματα 2 και 3 στο “Συναρμολόγηση περιβλήματος”.
Κραδασμοί/ακανόνιστη λειτουργία	Εσφαλμένο πέλμα Χρησιμοποιείτε μόνο πέλμα τα κατάλληλου για το μηχάνημα μεγέθους και βάρους.
	Προσθήκη συνδετικού πέλματος ή άλλου υλικού	Χρησιμοποιείτε μόνο μέσα τριψίματος και/ή συνδετικά κατάλληλα για το μηχάνημα. Μην στερεώνετε τίπτα στην επιφάνεια του πέλματος του τριβείου του δεν έχει σχεδιαστεί ειδικά για χρήση με το πέλμα και το τριβείο.
	Ακατάλληλη λίπανση ή συσσώρευση ξένων σωμάτων.	Αποσυναρμολογήστε το τριβείο και καθαρίστε με κατάλληλο διάλυμα καθαρισμού. Συναρμολογήστε το τριβείο. (Βλ. “Εγχειρίδιο σέρβις”)
	Φθαρμένα ή χαλασμένα ρουλεμάν κινητήρα, εμπρός ή πίσω	Αντικαταστήστε τα φθαρμένα ή χαλασμένα ρουλεμάν. Βλ. “Αποσυναρμολόγηση κινητήρα” και “Συναρμολόγηση κινητήρα”.
	Για μηχανήματα κενού υπάρχει το ενδεχόμενο το κενό να είναι υπερβολικά ισχυρό με αποτέλεσμα κατά το τρίψιμο επίπεδων επιφανειών το πέλμα να κολλήσει στην επιφάνεια κατεργασίας.	Σε μηχανήματα DB, προσθέστε ροδέλα(-ες) στην άτρακτο του πέλματος για να αυξηθεί το διάκενο ανάμεσα στο πέλμα και το κάλυμμα. Για μηχανήματα CV μειώστε το κενό μέσα από το σύστημα κενού και/ή προσθέστε ροδέλα(-ες) στο πέλμα.
Declaration of conformityKWH Mirka Ltd.FI-66850 Jeppo, Finlanddeclare on our sole responsibility that the products77 mm (3 in.) 12,000 rpm Random Orbital Sanders (see “Product Configuration/Specifications” table for particular model) to which this declaration relates are in conformity with the following standard(s) or other normative document(s): EN ISO 15744:2008. Following the provisions of 89/392/EEC as amended by 91/368/EEC, 93/44/EEC and 93/68/EEC Directives and consolidating Directive 2006/42/EC.
Jeppo 21.08.2014Place and date of issue CompanyMIRKAStefan Sjöberg, CEO
Operator InstructionsIncludes – Please Read and Comply, Proper Use of Tool, Work Stations, Putting the Tool Into Service, Operating Instructions, Product Configuration/Specifications Tables, Parts Page, Parts List, Sander Spare Parts Kits, Trouble Shooting Guide.		ImportantRead these instructions carefully before installing, operating, servicing or repairing this tool.Keep these instructions in a safe accessible location.
Manufacturer/SupplierKWH Mirka Ltd.FI-66850 Jeppo, FinlandTel: [phone]Fax: [phone]		Required Personal Safety EquipmentSafety Glasses Breathing MasksSafety Gloves Ear Protection
Recommended Airline Size - Minimum10 mm 3/8 in	Recommended Maximum Hose Length8 meters 25 feet		Air PressureMaximum Working Pressure 6.2 bar 90 psigRecommended Minimum NA NA
