Tip produs	Șlefuitor orbital aleator pneumatic
Marcă	Mirka
Model	ROS 325NV
Lungime	124,3 mm (4,90 țoli)
Înălțime	78,7 mm (3,10 țoli)
Greutate netă	0,51 kg (1,12 lb)
Alimentare	Aer comprimat lubrifiat și curat
Presiune maximă de serviciu	6,2 bari (90 psig)
Consum de aer	481 l/min (17 scfm)
Viteză în gol	12 000 rot/min
Excentricitate	2,5 mm (3/32 țoli)
Tip aspirație	Fără aspirație (model NV)
Diametru platan	77 mm (3 țoli)
Putere	209 W (0,28 HP)
Nivel sonor (presiune acustică)	76,5 dBA
Nivel de vibrații	3,04 m/s² (incertitudine K = 0,80 m/s²)
Materiale compatibile	Metal, lemn, piatră, plastic, etc.
Întreținere recomandată	Lubrifiere zilnică, curățarea filtrului și a atenuatorului
Echipament de protecție individuală necesar	Ochelari, mască respiratorie, mănuși, protecție auditivă
Piese de schimb	Disponibile prin lista de piese (consultați manualul)
Producător	KWH Mirka Ltd., Jeppo, Finlanda

Întrebări frecvente - ROS 325NV Mirka

Cum se lubrifiază șlefuitorul Mirka ROS 325NV ?

Pentru lubrifiere manuală, deconectați conducta de aer și turnați 2-3 picături de ulei de ungere pentru motoare pneumatice (de ex. Fuji Kosan FK-20) în intrarea de aer. Reconectați și lăsați să funcționeze la turație mică câteva secunde. La utilizare frecventă, lubrifiați zilnic.

Ce presiune de aer să folosesc pentru ROS 325NV ?

Presiunea maximă de serviciu este de 6,2 bari (90 psig) măsurată la unealtă în funcționare. Nu depășiți niciodată această valoare. Unealta poate funcționa la presiune mai mică, dar cu putere redusă.

Ce fac dacă puterea șlefuitorului este scăzută ?

Verificați mai întâi presiunea aerului (trebuie să fie 6,2 bari). Curățați sau înlocuiți filtrul de intrare și atenuatorul. Dacă problema persistă, inspectați paletele motorului și înlocuiți-le dacă sunt uzate.

Cum se schimbă platanul abraziv ?

Deconectați unealta de la alimentarea cu aer. Îndepărtați abrazivul uzat, apoi deșurubați platanul (dacă este necesar). Fixați noul platan centrând bine abrazivul. Strângeți moderat. Consultați manualul pentru platane compatibile.

Cum se curăță atenuatorul ROS 325NV ?

Demontați carcasa pentru a accesa atenuatorul (articolul 38). Clătiți-l cu o soluție de curățare ușoară până la eliminarea contaminanților. Dacă nu poate fi curățat, înlocuiți-l. Apoi reasamblați insertul atenuatorului (articolul 39).

Ce echipament de protecție să port cu acest șlefuitor ?

Purtați întotdeauna ochelari de protecție, o mască respiratorie, mănuși de protecție și o protecție auditivă. Praful poate fi combustibil și nociv.

Cum să conectez corect unealta la aer comprimat ?

Utilizați un furtun de aer comprimat cu diametrul de maximum 10 mm (3/8 țoli) și lungimea de 8 m (25 ft). Instalați un filtru, regulator și lubrifiator (FRL) așa cum este indicat în manual. Conectați unealta după deschiderea robinetului de închidere.

De ce vibrează excesiv șlefuitorul meu ?

Vibrațiile excesive pot proveni de la un platan incorect, o lubrifiere necorespunzătoare, rulmenți uzați sau o aspirație prea puternică (pentru modele CV/DB). Verificați aceste puncte și consultați ghidul de depanare.

Cum se înlocuiesc paletele motorului ?

Demontați motorul urmând manualul (secțiunile demontare și montare). Înlocuiți toate paletele (5 în total) cu un set nou. Lubrifiați-le ușor cu ulei pentru unealtă pneumatică înainte de reasamblare.

Unde găsesc piesele de schimb pentru Mirka ROS 325NV ?

Piesele de schimb sunt listate în manual cu referințele lor (de ex. MPA...). Contactați un centru de întreținere autorizat Mirka sau un distribuitor specializat. Puteți comanda și prin site-ul producătorului.

MANUAL DE UTILIZARE ROS 325NV Mirka

declarăm pe propria răspundere că produsele

mașini de șlefuit orbitale speciale 77 mm (3 in.) cu 12.000 rpm (consultați documentul „Configurația produsului/Tabele de specificații” pentru un anumit model) la care se referă această declarație, sunt în conformitate cu următoarele standarde sau alte documente normative EN ISO 15744:2008. Cu respectarea prevederilor 89/392/CEE modificată de Directivele 91/368/CEE și 93/44/CEE 93/68/

CEE și de Directiva cadru 2006/42/CE

Jeppo 21.08.2014

Locul și data emiterii Companie Stefan Sjöberg, Vicepreședinte Executiv

Instrucțiuni pentru operator

Include – Vă rugăm să citiți și să respectați, Utilizarea corespunzătoare a sculei, Stații de lucru, Punerea sculei în funcțiune, Instrucțiuni de operare, Configurația produsului/Tabele de specificații, Pagina componentelor, Lista componentelor, Seturi de piese de schimb pentru mașina de șlefuit, Ghid de depanare

Important

Citiți cu atenție aceste instrucțiuni înainte de instalarea, operarea, întreținerea sau repararea acestei scule. Păstrați aceste instrucțiuni într-o locație accesibilă și sigură.

Producător/Furnizor

KWH Mirka Ltd.

66850 Jeppo, Finlanda

Tel.: [phone]

Fax: [phone]

Echipament de protectie personală obligatoriu

Ochelari de siguranță Măști de respirat

Mănuși de siguranță Protecție auditivă

Mărime recomandată linie de aer - minimă

10 mm 3/8 in

Lungime maximă recomandată a furtunului

8 metri 25 picioare

Presiunea aerului

Presiune de lucru maximă 6,2 bar 90 psi (r)

Minimă recomandată NA NA

Vă rugăm să citiți și să respectați

1) Reglementări generale de siguranță și sănătate în industrie, Partea 1910, OSHA 2206, disponibil la: Superintendent of Documents; Government Printing Office; Washington DC 20402
2) Cod de siguranță pentru scule pneumatice portabile, ANSI B186.1 disponibil la: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018
3) Reglementări naționale și locale.

Utilizarea corespunzătoare a sculei

Această mașină de șlefuit este proiectată pentru șlefuirea tuturor tipurilor de materiale, de exemplu metale, lemn, piatră, materiale plastice etc. folosind hârtie abrazivă proiectată în acest scop. Nu utilizați această mașină de șlefuit pentru alte scopuri decât cele specificate, fără a consulta producătorul sau furnizorul autorizat de acesta. Nu utilizați discuri de sprijin care au o viteză de lucru mai mică de 12.000 rpm la mersul în gol.

Stații de lucru

Această sculă este proiectată pentru a fi utilizată manual. Este recomandat să utilizați întotdeauna scula stând pe o podea solidă. Scula poate fi utilizată în orice poziție, dar înainte de aceasta, operatorul trebuie să fie într-o poziție sigură, cu priză bună, având un echilibru stabil și cunoscând că mașina de șlefuit poate dezvolta o reacție la cuplu. Consultați secțiunea „Instrucțiuni de operare”.

capitolul Punerea sculei în funcțiune

Utilizați o sursă de alimentare cu aer curată și lubrifiată, care va furniza o presiune măsurată a aerului la sculă de 6,2 bar (90 psi (r)) atunci când scula funcționează cu maneta complet apăsată. Este recomandat să utilizați o conductă de aer aprobată cu lungimea maximă de 10 mm (3/8 în.) x 8 m (25 ft). Este recomandat ca scula să fie conectată la sursa de alimentare cu aer ca în Figura 1.

Nu conectați scula la un sistem de alimentare cu aer fără a include un ventil de închidere ușor de atins și operat. Sursa de alimentare cu aer trebuie să fie lubrifiată. Este recomandat cu tărie să utilizați un filtru de aer, regulator și lubrificator (FRL) ca în Figura 1, deoarece acestea vor furniza aer curat, lubrifiat și la presiunea corectă în sculă. Puteți obține informații despre aceste echipamente de la furnizorul dvs. Dacă aceste echipamente nu sunt utilizate, atunci scula trebuie lubrifiată manual Pentru a lubrifia manual scula, deconectați conducta de aer și puneți 2 - 3 picături de ulei de motor pneumatic potrivit, de exemplu Fuji Kosan FK-20, Mobil ALMO 525 sau Shell TORCULA® 32, în capătul furtunului (admisia) aparatului. Reconectați scula la alimentarea cu aer și lăsați-o să funcționeze încet timp de câteva secunde pentru a permite aerului să pună uleiul în mișcare. Dacă scula este utilizată frecvent, lubrifiati-o zilnic sau atunci când începe să piardă putere.

Este recomandat ca presiunea aerului la nivelul sculei să fie de 6,2 bar (90 psi (r)) cât timp aceasta este în funcțiune. Scula poate funcționa la presiuni mai mici, dar niciodată mai mari de 6,2 bar (90 psi (r)).

Instructiuni de operare

1) Citiți toate instrucțiunile înainte de a utiliza această sculă. Toți operatorii trebuie să fie instruții complet în legătură cu utilizarea ei și să cunoască aceste reguli de siguranță. Toate operațiile de întreținere și reparații trebuie efectuate de către personal instruit.
2) Asigurați-vă că scula este deconectată de la alimentarea cu aer. Selectați un material abraziv potrivit și fixați-l pe discul de sprijin. Aveți grijă să centrați materialul abraziv pe acesta.
3) Când utilizati această sculă, purtați întotdeauna echipamentul de protectie obligatoriu.
4) Când șlefuiți, așezați întotdeauna scula pe piesa de lucru, apoi porniți-o. Îndepărtați întotdeauna scula de pe piesa de lucru înainte de oprire. Aceasta va preveni crestarea piesei de lucru din cauza vitezei excesive a materialului abraziv.

5) Îndepărtați întotdeauna alimentarea cu aer a mașinii de șlefuit înainte de montarea, reglarea sau îndepărtarea materialului abraziv sau a discului de sprijin.

6) Adoptați întotdeauna o poziție în care să aveți echilibru și/sau o poziție fermă și luați în considerare reacția la cuplu dezvoltată de mașina de șlefuit.

7) Utilizați numai piese de schimb corespunzătoare.

8) Asigurați-vă întotdeauna că materialul de șlefuit este fixat bine pentru a preveni deplasarea acestuia.

9) Verificați regulat dacă există uzură la nivelul furtunului și fitingurilor. Nu transportați scula ținând de furtun; aveți grijă întotdeauna să preveniți pornirea accidentală a sculei atunci când o transportați conectată la alimentarea cu aer.

10) Praful poate fi foarte inflamabil. Punga de colectare a prafului trebuie curățată sau înlocuită zilnic. Curățarea sau înlocuirea sacului garantează și performanța optimă.

11) Nu depășiți presiunea maximă recomandată a aerului. Utilizați echipamentul de protecție conform recomandărilor.

12) Scula nu este izolată electric. Nu o utilizați acolo unde există posibilitatea de intrare în contact cu conductori/piese aflate sub tensiune, conducte de gaz sau de apă etc. Verificați zona de lucru înainte de desfășurarea activității.

13) Aveți grijă să evitați contactul dintre elementele mobile ale sculei și piese de îmbrăcăminte, cravate, păr, lavete de curățat etc. În caz de contact, corpul va fi tras către piesa de lucru și componentele mobile ale aparatului, iar acest lucru poate fi foarte periculos.

14) Păstrați mâinile la distanță de discul rotativ în timpul utilizării.

15) Dacă scula pare că funcționează defectuos, scoateți-o imediat din funcțiune și solicitați repararea și întreținerea acesteia.

16) Nu lăsați scula să funcționeze liber fără a lua măsuri de precauție pentru protejarea oricăror persoane sau obiecte de posibila desprindere a materialului abraziv sau a discului.

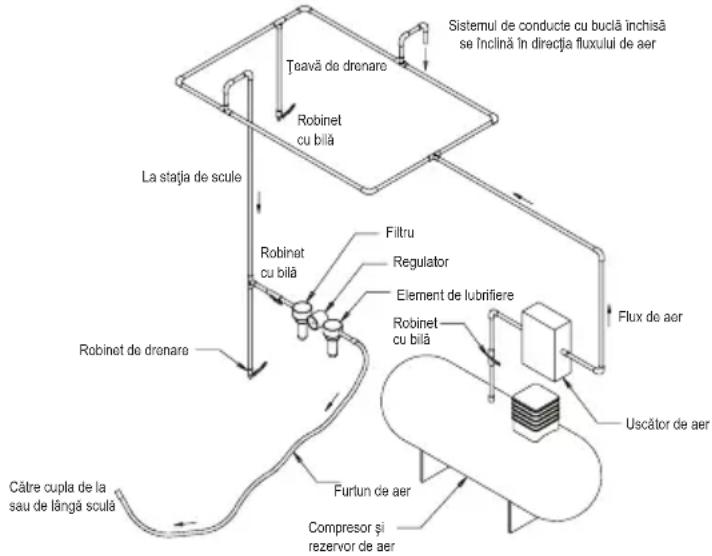


Configurație/Specificații produs: Mașina de șlefuit orbitală specială de 12.000 rpm

Orbită	Dimensiune disc mm (in.)	Tip de aspiratie	Număr model	Greutate netă produs kg (livre)	Înălțime mm (inch)	Lungime mm (inch)	Putere, W (CP)	Consum de aer, LPM (scfm)	*Nivel de zgomot dBA	*Nivel de vibrații m/s ^2	*Incertitudine K m/s ^2
2,5 mm (3/32 in.)	77 mm (3 in)	Fără aspiratie	ROS325NV	0,51 (1,12) 78	7 (3,10)	124,3 (4,90)	209 (0,28)	481 (17)	76,5 3,04 0,80
		Aspiratie centrală	ROS325CV	0,57 (1,26) 78	7 (3,10)	186,2 (7,30)	209 (0,28)	481 (17)	74,5 3,20 0,81
		Aspiratie auto-generată	ROS325DB	0,59 (1,30) 78	7 (3,10)	190,1 (7,05)	209 (0,28)	481 (17)	84,5 2,66 0,76
5,0 mm (3/16 in.)	77 mm (3 in)	Fără aspiratie	ROS350NV	0,60 (1,33) 85	0 (3,35)	124,3 (4,90)	209 (0,28)	481 (17)	74,0 2,70 1,40
		Aspiratie centrală	ROS350CV	0,66 (1,47) 85	0 (3,35)	186,2 (7,30)	209 (0,28)	481 (17)	76,0 2,30 1,20
		Aspiratie auto-generată	ROS350DB	0,68 (1,51) 85	0 (3,35)	190,1 (7,05)	209 (0,28)	481 (17)	88,0 2,80 1,40
Testul de zgomot este efectuat în conformitate cu EN ISO 15744:2008 – Mașini portabile manuale neelectrice – Cod de măsurare a zgomotului – Metodă tehnică (clasa de exactitate 2) și cu EN ISO 11203:2009 Acustică – zgomot emis de utilaje și echipamente – Stabilirea nivelurilor de presiune a emisiilor de zgomot la o stație de lucru și la alte distanțe specificate față de nivelul de putere a sunetului.
Testul de vibrații este efectuat în conformitate cu EN ISO 28927-3 – Mașini portabile manuale cu motor – Metode de testare pentru evaluarea emisiei de vibrații. Partea 3: Mașini de lustruit și mașini de șlefuit rotative, orbitale și orbitale speciale.

Specificațiile pot fi schimbate fără notificare prealabilă.

*Valorile specificate în tabel provin din teste efectuate în laborator în conformitate cu standardele și codurile declarate și nu sunt suficiente pentru evaluarea riscurilor. Valorile măsurate într-o anumită zonă de lucru pot fi mai mari decât cele declarate. Valorile efective ale expunerii și nivelul de risc sau accidentare la care este supus un individ sunt specifice pentru fiecare situație și depind de următorii factori: mediul înconjurător, modul de lucru al individului, materialul cu care se lucrează, configurația stației de lucru, precum și de timpul de expunere și condiția fizică a utilizatorului. KWH Mirka, Ltd. nu poate fi responsabilă pentru consecințele utilizării valorilor declarate în locul valorilor efective pentru expunere, pentru nicio evaluare individuală a riscurilor.

Mai multe informații despre sănătate ocupațională și siguranță pot fi obținute prin vizitarea următoarelor site-uri web: https://osha.europa.eu/en (Europa)

http://www.osha.gov (SUA)

Ghid de depanare

Simptom Cauză posibilă Solutie
Putere scăzută și/sau turație liberă scăzută	Presiune insuficientă a aerului Verificați presiunea din conducta de aer, la admisia mașinii de șlefuit, în timp ce scula funcționează în rotație liberă. Aceasta trebuie să fie de 6,2 bar (90 psi (r)/620 kPa).
	Amortizor(oare) înfundat(e) Consultați secțiurea „Demontarea carcasei” pentru informații despre demontarea amortizorului de zgomot. Articolul 38, amortizorul de zgomot, poate fi curățat sub jet de soluție de curățare adecvată, până când sunt eliminate particulele contaminante și murdăria care îl obturează. Dacă amortizorul de zgomot nu poate fi curățat corect, schimbați-l. Schimbați articolul 39, Elementul amortizorului de zgomot (consultați secțiunea „Montarea carcasei”)
	Sită de admisie colmatată Curățați sita de admisie cu o soluție de curățare adecvată. Dacă sita nu se curăță, înlocuiti-o.
	Una sau mai multe palete uzate sau deteriorate	Instalați un set complet de palete noi (pentru o funcționare corespunzătoare trebuie înlocuite toate paletele). Acoperiți toate paletele cu ulei de calitate pentru scule pneumatice. Consultați „Demontarea motorului” și „Montarea motorului”.
	Scurgerea de aer spre interior de la carcasa motorului este indicată de un consum de aer mai mare decât valoarea normală și de o viteză mai scăzută decât cea normală.	Verificați alinierea corespunzătoare a motorului și cuplarea inelului de blocare. Verificați dacă este deteriorată garnitura inelară din canelura inelului de blocare. Îndepăratați ansamblul motor și apoi reinstalați-l. Consultați „Demontarea motorului” și „Montarea motorului”.
	Componente de motor uzate Recondiționați motorul. Contactați Centrul de service autorizat Mirka.
	Rulmenții axului sunt uzați sau deteriorați înlocuiti rulmenții uzați sau deteriorați. Consultați secțiunile „Demontarea tijei de echilibru și a axului” și „Montarea rulmenților axului, AirSHIELDTM și a tijei de echilibru”.
Scurgerea aerului prin controlul vitezei și/sau tija supapei.	Arc de supapă, supapă sau scaun de supapă murdare, deteriorate sau îndoite.	Dezasamblați, inspectați și înlocuiti componentele uzate sau deteriorate. Consultați etapele 2 și 3 din secțiunea „Dezasamblarea carcasei” și etapele 2 și 3 din „Asamblarea carcasei”.
Operare cu vibrații/neregulată	Disc incorrect Utilizați numai discuri având dimensiunile și greutățile adecvate pentru aparat.
	Adăugarea de material de interfață sau a altor materiale	Utilizați numai material abraziv și/sau de interfață proiectate pentru aparat. Nu atașați nimic pe fața discului mașinii de șlefuit, care să nu fi fost special proiectat pentru utilizarea cu discul sau mașina de șlefuit.
	Lubrifiere necorespunzătoare sau acumulare de reziduuri străine.	Demontați mașina de șlefuit și curățați-o cu o soluție adecvată. Reasamblați mașina de șlefuit. (Consultați „Manualul de service”)
	Rulmenți de motor față/spate uzați sau deteriorați	Înlocuiti rulmenții uzați sau deteriorați. Consultați „Demontarea motorului” și „Montarea motorului”.
	În cazul mașinilor cu aspirație, este posibil să obțineți o aspirație prea puternică în timpul șlefuirii unei suprafețe netede, fapt care determină lipirea discului de suprafața de șlefuit.	În cazul mașinilor DB, adăugați șaibe suplimentare la axul discului pentru a mări distanța dintre disc și manta. În cazul mașinilor CV, reduceți aspirația cu ajutorul sistemului de aspirație și/sau adăugați șaibe suplimentare la disc.
