用户手册 ROS 325NV Mirka

符合性声明KWH Mirka Ltd.FI-66850 Jeppo, Finland声明,我们就与此声明有关的产品77毫米(3英寸)12,000rpm随机偏摆砂磨机(见特定型号的“产品配置/规格”表)承担的唯一责任是遵守以下标准或其他规范文件EN ISO 15744:2008。遵循89/392/EEC以及91/368/EEC、93/44/EEC和93/68/EEC修订指令和强化指令2006/42/EC的条款。
签发地和签发日期 公司 Stefan Sjöberg,首席执行官
操作说明包括—请阅读并遵守、工具的正确使用、工作地点、维修工具、操作说明、产品配置/规格表、零件页面、零件清单、砂磨机备件套件、故障排除指南		重要信息在安装、操作、维护或维修该工具之前,请仔细阅读这些说明。将这些说明保存在安全且方便取用的位置。
制造商/供应商KWH Mirka Ltd.FI-66850 Jeppo, Finland电话:[phone]传真:[phone]	所需的人员安全设备安全眼镜 呼吸面罩安全手套 听力保护装置
建议空气管路尺寸—最小10毫米 3/8英寸	建议最大软管长度8米 25英尺		气压最大工作压力 6.2 bar 90 psig建议最小 不适用 不适用

请阅读并遵守

1) OSHA 2206 “一般工业安全与健康法规” 1910 部分，提供方：文档管理者，政府印刷办公室；Washington DC 20402
2) ANSI B186.1 “使携式气动工具安全条例”，提供方：美国国家标准协会；1430 Broadway; New York, New York 10018
3）州与地方法规。

工具的正确使用

本砂磨机设计旨在使用专用砂轮对所有类型的材料进行砂磨，包括金属、木材、石材、塑料等。在没有咨询制造商或其授权供应商的情况下，不得将本砂磨机用于指定用途以外的用途。切勿使用工作速度低于12,000 rpm空载速度的备用磨盘。

工作地点

本工具可作为手持工具使用。始终建议站在牢固地面上使用本工具。它可位于任何位置，但是在使用之前，操作员必须位于稳固的位置，有一个坚实的抓地力和立足点，并且要注意砂磨机会产生扭矩反作用。参见“操作说明”部分。

投入使用

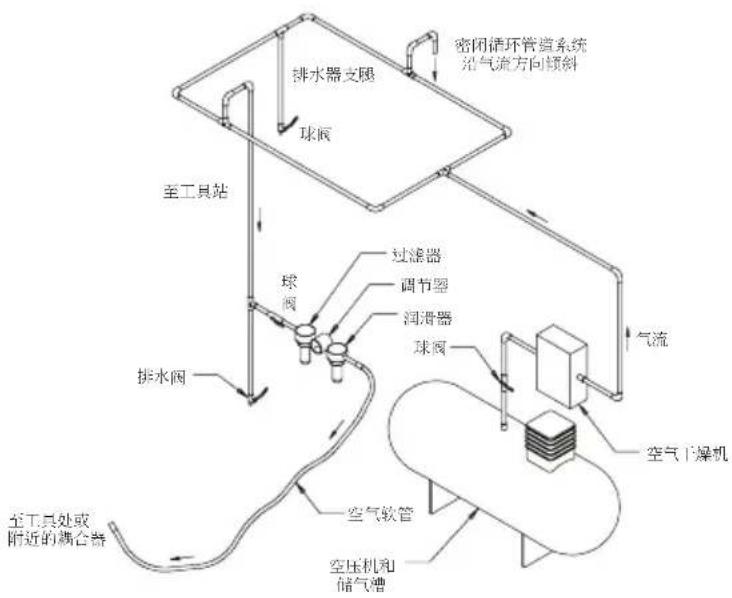

使用干净且经过润滑的气源，本工具在操纵杆完全压下的情况下运行时，在工具处测得的气压需达到 6.2 bar（90 psig）。建议使用经过认可的 10 毫米（3/8 英寸）× 8 米（25 英尺）最大长度空气管路。建议按照图 1 所示将工具连接到气源。

不要在没有采用易于触及和操作的空气切断阀的情况下将工具连接到空气管路系统。应对该气源进行润滑。强烈建议按照图1所示的方法来连接空气过滤器、调节器和润滑器（FRL），这样才能向工具提供干净、经过润滑且具有正确压力的空气。有关这些设备的详细信息，请咨询您的供应商。如果没有使用这些设备，那么应手动润滑工具。

要手动润滑工具，请断开空气软管，然后滴2到3滴适用的气动马达润滑油（例如Fuji Kosan FK-20、Mobil ALMO 525或Shell TORCULA®32）到机器的软管接头（进气口）。重新将木工具连接到气源，然后缓慢运转工具数秒钟，让空气推动油循环。如果频繁使用工具，那么每天都要对其进行润滑，或者在工具速度变慢或功率降低时润滑工具。

建议在本工具运行时将工具的气压保持在 6.2 bar (90 psig)。本工具可以在较低的气压下运行，但是绝不能超过 6.2 bar (90 psig)。

操作说明

1）在使用本工具之前请阅读所有说明。所有操作员都必须经过全面的工具使用培训，并且了解这些安全规则。所有维护和维修工作都必须由经过培训的人员进行。
2）确保工具与气源断开。选择适当的砂轮并将其固定在磨盘上。注意要将磨料放在磨盘的中间。
3）在使用木工具时，必须佩戴所需的安全设备。
4）在进行砂磨时，必须把工具放在工作台上，然后再启动工具。必须先把工具拿下工作台，然后再停止。这将防止工作台因磨料的多余速度而遭到刨削。
5）在安装、调节或取下磨料或磨盘之前，必须断开砂磨机的气源。
6）必须使用牢固的立足点和/或位置，并了解砂磨机产生的扭矩反作用。
7) 只使用正确的备件。
8）必须确保要进行砂磨的材料牢牢固定，防止其移动。
9) 定期检查软管和接头是否有磨损。拿起工具时，切勿拿着软管部分；在拿起连接至气源的工具时，必须小心谨慎，防止工具启动。
10）粉尘可能会高度易燃。应每天清洗或更换真空装置集尘袋。同时，清洗或更换集尘袋还可以确保最佳性能。
11）不得超过最大建议气压。使用建议的安全设备。
12）木工具没有电气绝缘。在可能接触到带电设备、天然气管道、水管等时，切勿使用。在操作之前检查操作区域。
13）注意要避免使衣服、领带、头发、清洁抹布等与本工具的移动零件缠绕在一起。否则，将导致身体被拉向工作台和机器的移动零件，就会非常危险。
14）在使用期间保持手远离旋转磨盘。
15）如果本工具有故障的迹象，请立即停止使用并安排检修和维修。
16）在未采取预防措施的情况下，切勿允许工具空载，以保护任何人或物体不会因砂轮或磨盘打滑而受到影响。

产品配置 / 规格：12,000 rpm 随机偏摆砂磨机

偏摆	磨盘尺寸毫米(英寸)	吸尘型	型号	产品净重千克(磅)	高毫米(英寸)	长毫米(英寸)	功率(马力)	耗气量 LPM(scfm)	*噪声等级dBA	*振动级 m/s^2	*不确定度K m/s^2
2,5 毫米(3/32 英寸)	77 毫米(3 英寸)	非吸尘型	ROS325NV	0,51(1,12)	78,7 (3,10)	124,3(4,90)	209 (0,28) 481	(17) 76,5 3	,04 0,80
		中央吸尘型	ROS325CV	0,57(1,26)	78,7 (3,10)	186,2(7,30)	209 (0,28) 481	(17) 74,5 3	,20 0,81
		自生吸尘型	ROS325DB	0,59(1,30)	78,7 (3,10)	190,1(7,05)	209 (0,28) 481	(17) 84,5 2	,66 0,76
5,0 毫米(3/16 英寸)	77 毫米(3 英寸)	非吸尘型	ROS350NV	0,60(1,33)	85,0 (3,35)	124,3(4,90)	209 (0,28) 481	(17) 74,0 2	,70 1,40
		中央吸尘型	ROS350CV	0,66(1,47)	85,0 (3,35)	186,2(7,30)	209 (0,28) 481	(17) 76,0 2	,30 1,20
		自生吸尘型	ROS350DB	0,68(1,51)	85,0 (3,35)	190,1(7,05)	209 (0,28) 481	(17) 88,0 2	,80 1,40
噪音测试的执行依据是 EN ISO 15741:2008 - 手持非电动工具 - 噪音测量法规 - 工程方法(2 级)和 EN ISO 11203:2009 声学 - 机械装置与设备排放出的噪音 - 在工作站和其他特定位置根据声强级确定发射声压级。振动测试的执行依据是 EN ISO 28927-3 - 手持便携式电动工具 - 振动排放评估适用的测试方法 - 第 3 部分:抛光机以及旋转、偏摆和随机偏摆砂磨机。

规格如有变更，恕不另行通知。

*表中所列值来自根据所述法规和标准进行的实验室测试，并不足以进行风险评估。在特定工作场所中测得的值可能比声明的值要大。实际接触值和个人受到的风险或伤害等级在每种情况下都不同，具体取决于周围的环境、个人工作的方式、加工的特定材料、工作站设计以及用户的接触时间和身体状况。对于使用声明值而不是实际接触值来对个人风险进行评估而导致的后果，KWII Mirka, Ltd. 将不承担任何责任。

更多职业健康和安全信息，请参见以下网站：

https://osha.europa.eu/en（欧洲）

http://www.osha.gov（美国）

故障排除指南

症状 可能的原因	解决方案
功率和/或空载速度较低。	气压不足。在工具以空载速度运行时,检查砂磨机进气口的空气管路压力。必须是6.2 bar(90 psig/620 kPa)。
	消声器堵住。请参见“外壳拆卸”一节,了解如何拆下消声器。第38号消声器可以使用干净、适当的洗涤液反向冲洗,直到所有污染物和阻塞物都被清除。如果消声器无法适当清洗,则将其更换。更换第39号物品—消声器嵌件(请参见“外壳拆卸”一节)。
	进气滤网堵住。使用干净、适当的洗涤液清洁进气滤网。如果滤网无法清洗,则将其更换。
	一个或多个叶片磨损或损坏。安装一整套新叶片(所有叶片都必须更换,以保证正常操作)。为所有叶片涂抹上优质的气动工具油。请参见“电机拆卸”和“电机组装”。
	高于正常气耗量以及低于正常速度时,表示电机外壳出现内部漏气情况。	检查电机是否适当对齐,密封圈是否适当接合。检查密封圈槽中的0型环是否损坏。拆下电机组件并重新安装。请参见“电机拆卸”和“电机组装”。
	电机零件磨损。彻底检修电机。联系Mirka授权服务中心。
	主轴轴承磨损或损坏。更换磨损或损坏的轴承。请参见“轴平衡器和主轴拆卸”和“主轴轴承、AirSHIELDTM和轴平衡器组装”。
速度控制装置和/或阀杆漏气。	阀簧、阀门或阀座受到污染、损坏或弯曲。	拆卸、检查并更换磨损或损坏的零件。请参见“外壳拆卸”第2和第3步及“外壳组装”第2和第3步。
振动/加工粗糙。	磨盘使用不当。仅使用针对本机设计的磨盘尺寸和重量。
	添加了接头磨盘或其他材料。仅使用针对本机设计的砂轮和/或接头。切勿将并非专门用于磨盘和砂磨机的东西,连接到砂磨机磨盘底面上。
	润滑不当或异物堆积。拆开砂磨机,并用适当的洗涤剂清洁。组装砂磨机。(请参见“维修手册”。)
	后或前电机轴承磨损或损坏。更换磨损或损坏的轴承。请参见“电机拆卸”和“电机组装”。
	对于吸尘性机器,如果在打磨平整表面时可能产生过多真空,导致磨盘粘在打磨表面上。	对于DB机器,为磨盘主轴添加额外的垫圈,会加大磨盘与护罩之间的间隙。对于CV机器,减少通过真空系统的真空和/或为磨盘增加额外的垫圈。
