KÄYTTÖOHJE ROS 325NV Mirka

Vaatimustenmukaisuusvakuutus

Oy KWH Mirka Ab

FIN-66850 Jepua

vakuuttaa omalla vastuullaan, että

77 mm (3") 12.000 k/min Epäkeskohiomakoneet (Katso kyseinen malli taulukosta "Laitekokoonpano/Tekniset tiedot"), joita tämä vakuutus koskee, ovat seuraavien standardien tai muiden normatiivisten asiakirjojen mukaisia: EN ISO 15744:2008. Direktiivin 89/392/ETY ja siihen direktiiveissä 91/368/ETY, 93/44/ETY ja 93/68/ETY säädettyjen lisäysten sekä konsolidoidun direktiivin

2006/42/EY ehtojen mukaisesti.

Jeppo 21.08.2014

Paikka ja aika Yritys Stefan Sjöberg, toimitusjohtaja

Käyttöohjeet

Sisältö – Lue ja noudata, Koneen oikea käyttö, Työasennot, Koneen käyttöönotto, Käyttöohjeet, Tuotteen kokoonpano/Tekniset tiedot, Koneen osat, Osaluettelo, Hiomakoneen varaosasarjat, Vianetsintäohjeet

Tärkeää

Lue nämä ohjeet huolellisesti ennen tämän koneen asennusta, käyttöä, huoltoa tai korjausta. Säilytä nämä ohjeet hyvin saata- villa turvallisessa paikassa.

C€

Valmistaja/Toimittaja

Oy KWH Mirka Ab

FIN-66850 Jepua

Puh: 020-760 2111

Fax: [phone]

Vaadittavat henkilönsuojaimet

Suojalasit Hengityksensuojain

Suojakäsineet Kuulonsuojaimet

Suositeltu paineilmajo- hdon koko - vähintään

10 mm 3/8 in

Suositeltu letkun enimmäispituus

8 metriä 25 jalkaa

Ilmanpaine

Enimmäistyöpaine 6,2 baria 90 psig Suositeltu vähimmäistyöpaine Ei saatavilla

Lue ja noudata

1) General Industry Safety & Health Regulations, Part 1910, OSHA 2206. Tilausosoite: Superintendent of Documents; Government Printing Office; Washington DC 20402
2) Safety Code for Portable Air Tools, ANSI B186.1. Tilausosoite: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018
3) Kansalliset ja paikalliset määräykset

Koneen oikea käyttö

Tämä hiomakone on suunniteltu kaikentyyppisen materiaalin, kuten metallin, puun, kiven, muovin jne. hiomiseen kyseiseen tarkoitukseen suunniteltua hiomapyöröä käyttäen. Älä käytä tätä hiomakonetta mihinkään muuhun kuin edellä määriteltyyn tarkoitukseen neuvottelematta valmistajan tai valmistajan valtuutta-man edustajan kanssa. Älä käytä alustalloja, joiden työstönopeus on alle 12.000 k/min.

Työasennot

Tämä kone on käsikäyttöinen. Konetta käytettäessä on aina suositeltavaa seisoa tukevalla alustalla. Kone voi käytettäessä olla missä asennossa tahansa edellyttäen, että käyttäjä seisoo tukevassa, tasapainoisessa asennossa, pitää koneesta varmalla otteella ja on tietoinen siitä, että kone voi kehittää yllättäviä ja voimakkaita vääntöliikkeitä. Katso kohta "Käyttöohjeet".

Koneen käyttöönotto

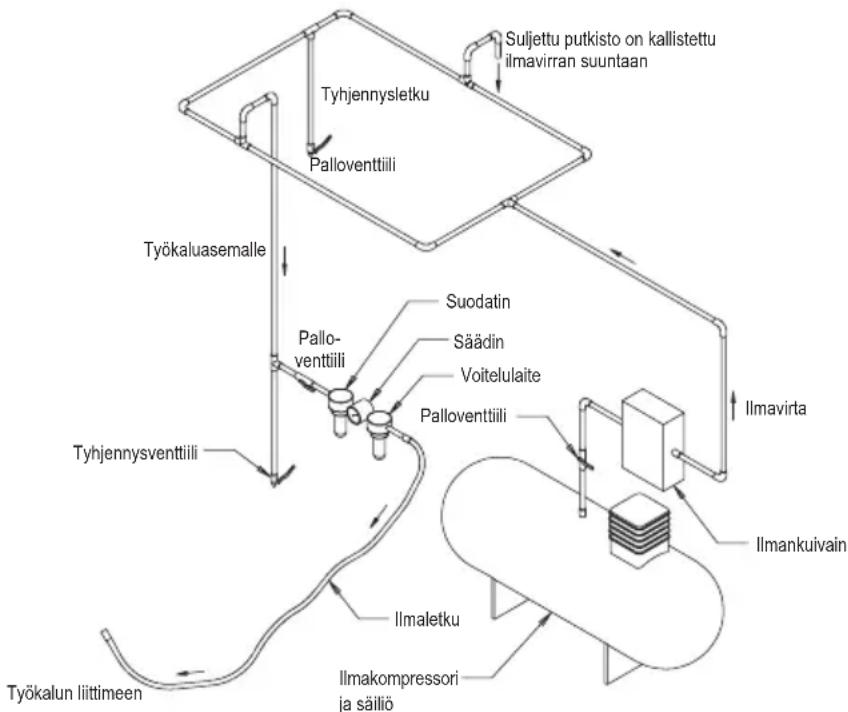

Käytä puhdasta, voideltua paineilmaa, jolla saadaan koneeseen mitattu 6,2 barin (90 psig) ilmanpaine koneen käydessä käynnistysvipu täysin alas painettuna. Suosittelemme käytettäväksi paineilmaletkua, jonka halkaisija on 10 mm (3/8") ja pituus enintään 8 m (25 jalkaa). Kone on suositeltavaa kytkeä paineilmalaitteeseen kuvan 1 mukaisesti.

Älä kytke konetta paineilmajärjestelmään ilman helppokäyttöistä hyvin käsillä olevaa sulkuventtiiliä. Konetta on käytettävä voidellulla paineilmalla. Erittäin suositeltavaa on käyttää suodatin/säädin/voiteluyksikköä (FRL) kuvan 1 osoittamalla tavalla niin, että koneeseen saadaan puhdasta, voideltua paineilmaa oikealla paineella. Yksityiskohtaista tietoa suositeltavista yksiköistä saat jälleenmyyjiltämme. Jos voiteluyksikköä ei käytetä, kone on voideltava käsin.

Voidellaksesi koneen käsin irrota paineilmaletku ja tipauta sen tuloliitäntään 2–3 tippaa koneeseen sopivaa paineilmamoottorin voiteluöljyä (esim. Fuji Kosan FK-20, Mobil ALMO 525 tai Shell TORCULA® 32). Kytke kone uudelleen tuloliitäntään ja anna sen käydä pienillä kierroksilla muutaman sekunnin ajan öljyn kierrät-tämiseksi. Jos konetta käytetään usein, toista voitelu päivittäin tai voitele se, jos kone alkaa käydä hitaammin tai menettää tehoaan. Suositeltava ilmanpaine konetta käytettäessä on 6,2 baria (90 psig). Konetta voidaan käyttää pienemmälläkin paineella, mutta ei koskaan yli 6,2 barilla (90 psig).

Käyttöohjeet

1) Lue kaikki ohjeet ennen koneen käyttöä. Kaikkien konetta käyttävien on osattava käyttää konetta ja tunnettava nämä turvamääräykset. Kaikki huolto- ja korjaustyöt on annettava koulutetun henkilöstön tehtäväksi.
2) Varmista, että kone on kytketty irti paineilmasyötöstä. Valitse sopiva hiomapyörö ja kiinnitä se pitävästi alustallaan. Keskitä hioma-pyörö huolellisesti alustallalle.
3) Käytä aina vaadittuja turvavarusteita käyttäessäsi tätä konetta.
4) Aseta kone aina hiottavan pinnan päälle ennen käynnistämistä. Nosta kone aina pois hiottavalta pinnalta ennen pysäyttämistä. Tämä

estää syvien urien muodostumisen hiottavaan pintaan hiomapyörön suuren nopeuden vuoksi.

5) Irrota paineilmaletku hiomakoneesta aina ennen hiomapyörön tai alustallan kiinnitystä, säätämistä tai irrotusta.

6) Seiso aina tukevassa asennossa konetta käyttäessäsi ja varaudu voimakkaisiin vääntöliikkeisiin, joita kone voi kehittää.

7) Käytä vain oikeita varaosia.

8) Varmista aina, että hiottava materiaali on kiinnitetty kunnolla paikoilleen niin, että se ei pääse liikkumaan työstettäessä.

9) Tarkasta letku ja liittimet säännöllisesti nähdäksesi, ovatko ne kuluneet. Älä kanna konetta letkusta. Varmista aina, ettei kone pääse käynnistymään, kun kannat sitä paineilmasyöttö kytkettynä.

10) Pöly voi olla erittäin helposti syttyvää. Pölypussi on tyhjennettävä tai vaihdettava päivittäin. Pölypussin tyhjennys tai vaihto varmistaa myös, että kone toimii optimaalisesti.

11) Älä ylitä suositeltua enimmäisilmanpainetta. Käytä turvavarusteita suositusten mukaisesti.

12) Kone ei ole sähköeristetty. Älä käytä sitä paikoissa, missä se voi joutua kosketuksiin sähkövirran, kaasuputkien, vesiputkien jne. kanssa. Tarkista työalue ennen työn aloittamista.

13) Pidä vaatteet, solmiot, hiukset, puhdistusrievut ja säiliö jne. loitolla koneen liikkuvista osista. Koneeseen tarttuessaan ne vetävät käyttäjää kohti työstettävää kohdetta ja koneen liikkuvia osia, mikä voi olla hyvin vaarallista.

14) Pidä kädet etäällä pyörivästä tallasta käytön aikana.

15) Jos koneessa ilmenee toimintahäiriö, poista kone välittömästi käytöstä ja toimita se huollettavaksi ja/tai korjattavaksi.

16) Ole varovainen käyttäessä konetta tyhjäkäynnillä estääksesi henkilö- tai esinevahingot, jos hiomapyörö tai alustalla irtoaa koneesta.

Laitekokoonpano/Tekniset tiedot: 12.000 rpm epäkeskohiomakone

Epäkeskollike	Alustallankokomm („)	Pölynpoisto Mallinumero	Tuotteennettopainokg (paunaa)	Korkeusmm („)	Pituusmm („)	Teho W(HV)	IlmakulutusLPM(scfm)	*ÄänitasodBA	*Tärinätasom/s ^2	*Epävarmuuskerroink/m/s ^2
2,5 mm(3/32“)	77 mm(3“)	Ei pölynpoistoa ROS	325NV	0,51 (1,12)	78,7(3,10)	124,3(4,90)	209(0,28)	481 (17)	76,5 3,04 0,80
		Pölynpoistojärjestelmä	ROS325CV	0,57 (1,26)	78,7(3,10)	186,2(7,30)	209(0,28)	481 (17)	74,5 3,20 0,81
		Pölypussi ROS325DB		0,59 (1,30)	78,7(3,10)	190,1(7,05)	209(0,28)	481 (17)	84,5 2,66 0,76
5,0 mm(3/16“)	77 mm(3“)	Ei pölynpoistoa ROS	350NV	0,60 (1,33)	85,0(3,35)	124,3(4,90)	209(0,28)	481 (17)	74,0 2,70 1,40
		Pölynpoistojärjestelmä	ROS350CV	0,66 (1,47)	85,0(3,35)	186,2(7,30)	209(0,28)	481 (17)	76,0 2,30 1,20
		Pölypussi ROS350DB		0,68 (1,51)	85,0(3,35)	190,1(7,05)	209(0,28)	481 (17)	88,0 2,80 1,40
Äänitasokoe on suoritettu EN ISO 15744:2008:n mukaisesti – Ei-sähkökäyttöiset käsikoneet – Melunmittausmenetelmä – Tekninen menetelmä(tarkkuusluokka 2) ja EN ISO 11203:2009 Akustiikka – Koneiden ja laitteiden melupäästö – Emissioäänenpainetasojen määrittäminen työskentelypaikalla jamuissa määrätyissä paikoissa äänitehotasosta laskemalla.Tärinätesti on suoritettu EN ISO 28927-3:n mukaisesti: Käsikoneet – Tärinäpäästön arvioinnin mittausmenetelmät – Osa 3: Kiillotuskoneet sekä pyörivät,epäkesko- ja tasohiomakoneet.

Pidätämme oikeuden teknisiin muutoksiin ilman ennakkoilmoitusta.

*Taulukon arvot on saatu laboratoriokokeista ilmoitettujen sääntöjen ja standardien mukaisesti eivätkä ne ole riittäviä riskien arviointiin. Tietyllä työpaikalla mitatut arvot voivat olla ilmoitettuja mittausarvoja korkeammat. Todelliset altistumisarvot sekä yksittäiselle henkilölle aiheutuvan riskin tai koetun haitan määrä riippuu kulloisestakin työtilanteesta, työympäristöstä, työskentelytavasta, työstettävästä materiaalista, työaseman suunnittelusta sekä altistumisajasta ja käyttäjän fyysisestä kunnosta. Oy KWH Mirka Ab:tä ei voida pitää vastuussa seurauksista, jos yksilölliseen riskinarviointiin käytetään ilmoitettuja arvoja todellisten altistumisarvojen sijasta.

Lisää työsuojelu- ja työturvallisuustietoja on saatavissa seuraavilta web-sivustoilta:

https://osha.europa.eu/en (Eurooppa)

http://www.osha.gov (USA)

Vianetsintäohjeet

Ongelma Mahdollinen	syy Toimenpide
Alhainen teho ja/tai pyörimisnopeus	Riittämätön ilmanpaine Tarkista syöttöpaine	hiomakoneen tulolitännästä,kun kone käy tyhjäkäyntiä. Se on oltava 6,2 baria (90 psig/620 kPa).
	Tukkeutuneet äänenvaimentimet Katso äänenvaimentimen irrotusohjeet kohdasta "Kotelon purkaminen". Äänenvaimennin (38) voidaan puhdistaa huuhtelemalla sitä sopivassa puhtaassa pesuliuoksessa, kunnes kaikki saasteet ja tukkeumat on poistettu. Jos äänenvaimenninta ei saa täysin puhtaaksi, se on vaihdettava uuteen. Vaihda äänenvaimentimen sisäosa (39) (ks. "Kotelon kokoonpano").
	Tukkeutunut tuloilmasuodatin Puhdista tuloilmasuodatin sopivalla, puhtaalla pesuliuoksella. Jos suodatin ei puhdistu, vaihda se uuteen.
	Lamellisiivistä yksi tai useampi kulunut tai katkennut.	Asenna täydellinen sarja uusia lamellisiipiä (jotta kone toimisi kunnolla, kaikki siivet on vaihdettava). Sivele kaikki siivet korkealaatuisella paineilmatyökaluille tarkoitetulla öljyllä. Katso "Moottorin purkaminen" ja "Moottorin kokoonpano".
	Moottorikotelossa sisäinen ilmavuoto, joka ilmenee normaalia runsaampana ilmankulutuksena tai normaalia hitaampana nopeutena.	Tarkasta moottorin sovitus ja lukkorenkaan kiinnitys. Tarkasta, onko lukkorenkaan urassa oleva O-rengas vaurioitunut. Irrota moottorikokoonpano ja asenna se uudelleen paikoilleen. Katso "Moottorin purkaminen" ja "Moottorin kokoonpano".
	Kuluneet moottorin osat Huollata moottori.	Ota yhteys Mirkan valtuuttamaan huoltoliikkeeseen.
	Kuluneet tai katkenneet karalaakerit. Vaihda kuluneet tai katkenneet laakerit. Katso "Tasapainoakselin ja karan purkaminen" ja "Karalaakerit, AirSHIELDTM sekä Tasapainoakselin asennus".
Ilmavuoto nopeudensäätimestä ja/tai venttiilin karasta.	Likainen, vioittunut tai taipunut venttiilin jousi, venttiili tai venttiilinistukka.	Pura, tarkasta ja vaihda kuluneet tai vioittuneet osat. Katso vaiheet 2 ja 3 kohdista "Kotelon purkaminen" ja "Kotelon kokoonpano".
Tärinä/epätasainen toiminta	Väärä alustalla Käytä vain koneeseen tarkoitettua tallakokoja ja -painoja.
	Väärä välilaippa tai muu materiaali. Käytä vain koneeseen tarkoitettua hiomapyöröä ja/ tai välilaippaa. Älä kiinnitä alustallaan mitään, mitä ei ole erityisesti tarkoitettu käytettäväksi kyseisen hiomakoneen ja alustallan kanssa.
	Virheellinen voitelu tai karstan muodostuminen	Pura hiomakone ja puhdista osat sopivalla puhdistusliuoksella. Kokoa hiomakone. (Ks. "Huolto-ohjeet")
	Kuluneet tai katkenneet takimmaiset tai etummaiset moottorilaakerit.	Vaihda kuluneet tai katkenneet laakerit. Katso "Moottorin purkaminen" ja "Moottorin kokoonpano".
	Hiottaessa pölyimuriin liitetyllä koneella tasaisella pinnalla koneeseen voi muodostua liian voimakas alipaine, joka aiheuttaa alustallan tarttumisen hiottavaan pintaan.	DB-koneissa on alustallan karaan lisättävä yksi tai useampia ylimääräisiä aluslevyjä alustallan ja suojuksen välyksen suurentamiseksi. CV-koneissa on keskusimurijärjestelmän alipainetta vähennettävä ja/ tai lisättävä yksi tai useampia ylimääräisiä aluslevyjä alustallaan.
