MANUAL DE USUARIO ROS 325NV Mirka

es Instrucciones de manejo 32

es | mx Instrucciones de manejo.....124

Declaración de conformidad

KWH Mirka Ltd.

66850 Jeppo, Finlandia

declara bajo su única responsabilidad que los productos

Lijadoras Rotorbitales de 77 mm (3 in.) y 12.000 rpm (ver la Tabla “Configuración/Especificaciones de Producto” para cada modelo concreto) a los que se refiere esta declaración son conformes a la(s) siguiente(s) normativa(s) u otro(s) documento(s) reglamentario(s) EN ISO 15744:2008. Siguiendo las provisiones de la norma 89/392/EEC y sus enmiendas en base a las directivas 91/368/EEC y 93/44/EEC 93/68/EEC y la directiva de consolidación 2006/42/EC.

Jeppo 21.08.2014

Lugar y fecha de emisión Compañía Stefan Sjöberg, Vicepresidente Ejecutivo

Instrucciones para el Operador

Incluye – Lea y Siga las Instrucciones, Uso Adecuado de la Herramienta, Superficies de Trabajo, Poniendo en Marcha la Herramienta, Instrucciones de Manejo, Tablas de Configuración de Producto/Especificaciones, Página de Piezas, Lista de Piezas, Juegos de Piezas de recambio de la Lijadora, Guía de Solución de Problemas

Importante

Lea detenidamente estas instrucciones antes de instalar, manejar o reparar esta herramienta. Guarde estas instrucciones en un lugar seguro y accesible.

C€

Fabricante/Proveedor

KWH Mirka Ltd. 66850 Jeppo, Finlandia Tfno.: [phone] Fax: [phone]

Equipo de Seguridad Personal Necesario

Gafas de Seguridad Máscaras Respiratorias

Guantes de Seguridad Protección de Oídos

Línea de Aire Recomendada Tamaño - Mínimo

10 mm 3/8 in

Máximo Recomendado Longitud de la Manguera

8 metros 25 pies

Presión del Aire

Máxima Presión en Funcionamiento 6,2 bar 90 psig Mínimo Recomendado NA NA

Lea y Siga las Instrucciones

1) General Industry Safety & Health Regulations, Part 1910, OSHA 2206, disponibles en: Superintendent of Documents; Government Printing Office; Washington DC 20402
2) Safety Code for Portable Air Tools, ANSI B186.1, disponible en: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018
3) Normativas Estatales y Locales.

Uso Adecuado de la Herramienta

Esta lijadora ha sido diseñada para lijar todo tipo de materiales, como por ejemplo metales, madera, piedra, plásticos, etc. utilizando un abrasivo que haya sido diseñado con este propósito. No utilice esta lijadora para ningún propósito que no esté entre aquellos especificados sin consultar antes con el fabricante o el proveedor autorizado del fabricante. No utilice platos de soporte cuya velocidad de funcionamiento sea inferior a una velocidad libre de 12.000 rpm

Superficies de Trabajo

Esta herramienta ha sido diseñada para uso portátil. Se recomienda siempre utilizar la herramienta estando de pie sobre un suelo estable. Puede utilizarse en cualquier posición, pero antes de dicho uso, el usuario debe estar en una posición segura, con una sujeción firme y los pies sobre un suelo estable, siendo consciente de que la lijadora puede desarrollar una reacción de par. Véase la Sección "Instrucciones de Manejo".y debe tener en cuenta que la lijadora puede desarrollar una reacción de torsión. Ver la sección de "Instrucciones de operación".

Poniendo a Punto la Herramienta

Utilice un suministro de aire limpio y lubricado que provea a la herramienta de una presión del aire medida de 6,2 bar (90 sig) cuando la herramienta esté en funcionamiento con la palanca presionada hasta el fondo. Se recomienda el uso de una línea de aire de uso autorizado y de una longitud máxima de 10 mm (3/8 in.) x 8 m (25 pies). Se recomienda conectar la herramienta al suministro de aire tal y como se muestra en la Figura 1.

No conecte la herramienta al sistema de línea de aire sin incorporar una válvula de cierre de aire fácil de alcanzar y de manejar. El suministro de aire debe estar lubricado. Se recomienda muy especialmente el uso de un filtro, regulador y lubricador (FRL)de aire tal y como se muestra en la Figura 1, ya que de este modo se tendrá un suministro de aire limpio y lubricado a la presión adecuada para la herramienta. Puede solicitar información sobre este tipo de equipamiento a su proveedor. En caso de no utilizarse dicho equipo, deberá lubricarse la herramienta manualmente.

Para lubricar manualmente la herramienta, desconecte la línea de aire y ponga 2 o 3 gotas de un aceite lubricante de motor neumático adecuado, como Fuji Kosan FK-20, Mobil ALMO 525 o Shell TORCULA® 32, en el interior del extremo de la manguera (entrada) de la máquina. Vuelva a conectar la herramienta al suministro de aire y ponga en marcha la herramienta despacio por unos segundos para que el aire haga circular el aceite. Si la herramienta se utiliza con frecuencia, lubríquela a diario, o bien lubríquela si nota que la herramienta empieza a perder o ralentizar su potencia.

Se recomienda que la presión del aire de la herramienta sea de 6,2 bar (90 psig) mientras la herramienta esté en funcionamiento. La herramienta puede funcionar a presiones más bajas, pero nunca por encima de 6,2 bar (90 psig.

Instrucciones de Manejo

1) Lea todas las instrucciones antes de utilizar esta herramienta. Todos los usuarios deben conocer a la perfección su uso y estar informados de estas normas de seguridad. Todas las reparaciones deben ser llevadas a cabo por personal autorizado.
2) Asegúrese de que la herramienta está desconectada del suministro de aire. Seleccione un abrasivo adecuado y asegúrelo sobre el plato de soporte. Con cuidado, centre el abrasivo sobre el plato de soporte.
3) Lleve puesto siempre el equipo de seguridad necesario cuando utilice esta herramienta.
4) En el momento de lijar, coloque siempre la herramienta sobre la superficie, y solo entonces ponga en marcha la herramienta. Retire siempre la herramienta de la superficie antes de parar. Esto evitará que se produzcan melladuras en la superficie debido a una velocidad excesiva del abrasivo.
5) Retire siempre el suministro de aire de la lijadora antes de encajar, ajustar o retirar el abrasivo o el plato de soporte.
6) Adopte siempre una posición firme de los pies y sea consciente de la reacción de par que desarrolla la lijadora.
7) Utilice únicamente las piezas de recambio adecuadas.
8) Asegúrese siempre de que el material a lijar está bien fijado para evitar que se mueva.
9) Compruebe regularmente la manguera y los herrajes por si acaso se desgastan. No sujete la herramienta por la manguera; evite siempre que la herramienta se ponga en marcha cuando la esté transportando con el suministro de aire conectado.
10) El polvo puede ser altamente combustible. La bolsa de recolección del extractor de polvo debe limpiarse o cambiarse a diario. La limpieza o recambio de la bolsa garantiza también un rendimiento óptimo.
11) No supere la máxima presión del aire recomendada. Utilice el equipo de seguridad siguiendo las recomendaciones.
12) La herramienta no dispone de aislamiento eléctrico. No la utilice en caso de que haya posibilidad de entrar en contacto con electricidad, tuberías de gas, tubos de agua, etc. Compruebe la zona de uso antes de utilizarla.
13) Tenga cuidado de evitar que las piezas móviles de la herramienta se enreden con prendas de ropa, corbatas, pelo, trapos de limpieza, etc. Si se enredaran, podrían atraer el cuerpo hacia la zona de trabajo y las piezas móviles de la herramienta, lo cual podría ser muy peligroso.
14) Mantenga las manos alejadas del plato giratorio durante su uso.
15) Si la herramienta da muestras de no funcionar correctamente, deje de utilizarla de manera inmediata y solicite su reparación.
16) No permita que la herramienta gire a velocidad libre y tome las precauciones necesarias para proteger a personas u objetos de la pérdida del abrasivo o el plato.

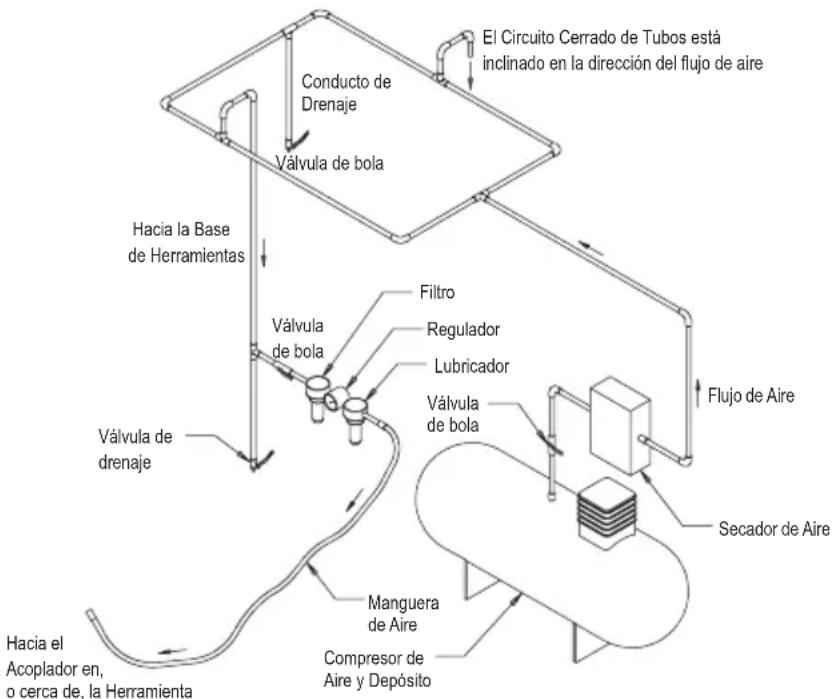


Configuración/Especificaciones de Producto: Lijadora Rotorbital de 12.000 rpm

Órbita	Tamaño del Plato mm (in.)	Tipo de Extractor de Polvo	Número de Modelo	Peso Neto del Producto kg (libras)	Altura mm (in)	Longitud mm (in)	Vatios de potencia (HP)	Consumo de Aire LPM (scfm)	*Nivel de Ruido dBA	Nivel de Vibración m/s2	*Incertidumbre Km/s2
2,5 mm (3/32 in,)	77 mm (3 in,)	No Aspirado ROS325NV		0,51 (1,12)	78,7 (3,10)	124,3 (4,90)	209 (0,28)	481 (17) 76,5 3	04 0,80
		Aspirado Central	ROS325CV	0,57 (1,26)	78,7 (3,10)	186,2 (7,30)	209 (0,28)	481 (17) 74,5 3	20 0,81
		Aspirado Autogenerado	ROS325DB	0,59 (1,30)	78,7 (3,10)	190,1 (7,05)	209 (0,28)	481 (17) 84,5 2	66 0,76
5,0 mm (3/16 in,)	77 mm (3 in,)	No Aspirado ROS350NV		0,60 (1,33)	85,0 (3,35)	124,3 (4,90)	209 (0,28)	481 (17) 74,0 2	70 1,40
		Aspirado Central	ROS350CV	0,66 (1,47)	85,0 (3,35)	186,2 (7,30)	209 (0,28)	481 (17) 76,0 2	30 1,20
		Aspirado Autogenerado	ROS350DB	0,68 (1,51)	85,0 (3,35)	190,1 (7,05)	209 (0,28)	481 (17) 88,0 2	80 1,40
El test de ruido se ha llevado a cabo conforme a la norma EN ISO 15744:2008 – Herramientas portátiles no eléctricas – Código de medición del ruido – Método técnico (grado 2) y EN ISO 11203:2009 Acústica – Ruido emitido por maquinarias y equipos – Establecimiento de los niveles de presión de sonido emitidos en una zona de trabajo y otras posiciones indicadas por el nivel de potencia del sonido.El test de vibración se ha llevado a cabo conforme a la norma EN ISO 28927-3 Herramientas portátiles eléctricas – Medición de la vibración del asa — Parte 3: Pulidoras y lijadoras rotatorias, orbitales y rotorbitales.

Especificaciones sujetas a cambios sin previa notificación.

*Los valores que establece la tabla son los del testado de laboratorio, de conformidad con los códigos y estándares indicados, y no son suficientes para la evaluación de riesgos. Los valores medidos en una zona de trabajo determinada pueden ser más altos que los declarados. Los valores reales de exposición y la cantidad de riesgo o daño experimentado por un individuo son únicos en cada situación y dependen del entorno circundante, de la forma en que trabaja dicho individuo, del material concreto en el que se trabaja y del diseño de la superficie de trabajo, así como del tiempo de exposición y de las condiciones físicas del usuario. KWH Mirka, Ltd. no se hace responsable de las consecuencias de utilizar los valores declarados, en vez de los valores reales de exposición, en una evaluación individual de los riesgos.

Se puede obtener más información sobre riesgos y seguridad laborales en las siguientes páginas web:

https://osha.europa.eu/en (Europa)

http://www.osha.gov (USA)

Guía de Solución de Problemas

Síntoma Posible Causa Solución
Potencia Baja y/o Velocidad Libre Baja	Presión del aire Insuficiente Compruebe la presión de la línea de aire en la Entrada de la Lijadora mientras la herramienta esté funcionando a velocidad libre. Debe ser de 6,2 Bar (90 psig/620 kPa).
	Silenciador(es) Obturado(s) Véase la sección “Desmontaje de la Carcasa” para la extracción del Silenciador. El artículo n° 38, Silenciador, se puede aclarar con una solución limpiadora adecuada y limpia hasta que todos las partículas contaminantes y obstructoras hayan sido eliminadas. Si el Silenciador no se puede limpiar como es debido, cámbielo por otro. Cambie el artículo n° 39 Inserto del Silenciador (ver la Sección “Montaje de la Carcasa”).
	Pantalla de Entrada Conectada Limpie la Pantalla de Entrada con una solución limpiadora adecuada y limpia. Si la Pantalla no queda limpia, cámbiela por otra.
	Una o más Paletas Gastadas o Rotas Instale un juego completo de Paletas nuevas (deben cambiarse todas las paletas para un funcionamiento adecuado). Recubra todas las paletas con un aceite de herramientas neumáticas de calidad. Véase “Desmontaje del Motor” y “Montaje del Motor”.
	Fuga interna de aire en la carcasa del Motor indicada por un consumo de aire mayor de lo normal y una velocidad inferior a lo habitual.	Compruebe que el Motor está bien alineado y el Anillo de Cierre bien ajustado. Compruebe el Anillo en forma de O dañado en el surco del Anillo de Cierre. Extraiga el Montaje del Motor y Reinstale el Montaje del Motor. Véase “Desmontaje del Motor” y “Montaje del Motor”.
	Piezas del Motor Gastadas Revise el Motor. Póngase en contacto con un Centro de Reparaciones de Mirka.
	Rodamientos de Husillo rotos o gastados. Cambie aquellos Rodamientos que estén gastados o rotos. Véase “Desmontaje del Nivelador del Eje y Husillo” y “Rodamientos de Husillo, AirSHIELDTM y Montaje del Nivelador del Eje”.
Fuga de aire a través del Control de Velocidad y/o del Vástago de la Válvula.	Muelle de Válvula, Válvula o Soporte de la Válvula.	Desmonte, inspeccione y cambie las piezas gastadas o dañadas. Ver Pasos 2 y 3 en “Desmontaje de la Carcasa” y Pasos 2 y 3 en “Desmontaje de la Carcasa”.
Vibración/Funcionamiento Brusco	Plato Incorrecto Utilice solamente Tamaños y Pesos de Plato diseñados para esta máquina.
	Adición de plato de interfaz u otros materiales Utilice solamente un abrasivo y/o interfaz diseñado para la máquina. No acople en la superficie del Plato de la Lijadora nada que no haya sido diseñado específicamente para ser utilizado con el Plato o la Lijadora.
	Lubricación inadecuada o acumulación de residuos externos.	Desmonte la Lijadora y límpiela con una solución de limpieza adecuada. Monte la Lijadora. (Ver “Manual de Reparaciones”)
	Rodamientos Frontales o Traseros del Motor rotos o gastados.	Cambie aquellos Rodamientos que estén gastados o rotos. Véase “Desmontaje del Motor” y “Montaje del Motor”.
	En el caso de las máquinas extractoras de polvo, es posible que un exceso de aspirado mientras se lija una superficie lisa pueda hacer que el plato se pegue a la superficie de lijado.	En el caso de las máquinas AA (aspirado autogenerado), añada una(s) arandela(s) extra al husillo del soporte para aumentar la brecha entre el plato y el revestimiento. En el caso de las máquinas AC (aspirado central), reduzca el aspirado por medio del sistema de aspirado y/o añada una(s) arandela(s) extra al soporte.

Mínimo recomendado NA NA

Leia e cumpra

Declaración de conformidad.

KWH Mirka Ltd.

declara que es de nuestra responsabilidad que los productos lijadora orbital con engranajes de 77 mm 12000 rpm (Ver la tabla de

"Especificación y configuración de productos" para modelos específicos) a los que se refiere esta declaración están en conformidad con los siguientes estándares u otros documentos normativos: EN ISO 15744:2008. Siguiendo las estipulaciones de 89/392/EEC con los agregados de las directivas 91/368/EEC y 93/44/EEC 93/68/EEC y la directiva consolidada 2006/42/EC

Jeppo 21.08.2014

Lugar y fecha de emisión Compañía Stefan Sjöberg, Vicepresidente Ejecutivo

Instrucciones para el operador

Incluye – Favor leer y cumplir, Uso apropiado de la herramienta, Estaciones de trabajo, Puesta en servicio de la herramienta, Instrucciones de operación, Tablas de especificaciones y configuración del producto, Hoja de piezas, Lista de piezas, Sets de repuestos para lijadoras, Guía de solución de problemas.

Importante

Lea estas instrucciones cui- dadosamente antes de instalar, operar, hacer mantenimiento o reparar esta herramienta. Mantenga estas instrucciones en un lugar seguro y accesible.

C€

Productor/proveedor

KWH Mirka Ltd.

66850 Jeppo, Finlandia

Tel: [phone]

Fax: [phone]

Equipo de seguridad personal requerido:

Protección ocular

Guantes de seguridad

Máscaras de protección

Protección para los oídos

Tamaño recomendado de la línea de aire – mínimo

10 mm 3/8 in

Recomendación del largo máximo de la manguera

8 meters 25 feet

Presión de aire

Presión máxima de trabajo 6,2 bar 90 psig

Mínimo recomendado NA NA psi

Favor leer y cumplir con:

1) General Industry Safety & Health Regulations, Part 1910, OSHA 2206, disponible de Sup't of Documents; Government Printing Office, Washington DC 20402.
2) Safety Code for Portable Air Tools, ANSI B 186.1 disponible de American National Standards Institute, Inc. 1430, Broadway, New York, NY 10018.
3 Regulaciones locales y del estado

Uso apropiado de la herramienta

Esta lijadora está diseñada para pulir todo tipo de materiales, o sea, metales, madera, piedra, plásticos, etc. usando abrasivos diseñados para tal fin. No use esta lijadora para otro propósito que el especificado sin consultar con el productor o con un proveedor autorizado. No use platos que tengan una velocidad de trabajo de menos de 12000 rpm de velocidad libre.

Estaciones de trabajo

Esta herramienta está hecha para funcionar como herramienta de mano. Siempre es recomendable que se use la herramienta parado sobre un suelo sólido. Puede usarse en cualquier posición, pero el operador debe en todo momento mantener una posición segura con un agarre firme, estar parado firmemente y debe tener en cuenta que la lijadora puede desarrollar una reacción de torsión. Ver la sección de "Instrucciones de operación".

Puesta en servicio de la herramienta

Use una fuente de aire limpia y lubricada que dé una presión de aire medida a nivel de herramienta de 6.2 bar /90 PS/ bar cuando la herramienta está en marcha con la palanca completamente presionada. Se recomienda usar una manguera de aire aprobada de 10 mm (3/8 pulg.) x 8 m (25 pies) de longitud máxima. Se recomienda que la herramienta se acople a la fuente de aire como se muestra en la figura 1.

No conecte la herramienta al sistema de aire sin incorporar una válvula fácil de alcanzar para cortar el flujo de aire. La fuente de aire debe estar lubricada. Es altamente recomendable que se use un filtro de aire, regulador y lubricador (FRL) tal como se indica en la figura 1 ya que esto permitirá proveer aire limpio y lubricado con la presión correcta a la herramienta. La información sobre estos equipos puede ser obtenida de su proveedor. Si no se usa este equipo, la herramienta deberá ser lubricada en forma manual.

Para lubricar la herramienta en forma manual desconecte la manguera de aire y ponga 2 o 3 gotas de aceite lubricante apropiado para motores neumáticos como Fuji Kosan FK-20, Mobil ALMO 525 o Shell TORCULA 32 en la entrada de la manguera a la máquina. Conecte nuevamente la herramienta a la fuente de aire y opere la herramienta lentamente durante unos segundos para permitir que el aire circule por el aceite. Si se usa la herramienta con mucha frecuencia, lubríquela diariamente o lubríquela cuando la herramienta comience a perder fuerza o velocidad.

Se recomienda que la presión del aire a nivel de herramienta sea 6.2 bar/90 PSI mientras la herramienta está en marcha. La herramienta puede funcionar a presiones más bajas pero nunca a más de 6.2 bar (90 psig).

Instrucciones de operación

1) Lea todas las instrucciones antes de usar esta herramienta. Todos los operadores deben estar entrenados en su uso y tener conocimientos de estas reglas de seguridad. Todo servicio y reparación debe llevarse a cabo por personal entrenado.
2) Asegúrese de que la herramienta está desconectada de la fuente de aire. Seleccione un abrasivo apropiado y colóquelo en el plato.
3) Use siempre los equipos de seguridad personal requeridos cuando usa esta herramienta.

4) Cuando vaya a lijar siempre coloque la herramienta sobre la superficie a trabajar y luego arranque la herramienta. Siempre retire la herramienta de la superficie antes de pararla. Esto evitará rayar la superficie debido a velocidad excesiva del abrasivo

5) Desconecte siempre la fuente de aire antes de montar, ajustar o retirar el abrasivo o el plato.

6) Mantenga siempre una postura firme y tenga en cuenta la reacción de torsión desarrollada por la lijadora.

7) Siempre use los repuestos correctos.

8) Asegúrese siempre de que el material a pulir está firmemente sujetado para impedir su movimiento.

9) Revise regularmente la manguera y las conexiones para prevenir el desgaste. No cargue la herramienta por la manguera; siempre tenga cuidado de no arrancar la herramienta cuando ésta se lleva con la manguera de aire conectada.

10) El polvo puede ser muy inflamable. La bolsa de acumulación de polvo deberá ser limpiada o repuesta diariamente. La limpieza o reposición de la bolsa también garantiza el mejor rendimiento posible.

11) No exceda la presión de aire máxima recomendada. Use el equipo de seguridad recomendado.

12) La herramienta no está aislada contra descargas eléctricas. No la use donde haya la posibilidad de que entre en contacto con cables eléctricos, tuberías de gas, tuberías de agua, etc. Revise el

13) Tome precauciones para que las partes movibles de la herramienta no alcancen ropa, pelo, trapos de limpieza, etc. Si se enreda tendrá como consecuencia que el cuerpo sea atraído hacia las partes movibles y puede ser muy peligroso.

14) Mantenga las manos alejadas del plato durante el uso.

15) Si la herramienta parece funcionar mal, suspenda su uso inmediatamente y haga servicio y reparación.

16) No permita que la herramienta funcione libre sin tomar precauciones para proteger a las personas u objetos de la pérdida del abrasivo o del plato.

Producto Configuración/Especificaciones: Lijadora Orbital con Engranajes 12,000 rpm

Orbita	Tamaño de plato mm (pulg.)	Tipo de aspiración	Número del modelo	Peso neto del producto kg (libras)	Altura mm (pulg)	Largo mm (pulg)	Electricidad vatios (HP)	Consumo de aireLPM (scfm)	*Nivel de ruid-odBA	*Nivel de vibración m/s2	*Factor de incertidumbre K m/s2
2,5 mm (3/32 pulg.)	77 mm (3 pulg.)	Sin Aspiración	ROS325NV 0	51 (1,12) 78,7	(3,10) 124,3 (4,90)	209 (0,28)	481 (17) 76,5	3,04 0,80
		Aspiración Central	ROS325CV 0	57 (1,26) 78,7	(3,10) 186,2 (7,30)	209 (0,28)	481(17) 74,5	3,20 0,81
		Aspiración Auto Generada	ROS325DB 0	59 (1,30) 78,7	(3,10) 190,1 (7,50)	209 (0,28)	481 (17) 84,5	2,66 0,76
5,0 mm (3/16 pulg.)	77 mm (3 pulg.)	Sin Aspiración	ROS350NV 0	60 (1,33) 85,0	(3,35) 124,3 (4,90)	209 (0,28)	481 (17) 74,0	2,70 1,40
		Aspiración Central	ROS350CV 0	66 (1,47) 85,0	(3,35) 186,2 (7,30)	209 (0,28)	481(17) 76,0	2,30 1,20
		Aspiración Auto Generada	ROS350DB 0	68 (1,51) 85,0	(3,35) 190,1 (7,50)	209 (0,28)	481 (17) 88,0	2,80 1,40
El test de ruido se ha llevado a cabo conforme a la norma EN ISO 15744:2008 – Herramientas portátiles no eléctricas – Código de medición del ruido – Método técnico (grado 2) y EN ISO 11203:2009 Acústica – Ruido emitido por maquinarias y equipos – Establecimiento de los niveles de presión de sonido emitidos en una zona de trabajo y otras posiciones indicadas por el nivel de potencia del sonido.El test de vibración se ha llevado a cabo conforme a la norma EN ISO 28927-3 Herramientas portátiles eléctricas – Medición de la vibración del asa — Parte 3: Pulidoras y lijadoras rotatorias, orbitales y rotorbitales.

Las especificaciones pueden estar sujetas a cambio sin previo aviso.

*Los valores estipulados en la tabla vienen de pruebas de laboratorio realizados en conformidad con códigos y estándares preestablecidos y no son suficientes para evaluar el riesgo. Los valores medidos en un lugar de trabajo específico pueden ser más altos que los valores declarados. Los valores efectivos expuestos y la cantidad de riesgo o daño sufrido por un individuo son únicos para cada situación y depende del medio ambiente, la forma en que cada individuo trabaja, el material específico usado, la posición de trabajo, así como al tiempo de exposición y la condición física del usuario. KWH Mirka, Ltd. no es responsable por las consecuencias de usar valores declarados en vez de valores reales de exposición para cualquier evaluación de riesgo.

Más información sobre salud ocupacional y seguridad pueden ser obtenidos de los siguientes sitios en la red:

https://osha.europa.eu/en (Europa)

http://www.osha.gov)

GUIA DE DETECCIÓN DE PROBLEMAS

Síntomas Posibles causas Solución
Bajo poder y baja velocidad en vacío	Presión de aire insuficiente Revise la línea	de presión de aire en la entrada a la lijadora mientras la herramienta está funcionando en vacío. Tiene que ser 6.2 Bar (90 psig/620 kPa).
	Silenciadores obstruidos Ver la sección	“Desmontaje de la carcasa” para sacar el silenciador. El artículo 38, silenciador, puede ser limpiado con una solución limpia y adecuada hasta que todas las impurezas y obstrucciones hayan sido removidas. Si el silenciador no puede ser limpiado apropiadamente, sustitúyalo. Cambie el artículo 39, silenciador, (ver la sección “Montaje de la carcasa”).
	Filtro de entrada obstruido Limpie el filtro	de entrada con una solución limpia y adecuada. Si el filtro no queda limpio, cámbielo.
	Una o más veletas rotas o desgasta-das	Instale un juego completo de veletas nuevas (todas las veletas tienen que ser cambiadas para un funcionamiento correcto). Cubra todas las veletas con aceite de buena calidad para herramientas neumáticas. Ver “Desmontaje del motor” y “Montaje del motor”.
	Fuga interna de aire en la carcasa del motor se muestra como un mayor con-sumo de aire y una velocidad menor de lo normal.	Revise si el motor y el aro de cierre están bien fijados. Revise si la arandela está dañada o está rayada. Saque el motor e instálelo de nuevo. Ver “Desmontaje del motor” y “Montaje del motor”.
	Partes del motor desgastadas Haga mantenimiento al motor. Contacte un centro de servicio autorizado de Mirka.
	Rodamientos del tornillo de sujeción desgastados o rotos.	Cambie los rodamientos desgastados o rotos. Ver “Desmontaje del eje de contrapeso y tornillo de sujeción” y “Montaje del rodamiento del tornillo de sujeción, AirSHIELDTM y el eje de contrapeso”.
Fuga de aire a través del control de velocidad y/o el alojamiento de válvula	Resorte de válvula, válvula o asiento de válvula sucio, roto o doblado.	Desmonte, inspeccione y cambie partes gasta-das o rotas. Ver pasos 2 y 3 en “Desmontaje de la carcasa” y pasos 2 y 3 de “Montaje de la carcasa”.
Vibraciones/ Funcionamiento irregular	Plato incorrecto. Use solamente los tamaños y pesos diseñados para la máquina.
	Otros materiales acoplados. Solo use abrasivos y/o acoplados diseñados para la máquina. No adapte nada a la superficie del plato que no ha sido diseñado para ser usado con el plato y la lijadora.
	Lubricación impropia o acumulación de partículas extrañas.	Desmonte la lijadora y limpie con alguna solución adecuada. Arme la lijadora. (Ver “Instrucciones de servicio”)
	Rodamientos frontales o posteriores desgastadas o rotas	Cambie los rodamientos rotos o dañados. Ver “Desmontaje del motor” y “Montaje del motor”.
	Para las máquinas con aspiración es posible tener demasiado vacío cuando se lija una superficie plana, teniendo como consecuencia que el disco se pegue a la superficie que se está lijando.	Para las máquinas de aspiración auto generada se ponen chapas adicionales en el eje de sujeción para aumentar el espacio entre el plato y el protector. Para las máquinas de aspiración central se reduce el vacío a través del sistema de vacío y/o se pone chapas adicionales en el plato.
