BEDIENUNGSANLEITUNG ROS 325NV Mirka

de Bedienungsanleitung 20

Konformitätserklärung

KWH Mirka Ltd.

66850 Jeppo, Finnland

erklärt in eigener Verantwortung, dass die Produkte

77 mm (3 Zoll) 12.000 rpm Exzenterschleifer (Siehe „Tabelle „Technische Daten“ für

das entsprechende Modell), auf das sich diese Erklärung bezieht, mit der/den folgenden Norm(en) oder anderen normativen Dokument(en) übereinstimmt: EN ISO 15744:2008. Die Bestimmungen der 89/392/EWG, ergänzt durch die Richtlinien 91/368/EWG, 93/44/EWG und 93/68/EWG und die

konsolidierte Richtlinie 2006/42/EG werden befolgt.

Jeppo 21.08.2014

Ort und Datum Unternehmen

MIRKA

Stefan Sjöberg, Leitender Geschäftsführer

Gebrauchsanweisung

Inhalt: Anweisungen bitte lesen und befolgen, Korrekte Bedienung des Werkzeugs, Arbeitsplatz, Inbetriebnahme, Bedienungsanleitung, Tabellen für Produktkonfiguration/-spezifikation, Teileseite, Bauteilliste, Ersatzteil-Sets für Schleifmaschinen, Fehlerbehebung

Wichtig

Lesen Sie diese Sicherheits- und Bedienungsanleitungen sorgfältig durch, bevor Sie dieses Gerät in Betrieb nehmen oder warten. Bewahren Sie diese Bedienungsanleitung sorgfältigund griffbereit auf.

C€

Hersteller/Lieferant

KWH Mirka Ltd.

66850 Jeppo, Finnland

Tel.: + 358 20 7602111

Fax: [phone]

Erforderliche persönliche Schutzausrüstung

Schutzbrille

Schutzhandschuhe Gehörschutz

Atemschutzmaske

Empfohlener Luftschlauch

Größe – Minimum

10 mm 3/8 Zoll

Empfohlene maximale

Schlauchlänge

8 Meter

Luftdruck

Maximaler Betriebsdruck 6,2 bar 90 psig

Empfohlener Mindestdruck NA NA

Bitte lesen und beachten

1) Allgemeine Unfallverhütungs- und Gesundheitsvorschriften, Teil 1910, OSHA 2206, erhältlich bei: Superintendent of Documents; Government Printing Office; Washington DC 20402
2) Sicherheitscode für tragbare Druckluftwerkzeuge, ANSI B186.1 erhältlich bei: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018
3) Nationale und örtliche Bestimmungen.

Bestimmungsgemäße Verwendung

Diese Schleifmaschine ist für das Schleifen unterschiedlicher Materialarten, wie z. B. Metalle, Holz, Stein, Kunststoffe usw. vorgesehen, wobei ein für den jeweiligen Zweck geeignetes Schleifmittel zu verwenden ist. Diese Schleifmaschine darf nicht ohne Rücksprache mit einem vom Hersteller autorisierten Händler für einen anderen als den angegebenen Zweck verwendet werden. Es dürfen keine Schleifteller verwendet werden, deren Betriebsgeschwindigkeit unter 12.000 U/min liegt.

Arbeitsplätze

Das Werkzeug ist als handgehaltenes Werkzeug vorgesehen. Es wird stets empfohlen, dass der Benutzer bei der Verwendung des Werkzeugs auf einem festen Untergrund steht. Das Werkzeug kann in jeder Position verwendet werden, der Benutzer muss aber vor jeder Verwendung sicher und rutschfest stehen und das Werkzeug fest in der Hand halten. Außerdem muss er jederzeit darauf gefasst sein, dass die Schleifmaschine ein Rückschlagmoment ausüben kann. Siehe Abschnitt „Bedienungsanleitung“. liegt.

Inbetriebnahme des Werkzeugs

Benutzen Sie eine saubere geschmierte Luftversorgung, die der Maschine einen gemessenen Luftdruck von 6,2 bar /90 psig unter Vollast geben kann. Es wird empfohlen, einen zugelassenen Luftschlauch von ∅10 mm (3/8 Zoll) x 8 m maximaler Länge zu benutzen. Es wird empfohlen, das Gerät mit der Druckluftversorgung so zu verbinden wie auf Bild 1 gezeigt.

Verbinden Sie das Gerät nicht mit der Druckluftversorgung, ohne ein leicht erreichbares und einfach zu bedienendes Absperrventil angebracht zu haben. Die Druckluft muss geschmiert sein. Es wird dringend empfohlen, ein FRL, d.h. einen kombinierten Filter, Regler und Schmierer zu verwenden, siehe Bild 1. Dieser sorgt dafür, dass das Gerät saubere, geschmierte Luft mit dem richtigen Druck bekommt. Weitere Informationen über diese Ausrüstung bekommen Sie von Ihrem Händler. Ohne ein FRL muss das Gerät manuell geschmiert werden.

Um das Gerät manuell zu schmieren, nehmen Sie den Druckluftschlauch ab und geben 2-3 Tropfen eines pneumatischen Motorenschmieröls, wie z.B. Fuji Kosan FK-20, Mobil ALMO 525 oder Shell TORCULA® 32 in das Schlauchende (Einlass) der Maschine. Danach das Gerät wieder an die Druckluft anschließen und langsam einige Sekunden laufen lassen, sodass die Luft das Öl verteilen kann. Falls das Gerät öfters gebraucht wird, muss es täglich geschmiert werden, jedoch spätestens dann, wenn es langsamer wird oder Kraft verliert.

Es wird empfohlen, dass der Betriebsluftdruck 6,2 bar/90 psig beträgt. Das Gerät kann mit niedrigeren Drücken arbeiten, aber niemals mit einem höheren Druck als 6,2 bar/ 90 PSI.

Bedienungsanleitung

1) Bitte lesen Sie die Bedienungsanleitung durch, bevor Sie das Gerät in Betrieb nehmen. Alle Benutzer müssen in die Handhabung des Gerätes eingewiesen werden und die Sicherheitsbestimmungen kennen. Alle Wartungs- und Reparaturarbeiten dürfen nur von qualifiziertem Personal ausgeführt werden.
2) Unterbrechen Sie die Druckluftzufuhr des Gerätes. Wählen Sie eine passende Schleifscheibe und befestigen Sie diese am Schleifteller.

Achten Sie darauf, dass Sie das Schleifpapier mittig auf dem Schleifteller zentrieren.

3) Tragen Sie immer die geforderte Schutzausrüstung, wenn Sie das Gerät benutzen.

4) Beim Schleifen das Gerät vor dem Starten immer zuerst auf der Arbeitsfläche aufsetzen und immer von der Arbeitsfläche wegnehmen, bevor es gestoppt wird. Dies verhindert eine Aushöhlung der Oberfläche durch eine Übergeschwindigkeit der Schleifscheibe.

5) Immer die Druckluftzufuhr zur Schleifmaschine unterbrechen, bevor Sie eine Schleifscheibe wechseln oder sonstige Arbeiten am Schleifteller ausführen.

6) Sie müssen unbedingt immer stabil stehen und/oder eine stabile Position eingenommen haben und immer darauf gefasst sein, dass die Schleifmaschine ein Rückschlagmoment ausüben kann.

7) Es dürfen nur ordnungsgemäße Ersatzteile verwendet werden.

8) Stellen Sie immer sicher, dass das zu schleifende Material sicher befestigt ist, damit es sich nicht bewegen kann.

9) Überprüfen Sie Schlauch und Anschlussstücke regelmäßig auf Beschädigungen. Tragen Sie das Werkzeug niemals am Schlauch und stellen Sie unbedingt sicher, dass das Werkzeug nicht startet, während es getragen wird und an die Druckluftquelle angeschlossen ist.

10) Staub kann sehr feuergefährlich sein. Der Beutel des Industriesaugers muss gereinigt oder täglich ausgetauscht werden. Das Reinigen oder Austauschen des Beutels garantiert außerdem einen einwandfreien Betrieb des Geräts.

11) Verwenden Sie niemals einen höheren als den maximal zugelassenen Luftdruck. Verwenden Sie unbedingt die empfohlene Sicherheitsausrüstung.

12) Das Werkzeug ist elektrisch nicht isoliert. Verwenden Sie es nicht an Orten, an denen die Möglichkeit besteht, dass es mit unter Spannung stehenden Stromleitungen, Gasrohren, Wasserrohren usw. in Berührung kommt. Überprüfen Sie das Arbeitsumfeld vor Beginn der Arbeit.

13) Passen Sie auf, dass sich Kleidung, Krawatte, Haar, Putzlappen usw. nicht in den beweglichen Teilen des Werkzeugs verfangen. Sollte sich etwas verfangen, wird der Körper an das Werkstück und die beweglichen Teile der Maschine herangezogen, was sehr gefährlich sein kann.

14) Die Hände dürfen während des Schleifvorgangs die sich drehende Scheibe unter keinen Umständen berühren.

15) Wenn das Werkzeug eine Störung zu haben scheint müssen Sie es sofort außer Betrieb nehmen und dafür sorgen, dass es gewartet und repariert wird.

16) Erhöhen Sie nicht die Geschwindigkeit des Werkzeugs, ohne zuvor Sicherheitsmaßnahmen zum Schutz von Personen oder Objekten vor sich lösenden Schleifpapieren oder -tellern durchgeführt zu haben.

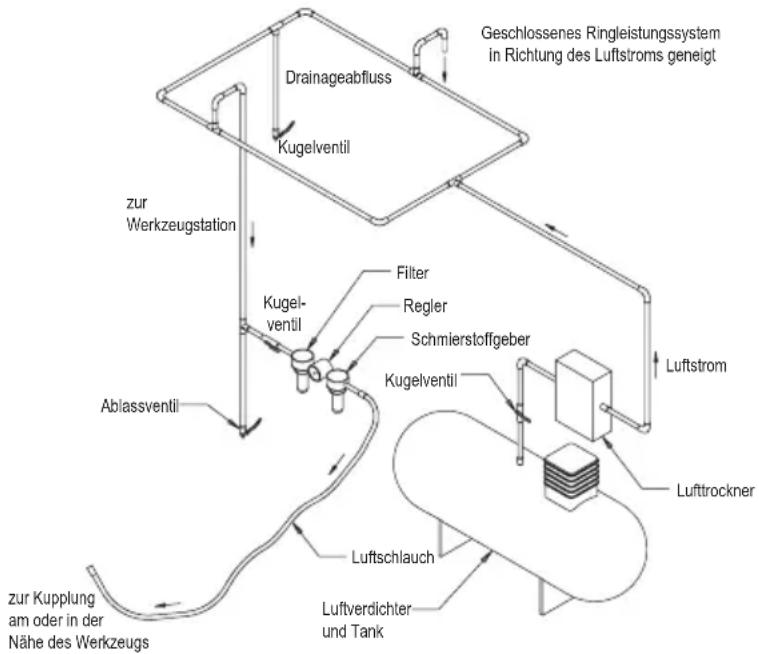


Produktkonfiguration/Spezifikationen: 12.000 rpm Exzenterschleifer

Hub	Scheiben-größemm (Zoll)	Absaugung	Modellnummer	Produktnettogewichtkg (Pfund)	Höhemm (Zoll)	Längemm (Zoll)	LeistungWatt (PS)	Luft-verbrauchl/min(scfm)	*Schallpegel dBA	*Vibra-tionslevelm/s2	*Unsicher-heitsfaktorKm/s2
2,5 mm(3/32 Zoll)	77 mm (3")	Ohne NV RO	OS325NV 0,51	(1,12) 78,7 (3,10)	124,3 (4,90)	209 (0,28) 481	(17) 76,5 3,04	0,80
		Zentral CV RO	OS325CV 0,57	(1,26) 78,7 (3,10)	186,2 (7,30)	209 (0,28) 481	(17) 74,5 3,20	0,81
		Eigen DB RO	OS325DB 0,59	(1,30) 78,7 (3,10)	190,1 (7,50)	209 (0,28) 481	(17) 84,5 2,66	0,76
5,0 mm(3/16 Zoll)	77 mm (3")	Ohne NV RO	OS350NV 0,60	(1,33) 85,0 (3,35)	124,3 (4,90)	209 (0,28) 481	(17) 74,0 2,70	1,40
		Zentral CV RO	OS350CV 0,66	(1,47) 85,0 (3,35)	186,2 (7,30)	209 (0,28) 481	(17) 76,0 2,30	1,20
		Eigen DB RO	OS350DB 0,68	(1,51) 85,0 (3,35)	190,1 (7,50)	209 (0,28) 481	(17) 88,0 2,80	1,40
Der Schaltest wurde gemäß EN ISO 15744:2008 - Handgehaltene nicht-elektrisch betriebene Maschinen - Geräuschmessverfahren - Verfahren der Genauigkeitsklasse 2 und EN ISO 11203:2009 Akustik – Geräuschabstrahlung von Maschinen und Geräten – Bestimmung von Emissions-Schalldruckpegeln am Arbeitsplatz und an anderen festgelegten Orten aus dem Schalleistungspegel ausgeführt.Der Schwingungstest wurde gemäß ISO 28927-3 ausgeführt, Handgehaltene motorbetriebene Maschinen - Messverfahren zur Ermittlung der Schwingungsemission – Teil 3: Poliermaschinen sowie Rotationsschleifer, Schwingschleifer und Exzenterschleifer.

Spezifikationen können zu jeder Zeit ohne vorausgegangene Ankündigung geändert werden.

*Die Werte in den Tabellen stammen von Laborprüfungen in Übereinstimmung mit angegebenen Richtlinien und Grundnormen und sind nicht für eine Risikoschätzung ausreichend. Die Werte an einem bestimmten Arbeitsplatz können höher als die erklärten Werte sein. Die tatsächlichen Werte und die Größe von Risiko oder Verletzung, die eine Person erlebt, sind für jede Situation einmalig und von der Umgebung, der Art und Weise wie eine Person arbeitet, mit welchem Material, vom Arbeitsplatz sowie von der Arbeitsdauer und der körperlichen Konstitution des Benutzers abhängig. KWH Mirka, Ltd. kann nicht verantwortlich gemacht werden für eventuelle Konsequenzen, falls deklarierte Werte gebraucht werden, statt der tatsächlich auftretenden Werte für jede einzelne Gefährdungsabschätzung.

Weitere Informationen über Arbeitsgesundheit und -sicherheit sind von den folgenden Webseiten erhältlich: https://osha.europa.eu/en (Europa) http://www.osha.gov (USA)

Fehlerbehebung

Symptom Mögliche Ursache Lösung
Niedrige Kraft und/oder niedrige freie Drehzahl	Ungenügender Luftdruck Den Luftdruck am Einlass	der Schleifmaschine kontrollieren, während das Gerät mit freier Drehzahl läuft. Er muss 6,2 Bar (90 psig/620 kPa) betragen.
	Schalldämpfer zugesetzt. Im Abschnitt „Demontage	des Gehäuses“ wird beschrieben, wie man den Schalldämpfer ausbaut. Der Schalldämpfer Teil Nr. 38 kann mit einer sauberen, passenden Reinigungslösung gespült werden, bis alle Verschmutzungen und Verstopfungen entfernt sind. Falls der Schalldämpfer nicht ordnungsgemäß gereinigt werden kann, muss er ausgetauscht werden. Teil 39, Schalldämpfereinsatz, ersetzen (wird im Abschnitt „Montage des Gehäuses“ beschrieben).
	Verstopfter Lufteinlassfilter Den Lufteinlassfilter mit einer sauberen, geeigneten Lösung reinigen. Falls der Lufteinlassfilter nicht sauber wird, muss er ausgetauscht werden.
	Ein oder mehrere Blätter abgenutzt oder gebrochen	Ein komplettes Set an neuen Blättern installieren (für einen optimalen Betrieb müssen alle Blätter ausgetauscht werden). Alle Blätter mit einem Qualitätsöl für pneumatische Geräte bestreichen. Beschreibung in den Abschnitten „Demontage des Motors“ und „Montage des Motors“.
	Luft-Leckage im Motorgehäuse, zu erkennen an überhöhtem Luftverbrauch und niedriger Drehzahl.	Kontrollieren Sie, ob der Motor richtig justiert ist und der Verschlussring ordentlich sitzt. Kontrollieren Sie, ob der O-Ring in der Verschlussringnut beschädigt ist. Den Motor demontieren und wieder montieren. Beschreibung in den Abschnitten „Demontage des Motors“ und „Montage des Motors“
	Teile des Motors abgenutzt Den Motor überholen.	Ein autorisiertes Mirka Service Center kontaktieren.
	Abgenutzte oder gebrochene Spindellager Die abgenutzten oder gebrochenen Lager austauschen. Beschreibung in den Abschnitten „Demontage von Achsenstabilisator und Spindel“ und „Spindellager, AirSHIELDTM und Montage von Achsenstabilisator“.
Luft entweicht aus Geschwindigkeitsregelung und/oder Ventilschaft.	Ventilschaft, Ventil oder Ventilsitz schmutzig, gebrochen oder verbogen.	Abgenutzte oder beschädigte Teile demontieren, prüfen und ersetzen. Beschreibung in Schritt 2 und 3 in „Demontage des Gehäuses“ und Schritt 2 und 3 in „Montage des Gehäuses“
Starke Vibrationen oder unruhiger Lauf	Falsche Schleifscheibe Nur Schleifscheiben von richtiger Größe und korrektem Gewicht verwenden, die für die Maschine vorgesehen sind.
	Hinzufügen von Zwischenteller oder anderen Materialien	Nur Schleifscheiben von richtiger Größe und korrektem Gewicht verwenden, die für die Maschine vorgesehen sind. Keine Komponenten an der Schleifmaschine befestigen, die nicht eigens für den Gebrauch mit Scheibe und Schleifmaschine vorgesehen sind.
	Unzureichende Schmierung oder Verschmutzung durch Aufbau von Fremdstoffen.	Die Schleifmaschine demontieren und mit einer geeigneten Reinigungslösung reinigen. Die Schleifmaschine montieren. (Beschreibung im „Wartungshandbuch“)
	Abgenutzte oder gebrochene Motorlager Die abgenutzten oder gebrochenen Lager austauschen. Beschreibung in den Abschnitten „Demontage des Motors“ und „Montage des Motors“.
	Bei Maschinen mit Eigen DB besteht die Möglichkeit, dass ein Unterdruck entsteht, wenn eine ebene Oberfläche geschliffen wird. Dies bewirkt dass die Scheibe auf der Schleiffläche hängen bleibt.	Bei Maschinen mit Eigen DB eine zusätzliche Unterlegscheibe an der Scheibenspindel montieren, um den Zwischenraum zwischen Scheibe und Mantel zu vergrößern. Bei Maschinen mit Zentral CV das Vakuum über das Vakuumsystem reduzieren und/oder eine zusätzliche Unterlegscheibe am Schleifteller montieren.
