BRUKSANVISNING ROS 325NV Mirka

Overensstemmelseserklæring

KWH Mirka Ltd.

66850 Jeppo, Finland

erklærer på eget ansvar at produktene

77 MM (3") 12 000 o/min elektriske eksenterslipere (se tabellen "Produktkonfigurasjon/Spesifikasjoner" for

bestemt modell) som denne erklæringen gjelder, er i samsvar med følgende standarder eller andre normative dokumenter EN ISO

15744:2008. I samsvar med bestemmelsene i 89/392/E∅F med endringer i direktivene 91/368/E∅F, 93/44/E∅F og 93/68/E∅F og direk-

tivbekjentgjørelse 2006/42/EF

Jeppo 21.08.2014

Sted og utstedelsesdato Selskap Stefan Sjöberg, viseadministrerende direktør

Betjeningsinstruksjoner

Innhold – Les og overhold følgende, Korrekt bruk av verktøyet, Arbeidsplasser, Ta verktøyet i bruk, Betjeningsinstruksjoner, Tabeller for produktkonfigurasjon/spesifikasjoner, Deleside, Deleliste, Reservedelssett til slipemaskinen, Feilsøkings-veiledning

Viktig

Les disse instruksjonene grundig før installasjon, bruk, service eller reparasjon av dette verktøyet. Oppbevar disse instruksjonene på et trygt, lett tilgjengelig sted.

C€

Produsent/leverandør

KWH Mirka Ltd.

66850 Jeppo, Finland

Tlf.: [phone]

Påkrevet personlig verneutstyr

Vernebriller

Åndedrettsvern

Vernehansker Hørselsvern

Anbefalt luftslange- dim. – minimum

10 mm 3/8"

Anbefalt maksimal slangelengde

8 meter 25 fot

Lufttrykk

Maksimalt arbeidstrykk 6,2 bar 90 psig

Anbefalt minimalt I/R I/R

Les og overhold følgende

1) General Industry Safety & Health Regulations, Part 1910, OSHA 2206, kan fås fra: Superintendent of Documents; Government Printing Office; Washington DC 20402, USA.
2) Safety Code for Portable Air Tools, ANSI B186.1, kan fås fra: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018, USA.
3) Statlige og regionale forskrifter.

Korrekt bruk av verktøyet

Denne sliperen er utviklet for sliping av alle typer materialer, inkludert metall, tre, stein, plast o.l. ved hjelp av slipematerialer som er beregnet til slik bruk. Denne eksentersliperen må ikke brukes til andre formål enn det som er spesifisert uten å konsultere produsenten eller produsentens autoriserte leverandør. Ikke bruk underlagsskiver med lavere arbeidshastighet enn 12 000 o/min. fri hastighet.

Arbeidsstasjoner

Verktøyet er beregnet for bruk som håndverktøy. Det anbefales alltid at brukeren av verktøyet står på et solid underlag. Det kan brukes i ulike posisjoner, men før bruk må operatøren innta en sikker stilling, ha fast grep og fotfeste, og være oppmerksom på at eksentersliperen kan forårsake en momentreaksjon. Se kapittelet "Betjeningsinstruksjoner".

Ta verktøyet i bruk

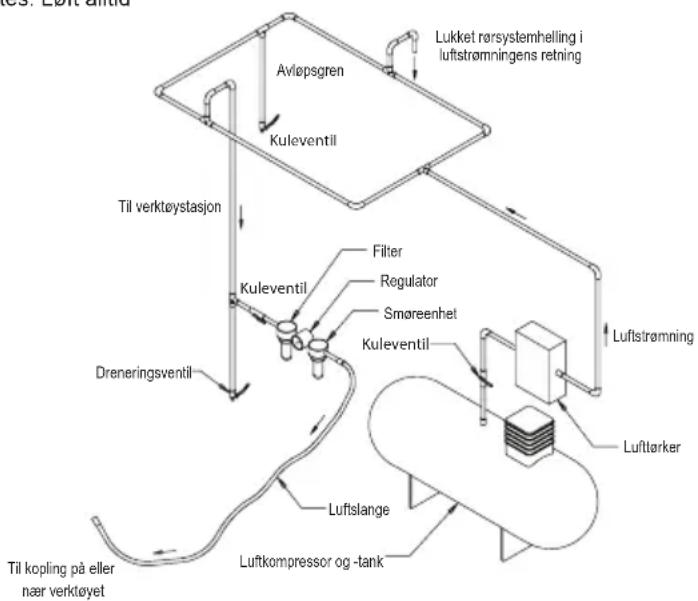

Bruk ren lufttilførsel med smøreolje som gir målt lufttrykk ved verktøyet på 6,2 bar (90 psig) når verktøyet går med hendelen helt trykket inn. Bruk en godkjent luftslange på maks. 10 mm (3/8") x 8 m (25 fot). Verktøyet bør kobles til luftforsyningen som vist i figur 1.

Ikke koble verktøyet til luftslangesystemet uten en luftavstengingsventil som er enkel å nå og betjene. Luftforsyningen skal inneholde smøreolje. Benytt luftfilter, regulator og smøreenhet (FRL), som vist i figur 1 for å forsyne verktøyet med ren luft med smøring og riktig trykk. Detaljerte opplysninger om slikt utstyr kan fås fra leverandøren. Hvis slikt utstyr ikke benyttes, skal verktøyet smøres manuelt.

Koble fra luftslangen og tilfør to–tre dråper egnet hydraulik-ksmøreolje, som Fuji Kosan FK-20, Mobil ALMO 525 eller Shell TORCULA® 32, i maskinens slangeende (innløp) hvis verktøyet skal smøres manuelt. Koble verktøyet til luftforsyningen igjen og la verktøyet gå rolig i noen sekunder, slik at luften kan fordele oljen. Hvis verktøyet brukes ofte, må det smøres daglig eller när det blir tregere eller mister kraft.

Lufttrykket på verktøyet bør være 6,2 bar (90 psig) mens verktøyet er i gang. Verktøyet kan gå med lavere trykk, men ikke mer enn 6,2 bar (90 psig).

Betjeningsinstruksjoner

1) Les alle instruksjoner før du bruker verktøyet. Alle brukere må ha fått full opplæring i bruken og være oppmerksom på disse sikkerhetsinstruksjonene. Alt service- og reparasjonsarbeid må utføres av opplært personell.
2) Kontroller at verktøyet er koblet fra luftforsyningen. Velg et egnet slipemiddel og fest det til underlagsskiven. Sentrer slipemiddelet på underlagsskiven.
3) Bruk alltid verneutstyr ved bruk av dette verktøyet.
4) Ved sliping må verktøyet alltid plasseres på arbeidet før det startes. Løft alltid verktøyet fra arbeidet før det slås av. Dette vil forhindre at det oppstår hakk i arbeidet på grunn av for høy hastighet på slipeskiven.
5) Fjern alltid luftforsyningen til slipemaskinen før montering, justering eller fjerning av slipematerialet eller underlagsskiven.
6) Finn alltid stødig fotfeste og/eller stilling, og vær oppmerksom på slipemaskinens momentreaksjon.
7) Bruk kun riktige reservedeler.
8) Sørg alltid for at materialet som skal slipes er godt festet for å forhindre at det beveger seg.
9) Se etter slitasje på slangen og armaturet med jevne mellomrom. Ikke bær verktøyet etter slangen, og vær oppmerksom så verktøyet ikke starter når du bærer verktøyet med luftforsyningen tilkoblet.
10) Støv kan være meget lettantennelig. Støvoppsamlingsposen skal rengjøres eller skiftes ut daglig. Rengjøring eller utskifting av posen sikrer også optimal ytelse.
11) Ikke overskrid maksimalt anbefalt lufttrykk. Bruk sikkerhetsutstyr i samsvar med det som er anbefalt.
12) Verktøyet er ikke elektrisk isolert. Ikke bruk på steder der det er mulighet for kontakt med strømførende ledninger, gassrør, vannrør e.l. Kontroller arbeidsområdet før oppstart.
13) Pass på at ikke bevegelige deler på verktøyet kommer i kontakt med klær, slips, hår, kluter e.l. Dette kan føre til at kroppen blir trukket mot arbeidet og maskinens bevegelige deler og føre til svært farlige situasjoner.
14) Hold hendene unna den roterende underlagsskiven under bruk.
15) Hvis verktøyet ikke fungerer som det skal, må det straks tas ut av bruk og sendes til service og reparasjon.
16) La aldri verktøyet gå på fri hastighet uten å ta forholdsregler for å beskytte personer eller objekter mot partikler fra slipemiddel eller skive.

Produktkonfigurasjon/spesifikasjoner: Eksentersliper med 12 000 o/min

Bane	Underlag- sstørrelse mm („)	Sugetype Modellnummer	Produktets nettovekt kg (pund)	Høyde mm („)	Lengde mm („)	Effekt (hk)	Luft- forbruk l/min. (scfm)	*Støynivå dBA	*Vibrasjons- nivå m/s2	*Avvik K m/s2
2,5 mm (3/32“)	77 mm (3“)	Uten støvsuger (NV)	ROS325NV 0,51 (1,12)	78,7 (3,10)	124,3 (4,90)	209 (0,28)	481 (17) 76,5 3	04 0,80
		Sentralstøvsuger (CV)	ROS325CV 0,57 (1,26)	78,7 (3,10)	186,2 (7,30)	209 (0,28)	481 (17) 74,5 3	20 0,81
		Selvgenerert vakuum (DB)	ROS325DB 0,59 (1,30)	78,7 (3,10)	190,1 (7,05)	209 (0,28)	481 (17) 84,5 2	66 0,76
5,0 mm (3/16“)	77 mm (3“)	Uten støvsuger (NV)	ROS350NV 0,60 (1,33)	85,0 (3,35)	124,3 (4,90)	209 (0,28)	481 (17) 74,0 2	70 1,40
		Sentralstøvsuger (CV)	ROS350CV 0,66 (1,47)	85,0 (3,35)	186,2 (7,30)	209 (0,28)	481 (17) 76,0 2	30 1,20
		Selvgenerert vakuum (DB)	ROS350DB 0,68 (1,51)	85,0 (3,35)	190,1 (7,05)	209 (0,28)	481 (17) 88,0 2	80 1,40
Støytesten er utført i samsvar med EN ISO 15744:2008 –Kraftdrevet ikke-elektrisk håndverktøy – Regler for støymåling – Teknisk metode (klasse 2) og EN ISO 11203:2009 Akustikk – Støy fra maskiner og utstyr – Bestemmelse av emisjonslydtrykknivåer fra lydeffektnivåer ved en operatørplass og ved andre angitte plasser.Vibrasjonsprøven er utført i samsvar med EN ISO 28927-3 – Kraftdrevet håndverktøy – Prøvingsmetoder for måling av vibrasjonsemisjon – Del 3: Pussemaskiner og slipere med roterende, sirkulerende og tilfeldig roterende bevegelser.

Spesifikasjonene kan bli endret uten varsel.

*Verdiene som er oppgitt i tabellen skriver seg fra laboratorietesting i samsvar med angitte koder og standarder og er ikke tilstrekkelig for risikovurdering. Verdier som er målt på en bestemt arbeidsplass kan være høyere enn de oppgitte verdiene. De faktiske eksponeringsverdiene og risiko- og skadefaktorene for en person er unike for hver enkelt situasjon og avhenger av omgivelsene, måten personen jobber på, materialet som bearbeides, utformingen av arbeidsstasjonen samt på eksponeringstiden og brukerens fysiske form. KWH Mirka, Ltd. kan ikke holdes ansvarlig for konsekvenser av å bruke angitte verdier i stedet for faktiske eksponeringsverdier for individuelle risikovurderinger.

Ytterligere informasjon om arbeidsmiljø kan fås fra følgende nettsider:

https://osha.europa.eu/en (Europa)

http://www.osha.gov (USA)

Feilsøkingsveiledning

Symptom Mulig årsak	Løsning
Liten kraft og/eller lav hastighet	Utilstrekkelig lufttrykk Sjekk lufttrykket ved innløpet på sliperen mens verktøyet går med fri hastighet. Det skal være på 6,2 Bar (90 psig/620 kPa).
	Tilstoppet lyddemper(e) Se "Demontering	av maskinhus" for å få informasjon om hvordan du fjerner lyddemperen. Artikel 38, lyddemper, kan spyles med et rent, egnet rengjøringsmiddel til alle kontaminanter og obstruksjoner er fjernet. Hvis lyddemperen ikke kan rengjøres skikkelig, må den skiftes ut. Skift ut artikkel 39, lyddemper (se "Montering av maskinhus").
	Tilstoppet innløpsfilter Rengjør innløpsfilteret med en ren, egnet rengjøringsløsning. Hvis filteret ikke blir rent, må det skiftes ut.
	En eller flere slitte eller brukne lameller	Sett inn et helt nytt sett lameller (alle lameller må skiftes ut for at maskinen skal fungere korrekt). Smør alle lameller med pneumatisk verktøyolje. Se "Demontering av motor" og "Montering av motor".
	Intern luftlekkasje i motorhuset, indikert ved høyere luftforbruk enn normalt og lavere hastighet enn normalt.	Sjekk at motoren er plassert korrekt og at låseringen er på plass. Sjekk om o-ringen i sporet er skadet. Ta ut motoren og sett den inn på nytt. Se "Demontering av motor" og "Montering av motor".
	Slitte motordeler Overhal motoren. Kontakt autorisert Mirka servicesenter.
	Slitte eller skadde spindellagre Skift ut slitte eller skadde lagre. Se "Demontering av balanseaksel og spindelaksel" og "Montering av spindellagre, AirSHIELDTM og balanseaksel".
Luftlekkasje gjennom hastighetsreguleringen og/eller ventilhuset.	Skitne, brukne eller bøyde ventilfærer, ventil eller ventilsete.	Demonter, undersøk og skift ut slitte eller skadde deler. Se trinn 2 og 3 i "Demontering av maskinhus" og trinn 2 og 3 i "Montering av maskinhus".
Vibrasjon/ujevn gang	Ukorrekt underlagsskive Bruk kun skivestørrelser og -tykkelser som er beregnet for maskinen.
	Tilføyelse av mellomskive eller annet materiale	Bruk kun slipemidler og/eller mellomskiver som er beregnet for maskinen. Fest aldri noe til sliperens underlagsskive som ikke er spesielt beregnet på slik bruk.
	Utilstrekkelig smøring eller oppbygging av fremmedpartikler.	Demonter slipemaskinen og rengjør med egnet rengjøringsmiddel. Monter slipemaskinen. (Se "Servicemanual".)
	Slitte eller ødelagte bak- eller frontmotorlager(e)	Skift ut slitte eller skadde lagre. Se "Demontering av motor" og "Montering av motor".
	For utsugsmaskiner er det mulig med for mye vakuum under sliping på flate underlag, noe som gjør at skiven festes til overflaten.	Legg en ekstra brikke på skivespindelen for å øke mellomrommet mellom skiven og kragen på DB-maskiner. Reduser vakuumet i vakuumsystemet og/eller legg til flere brikker på skiven på CV-maskiner.
