ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ YT-23247 Yato

4. υποδοχή μπαταρίας

5. δοχείο με αξεσουάρ

6. διακόπτης τροφοδοσίας

7. διακόπτης λειτουργίας

11. εύκαμπτος σωλήνας μεγάλου όγκου

12. εύκαμπτος σωλήνας υψηλής πίεσης

13. καλώδιο τροφοδοσίας

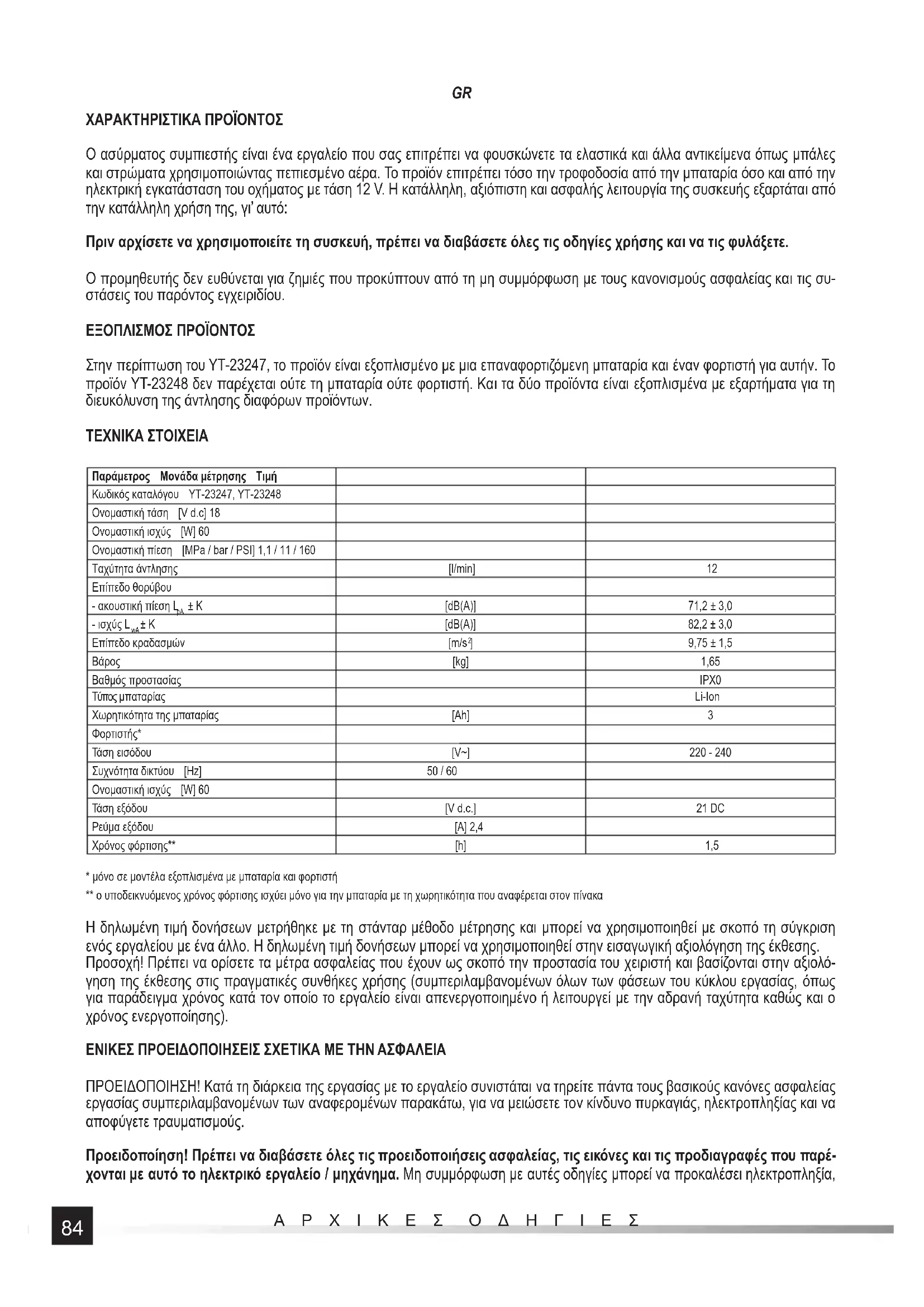

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΡΟΪΟΝΤΟΣ Ο ασύρματος συμπιεστής είναι ένα εργαλείο που σας επιτρέπει να φουσκώνετε τα ελαστικά και άλλα αντικείμενα όπως μπάλες και στρώματα χρησιμοποιώντας πεπιεσμένο αέρα. Το προϊόν επιτρέπει τόσο την τροφοδοσία από την μπαταρία όσο και από την ηλεκτρική εγκατάσταση του οχήματος με τάση 12 V. Η κατάλληλη, αξιόπιστη και ασφαλής λειτουργία της συσκευής εξαρτάται από την κατάλληλη χρήση της, γι’ αυτό: Πριν αρχίσετε να χρησιμοποιείτε τη συσκευή, πρέπει να διαβάσετε όλες τις οδηγίες χρήσης και να τις φυλάξετε. Ο προμηθευτής δεν ευθύνεται για ζημιές που προκύπτουν από τη μη συμμόρφωση με τους κανονισμούς ασφαλείας και τις συ- στάσεις του παρόντος εγχειριδίου.

Στην περίπτωση του YT-23247, το προϊόν είναι εξοπλισμένο με μια επαναφορτιζόμενη μπαταρία και έναν φορτιστή για αυτήν. Το προϊόν ΥT-23248 δεν παρέχεται ούτε τη μπαταρία ούτε φορτιστή. Και τα δύο προϊόντα είναι εξοπλισμένα με εξαρτήματα για τη διευκόλυνση της άντλησης διαφόρων προϊόντων. ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ Παράμετρος Μονάδα μέτρησης Τιμή Κωδικός καταλόγου YT-23247, YT-23248 Ονομαστική τάση [V d.c] 18 Ονομαστική ισχύς [W] 60 Ονομαστική πίεση [MPa / bar / PSI] 1,1 / 11 / 160 Ταχύτητα άντλησης [l/min] 12 Επίπεδο θορύβου - ακουστική πίεση L

± K [dB(A)] 82,2 ± 3,0 Επίπεδο κραδασμών [m/s

] 9,75 ± 1,5 Βάρος [kg] 1,65 Βαθμός προστασίας IPX0 Τύπος μπαταρίας Li-Ion Χωρητικότητα της μπαταρίας [Ah] 3

Τάση εισόδου [V~] 220 - 240 Συχνότητα δικτύου [Hz] 50 / 60 Ονομαστική ισχύς [W] 60 Τάση εξόδου [V d.c.] 21 DC Ρεύμα εξόδου [A] 2,4 Χρόνος φόρτισης** [h] 1,5

• μόνο σε μοντέλα εξοπλισμένα με μπαταρία και φορτιστή ** ο υποδεικνυόμενος χρόνος φόρτισης ισχύει μόνο για την μπαταρία με τη χωρητικότητα που αναφέρεται στον πίνακα Η δηλωμένη τιμή δονήσεων μετρήθηκε με τη στάνταρ μέθοδο μέτρησης και μπορεί να χρησιμοποιηθεί με σκοπό τη σύγκριση ενός εργαλείου με ένα άλλο. Η δηλωμένη τιμή δονήσεων μπορεί να χρησιμοποιηθεί στην εισαγωγική αξιολόγηση της έκθεσης. Προσοχή! Πρέπει να ορίσετε τα μέτρα ασφαλείας που έχουν ως σκοπό την προστασία του χειριστή και βασίζονται στην αξιολό- γηση της έκθεσης στις πραγματικές συνθήκες χρήσης (συμπεριλαμβανομένων όλων των φάσεων του κύκλου εργασίας, όπως για παράδειγμα χρόνος κατά τον οποίο το εργαλείο είναι απενεργοποιημένο ή λειτουργεί με την αδρανή ταχύτητα καθώς και ο χρόνος ενεργοποίησης). ΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΣΧΕΤΙΚΑ ΜΕ ΤΗΝ ΑΣΦΑΛΕΙΑ ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κατά τη διάρκεια της εργασίας με το εργαλείο συνιστάται να τηρείτε πάντα τους βασικούς κανόνες ασφαλείας εργασίας συμπεριλαμβανομένων των αναφερομένων παρακάτω, για να μειώσετε τον κίνδυνο πυρκαγιάς, ηλεκτροπληξίας και να αποφύγετε τραυματισμούς. Προειδοποίηση! Πρέπει να διαβάσετε όλες τις προειδοποιήσεις ασφαλείας, τις εικόνες και τις προδιαγραφές που παρέ- χονται με αυτό το ηλεκτρικό εργαλείο / μηχάνημα. Μη συμμόρφωση με αυτές οδηγίες μπορεί να προκαλέσει ηλεκτροπληξία,85 ΑΡΧΙΚΕΣ ΟΔΗΓΙΕΣ

πυρκαγιά ή τραυματισμό. Φυλάξτε όλες τις προειδοποιήσεις και τις οδηγίες για μελλοντική χρήση. Ο ορισμός «ηλεκτρικό εργαλείο / μηχάνημα» που χρησιμοποιείται στις προειδοποιήσεις ισχύει για όλα τα εργαλεία / μηχανήματα που κινούνται με ηλεκτρικό ρεύμα, τόσο ενσύρματα όσο και ασύρματα. Ασφάλεια στο χώρο εργασίας Κρατήστε το χώρο εργασίας καλά φωτισμένο και καθαρό. Η ακαταστασία και κακός φωτισμός μπορούν να προκαλέσουν

Δεν πρέπει να χρησιμοποιείτε ηλεκτροεργαλεία / μηχανήματα στο χώρο με αυξημένο κίνδυνο έκρηξης, που περιέχει εύφλεκτα υγρά, αέρια ή ατμούς. Τα ηλεκτρικά εργαλεία / μηχανήματα δημιουργούν σπινθήρες που μπορούν να προκα- λέσουν ανάφλεξη της σκόνης ή των ατμών. Μην επιτρέπετε στα παιδιά και στα τρίτα πρόσωπα να πλησιάζουν το χώρο εργασίας. Η απώλεια της αυτοσυγκέντρωσης μπορεί να οδηγήσει σε απώλεια ελέγχου. Ασφάλεια με ηλεκτρική ενέργεια Το βύσμα του καλωδίου τροφοδοσίας πρέπει να ταιριάζει με την πρίζα. Δεν πρέπει να τροποποιήσετε το φις με οποιον- δήποτε τρόπο. Μη χρησιμοποιείτε ποτέ κάποιο προσαρμογέα στο βύσμα με γειωμένα ηλεκτροεργαλεία / μηχανήματα. Ένα βύσμα που χωρίς κάποια τροποποίηση ταιριάζει στην πρίζα μειώνει τον κίνδυνο ηλεκτροπληξίας. Αποφύγετε την επαφή με γειωμένες επιφάνειες όπως σωλήνες, θερμάστρες και ψυγεία. Η γείωση του σώματος αυξάνει τον κίνδυνο ηλεκτροπληξίας. Μην εκθέτετε τα ηλεκτρικά εργαλεία / μηχανήματα σε βροχή ή υγρασία. Το νερό και η υγρασία που εισέρχονται μέσα στο ηλεκτρικό εργαλείο / μηχάνημα αυξάνουν τον κίνδυνο ηλεκτροπληξίας. Μην υπερφορτώνετε το καλώδιο τροφοδοσίας. Μη χρησιμοποιήσετε το καλώδιο τροφοδοσίας για να μεταφέρετε, να τρα- βήξετε ή να αποσυνδέσετε το βύσμα από την πρίζα. Αποφύγετε την επαφή του καλωδίου τροφοδοσίας με θερμότητα, λάδια, αιχμηρές άκρες και κινούμενα μέρη. Η βλάβη ή η εμπλοκή του καλωδίου τροφοδοσίας αυξάνει τον κίνδυνο ηλεκτροπληξίας. Στην περίπτωση εργασίας στους εξωτερικούς χώρους, χρησιμοποιήστε ένα καλώδιο επέκτασης που προορίζονται για εργασία στους εξωτερικούς χώρους. Η χρήση ενός καλωδίου επέκτασης προσαρμοσμένου για εργασίες στους εξωτερικούς χώρους μειώνει τον κίνδυνο ηλεκτροπληξίας. Στην περίπτωση που η χρήση του ηλεκτρικού εργαλείου / μηχανήματος σε υγρό περιβάλλον είναι αναπόφευκτη, για την προστασία από την τάση τροφοδοσίας πρέπει να χρησιμοποιήσετε τη συσκευή προστασίας υπολειπόμενου ρεύματος (RCD). Η χρήση του RCD μειώνει τον κίνδυνο ηλεκτροπληξίας. Προσωπική ασφάλεια Χρησιμοποιώντας ένα ηλεκτρικό εργαλείο / μηχάνημα να είστε καθ’ όλη τη διάρκεια της εργασίας προσεκτικοί και λογι- κοί. Μη χρησιμοποιείτε ένα ηλεκτρικό εργαλείο / μηχάνημα ενώ είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, αλ- κοόλ ή φαρμάκων. Ακόμη και μια στιγμή απροσεξίας κατά τη διάρκεια της εργασίας μπορεί να οδηγήσει σε σοβαρό τραυματισμό. Εφαρμόστε μέτρα ατομικής προστασίας. Χρησιμοποιείστε πάντα προστατευτικά οράσεως. Εφαρμογή μέτρων ατομικής προστασίας όπως μάσκα εναντίων της σκόνης, αντιολισθητικά υποδήματα, κράνος και προστατευτικά της ακοής μειώνουν τον κίνδυνο σοβαρού τραυματισμού. Αποτρέψτε μια τυχαία ενεργοποίηση. Προτού συνδέσετε ένα ηλεκτροεργαλείο / μηχάνημα στο ρεύμα και/ή στην μπατα- ρία, να το ανασηκώσετε ή να το μεταφέρετε, βεβαιωθείτε ότι ο ηλεκτρικός διακόπτης βρίσκεται στη θέση «εκτός λειτουρ- γίας». Η μετακίνηση του ηλεκτροεργαλείου / μηχανήματος με το δάχτυλό στο διακόπτη ή σύνδεση στο ρεύμα ενός ηλεκτροεργα- λείου / μηχανήματος όταν ο διακόπτης βρίσκεται στη θέση «σύνδεσης», μπορεί να οδηγήσει σε σοβαρό τραυματισμό. Προτού ενεργοποιήσετε το ηλεκτρικό εργαλείο / μηχάνημα, αφαιρέστε όλα τα κλειδιά και άλλα εργαλεία που χρησιμο- ποιήθηκαν κατά την ρύθμισή του. Το κλειδί που παραμένει στα περιστρεφόμενα μέρη του εργαλείου / μηχανήματος μπορεί να προκαλέσει σοβαρούς τραυματισμούς. Μην προσπαθείτε να φτάσετε και μη γέρνετε υπερβολικά μακριά. Διατηρήστε τη σωστή στάση και ισορροπία όλη την ώρα. Αυτό θα σας επιτρέψει να ελέγξετε πιο εύκολα το ηλεκτροεργαλείο / μηχάνημα στην περίπτωση απρόσμενης κατάστασης κατά τη διάρκεια της εργασίας. Ντυθείτε σωστά. Μη φοράτε χαλαρά ρούχα και κοσμήματα. Κρατήστε τα μαλλιά καθώς και τα ρούχα μακριά από τα κι- νούμενα μέρη του εργαλείου / μηχανήματος. Χαλαρά ρούχα, κοσμήματα ή μακριά μαλλιά μπορούν να πιάσουν τα κινούμενα

Στην περίπτωση που το εργαλείο σας έχει σχεδιαστεί να μπορεί να συνδέεται με την απορρόφηση ή τη συλλογή σκόνης, βεβαιω- θείτε ότι το συνδέσατε και χειρίζεστε σωστά. Η χρήση του απορροφητήρα σκόνης μειώνει τους κινδύνους που σχετίζονται με τη σκόνη. Μην επιτρέψετε η πείρα που αποκτήσατε από τη συχνή χρήση του εργαλείου / μηχανήματος να οδηγήσει στην απροσε- ξία και στην αγνόηση των κανόνων ασφαλείας. Οι απρόσεκτες ενέργειες μπορούν να προκαλέσουν σοβαρούς τραυματισμούς σε ένα κλάσμα του δευτερολέπτου.86 ΑΡΧΙΚΕΣ ΟΔΗΓΙΕΣ

Χρήση και φροντίδα του ηλεκτροεργαλείου / μηχανήματος Μην υπερφορτώνετε το ηλεκτροεργαλείο / μηχάνημα. Χρησιμοποίιείστε ένα ηλεκτροεργαλείο / μηχάνημα κατάλληλο για τη συγκεκριμένη εργασία. Ένα κατάλληλο ηλεκτροεργαλείο / μηχάνημα που έχει σχεδιαστεί για το συγκεκριμένο φορτίο, θα σας εξασφαλίσει την άνετη και ασφαλή εργασία. Μη χρησιμοποιείτε ένα ηλεκτροεργαλείο / μηχάνημα, όταν ηλεκτρικός διακόπτης δεν επιτρέπει τη σύνδεση και την απο- σύνδεση. Ένα εργαλείο / μηχάνημα, η χρήση του οποίου δεν μπορείτε να ελέγξετε με το διακόπτη, είναι επικίνδυνο και πρέπει να το στείλετε για επισκευή. Προτού κάνετε τη ρύθμιση, αντικατάσταση του αξεσουάρ ή αποθήκευση του εργαλείου / μηχανήματος, αποσυνδέστε το βύσμα από την πρίζα του ρεύματος και/ή αποσυναρμολογήστε τη μπαταρία - εάν η μπαταρία αποσυνδέετε από το εργαλείο / μηχάνημα. Αυτά τα προληπτικά μέτρα θα σας επιτρέψουν να αποφύγετε κάποια τυχαία ενεργοποίηση του ηλεκτρο- εργαλείου / μηχανήματος. Το εργαλείο πρέπει να αποθηκεύσετε σε ένα μέρος απρόσιτο στα παιδιά, μην αφήσετε να το χρησιμοποιούν άτομα που δεν γνωρίζουν τον χειρισμό του ηλεκτροεργαλείου / μηχανήματος ή αυτές τις οδηγίες. Τα ηλεκτρικά εργαλεία / μηχανήματα είναι επικίνδυνα στα χέρια των μη εκπαιδευμένων χρηστών. Τα ηλεκτροεργαλεία / μηχανήματα και εξαρτήματα απαιτούν συντήρηση. Ελέγξτε το εργαλείο / μηχάνημα για αναντιστοι- χίες ή εμπλοκές των κινητών εξαρτημάτων, ζημιά στα εξαρτήματα και για οποιαδήποτε άλλη παράμετρο που μπορεί να επηρεάσει τη λειτουργία του ηλεκτρικού εργαλείου / μηχανήματος. Τις ζημιές πρέπει να επιδιορθώσετε προτού χρησιμο- ποιήσετε το ηλεκτροεργαλείο / μηχάνημα. Πολλά ατυχήματα οφείλονται σε ακατάλληλα συντηρημένα εργαλεία / μηχανήματα. Τα εργαλεία κοπής κρατήστε καθαρά και ακονισμένα. Ένα εργαλείο κοπής μετά από την ορθή συντήρηση και με αιχμη- ρές άκρες, είναι λιγότερο επιρρεπή σε εμπλοκές και να ελέγχεται πιο εύκολα κατά τη διάρκεια της εργασίας. Χρησιμοποιείτε ηλεκτρικά εργαλεία / μηχανήματα, αξεσουάρ και εξαρτήματα κ.λπ. σύμφωνα με αυτές τις οδηγίες, λαμβά- νοντας υπόψη το είδος και τις συνθήκες εργασίας. Η χρήση εργαλείου για εργασία διαφορετική από εκείνη που έχει σχεδιαστεί πιθανόν θα προκαλέσει μια επικίνδυνη κατάσταση. Τις λαβές καθώς και την επιφάνεια κράτησης πρέπει να διατηρείτε στεγνές, καθαρές, χωρίς λάδια και λίπη. Οι ολισθηρές λαβές και οι επιφάνειες πιασίματος, δεν επιτρέπουν την ασφαλή χρήση ούτε τον έλεγχο του εργαλείου / μηχανήματος σε επικίν- δυνες καταστάσεις.

Η επισκευή του ηλεκτροεργαλείου / μηχανήματος επιτρέπεται μόνο σε ένα εξουσιοδοτημένο συνεργείο που χρησιμοποι- εί μόνο γνήσια ανταλλακτικά. Αυτό εγγυάται την επαρκεί ασφάλεια εργασίας με το ηλεκτροεργαλείο. ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ Διαβάστε για τη λειτουργία του εργαλείου. Μην αρχίσετε να εργάζεστε ή να φορτίζετε ή πριν από την ανάγνωση των οδηγιών χρήσης. Η συμμόρφωση με τις οδηγίες μειώνει τον κίνδυνο τραυματισμού, ηλεκτροπληξίας ή πυρκαγιάς. Η συσκευή δεν προορίζεται για χρήση σε εκρήξιμες ατμόσφαιρες σε περιβάλλον υψηλής υγρασίας και σκόνης. Η θερμοκρασία στο χώρο εργασίας πρέπει να είναι μεταξύ +5

C, και η σχετική υγρασία δεν πρέπει να υπερβαίνει το 80%. Η συσκευή δεν πρέπει να λειτουργεί κοντά σε σημεία όπου ψεκάζεται νερό. Πρέπει να θέσετε τη συσκευή σε μια σκληρή, ίσια και επίπεδη επιφάνεια. Πρέπει να λαμβάνεται μέριμνα ώστε να διασφαλίζεται ότι τα ανοίγματα αερισμού στο περίβλημα της συσκευής δεν φράσσονται κατά τη διάρκεια και μετά τη λειτουργία. Κατά τη λειτουργία, ορισμένα στοιχεία του περιβλήματος μπορεί να θερμανθούν σε υψηλή θερμοκρασία, αγγίζοντας τα μπορεί να προκαλέσουν εγκαύματα. Για να μεταφέρετε τη συσκευή, πρέπει να πιάσετε μόνο τη λαβή της. Η συσκευή πρέπει να είναι απενεργοποιημένη πριν από τη μετακίνησή της. Ο διακόπτης πρέπει να βρίσκεται στη θέση απενεργοποίησης και οι μπαταρίες πρέπει να αφαιρούνται από τη συσκευή. Τηρήστε τη μέγιστη πίεση των προϊόντων που αντλούνται. Χρησιμοποιήστε ένα μανόμετρο (ενσωματωμένο ή χωριστό) για να ελέγξετε την πίεση μέσα στο αντληθέν προϊόν. Η υπέρβαση της μέγιστης πίεσης μπορεί να προκαλέσει βλάβη στο αντληθέν προ- ϊόν και ακόμη και τη διάσπασή του. Η διάσπαση του προϊόντος μπορεί να προκαλέσει σοβαρούς τραυματισμούς. Σε τακτά χρονικά διαστήματα πρέπει να ελέγχεται εάν οι μετρήσεις του μανόμετρου που είναι ενσωματωμένος στο εργαλείο συμ- φωνούν με τις ενδείξεις του βαθμονομημένου μανόμετρο. Ελέγξτε το εργαλείο για ζημιές πριν από κάθε χρήση. Εάν παρατηρήσετε ρωγμές, εκδορές ή άλλες ζημιές, μην χρησιμοποιείτε τη συσκευή μέχρι να αφαιρεθούν. Η συσκευή έχει σχεδιαστεί για να λειτουργεί μόνο με εύκαμπτους σωλήνες πίεσης. Οι εύκαμπτοι σωλήνες που συνδέονται με τη συσκευή πρέπει να αντέχουν τουλάχιστον την πίεση που μπορεί να παράγει ο συμπιεστής. Οι εύκαμπτοι σωλήνες για πιέσεις άνω των 7 bar / 0,7 MPa πρέπει να είναι εφοδιασμένοι με προστατευτικό καλώδιο, π.χ. με τη μορφή συρματόσχοινων. Πριν συνδέσετε τον εύκαμπτο σωλήνα στη συσκευή, ελέγξτε τον εύκαμπτο σωλήνα για ζημιές. Εάν υπάρχουν ορατές εκδορές, ρωγμές ή διαρροές αέρα, διακόψτε τη χρήση του εύκαμπτου σωλήνα και αντικαταστήστε τον με ένα καινούργιο πριν προχωρήσετε.

μην λυγίζετε ή στρέφετε τον εύκαμπτο σωλήνα κατά την εργασία. Το λύγισμα του σωλήνα μπορεί να μειώσει την εσωτερική του διάμετρο, ακόμη και στο σημείο που θα σταματήσει η ροή του αέρα. Μπορεί να προκαλέσει βλάβη στον εύκαμπτο σωλήνα ή ακόμα και τη διάσπασή του, γεγονός που μπορεί να προκαλέσει σοβαρούς τραυματισμούς. Το λύγισμα και η συστροφή του σωλή- να επιταχύνει επίσης τη φθορά του. Ποτέ μην χρησιμοποιείτε τον εύκαμπτο σωλήνα για να μετακινείτε το εργαλείο. Μην τεντώνετε87 ΑΡΧΙΚΕΣ ΟΔΗΓΙΕΣ

υπερβολικά τον εύκαμπτο σωλήνα κατά τη λειτουργία. Αποφύγετε τη δημιουργία μακρών γραμμών μεταφοράς πεπιεσμένου αέρα. Οι μικρότερες γραμμές ελέγχονται ευκολότερα. Όλες οι συσκευές και τα εξαρτήματα που συνδέονται με τον συμπιεστή πρέπει να αντέχουν τουλάχιστον την πίεση που μπορεί να παράγει ο συμπιεστής. Απαγορεύεται η αυτορύθμιση ή τροποποίηση της βαλβίδας ασφαλείας. Ακατάλληλα ρυθμισμένη ή τροποποιημένη βαλβίδα ασφα- λείας μπορεί να προκαλέσει ζημιά στο προϊόν, η οποία μπορεί να προκαλέσει σοβαρό τραυματισμό. Μην χρησιμοποιείτε τη συσκευή ως συσκευή τεχνητής αναπνοής, για ψεκασμό οποιασδήποτε ουσίας ή για οποιαδήποτε άλλη χρήση που δεν περιγράφεται στις οδηγίες. Ποτέ μην κατευθύνετε το ρεύμα αέρα προς τον εαυτό σας ή προς άλλους ανθρώπους ή ζώα. Μην ελέγχετε με το δάκτυλο ή οποιο- δήποτε άλλο μέρος του σώματος εάν η συσκευή αντλεί τον αέρα. Βεβαιωθείτε ότι η συσκευή είναι απενεργοποιημένη πριν συνδέσετε τον εύκαμπτο σωλήνα και τα εξαρτήματα στη συσκευή. Το προϊόν δεν προορίζεται για χρήση από τα παιδιά. ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ Προετοιμασία για λειτουργία Το προϊόν πρέπει να αφαιρεθεί από τη συσκευασία και πρέπει να αφαιρεθούν απ’ αυτό όλα τα στοιχεία συσκευασίας. Βεβαιωθείτε ότι ο διακόπτης βρίσκεται στη θέση απενεργοποίησης – Ο. Εάν έχει επιλεγεί η μπαταρία, γυρίστε το διακόπτη τροφοδοσίας στη θέση OFF. Επιλέξτε τον τύπο του προϊόντος που θα αντληθεί. Ο συμπιεστής προσφέρει τη δυνατότητα άντλησης προϊόντων που απαιτούν μεγάλους όγκους αέρα, π.χ. στρώματα, μπάλες θαλάσσης κ.λπ., ή προϊόντων που απαιτούν υψηλή πίεση, π.χ. ελαστικά, μπάλες κ.λπ. Και για τους δύο τρόπους λειτουργίας, χρησιμοποιούνται διαφορετικοί εύκαμπτοι σωλήνες και αντίστοιχοι ακροδέκτες. Εάν επιλέξετε τη λειτουργία μεγάλου όγκου, συνδέστε τον εύκαμπτο σωλήνα στην υποδοχή στο πίσω μέρος του περιβλήματος (II). Ο εύκαμπτος σωλήνας έχει εγκοπές μέσα από τις οποίες πρέπει να δρομολογηθούν οι πείροι της υποδοχής και στη συνέχεια περιστρέφεται ο εύκαμπτος σωλήνας για να ασφαλίσει τη θέση του στην υποδοχή. Εάν είναι επιλεγμένη η λειτουργία υψηλής πίεσης, ο εύκαμπτος σωλήνας είναι μόνιμα στερεωμένος στον συμπιεστή και πρέπει να ξετυλίγεται μόνο από τη λαβή στο πίσω μέρος του περιβλήματος. Το επιλεγμένο εξάρτημα χειρός μπορεί να εγκατασταθεί στη βαλβίδα του εύκαμπτου σωλήνα. Τοποθετήστε το μοχλό της βαλβίδας έτσι ώστε να είναι παράλληλος με τη βαλβίδα και, στη συνέχεια, εισαγάγετε το άκρο (III) στη βαλβίδα και, στη συνέχεια, χαμηλώστε το μοχλό της βαλβίδας για να ασφαλίσετε το άκρο στη βαλβίδα (III). Επιλέξτε τον τρόπο τροφοδοσίας, δηλ. την μπαταρία ή την ηλεκτρική εγκατάσταση 12 V του οχήματος. Σύρετε την μπαταρία μέσα στους οδηγούς υποδοχής μπαταρίας μέχρι να κλειδώσει μέσα στην υποδοχή (IV). Εάν επιλέγεται η τροφοδοσία από το ηλεκτρικό σύστημα 12 V του οχήματος, γυρίστε το διακόπτη ισχύος στη θέση που υποδει- κνύεται από το σύμβολο φωτός. Από τυλίξτε εντελώς το καλώδιο τροφοδοσίας και συνδέστε το στη λεγόμενη υποδοχή αναπτήρα του οχήματος. Συνδέστε τον επιλεγμένο εύκαμπτο σωλήνα με το προϊόν που αντλείται. Ο συμπιεστής είναι έτοιμος για χρήση. Ενεργοποίηση και απενεργοποίηση Η συσκευή ενεργοποιείται με διακόπτη. Ο διακόπτης έχει τρεις θέσεις. Η μεσαία σημαίνει ότι είναι σε κατάσταση εκτός λειτουργίας – O. Στρέφοντας το διακόπτη στη θέση – Ι σημαίνει τη λειτουργία υψηλής πίεσης. Η τοποθέτηση του διακόπτη στη θέση – II σημαίνει τη λειτουργία μεγάλου όγκου. Λειτουργία της συσκευής Η συσκευή διαθέτει οθόνη και πίνακα ελέγχου με τη μορφή κουμπιών. Το κουμπί με την ένδειξη PSI/BAR/kPa, χρησιμοποιείται για την επιλογή της μονάδας πίεσης που εμφανίζεται στην οθόνη. Τα επόμενα πατήματα του κουμπιού αλλάζουν τη μονάδα πίεσης στη σειρά: PSI (λίβρα/τετραγωνικό πόδι), bars και kilopascals. Τα κουμπιά που σημειώνονται με «+» και «-» χρησιμοποιούνται για την αλλαγή της τιμής πίεσης στην επιλεγμένη μονάδα. Το κουμπί με την ένδειξη «+» χρησιμοποιείται για την αύξηση της τιμής και το κουμπί με την ένδειξη «-» χρησιμοποιείται για τη μείωση

Με τα κουμπιά μπορείτε να ρυθμίσετε το αυτόματο τέλος της άντλησης αφού ρυθμίσετε την επιθυμητή πίεση. Αυτός ο τρόπος λειτουργίας είναι διαθέσιμος μόνο σε λειτουργία υψηλής πίεσης. Η λειτουργία μεγάλου όγκου στερείται της δυνατότητας αυτόματης διακοπής της άντλησης όταν επιτευχθεί η καθορισμένη πίεση. Χρησιμοποιήστε τα κουμπιά για να ρυθμίσετε την επιθυμητή πίεση. Περίπου 3 δευτερόλεπτα μετά το πάτημα του τελευταίου κου- μπιού, η καθορισμένη τιμή θα αρχίσει να αναβοσβήνει στην οθόνη και στη συνέχεια η οθόνη θα αρχίσει να εμφανίζει 0. Κατά την άντληση, η οθόνη θα εμφανίσει την τρέχουσα πίεση και όταν επιτευχθεί η καθορισμένη τιμή, η άντληση θα σταματήσει

Ο συμπιεστής μπορεί επίσης να χρησιμοποιηθεί για ταχύτερη άντληση αέρα από προϊόντα που έχουν προηγουμένως διογκωθεί. Αυτή η λειτουργία είναι διαθέσιμη μόνο στη λειτουργία μεγάλου όγκου. Ο σωλήνας που χρησιμοποιείται για την άντληση σε αυτή τη λειτουργία πρέπει να συνδέεται με την είσοδο αέρα και στη συνέχεια με το προϊόν από το οποίο πρόκειται να αντληθεί ο αέρας.88 ΑΡΧΙΚΕΣ ΟΔΗΓΙΕΣ

Εκκινήστε τον συμπιεστή στη λειτουργία μεγάλου όγκου και περιμένετε μέχρι να εξαντληθεί ο αέρας από το προϊόν. Προειδοποίηση! Ο συμπιεστής δεν μπορεί να χρησιμοποιηθεί ως αντλία κενού. Όταν τροφοδοτείται από την μπαταρία, γυρίζοντας το διακόπτη τροφοδοσίας στο σύμβολο του φωτός θα ανάψει ένας μικρός φακός ενσωματωμένος στο πλάι του περιβλήματος. Οδηγίες ασφάλειας σχετικά με τη φόρτιση της μπαταρίας Προσοχή! Πριν από τη φόρτιση, βεβαιωθείτε ότι το σώμα του μετασχηματιστή ρεύματος, το καλώδιο και το βύσμα δεν έχουν ραγίσει ή καταστραφεί. Απαγορεύεται η χρήση ελαττωματικού ή κατεστραμμένου σταθμού φόρτισης και τροφοδοσίας! Μόνο ο σταθμός φόρτισης και τροφοδοτικό που παρέχονται μαζί με το προϊόν μπορούν να χρησιμοποιηθούν για τη φόρτιση των μπατα- ριών. Η χρήση άλλου τροφοδοτικού μπορεί να προκαλέσει πυρκαγιά ή ζημιά στο εργαλείο. Η φόρτιση της μπαταρίας μπορεί να πραγματοποιείται μόνο σε κλειστό, ξηρό και προστατευμένο χώρο έναντι μη εξουσιοδοτημένης πρόσβασης, ιδίως παιδιών. Μη χρησιμοποιείτε το σταθμό φόρτισης και το τροφοδοτικό χωρίς συνεχή επίβλεψη από ενήλικα! Εάν πρέπει να φύγετε από το δω- μάτιο φόρτισης, αποσυνδέστε το φορτιστή από την πρίζα αποσυνδέοντας το τροφοδοτικό από την πρίζα. Εάν βγει καπνός, οσμή κ.λπ. από τον φορτιστή, αποσυνδέστε αμέσως τον φορτιστή από την πρίζα! Ο συμπιεστής παραδίδεται με την μπαταρία αφόρτιστη, επομένως, πριν ξεκινήσετε την εργασία, θα πρέπει να φορτιστεί σύμφωνα με τη διαδικασία που περιγράφεται παρακάτω χρησιμοποιώντας το παρεχόμενο τροφοδοτικό και σταθμό φόρτισης. Οι μπαταρίες τύπου Li-Ion (μπαταρίες ιόντων λιθίου) δεν έχουν το λεγόμενο «φαινόμενο μνήμης», το οποίο τους επιτρέπει να επαναφορτίζονται ανά πάσα στιγμή. Ωστόσο, συνιστάται η εκφόρτιση της μπαταρίας κατά τη διάρκεια της κανονικής λειτουργίας και, στη συνέχεια, η φόρτισή της σε πλήρη χωρητικότητα. Εάν, λόγω της φύσης της εργασίας, δεν είναι δυνατή η επεξεργασία της μπαταρίας με αυτόν τον τρόπο κάθε φορά, θα πρέπει να γίνεται τουλάχιστον κάθε μερικούς ή περισσότερους κύκλους εργασίας. Σε καμία περίπτωση δεν πρέπει να αποφορτίζονται οι μπαταρίες με τη βραχυκύκλωση των ηλεκτροδίων, καθώς αυτό προκαλεί ανεπανόρθωτη βλάβη! Επίσης, μην ελέγχετε την κατάσταση φόρτισης της μπαταρίας βραχυκυκλώνοντας τα ηλεκτρόδια και ελέγχοντας για σπινθήρες. Αποθήκευση μπαταρίας Πρέπει να παρέχονται κατάλληλες συνθήκες αποθήκευσης για την παράταση της διάρκειας ζωής της μπαταρίας. Η μπαταρία μπορεί να αντέξει περίπου 500 κύκλους «φόρτισης - εκφόρτισης». Αποθηκεύστε την μπαταρία μεταξύ 0 και 30 βαθμών Κελσίου με σχετική υγρασία αέρα 50%. Για να αποθηκεύσετε την μπαταρία για μεγάλο χρονικό διάστημα, φορτίστε την στο 70% περίπου της χωρητικότητας της. Για παρατεταμένη αποθήκευση, επαναφορτίζετε την μπαταρία περιοδικά, μία φορά το χρόνο. Μην εκφορτίζετε υπερβολικά την μπαταρία, καθώς αυτό μειώνει τη διάρκεια ζωής της και μπορεί να προκαλέσει μη αναστρέψιμη βλάβη. Κατά τη διάρκεια της αποθήκευσης, η μπαταρία θα αποφορτιστεί σταδιακά λόγω της διαρροής ρεύματος. Η αυθόρμητη διαδικασία αποφόρτισης εξαρτάται από τη θερμοκρασία αποθήκευσης, όσο υψηλότερη είναι η θερμοκρασία, τόσο ταχύτερη είναι η διαδικα- σία αποφόρτισης. Εάν οι μπαταρίες δεν αποθηκευτούν σωστά, ο ηλεκτρολύτης μπορεί να διαρρεύσει. Σε περίπτωση διαρροής, η διαρροή θα πρέπει να προστατεύεται με έναν παράγοντα εξουδετέρωσης, σε περίπτωση επαφής του ηλεκτρολύτη με τα μάτια, πλύνετε καλά τα μάτια με νερό και στη συνέχεια ζητήστε αμέσως ιατρική βοήθεια. Απαγορεύεται να χρησιμοποιήσετε το εργαλείο με κατεστραμμένη μπαταρία. Σε περίπτωση συνολικής κατανάλωσης μπαταρίας, θα πρέπει να επιστρέφεται σε ειδικό σημείο διάθεσης αποβλήτων. Μεταφορά μπαταριών Οι μπαταρίες ιόντων λιθίου αντιμετωπίζονται ως επικίνδυνα υλικά σύμφωνα με τους νομικούς κανονισμούς. Ο χρήστης του ερ- γαλείου μπορεί να μεταφέρει το εργαλείο με την μπαταρία και τις ίδιες τις μπαταρίες από την ξηρά. Δεν χρειάζεται να πληρούνται πρόσθετες προϋποθέσεις. Σε περίπτωση ανάθεσης της μεταφοράς σε τρίτους (για παράδειγμα, αποστολή με εταιρεία ταχυμετα- φορών), ακολουθήστε τους κανονισμούς σχετικά με τη μεταφορά επικίνδυνων υλικών. Πριν από την αποστολή επικοινωνήστε με ένα άτομο με τα κατάλληλα προσόντα. Απαγορεύεται η μεταφορά κατεστραμμένων μπαταριών. Κατά τη μεταφορά, οι αφαιρούμε- νες μπαταρίες πρέπει να αφαιρεθούν από το εργαλείο, οι εκτεθειμένες επαφές πρέπει να ασφαλιστούν, π.χ. να σφραγιστούν με μονωτική ταινία. Ασφαλίστε τις μπαταρίες στη συσκευασία με τέτοιο τρόπο ώστε να μην κινούνται μέσα στη συσκευασία κατά τη μεταφορά. Πρέπει επίσης να τηρούνται οι εθνικοί κανόνες για τη μεταφορά επικίνδυνων εμπορευμάτων. Φόρτιση μπαταρίας Προσοχή! Πριν από τη φόρτιση, αποσυνδέστε το τροφοδοτικό του σταθμού φόρτισης από το δίκτυο αποσυνδέοντας το τροφοδοτι- κό από την πρίζα. Επιπλέον, καθαρίστε τη μπαταρία και τους ακροδέκτες της από βρωμιά και σκόνη με ένα μαλακό, στεγνό πανί. Η μπαταρία διαθέτει ενσωματωμένη ένδειξη φόρτισης. Με το πάτημα του κουμπιού ανάβουν τα LED (ΙΙ), όσο περισσότερα τόσο περισσότερα φορτισμένη είναι η μπαταρία. Εάν τα LED δεν ανάβουν αφού πατήσετε το κουμπί, αυτό σημαίνει μια αποφορτισμένη

Αποσυνδέστε την μπαταρία από το εργαλείο. Σύρετε την μπαταρία στην υποδοχή του φορτιστή (V). Συνδέστε το φορτιστή σε μια πρίζα. Θα ανάψει το κόκκινο LED, πράγμα που σημαίνει τη διαδικασία φόρτισης. Όταν ολοκληρωθεί η φόρτιση , το κόκκινο LED σβήνει και το πράσινο LED ανάβει, υποδεικνύοντας ότι η μπαταρία είναι πλήρως φορτισμένη. Στη συνέχεια, τραβήξτε το φις του τροφοδοτικού από την πρίζα. Αφαίρεστε τη μπαταρία από το σταθμό φόρτισης πατώντας το κουμπί στο μάνταλο της μπαταρίας.89 ΑΡΧΙΚΕΣ ΟΔΗΓΙΕΣ

Προσοχή! Εάν μετά τη σύνδεση του φορτιστή στο δίκτυο ανάψει η πράσινη λυχνία LED, αυτό σημαίνει μια πλήρως φορτισμένη μπαταρία. Σε αυτήν την περίπτωση, ο φορτιστής δεν θα ξεκινήσει τη διαδικασία φόρτισης.

Μετά από κάθε χρήση της συσκευής, απενεργοποιήστε τον συμπιεστή χρησιμοποιώντας το διακόπτη και, στη συνέχεια, αποσυν- δέστε την μπαταρία ή το βύσμα του καλωδίου τροφοδοσίας από την πρίζα. Προειδοποίηση! Όλη η συντήρηση πρέπει να εκτελείται με την μπαταρία αποσυνδεδεμένη από τη συσκευή και το βύσμα αποσυν- δεδεμένο από την πρίζα. Το περίβλημα της συσκευής πρέπει να καθαρίζεται με ένα μαλακό και υγρό πανί ή με ρεύμα πεπιεσμένου αέρα σε πίεση

μεγαλύτερη από 0,3 Mpa. Τα ανοίγματα εξαερισμού μπορούν επίσης να καθαριστούν με πινέλο ή βούρτσα με μαλακή πλαστική τρίχα. Μην χρησιμοποιείτε αλκοόλ, διαλύτες, οξέα ή διαβρωτικές ουσίες για τον καθαρισμό. Μετά τον καθαρισμό, ο συμπιεστής είναι έτοιμος για περαιτέρω λειτουργία ή αποθήκευση. ΜΕΤΑΦΟΡΑ ΚΑΙ ΦΥΛΑΞΗ Μεταφέρετε τη συσκευή από τη λαβή ή τη βάση. Στην περίπτωση μεταφοράς με μεταφορικό μέσο, προστατεύστε τον συμπιεστή από την κίνηση. Μεταφέρετε και αποθηκεύστε τη συσκευή μόνο με απενεργοποιημένη, αποσυνδεδεμένη μπαταρία και αποσυν- δεδεμένο βύσμα από την πρίζα. Αποθηκεύστε τη συσκευή σε κλειστούς χώρους με καλό εξαερισμό. Κατά την αποθήκευση και τη μεταφορά, η συσκευή δεν πρέπει να εκτίθεται σε άμεσο ηλιακό φως, πηγές θερμότητας και βροχόπτωση. Το μέρος φύλαξης πρέπει να προστατεύει τη συσκευή από την πρόσβαση μη εξουσιοδοτημένων ατόμων, ιδιαίτερα παιδιών. Μην τοποθετείτε τίποτα πάνω στη συσκευή.90 ОРИГИНАЛНО РЪКОВОДСТВО
