INSTRUKCJA OBSŁUGI YT-23247 Yato

5. zasobnik akcesoriów

6. przełącznik zasilania

11. wąż dużej objętości

12. wąż wysokiego ciśnienia

13. kabel zasilający

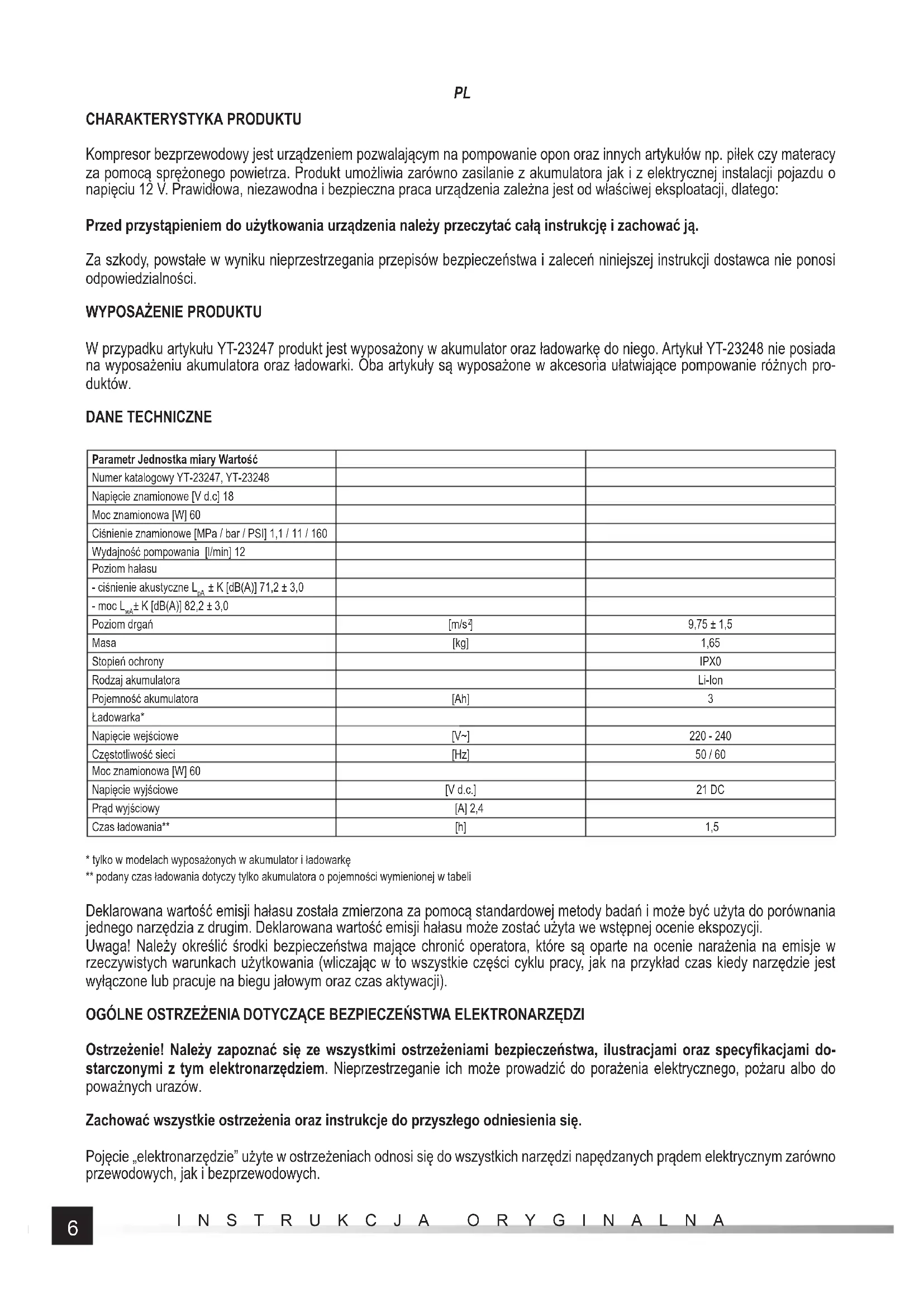

CHARAKTERYSTYKA PRODUKTU Kompresor bezprzewodowy jest urządzeniem pozwalającym na pompowanie opon oraz innych artykułów np. piłek czy materacy za pomocą sprężonego powietrza. Produkt umożliwia zarówno zasilanie z akumulatora jak i z elektrycznej instalacji pojazdu o napięciu 12 V. Prawidłowa, niezawodna i bezpieczna praca urządzenia zależna jest od właściwej eksploatacji, dlatego: Przed przystąpieniem do użytkowania urządzenia należy przeczytać całą instrukcję i zachować ją. Za szkody, powstałe w wyniku nieprzestrzegania przepisów bezpieczeństwa i zaleceń niniejszej instrukcji dostawca nie ponosi odpowiedzialności.

WYPOSAŻENIE PRODUKTU

W przypadku artykułu YT-23247 produkt jest wyposażony w akumulator oraz ładowarkę do niego. Artykuł YT-23248 nie posiada na wyposażeniu akumulatora oraz ładowarki. Oba artykuły są wyposażone w akcesoria ułatwiające pompowanie różnych pro- duktów. DANE TECHNICZNE Parametr Jednostka miary Wartość Numer katalogowy YT-23247, YT-23248 Napięcie znamionowe [V d.c] 18 Moc znamionowa [W] 60 Ciśnienie znamionowe [MPa / bar / PSI] 1,1 / 11 / 160 Wydajność pompowania [l/min] 12 Poziom hałasu - ciśnienie akustyczne L

] 9,75 ± 1,5 Masa [kg] 1,65 Stopień ochrony IPX0 Rodzaj akumulatora Li-Ion Pojemność akumulatora [Ah] 3 Ładowarka* Napięcie wejściowe [V~] 220 - 240 Częstotliwość sieci [Hz] 50 / 60 Moc znamionowa [W] 60 Napięcie wyjściowe [V d.c.] 21 DC Prąd wyjściowy [A] 2,4 Czas ładowania** [h] 1,5

• tylko w modelach wyposażonych w akumulator i ładowarkę ** podany czas ładowania dotyczy tylko akumulatora o pojemności wymienionej w tabeli Deklarowana wartość emisji hałasu została zmierzona za pomocą standardowej metody badań i może być użyta do porównania jednego narzędzia z drugim. Deklarowana wartość emisji hałasu może zostać użyta we wstępnej ocenie ekspozycji. Uwaga! Należy określić środki bezpieczeństwa mające chronić operatora, które są oparte na ocenie narażenia na emisje w rzeczywistych warunkach użytkowania (wliczając w to wszystkie części cyklu pracy, jak na przykład czas kiedy narzędzie jest wyłączone lub pracuje na biegu jałowym oraz czas aktywacji). OGÓLNE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA ELEKTRONARZĘDZI Ostrzeżenie! Należy zapoznać się ze wszystkimi ostrzeżeniami bezpieczeństwa, ilustracjami oraz specyfi kacjami do- starczonymi z tym elektronarzędziem. Nieprzestrzeganie ich może prowadzić do porażenia elektrycznego, pożaru albo do poważnych urazów. Zachować wszystkie ostrzeżenia oraz instrukcje do przyszłego odniesienia się. Pojęcie „elektronarzędzie” użyte w ostrzeżeniach odnosi się do wszystkich narzędzi napędzanych prądem elektrycznym zarówno przewodowych, jak i bezprzewodowych.INSTRUKCJA ORYGINALNA

Bezpieczeństwo miejsca pracy Miejsce pracy należy utrzymywać dobrze oświetlone i w czystości. Nieporządek i słabe oświetlenie mogą być przyczynami wypadków. Nie należy pracować elektronarzędziami w środowisku o zwiększonym ryzyku wybuchu, zawierającym palne ciecze, gazy lub opary. Elektronarzędzia generują iskry, które mogą zapalić pył lub opary. Nie należy dopuszczać dzieci i osób postronnych do miejsca pracy. Utrata koncentracji może spowodować utratę kontroli. Bezpieczeństwo elektryczne Wtyczka przewodu elektrycznego musi pasować do gniazdka sieciowego. Nie wolno modyfi kować wtyczki w jakikolwiek sposób. Nie wolno stosować żadnych adapterów wtyczki z uziemionymi elektronarzędziami. Niemodyfi kowana wtyczka pasująca do gniazdka zmniejsza ryzyko porażenia prądem elektrycznym. Unikać kontaktu z uziemionymi powierzchniami takimi jak rury, grzejniki i chłodziarki. Uziemienie ciała zwiększa ryzyko porażenia pr ądem elektrycznym. Nie należy narażać elektronarzędzi na kontakt z opadami atmosferycznymi lub wilgocią. Woda i wilgoć, która dostanie się do wnętrza elektronarzędzia zwiększa ryzyko porażenia prądem elektrycznym. Nie przeciążać kabla zasilającego. Nie używać kabla zasilającego do noszenia, ciągnięcia lub odłączania wtyczki od gniazdka sieciowego. Unikać kontaktu kabla zasilającego z ciepłem, olejami, ostrymi krawędziami i ruchomymi częścia- mi. Uszkodzenie lub splątanie kabla zasilającego zwiększa ryzyko porażenia prądem elektrycznym. W przypadku pracy poza pomieszczeniami zamkniętymi należy używać przedłużaczy przeznaczonych do pracy poza pomieszczeniami zamkniętymi. Użycie przedłużacza przystosowanego do pracy na zewnątrz pomieszczeń zmniejsza ryzyko porażenia prądem elektrycznym. W przypadku, gdy używanie elektronarzędzia w środowisku wilgotnym jest nieuniknione, jako ochronę przed napięciem zasilania należy stosować urządzenie różnicowoprądowe (RCD). Zastosowanie RCD zmniejsza ryzyko porażania prądem elektrycznym. Bezpieczeństwo osobiste Pozostań czujny, zwracaj uwagę na to, co robisz i zachowuj zdrowy rozsądek podczas pracy elektronarzędziem. Nie uży- waj elektronarzędzia będąc zmęczonym lub pod wpływem narkotyków alkoholu lub leków. Nawet chwila nieuwagi podczas pracy może prowadzić do poważnych urazów osobistych. Używaj środków ochrony osobistej. Zawsze zakładaj ochronę wzroku. Stosowanie środków ochrony osobistej, takich jak maski przeciwpyłowe, przeciwpoślizgowe obuwie ochronne, kaski i ochronniki słuchu zmniejszają ryzyko poważnych urazów osobistych. Zapobiegaj przypadkowemu uruchomieniu. Upewnij się, że włącznik elektryczny jest w pozycji „wyłączony” przed podłą- czeniem do zasilania i/lub akumulatora, podniesieniem lub przenoszeniem elektronarzędzia. Przenoszenie elektronarzędzia z palcem na włączniku lub zasilenie elektronarzędzia, gdy włącznik jest w pozycji „włączony” może prowadzić do poważnych urazów. Przed włączeniem elektronarzędzia usuń wszelkie klucze i inne narzędzia, które zostały użyte do jego regulacji. Klucz pozostawiony na obracających się elementach narzędzia może prowadzić do poważnych urazów. Nie sięgaj i nie wychylaj się zbyt daleko. Utrzymuj odpowiednią postawę oraz równowagę przez cały czas. Pozwoli to na łatwiejsze zapanowanie nad elektronarzędziem w przypadku niespodziewanych sytuacji podczas pracy. Ubieraj się odpowiednio. Nie zakładaj luźniej odzieży lub biżuterii. Utrzymuj włosy oraz odzież z dala od ruchomych czę- ści elektronarzędzia. Luźna odzież, biżuteria lub długie włosy mogą zostać pochwycone przez ruchome części. Jeżeli urządzenia są przystosowane do podłączenia odciągu pyłu lub gromadzenia pyłu, upewnij się, że zostały one podłączone i użyte prawidłowo. Użycie odciągu pyłu zmniejsza ryzyko zagrożeń związanych z pyłami. Nie pozwól, aby doświadczenie nabyte z częstego użycia narzędzia spowodowały beztroskę i ignorowanie zasad bezpie- czeństwa. Beztroskie działanie może spowodować poważne urazy w ułamku sekundy. Użytkowanie i troska o elektronarzędzie Nie przeciążaj elektronarzędzia. Używaj elektronarzędzia właściwego do wybranego zastosowania. Właściwe elektrona- rzędzie zapewni lepszą i bezpieczniejszą pracę jeżeli zostanie użyte do zaprojektowanego obciążenia. Nie używaj elektronarzędzia, jeśli włącznik elektryczny nie umożliwia włączenia i wyłączenia. Narzędzie, które nie daje się kontrolować za pomocą włącznika sieciowego jest niebezpieczne i należy je oddać do naprawy. Odłącz wtyczkę od gniazdka zasilającego i/lub zdemontuj akumulator, jeżeli jest odłączalny od elektronarzędzia przed regulacją, wymianą akcesoriów lub przechowywaniem narzędzia. Takie środki zapobiegawcze pozwolą na uniknięcie przy- padkowego włączenia elektronarzędzia. Przechowuj narzędzie w miejscu niedostępnym dla dzieci, nie pozwól osobom nieznającym obsługi elektronarzędzia lub tych instrukcji posługiwać się elektronarzędziem. Elektronarzędzia są niebezpieczne w rękach nieprzeszkolonych użytkowników. Konserwuj elektronarzędzia oraz akcesoria. Sprawdzaj narzędzie pod kątem niedopasowań lub zacięć ruchomych czę- ści, uszkodzeń części oraz jakichkolwiek innych warunków, które mogą wpłynąć na działanie elektronarzędzia. Uszko- dzenia należy naprawić przed użyciem elektronarzędzia. Wiele wypadków jest spowodowanych przez niewłaściwe konser- wowane narzędzia. Narzędzia tnące należy utrzymywać czyste i naostrzone. Właściwie konserwowane narzędzia tnące z ostrymi krawędziami jest mniej skłonne do zakleszczania i jest łatwiej kontrolować je podczas pracy.INSTRUKCJA ORYGINALNA

Stosuj elektronarzędzia, akcesoria oraz narzędzia wstawiane itd. zgodnie z niniejszymi instrukcjami, biorąc pod uwagę rodzaj i warunki pracy. Stosowanie narzędzi do innej pracy niż zostały zaprojektowane, może spowodować powstanie niebez- piecznej sytuacji. Rękojeści oraz powierzchnie do chwytania utrzymuj suche, czyste oraz wolne od oleju i smaru. Śliskie rękojeści i po- wierzchnie do chwytania nie pozwalają na bezpieczną obsługę oraz kontrolowanie narzędzia w niebezpiecznych sytuacjach. Naprawy Naprawiaj elektronarzędzie tylko w uprawnionych do tego zakładach, używających tylko oryginalnych części zamien- nych. Zapewni to właściwe bezpieczeństwo pracy elektronarzędzia.

INSTRUKCJE BEZPIECZEŃSTWA

Poznaj obsługę narzędzia. Nie rozpoczynaj pracy lub ładowania przed zapoznaniem się z treścią instrukcji obsługi. Przestrzega- nie zaleceń instrukcji zmniejsza ryzyko urazów, porażenia prądem elektrycznym lub pożaru. Urządzenie nie jest przeznaczone do pracy w atmosferze potencjalnie wybuchowej w środowisku o wysokiej wilgotno ści i wyso- kim zapyleniu. Temperatura w miejscu pracy powinna zawierać się w przedziale od +5

C, a wilgotność względna nie powinna przekraczać 80%. Urządzenie nie powinno pracować w pobliżu miejsc gdzie rozpylana jest woda. Urządzenie należy stawiać jedynie na twardym, równym i płaskim podłożu. Należy zwrócić uwagę, aby podczas pracy oraz po niej otwory wentylacyjne w obudowie urządzenia nie były zasłonięte. W trakcie pracy niektóre elementy obudowy mogą zostać nagrzane do wysokiej temperatury, dotknięcie ich może być przyczyną poparzenia. Do przenoszenia urządzenia należy chwytać tylko za jego uchwyt. Urządzenie przed przenoszeniem musi być wyłą- czone. Włącznik musi znajdować się w pozycji wyłączony, a akumulatory muszą być zdemontowane z urządzenia. Przestrzegaj ciśnienia maksymalnego pompowanych produktów. Używaj manometru (wbudowanego lub osobnego) do kontro- lowania ciśnienia wewnątrz pompowanego produktu. Przekroczenie maksymalnego ciśnienie może spowodować uszkodzenie pompowanego produktu, a nawet jego rozerwanie. Rozerwanie produktu może być przyczyną poważnych urazów. Okresowo należy sprawdzać czy wskazania manometru wbudowanego w narzędzie zgadzają się ze wskazaniami skalibrowa- nego manometru. Sprawdzaj narzędzie pod kątem uszkodzeń przed każdym użyciem. Jeżeli zostaną zauważone jakiekolwiek pęknięcia, przetarcia lub inne uszkodzenia nie korzystaj z urządzenia do czasu ich usunięcia. Urządzenie jest przeznaczone do pracy tylko z elastycznymi wężami ciśnieniowymi. Węże podłączane do urządzenia powinny wytrzymywać co najmniej ciśnienie jakie jest w stanie wytworzyć kompresor. Węże dla ciśnień wyższych niż 7 barów / 0,7 MPa, powinny być wyposażone w kord zabezpieczający np. w postaci linek drucianych. Przed podłączeniem węża do urządzenia sprawdź wąż czy nie jest uszkodzony. Jeżeli będą widoczne przetarcia otuliny, pęknię- cia lub zostaną zauważone przecieki powietrza należy zaprzestać używania uszkodzonego węża i wymienić go na nowy przed podjęciem pracy. Podczas pracy nigdy nie zginaj i nie skręcaj węża. Zgięcie węża może zmniejszyć jego średnicę wewnętrzną nawet do tego stopnia, że ustanie przepływ powietrza. Może to doprowadzić do uszkodzenia węża lub nawet jego rozerwania, co może być przy- czyną groźnych urazów. Zginanie i skręcanie węża przyspiesza także jego zużycie. Nigdy nie wykorzystuj węża do przenoszenia narzędzia. Nie napinaj nadmiernie węża podczas pracy. Unikaj tworzenia długich linii przesyłających sprężone powietrze. Krótsze linie są łatwiejsze do kontroli. Wszystkie urządzenia oraz akcesoria podłączane do kompresora powinny wytrzymywać co najmniej ciśnienie jakie jest w stanie wytworzyć kompresor. Zabroniona jest samodzielna regulacja lub modyfi kacja zaworu bezpieczeństwa. Niewłaściwie wyregulowany lub zmodyfi kowany zawór bezpieczeństwa może spowodować uszkodzenie produktu, które może być przyczyną groźnych obrażeń. Nie wykorzystuj urządzenia w charakterze urządzenia do sztucznego oddychania, do rozpylania jakiejkolwiek substancji lub w jakimkolwiek innym zastosowaniu nieopisanym w instrukcji. Nigdy nie kieruj strumienia powietrza w swoją stronę lub w stronę innych ludzi czy zwierząt. Nie sprawdzaj palcem lub jakąkolwiek inną częścią ciała czy urządzenia pompuje powietrze. Upewnij się, że urządzenie jest wyłączone przed podłączeniem węża oraz akcesoriów do urządzenia. Urządzenie nie jest przeznaczone do obsługi przez dzieci.

Przygotowanie do pracy Produkt należy wyciągnąć z opakowania i usunąć wszystkie elementy opakowania. Sprawdzić czy włącznik znajduje się w pozycji wyłączony – O. W przypadku wybrania akumulatora należy przełącznik zasilania ustawić w pozycji OFF. Wybrać rodzaj pompowanego produktu. Kompresor oferuje możliwość pompowania produktów wymagających dużych objętości powietrza, np. materacy, piłek plażowych itp. lub pompowania produktów wymagających wysokiego ciśnienia, np. opon, piłek itp. Do obu trybów służą inne węże i odpowiednie końcówki. W przypadku wybrania trybu dużych objętości należy wąż podłączyć do gniazda z tyłu obudowy (II). Wąż posiada wycięcia, przezINSTRUKCJA ORYGINALNA

które należy przeprowadzić kołki gniazda, a następnie wąż obrócić, aby zablokować jego pozycję w gnieździe. W przypadku wybrania trybu wysokiego ciśnienia wąż jest zamontowany na stałe do kompresora i tylko należy go rozwinąć z uchwytu z tyłu obudowy. W zaworze węża można zainstalować wybraną końcówkę roboczą. Umieść dźwignię zaworu tak, aby znajdowała się równolegle z zaworem, a następnie wsunąć w zawór końcówkę (III), następnie opuścić dźwignię zaworu, aby zablokować końcówkę w zaworze (III). Wybrać sposób zasilania, akumulator lub instalacja 12 V pojazdu. Akumulator wsunąć w prowadnice gniazda akumulatora do momentu zatrzaśnięcia go w gnieździe (IV). W przypadku wybrania zasilania przez instalację elektryczną 12 V pojazdu nale ży przełącznik zasilania ustawić w pozycji ozna- czonej symbolem światła. Rozwinąć całkowicie kabel zasilający, a jego wtyczkę podłączyć do gniazda instalacji pojazdu tzw. gniazda zapalniczki. Wybrany wąż podłączyć do pompowanego produktu. Kompresor jest gotowy do użytku. Włączanie i wyłączenie Urządzenie włącza się za pomocą włącznika. Włącznik posiada trzy pozycje. Środkowa oznacza, że znajduje się w stanie wyłą- czony – O. Przestawienie włącznika w pozycję – I oznacza pracę w trybie wysokiego ciśnienia. Przestawienie włącznika w pozycję – II oznacza pracę w trybie dużej objętości. Użytkowanie urządzenia Urządzenie posiada wyświetlacz oraz panel kontrolny w postaci przycisków. Przycisk oznaczony PSI/BAR/kPa, służy do wyboru jednostki ciśnienia widocznego na wyświetlaczu. Kolejne naciśnięcia przycisku zmieniają jednostkę ciśnienia w cyklu: PSI (funt/ stopę kwadratową); bary oraz kilopaskale. Przyciski oznaczone symbolem „+” oraz „-” służą do zmiany wartości ciśnienia w wybranej jednostce. Przycisk oznaczony „+” służy do zwiększania wartości, a przycisk oznaczony „-” służy do zmniejszania wartości. Dzięki przyciskom można ustawić samoczynne zakończenie pompowania po ustawieniu pożądanego ciśnienia. Taki sposób pra- cy jest dostępny tylko w trybie wysokiego ciśnienia. Tryb dużej objętości jest pozbawiony możliwości samoczynnego zakończenia pompowania po osiągnięciu ustawionego ciśnienia. Za pomocą przycisków należy ustawić pożądane ciśnienie. Po około 3 sekundach od ostatniego przyciśnięcia przycisku ustawio- na wartość zacznie pulsować na wyświetlaczu, a następnie wyświetlacz zacznie pokazywać wskazanie 0. Podczas pompowania wyświetlacz będzie wskazywał aktualne ciśnienie, a po osiągnięciu ustawionej wartości pompowanie zo- stanie samoczynnie zatrzymane. Kompresor może też służyć do szybszego wypompowywania powietrza z uprzednio napompowanych produktów. Ta funkcja jest dostępna tylko w trybie dużych objętości. Wąż służący do pompowania w tym trybie należy podłączyć do wlotu powietrza, a następnie do produktu z którego ma zostać wypompowane powietrze. Uruchomić kompresor w trybie pracy dużej objętości i odczekać do wypompowania powietrza z produktu. Ostrzeżenie! Kompresora nie można stosować w charakterze pompy próżniowej. W przypadku zasilania z akumulatora przestawienie przełącznika zasilania na symbol światła włączy niewielką latarkę wbudo- waną w bok obudowy. Instrukcje bezpieczeństwa ładowania akumulatora Uwaga! Przed rozpoczęciem ładowania upewnić się, czy korpus zasilacza, przewód i wtyczka nie są popękane i uszkodzone. Za- brania się używania niesprawnej lub uszkodzonej stacji ładującej i zasilacza! Do ładowania akumulatorów wolno używać jedynie stacji ładującej i zasilacza dostarczonych w zestawie. Używanie innego zasilacza może spowodować powstanie pożaru lub znisz- czenie narzędzia. Ładowanie akumulatora może odbywać się jedynie w pomieszczeniu zamkniętym, suchym i zabezpieczonym przed dostępem osób niepowołanych, a zwłaszcza dzieci. Nie wolno używać stacji ładującej i zasilacza bez stałego dozoru osoby dorosłej! W razie konieczności opuszczenia pomieszczenia, w której odbywa się ładowanie, należy odłączyć ładowarkę od sieci elektrycznej przez wyjęcie zasilacza z gniazda sieci elektrycznej. W przypadku wydobywania się z ładowarki dymu, podejrzanego zapachu itp. należy natychmiast wyjąć wtyczkę ładowarki z gniazda sieci elektrycznej! Wiertarko - wkrętarka dostarczana jest z akumulatorem nie naładowanym, dlatego przed rozpoczęciem pracy należy go ładować zgodnie z procedura opisaną poniżej za pomocą znajdujących się w zestawie zasilacza i stacji ładującej. Akumulatory typu Li-Ion (litowo – jonowe) nie wykazują tzw. “efekt pamięciowego”, co pozwala je doładowywać w dowolnym momencie. Zalecane jest jednak rozładowanie akumulatora podczas normalnej pracy, a następnie naładowanie do pełnej pojemności. Jeżeli ze względu na charakter pracy nie jest możliwe za każdym razem takie potraktowanie akumulatora, to należy to zrobić przynajmniej co kilka, kilkanaście cykli pracy. W żadnym wypadku nie wolno rozładowywać akumulatorów zwierając elektrody, gdyż powoduje to nie- odwracalne uszkodzenia! Nie wolno także sprawdzać stanu naładowania akumulatora, przez zwieranie elektrod i sprawdzanie iskrzenia.INSTRUKCJA ORYGINALNA

Przechowywanie akumulatora Aby wydłużyć czas życia akumulatora należy zapewnić właściwe warunki przechowywania. Akumulator wytrzymuje około 500 cykli „ładowanie - rozładowanie”. Akumulator należy przechowywać w zakresie temperatur od 0 do 30 stopni Celsjusza, przy względnej wilgotności powietrza 50%. Aby przechowywać akumulator przez dłuższy czas, należy go naładować do ok 70% po- jemności. W przypadku dłuższego przechowywania należy okresowo, raz w roku naładować akumulator. Nie należy doprowadzać do nadmiernego rozładowania akumulatora, gdyż skraca to jego żywotność i może spowodować nieodwracalne uszkodzenie. W trakcie przechowywania akumulator będzie się stopniowo rozładowywał, ze względu na upływność. Proces samoistnego roz- ładowania zależy od temperatury przechowywania, im wyższa temperatura, tym szybszy proces rozładowania. W przypadku nie-

łaściwego przechowywania akumulatorów może dojść do wycieku elektrolitu. W przypadku wycieku należy zabezpieczyć wyciek za pomocą środka neutralizującego, w przypadku kontaktu elektrolitu z oczami, należy obfi cie przemyć oczy wodą, a następnie niezwłocznie skorzystać z pomocy lekarskiej. Zabronione jest korzystanie z narzędzia z uszkodzonym akumulatorem. W przypad- ku całkowitego zużycia akumulatora należy go oddać do specjalistycznego punktu zajmującego się utylizacją tego typu odpadów. Transport akumulatorów Akumulatory litowo – jonowe wg przepisów prawnych są traktowane jak materiały niebezpieczne. Użytkownik narzędzia może transportować narzędzie z akumulatorem oraz same akumulatory drogą lądową. Nie muszą być wtedy spełnione dodatkowe warunki. W przypadku zlecenia transportu osobom trzecim (na przykład wysyłka za pomocą fi rmy kurierskiej) należy postępować zgodnie z przepisami dotyczącymi transportu materiałów niebezpiecznych. Przed wysyłką należy skontaktować się w tej spra- wie z osobą o odpowiednich kwalifi kacjach. Zabronione jest transportowanie uszkodzonych akumulatorów. Na czas transportu demontowane akumulatory należy usunąć z narzędzia, odsłonięte styki zabezpieczyć, np. zakleić taśmą izolacyjną. Akumulatory zabezpieczyć w opakowaniu w taki sposób, aby nie przemieszczały się wewnątrz opakowania w trakcie transportu. Należy także przestrzegać przepisów krajowych dotyczących transportu materiałów niebezpiecznych. Ładowanie akumulatora Uwaga! Przed ładowaniem należy odłączyć zasilacz stacji ładującej od sieci elektrycznej przez wyciągnięcie wtyczki zasilacza z gniazda sieci elektrycznej. Ponadto należy oczyścić akumulator i jego zaciski z brudu i pyłu za pomocą miękkiej, suchej szmatki. Akumulator posiada wbudowany wskaźnik naładowania. Naciskając przycisk zaświecą się diody (II), im więcej, tym bardziej nała- dowany akumulator. Jeżeli po naciśnięciu przycisku diody się nie świecą oznacza to rozładowany akumulator. Odłączyć akumulator od narzędzia. Wsunąć akumulator w gniazdo ładowarki (V). Podłączyć ładowarkę do gniazda sieci elektrycznej. Zaświeci się czerwona dioda, co oznacza proces ładowania. Po zakończeniu ładowania zgaśnie dioda czerwona, a zaświeci się dioda zielona, oznaczająca pełne naładowanie akumulatora. Należy wyciągnąć wtyczkę zasilacza z gniazda sieci elektrycznej. Wysunąć akumulator ze stacji ładującej, naciskając przycisk zatrzasku akumulatora. Uwaga! Jeżeli po podłączeniu ładowarki do sieci elektrycznej zaświeci się zielona dioda oznacza to w pełni naładowany akumu- lator. W takim wypadku ładowarka nie rozpocznie procesu ładowania. KONSERWACJA Po zakończeniu każdego użytkowania urządzenia należy wyłączyć kompresor za pomocą włącznika, a następnie odłączyć aku- mulator lub wtyczkę kabla zasilającego od gniazdka. Ostrzeżenie! Wszystkie czynności konserwacyjne należy przeprowadzić przy akumulatorze odłączonym od urządzenia oraz wtyczce odłączonej od gniazdka. Obudowę urządzenia należy czyścić za pomocą miękkiej i wilgotnej szmatki lub za pomocą strumienia sprężonego powietrza o ciśnieniu nie większym niż 0,3 MPa. Otwory wentylacyjne można też czyścić za pomocą pędzla lub szczotki z miękkim włosiem wykonanym z tworzyw sztucznych. Nie używać do czyszczenia alkoholu, rozpuszczalników, kwasów czy substancji żrących. Po oczyszczeniu kompresor jest gotowy do dalszej pracy lub przechowywania.

TRANSPORT I PRZECHOWYWANIE

Urządzenie transportować chwytając za uchwyt lub za podstawę. W przypadku transportu w środkach lokomocji, kompresor zabezpieczyć przed przemieszczaniem się. Urządzenie transportować i przechowywać tylko wyłączone, z odłączonym akumu- latorem oraz odłączoną wtyczką od gniazdka. Urządzenie przechowywać w zamkniętych pomieszczeniach z dobrą wentylacją. Podczas przechowywania i transportu urządzenie nie powinno być narażone na bezpośrednie działanie promieni słonecznych, źródeł ciepła oraz opadów atmosferycznych, Miejsce przechowywania powinno zabezpieczać przed dostępem do urządzenia osób nieuprawnionych, zwłaszcza dzieci. Niczego nie stawiać na urządzeniu.11

0825/YT-23247/EC/2025 Deklarujemy z pełną odpowiedzialnością, że niżej wymienione wyroby: Akumulatorowy kompresor samochodowy; 18 V d.c.; 60 W; 11 bar; 98 l/min; nr kat. YT-23247, YT-23248 do których odnosi się niniejsza deklaracja, są zgodne z poniższymi normami: EN 62841-1:2015 + A11:2022 EN 1012-1:2010

EN 50498:2010 i spełniają wymagania dyrektyw: Numer seryjny: dotyczy wszystkich numerów seryjnych produktów wymienionych w deklaracji

DEKLARACJA ZGODNOŚCI

Wrocław, 2025.08.27 2006/42/WE Maszyny i urządzenia bezpieczeństwa 2014/30/UE Kompatybilność elektromagnetyczna 2011/65/UE Substancje niebezpieczne w sprzęcie elektrycznym Nazwisko i adres osoby upoważnionej do przygotowania dokumentacji technicznej: Agnieszka Rędziak TOYA S.A., ul. Sołtysowicka 13 - 15, 51-168 Wrocław, Polska (miejsce i data wystawienia) (nazwisko i podpis osoby upoważnionej) TOYA S.A. ul. Sołtysowicka 13 - 15

05 - 831 Młochów k. Nadarzyna,

TOYA S.A. ul. Sołtysowicka 13 - 15

05 - 831 Młochów k. Nadarzyna,

Deklarujemy z pełną odpowiedzialnością, że niżej wymienione wyroby: Akumulatorowy kompresor samochodowy; 18 V d.c.; 60 W; 11 bar; 98 l/min; nr kat. YT-23247, YT-23248 do których odnosi się niniejsza deklaracja, spełniają wymagania dyrektywy: 2000/14/WE Zastosowana procedura oceny zgodności: inne dyrektywy, których wymagania spełnia urządzenie: 2006/42/WE Maszyny i urządzenia bezpieczeństwa 2014/30/UE Kompatybilność elektromagnetyczna 2011/65/UE Substancje niebezpieczne w sprzęcie elektrycznym (nazwisko i podpis osoby upoważnionej) 0825/YT-23247/EC/2025 (miejsce i data wystawienia) Wrocław, 2025.08.27 Wewnętrzna kontrola produkcji, ocena dokumentacji oraz okresowa kontrola przez jednostkę notyfikowaną Jednostka notyfikowana: TÜV SÜD Industrie Service GmbH; (0036) Westendstraße 199, 80686 München, Niemcy Zmierzony poziom mocy akustycznej urządzenia reprezentatywnego: 82,2 dB(A) Gwarantowany poziom mocy akustycznej urządzenia: 86 dB(A)
