1. uchwyt
2. regulator ciśnienia
3. szybkozłącze
4. manometr ciśnienia wyjściowego
5. zbiornik ciśnieniowy
6. stopka
7. koło
8. skrzynia korbowa
9. korek oleju
10. fi ltr powietrza
11. korek spustowy skroplin
12. zawór bezpieczeństwa
13. włącznik
14. wskaźnik oleju
15. korek spustowy oleju
16. manometr ciśnienia w zbiorniku
17. wyłącznik przeciążeniowy
18. osłona

EN

Przeczytać instrukcję

Używaj gogle ochronne

Używać ochrony słuchu

Zagrożenie elektryczne

Electrical hazard

Ostrzeżenie! Agregat sprężarkowy może się uruchomić bez ostrzeżenia

Ostrzeżenie! Ryzyko wysokiej temperatury

Zakaz: Nie Otwieraj kurka przed podłączeniem węża powietrznego

Zakaz: Nie obsługiwać sprężarki przewożnej przy otwartych drzwiach lub otwartej obudowie

Ten symbol informuje o zakazie umieszczania zużytego sprzętu elektrycznego i elektronicznego (w tym baterii i akumulatorów) łącznie z innymi odpadami. Zużyty sprzęt powinien być zbierany selektywnie i przekazany do punktu zbierania w celu zapewnienia jego recyklingu i odzysku, aby ograniczać ilość odpadów oraz zmniejszyć stopnień wykorzystania zasobów naturalnych. Niekontrolowane uwalnianie składników niebezpiecznych zawartych w sprzęcie elektrycznym i elektronicznym może stanowić zagrożenie dla zdrowia ludzkiego oraz powodować negatywne zmiany w środowisku naturalnym. Gospodarstwo domowe pełni ważną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu zużytego sprzętu. Więcej informacji o właściwych metodach recyklingu można uzyskać u władz lokalnych lub przedawcy.

Kompresor olejowy służy do sprężania powietrza atmosferycznego. Możliwe jest zasilanie z kompresora narzędzi pneumatycznych np. pistoletu do przedmuchiwania, pompowania, malowania. Prawidłowa, niezawodna i bezpieczna praca urządzenia zależna jest od właściwej eksploatacji, dlatego:

Przed przystąpieniem do użytkowania produktu należy przeczytać całą instrukcję i zachować ją. W przypadku przeka-zywania produktu innym osobom należy przekazać go wraz z instrukcją. Instrukcja powinna być stale przechowywana przy urządzeniu i być dostępna dla operatora.

Za wszelkie szkody i obrażenia powstałe w wyniku używania produktu niezgodnie z przeznaczeniem, nie przestrzegania przepisów bezpieczeństwa i zaleceń niniejszej instrukcji, dostawca nie ponosi odpowiedzialności. Czynności obsługowe nieopisane w instrukcji obsługi, zmiany w budowie mechanicznej i elektrycznej oraz inne modyfikacje powodują utratę praw użytkownika do gwarancji, a także z tytułu rękojmi.

Produkt jest dostarczany w stanie kompletnym wymagany jest jednak jego montaż lub odpowiednie ustawienie opisane w dalszej części instrukcji obsługi.

DANE TECHNICZNE

Parametr Jednostka miary Wartość
Numer katalogowy YT-23300 YT-23305 YT-23306 YT-23311
Napięcie znamionowe [V~] 230-240 230-240 230 230
Częstotliwość znamionowa [Hz] 50 50 50 50
Prąd zwarciowy	[A]	36 36 55 55
Prąd obciążenia	[A]	6,2	6,2	9,3	9,3
Moc znamionowa	[W]	1500	1500	2200	2200
Obroty znamionowe silnika	[min-]	2850	2850	2850	2850
Pojemność zbiornika	[!]	24	50	50	100
Ciśnienie znamionowe	[MPa / bar / PSI]	0,8 / 8,0 / 116	0,8 / 8,0 / 116	0,8 / 8,0 / 116	0,8 / 8,0 / 116
Wydajność pompowania (spręż maks.)	[l/min]	200	200	412	412
Poziom hałasu
- Ciśnienie akustyczne L_pA ± K	[dB(A)]	74,2 ± 3,0	74,2 ± 3,0	75,1 ± 2,11	75,1 ± 2,11
- Moc akustyczna L_wA ± K	[dB(A)]	93,7± 2,23	93,7 ± 2,23	95,1 ± 2,11	95,1 ± 2,11
Masa	[kg]	23 31 42 52
Klasa izolacji		I	I	I	I
Stopień ochrony		IP20	IP20	IPX0	IPX0

Deklarowana wartość emisji hałasu została zmierzona za pomocą standardowej metody badań i może być użyta do porównania jednego narzędzia z drugim. Deklarowana wartość emisji hałasu może zostać użyta we wstępnej ocenie ekspozycji.

Uwaga! Należy określić środki bezpieczeństwa mające chronić operatora, które są oparte na ocenie narażenia na emisje w rzeczywistych warunkach użytkowania (wliczając w to wszystkie części cyklu pracy, jak na przykład czas kiedy narzędzie jest wyłączone lub pracuje na biegu jałowym oraz czas aktywacji).

INSTRUKCJE BEZPIECZEŃSTWA

Poznaj obsługę urządzenia. Nie rozpoczynaj pracy lub ładowania przed zapoznaniem się z treścią instrukcji obsługi. Przestrzeganie zaleceń instrukcji zmniejsza ryzyko urazów, porażenia prądem elektrycznym lub pożaru.

Urządzenie jest przeznaczone tylko do pracy wewnątrz pomieszczeń, nie należy go narażać na kontakt z opadami atmosferycznymi. Urządzenie nie jest przeznaczone do pracy w atmosferze potencjalnie wybuchowej w środowisku o wysokiej wilgotności i wysokim zapyleniu. Temperatura w miejscu pracy powinna zawierać się w przedziale od +5°C do +40°C, a wilgotność względna nie powinna przekraczać 80%. Urządzenie nie powinno pracować w pobliżu miejsc gdzie rozpylana jest woda.

Użytkowanie urządzenia w zbyt niskiej temperaturze może spowodować, że środki smarne stracą swoje właściwości i nie będą zapewniały właściwego smarowania układów urządzenia. Praca w temperaturze poniżej 0°C może doprowadzić do zmarznięcia skroplin wewnątrz zbiornika. Ostrzeżenie! Podczas zimnego uruchomienia wysoka lepkość oleju, zatkane filtry olejowe lub wadliwe działanie zaworów może spowodować niedobór oleju.

Urządzenie należy stawiać jedynie na twardym, równym i płaskim podłożu.

Należy zwrócić uwagę, aby podczas pracy oraz po niej otwory wentylacyjne w obudowie urządzenia nie były zasłonięte.

PL

W trakcie pracy niektóre elementy obudowy mogą zostać nagrzane do wysokiej temperatury, dotknięcie ich może być przyczyną poparzenia. Zabrania się używania kompresora bez osłon zabezpieczających. Do przenoszenia urządzenia należy chwytać tylko za jego uchwyt. Urządzenie przed przenoszeniem musi być wyłączone. Włącznik musi znajdować się w pozycji wyłączony, wtyczka kabla zasilającego odłączona od zasilania. Urządzenia nie wolno transportować ze zbiornikiem pod ciśnieniem.

Przestrzegaj ciśnienia maksymalnego pompowanych produktów. Używaj manometru (wbudowanego lub osobnego) do kontrolowania ciśnienia wewnątrz pompowanego produktu. Przekroczenie maksymalnego ciśnienie może spowodować uszkodzenie pompowanego produktu, a nawet jego rozerwanie. Rozerwanie produktu może być przyczyną poważnych urazów.

Okresowo należy sprawdzać czy wskazania manometru wbudowanego w urządzenie zgadzają się ze wskazaniami skalibrowa-nego manometru.

Sprawdzaj narzędzie pod kątem uszkodzeń przed każdym użyciem. Jeżeli zostaną zauważone jakiekolwiek pęknięcia, przetarcia lub inne uszkodzenia nie korzystaj z urządzenia do czasu ich usunięcia.

Urządzenie jest przeznaczone do pracy tylko z elastycznymi wężami ciśnieniowymi. Węże podłączane do urządzenia powinny wytrzymywać co najmniej ciśnienie jakie jest w stanie wytworzyć kompresor. Węże dla ciśnień wyższych niż 7 barów / 0,7 MPa, powinny być wyposażone w kord zabezpieczający np. w postaci linek drucianych.

Przed podłączeniem węża do urządzenia sprawdź wąż czy nie jest uszkodzony. Jeżeli będą widoczne przetarcia otuliny, pęknięcia lub zostaną zauważone przecieki powietrza należy zaprzestać używania uszkodzonego węża i wymienić go na nowy przed podjęciem pracy.

Podczas pracy nigdy nie zginaj i nie skręcaj węża. Zgięcie węża może zmniejszyć jego średnicę wewnętrzną nawet do tego stopnia, że ustanie przepływ powietrza. Może to doprowadzić do uszkodzenia węża lub nawet jego rozerwania, co może być przyczyną grożnych urazów. Zginanie i skręcanie węża przyspiesza także jego zużycie. Nigdy nie wykorzystuj węża do przenoszenia narzędzia. Nie napinaj nadmiernie węża podczas pracy.

Unikaj tworzenia długich linii przesyłających spreżone powietrze. Krótsze linie są łatwiejsze do kontroli.

Wszystkie urządzenia oraz akcesoria podłączane do kompresora powinny wytrzymywać co najmniej ciśnienie jakie jest w stanie wytworzyć kompresor.

Zabroniona jest samodzielna regulacja lub modyfikacja zaworu bezpieczeństwa. Niewłaściwie wyregulowany lub zmodyfikowany zawór bezpieczeństwa może spowodować uszkodzenie produktu, które może być przyczyną groźnych obrażeń.

Nie wykorzystuj urządzenia w charakterze urządzenia do sztucznego oddychania, do rozpyłania jakiejkolwiek substancji lub w jakimkolwiek innym zastosowaniu nieopisanym w instrukcji obsługi. Sprężarka może być używana wyłącznie do sprężania powietrza. Zabrania się sprężania innych gazów.

Nigdy nie kieruj strumienia powietrza w swoją stronę lub w stronę innych ludzi czy zwierząt. Nie sprawdzaj palcem lub jakąkolwiek inną częścią ciała czy urządzenia pompuje powietrze.

Upewnij się, że urządzenie jest wyłączone przed podłączeniem węża oraz akcesoriów do urządzenia. Dzieci i zwierzęta nie mogą znajdować się w pobliżu urządzenia w trakcie pracy. Urządzenie nie jest przeznaczone do obsługi przez dzieci.

Urządzenie należy użytkować, transportować oraz przechowywać w pozycji pionowej. Użytkowanie, transport oraz przechowywanie urządzenia w innej pozycji niż pionowa może doprowadzić do uszkodzenia produktu.

Zalecenia dotyczące podłączania urządzenia do zasilania

Przed podłączeniem urządzenia do zasilania należy się upewnić, że napięcie, częstotliwość i wydajność sieci zasilającej odpowiadają wartościom widocznym na tabliczce znamionowej. Wtyczka musi pasować do gniazdka. Zabronione jest jakiekolwiek przerabianie wtyczki lub gniazdka celem dopasowania do siebie.

Urządzenia musi być podłączony bezpośrednio do pojedynczego gniazdka sieci zasilającej. Obwód sieci zasilającej musi być wyposażony w przewód ochronny oraz zabezpieczenie 16 A. W przypadku stosowania przedłużaczy, należy użyć przedłużacza z trzema przewodami wytrzymującego obciążenie prądem 16 A.

Unikać kontaktu kabla zasilającego z ostrymi krawędziami oraz gorącymi przedmiotami i powierzchniami w tym należącymi do urządzenia. Podczas pracy produktu kabel zasilający musi być zawsze w pełni rozwinięty, a jego położenie należy ustalić tak, aby nie stanowił przeszkody w trakcie obsługi produktu. Ułożenie kabla zasilającego nie może powodować ryzyka potknięcia.

Gniazdko zasilające powinno znajdować się w takim miejscu, aby zawsze była możliwość szybkiego odłączenia wtyczki kabla zasilającego produkt. Podczas odłączania wtyczki kabla zasilającego zawsze należy ciągnąć za obudowę wtyczki, nigdy za kabel.

Zabrania się zbliżania kabla zasilającego do rozgrzanego urządzenia. Jeżeli kabel zasilający lub wtyczka ulegną uszkodzeniu, należy je natychmiast odłączyć od sieci zasilającej i skontaktować się z autoryzowanym serwisem producenta celem wymiany.

Kabla zasilającego nie można wymieniać samodzielnie. Nie używać produktu z uszkodzonym kablem zasilającym lub wtyczką. Kabel zasilający lub wtyczka nie mogą zostać naprawione, w przypadku uszkodzenia tych elementów należy je wymienić na nowe pozbawione wad.

OBSŁUGA PRODUKTU

Przygotowanie do pracy

Uwaga! Wszystkie czynności opisane w tym punkcie należy przeprowadzić przy odłączonym zasilaniu produktu. Należy się upewnić, że wtyczka kabla zasilającego została wyjęta z gniazdka sieciowego.

Produkt należy rozpakować, całkowicie usuwając wszystkie elementy opakowania. Zaleca się zachować opakowanie, może być pomocne przy późniejszym transporcie i magazynowaniu produktu. Sprawdzić produkt pod kątem uszkodzeń. W przypadku

PL

stwierdzenia jakichkolwiek uszkodzeń nie należy używać produktu przed usunięciem uszkodzeń lub wymianą uszkodzonych elementów na nowe, wolne od uszkodzeń.

Montaż produktu

UWAGA! Przed pierwszym użyciem należy sprawdzić czy stan zaciśnięcia wszystkich połączeń śrubowych, a w szczególności śrub w głowicy oraz korpusie spreżarki jest prawidłowy.

W podstawie zbiornika w zależności od modelu należy przykręcić stopkę, stopki (II) i koła (III). Stopkę zamocować do otworu w podstawie za pomocą śruby, wprowadzając śrubę od dołu, zastosować podkładki, nakręcić nakrętkę. Skręcić za pomocą odpowiedniego klucza. Koła (III) zamocować za pomocą śrub do prawego i lewego boku podstawy kompresora, od wewnętrznej strony zastosować podkładki oraz nakręcić nakrętki. Skręcić za pomocą odpowiedniego klucza. Upewnić się czy elementy zostały solidnie zamocowane.

Montaż fi ltra powietrza (IV)

W produkcie przed pierwszym użyciem należy zamontować filtr powietrza. W tym celu należy usunąć zaślepkę filtru powietrza. Filtr powietrza wkręcić zgodnie z ruchem wskazówek zegara w otwór znajdujący się w głowicy cylindra sprężarki.

W produkcie o numerze katalogowym YT-23306 i YT-23311 filtry zamontować po obu stronach sprężarki.

Ustawianie kompresora

Kompresor należy umieścić na równym, płaskim, stabilnym podłożu, z dala od łatwopalnych substancji, w dobrze wentylowanym pomieszczeniu chroniącym od działania czynników atmosferycznych. Kompresor należy ustawić w odległości około 2,5 metra od ścian oraz przedmiotów.

Sprawdzanie poziomu / uzupełnianie oleju

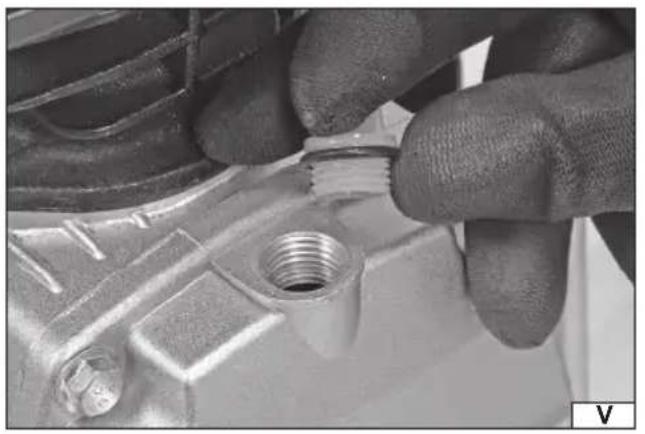

UWAGA! Zatyczkę zamontowaną na czas transportu należy usunąć i wkręcić korek oleju (V). Przed rozpoczęciem pracy należy sprawdzić poziom oleju na wskaźniku (VI). Jeżeli jest to konieczne uzupełnić poziom oleju tak, aby poziom znajdował się w centralnej części oczka. Zbyt niski poziom oleju (poniżej dna oczka) stwarza ryzyko zatarcia pompy. Zbyt wysoki poziom oleju (górna część oczka) lub użycie niewłaściwego rodzaju oleju stwarza ryzyko przedostania się oleju wraz z powietrzem do sieci pneumatycznej.

Do kompresora należy użyć oleju do sprężarek powietrznych o lepkości ISO VG 100.

Fabryczny olej należy wymienić po 10 godzinach pracy sprężarki. Wymiana oleju jest opisana w dalszej części instrukcji obsługi.

Podłączenie kompresora do zasilania elektrycznego

Upewnić się, że włącznik kompresora znajduje się w pozycji wyłączony (włącznik wcisnąć w dół). Podłączyć kompresor do gniazdka sieci elektrycznej.

Praca kompresora

Do szybkozłączek należy podłączyć węże z przyłączonymi narzędziami pneumatycznymi, które będą używane do pracy. Upewnić się, że włącznik urządzeń pneumatycznych znajduje się w pozycji wyłączony.

Włączanie / wyłączanie kompresora (VII)

W celu włączenia kompresora ustawić włącznik w pozycję włączony (włącznik wyciągnąć do góry). Kompresor uruchomi się napełniając zbiornik do ciśnienia nastawy fabrycznej podanej w tabeli z danymi technicznymi. Podczas pracy ilość zużywanego powietrza jest zależna od rodzaju zastosowanych narzędzi. Urządzenie pracuje w trybie automatycznym, utrzymując ustawiony fabrycznie poziom ciśnienia w zbiorniku. W celu wyłączenia kompresora ustawić włącznik w pozycji wyłączony (włącznik wcisnąć w dół).

Regulacja ciśnienia roboczego

Nie należy przekraczać ciśnienia maksymalnego określonego w specyfikacji podłączanych narzędzi oraz przewodów. Dopuszczalną wartość należy sprawdzić w specyfikacji technicznej producenta narzędzi.

Za pomocą regulatora ciśnienia (VIII) ustawić odpowiednie ciśnienie wyjściowe. Kompresor jest wyposażony w dwa manometry. Wartość ustawionego ciśnienia wyjściowego można odczytać na manometrze znajdującym się pod regulatorem. Wartość ciśnienia w zbiorniku można odczytać na manometrze znajdującym się pod włącznikiem sprężarki (VII).

Zabezpieczenie przeciążeniowe

Produkty o numerze katalogowym YT-23306 i YT-23311 są wyposażone w układ zabezpieczający silnik elektryczny przed przeciążeniem. Zabezpieczenie przed przeciążeniem załącza się przy wysokiej temperaturze silnika. W przypadku zadziałania zabezpieczenia urządzenie wyłączy się samoczynnie. W celu ponownego włączenia urządzenia należy wyłączyć kompresor przestawiając włącznik w pozycję wyłączony. Poczekać do ostudzenia urządzenia. Przed ponownym uruchomieniem należy wcisnąć wyłącznik przeciążeniowy znajdujący się na obudowie sprężarki (IX). Uruchomić ponownie kompresor włącznikiem.

KONSERWACJA

UWAGA! Przed rozpoczęciem konserwacji należy odczekać do całkowitego wystudzenia urządzenia. Należy wyłączyć kompressor za pomocą włącznika, a następnie odłączyć wtyczkę kabla zasilającego od gniazdka sieciowego.

Usunąć powietrze oraz kondensat ze zbiornika według opisu w dalszej części instrukcji obsługi „Opróżnianie kondensatu ze zbiornika”. Należy to zrobić dokładnie i po każdym użyciu kompresora. W przeciwnym przypadku woda może doprowadzić do rdzewienia zbiornika, co spowoduje jego uszkodzenie. Wytrącanie wody z powietrza jest zjawiskiem naturalnym związanym ze zmianami temperatury. Dlatego nie należy zaniedbać opróżniania zbiornika z powietrza. Zbiornik kompresora nie nadaje się do zespawania lub naprawy. W przypadku stwierdzenia uszkodzenia zbiornika należy skontaktować się z autoryzowanym serwisem producenta, nie należy uruchamiać uszkodzonego kompresora.

Obudowę urządzenia przecierać za pomocą lekko zwilżonej wodą szmatki, a następnie osuszyć. Otoczenie wlotu oraz wyło-tu powietrza czyścić za pomocą strumienia sprężonego powietrza o ciśnieniu nie większym niż 0,3 MPa. Otwory wentylacyjne można też czyścić za pomocą pędzla lub szczotki z miękkim włosiem wykonanym z tworzyw sztucznych. Nie używać do czyszczenia alkoholu, rozpuszczalników, kwasów czy substancji żrácych. Po oczyszczeniu i wykonaniu niezbędnych czynności konserwacyjnych i obsługowych kompresor jest gotowy do dalszej pracy lub przechowywania. Wszystkie inne prace konserwacyjne i obsługowe nieopisane w instrukcji obsługi muszą być wykonane w autoryzowanym serwisie producenta. W przypadku stwierdzenia nieprawidłowej pracy kompresora lub zużycia części obniżających jakość pracy urządzenia nie należy dokonywać napraw samodzielnie oraz uruchamiać uszkodzonego kompresora. W celu naprawy należy skontaktować się z autoryzowanym serwisem producenta.

BIEŻĄCE CZYNNOŚCI OBSŁUGOWE

UWAGA! Przed rozpoczęciem czynności obsługowych należy odczekać do całkowitego wystudzenia urządzenia. Należy wyłączyć kompresor za pomocą włącznika, a następnie odłączyć wtyczkę kabla zasilającego od gniazdka sieciowego.

Po upływie pierwszych 50 godzin należy sprawdzić czy stan zaciśnięcia wszystkich połączeń śrubowych, a w szczególności śrub w głowicy oraz korpusie sprężarki jest prawidłowy.

Opróżnianie kondensatu ze zbiornika (X)

Po wykonanej pracy zaleca się codzienne opróżnienie zbiornika ciśnieniowego ze skroplin oleju, wody, cząstek stałych przez zawór. Przed rozpoczęciem procesu opróżniania należy wyłączyć kompresor i wyciągnąć wtyczkę kabla zasilającego z gniazdka. Opróżnić zbiornik z ewentualnego ciśnienia np. używając pistoletu do przedmuchiwania. Skierować pistolet do przedmuchiwania w bezpieczne miejsce (z dala od ludzi i zwierząt) i przycisnąć spust aż do momentu opróżnienia zbiornika. Następnie podstawić płaskie naczynie pod korek spustowy. Odkręcić korek spustowy skroplin w kierunku odwrotnym do ruchu wskazówek zegara, znajdujący się pod spodem zbiornika. Po opróżnieniu zbiornika z kondensatu należy starannie zakręcić korek spustowy. Nie wolno wylewać kondensatu do gleby, rzeki, jeziora, kanalizacji. Kondensat przekazać do utylizacji w punkcie odbioru substancji niebezpiecznych dla środowiska.

Wymiana oleju

Olej w sprężarce należy wymieniać po każdych 50 godzinach pracy kompresora lub w przypadku zauważenia w oku wskaźnika oleju, że olej jest przepracowany (czarny). Do kompresora należy użyć oleju do sprężarek powietrznych o lepkości ISO VG 100. W celu wymiany oleju należy wyłączyć kompresor i wyciągnąć wtyczkę kabla zasilającego z gniazdka. Przygotować i podstawić odpowiednie naczynie pod korek spustowy oleju (VI) tak, aby podczas opróżniania zbiornika olej nieylał się na elementy kompresora oraz podłoże. Za pomocą klucza odkręcić korek spustowy oleju. Jeżeli olej nie spływa całkowicie można nieznacznie przechylić sprężarkę. Po zakończeniu opróżniania zbiornika oleju należy zakręcić korek spustowy oleju. Włać nowy olej tak, aby poziom znajdował się w centralnej części oczka. Zabrania się mieszania różnych typów oleju. Zbyt niski poziom oleju (ponizej dna oczka) stwarza ryzyko zatarcia pompy.

Zbyt wysoki poziom oleju (górna część oczka) lub użycie niewłaściwego rodzaju oleju stwarza ryzyko przedostania się oleju wraz z powietrzem do sieci pneumatycznej. Nie wolno wylewać oleju do gleby, rzeki, jeziora, kanalizacji. Przepracowany olej przekazać do utylizacji w punkcie odbioru substancji niebezpiecznych dla środowiska.

Zawór bezpieczeństwa (XI)

Fabrycznie zawór bezpieczeństwa jest ustawiony na maksymalne dopuszczalne ciśnienie w zbiorniku kompresora. Zabrania się samodzielnej regulacji zaworu bezpieczeństwa. W przypadku niewłaściwej pracy zaworu bezpieczeństwa należy skontaktować się z autoryzowanym serwisem producenta. Co około 30 godzin pracy lub przynajmniej 3 razy w roku należy upewnić się, że zawór pracuje prawidłowo. Wyłączyć kompresor i wyciągnąć wtyczkę kabla zasilającego z gniazdka. Odkręcić perforowaną nakrętkę wylotową zaworu bezpieczeństwa odwrotnie do ruchu wskazówek zegara. Ostrożnie odciągnąć dłonią nakrętkę na zewnątrz. Jeżeli zawór wypuści powietrze, oznacza to, że działa prawidłowo. Zacisnąć perforowaną nakrętkę kręcąc zgodnie z ruchem wskazówek zegara. Upewnić się, że nakrętka jest prawidłowo zakręcona.

Czyszczenie fi ltru powietrza

Filtr powietrza zapobiega zasysaniu kurzu i brudu do wnętrza sprężarki. Filtr powietrza ulega zabrudzeniu, w zależności od wa-

PL

runków oraz czasu pracy sprężarki. Należy sprawdzić stan zabrudzenia filtru raz w miesiącu i jeżeli wymaga czyszczenia należy oczyścić filtr lub wymienić nie rzadziej niż co 50 godzin pracy sprężarki. Zatkany filtr wlotowy może mocno ograniczyć wydajność sprężarki oraz doprowadzić do uszkodzenia urządzenia. Zabronione jest użytkowanie kompresora bez poprawnie zamontowanego filtru powietrza. Zanieczyszczenia jakie dostaną się do wnętrza kompresora wraz z powietrzem mogą doprowadzić do jego uszkodzenia.

W urządzeniu należy filtr odkręcić ręką w kierunku przeciwnym do ruchu wskazówek zegara, wykręcić wkręt mocujący z obudowy filtru powietrza (XII), otworzyć obudowę, wyciągnąć filtr z obudowy. Oczyścić filtr w roztworze wody z mydlinami, wypłukać w wodzie i dokładnie osuszyć. Umieścić filtr w obudowie, złożyć dwie części obudowy, wkręcić wkręt mocujący. Filtr powietrza wkręcić ręką zgodnie z ruchem wskazówek zegara w otwór filtru powietrza. Upewnić się, że filtr powietrza jest prawidłowo zamontowany.

PRZECHOWYWANIE | TRANSPORT

Urządzenie transportować chwytając za uchwyt lub za podstawę. W przypadku transportu w środkach lokomocji, kompresor zabezpieczyć przed przemieszczaniem się. Urządzenie transportować i przechowywać tylko wyłączone, odłączone od zasilania oraz opróżnionym zbiornikiem powietrza. Urządzenie przechowywać w zamkniętych pomieszczeniach z dobrą wentylacją. Podczas przechowywania i transportu urządzenie nie powinno być narażone na bezpośrednie działanie promieni słonecznych, źródeł ciepła oraz opadów atmosferycznych, Miejsce przechowywania powinno zabezpieczać przed dostępem do urządzenia osób nieuprawnionych, zwłaszcza dzieci. Niczego nie stawiać na urządzeniu.

UWAGA! Po każdym transporcie oraz po upływie każdych 50 godzin pracy należy sprawdzić czy stan zaciśnięcia wszystkich połączeń śrubowych jest prawidłowy.
