INSTRUKCJA OBSŁUGI YT-23310 Yato

TOYA S.A. ul. Sołtysowicka 13-15, 51-168 Wrocław, Polska

PL EN DE RU UA LT LV CZ SK HU RO ES FR IT NL GR BG PT HR AR

1. uchwyt

2. regulator ciśnienia

3. szybkozłącze

4. manometr ciśnienia wyjściowego

5. zbiornik ciśnieniowy

6. stopka / kółko

7. koło

8. skrzynia korbowa

9. korek oleju

10. fi ltr powietrza

11. zawór bezpieczeństwa

12. włącznik

13. wskaźnik oleju

14. korek spustowy oleju

15. osłona napędu

16. manometr ciśnienia w zbiorniku

17. wyłącznik przeciążeniowy

EN

Przeczytać instrukcję

Używaj gogle ochronne

Używać ochrony słuchu

Zagrożenie elektryczne

Electrical hazard

Ostrzeżenie! Agregat sprężarkowy może się uruchomić bez ostrzeżenia

Ostrzeżenie! Ryzyko wysokiej temperatury

Zakaz: Nie Otwieraj kurka przed podłączeniem węża powietrznego

Zakaz: Nie obsługiwać sprężarki przewożnej przy otwartych drzwiach lub otwartej obudowie

Ten symbol informuje o zakazie umieszczania zużytego sprzętu elektrycznego i elektronicznego (w tym baterii i akumulatorów) łącznie z innymi odpadami. Zużyty sprzęt powinien być zbierany selektywnie i przekazany do punktu zbierania w celu zapewnienia jego recyklingu i odzysku, aby ograniczać ilość odpadów oraz zmniejszyć stopnień wykorzystania zasobów naturalnych. Niekontrolowane uwalnianie składników niebezpiecznych zawartych w sprzęcie elektrycznym i elektronicznym może stanowić zagrożenie dla zdrowia ludzkiego oraz powodować negatywne zmiany w środowisku naturalnym. Gospodarstwo domowe pełni ważną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu zużytego sprzętu. Więcej informacji o właściwych metodach recyklingu można uzyskać u władz lokalnych lub śprzedawcy.

Kompresor olejowy służy do sprężania powietrza atmosferycznego. Możliwe jest zasilanie z kompresora narzędzi pneumatycznych, np. pistoletu do przedmuchiwania, pompowania, malowania. Prawidłowa, niezawodna i bezpieczna praca urządzenia zależna jest od właściwej eksploatacji, dlatego:

Przed przystąpieniem do użytkowania produktu należy przeczytać całą instrukcję i zachować ją. W przypadku przeka-zywania produktu innym osobom należy przekazać go wraz z instrukcją. Instrukcja powinna być stale przechowywana przy urządzeniu i być dostępna dla operatora.

Za wszelkie szkody i obrażenia powstałe w wyniku używania produktu niezgodnie z przeznaczeniem, nie przestrzegania przepisów bezpieczeństwa i zaleceń niniejszej instrukcji, dostawca nie ponosi odpowiedzialności. Czynności obsługowe nieopisane w instrukcji obsługi, zmiany w budowie mechanicznej i elektrycznej oraz inne modyfikacje powodują utratę praw użytkownika do gwarancji, a także z tytułu rękojmi.

WYPOSAŻENIE

Produkt jest dostarczany w stanie kompletnym, wymagany jest jednak jego montaż oraz odpowiednie ustawienie opisane w dalszej części instrukcji obsługi.

DANE TECHNICZNE

Parametr Jednostka miary Wartość
Numer katalogowy YT-23310 YT-23320 YT-23321
Napięcie znamionowe [V~] 230 230 400 (3P+PE)
Częstotliwość znamionowa [Hz] 50 50 50
Prąd zwarciowy [A] 57 57 27
Prąd obciążenia	[A]	9,5	9,5	4,5
Moc znamionowa	[W]	2200	2200	2200
Obroty znamionowe silnika	[min-]	1100	1100	1100
Pojemność zbiornika	[l]	100 200 200
Ciśnienie znamionowe	[MPa / bar / PSI]	1,0 / 10,0 / 145	1,0 / 10,0 / 145	1,0 / 10,0 / 145
Wydajność pompowania(spręż maks.)	[l/min]	360 360 360
Poziom hałasu
- Ciśnienie akustyczne L_pA ± K	[dB(A)]	74,7 ± 3,0	74,7 ± 3,0	75,1 ± 2,11
- Moc akustyczna L_wA ± K	[dB(A)]	93,8 ± 2,28	93,8 ± 2,28	95,1 ± 2,11
Masa	[kg]	70	108 125
Klasa izolacji		I	I	I
Stopień ochrony		IP20	IP20	IP32

Deklarowana wartość emisji hałasu została zmierzona za pomocą standardowej metody badań i może być użyta do porównania jednego narzędzia z drugim. Deklarowana wartość emisji hałasu może zostać użyta we wstępnej ocenie ekspozycji.

Uwaga! Należy określić środki bezpieczeństwa mające chronić operatora, które są oparte na ocenie narażenia na emisje w rzeczywistych warunkach użytkowania (wliczając w to wszystkie części cyklu pracy, jak na przykład czas kiedy narzędzie jest wyłączone lub pracuje na biegu jałowym oraz czas aktywacji).

INSTRUKCJE BEZPIECZEŃSTWA

Poznaj obsługę urządzenia. Nie rozpoczynaj pracy lub ładowania przed zapoznaniem się z treścią instrukcji obsługi. Przestrzeganie zaleceń instrukcji zmniejsza ryzyko urazów, porażenia prądem elektrycznym lub pożaru.

Urządzenie jest przeznaczone tylko do pracy wewnątrz pomieszczeń, nie należy go narażać na kontakt z opadami atmosferycznymi. Urządzenie nie jest przeznaczone do pracy w atmosferze potencjalnie wybuchowej w środowisku o wysokiej wilgotności i wysokim zapyleniu. Temperatura w miejscu pracy powinna zawierać się w przedziale od +5°C do +40°C, a wilgotność względna nie powinna przekraczać 80%. Urządzenie nie powinno pracować w pobliżu miejsc gdzie rozpyłana jest woda.

Użytkowanie urządzenia w zbyt niskiej temperaturze może spowodować, że środki smarne stracą swoje właściwości i nie będą zapewniały właściwego smarowania układów urządzenia. Praca w temperaturze poniżej 0°C może doprowadzić do zmarznięcia skroplin wewnątrz zbiornika. Ostrzeżenie! Podczas zimnego uruchomienia wysoka lepkość oleju, zatkane filtry olejowe lub wadli-we działanie zaworów może spowodować niedobór oleju.

Urządzenie należy stawiać jedynie na twardym, równym i płaskim podłożu.

PL

Należy zwrócić uwagę, aby podczas pracy oraz po niej otwory wentylacyjne w obudowie urządzenia nie były zasłonięte.

W trakcie pracy niektóre elementy obudowy mogą zostać nagrzane do wysokiej temperatury, dotknięcie ich może być przyczyną poparzenia. Zabrania się używania kompresora bez osłon zabezpieczających. Do przenoszenia urządzenia należy chwytać tylko za jego uchwyt. Urządzenie przed przenoszeniem musi być wyłączone. Włącznik musi znajdować się w pozycji wyłączony, wtyczka kabla zasilającego odłączona od zasilania. Urządzenia nie wolno transportować ze zbiornikiem pod ciśnieniem.

Przestrzegaj ciśnienia maksymalnego pompowanych produktów. Używaj manometru (wbudowanego lub osobnego) do kontrolowania ciśnienia wewnątrz pompowanego produktu. Przekroczenie maksymalnego ciśnienie może spowodować uszkodzenie pompowanego produktu, a nawet jego rozerwanie. Rozerwanie produktu może być przyczyną poważnych urazów.

Okresowo należy sprawdzać czy wskazania manometru wbudowanego w urządzenie zgadzają się ze wskazaniami skalibrowa- nego manometru.

Sprawdzaj narzędzie pod kątem uszkodzeń przed każdym użyciem. Jeżeli zostaną zauważone jakiekolwiek pęknięcia, przetarcia lub inne uszkodzenia nie korzystaj z urządzenia do czasu ich usunięcia.

Urządzenie jest przeznaczone do pracy tylko z elastycznymi wężami ciśnieniowymi. Węże podłączane do urządzenia powinny wytrzymywać co najmniej ciśnienie jakie jest w stanie wytworzyć kompresor. Węże dla ciśnień wyższych niż 7 barów / 0,7 MPa, powinny być wyposażone w kord zabezpieczający np. w postaci linek drucianych.

Przed podłączeniem węża do urządzenia sprawdź wąż czy nie jest uszkodzony. Jeżeli będą widoczne przetarcia otuliny, pęknięcia lub zostaną zauważone przecieki powietrza należy zaprzestać używania uszkodzonego węża i wymienić go na nowy przed podjęciem pracy.

Podczas pracy nigdy nie zginaj i nie skręcaj węża. Zgięcie węża może zmniejszyć jego średnicę wewnętrzną nawet do tego stopnia, że ustanie przepływ powietrza. Może to doprowadzić do uszkodzenia węża lub nawet jego rozerwania, co może być przyczyną groźnych urazów. Zginanie i skręcanie węża przyspiesza także jego zużycie. Nigdy nie wykorzystuj węża do przenoszenia narzędzia. Nie napinaj nadmiernie węża podczas pracy.

Unikaj tworzenia długich linii przesyłających sprężone powietrze. Krótsze linie są łatwiejsze do kontroli.

Wszystkie urządzenia oraz akcesoria podłączane do kompresora powinny wytrzymywać co najmniej ciśnienie jakie jest w stanie wytworzyć kompresor.

Zabroniona jest samodzielna regulacja lub modyfikacja zaworu bezpieczeństwa. Niewłaściwie wyregulowany lub zmodyfikowany zawór bezpieczeństwa może spowodować uszkodzenie produktu, które może być przyczyną grożnych obrażeń.

Nie wykorzystuj urządzenia w charakterze urządzenia do sztucznego oddychania, do rozpyłania jakiejkolwiek substancji lub w jakimkolwiek innym zastosowaniu nieopisanym w instrukcji obsługi. Sprężarka może być używana wyłącznie do sprężania powietrza. Zabrania się sprężania innych gazów.

Nigdy nie kieruj strumienia powietrza w swoją stronę lub w stronę innych ludzi czy zwierząt. Nie sprawdzaj palcem lub jakąkolwiek inną częścią ciała czy urządzenia pompuje powietrze.

Upewnij się, że urządzenie jest wyłączone przed podłączeniem węża oraz akcesoriów do urządzenia. Dzieci i zwierzęta nie mogą znajdować się w pobliżu urządzenia w trakcie pracy. Urządzenie nie jest przeznaczone do obsługi przez dzieci.

Urządzenie należy użytkować, transportować oraz przechowywać w pozycji pionowej. Użytkowanie, transport oraz przechowywanie urządzenia w innej pozycji niż pionowa może doprowadzić do uszkodzenia produktu.

Zalecenia dotyczące podłączania urządzenia do zasilania

Przed podłączeniem urządzenia do zasilania należy się upewnić, że napięcie, częstotliwość i wydajność sieci zasilającej odpowiadają wartościom widocznym na tabliczce znamionowej. Wtyczka musi pasować do gniazdka. Zabronione jest jakiekolwiek przerabianie wtyczki lub gniazdka celem dopasowania do siebie.

Urządzenia musi być podłączony bezpośrednio do pojedynczego gniazdka sieci zasilającej. Obwód sieci zasilającej musi być wyposażony w przewód ochronny oraz zabezpieczenie 16 A. W przypadku stosowania przedłużaczy, należy użyć przedłużacza z trzema przewodami wytrzymującego obciążenie prądem 16 A.

Unikać kontaktu kabla zasilającego z ostrymi krawędziami oraz gorącymi przedmiotami i powierzchniami w tym należącymi do urządzenia. Podczas pracy produktu kabel zasilający musi być zawsze w pełni rozwinięty, a jego położenie należy ustalić tak, aby nie stanowił przeszkody w trakcie obsługi produktu. Ułożenie kabla zasilającego nie może powodować ryzyka potknięcia.

Gniazdko zasilające powinno znajdować się w takim miejscu, aby zawsze była możliwość szybkiego odłączenia wtyczki kabla zasilającego produkt. Podczas odłączania wtyczki kabla zasilającego zawsze należy ciągnąć za obudowę wtyczki, nigdy za kabel.

Zabrania się zbliżania kabla zasilającego do rozgrzanego urządzenia. Jeżeli kabel zasilający lub wtyczka ulegną uszkodzeniu, należy je natychmiast odłączyć od sieci zasilającej i skontaktować się z autoryzowanym serwisem producenta celem wymiany.

Kabla zasilającego nie można wymieniać samodzielnie. Nie używać produktu z uszkodzonym kablem zasilającym lub wtyczką.

Kabel zasilający lub wtyczka nie mogą zostać naprawione, w przypadku uszkodzenia tych elementów należy je wymienić na nowe pozbawione wad.

OBSŁUGA PRODUKTU

Przygotowanie do pracy

Uwaga! Wszystkie czynności opisane w tym punkcie należy przeprowadzić przy odłączonym zasilaniu produktu. Należy się upewnić, że wtyczka kabla zasilającego została wyjęta z gniazdka sieciowego.

Produkt należy rozpakować, całkowicie usuwając wszystkie elementy opakowania. Zaleca się zachować opakowanie, może

PL

być pomocne przy późniejszym transporcie i magazynowaniu produktu. Sprawdzić produkt pod kątem uszkodzeń. W przypadku stwierdzenia jakichkolwiek uszkodzeń nie należy używać produktu przed usunięciem uszkodzeń lub wymianą uszkodzonych elementów na nowe, wolne od uszkodzeń.

Montaż produktu

UWAGA! Przed pierwszym użyciem należy sprawdzić czy stan zaciśnięcia wszystkich połączeń śrubowych, a w szczególności śrub w głowicy oraz korpusie spreżarki jest prawidłowy.

W podstawie zbiornika w zależności od modelu należy przykręcić stopki (II) lub kółka. Stopkę lub kółko zamocować do otworu w podstawie za pomocą śruby, wprowadzając śrubę od dołu, zastosować podkładki, nakręcić nakrętkę. Skręcić za pomocą odpowiedniego klucza. Koła (III) zamocować za pomocą śrub do prawego i lewego boku podstawy kompresora, od wewnętrznej strony zastosować podkładki oraz nakręcić nakrętki. Skręcić za pomocą odpowiedniego klucza. Upewnić się czy elementy zostały solidnie zamocowane.

W produktach o numerach katalogowych: YT-23320 i YT-23321 należy także zamontować uchwyt (IV). W tym celu za pomocą odpowiedniego klucza poluzować śruby mocujące. Umieścić uchwyt w mocowaniu, a następnie dokręcić śruby mocujące. Sprawdzić czy uchwyt jest solidnie zamontowany i nie przesuwa się podczas pracy. W razie potrzeby dokręcić śruby mocujące.

Ustawianie kompresora

Kompresor należy umieścić na równym, płaskim, stabilnym podłożu, z dala od łatwopalnych substancji, w dobrze wentylowanym pomieszczeniu chroniącym od działania czynników atmosferycznych. Kompresor należy ustawić w odległości około 2,5 metra od ścian oraz przedmiotów.

Sprawdzanie poziomu / uzupełnianie oleju

Przed rozpoczęciem pracy należy sprawdzić poziom oleju na wskaźniku (V). Jeżeli jest to konieczne należy uzupełnić poziom oleju tak, aby poziom znajdował się w centralnej części oczka. Zbyt niski poziom oleju (poniżej dna oczka) stwarza ryzyko zatarcia pompy. Zbyt wysoki poziom oleju (górna część oczka) lub użycie niewłaściwego rodzaju oleju stwarza ryzyko przedostania się oleju wraz z powietrzem do sieci pneumatycznej.

Do kompresora należy użyć oleju do sprężarek powietrznych o lepkości ISO VG 100.

Fabryczny olej należy wymienić po 10 godzinach pracy sprężarki. Wymiana oleju jest opisana w dalszej części instrukcji obsługi.

Podłączenie kompresora do zasilania elektrycznego

Upewnić się, że włącznik kompresora znajduje się w pozycji wyłączony. Podłączyć kompresor do gniazdka sieci elektrycznej.

Praca kompresora

Do szybkozłączek należy podłączyć węże z przyłączonymi narzędziami pneumatycznymi, które będą używane do pracy. Upewnić się, że włącznik urządzeń pneumatycznych znajduje się w pozycji wyłączony.

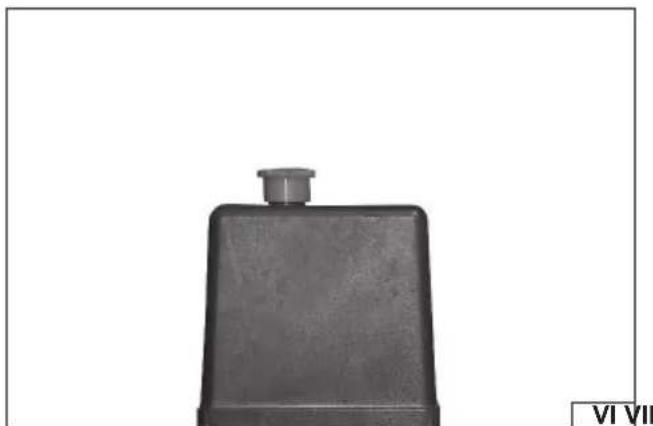

Włączanie / wyłączanie kompresora (VI)

W zależności od zastosowanego w danym modelu włącznika, w celu włączenia kompresora włącznik wyciągnąć do góry lub przestawić w pozycję włączony - symbol I. Kompresor uruchomi się napełniając zbiornik do ciśnienia nastawy fabrycznej podanej w tabeli z danymi technicznymi. Podczas pracy ilość zużywanego powietrza jest zależna od rodzaju zastosowanych narzędzi. Urządzenie pracuje w trybie automatycznym, utrzymując ustawiony fabrycznie poziom ciśnienia w zbiorniku. W celu wyłączenia kompresora włącznik wcisnąć w dół lub przestawić w pozycję wyłączony - symbol 0.

Regulacja ciśnienia roboczego

Nie należy przekraczać ciśnienia maksymalnego określonego w specyfikacji podłączanych narzędzi oraz przewodów. Dopuszczalną wartość należy sprawdzić w specyfikacji technicznej producenta narzędzi.

Za pomocą regulatora ciśnienia (VII) ustawić odpowiednie ciśnienie wyjściowe. Wartość ustawionego ciśnienia można odczytać na manometrze ciśnienia wyjściowego.

Zabezpieczenie przeciążeniowe (VIII)

Kompresor wyposażony jest w układ zabezpieczający silnik elektryczny przed przeciążeniem. Zabezpieczenie przed przeciążeniem załącza się przy wysokiej temperaturze silnika. W przypadku zadziałania zabezpieczenia urządzenie wyłączy się samoczynnie. Należy odczekać do ostygnięcia urządzenia. W celu ponownego włączenia urządzenia należy wyłączyć kompresor przestawiając włącznik w dół w pozycję wyłączony. Poczekać do ostudzenia urządzenia. Wcisnąć przycisk na wyłączniku przeciążeniowym (jeśli produkt został wyposażony w wyłącznik). Włączyć kompresor wyciągając włącznik do góry.

KONSERWACJA

UWAGA! Przed rozpoczęciem konserwacji należy poczekać do całkowitego wystudzenia urządzenia. Należy wyłączyć kompressor za pomocą włącznika, a następnie odłączyć wtyczkę kabla zasilającego od gniazdka sieciowego.

Usunąć powietrze oraz kondensat ze zbiornika według opisu w dalszej części instrukcji obsługi „Opróżnianie kondensatu ze

PL

zbiornika". Należy to zrobić dokładnie i po każdym użyciu kompresora. W przeciwnym przypadku woda może doprowadzić do rdzewienia zbiornika, co spowoduje jego uszkodzenie. Wytrącanie wody z powietrza jest zjawiskiem naturalnym związanym ze zmianami temperatury. Dlatego nie należy zaniedbać opróżniania zbiornika z powietrza. Zbiornik kompresora nie nadaje się do zespawania lub naprawy. W przypadku stwierdzenia uszkodzenia zbiornika należy skontaktować się z autoryzowanym serwisem producenta, nie należy uruchamiać uszkodzonego kompresora.

Obudowę urządzenia przecierać za pomocą lekko zwilżonej wodą szmatki, a następnie osuszyć. Otoczenie włotu oraz wylotu powietrza czyścić za pomocą strumienia spreżonego powietrza o ciśnieniu nie większym niż 0,3 MPa. Otwory wentylacyjne można też czyścić za pomocą pędzla lub szczotki z miękkim włosiem wykonanym z tworzyw sztucznych. Nie używać do czyszczenia alkoholu, rozpuszczalników, kwasów czy substancji żrácych. Po oczyszczeniu i wykonaniu niezbędnych czynności konserwacyjnych i obsługowych kompresor jest gotowy do dalszej pracy lub przechowywania. Wszystkie inne prace konserwacyjne i obsługowe nieopisane w instrukcji obsługi muszą być wykonane w autoryzowanym serwisie producenta. W przypadku stwierdzenia nieprawidłowej pracy kompresora lub zużycia części obniżających jakość pracy urządzenia nie należy dokonywać napraw samodzielnie oraz uruchamiać uszkodzonego kompresora. W celu naprawy należy skontaktować się z autoryzowanym serwisem producenta.

BIEŻĄCE CZYNNOŚCI OBSŁUGOWE

UWAGA! Przed rozpoczęciem czynności obsługowych należy poczekać do całkowitego wystudzenia urządzenia. Należy wyłączyć kompresor za pomocą włącznika, a następnie odłączyć wtyczkę kabla zasilającego od gniazdka sieciowego.

Po upływie pierwszych 50 godzin należy sprawdzić czy stan zaciśnięcia wszystkich połączeń śrubowych, a w szczególności śrub w głowicy oraz korpusie sprężarki jest prawidłowy.

Opróżnianie kondensatu ze zbiornika (IX)

Po wykonanej pracy zaleca się codzienne opróżnienie zbiornika ciśnieniowego ze skroplin oleju, wody, cząstek stałych przez zawór. Przed rozpoczęciem procesu opróżniania należy wyłączyć kompresor i wyciągnąć wtyczkę kabla zasilającego z gniazdka. Opróżnić zbiornik z ewentualnego ciśnienia np. używając pistoletu do przedmuchiwania. Skierować pistolet do przedmuchiwania w bezpieczne miejsce (z dala od ludzi i zwierząt) i przycisnąć spust aż do momentu opróżnienia zbiornika. Następnie podstawić płaskie naczynie pod korek spustowy, znajdujący się w dolnej części zbiornika (XI). Odkręcić korek spustowy skroplin w kierunku odwrotnym do ruchu wskazówek zegara. Po opróżnieniu zbiornika z kondensatu należy starannie zakręcić korek spustowy. Nie wolno wylewać kondensatu do gleby, rzeki, jeziora, kanalizacji. Kondensat przekazać do utylizacji w punkcie odbioru substancji niebezpiecznych dla środowiska.

Wymiana oleju

Olej w spreżarce należy wymieniać raz do roku lub w przypadku zauważenia w oku wskaźnika oleju, że olej jest przepracowany (czarny). Do kompresora należy użyć oleju do spreżarek powietrznych o lepkości ISO VG 100.

W celu wymiany oleju należy wyłączyć kompresor i wyciągnąć wtyczkę kabla zasilającego z gniazdka. Przygotować i podstawić odpowiednie naczynie pod korek spustowy oleju tak, aby podczas opróżniania zbiornika olej nieylał się na elementy kompresora oraz podłoże. Należy odkręcić korek spustowy oleju znajdujący się pod wskaźnikiem oleju. Jeżeli olej nie spływa całkowicie można nieznacznie przechylić sprężarkę. Po zakończeniu opróżniania zbiornika oleju należy zakręcić korek spustowy oleju. Włać nowy olej tak, aby poziom znajdował się w centralnej części oczka wskaźnika oleju (V). Zabrania się mieszania różnych typów oleju. Zbyt niski poziom oleju (poniżej dna oczka) stwarza ryzyko zatarcia pompy.

Zbyt wysoki poziom oleju (górna część oczka) lub użycie niewłaściwego rodzaju oleju stwarza ryzyko przedostania się oleju wraz z powietrzem do sieci pneumatycznej. Nie wolno wylewać oleju do gleby, rzeki, jeziora, kanalizacji. Przepracowany olej przekazać do utylizacji w punkcie odbioru substancji niebezpiecznych dla środowiska.

Zawór bezpieczeństwa (X)

Fabrycznie zawór bezpieczeństwa jest ustawiony na maksymalne dopuszczalne ciśnienie w zbiorniku kompresora. Zabrania się samodzielnej regulacji zaworu bezpieczeństwa. W przypadku niewłaściwej pracy zaworu bezpieczeństwa należy skontaktować się z autoryzowanym serwisem producenta. Co około 30 godzin pracy lub przynajmniej 3 razy w roku należy upewnić się, że zawór pracuje prawidłowo. Wyłączyć kompresor i wyciągnąć wtyczkę kabla zasilającego z gniazdka. Odkręcić perforowaną nakrętkę wylotową zaworu bezpieczeństwa odwrotnie do ruchu wskazówek zegara. Ostrożnie odciągnąć dłonią nakrętkę na zewnątrz. Jeżeli zawór wypuści powietrze, oznacza to, że działa prawidłowo. Zacisnąć perforowaną nakrętkę kręcąc zgodnie z ruchem wskazówek zegara. Upewnić się, że nakrętka jest prawidłowo zakręcona.

Regulacja naciągu pasa napędowego (XII)

Produkt posiada pas napędowy. Naciąg pasa należy sprawdzać co 100 godzin pracy sprężarki oraz w przypadku zauważenia spadku wydajności sprężarki. Żabrania się użytkowania sprężarki z lużnym oraz zbyt mocno naciągniętym pasem napędowym, może to doprowadzić do uszkodzenia elementów napędu sprężarki.

UWAGA! Przed rozpoczęciem procesu naciągu pasa należy wyłączyć kompresor i wyciągnąć wtyczkę kabla zasilającego z gniazdka.

Za pomocą klucza nastawnego odblokować spinki (XI) osłony przekręcając ostrożnie o 90 stopni w prawo lub w lewo do momentu

PL

poluzowania spinki. Odblokować wszystkie spinki osłony. Zdemontować przednią część osłony napędu. Górną część pasa napędowego (XII) należy przycisnąć palcem w miejscu pomiędzy kołami napędowymi przy użyciu siły docisku ok. 3 kg. Prawidłowe odchylenie pasa w miejscu kontroli powinno mieścić się w zakresie od 10mm - 15mm. Jeżeli naciąg pasa napędowego jest właściwy można przejść do etapu montażu przedniej osłony napędu w kolejności odwrotnej do opisanej w części opisu demontażu osłony. W przypadku jeżeli naciąg pasa wymaga regulacji należy poluzować za pomocą klucza sześciokątnego mocowanie tylnej części osłony napędu do silnika sprężarki. Następnie za pomocą kluczy poluzować mocowanie silnika, do momentu w którym będzie możliwe swobodne przesunięcie silnika względem sprężarki. Regulacja odbywa się przez przesunięcie silnika względem sprężarki. Należy ustawić prawidłowy naciąg pasa przesuwając silnik w prawo lub w lewo względem sprężarki. Skręcić wszystkie mocowania silnika oraz mocowanie tylnej osłony do silnika sprężarki. Upewnić się że wszystkie połączenia są starannie skręcone i nie przesuną się podczas pracy kompresora. Można przejść do etapu montażu przedniej osłony napędu w kolejności odwrotnej do opisanej w części opisu demontażu osłony. Sprawdzić czy osłona napędu jest prawidłowo zamontowana oraz czy wszystkie spinki osłony są prawidłowo zablokowane. W przypadku stwierdzenia, że pas napędowy nadaje się do wymiany należy skontaktować się z autoryzowanym serwisem producenta.

Czyszczenie fi ltru powietrza (XIII)

Filtr powietrza zapobiega zasysaniu kurzu i brudu do wnętrza sprężarki. Filtr powietrza ulega zabrudzeniu, w zależności od warunków oraz czasu pracy sprężarki. Należy sprawdzić stan zabrudzenia filtru raz w miesiącu i jeżeli wymaga czyszczenia należy oczyścić filtr lub wymienić nie rzadziej niż co 50 godzin pracy sprężarki. Zatkany filtr wlotowy może mocno ograniczyć wydajność sprężarki oraz doprowadzić do jej uszkodzenia. W przypadku, gdy filtr ulegnie uszkodzeniu należy wymienić go na nowy wolny od wad. Zabronione jest użytkowanie kompresora bez poprawnie zamontowanego filtru powietrza. Zanieczyszczenia jakie dostaną się do wnętrza kompresora wraz z powietrzem mogą doprowadzić do jego uszkodzenia.

Należy zdemontować filtr powietrza z korpusu sprężarki przy użyciu klucza, odkręcając śruby mocujące. Otworzyć obudowę, wyciągnąć filtr z obudowy. Oczyścić filtr w roztworze wody z mydlinami, wypłukać w wodzie i dokładnie osuszyć. Umieścić filtr w obudowie, złożyć dwie części obudowy, zamocować filtr powietrza do korpusu sprężarki za pomocą śrub. Upewnić się, że filtr powietrza jest prawidłowo zamontowany.

PRZECHOWYWANIE | TRANSPORT

Urządzenie transportować chwytając za uchwyt lub za podstawę. W przypadku transportu w środkach lokomocji, kompresor zabezpieczyć przed przemieszczaniem się. Urządzenie transportować i przechowywać tylko wyłączone, odłączone od zasilania oraz opróżnionym zbiornikiem powietrza. Urządzenie przechowywać w zamkniętych pomieszczeniach z dobrą wentylacją. Podczas przechowywania i transportu urządzenie nie powinno być narażone na bezpośrednie działanie promieni słonecznych, źródeł ciepła oraz opadów atmosferycznych, Miejsce przechowywania powinno zabezpieczać przed dostępem do urządzenia osób nieuprawnionych, zwłaszcza dzieci. Niczego nie stawiać na urządzeniu.

UWAGA! Po każdym transporcie oraz po upływie każdych 50 godzin pracy należy sprawdzić czy stan zaciśnięcia wszystkich połączeń śrubowych jest prawidłowy.
