LIETOŠANAS INSTRUKCIJA YT-23247 Yato

5. piederumu turētājs

6. barošanas pārslēgs

Trokšņa līmenis - jauda L

Bezvadu kompresors ir ierīce, kas ļauj pumpēt riepas un citus izstrādājumus, piemēram, bumbas vai matračus, izmantojot sa- spiestā gaisa plūsmu. Ierīci var barot gan no akumulatora, gan no automašīnas elektriskās sistēmas ar 12 V spriegumu. Pareiza, uzticama un droša ierīces darbība ir atkarīga no tās pareizas lietošanas, tāpēc: pirms sākat lietot ierīci, izlasiet visu instrukciju un saglabājiet to. Piegādātājs neatbild par kaitējumiem, kas radušies, neievērojot drošības noteikumus un šīs instrukcijas norādījumus.

Ierīces YT-23247 komplektā ietilpst akumulators un lādētājs. Ierīce YT-23248 nav aprīkota ar akumulatoru un lādētāju. Abas ierīces ir aprī kotas ar piederumiem, kas atvieglo dažādu izstrādājumu pumpēšanu. TEHNISKIE DATI Parametrs Mērvienība Vērtība Kataloga numurs YT-23247, YT-23248 Nominālais spriegums [V DC] 18 Nominālā jauda [W] 60 Nominālais spiediens [MPa/bar/PSI] 1,1/11/160 Sūknēšanas efektivitāte [l/min] 12 Trokšņa līmenis — akustiskais spiediens L

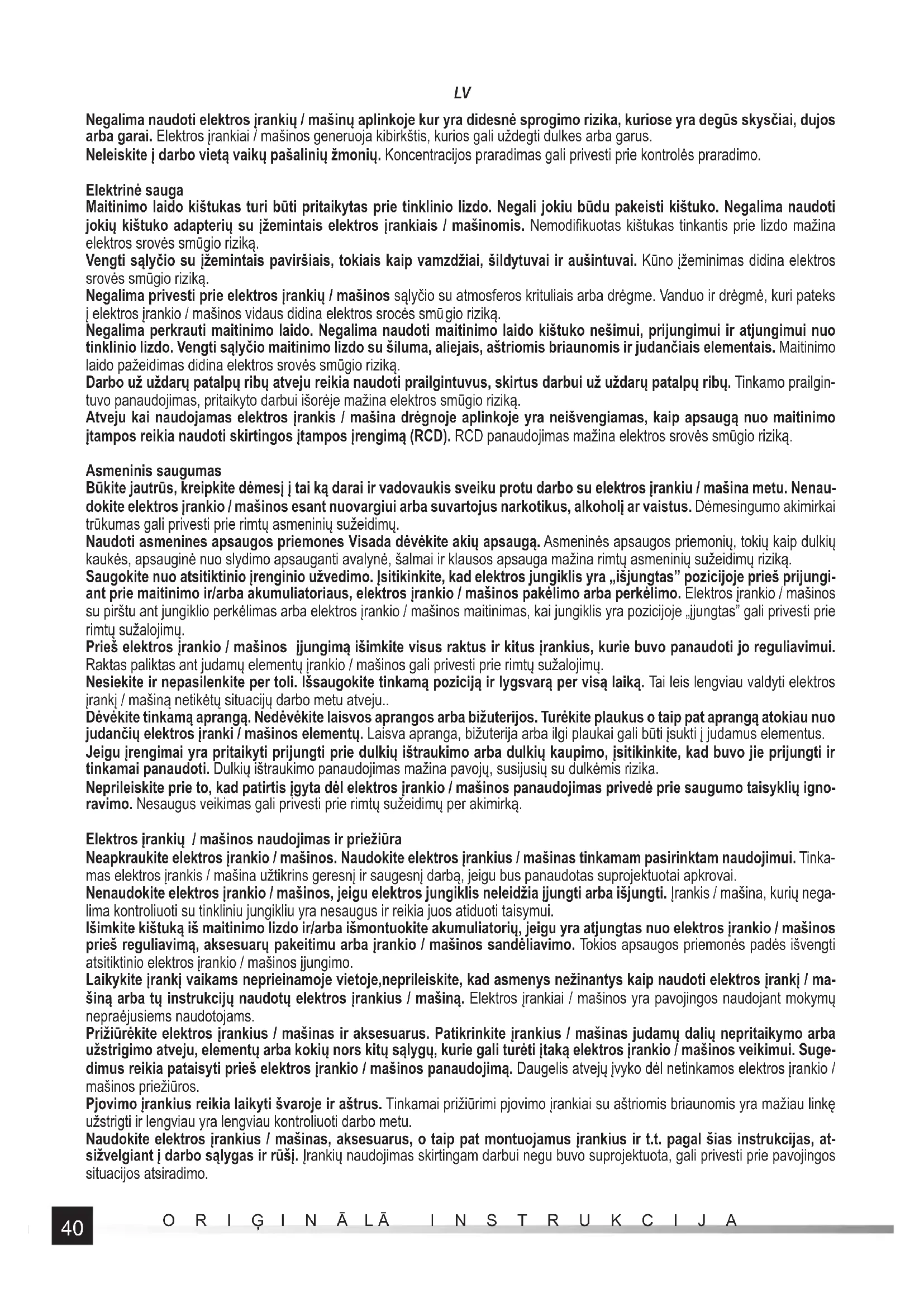

• Tikai modeļos, kas aprīkoti ar akumulatoru un lādētāju. ** Norādītais lādēšanas laiks attiecas tikai uz akumulatoru ar tabulā norādīto tilpumu. Deklarētā trokšņa emisijas vērtība ir izmērīta ar standarta pētījumu metodi un var tikt izmantota, lai salīdzinātu vienu instrumentu ar otru. Deklarētā kopējā trokšņa emisijas vērtība var tikt izmantota iedarbības sākotnējai novērtēšanai. Uzmanību! Jānoteic drošības pasākumi lietotāja aizsardzībai, kas balstās uz emisiju iedarbības novērtējumu faktiskos lietošanas apstākļos (ieskaitot visas darba cikla daļas, piemēram, laiku, kad instruments ir izslēgts vai darbojas tukšgaitā, un aktivizēšanas laiku). BENDRI ĮSPĖJIMAI DĖL ELEKTROS ĮRANKIŲ SAUGUMO Įspėjimas! Reikia susipažinti su visais saugumo įspėjimais, iliustracijomis, o taip pat specifi kacijomis, pristatytomis su elektros įrankiais / mašina. Jų nesilaikymas gali privesti prie elektros srovės smūgio, gaisro arba kūno sužalojimo. Saugoti visus įspėjimus, o taip pat instrukcijas sekančiam kartui. Sąvoka „elektros įrankis / mašina” panaudota įspėjimuose susijusiuose su visais įrankiais / mašinų maitinamų elektros srove, su laidais kaip ir be laidų.. Saugumas darbo vietoje Darbo vieta turi būti gerai apšviesta ir švari. Netvarka ir silpnas apšvietimas gali būti nelaimingų atsitikimų priežastimi.40

Iepazīstieties ar instrumenta lietošanu. Pirms sākat darbu vai lādēšanu, iepazīstieties ar lietošanas instrukciju. Instrukcijas norā- dījumu ievērošana samazina traumu, elektrošoka vai ugunsgrēka risku. Ierīce nav paredzēta lietošanai potenciāli sprādzienbīstamā vidē ar augstu mitruma un putekļu līmeni. Temperatūrai darba vietā ir jābūt diapazonā no +5 °C līdz +40 °C, un relatīvais mitrums nedrīkst pārsniegt 80 %. Ierīci nedrīkst lietot vietās, kur tiek izsmi- dzināts ūdens. Ierīce ir j āuzstāda tikai uz cietas, līdzenas un plakanas pamatnes. Pievērsiet uzmanību tam, lai ierīces korpusa ventilācijas atveres nebūtu aizsegtas ierīces darbības laikā un pēc tās beigām. Ierīces darbības laikā daži korpusa elementi var uzkarst līdz augstai temperatūrai. Pieskaršanās tiem var izraisīt apdegumu. Pārnesiet ierīci, turot to tikai aiz tās roktura. Izslēdziet ierīci pirms tās pārnešanas. Slēdzis ir jāpārslēdz pozīcijā “izslēgts”, un akumulatori jādemontē no ierīces. Ievērojiet maksimālo pumpēto izstrādājumu spiedienu. Izmantojiet manometru (iebūvētu vai atsevišķu), lai kontrolētu spiedienu pumpētā izstrādājuma iekšā. Maksimālā spiediena pārsniegšana var novest pie pumpētā izstrādājuma bojājuma vai pat pārrāvu- ma. Izstrādājuma pārrāvums var kļūt par nopietnu traumu iemeslu. Periodiski pārliecinieties, ka instrumentā iebūvētā manometra norādījumi atbilst kalibrēta manometra norādījumiem. Pirms katras lietošanas reizes pārliecinieties, ka instruments nav bojāts. Ja ir pamanīti jebkādi plīsumi, noberzumi vai citi bojājumi, nelietojiet ierīci līdz to novēršanas brīdim. Ierīce ir paredzēta lietošanai tikai ar elastīgām spiediena šļūtenēm. Ierīcei pievienotajām šļūtenēm ir jāiztur vismaz tāds spiediens, kādu spēj radīt kompresors. Šļūtenēm spiedienam, kas pārsniedz 7 bar/0,7 MPa, ir jābūt aprīkotām ar aizsargkordu, piemēram, stiepļu trosēm. Pirms šļūtenes pievienošanas ierīcei pārliecinieties, ka šļūtene nav bojāta. Ja ir redzami apvalka noberzumi, plīsumi vai ir pama- nīta gaisa noplūde, pārtrauciet lietot bojāto šļūteni un nomainiet to pret jaunu pirms darba atsākšanas. Darbības laikā nekad nesalieciet un nesagrieziet šļūteni. Šļūtenes saliekšana var samazināt tās iekšējo diametru un pat novest pie gaisa plūsmas apturēšanas. Tas var izraisīt šļūtenes bojājumu vai pat pārrāvumu, kas var kļūt par nopietnu traumu iemeslu. Šļūtenes saliekšana vai sagriešana paātrina tās nodilšanu. Nekad neizmantojiet šļūteni instrumenta pārnešanai. Nenospriegojiet šļūteni pārmērīgi darbības laikā. Izvairieties no garu saspiesta gaisa padeves līniju veidošanas. Īsākas līnijas ir vieglāk kontrolēt. Visām ierīcēm un piederumiem, kas pievienoti kompresoram, ir jāiztur vismaz tāds spiediens, kādu spēj radīt kompresors. Aizliegts patstāvīgi regulēt vai modifi cēt drošības vārstu. Nepareizi noregulētais vai modifi cētais drošības vārsts var izraisīt ierīces bojājumu, kas var kļūt par nopietnu traumu iemeslu. Neizmantojiet ierīci kā mākslīgās elpināšanas aparātu, jebkādas vielas izsmidzināšanai vai jebkādiem citiem mērķiem, kas nav aprakstīti instrukcijā. Nekad nevērsiet gaisa plūsmu sava vai citu cilvēku un dzīvnieku virzienā. Neizmantojiet pirkstus vai citas ķermeņa daļas, lai pārliecinātos, ka ierīce sūknē gaisu. Pirms šļūtenes un piederumu pievienošanas ierīcei pārliecinieties, ka tā ir izslēgta. Ierīce nav paredzēta bērnu lietošanai.

Sagatavošana darbībai Izņemiet ierīci no iepakojuma un noņemiet visus iepakojuma elementus. Pārliecinieties, ka slēdzis atrodas pozīcijā “izslēgts — O”. Izvēloties akumulatoru, pārslēdziet barošanas pārslēgu pozīcijā “OFF”. Izvēlieties pumpēta izstrādājuma veidu. Kompresors nodrošina iespēju pumpēt izstrādājumus, kas prasa lielu gaisa daudzumu, piemēram, matračus, pludmales bumbas utt., vai priekšmetus, kas prasa augstu spiedienu, piemēram, riepas, bumbas utt. Abiem režīmiem ir paredzētas citas šļūtenes un atbilstoši uzgaļi. Izvēloties liela tilpuma režīmu, pievienojiet šļūteni ligzdai korpusa aizmugurē (II). Šļūtene ir aprīkota ar izgriezumiem, kuriem cauri ir jāizliek ligzdas tapas. Pēc tam jāpagriež šļūtene, lai fi ksētu tās pozīciju ligzdā. Augstspiediena režīma izvēles gadījumā šļūtene ir pastāvīgi uzstādīta kompresorā. Tā ir tikai jānoritina no turētāja korpusa aizmu- gurē. Šļūtenes vārstā var uzstādīt izvē lēto darba uzgali. Novietojiet vārsta sviru tā, lai tā būtu paralēla vārstam, pēc tam ievietojiet uzgali vārstā (III) un nolaidiet vārsta sviru, lai bloķētu uzgali vārstā (III). Izvēlieties barošanas avotu — akumulatoru vai transportlīdzekļa 12 V sistēmu. Ievadiet akumulatoru akumulatora ligzdas vadīklās, līdz tas tiek bloķēts ligzdā (IV).42

Izvēloties barošanu no transportlīdzekļa 12 V elektriskās sistēmas, uzstādiet barošanas pārslēgu pozīcijā, kas apzīmēta ar gais- mas simbolu. Noritiniet pilnīgi barošanas kabeli un pievienojiet tā spraudni transportlīdzekļa sistēmas ligzdai, tā saucamajai cigarešu šķiltavu ligzdai. Pievienojiet izvēlēto šļūteni pumpētajam izstrādājumam. Kompresors ir gatavs lietošanai. Ieslēgšana un izslēgšana Ierīce tiek ieslēgta ar slēdzi. Slēdzim ir trīs pozīcijas. Vidējā pozīcija nozīmē, ka tas ir stāvoklī “izslēgts — O”. Slēdža pārslēgšana pozīcijā “I” nozī mē, ka ierīce darbojas augstspiediena režīmā. Slēdža pārslēgšana pozīcijā “II” nozīmē, ka ierīce darbojas liela tilpuma režīmā. Ierīces lietošana Ierīce ir aprīkota ar displeju un vadības paneli ar pogām. Poga, kas apzīmēta ar “PSI/BAR/kPa”, ir paredzēta spiediena mērvie- nības, kas redzama uz displeja, izvēlei. Atkārtota pogas nospiešana ļauj mainīt spiediena mērvienību secībā: PSI (mārciņa uz kvadrātpēdu); bāri un kilopaskāli. Pogas, kas apzīmētas ar “+” un “–”, ir paredzētas spiediena vērtības izvēlētajā mērvienībā izmaiņai. Poga, kas apzīmēta ar “+”, ir paredzēta vērtības paaugstināšanai, un poga, kas apzīmēta ar “–”, ir paredzēta vērtības samazināšanai. Pogas ļauj iestatīt automātisku pumpēšanas pārtraukšanu pēc vēlama spiediena sasniegšanas. Šis darbības veids ir pieejams tikai augstspiediena režīmā. Liela tilpuma režīmā nav iespējama automātiska pumpēšanas pārtraukšana pēc iestatītā spiediena sasniegšanas. Iestatiet vēlamo spiedienu, izmantojot pogas. Pēc aptuveni trim sekundēm pēc pēdējās pogas nospiešanas iestatītā vērtība sāk pulsēt uz displeja, pēc tam uz displeja parādās rādījums “0”. Pumpēšanas laikā uz displeja tiek parādīts pašreizējais spiediens, un pēc iestatītās vērtības sasniegšanas pumpēšana tiek automātiski pārtraukta. Kompresoru var arī izmantot, lai ātrāk izsūknētu gaisu no iepriekš uzpumpētiem izstrādājumiem. Šī funkcija ir pieejama tikai liela tilpuma režīmā. Pievienojiet šļūteni, kas paredzēta pumpēšanai šajā režīmā, gaisa ieejai un pēc tam izstrādājumam, no kura jāizsūknē gaiss. Iedarbiniet kompresoru liela tilpuma režīmā un pagaidiet, līdz gaiss tiks izsūknēts no izstrādājuma. Brīdinājums! Kompresoru nedrīkst izmantot kā vakuuma sūkni. Barošanas no akumulatora gadījumā, uzstādot barošanas pārslēgu pozīcijā, kas apzīmēta ar gaismas simbolu, tiek ieslēgts neliels lukturis, kas iebūvēts korpusa sānos. Akumulatora lādēšanas drošības instrukcija Uzmanību! Pirms lādēšanas sākšanas pārliecinieties, ka barošanas bloka korpuss, kabelis un spraudnis nav saplīsuši vai bojāti. Nedrīkst lietot lādēšanas staciju vai barošanas bloku, ja tie nedarbojas vai ir bojāti. Akumulatoru lādēšanai var izmantot tikai lā- dēšanas staciju un barošanas bloku, kas ietilpst komplektā. Cita barošanas bloka izmantošana var izraisīt ugunsgrēku vai instru- menta bojājumu. Akumulatoru var lādēt tikai sausā slēgtā telpā, kas aizsargāta no nepiederošu personu, jo īpaši bērnu piekļuves. Lādēšanas staciju un barošanas bloku nedrīkst lietot bez pastāvīgas pieaugušā uzraudzības! Ja nepieciešams atstāt telpu, kur tiek veikta lādēšana, atvienojiet lādētāju no elektriskā tīkla, izvelkot lādētāja kontaktdakšu no elektriskā tīkla kontaktligzdas. Ja no lādētāja izdalās dūmi, aizdomīga smaka u. tml., nekavējoties atvienojiet lādētāja kontaktdakšu no elektriskā tīkla kontaktligzdas! Urbjmašīna-skrūvgriezis tiek piegādāts ar neuzlādētu akumulatoru, tāpēc pirms darba sākšanas tas ir jāuzlādē atbilstoši tālāk aprakstītajai procedūrai, izmantojot komplektā ietilpstošo barošanas bloku un lādēšanas staciju. Li-Ion tipa (litija jonu) akumu- latoriem nepiemīt tā saucamais “atmiņas efekts”, kas ļauj lādēt tos jebkurā brīdī. Tomēr ieteicams izlādēt akumulatoru parastas darbības laikā un uzlādēt to līdz pilnīgai uzlādei. Ja darba raksturs neļauj izdarīt to katru reizi, veiciet šo procedūru vismaz ik pēc vairākiem darbības cikliem. Nekādā gadījumā nedrīkst izlādēt akumulatorus, izraisot īssavienojumu starp elektrodiem, jo tas rada neatgriezeniskus bojājumus! Nepārbaudiet arī akumulatora uzlādes līmeni, savienojot elektrodus un pārbaudot dzirksteļošanu. Akumulatora uzglabāšana Lai pagarinātu akumulatora kalpošanas laiku, nodrošiniet pareizus uzglabāšanas apstākļus. Akumulators iztur aptuveni 500 lā- dēšanas un izlādēšanas ciklus. Glabājiet akumulatoru temperatūru diapazonā no 0 °C līdz 30 °C, pie gaisa relatīvā mitruma 50 %. Lai glabātu akumulatoru ilgāku laiku, uzlādējiet to līdz aptuveni 70 % tilpuma. Ilgstošas uzglabāšanas gadījumā periodiski, uzlādējiet akumulatoru vienu reizi gadā. Neļaujiet akumulatoram pārmērīgi izlādēties, jo tas saīsina tā kalpošanas laiku un var izraisīt tā neatgriezenisku bojājumu. Uzglabāšanas laikā akumulators pakāpeniski izlādējas izolācijas vadītspējas dēļ. Patvaļīgas izlādēšanas process ir atkarīgs no uzglabāšanas temperatūras — jo augstāka temperatūra, jo ātrāks izlādēšanas process. Nepareizas akumulatoru uzglabāšanas gadījumā var notikt elektrolīta noplūde. Noplūdes gadījumā likvidējiet to ar neitralizējošu līdzekli. Ja elektrolīts ir nonācis acīs, nomazgājiet tās ar lielu ūdens daudzumu, pēc tam nekavējoties vērsieties pēc medicīniskās palīdzības. Ierīci nedrīkst lietot ar bojāto akumulatoru. Pilnīgi izlietoto akumulatoru nododiet specializētā punktā, kas nodarbojas ar šāda veida atkritumu utilizāciju.43

Akumulatoru transportēšana Saskaņā ar tiesību aktu noteikumiem litija jonu akumulatori tiek uzskatīti par bīstamiem izstrādājumiem. Instrumenta lietotājs var transportēt instrumentu kopā ar akumulatoru un pašus akumulatorus ar sauszemes transportu. Nav jāizpilda papildu nosa- cījumi. Ja transportēšana ir uzticēta trešajām personām (piemēram, sūtīšana ar kurjerpastu), jārīkojas saskaņā ar tiesību aktu noteikumiem, kas attiecas uz bīstamu izstrādājumu transportēšanu. Pirms akumulatoru sūtīšanas sazinieties par šo jautājumu ar personu ar atbilstošu kvalifi kāciju. Nedrīkst transportēt bojātus akumulatorus. Akumulatori ir jāizņem no ierīces uz transportēša- nas laiku un jāaizsargā atklāti kontakti, piemēram, aizlīmējot tos ar izolācijas lenti. Aizsargā jiet akumulatorus iepakojumā tā, lai transportēšanas laikā tie nepārvietotos iepakojuma iekšā. Ievērojiet arī vietējos tiesību aktu noteikumus, kas attiecas uz bīstamu izstrādājumu transportēšanu. Akumulatora lādēšana Uzmanību! Pirms lādēšanas atvienojiet lādēšanas stacijas barošanas bloku no elektriskā tikla, izvelkot kontaktdakšu no elektriskā tīkla kontaktligzdas. Iztīriet akumulatoru un tā spailes no netīrumiem un putekļiem ar mīkstu, sausu lupatiņu. Akumulatoram ir iebūvēts uzlādes indikators. Nospiežot pogu, iedegas gaismas diodes (II) — jo vairāk, jo augstāks akumulatora uzlādes līmenis. Ja pēc pogas nospiešanas gaismas diodes neiedegas, tas nozīmē, ka akumulators ir izlādēts. Atslēdziet akumulatoru no instrumenta. Ievadiet akumulatoru lādētāja ligzdā (V). Pieslēdziet lādētāju elektriskā tīkla kontaktligzdā. Iedegas sarkana gaismas diode, kas nozīmē lādēšanas procesu. Pēc lādēšanas pabeigšanas sarkanas gaismas diode nodziest, un iedegas zaļā gaismas diode, kas nozīmē, ka akumulators ir pilnībā uzlādēts. Izvelciet barošanas bloka kontaktdakšu no elektriskā tīkla kontaktligzdas. Izbīdiet akumulatoru no lādēšanas stacijas, nospiežot akumulatora fi ksatora pogu. Uzmanību! Ja pēc lādētāja pieslēgšanas elektriskajam tīklam iedegas zaļa gaismas diode, tas nozīmē, ka akumulators ir pilnībā uzlādēts. Šādā gadījumā lādētājs neuzsāk lādēšanas procesu. TEHNISKĀ APKOPE Pēc ierīces lietošanas pabeigšanas vienmēr izslēdziet kompresoru ar slēdzi, pēc tam atvienojiet akumulatoru vai barošanas kabeli no ligzdas. Brīdinājums! Veicot visas tehniskās apkopes darbības, akumulatoram ir jābūt atvienotam no ierīces un spraudnim no ligzdas. Tīriet ierīces korpusu ar mīkstu un mitru lupatiņu vai saspiestā gaisa plūsmu, kuras spiediens nepārsniedz 0,3 MPa. Ventilācijas atveres var arī tīrīt ar otu vai birsti ar mīkstiem plastmasas sariem. Neizmantojiet tīrīšanai spirtu, šķīdinātājus, skābes vai kodīgas vielas. Pēc tīrīšanas kompresors ir gatavs turpmākai darbībai vai uzglabāšanai.

TEHNISKĀ APKOPE UN UZGLABĀŠANA

Transportējiet ierīci, turot to aiz roktura vai pamatnes. Transportējot ierīci transportlīdzekļos, aizsargājiet to no pārvietošanās. Transportējiet un uzglabājiet tikai izslēgto ierīci ar atvienotu akumulatoru un spraudni, kas atvienota no ligzdas. Uzglabājiet ierīci slēgtās telpās ar labu ventilāciju. Uzglabāšanas un transportēšanas laikā ierīci nedrīkst pakļaut tiešai saules staru, siltuma avotu un atmosfēras nokrišņu iedarbībai. Uzglabāšanas vietai ir jānodrošina aizsardzība pret nepiederošu personu, jo īpaši bērnu, piekļuvi ierīcei. Neuzstādiet neko uz ierīces.44
