BEDIENUNGSANLEITUNG YT-23247 Yato

12. Hochdruckschlauch

power Lärm – Leistung L

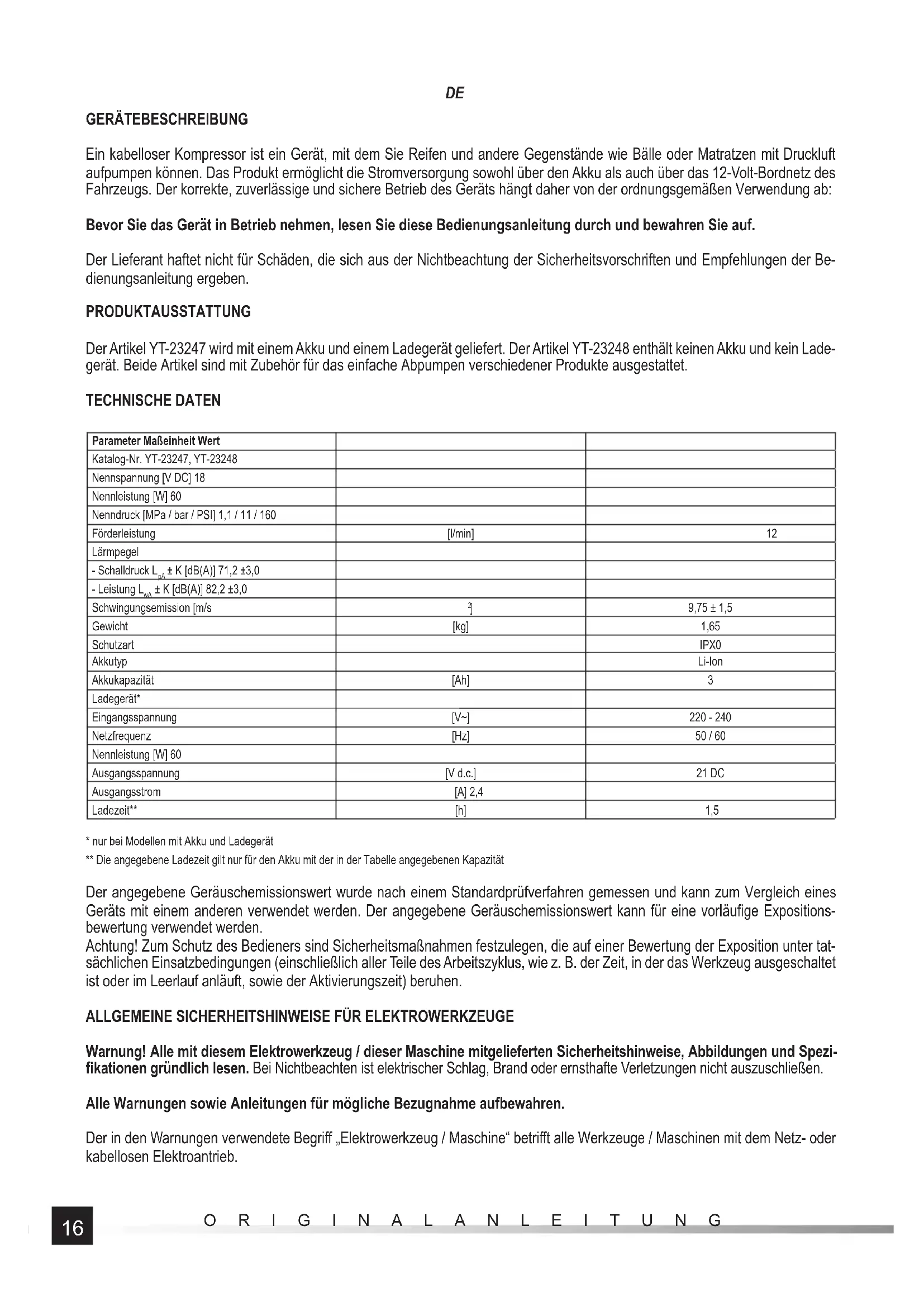

GERÄTEBESCHREIBUNG Ein kabelloser Kompressor ist ein Gerät, mit dem Sie Reifen und andere Gegenstände wie Bälle oder Matratzen mit Druckluft aufpumpen können. Das Produkt ermöglicht die Stromversorgung sowohl über den Akku als auch über das 12-Volt-Bordnetz des Fahrzeugs. Der korrekte, zuverlässige und sichere Betrieb des Geräts hängt daher von der ordnungsgemäßen Verwendung ab: Bevor Sie das Gerät in Betrieb nehmen, lesen Sie diese Bedienungsanleitung durch und bewahren Sie auf. Der Lieferant haftet nicht für Schäden, die sich aus der Nichtbeachtung der Sicherheitsvorschriften und Empfehlungen der Be- dienungsanleitung ergeben. PRODUKTAUSSTATTUNG Der Artikel YT-23247 wird mit einem Akku und einem Ladegerät geliefert. Der Artikel YT-23248 enthält keinen Akku und kein Lade- gerät. Beide Artikel sind mit Zubehör für das einfache Abpumpen verschiedener Produkte ausgestattet. TECHNISCHE DATEN Parameter Maßeinheit Wert Katalog-Nr. YT-23247, YT-23248 Nennspannung [V DC] 18 Nennleistung [W] 60 Nenndruck [MPa / bar / PSI] 1,1 / 11 / 160 Förderleistung [l/min] 12 Lärmpegel - Schalldruck L

] 9,75 ± 1,5 Gewicht [kg] 1,65 Schutzart IPX0 Akkutyp Li-Ion Akkukapazität [Ah] 3 Ladegerät* Eingangsspannung [V~] 220 - 240 Netzfrequenz [Hz] 50 / 60 Nennleistung [W] 60 Ausgangsspannung [V d.c.] 21 DC Ausgangsstrom [A] 2,4 Ladezeit** [h] 1,5

• nur bei Modellen mit Akku und Ladegerät ** Die angegebene Ladezeit gilt nur für den Akku mit der in der Tabelle angegebenen Kapazität Der angegebene Geräuschemissionswert wurde nach einem Standardprüfverfahren gemessen und kann zum Vergleich eines Geräts mit einem anderen verwendet werden. Der angegebene Geräuschemissionswert kann für eine vorläufi ge Expositions- bewertung verwendet werden. Achtung! Zum Schutz des Bedieners sind Sicherheitsmaßnahmen festzulegen, die auf einer Bewertung der Exposition unter tat- sächlichen Einsatzbedingungen (einschließlich aller Teile des Arbeitszyklus, wie z. B. der Zeit, in der das Werkzeug ausgeschaltet ist oder im Leerlauf anläuft, sowie der Aktivierungszeit) beruhen.

ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE

Warnung! Alle mit diesem Elektrowerkzeug / dieser Maschine mitgelieferten Sicherheitshinweise, Abbildungen und Spezi- fi kationen gründlich lesen. Bei Nichtbeachten ist elektrischer Schlag, Brand oder ernsthafte Verletzungen nicht auszuschließen. Alle Warnungen sowie Anleitungen für mögliche Bezugnahme aufbewahren. Der in den Warnungen verwendete Begriff „Elektrowerkzeug / Maschine“ betriff t alle Werkzeuge / Maschinen mit dem Netz- oder kabellosen Elektroantrieb.17 ORIGINALANLEITUNG

Sicherheit am Arbeitsplatz Arbeitsplatz gut beleuchtet und sauber halten. Bei Unordnung oder schwacher Beleuchtung kann es zu Unfällen kommen. Elektrowerkzeuge / Maschinen nicht in einer Umgebung mit erhöhter Explosionsgefahr, mit brennbaren Flüssigkeiten, Gasen oder Dämpfen gebrauchen. Bei Einsatz von Elektrowerkzeugen / Maschinen kann der Funkenfl ug zr Staub- oder Dampf- entzündung führen. Kinder und Unbefugte fern vom Arbeitsplatz halten. Bei reduzierter Konzentration kann die Kontrolle über das Werkzeug verloren gehen. Elektrische Sicherheit Der Stecker des Stromkabels muss für die Steckdose geeignet sein. Stecker niemals modifi zieren. Keine Steckeradapter mit geerdeten Elektrowerkzeugen / Maschinen verwenden. Originalstecker, die zur Steckdose passen, minimieren die Gefahr eines möglichen elektrischen Schlages. Berührung geerdeter Flächen, wie Rohre, Heizkörper, Kühlgeräte, vermeiden. Die Erdung auf den Körper erhöht die Gefahr eines möglichen elektrischen Schlages. Elektrowerkzeuge / Maschinen gegen direkte Regen- oder Schneeeinwirkung schützen. Dringt Wasser oder Feuchte ins Elektrowerkzeug / die Maschine, erhöht sich die Gefahr eines möglichen elektrischen Schlages. Stromkabel nicht überlasten. Gerät am Stromkabel werde tragen, noch ziehen, Gerät durch Ziehen des Steckers und nicht des Stromkabels elektrisch abschalten. Kontakt des Stromkabels mit Wärme, Ölen, scharfen Kanten und beweg- lichen Teilen vermeiden. Ein beschädigtes oder verwirrtes Stromkabel erhöht die Gefahr eines elektrischen Schlages. Bei der Arbeit im Freien nur Verlängerungskabel für den Einsatz im Freien verwenden. Mit derartigen Verlängerungskabeln wird die Gefahr eines elektrischen Schlages minimiert. Ist der Einsatz der Elektrowerkzeugen / Maschinen in einer feuchten Umgebung unvermeidbar, sind Stromschutzvor- richtungen zum Schutz gegen die Versorgungsspannung einzusetzen. Dadurch wird die Gefahr eines elektrischen Schlages minimiert. Persönliche Sicherheit Immer achtsam bleiben, alle Tätigkeiten vorsichtig durchführen und Zurechnungsfähigkeit bei der Arbeit mit Elektrowerk- zeugen / Maschinen behalten. Elektrowerkzeuge / Maschinen bei Müdigkeit oder unter Einfl uss von Alkohol, Drogen oder Arzneimitteln nicht bedienen. Nur eine kurze Unachtsamkeit kann bei der Arbeit ernsthafte Körperverletzungen herbeiführen. Persönliche Schutzausrüstungen verwenden. Schutzbrille immer tragen. Persönliche Schutzausrüstungen, wie Staubschutz- masken, rutschfreies Schutzschuhwerk, Schutzhelme und Gehörschutz, reduzieren die Gefahr ernsthafter Körperverletzungen. Unerwartete Inbetriebnahme des Gerätes vermeiden. Vor dem Netz- / Akkuanschluss oder Vertragen des Elektrowerk- zeuges / der Maschine sicherstellen, dass der Steuerschalter auf „Aus“ steht. Wird das Elektrowerkzeug / die Maschine mit dem Finger auf dem Steuerschalter vertragen oder mit dem Steuerschalter auf „Ein“ angeschlossen, kann es zu ernsthaften Körperverletzungen führen. Alle Schlüssel und andere Werkzeuge, die zur Einstellung des Elektrowerkzeuges / der Maschine verwendet wurden, vor Einschalten des Gerätes entfernen. Ein an den rotierenden Komponenten des Elektrowerkzeuges / der Maschine zurück- gelassener Schlüssel kann zu ernsthaften Verletzungen führen. Nicht zu weit greifen oder sich beugen. Für eine korrekte Körperstellung während der Arbeit sorgen. Dadurch kann das Elektrowerkzeug / die Maschine bei unerwarteten Situationen bei der Arbeit einfacher beherrscht werden. Entsprechende Schutzkleidung tragen. Lose Kleidung oder Schmuck nicht tragen. Lose Haare und die Kleidung fern von beweglichen Komponenten des Elektrowerkzeuges / der Maschine halten. Lose Kleidungsstücke, Schmuck oder lange Haare können durch diese Komponenten erfasst werden. Sind die Geräte für den Anschluss einer Staubabsaugung ausgelegt, sicherstellen, dass sie korrekt angeschlossen und betrieben wird. Mithilfe einer Staubabsaugung wird die Gefahr ernsthafter Körperverletzungen minimiert. Nicht zulassen, dass die bei der häufi gen Bedienung von Elektrowerkzeugen / Maschinen gewonnenen Erfahrungen zur Unachtsamkeit und Ignorierung der Sicherheitsgrundsätze führen. Das unvorsitichige Vorgehen kann blitzschnell zu Körperverletzungen führen. Elektrowerkzeuge / Maschinen gebrauchen und pfl egen Elektrowerkzeug / Maschine nicht überlasten und nur für den geplanten Einsatz gebrauchen. Ein entsprechendes Elektro- werkzeug / eine Maschine kann eine leistungsstärkere und sicherere Arbeit gewährleisten, wird das Gerät für die beabsichtigte Beanspruchung eingesetzt. Elektrowerkzeug / Maschine nicht überlasten, wenn die Ein- und Ausschaltung mit dem Steuerschalter nicht möglich ist. Kann keine Kontrolle über das Elektrowerkzeug / die Maschine mit dem Steuerschalter gewährleistet werden, stellt es eine Gefahr dar und das Gerät ist dann reparieren lassen. Stecker des Stromkabels ziehen und/oder (abbaubaren) Akku demontieren, bevor eine Einstellung, der Zubehörwechsel oder die Lagerung des Elektrowerkzeuges / der Maschine durchgeführt wird. Durch diese Sicherheitsmaßnahmen kann eine unerwartete Inbetriebnahme des Elektrowerkzeuges / der Maschine verhindert werden. Elektrowerkzeug / Maschine fern von Kindern lagern, Elektrowerkzeug / Maschine durch Personen, die in der Geräte- bedienung oder diesen Anleitungen nicht unterwiesen sind, nicht bedienen lassen. Von nicht unterwiesenen Personen bediente Elektrowerkzeuge / Maschinen stellen eine Gefahr dar.18 ORIGINALANLEITUNG

Elektrowerkzeuge / Maschinen und Zubehör ordnungsgemäß warten. Elektrowerkzeuge / Maschinen auf nicht zusammen- passende oder verklemmte Werkzeuge, beschädigte Komponenten oder sonstige Fälle kontrollieren, die Funktion des Elek- trowerkzeuges / der Maschine beeinträchtigen können. Alle Schäden vor Einsatz des Elektrowerkzeuges / der Maschine beheben lassen. Viele Unfälle werden durch eine mangelhafte Wartung des Elektrowerkzeuges / der Maschine herbeigeführt. Schneidwerkzeuge immer sauber und geschärft halten. Ordnungsgemäß gewartete scharfkantige Schneidwerkzeuge ver- klemmen sich selten und können bei der Arbeit besser kontrolliert werden. Nur Elektrowerkzeuge / Maschinen, Zubehör oder sonstige Anbauwerkzeuge usw. nach dieser Bedienungsanleitung ein- setzen, dabei die Art und die Bedingungen der jeweiligen Arbeit berücksichtigen. Werden Werkzeuge nicht bestimmungs- gemäß eingesetzt, kann es zu gefährlichen Situationen führen. Handgriff e und Halefl ächen immer trocken, sauber, öl- und schmierstoff frei halten. Durch verschmutzte Handgriff e und Hal- tefl ächen wird eine sichere Bedienung und Kontrolle des Elektrowerkzeuges / der Maschine bei gefährlichen Situationen unmöglich. Reparaturen Elektrowerkzeug / Maschine nur in entsprechenden Vertragswerkstätten unter Einsatz von Originalersatzteilen reparie- ren lassen. Dadurch wird eine entsprechende Arbeitssicherheit des Gerätes gewährleistet. SICHERHEITSHINWEISE Machen Sie sich mit der Bedienung des Gerätes vertraut. Nehmen Sie den Betrieb oder das Laden nicht vor dem Lesen der Ge- brauchsanweisung auf. Die Beachtung der Anweisungen reduziert die Gefahr von Verletzungen, Stromschlägen oder Bränden. Das Gerät ist nicht für den Betrieb in explosionsgefährdeten Bereichen mit hoher Luftfeuchtigkeit und hohem Staubanteil ausge- legt. Die Temperatur am Arbeitsplatz sollte zwischen +5 und +40 Grad Celsius liegen, und die relative Luftfeuchtigkeit sollte 80 % nicht überschreiten. Das Gerät sollte nicht in der Nähe von Orten betrieben werden, an denen Wasser versprüht wird. Das Gerät darf nur auf eine harte, ebene und fl ache Oberfl äche gestellt werden. Achten Sie darauf, dass während und nach den Arbeiten die Lüftungsöff nungen im Gehäuse des Geräts nicht verstopft sind. Während des Betriebs können einige Teile des Gehäuses sehr heiß werden und bei Berührung Verbrennungen verursachen. Fassen Sie das Gerät beim Tragen nur am Griff an. Das Gerät muss vor dem Bewegen ausgeschaltet werden. Der Schalter muss sich in der Aus-Position befi nden und die Akkus müssen aus dem Gerät entfernt werden. Beachten Sie den maximalen Druck der gepumpten Produkte. Verwenden Sie einen Manometer (eingebaut oder separat), um den Druck im Inneren des aufgepumpten Produkts zu kontrollieren. Das Überschreiten des maximalen Drucks kann zu Schäden am Produkt oder sogar zum Bersten führen. Bersten des Produkts kann zu schweren Verletzungen führen. Überprüfen Sie regelmäßig, ob die Messwerte des im Werkzeug eingebauten Manometers mit denen eines kalibrierten Mano- meters übereinstimmen. Überprüfen Sie das Werkzeug vor jedem Gebrauch auf Beschädigungen. Wenn Sie Risse, Scheuerstellen oder andere Schäden feststellen, verwenden Sie das Gerät erst nach dem die Schäden beseitigt wurden. Das Gerät ist nur für den Betrieb mit fl exiblen Druckschläuchen ausgelegt. Die an das Gerät angeschlossenen Schläuche sollten mindestens dem Druck standhalten, den der Kompressor erzeugen kann. Schläuche für Drücke über 7 bar / 0,7 MPa sollten mit einer Sicherheitsleine, z. B. einem Drahtseil, versehen werden. Prüfen Sie den Schlauch auf Beschädigungen, bevor Sie ihn an das Gerät anschließen. Wenn Scheuerstellen, Risse oder Luft- leckagen feststellbar sind, stellen Sie die Verwendung des beschädigten Schlauchs ein und ersetzen Sie ihn durch einen neuen, bevor Sie weiter arbeiten. Biegen oder verdrehen Sie den Schlauch niemals während des Betriebs. Durch das Biegen des Schlauches kann der Innen- durchmesser des Schlauches und des Luftstroms soweit reduziert werden, dass der Luftdurchfl uss stoppt. Dies kann zu Schäden am Schlauch oder sogar zu dessen Bersten führen, was zu schweren Verletzungen führen kann. Das Biegen und Verdrehen des Schlauches beschleunigt auch den Schlauchverschleiß. Verwenden Sie niemals den Schlauch, um das Werkzeug zu tragen. Spannen Sie den Schlauch während des Betriebs nicht zu fest an. Vermeiden Sie die Bildung lange Druckluftleitungen. Kürzere Leitungen sind leichter zu kontrollieren. Alle an den Kompressor angeschlossenen Geräte und Zubehörteile müssen mindestens dem Druck standhalten, den der Kom- pressor erzeugen kann. Es ist verboten, das Sicherheitsventil selbst einzustellen oder zu verändern. Ein unsachgemäß eingestelltes oder modifi ziertes Sicherheitsventil kann zu Produktschäden führen, die schwere Verletzungen verursachen können. Verwenden Sie das Produkt nicht als Atemschutzmaske, zum Versprühen von Substanzen oder für andere Anwendungen, die nicht in diesem Handbuch beschrieben sind. Richten Sie den Luftstrom niemals auf Sie, andere Menschen oder Tiere. Verwenden Sie keinen Finger oder ein anderes Körper- teil, um zu prüfen, ob das Gerät Luft pumpt. Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie den Schlauch und Zubehör an das Gerät anschließen. Das Gerät ist nicht dafür bestimmt, von Kindern betrieben zu werden.19 ORIGINALANLEITUNG

BEDIENUNG DES PRODUKTS

Vorbereitung zum Betrieb Das Produkt auspacken und alle Verpackungsteile entfernen. Kontrollieren Sie, ob der Schalter in der Ausschaltposition ist – O. Wenn der Akku ausgewählt ist, drehen Sie den Netzschalter auf OFF. Wählen Sie die Art des Produkts aus, das gepumpt werden soll. Der Kompressor bietet die Möglichkeit, Produkte zu pumpen, die große Luftmengen benötigen, z. B. Matratzen, Strandbälle usw., oder Produkte, die einen hohen Druck benötigen, z. B. Reifen, Bälle usw. Für beide Modi gibt es unterschiedliche Schläuche und entsprechende Düsen. Wenn der Großvolumige Modus gewählt wird, muss der Schlauch an die Buchse auf der Rückseite des Gehäuses (II) angeschlos- sen werden. Der Schlauch ist mit Aussparungen versehen, durch die die Stifte der Muff e gesteckt und der Schlauch dann gedreht werden muss, um seine Position in der Muff e zu sichern. Wurde der Hochdruckmodus gewählt, ist der Schlauch fest mit dem Kompressor verbunden und muss nur von der Halterung an der Rückseite des Gehäuses abgerollt werden. Das gewählte Handstück kann in das Schlauchventil eingebaut werden. Positio- nieren Sie den Ventilhebel so, dass er parallel zum Ventil steht, schieben Sie dann die Spitze (III) in das Ventil und senken Sie den Ventilhebel ab, um die Spitze im Ventil zu verriegeln (III). Wählen Sie die Art der Stromversorgung, Akku oder 12-Volt-System des Fahrzeugs. Schieben Sie den Akku in die Akku-Schlitzführungen, bis er in den Schlitz (IV) einrastet. Wenn die Stromversorgung vom 12-Volt-Bordnetz des Fahrzeugs ausgewählt wird, drehen Sie den Netzschalter auf die Position, die durch das Lichtsymbol angezeigt wird. Öff nen Sie das Netzkabel vollständig und stecken Sie es in die Fahrzeugsteckdose des sogenannten Zigarettenanzünders. Verbinden Sie den ausgewählten Schlauch mit dem gepumpten Produkt. Der Kompressor ist einsatzbereit. Ein- und Ausschalten Das Gerät wird mittels eines Schalters eingeschaltet. Der Schalter hat drei Positionen. Die mittlere bedeutet, dass sie sich im ausgeschalteten Zustand befi ndet – O. Drehen des Schalters in die Position – I steht für den Betrieb im Hochdruckmodus. Drehen des Schalters in die Position – II steht für den großvolumigen Betrieb. Betrieb des Geräts Das Gerät weist ein Anzeige- und Bedienfeld in Form von Tasten auf. Mit der Taste PSI/BAR/kPa wird die auf dem Display an- gezeigte Druckeinheit ausgewählt. Nachträgliches Drücken der Taste ändert die Druckeinheit im Zyklus: PSI (Pfund/Quadratfuß); Bar und Kilopascal. Mit den Tasten „+“ und „-“ kann der Druckwert in der gewählten Einheit geändert werden. Mit der Taste „+“ können Sie den Wert erhöhen, mit der Schaltfl äche „-“ verringern Sie ihn. Mit Hilfe der Tasten ist es möglich, den Pumpvorgang automatisch zu beenden, nachdem der gewünschte Druck eingestellt wurde. Diese Betriebsart ist nur im Hochdruckbetrieb verfügbar. Der großvolumige Modus hat nicht die Möglichkeit, das Pumpen automatisch zu stoppen, wenn der eingestellte Druck erreicht ist. Stellen Sie mit den Tasten den gewünschten Druck ein. Ungefähr 3 Sekunden, nachdem die letzte Taste gedrückt wurde, beginnt der eingestellte Wert auf dem Display zu blinken und dann wird auf dem Display 0 angezeigt. Beim Pumpen zeigt das Display den aktuellen Druck an, und wenn der eingestellte Wert erreicht ist, stoppt das Pumpen auto- matisch. Der Kompressor kann auch zum schnelleren Pumpen von Luft aus zuvor aufgeblasenen Produkten verwendet werden. Diese Funktion ist nur im großvolumigen Betriebsmodus verfügbar. Der in diesem Modus zum Pumpen verwendete Schlauch muss an den Lufteinlass und dann an das Produkt angeschlossen werden, aus dem die Luft gepumpt werden soll. Starten Sie den Kom- pressor im großvolumigen Betrieb und warten Sie, bis die Luft aus dem Produkt abgesaugt ist. Warnung! Der Kompressor kann nicht als Vakuumpumpe verwendet werden. Wenn Sie den Netzschalter auf das Lichtsymbol schalten, schalten Sie eine kleine Taschenlampe ein, die an der Seite des Ge- häuses angebracht ist. Sicherheitshinweise zum Laden des Akkus Achtung! Vergewissern Sie sich vor dem Aufl aden, dass das Gehäuse des Netzteils, das Kabel und der Stecker keine Risse oder Schäden aufweisen. Es ist verboten, eine defekte oder beschädigte Ladestation und Stromversorgung zu verwenden! Zum Laden der Akkus dürfen nur die mitgelieferte Ladestation und das Netzteil verwendet werden. Die Verwendung eines anderen Netzteils kann zu einem Brand oder einer Beschädigung des Geräts führen. Der Akku darf nur in einem geschlossenen, trockenen und vor unbefugtem Zugriff , insbesondere von Kindern, geschützten Raum geladen werden. Benutzen Sie die Ladestation und das Netzteil nicht ohne ständige Aufsicht von Erwachsenen!. Wenn es notwendig ist, den Laderaum zu verlassen, trennen Sie das Ladegerät vom Netz, indem Sie den Netzstecker aus der Steckdose ziehen Wenn Rauch, Gerüche usw. aus dem Ladegerät aus-20 ORIGINALANLEITUNG

treten, ziehen Sie sofort den Ladestecker aus der Steckdose! Der Bohrschrauber wird mit einem ungeladenen Akku geliefert und sollte daher vor Gebrauch gemäß dem unten beschriebenen Verfahren mit der im Set enthaltenen Stromversorgung und Ladestation geladen werden. Lithium-Ionen-Akkus haben keinen sog. „Memory-Eff ekt“, der es ermöglicht, sie jederzeit wieder aufzuladen. Es wird jedoch empfohlen, den Akku während des normalen Betriebs zu entladen und dann auf volle Kapazität aufzuladen. Wenn es aufgrund der Art der Arbeit nicht möglich ist, den Akku je- des Mal so zu behandeln, sollte dies mindestens alle Paar bis Dutzend Arbeitsgänge erfolgen. Akkus dürfen auf keinen Fall durch Kurzschließen der Elektroden entladen werden, da dies zu irreparablen Schäden führt! Es ist auch nicht erlaubt, den Ladezustand des Akkus durch Kurzschließen der Elektroden und Prüfen auf Funkenbildung zu kontrollieren. Lagerung des Akkus Es müssen richtige Lagerbedingungen geschaff en werden, um die Lebensdauer der Akkus zu verlängern. Der Akku reicht für ca. 500 Lade- und Entladezyklen. Lagern Sie den Akku in einem Temperaturbereich von 0 bis 30 Grad Celsius bei einer relativen Luft- feuchtigkeit von 50 %. Um den Akku über einen längeren Zeitraum zu lagern, sollte sie er ca. 70 % seiner Kapazität aufgeladen werden. Bei längerer Lagerung sollte der Akkus regelmäßig, einmal im Jahr geladen werden. Entladen Sie den Akku nicht zu stark, da dies seine Lebensdauer verkürzt und zu irreparablen Schäden führen kann. Während der Lagerung wird sich der Akku aufgrund von Ableitung allmählich entladen. Der Prozess der Selbstentladung hängt von der Lagerungstemperatur ab, je höher die Temperatur, desto schneller der Entladevorgang. Bei falscher Lagerung des Akkus kann der Elektrolyt auslaufen. Bei einem Auslauf sichern Sie das Leck mit einem Neutralisationsmittel, beim Elektrolytkontakt mit den Augen, spülen Sie die Augen gründlich mit Wasser ab und suchen Sie dann sofort einen Arzt auf. Der Gebrauch des Geräts mit einem beschädigten Akku ist verboten. Wenn der Akku vollständig verbraucht ist, geben Sie ihn an eine spezialisierte Ent- sorgungsstelle zurück. Transport von Akkus Lithium-Ionen-Akkus werden nach den gesetzlichen Bestimmungen als Gefahrgut behandelt. Der Benutzer des Werkzeugs kann das Produkt mit dem Akku und den Akku selbst auf dem Landweg transportieren. Zusätzliche Bedingungen müssen dabei nicht erfüllt sein. Wenn Sie den Transport an Dritte (z. B. Spediteur) auslagern, beachten Sie die Vorschriften für den Transport von Gefahrgut. Vor dem Versand kontaktieren Sie diesbezüglich bitte eine qualifi zierte Person. Es ist verboten, beschädigte Akkus zu transportieren. Während des Transports sollten zerlegte Akkus aus dem Gerät entfernt werden, freiliegende Kontakte sollten gesichert werden, z. B. mit Isolierband versiegelt werden. Schützen Sie die Akku in der Verpackung so, dass sie sich während des Transports nicht in der Verpackung bewegen. Die nationalen Vorschriften für den Transport von Gefahrstoff en sind ebenfalls zu beachten. Aufl aden des Akkus Achtung! Ziehen Sie vor dem Aufl aden den Netzstecker der Ladestation aus der Steckdose, indem Sie den Netzstecker aus der Steckdose ziehen. Reinigen Sie außerdem den AKku und die Klemmen mit einem weichen, trockenen Tuch von Schmutz und Staub. Der Akku hat eine eingebaute Ladeanzeige. Wenn Sie die Taste drücken, leuchten die LEDs (II) auf, je mehr, desto besser ist der Akku geladen. Wenn die LEDs beim Drücken der Taste nicht leuchten, ist der Akku entladen. Trennen Sie den Akku vom Werkzeug. Stecken Sie den Akku in die Ladebuchse (V). Schließen Sie das Ladegerät an eine Steckdose an. Die rote LED leuchtet auf, was den Ladevorgang anzeigt. Wenn der Ladevorgang abgeschlossen ist, erlischt die rote LED und die grüne LED leuchtet auf, um anzuzeigen, dass der Akku vollständig geladen ist. Ziehen Sie den Netzstecker aus der Netzsteckdose. Ziehen Sie den Akku aus der Ladestation, indem Sie die Verriegelungstaste drücken. Achtung! Wenn nach dem Anschließen des Akkuladegerätes die grüne LED leuchtet, ist der Akku vollständig geladen. In diesem Fall startet das Ladegerät den Ladevorgang nicht. WARTUNG Schalten Sie den Kompressor nach jedem Gebrauch des Geräts mit dem Schalter aus und ziehen Sie dann den Akku oder den Stecker des Netzkabels aus der Steckdose. Warnung! Alle Wartungsarbeiten müssen durchgeführt werden, wenn der Akku vom Gerät und der Stecker von der Steckdose getrennt ist. Das Gehäuse des Geräts sollte mit einem weichen, feuchten Tuch oder mit einem Druckluftstrom mit einem Druck von höchstens 0,3 MPa gereinigt werden. Die Lüftungsöff nungen können auch mit einem Pinsel oder einer Bürste mit weichen Kunststoff borsten gereinigt werden. Verwenden Sie zur Reinigung keinen Alkohol, keine Lösungsmittel, Säuren oder ätzenden Mittel. Nach der Reinigung ist der Kompressor für den weiteren Betrieb oder die Lagerung bereit.21 ORIGINALANLEITUNG

TRANSPORT UND LAGERUNG

Transportieren Sie das Gerät, indem Sie es am Griff oder an der Basis festhalten. Sichern Sie den Kompressor, wenn Sie ihn in Fahrzeugen bzw. Beförderungsmitteln transportieren, damit er sich nicht bewegt. Transportieren und lagern Sie das Gerät nur im ausgeschalteten Zustand, mit abgezogenem Akku und gezogenem Stecker aus der Steckdose. Lagern Sie das Gerät in geschlossenen Räumen mit guter Belüftung. Während der Lagerung und des Transports sollte das Gerät nicht direktem Sonnen- licht, Wärmequellen oder Niederschlägen ausgesetzt werden. Der Aufbewahrungsort sollte so gewählt werden, dass Unbefugte, insbesondere Kinder, keinen Zugriff auf das Gerät haben. Stellen Sie nichts auf das Gerät.22 ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ
