MANUAL DE USUARIO YT-23247 Yato

5. contenedor para accesorios

6. selector de alimentación

11. manguera de alto volumen

12. manguera de alta presión

13. cable de alimentación

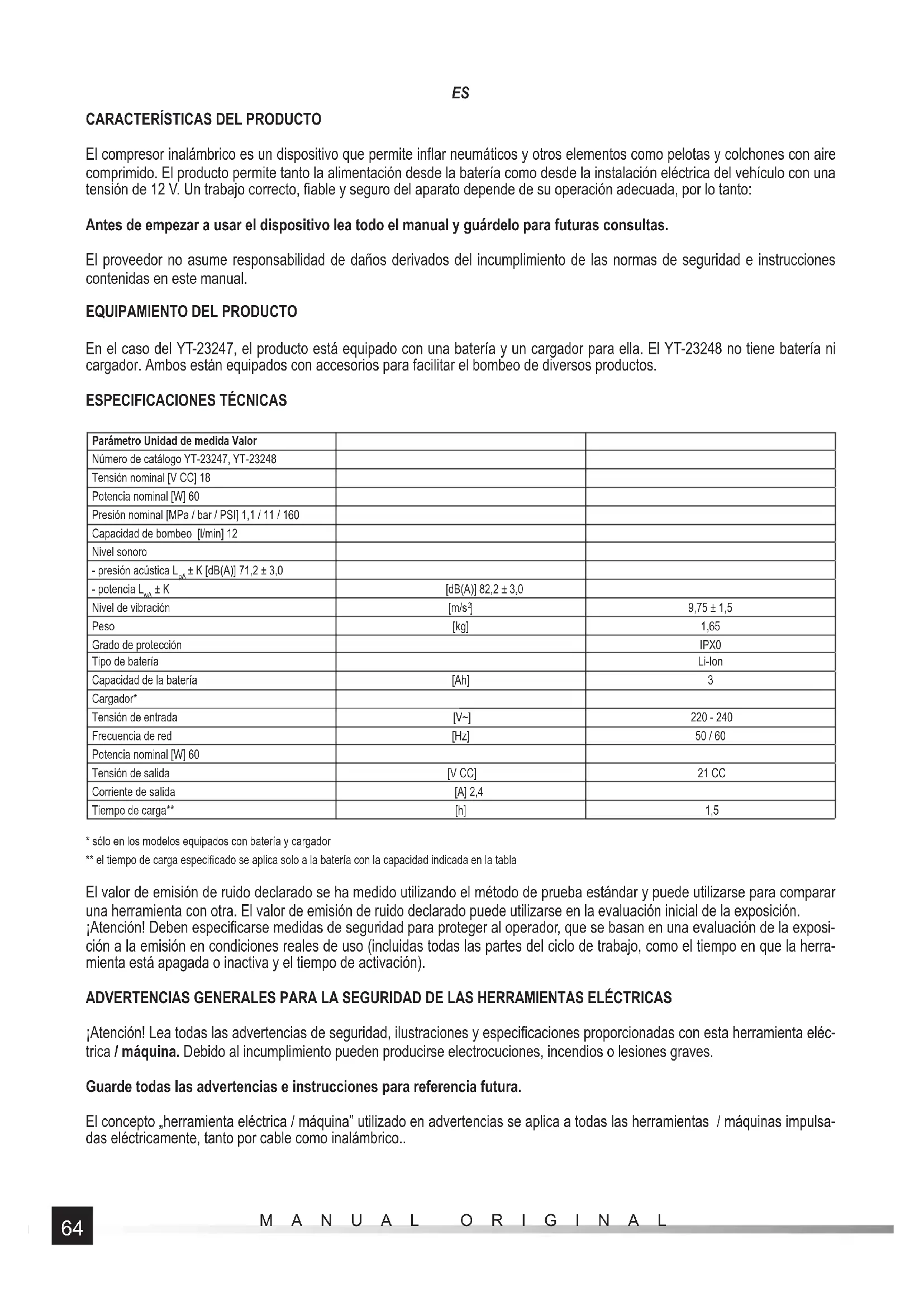

El compresor inalámbrico es un dispositivo que permite infl ar neumáticos y otros elementos como pelotas y colchones con aire comprimido. El producto permite tanto la alimentación desde la batería como desde la instalación eléctrica del vehículo con una tensión de 12 V. Un trabajo correcto, fi able y seguro del aparato depende de su operación adecuada, por lo tanto: Antes de empezar a usar el dispositivo lea todo el manual y guárdelo para futuras consultas. El proveedor no asume responsabilidad de daños derivados del incumplimiento de las normas de seguridad e instrucciones contenidas en este manual.

EQUIPAMIENTO DEL PRODUCTO

En el caso del YT-23247, el producto está equipado con una batería y un cargador para ella. El YT-23248 no tiene batería ni cargador. Ambos están equipados con accesorios para facilitar el bombeo de diversos productos.

ESPECIFICACIONES TÉCNICAS

Parámetro Unidad de medida Valor Número de catálogo YT-23247, YT-23248 Tensión nominal [V CC] 18 Potencia nominal [W] 60 Presión nominal [MPa / bar / PSI] 1,1 / 11 / 160 Capacidad de bombeo [l/min] 12 Nivel sonoro - presión acústica L

] 9,75 ± 1,5 Peso [kg] 1,65 Grado de protección IPX0 Tipo de batería Li-Ion Capacidad de la batería [Ah] 3 Cargador* Tensión de entrada [V~] 220 - 240 Frecuencia de red [Hz] 50 / 60 Potencia nominal [W] 60 Tensión de salida [V CC] 21 CC Corriente de salida [A] 2,4 Tiempo de carga** [h] 1,5

• sólo en los modelos equipados con batería y cargador ** el tiempo de carga especifi cado se aplica solo a la batería con la capacidad indicada en la tabla El valor de emisión de ruido declarado se ha medido utilizando el método de prueba estándar y puede utilizarse para comparar una herramienta con otra. El valor de emisión de ruido declarado puede utilizarse en la evaluación inicial de la exposición. ¡Atención! Deben especifi carse medidas de seguridad para proteger al operador, que se basan en una evaluación de la exposi- ción a la emisión en condiciones reales de uso (incluidas todas las partes del ciclo de trabajo, como el tiempo en que la herra- mienta está apagada o inactiva y el tiempo de activación). ADVERTENCIAS GENERALES PARA LA SEGURIDAD DE LAS HERRAMIENTAS ELÉCTRICAS ¡Atención! Lea todas las advertencias de seguridad, ilustraciones y especifi caciones proporcionadas con esta herramienta eléc- trica / máquina. Debido al incumplimiento pueden producirse electrocuciones, incendios o lesiones graves. Guarde todas las advertencias e instrucciones para referencia futura. El concepto „herramienta eléctrica / máquina” utilizado en advertencias se aplica a todas las herramientas / máquinas impulsa- das eléctricamente, tanto por cable como inalámbrico..65 MANUAL ORIGINAL

Seguridad en el lugar de trabajo Mantenga el lugar de trabajo bien iluminado y limpio. El desorden y la mala iluminación pueden ser causas de accidentes. No trabaje con herramientas eléctricas / máquinas en un ambiente con un mayor riesgo de explosión, que contenga líquidos, gases o vapores infl amables. Las herramientas eléctricas / máquinas generan chispas que pueden encender el polvo o los humos. Los niños y terceros no deberían estar autorizados a ingresar al lugar de trabajo. La pérdida de concentración puede provocar la pérdida de control. Seguridad eléctrica El enchufe del cable eléctrico debe coincidir con el tomacorriente. No debe modifi car el enchufe de ninguna manera. No use adaptadores de enchufe con herramientas eléctricas / máquinas conectadas a tierra. Un enchufe sin modifi car que se ajuste al tomacorriente reduce el riesgo de electrocución. Evite el contacto con superfi cies puestas a tierra tales como tuberías, radiadores y refrigeradores. Poner a tierra el cuerpo aumenta el riesgo de electrocución.. No exponga las herramientas eléctricas / máquinas a la lluvia o la humedad. Agua y humedad que se meten en la herra- mienta eléctrica / máquinas aumenta el riesgo de electrocución. No sobrecargue el cable de alimentación. No use el cable de alimentación para transportar, tirar o desenchufar el cable de alimentación de la toma de corriente. Evite el contacto del cable de alimentación con calor, aceites, bordes afi lados y piezas móviles. Daños o enredos en el cable de alimentación aumentan el riesgo de electrocución. En el caso de trabajar fuera de las habitaciones cerradas, use cables de extensión destinados a trabajar fuera de las habitaciones cerradas. El uso de un cable de extensión adaptado para uso en exteriores reduce el riesgo de descarga eléctrica. Cuando el uso de una herramienta eléctrica / máquina en un ambiente húmedo es inevitable, se debe usar un dispositivo de corriente residual (RCD) como protección contra el voltaje de suministro. El uso de RCD reduce el riesgo de descarga eléctrica. Seguridad personal Esté atento a lo que está haciendo y use el sentido común cuando utilice una herramienta eléctrica / máquina. No use una herramienta eléctrica / máquina si está cansado o bajo la infl uencia del alcohol, drogas o medicamentos. Incluso un momento de falta de atención mientras se trabaja puede ocasionar lesiones personales graves. Use equipo de protección personal. Siempre use protección para los ojos. El uso de equipo de protección personal como máscaras contra el polvo, zapatos de seguridad antideslizantes, cascos y protectores auditivos reduce el riesgo de lesiones personales graves. Evite la activación accidental del dispositivo. Asegúrese de que el interruptor eléctrico esté en la posición „apagado” antes de conectarlo a una fuente de alimentación y / o la batería, al levantar o mover la herramienta eléctrica/ máquina. Mover la herramienta eléctrica / máquina con el dedo en el interruptor de encendido o encender las herramientas eléctricas / máquinas, cuando el interruptor está en la posición „encendido” puede ocasionar lesiones graves. Antes de encender la herramienta eléctrica / máquina elimine las llaves y otros instrumentos que se han usado para ajustarlo. Una llave que queda en los elementos giratorios de la herramienta / máquina puede provocar lesiones graves. No alcances y no te apoyes demasiado. Mantenga la actitud correcta y el equilibrio todo el tiempo. Esto permitirá un con- trol más fácil sobre la herramienta eléctrica / máquina en caso de situaciones de trabajo inesperadas. Vístete apropiadamente. No use ropa suelta o joyas. Mantenga su cabello y ropa lejos de las partes móviles de la herra- mienta eléctrica / máquina. La ropa suelta, joyas o el cabello largo pueden quedar atrapados en las piezas móviles. Si los dispositivos están diseñados para conectar la extracción de polvo o la recolección de polvo, asegúrese de que estén conectados y utilizados correctamente. El uso de extracción de polvo reduce el riesgo de peligros de polvo. No dejes que la experiencia adquirida por el uso frecuente de la herramienta / máquina causen descuido e ignorancia de las reglas de seguridad. Una acción despreocupada puede causar lesiones graves en una fracción de segundo. Uso y cuidado de la herramienta eléctrica / máquina No sobrecargue la herramienta eléctrica / máquina. Use una herramienta eléctrica / máquina adecuada para su aplicación. Una herramienta eléctrica / máquina adecuada proporcionará un trabajo mejor y más seguro si se utiliza para la carga diseñada. No use la herramienta eléctrica / máquina, si el interruptor eléctrico no habilita ni deshabilita. Una herramienta / máquina, que no se puede controlar con el interruptor de encendido es peligroso y debe repararse. Desconecte el enchufe del tomacorriente y / o retire la batería si se puede desconectar de la herramienta eléctrica / má- quina antes de ajustar, cambiar accesorios o guardar la herramienta. / máquina. Dichas medidas preventivas le permitirán evitar encender accidentalmente la herramienta eléctrica / máquina. Mantenga la herramienta fuera del alcance de los niños, no permita que las personas que no saben cómo manejar la herramienta eléctrica / máquina o no conocen estas instrucciones utilicen una herramienta eléctrica / máquina. Las herramientas eléctricas / máquinas son peligrosas en manos de usuarios no entrenados. Mantener herramientas eléctricas / máquinas y accesorios. Compruebe herramienta / máquina para verifi car desajustes o atascos de partes móviles, daños en las piezas y cualquier otra condición que pueda afectar el funcionamiento de la herramienta eléctrica/ máquina. El daño debe ser reparado antes de usar la herramienta eléctrica / máquina. Muchos66 MANUAL ORIGINAL

accidentes son causados por herramientas mal mantenidas / máquina. Mantenga las herramientas de corte afi ladas y limpias. Las herramientas de corte correctamente mantenidas con bordes afi lados son menos propensas a atascarse y son más fáciles de controlar durante el trabajo. Use herramientas eléctricas / máquinas, accesorios y herramientas de inserción y similares de acuerdo con estas ins- trucciones, teniendo en cuenta el tipo y las condiciones de trabajo. El uso de herramientas para trabajos distintos a los diseñados probablemente pueda crear una situación peligrosa. Los mangos y las superfi cies de agarre deben estar secos, limpios y libres de aceite y grasa. Las empuñaduras y las su- perfi cies de agarre resbaladizas no permiten un funcionamiento y monitoreo seguros de la herramienta / máquina en situaciones de peligro. Reparos Repare la herramienta eléctrica / máquina solo en sitios autorizados que solo utilicen piezas de repuesto originales. Esto garantizará una seguridad de funcionamiento adecuada de la herramienta eléctrica.

INSTRUCCIONES DE SEGURIDAD

Aprenda a usar la herramienta. No empiece a trabajar o a cargar antes de leer el manual de instrucciones. Seguir las instruccio- nes reduce el riesgo de lesiones, descargas eléctricas o incendios. El dispositivo no está diseñado para su uso en atmósferas potencialmente explosivas en ambientes de alta humedad y polvorien- tos. La temperatura en el lugar de trabajo debe estar entre +5

C, y la humedad relativa no debe exceder el 80 %. El dispositivo no debe utilizarse cerca de lugares donde se rocía agua. El dispositivo solo debe colocarse sobre un suelo duro, nivelado y plano. Se debe tener cuidado de que las aberturas de ventilación en la carcasa del dispositivo no se obstruyan durante y después del funcionamiento. Durante la operación, algunos elementos de la carcasa pueden calentarse a una temperatura alta, tocarlos puede causar quema- duras. Agarre el dispositivo solo por el mango. El dispositivo debe estar apagado antes de moverse. El interruptor debe estar en la posición de apagado y las baterías deben retirarse del dispositivo. Observe la presión máxima de los productos bombeados. Utilice un manómetro (incorporado o separado) para controlar la presión dentro del producto bombeado. Si se excede la presión máxima, se pueden producir daños en el producto bombeado o incluso su rotura. La rotura del producto puede causar lesiones graves. Compruebe periódicamente que las lecturas del manómetro integrado en la herramienta coincidan con las del manómetro cali- brado. Compruebe que la herramienta no esté dañada antes de cada uso. Si observa grietas, roces u otros daños, no utilice el disposi- tivo hasta que se eliminen. El dispositivo está diseñado para funcionar solo con mangueras de presión fl exibles. Las mangueras conectadas al dispositivo deben soportar al menos la presión que el compresor es capaz de producir. Las mangueras para presiones superiores a 7 bar / 0,7 MPa deben estar equipadas con un cable de protección, por ejemplo, en forma de alambres. Antes de conectar la manguera al dispositivo, compruebe que la manguera no esté dañada. Si se ven roces en el forro, grietas o fugas de aire, deje de usar la manguera dañada y reemplácela por una nueva antes de continuar el uso. Nunca doble o gire la manguera durante el funcionamiento. Doblar la manguera puede reducir el diámetro interior de la misma hasta el punto en que el fl ujo de aire se detiene. Esto puede provocar daños en la manguera o incluso su rotura, lo que puede causar lesiones graves. Doblar y retorcer la manguera también acelera el desgaste de la misma. Nunca utilice la manguera para transportar la herramienta. No apriete demasiado la manguera durante el funcionamiento. Evite crear líneas largas que transporten aire comprimido. Las líneas más cortas son más fáciles de controlar. Todos los dispositivos y accesorios conectados al compresor deben soportar al menos la presión que el compresor es capaz de producir. Se prohíbe el ajuste o modifi cación de la válvula de seguridad. La válvula de seguridad mal ajustada o modifi cada puede causar daños al producto, lo que puede causar lesiones graves. No utilice el dispositivo como dispositivo de respiración artifi cial, para la pulverización de cualquier sustancia o para cualquier otra aplicación no descrita en el manual de instrucciones. Nunca apunte el fl ujo de aire hacia usted u otras personas o animales. No utilice el dedo ni ninguna otra parte del cuerpo para comprobar si el dispositivo está bombeando aire. Asegúrese de que el dispositivo esté apagado antes de conectar la manguera y los accesorios al dispositivo. El dispositivo no puede ser usado por los niños.

OPERACIÓN DEL PRODUCTO

Preparación para la operación El producto debe ser retirado de su embalaje y los componentes del embalaje deben ser eliminados. Compruebe que el interruptor está en la posición de apagado - O. Si se selecciona la batería, gire el interruptor de encendido a la posición de apagado (OFF).67 MANUAL ORIGINAL

Seleccione el tipo de producto a bombear. El compresor ofrece la posibilidad de bombear productos que requieren grandes vo- lúmenes de aire, por ejemplo, colchones, pelotas de playa, etc., o productos de bombeo que requieren alta presión, por ejemplo, neumáticos, pelotas, etc. Para ambos modos, se utilizan otras mangueras y puntas correspondientes. Si selecciona el modo de gran volumen, conecte la manguera a la toma en la parte posterior de la carcasa (II). La manguera tiene muescas a través de las cuales deben conducirse los pasadores del asiento y luego girar la manguera para bloquear su posición en el asiento. Si se selecciona el modo de alta presión, la manguera se monta permanentemente en el compresor y solo necesita desenrollarse del soporte en la parte posterior de la carcasa. La punta seleccionada se puede instalar en la válvula de la manguera. Coloque la palanca de la válvula de manera que quede paralela a la válvula, luego inserte la punta (III) en la válvula, luego baje la palanca de la válvula para bloquear la punta en la válvula (III). Seleccione la fuente de alimentación: la batería o la instalación de coche de 12 V. Deslice la batería en las guías de la ranura de la batería hasta que se bloquee en la ranura (IV). Si la fuente de alimentación es el sistema eléctrico de 12 V del vehículo, gire el interruptor de alimentación a la posición indicada por el símbolo de la luz. Desenrolle el cable de alimentación completamente y conecte su enchufe a la instalación del vehículo, la llamada toma de mechero. Conecte la manguera seleccionada al producto bombeado. El compresor está preparado para el uso. Encendido y apagado El dispositivo se enciende mediante un interruptor. El interruptor tiene tres posiciones. La posición intermedia signifi ca que el interruptor está en la posición de apagado - O. Poner el interruptor en la posición – I signifi ca funcionamiento en modo de alta presión. Poner el interruptor en la posición – II signifi ca funcionamiento en modo de alto volumen. Uso del dispositivo El dispositivo tiene una pantalla y un panel de control en forma de botones. El botón PSI/BAR/kPa se utiliza para seleccionar la unidad de presión que se muestra en la pantalla. Las siguientes pulsaciones del botón cambian la unidad de presión en el ciclo: PSI (libra/pie cuadrado), bar y kilopascal. Los botones «+» y «-» se utilizan para cambiar el valor de la presión en la unidad seleccionada. Con el botón «+» se aumenta el valor y con el botón «-» se reduce el valor. Con los botones es posible ajustar el fi nal automático del bombeo después de ajustar la presión deseada. Este modo de fun- cionamiento solo está disponible en el modo de alta presión. El modo de alto volumen no tiene la opción de detener el bombeo automáticamente cuando se alcanza la presión establecida. Utilice los botones para ajustar la presión deseada. Aproximadamente 3 segundos después de pulsar el último botón, el valor establecido comenzará a parpadear en la pantalla y luego la pantalla comenzará a mostrar 0. Al bombear, la pantalla mostrará la presión actual y cuando se alcance el valor establecido, el bombeo se detendrá automáticamente. El compresor también se puede utilizar para una descarga más rápida de aire de productos previamente infl ados. Esta función solo está disponible en el modo de alto volumen. La manguera utilizada para el bombeo en este modo debe conectarse a la entrada de aire y luego al producto del que se va a descargar el aire. Arranque el compresor en el modo de alto volumen y espere hasta que el aire se descargue del producto. ¡Aviso! El compresor no se puede utilizar como bomba de vacío. Cuando se alimenta desde la batería, al girar el interruptor de encendido hacia el símbolo de luz se encenderá una pequeña linterna integrada en el lateral de la carcasa. Indicaciones de seguridad para la carga de la batería ¡Atención! Antes de iniciar la carga, asegúrese de que el cuerpo de la fuente de alimentación, el cable y el enchufe no estén agrietados o dañados. ¡Está prohibido utilizar una estación de carga y una fuente de alimentación defectuosas o dañadas! Utilice únicamente la estación de carga y la fuente de alimentación suministradas para cargar las baterías. El uso de otra fuente de alimentación puede provocar incendios o daños en la herramienta. La batería solo debe cargarse en un lugar cerrado, seco y protegido contra el acceso no autorizado, especialmente por parte de niños. ¡No utilice la estación de carga o la fuente de alimen- tación sin la supervisión constante de un adulto! Si necesita salir de la sala de carga, desconecte el cargador de la red eléctrica retirando la fuente de alimentación de la toma de corriente. Si sale humo, olores, etc. del cargador, desenchufe el cargador de la toma de corriente inmediatamente. El dispositivo se suministra con la batería no cargada, por lo que, antes de su uso, debe cargarse de acuerdo con el procedi- miento descrito a continuación utilizando la fuente de alimentación y la estación de carga suministradas. Las baterías de iones de litio no tienen el llamado «efecto memoria», lo que permite recargarlas en cualquier momento. Sin embargo, se recomienda descargar la batería durante el funcionamiento normal y luego cargarla a plena capacidad. Si, debido a la naturaleza del trabajo, no es posible hacerlo, la descarga debe hacerse al menos cada varios ciclos de trabajo. Nunca descargue las baterías haciendo un cortocircuito en los electrodos, ya que esto causaría daños irreparables. Además, no compruebe el estado de carga de la68 MANUAL ORIGINAL

batería cerrando los electrodos y comprobando las chispas. Almacenamiento de la batería Para extender la vida útil de la batería, asegúrese de que las condiciones de almacenamiento sean adecuadas. La batería dura unos 500 ciclos de carga y descarga. Guarde la batería en un rango de temperatura de 0 a 30 ºC a una humedad relativa del 50%. Para almacenar la batería durante un período de tiempo más largo, cárguela hasta aproximadamente el 70% de su capacidad. En caso de almacenamiento prolongado, la batería debe cargarse periódicamente una vez al año. No descargue en exceso la batería, ya que esto acortará su vida útil y puede causar daños irreparables. Durante el almacenamiento, la batería se descargará progresivamente debido a fugas. El proceso de autodescarga depende de la temperatura de almacenamiento, mientras más alta sea la temperatura, más rápido será el proceso de descarga. Si las baterías no se almacenan correctamente, el electrolito podrá tener fugas. En caso de fuga, asegure la fuga con un agente neutralizante, en caso de contacto del electrolito con los ojos, enjuague bien los ojos con agua y luego busque atención médica inmediata. Está prohibido usar el dispositivo con la batería dañada. Si la batería está totalmente gastada entréguela a un punto de servicio especializado en la eliminación de este tipo de residuos. Transporte de baterías Las baterías de iones de litio son tratadas como materiales peligrosos de acuerdo a las regulaciones legales. El usuario de la herramienta puede transportar la herramienta con la batería y las propias baterías en transporte terrestre. No es necesario que se cumplan otras condiciones. Si subcontrata el transporte a terceros (por ejemplo, un servicio de mensajería), siga las normas para el transporte de mercancías peligrosas. Antes de realizar el envío, póngase en contacto con una persona cualifi cada. Está prohibido transportar baterías dañadas. Durante el transporte, las baterías desmontadas deben ser retiradas de la herramienta, los contactos expuestos deben ser asegurados, por ejemplo, sellados con cinta aislante. Proteja las baterías en el embalaje de tal manera que no se muevan dentro del embalaje durante el transporte. También deben observarse las regulaciones nacionales para el transporte de materiales peligrosos. Carga de la batería ¡Atención! Antes de la carga, desconecte la fuente de alimentación de la red eléctrica retirando el enchufe de la toma de corriente. Además, limpie la batería y los terminales de la misma de suciedad y polvo con un paño suave y seco. La batería tiene un indicador de carga incorporado. Pulsando el botón se encenderán los LEDs (II) - el grado de intensidad de la luz indica el nivel de carga de la batería. Si los LEDs no se encienden cuando se pulsa el botón, la batería está descargada. Desconecte la batería de la herramienta. Introduzca la batería en la ranura del cargador (V). Conecte el cargador a una toma de corriente. El LED rojo se encenderá indicando el proceso de carga. Cuando la carga esté completa, el LED rojo se apagará y el LED verde se encenderá para indicar que la batería está comple- tamente cargada. Desenchufe la fuente de alimentación de la toma de corriente. Extraiga la batería de la estación de carga pulsando el botón de cierre de la batería. ¡Atención! Si el LED verde se enciende cuando el cargador está conectado a la red eléctrica, la batería está completamente cargada. En este caso, el cargador no iniciará el proceso de carga. MANTENIMIENTO Después de cada uso del dispositivo, apague el compresor con el interruptor y, a continuación, desconecte la batería o el enchufe del cable de alimentación de la toma de corriente. ¡Aviso! Todo el mantenimiento debe realizarse con la batería desconectada del dispositivo y el enchufe desconectado de la toma de corriente. Limpie la carcasa del dispositivo con un paño suave y húmedo o con una corriente de aire comprimido a una presión no superior a 0,3 MPa. Las aberturas de ventilación también se pueden limpiar con un pincel o un cepillo de cerda de plástico blanda. Para la limpieza no use alcohol, disolventes, ácidos o sustancias corrosivas. Después de la limpieza, el compresor está preparado para su uso o almacenamiento.

TRANSPORTE Y ALMACENAMIENTO

Mueva el dispositivo agarrando el mango o la base. En el caso de transporte en medios de transporte, proteger el compresor contra el movimiento. Solo transporte y almacene el dispositivo cuando esté apagado, con la batería desconectada y el enchufe retirado de la toma de corriente. Almacene el producto en recintos cerrados y bien ventilados. Durante el almacenamiento y trans- porte, el dispositivo no debe exponerse a la luz solar directa, fuentes de calor ni precipitaciones. El lugar de almacenamiento debe proteger contra el acceso al dispositivo de personas no autorizadas, especialmente niños. No coloque nada sobre el dispositivo.69 INSTRUCTIONS ORIGINALES
