NÁVOD K OBSLUZE YT-23247 Yato

5. zásobník na příslušenství

11. vysokoobjemová hadice

12. vysokotlaká hadice

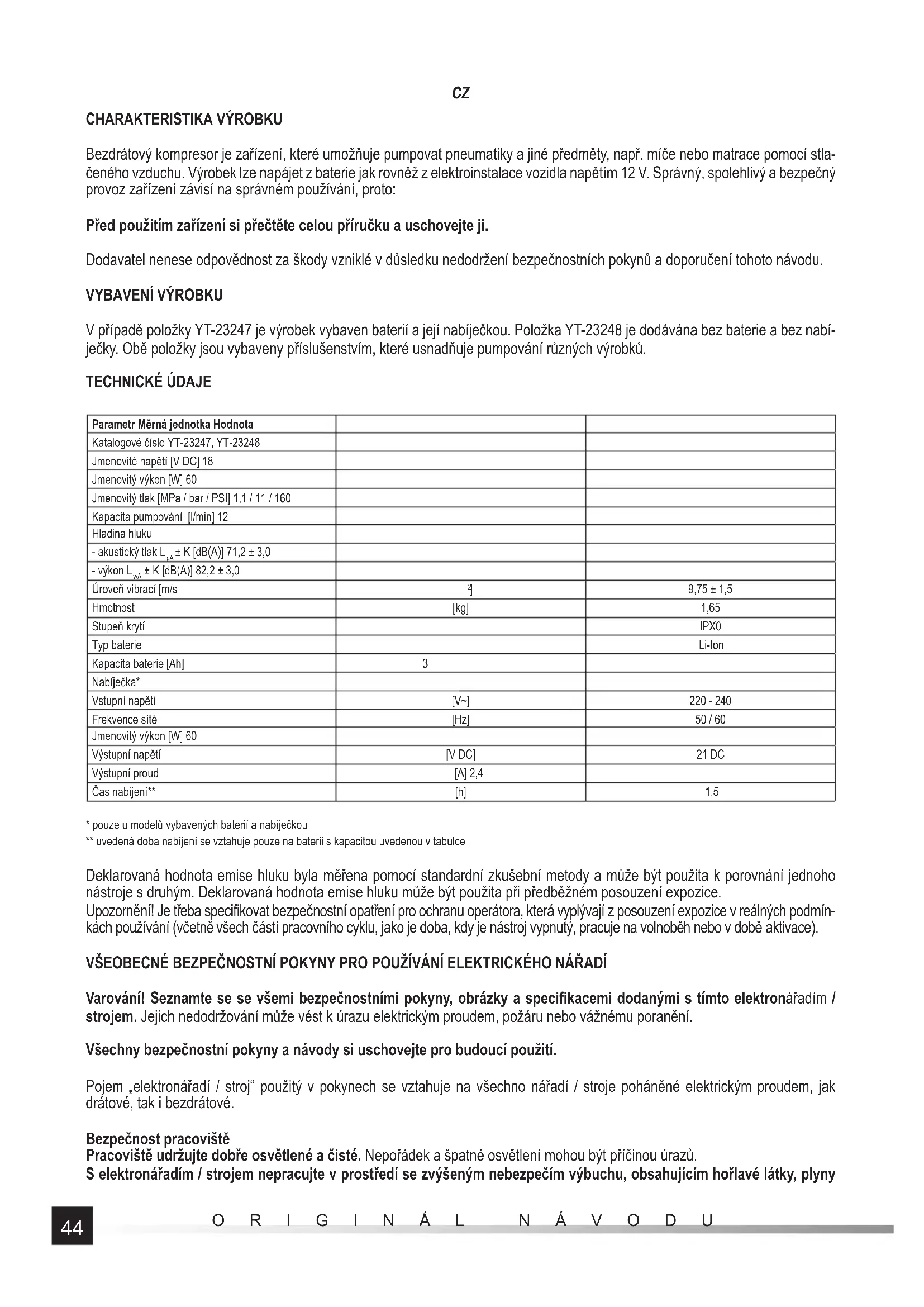

Bezdrátový kompresor je zařízení, které umožňuje pumpovat pneumatiky a jiné předměty, např. míče nebo matrace pomocí stla- čeného vzduchu. Výrobek lze napájet z baterie jak rovněž z elektroinstalace vozidla napětím 12 V. Správný, spolehlivý a bezpečný provoz zařízení závisí na správném používání, proto: Před použitím zařízení si přečtěte celou příručku a uschovejte ji. Dodavatel nenese odpovědnost za škody vzniklé v důsledku nedodržení bezpečnostních pokynů a doporučení tohoto návodu.

V případě položky YT-23247 je výrobek vybaven baterií a její nabíječkou. Položka YT-23248 je dodávána bez baterie a bez nabí- ječky. Obě položky jsou vybaveny příslušenstvím, které usnadňuje pumpování různých výrobků. TECHNICKÉ ÚDAJE Parametr Měrná jednotka Hodnota Katalogové číslo YT-23247, YT-23248 Jmenovité napětí [V DC] 18 Jmenovitý výkon [W] 60 Jmenovitý tlak [MPa / bar / PSI] 1,1 / 11 / 160 Kapacita pumpování [l/min] 12 Hladina hluku - akustický tlak L

] 9,75 ± 1,5 Hmotnost [kg] 1,65 Stupeň krytí IPX0 Typ baterie Li-Ion Kapacita baterie [Ah] 3 Nabíječka* Vstupní napětí [V~] 220 - 240 Frekvence sítě [Hz] 50 / 60 Jmenovitý výkon [W] 60 Výstupní napětí [V DC] 21 DC Výstupní proud [A] 2,4 Čas nabíjení** [h] 1,5

• pouze u modelů vybavených baterií a nabíječkou ** uvedená doba nabíjení se vztahuje pouze na baterii s kapacitou uvedenou v tabulce Deklarovaná hodnota emise hluku byla měřena pomocí standardní zkušební metody a může být použita k porovnání jednoho nástroje s druhým. Deklarovaná hodnota emise hluku může být použita při předběžném posouzení expozice. Upozornění! Je třeba specifi kovat bezpečnostní opatření pro ochranu operátora, která vyplývají z posouzení expozice v reálných podmín- kách používání (včetně všech částí pracovního cyklu, jako je doba, kdy je nástroj vypnutý, pracuje na volnoběh nebo v době aktivace). VŠEOBECNÉ BEZPEČNOSTNÍ POKYNY PRO POUŽÍVÁNÍ ELEKTRICKÉHO NÁŘADÍ Varování! Seznamte se se všemi bezpečnostními pokyny, obrázky a specifi kacemi dodanými s tímto elektronářadím / strojem. Jejich nedodržování může vést k úrazu elektrickým proudem, požáru nebo vážnému poranění. Všechny bezpečnostní pokyny a návody si uschovejte pro budoucí použití. Pojem „elektronářadí / stroj“ použitý v pokynech se vztahuje na všechno nářadí / stroje poháněné elektrickým proudem, jak drátové, tak i bezdrátové. Bezpečnost pracoviště Pracoviště udržujte dobře osvětlené a čisté. Nepořádek a špatné osvětlení mohou být příčinou úrazů. S elektronářadím / strojem nepracujte v prostředí se zvýšeným nebezpečím výbuchu, obsahujícím hořlavé látky, plyny45

nebo výpary. Elektronářadí / stroje vytvářejí jiskry, které mohou zapálit prach nebo výpary. Nepouštějte do blízkosti elektronářadí děti a nezúčastněné osoby. Okamžik nepozornosti může způsobit ztrátu kontroly. Elektrická bezpečnost Zástrčka napájecího kabelu musí odpovídat síťové zásuvce. Zástrčku nijak neupravujte. Nepoužívejte žádné adaptéry zástr- čky s uzemněným elektronářadím / strojem. Neupravená zástrčka odpovídající zásuvce snižuje riziko úrazu elektrickým proudem. Zabraňte styku těla s uzemněnými předměty, jako jsou trubky, radiátory a chladničky. Uzemněné tělo zvyšuje nebezpečí úrazu elektrickým proudem. Nevystavujte elektronářadí / stroj atmosférickým vlivům nebo vlhkosti. Voda a vlhkost, které proniknou dovnitř elektronářadí / stroje, zvyšují nebezpečí úrazu elektrickým proudem. Nepřetěžujte napájecí kabel. Nepoužívejte jej pro přenášení, tažení nebo odpojování zástrčky ze síťové zásuvky. Zabraň- te styku napájecího kabelu s teplem, oleji, ostrými hranami a rotujícími částmi. Poškození nebo zamotání napájecího kabelu zvyšuje nebezpečí úrazu elektrickým proudem. Při práci venku používejte prodlužovací kabely určené pro venkovní použití. Použití venkovního prodlužovacího kabelu snižuje riziko úrazu elektrickým proudem. V případě, že elektronářadí / stroj musíte použít ve vlhkém prostředí, použijte jako ochranu proudový chránič (RCD). Použití RCD snižuje nebezpečí úrazu elektrickým proudem. Osobní bezpečnost Buďte opatrní, dávejte pozor na to, co děláte a používejte zdravý rozum při práci s elektronářadím / strojem. Elektroná- řadí / stroj nepoužívejte, když jste unaveni nebo pod vlivem drog, alkoholu nebo léků. Dokonce i sebemenší nepozornost při práci může způsobit vážný úraz. Používejte osobní ochranné prostředky. Vždy pracujte s ochranou zraku. Používání osobních ochranných prostředků, jako jsou protiprachové masky, neklouzavá ochranná obuv, přilby a chrániče sluchu snižují nebezpečí vážného poranění. Zabraňte náhodnému spuštění. Ujistěte se, že síťový spínač je v poloze „vypnuto“ před připojením k elektrickému na- pájení a/nebo akumulátoru, zvedáním nebo přenášením elektronářadí / stroje. Přenášení elektronářadí / stroje s prstem na spínači nebo napájení elektronářadí / stroje, když je spínač v poloze „zapnuto“, může způsobit vážný úraz. Před zapnutím elektronářadí / stroje odstraňte veškeré klíče a jiné seřizovací nástroje. Klíče ponechané v rotujících částech elektronářadí / stroje mohou být příčinou úrazu. Nesahejte a nevyklánějte se příliš daleko. Udržujte stabilní postoj a rovnováhu po celou dobu práce. Umožní to snadnější ovládání elektronářadí / stroje v případě nenadálých situací při práci. Oblékejte se vhodně. Nenoste volný oděv nebo bižuterii. Vlasy a oděv mějte v dostatečné vzdálenosti od rotujících částí elektronářadí / stroje. Volný oděv, bižuterie nebo dlouhé vlasy mohou zachytit rotující části. Pokud je zařízení přizpůsobeno odtahu prachu nebo hromadění prachu, ujistěte se, že zařízení byla správně připojena a použita. Použití odtahu prachu snižuje nebezpečí spojené s prachem. Nedovolte, aby zkušenosti získané častým používáním elektronářadí / stroje byly příčinou nepozornosti a nedodržování bezpečnostních zásad. Nezodpovědné chování může způsobit vážný úraz ve zlomku sekundy. Používání elektronářadí / stroje a servis Elektronářadí / stroj nepřetěžuje. Elektronářadí / stroj používejte pro určené použití. Technický způsobilé elektronářadí / stroj zajistí lepší a bezpečnější práci, pokud bude použito pro navržené zatížení. Elektronářadí / stroj nepoužívejte, pokud síťový spínač neumožňuje zapnutí a vypnutí. Elektronářadí / stroj, které nelze kontrolovat pomocí síťového spínače, je nebezpečné a musí se dát k opravě. Před seřízením, výměnou příslušenství nebo uschování elektronářadí / stroje odpojte zástrčku ze síťové zásuvky a/nebo vytáhněte akumulátor, pokud jej lze vyjmout z elektronářadí / stroje. Takové bezpečnostní opatření zabrání náhodnému zapnutí elektronářadí / stroje. Nářadí uchovávejte na místě nedostupném pro děti, nedovolte osobám neznalým obsluhy elektronářadí / stroje nebo těchto návodů obsluhovat elektronářadí / stroj. Elektronářadí / stroj jsou nebezpečné v rukou nezaškolených uživatelů. Provádějte údržbu elektronářadí / stroje a příslušenství. Kontrolujte je z hlediska netěsností nebo zaseknutí rotujících částí, poškození dílů a jakýchkoli jiných podmínek, které mohou ovlivnit fungování elektronářadí / stroje. Poškození opravte před použitím elektronářadí / stroje. Mnoho úrazů je způsobeno nesprávným provedením údržby elektronářadí / stroje. Řezné nástroje udržujte čisté a naostřené. Správně udržovaný řezný nástroj s ostrými hranami je méně náchylný na zaseknutí a snadněji se kontrolujte během práce. Používejte elektronářadí / stroje, příslušenství a vestavené nástroje atd. v souladu s těmito návody, se zohledněním typu a pracovních podmínek. Používání nářadí pro jinou práci, než byla navržena, může vést k nebezpečné situaci. Rukojeti a úchopné povrchy udržujte suché, čisté a bez oleje a maziv. Kluzké rukojeti a úchopné povrchy neumožňují bez- pečnou obsluhu a kontrolu elektronářadí / stroje v nebezpečných situacích. Opravy Elektronářadí / stroj nechte opravit pouze v autorizovaných servisech, s použitím výlučně originálních náhradních dílů. Zajistí to správnou bezpečnou práci elektronářadí.46

Seznamte se s obsluhou nářadí. Nezačínejte práci nebo nabíjení dokud se neseznámíte s obsahem návodu k obsluze. Dodržo- vání pokynů uvedených v návodu snižuje riziko zranění, úrazu elektrickým proudem nebo požáru. Zařízení není určeno pro použití v prostředí s nebezpečím výbuchu, v prostředí s vysokou vlhkostí a vysokou prašností. Teplota na pracovišti by se měla pohybovat mezi +5 °C a +40 °C a relativní vlhkost by neměla přesáhnout 80 %. Zařízení by nemělo být provozováno v blízkosti stříkající vody. Podstavec postavte na tvrdém, rovném a plochém povrchu. Ujistěte se, že větrací otvory v krytu zařízení nejsou během provozu ani po něm zakryty. Během provozu se mohou některé prvky krytu zahřát na vysokou teplotu a jejich dotyk může způsobit popáleniny. Při přenášení zařízení uchopte pouze za jeho rukojeť. Před přenášením musí být zařízení vypnuto. Vypínač musí být v poloze vypnuto a baterie musí být ze zařízení vyjmuty. Dodržujte maximální tlak pumpovaných výrobků. Ke kontrole tlaku uvnitř pumpovaného výrobku použijte manometr (vestavěný nebo samostatný). Překročení maximálního tlaku může poškodit pumpovaný výrobek nebo dokonce způsobit jeho prasknutí. Prasknutí výrobku může způ sobit vážná zranění. Pravidelně kontrolujte, zda hodnoty tlakoměru zabudovaného v nářadí souhlasí s hodnotami kalibrovaného manometru. Před každým použitím zkontrolujte, zda není nářadí poškozeno. Pokud zjistíte praskliny, oděrky nebo jiná poškození, nepoužívejte zařízení, dokud nebudou závady odstraněny. Zařízení je určeno pouze pro provoz s elastickými tlakovými hadicemi. Hadice připojené k zařízení by měly odolat alespoň tako- vému tlaku, jaký dokáže vytvořit kompresor. Hadice pro tlaky vyšší než 7 bar / 0,7 MPa by měly být vybaveny jistící šňůrou, např. ve formě ocelových lanek. Před připojením hadice k zařízení zkontrolujte hadici, zda není poškozená. Pokud jsou viditelné díry v opláštění, praskliny nebo únik vzduchu, přestaňte poškozenou hadici používat a před pokračováním v práci ji vyměňte za novou. Během práce hadici nikdy neohýbejte ani nemačkejte. Ohnutím hadice můžete snížit vnitřní průměr až do takové míry, že se přeruší průtok vzduchu. To by mohlo poškodit hadici nebo dokonce způsobit její prasknutí, a způsobit tak vážná zranění. Ohýbání a zkroucení hadice rovněž urychluje její opotřebení. Hadici nikdy nepoužívejte k přenášení nářadí. Během práce hadici příliš nenatahujte. Vyvarujte se vytváření dlouhých vedení přenášejících stlačený vzduch. Kratší vedení se snáze ovládají. Všechna zařízení a příslušenství připojená ke kompresoru by měla být schopna odolat alespoň tlaku, jaký dokáže vytvořit kom- presor. Je zakázáno samostatně regulovat nebo modifi kovat pojistný ventil. Nesprávně nastavený nebo modifi kovaný pojistný ventil může poškodit výrobek, což může způsobit vážné zranění. Nepoužívejte zařízení jako zařízení k zajištění umělého dýchání, k rozprašování jakýchkoli substancí, nebo k jiným účelům, které nejsou popsány v návodu. Nikdy nesměrujte proud vzduchu na sebe nebo na jiné lidi ani zvířata. Nekontrolujte prstem ani jinou částí těla, zda zařízení pumpuje vzduch. Před připojením hadice a příslušenství k zařízení se ujistěte, že je zařízení vypnuto. Zařízení není určeno k používání dětmi.

Příprava k práci Výrobek vyjměte z obalu a odstraňte všechny prvky obalového materiálu. Zkontrolujte, zda je vypínač v poloze vypnuto - O. Při výběru baterie nastavte vypínač do polohy OFF. Vyberte typ pumpovaného produktu. Kompresor nabízí možnost pumpování produktů, které vyžadují velké objemy vzduchu, jako jsou matrace, plážové míče atd. nebo pumpování produktů, které vyžadují vysoký tlak, např. pneumatiky, míče atd. Pro každý režim jsou určeny různé hadice a odpovídající koncovky. Pokud zvolíte režim vysokého objemu, připojte hadici do zásuvky na zadní straně krytu (II). Hadice má zářezy, kterými je třeba prostrčit kolíky zásuvky a následně hadici otočit tak, aby se zablokovala ve správné poloze v zásuvce. Pokud zvolíte vysokotlaký režim, je hadice trvale připojena ke kompresoru a je třeba ji pouze odvinout z úchytu na zadní straně krytu. Do ventilu hadice můžete namontovat vybranou pracovní koncovku. Umístěte páčku ventilu tak, aby byla rovnoběžná s ventilem, následně vložte koncovku (III) do ventilu a spusťte páku ventilu, aby se koncovka zablokovala ve ventilu (III). Vyberte zdroj napájení, baterii nebo 12V instalaci vozidla. Zasuňte baterii do vodítek v zásuvce baterie, dokud nezapadne do zásuvky (IV). Pokud je zvoleno napájení 12V instalací vozidla, otočte vypínač do polohy označené symbolem světla. Napájecí kabel zcela odviňte a jeho zástrčku zapojte do zásuvky instalace vozidla, tzv. zásuvky zapalovače. Připojte vybranou hadici k pumpovanému produktu. Kompresor je nyní připraven k použití.47

Zapínání a vypínání Zařízení se zapíná pomocí vypínače. Vypínač má tři polohy. Středová znamená, že je zařízení vypnuto - O. Přepnutí vypínače do polohy - I znamená provoz ve vysokotlakém režimu. Přepnutí přepínače do polohy - II znamená provoz v režimu vysokého objemu. Používání zařízení Zařízení je vybaveno displejem a ovládacím panelem ve formě tlačítek. Tlačítko označené PSI/BAR/kPa slouží k výběru jednotky tlaku zobrazené na displeji. Opakované stisknutí tlačítka mění jednotku tlaku v průběhu cyklu: PSI (libry/stopy čtvereční); bary a kilopascaly. Tlačítka označená symboly „+“ a „-“ slouží ke změně hodnoty tlaku ve zvolené jednotce. Tlačítko označené „+“ slouží ke zvýšení hodnoty a tlačítko označené „-“ slouží ke snížení hodnoty. Díky tlačítkům můžete nastavit automatické zastavení pumpování po nastavení požadovaného tlaku. Tento provozní režim je k dispozici pouze v režimu vysokého tlaku. Režim vysokého objemu automaticky nezastaví čerpání, jakmile je dosaženo nastave- ného tlaku. Nastavte požadovaný tlak pomocí tlačítek. Přibližně 3 sekundy po posledním stisknutí tlačítka začne na displeji blikat nastavená hodnota a následně se na displeji zobrazí hodnota 0. Během pumpování se na displeji bude zobrazovat aktuální tlak a po dosažení nastavené hodnoty se pumpování automaticky zastaví. Kompresor lze také použít pro rychlejší odčerpání vzduchu z dříve napumpovaných produktů. Tato funkce je dostupná pouze v režimu vysokého objemu. Čerpací hadici v tomto režimu připojte ke vstupu vzduchu a následně k produktu, ze kterého má být vzduch odčerpáván. Spusťte kompresor v režimu vysokého objemu a počkejte, až se z produktu odčerpá všechen vzduch. Varování! Kompresor nelze použít jako vakuové čerpadlo. V případě provozu na baterie se přepnutím vypínače napájení na symbol světla rozsvítí malá svítilna zabudovaná na boku krytu. Bezpečnostní instrukce pro nabíjení baterie Upozornění! Před nabíjením se ujistěte, že není pouzdro napájecího zdroje, kabel ani konektor nabíječky prasklé nebo poškoze- né. Je zakázáno používat nefunkční nebo poškozenou nabíjecí stanici a napájecí zdroj! K nabíjení baterií lze použít pouze nabí- jecí stanici a napájecí zdroj, dodávané s výrobkem. Použití jiného napájecího zdroje může způsobit požár nebo poškození nářadí. Nabíjení baterie může probíhat pouze v uzavřené, suché místnosti, zabezpečené proti přístupu nepovolaných osob, zejména dětí. Nabíjecí stanici a napájecí zdroj nepoužívejte bez neustálého dohledu dospělé osoby! V případě nutnosti opustit místnost, ve které probíhá nabíjení, odpojte nabíječku od elektrické sítě vytažením zástrčky nabíječky z elektrické zásuvky. V případě, že z nabíječky vychází kouř, podezřelý zápach atd. okamžitě vytáhněte zástrčku nabíječky z elektrické zásuvky! Vrtačko - šroubovák je dodáván s nenabitou baterií, proto ji před zahájením práce nabijte v souladu s postupem popsaným níže pomocí přiloženého napájecího zdroje a nabíjecí stanice. Li-Ion (lithium-iontové) baterie nevykazují tzv. „paměťový efekt“, což umožňuje jejich dobíjení v každé chvíli. Doporučujeme však během normálního provozu baterii vybít a následně nabít na plnou kapacitu. Není-li možné vzhledem k povaze práce baterii vždy úplně vybít a znovu nabít, mělo by se to provádět minimálně kaž- dých několik desítek pracovních cyklů. Za žádných okolností by se baterie neměla vybíjet zkratováním elektrod, jelikož to vede k nevratnému poškození! Je rovněž zakázáno kontrolovat stav nabití baterie zkratováním elektrod a kontrolou jiskření. Skladování baterie Aby se prodloužila životnost baterie, musí být zajištěny správné podmínky skladování. Baterie vydrží přibližně 500 cyklů „nabití - vybití”. Baterii skladujte v teplotním rozsahu od 0 do 30 °C s relativní vlhkostí 50%. Aby bylo možné baterii skladovat delší dobu, musí být nabitá na přibližně 70% své kapacity. V případě delšího skladování je nutné baterii pravidelně jednou za rok dobít. Vy- hněte se nadměrnému vybití baterie, jelikož se tím zkracuje její životnost a může to způsobit nevratné poškození. Během skladování se baterie postupně vybíjí vzhledem ke svodovému proudu. Proces samovybíjení závisí na teplotě skladování, čím vyšší je teplota, tím rychleji k vybíjení dochází. Pokud je baterie nesprávně skladována, může dojít k úniku elektrolytu. V pří- padě úniku by měl být elektrolyt zajištěn neutralizačním prostředkem, v případě kontaktu s očima je třeba důkladně vypláchnout oči vodou a ihned vyhledat lékařskou pomoc. Je zakázáno používat zařízení s poškozenou baterií. Pokud je baterie zcela vybitá a nelze ji nabít, odevzdejte ji na odběrném místě specializujícím se na likvidaci tohoto typu odpadů. Přeprava baterií Lithium-iontové baterie jsou podle právních předpisů považovány za nebezpečný materiál. Uživatel nářadí může nářadí s baterií jak rovněž samotné baterie přepravovat po silnici. V takovém případě není nutné splňovat dodatečné podmínky. V případě po- věření přepravy třetím stranám (například zásilka prostřednictvím kurýrní společnosti) je nutné dodržovat pravidla pro přepravu nebezpečných materiálů. Před odesláním kontaktujte osobu s příslušnou kvalifi kací v dané oblasti. Je zakázáno přepravovat poškozené baterie. Během přepravy musí být demontovatelné baterie ze zařízení odstraněny, exponované kontakty by měly být zajištěny, např. zalepeny izolační páskou. Baterie zajistěte v obalu tak, aby se během přepravy uvnitř balení nepohybovaly. Je nutné rovněž dodržovat národní předpisy týkající se přepravy nebezpečných materiálů.48

Nabíjení baterie Upozornění! Před nabíjením odpojte síťový adaptér nabíjecí stanice ze sítě vytažením zástrčky z elektrické zásuvky. Kromě toho očistěte baterii a její kontakty od nečistot a prachu pomocí měkkého, suchého hadříku. Baterie má vestavěný indikátor nabití. Stisknutím tlačítka se rozsvítí diody (II), čím více jich svítí, tím více je baterie nabitá. Pokud po stisknutí tlačítka diody nesvítí, znamená to, že je baterie vybitá. Odpojte baterii od nářadí. Zasuňte baterii do zásuvky v nabíječce (V). Připojte nabíječku do elektrické zásuvky. Rozsvítí se červená dioda, což znamená proces nabíjení. Po dokončení nabíjení červená dioda zhasne a rozsvítí se zelená dioda, což znamená, že je baterie plně nabitá. Odpojte zástrčku napájecího zdroje z elektrické zásuvky. Vyjměte baterii z nabíjecí stanice stisknutím tlačítka západky baterie. Upozornění! Pokud se po připojení nabíječky do sítě rozsvítí zelená dioda, znamená to, že je baterie plně nabitá. V takovém případě nabíječka nezahájí proces nabíjení. ÚDRŽBA Po každém použití zařízení vypněte kompresor pomocí vypínače a následně odpojte baterii nebo zástrčku napájecího kabelu ze zásuvky. Varování! Veškerá údržba by měla být prováděna s odpojenou baterií od za řízení a odpojenou zástrčkou ze zásuvky. Pouzdro zařízení je třeba čistit měkkým a vlhkým hadříkem nebo proudem stlačeného vzduchu o tlaku nepřesahujícím 0,3 MPa. Ventilační otvory lze čistit rovněž kartáčkem nebo štětcem s měkkými, umělými štětinami. K čištění nepoužívejte alkohol, rozpou- štědla, kyseliny nebo žíravé substance. Po vyčištění je kompresor připraven k dalšímu provozu nebo uskladnění.

PŘEPRAVA A SKLADOVÁNÍ

Zařízení přepravujte uchopením za rukojeť nebo základnu. V případě přepravy v dopravních prostředcích zajistěte kompresor proti pohybu. Zařízení přepravujte a skladujte pouze s vypnutou, odpojenou baterií a vytaženou zástrčkou ze zásuvky. Zařízení uchovávejte v uzavřených místnostech s dobrou ventilací. Při skladování a přepravě by zařízení nemělo být vystaveno přímému slunečnímu záření, zdrojům tepla a srážkám. Místo skladování by mělo zabránit neoprávněným osobám, zejména dětem, v pří- stupu k zařízení. Na zařízení nic nepokládejte.49
