| Terméktípus | Vezeték nélküli kompresszor |
| Márka | Yato |
| Modell | YT-23247 |
| Súly | 1,65 kg |
| Tápellátás | Li-Ion akkumulátor 18 V (3 Ah) vagy szivargyújtó csatlakozó 12 V |
| Maximális nyomás | 11 bar / 160 PSI / 1,1 MPa |
| Levegőáramlás | 12 L/min |
| Hangnyomásszint | 71,2 dB(A) |
| Hangteljesítményszint | 82,2 dB(A) |
| Rezgésszint | 9,75 m/s² |
| Védettségi fokozat | IPX0 (víz ellen nem védett) |
| Akkumulátor típusa | Li-Ion, kapacitás 3 Ah |
| Töltési idő | Körülbelül 1,5 óra |
| Töltő feszültsége | 220-240 V~, 50/60 Hz |
| Felfújási módok | Nagynyomás (gumiabroncsok, labdák) és nagy térfogat (matracok, úszógumik) |
| Automatikus leállítás | Igen, nagynyomású módban (célnyomás beállítása) |
| Kijelző | Digitális kijelző mértékegység választással (PSI, bar, kPa) |
| Beépített zseblámpa | Igen, akkumulátorról működik |
| Tartozékok | Akkumulátor, töltő, tömlők HP és GV módokhoz, adapterek |
| Karbantartás | Tisztítsa puha, nedves ruhával vagy sűrített levegővel ≤0,3 MPa |
| Biztonság | Robbanásveszélyes légkörben ne használja, tartsa be a max. nyomást, viseljen egyéni védőfelszerelést |
Gyakran ismételt kérdések - YT-23247 Yato
Felhasználói kérdések a következőről YT-23247 Yato
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Kompresszor PDF formátumban ingyenesen! Találja meg kézikönyvét YT-23247 - Yato és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. YT-23247 márka Yato.
HASZNÁLATI ÚTMUTATÓ YT-23247 Yato
- alap
- kijelző
- fogantyú
- akkumulátor csatlakozóaljzat
- tartozéktároló
- tápkapcsoló
- bekapcsológomb
- vezérlőpanel
- légkiömlő nyílás
- légbeömlő nyílás
- nagy térfogatú tömlő
- magasnyomású tömlő
- tápkábel
RO
Használjon védőszemüveget!
Használjon fülvédöt!
Zaj - L. teljesítmény
Zgomotul - puterea L
Ruido - potencia L.
Figyelem! Magas hömérséklet veszélye.
Avertizare! Risc de temperaturi ridicate.
Ez a szimbólum arra hívja fel a figyelmet, hogy tilos az elhasznált elektromos és elektronikus készüléket (többek között elemeket és akkumulátorokat) egyéb hulladékokkal együtt kidobni. Az elhasznált készüléket szelektíven gyűjtse és a hulladék mennyiségének, valamint a természetes erőforrások felhasználásának csökkentése érdekében adja le a megfelelő gyűjtőpontban újrafeldolgozás és újrahasznosítás céljából. Az elektromos és elektronikus készülékben található veszélyes összetevők ellenőrizetlen kibocsátása veszélyt jelenthet az emberi egészségre és negatív változásokat okozhat a természetes környezetben. A háztartások fontos szerepet töltenek be az elhasznált készülék újrafeldolgozásában és újrahasznosításában. Az újrahasznosítás megfelelő módjaival kapcsolatos további információkat a helyi hatóságoktól vagy a termék értékesítőjétől szerezhet.

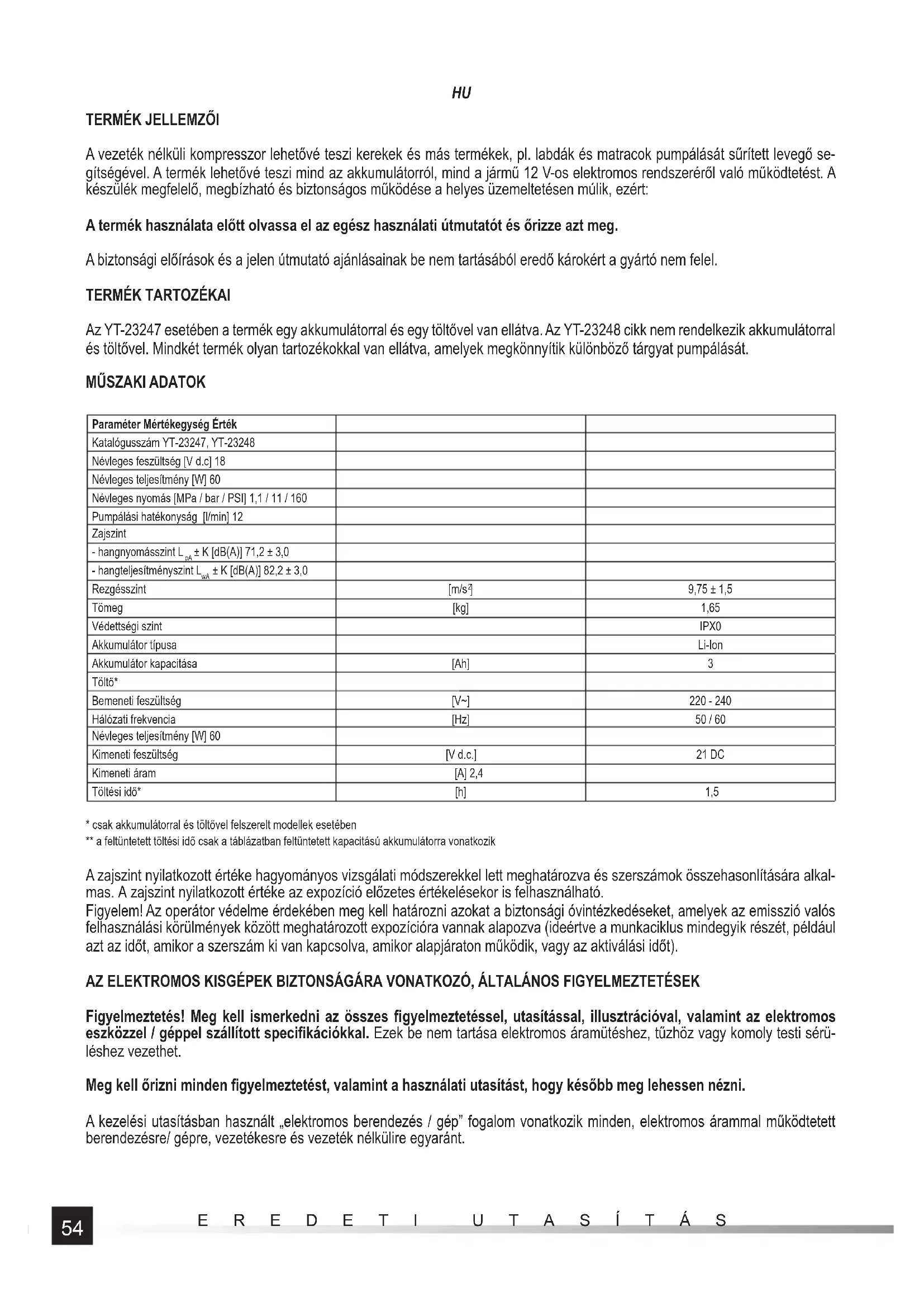

A vezeték nélküli kompresszor lehetővé teszi kerekek és más termékek, pl. labdák és matracok pumpálását sürített levegő segítségével. A termék lehetővé teszi mind az akkumulátorról, mind a jármű 12 V-os elektromos rendszeréről való működtetést. A készülék megfelelő, megbízható és biztonságos működése a helyes üzemeltetésen múlik, ezért:
A termék használata előtt olvassa el az egész használati útmutatót és örizze azt meg.
A biztonsági előírások és a jelen útmutató ajánlásainak be nem tartásából eredő károkért a gyártó nem felel.
TERMÉK TARTOZÉKAI
Az YT-23247 esetében a termék egy akkumulátorral és egy töltővel van ellátva. Az YT-23248 cikk nem rendelkezik akkumulátorral és töltővel. Mindkét termék olyan tartozékokkal van ellátva, amelyek megkönnyítik különböző tárgyat pumpálását.
MÜSZAKI ADATOK
| Paraméter Mértékegység Érték | ||
| Katalógusszám YT-23247, YT-23248 | ||
| Névleges feszültség [V d.c] 18 | ||
| Névleges teljesítmény [W] 60 | ||
| Névleges nyomás [MPa / bar / PSI] 1,1 / 11 / 160 | ||
| Pumpálási hatékonyság [l/min] 12 | ||
| Zajszint | ||
| - hangnyomásszint L_mA ± K [dB(A)] 71,2 ± 3,0 | ||
| - hangteljesítményszint L_kVA ± K [dB(A)] 82,2 ± 3,0 | ||
| Rezgésszint | [m/s2] | 9,75 ± 1,5 |
| Tömeg | [kg] | 1,65 |
| Védettségi szint | IPX0 | |
| Akkumulátor típusa | Li-Ion | |
| Akkumulátor kapacitása | [Ah] | 3 |
| Töltő* | ||
| Bemeneti feszültség | [V~] | 220 - 240 |
| Hálózati frekvencia | [Hz] | 50 / 60 |
| Névleges teljesítmény [W] 60 | ||
| Kimeneti feszültség | [V d.c.] | 21 DC |
| Kimeneti áram | [A] 2,4 | |
| Töltési idő* | [h] | 1,5 |
* csak akkumulátorral és töltövel felszerelt modellek esetében
** a feltüntetett töltési idő csak a táblázatban feltüntetett kapacitású akkumulátorra vonatkozik
A zajszint nyilatkozott értéke hagyományos vizsgálati módszerekkel lett meghatározva és szerszámok összehasonlítására alkalmas. A zajszint nyilatkozott értéke az expozíció előzetes értékelésekor is felhasználható.
Figyelem! Az operátor védelme érdekében meg kell határozni azokat a biztonsági óvintézkedéseket, amelyek az emisszió valós felhasználási körülmények között meghatározott expozícióra vannak alapozva (ideértve a munkaciklus mindegyik részét, például azt az időt, amikor a szerszám ki van kapcsolva, amikor alapjáraton működik, vagy az aktiválási időt).
AZ ELEKTROMOS KISGÉPEK BIZTONSÁGÁRA VONATKOZÓ, ÁLTALÁNOS FIGYELMEZTETÉSEK
Figyelmeztetés! Meg kell ismerkedni az összes figyelmeztetéssel, utasítással, illusztrációval, valamint az elektromos eszközzel / géppel szállított specifikációkkal. Ezek be nem tartása elektromos áramütéshez, tűzhöz vagy komoly testi sérüléshez vezethet.
Meg kell örizni minden figyelmeztetést, valamint a használati utasítást, hogy később meg lehessen nézni.
A kezelési utasításban használt „elektromos berendezés / gép” fogalom vonatkozik minden, elektromos árammal működtetett berendezésre/ gépre, vezetékesre és vezeték nélküllire egyaránt.
HU
Biztonság a munkahelyen
A munkavégzés helyét jól meg kell világítani, és tisztán kell tartani. A rendetlenség és a nem kellő megvilágítás balesetek okozója lehet.
Nem szabad az elektromos berendezésekkel / gépekkel fokozottan robbanásveszélyes, tüzveszélyes folyadékokat, gázokat, gözöket tartalmazó környezetben dolgozni. Az elektromos berendezések / gépek szikrázhatnak, amely meggyújthatja a port vagy a párát.
Nem szabad a munkavégzés helyére gyermekeket vagy kívülálló személyeket engedni. A koncentráció elvesztése a kontrol elvesztéséhez vezethet.
Elektromos biztonság
Hálózati kábel dugaszának illenie kell az elektromos hálózat dugaszolóaljzatába. Semmilyen módon nem szabad változtatni dugaszon. Nem szabad semmilyen dugaszadaptert használni az elektromos berendezésekkel / gépekkel. Ha a dugaszok vagy dugaszolóaljzatok nincsenek átalakítva, az csökkenti az áramütés veszélyét.
Kerülni kell, hogy a test és a gép olyan földelt felületekkel érintkezzen, mint csövek, fütőtestek és hűtők. A test földeltsége növeli az áramütés veszélyét.
Nem szabad a az elektromos berendezést / gépet csapadéknak vagy nedvességnek kitenni. A víz és nedvesség, amely az elektromos berendezés / gép belsejébe jut, megnöveli az elektromos áramütés veszélyét.
Ne vágja el a hálózati kábelt. Ne használja a hálózati kábelt az eszköz hordozásához, vonszolásához vagy a dugasz kihúzásához hálózati dugaszolóaljzatból. Kerülje, hogy a hálózati kábel hővel, olajjal, éles szélekkel és mozgó alkatrészekkel érintkezzen. A sérült vagy összegabalyodott hálózati kábel növeli az áramütés veszélyét.
Amennyiben zárt helyiségen kívül dolgozik, kültéri hosszabbítót kell használni. Kültéri hosszabbító használata csökkenti az áramütés veszélyét.
Abban az esetben, ha az elektromos berendezés /gép nedves környezetben történő használatát nem lehet elkerülni, a tápfeszültség elleni védelemként áram-védőkapcsolót (RCD) kell használni. Az RCD használata csökkenti az elektromos áramütés veszélyét.
Személyes biztonság
Legyen résen, figyeljen arra, amit csinál, és használja a józan eszét az elektromos berendezéssel / géppel végzett munka közben. Nem használja a elektromos berendezést / gépet, ha fáradt, illetve tudatmódosító szerek, alkohol vagy gyógyszer hatása alatt áll. A munkavégzés során már egy pillanatnyi figyelmetlenség komoly testi sérülésekhez vezethet.
Használjon egyéni védőeszközöket. Mindig vegyen fel védőszemüveget. Az olyan egyéni védőeszközök használata, mint a porvédő álarc, csúszásgátló munkavédelmi cipő, sisak és fülvédő, csökkenti a komoly testi sérülések veszélyét.
Előzze meg a véletlen beindítást. Bizonyosodjon meg róla, hogy a kapcsoló „kikapcsolt” állásban van, mielőtt az elektromos berendezést / gépet csatlakoztatja a tápfeszültséghez és/vagy az akkumulátorhoz, felemeli vagy hordozza azt. Az elektromos berendezés / gép olyan módon történő szállítása, hogy az ujja az elektromos berendezés / gép kapcsolóján vagy betáplálásán van, illetve ha a kapcsoló „bekapcsolt” állapotban van, súlyos, testi sérüléseket okozhat.
Az elektromos berendezés / gép bekapcsolása előtt el kell távolítani minden olyan kulcsot és egyéb szerszámot, amelyet a gép beállításához használt. Az elektromos berendezés / gép forgó elemein hagyott kulcs súlyos, testi sérüléseket okozhat.
Ne nyújtózkodjon és ne hajoljon ki túl messze. Mindig tartsa meg a kellő testhelyzetet és az egyensúlyát. Ez lehetővé teszi, hogy uralma alatt tartsa az elektromos berendezést / gépet a munkavégzés közben bekövetkező váratlan helyzetekben.
Öltözzön megfelelően. Ne viseljen laza ruházatot és ékszereket. Tartsd távol a haját és a ruháját az elektromos berendezés / gép mozgó alkatrészeitöl. A laza ruházatot, ékszereket és a hosszú hajat a mozgó alkatrészek elkaphatják.
Ha a berendezések úgy vannak kialakítva, hogy csatlakoztatni lehet hozzájuk porelszívót vagy porgyűjtőt, győződjön meg róla, hogy azokat csatlakoztatták és jól használják. A porelszívó használata csökkenti a porral kapcsolatos veszélyek kockázatát.
Ne engedje, hogy a berendezés / gép használata során szerzett tapasztalatai gondatlanná tegyék, és figyelmen kívül hagyja a biztonsági szabályokat. A gondatlan cselekvés egy pillanat alatt súlyos balesetek okozója lehet.
Az elektromos berendezés / gép használata és gondozása
Ne terhelje túl az elektromos berendezést / gépet. Használja a kiválasztott alkalmazáshoz megfelelő elektromos berendezést / gépet. A megfelelő elektromos berendezés / gép jobb és biztonságosabb munkát tesz lehetővé, ha azt a tervezett terheléshez használják.
Ne használja az elektromos berendezést / gépet, ha az elektromos kapcsolóval nem tudja be- és kikapcsolni. A berendezés / gép, amit nem lehet a hálózati kapcsolóval kontrolálni, veszélyes, és meg kel javíttatni.
Mielőtt hozzáfog az elektromos berendezés / gép beállításához, tartozékának cseréhez vagy tárolása előtt, húzza ki a dugaszt a hálózati dugaszolóaljzatból és/vagy vegye ki az akkumulátort, ha az kivehető az elektromos berendezésből / gépből. Az ilyen megelőző intézkedések lehetővé teszik az elektromos berendezés / gép véletlen bekapcsolását.
Tartsa a szerszámot gyermekektől elzárva, ne engedje, hogy olyan személyek kezeljék az elektromos berendezést / gépet, akik nem ismerik azt, vagy az elektromos berendezés / gép jelen használati utasítását. Az elektromos berendezés / gép veszélyesek a nem kioktatott személyek kezében.
Tartsa karban az elektromos berendezést / gépet és a tartozékokat. Ellenőrizze az elektromos berendezést / gépet, hogy
HU
minden megfelelően illeszkedik-e, vagy a mozgó alkatrészek nincsenek-e beékelődve, nincsenek-e sérült alkatrészek, valamint nincs-e bármilyen más olyan körülmény, ami hatással lehet az elektromos berendezés / gép működésére. A hibákat meg kell javítani az elektromos berendezés / gép használata előtt. Számos baleset okozója az elektromos berendezés / gép nem megfelelő karbantartása.
A vágó szerszámokat tiszta és megélesített állapotban kell tartani. A kellően karbantartott, éles vágószerszámokat könnyebb kezelni a munkavégzés során, nehezebben ékelődnek be.
Az elektromos berendezést / gépet, annak tartozékait, betét szerszámait stb. a jelen használati utasításnak megfelelően használja, a munka fajtájának és a munkavégzés körülményeinek a figyelembe vételével. Ha az eszközt nem a rendeltetésének megfelelő fajtájú munkához használja, az növeli a veszélyes helyzetek előállásának lehetőségét.
A nyeleket és fogófelületeket tartsa szárazon, tisztán, olajtól és kenőanyagtól mentesen. A csúszós nyél vagy fogófelület nem teszi lehetővé az elektromos berendezés / gép.
Javítások
Az elektromos berendezést / gépet kizárólag erre jogosult szervizekben és csak eredeti cserealkatrészek használatával szabad javítani. Ez biztosítja az elektromos eszköz működésének biztonságát.
BIZTONSÁGI ELŐÍRÁSOK
Ismerje meg a szerszám működését. A használati útmutató tartalmának elolvasása előtt ne vegye igénybe és ne töltse a készüléket. Az útmutatóban található utasítások betartása csökkenti a baleset, az áramütés és a tűz veszélyét.
A készülék nem használható potenciálisan robbanásveszélyes, valamint magas páratartalmú és póros környezetben. A munkahelyi hömérsékletnek +5 °C és +40 °C között kell lennie, a relativ páratartalom pedig nem haladhatja meg a 80%-ot. A készüléket nem szabad olyan helyeken üzemeltetni, ahol víz van permetezve.
A készüléket kizárólag kemény, egyenletes és sima felületre helyezze.
Ügyeljen arra, hogy a készülék házának szellőzőnyílásai ne legyenek eltömődve működés közben és azt követően.
Működés közben a ház egyes elemei magas hőmérsékletre hevülhetnek, megérintésük égési sérülést okozhat. A készüléket csak a fogantyúnál fogva szabad áthelyezni. A készüléket az áthelyezés előtt kapcsolja ki. A kapcsológombnak kikapcsolt állapotban kell lennie, az akkumulátorokat pedig ki kell venni a készülékből.
Vegye figyelembe a pumpálni kívánt termék maximális megengedett nyomását. A pumpált termék belsejében uralkodó nyomást a manométer segítségével ellenőrizze. A maximális nyomás túllépése kárt tehet a pumpált termékben, vagy akár a szétszakadásához vezethet. A termék szétszakadása komoly sérüléseket okozhat.
Időközönként ellenőrizze, hogy a szerszám beépített manométere egy kalibrált manométerrel megegyező értéket mutat-e.
Minden használat előtt ellenőrizze a szerszám állapotát. Ha bármilyen repedést, horzsolást vagy egyéb sérülést vél felfedezni, ne használja a szerszámot a hiba eltávolításáig.
A készülék kizárólag flexibilis pneumatikus tömlőkkel használható. A készülékhez csatlakoztatott tömlőknek legalább a készülék által előállított nyomást kell eltűrniük. A 7 bar / 0,7 MPa nyomást meghaladó tömlőknek védőzsinórral, pl. dróttal kell rendelkezniük. Mielőtt a tömlőt a készülékhez csatlakoztatná, ellenőrizze, hogy a tömlő nem sérült-e. Ha a tömlő burkolata horzsolt, repedt vagy valahol ereszt, hagyjon fel a sérült tömlő használatával és a szerszám működtetése előtt cserélje ki azt egy újra.
A szerszám használatakor ne hajlítsa meg és ne törje meg a tömlőt. A tömlő megtörése csökkentheti a belső átmérőjét, ami szélsőséges esetben a levegőáram teljes elállásához vezethet. Ez kárt tehet a tömlőben vagy a szétszakadásához vezethet, ami komoly sérülést okozhat. A tömlő megtörése és megcsavarása továbbá csökkenti az élettartamát. Soha ne helyezze át a szerszámot a tömlönél fogva. Munkavégzés közben ne feszítse meg túlzottan a tömlőt.
Kerülje a hosszú, sürített levegőt szállító körök létrehozását. A rövidebb köröket könnyebb irányítani.
A kompresszorhoz csatlakoztatott valamennyi eszköznek és tartozéknak el kell viselnie legalább azt a nyomást, amelyet a kompresszor képes előállítani.
Tilos a biztonsági szelep önálló beállítása vagy módosítása. A nem megfelelően beállított vagy módosított biztonsági szelep károsíthatja a terméket, ami súlyos sérülést okozhat.
Ne használja a készüléket lélegeztetőgépként, bármilyen anyag permetezésére, vagy egyéb, a használati útmutatóban nem említett módon.
Soha ne irányítsa a légáramot saját magára vagy más személyekre, állatokra. A készülék működésének helyességét ne az ujjával vagy egyéb testrészével ellenőrizze.
Győződjön meg, hogy a készülék ki van kapcsolva, mielőtt csatlakoztatja hozzá a tömlőt és a tartozékokat.
Gyermekek nem használhatják a készüléket.
TERMÉK HASZNÁLATA
Előkészítés
Vegye ki a terméket a csomagolásból és távolítsa el a csomagolás mindegyik elemét.
Ellenőrizze, hogy a kapcsológomb kikapcsolt - O helyzetben van-e.
Ha az akkumulátort választja, fordítsa a tápkapcsolót OFF állásba.
Válassza ki a pumpálni kívánt termék típusát. A kompresszor lehetővé teszi nagy mennyiségű levegőt igénylő termékek, például
HU
matracok, strandlabdák stb., vagy nagy nyomást igénylő termékek, például gumiabroncsok, labdák stb. pumpálását. Mindkét üzemmódban más tömlők és a hozzájuk tartozó csatlakozók használandók.
Ha a nagy térfogatú üzemmódot választja, csatlakoztassa a tömlőt a ház hátulján található aljzathoz (II). A tömlőn hornyok találhatók, amelyeken át kell vezetni az aljzat pöckeit, majd el kell forgatni a tömlőt, hogy az rögzüljön az aljzatban.
Ha a nagynyomású üzemmód van kiválasztva, a tömlő tartósan a kompresszorhoz van csatlakoztatva, és csak le kell tekerni a ház hátulján lévő fogantyúról. A tömlő szelepébe behelyezhető a kiválasztott munkafej. Állítsa be a szelepkart úgy, hogy az párhuzamos legyen a szeleppel, majd helyezze be a fejet (III) a szelepbe és nyomja le a szelepkart a fej szelepben való rögzítése végett (III).
Válassza ki az áramellátás módját, akkumulátor vagy a jármű 12 V-os rendszere.
Csúsztassa az akkumulátort az aljzat vezetősínjeibe és tolja be, amíg be nem (IV) reteszelődik.
Ha a jármű 12 voltos elektromos rendszerét választja ki tápellátásként, fordítsa a tápkapcsolót a lámpa szimbólum által jelzett helyzetbe.
Húzza ki teljesen a tápkábelt, és dugja be az úgynevezett szivargyújtóba.
Csatlakoztassa a kiválasztott tömlőt a pumpált termékhez.
A kompresszor használatra kész.
Be- és kikapcsolás
A készülék a kapcsológombbal kapcsolható be. A kapcsoló három helyzetbe állítható. A középső azt jelenti, hogy a kapcsológomb kikapcsolt - O helyzetben van-e.
A kapcsológomb I helyzetbe való állítása a nagynyomású üzemmódban való működést jelzi.
A kapcsológomb II helyzetbe való állítása a nagy térfogat üzemmódban való működést jelzi.
Készülék használata
A készülék kijelzővel és vezérlőpanellel van ellátva. A kijelzőn látható nyomás mértékegységének kiválasztására a PSI/BAR/kPa gomb szolgál. A gomb megnyomása az alábbi ciklusnak megfelelően módosítja a nyomás mértékegységét: PSI (font/négyzetláb); bar és kilopascal.
A „+” és „-” gombokkal módosítható a nyomás értéke. A „+” jelöléssel ellátott gomb a nyomás növelésére, míg a „-” jelöléssel ellátott gomb a nyomás csökkentésére szolgál.
A gombokkal beállítható a pumpálás automatikus befejezése a kívánt nyomás elérése után. Ez az üzemmód csak nagynyomású üzemmódban áll rendelkezésre. Nagy térfogat üzemmódban nincs lehetőség a pumpálás automatikus kikapcsolására a beállított érték elérése után.
Állítsa be a kívánt nyomást a gombokkal. Az utolsó gomb megnyomása után körülbelül 3 másodperccel a beállított érték villogni kezd a kijelzőn, majd a kijelzőn a 0 jelenik meg.
Pumpáláskor a kijelzőn megjelenik az aktuális nyomás, és a beállított érték elérésekor a pumpálás automatikusan leáll.
A kompresszor a korábban felfújt termékekből származó levegő gyorsabb kiengedésére is használható. Ez a funkció kizárólag nagy térfogat módban érhető el. Csatlakoztassa az ebben az üzemmódban való pumpálásra szolgáló tömlőt a levegőbemenethez, majd ahhoz a termékhez, amelyből ki szeretné engedni a levegőt. Indítsa el a kompresszort nagy térfogatú üzemmódban, és várja meg, amíg a levegő távozik a termékből.
Figyelem! A kompresszor nem használható vákuumszivattyúként.
Akkumulátoros tápellátás esetén a főkapcsoló lámpa szimbóllumra történő elforgatása bekapcsolja a ház oldalába épített kisméretű lámpát.
Akkumulátor feltöltésével kapcsolatos biztonsági utasítások
Figyelem! A töltés megkezdése előtt ellenőrizze le, hogy a tápegység háza, a vezeték és a dugó nincs-e megrepedve vagy sérülve. Tilos nem megfelelően működő vagy károsodott töltőállomást és tápegységet használni! Az akkumulátort kizárólag a termékhez mellékelt töltővel és tápegységgel töltse. Egyéb tápegység használata tűzhöz vagy a készülék károsodásához vezethet. Az akkumulátor töltése kizárólag száraz, illetéktelen hozzáféréstől (különösen gyermekektől) védett, beltéri helyiségben hajtható végre. Tilos a töltőállomást és a tápegységet felnőtt személy folyamatos felügyelete nélkül használni! Ha annak a helyiségnek az elhagyására van szükség, amelyben a töltés zajlik, húzza ki a tápegységet a konnektorból. Ha a töltőből füst szabadul fel vagy gyanús szagot érez, stb., azonnal húzza ki a töltő dugóját az elektromos aljzatból!
A kompresszor lemerült akkumulátorral kerül szállításra, ezért a munka megkezdése előtt töltse azt fel az alább leírtaknak megfelelően, a készletben található tápegység és töltőállomás segítségével. A Li-Ion (lítium-ion) típusú akkumulátorok mentesek a „memóriahatástól”, így bármelyik pillanatban tölthetők. Ajánlott azonban az akkumulátor teljes lemerítése normál munkavégzés-sel, majd a teljes feltöltése. Ha a munkálatok természete nem teszi lehetővé az akkumulátor ilyen jellegű töltését, néhány, vagy tizen-egynéhány használati ciklusként legalább egyszer hajtsa végre a fent ajánlott teljes töltést. Semmilyen körülmények között sem megengedett az akkumulátor lemerítése az elektródák rövidre zárásával, mivel az visszafordíthatatlan károkat okozhat! Nem megengedett az akkumulátor töltöttségének az elektródák összeérintésével és a szikrák tanulmányozásával való ellenőrzése.
Akkumulátor tárolása
Az akkumulátor élettartamának meghosszabbítása érdekében megfelelő tárolási feltételeket kell biztosítani. Az akkumulátor kb.
HU
500 „töltés-lemerülés” ciklusra képes. Tárolja az akkumulátort 0-30 Celsius fok között, kb. 50%-os relativ páratartalom mellett. Huzamosabb tárolás esetén töltse fel az akkumulátort kb. 70%-ig. Huzamosabb tárolás esetén időközönként, évente legalább egyszer töltse fel az akkumulátort. Nem hagyja, hogy az akkumulátor túlzottan lemerüljön, mivel az lerövidíti az élettartamát és visszafordíthatatlan károkat okozhat benne.
Tárolás közben az akkumulátor az önmerülés jelenségére való tekintettel fokozatosan merülni fog. Az önmerülés folyamata a helyiség hömérsékletétől függ. Minél magasabb a hömérséklet, annál gyorsabban zajlik ez a folyamat. Az akkumulátorok nem megfelelő tárolásakor elektrolit szivárgásra kerülhet sor. Szivárgás esetén kezelje le a kiszivárgott anyagot semlegesítő készít-ménnyel. Az elektrolit szemmel való érintkezésekor mossa ki bő vízzel, majd haladéktalanul forduljon orvoshoz. Tilos a készülék használata sérült akkumulátorral. Az akkumulátor teljes elhasználódását követően adja azt le az ilyen jellegű hulladék újrahasznosításával foglalkozó pontban.
Akkumulátorok szállítása
A lítium-ion akkumulátorok a törvény értelmében veszélyes anyagnak minősülnek. A felhasználó az akkumulátorral ellátott terméket, vagy magát az akkumulátort szárazföldön szállíthatja. Ebben az esetben nincs szükség további feltételek betartására. Ha harmadik felet biz meg a szállítással (például futárszolgálatot), a veszélyes anyagok szállítására vonatkozó előírásoknak megfelelően kell eljárni. Szállítás előtt vegye fel a kapcsolatot megfelelő képesítéssel rendelkező személlyel. Tilos a sérült akkumulátorok szállítása. A szállítás idejére a kivehető akkumulátorokat el kell távolítani a termékből, a felfedett érintkezőket pedig le kell fedni, pl. szigetelőszalaggal. Az akkumulátort úgy kell elhelyezni a csomagolásban, hogy szállítás közben ne mozdulhasson el. Ezen kívül be kell tartani a veszélyes anyagok szállítására vonatkozó országos előírásokat.
Akkumulátor töltése
Figyelem! Töltés előtt szüntesse meg a töltőállomás áramellátását a tápegység konnektorból való kihúzásával. Ezen felül puha, száraz ronggyal távolítsa el az akkumulátorról és a reteszeiről a szennyeződéseket.
Az akkumulátor egy beépített töltöttség jelzővel van ellátva. A kapcsológomb megnyomásakor felvillannak a lámpák (II) - minél több lámpa világít, annál nagyobb az akkumulátor töltöttsége. Ha a lámpa gombjának megnyomásakor egyik lámpa sem villan fel, az akkumulátor teljesen le van merülve.
Vegye ki az akkumulátort a szerszámból.
Helyezze az akkumulátort a töltő foglalatába (V).
Csatlakoztassa a töltöt hálózati aljzathoz.
Felvillan a töltést jelző piros visszajelző lámpa.
Az akkumulátor feltöltését követően kialszik a piros lámpa és felvillan az akkumulátor teljes feltöltését jelző zöld lámpa.
Húzza ki a tápegység dugóját a konnektorból.
A retesz gombjának megnyomásával vegye ki az akkumulátort a töltőből.
Figyelem! Ha a töltő hálózati aljzathoz való csatlakoztatása után felvillan a zöld lámpa, az akkumulátor teljesen fel van töltve. Ebben az esetben a töltési folyamat nem indul el.
KARBANTARTÁS
A készülék minden használata után kapcsolja ki a kompresszort a kapcsológombbal, majd vegye ki az akkumulátort vagy húzza ki a tápegységet a konnektorból.
Figyelem! Minden karbantartási tevékenységet úgy kell végezni, hogy az akkumulátor ki van húzva a készülékből, és a dugó ki van húzva a konnektorból.
A készülék házát puha és nedves ronggyal, vagy 0,3 MPa nyomást meg nem haladó sürített levegővel tisztítsa. A szellőzőnyílások ecsettel vagy puha, műanyag sörtéjű kefével is tisztíthatók. A tisztításhoz ne használjon alkoholt, oldószert, savat vagy maró hatású anyagot. A kompresszor a tisztítást követően további használatra vagy tárolásra kész.
SZÁLLÍTÁS ÉS RAKTÁROZÁS
A terméket a fogantyúnál vagy az alapnál fogva helyezze át. Szállítóeszközzel történő szállítás esetén védje a kompresszort a véletlenszerű elmozdulás ellen. A készüléket csak kikapcsolt állapotban szállítsa és tárolja, kivett akkumulátorral és konnektorból kihúzott tápegységgel. A készüléket zárt, jól szellőző helyiségekben tárolja. A tárolás és a szállítás során ne tegye ki a készüléket közvetlen napfénynek, hőforrásnak és csapadéknak. A tárolás helye óvja a készüléket az illetéktelen személyektől, különösen gyermekektől. Ne helyezzen semmit a készülékre.
