Μάρκα	Scheppach
Μοντέλο	WSE860
Τύπος προϊόντος	Συγκολλητική μηχανή τόξου με επικαλυμμένα ηλεκτρόδια
Ηλεκτρική τροφοδοσία	230 V~ 50 Hz
Ρεύμα συγκόλλησης	10 - 130 A
Τάση ανοιχτού κυκλώματος	85 V
Κύκλος λειτουργίας	25% @ 160 A, 60% @ 100 A, 100% @ 80 A
Απόδοση	86%
Βάρος	5,3 kg
Κατηγορία προστασίας	IP21S
Κλάση μόνωσης	B
Εφαρμοστέο πρότυπο	EN 60974-1
Τύπος ρεύματος	Συνεχές ρεύμα (DC)
Προστασία	Θερμική προστασία υπερθέρμανσης
Ψύξη	Ενσωματωμένος ανεμιστήρας
Περιλαμβανόμενα αξεσουάρ	Καλώδιο ηλεκτροδίου, καλώδιο γείωσης, μάσκα συγκόλλησης, βούρτσα/σφυρί, ηλεκτρόδια (3x), ιμάντας μεταφοράς
Συγκολλήσιμα υλικά	Χάλυβας, ανοξείδωτος χάλυβας, χαλκός, αλουμίνιο, τιτάνιο
Μεταφορά	Περιλαμβάνεται ιμάντας μεταφοράς
Συντήρηση	Τακτικός εξωτερικός καθαρισμός, έλεγχος καλωδίων
Ασφάλεια	Προστασία από ηλεκτροπληξία, υποχρεωτική χρήση προστατευτικού εξοπλισμού
Φθειρόμενα μέρη	Ηλεκτροδόχος, ακροδέκτες γείωσης
Εγγύηση	Νόμιμη εγγύηση
Τύπος πηγής	Μετατροπέας συχνότητας μονοφασικός-μετασχηματιστής-ανορθωτής

Συχνές ερωτήσεις - WSE860 SCHEPPACH

Πώς να συνδέσετε τα καλώδια συγκόλλησης;

Συνδέστε τα καλώδια συγκόλλησης (ηλεκτροδόχος και ακροδέκτης γείωσης) στους αντίστοιχους ταχείς συνδέσμους: το καλώδιο ηλεκτροδίου συνδέεται συνήθως στον θετικό πόλο (+), και ο ακροδέκτης γείωσης στον αρνητικό πόλο (-). Ασφαλίστε το βύσμα περιστρέφοντάς το δεξιόστροφα. Βεβαιωθείτε ότι η συσκευή είναι αποσυνδεδεμένη πριν από οποιαδήποτε σύνδεση.

Ποια είναι η σωστή πολικότητα για τα ηλεκτρόδια;

Τα περισσότερα επικαλυμμένα ηλεκτρόδια συνδέονται στον θετικό πόλο. Ωστόσο, ορισμένοι τύποι απαιτούν τον αρνητικό πόλο. Συμβουλευτείτε πάντα τις οδηγίες του κατασκευαστή ηλεκτροδίων για την κατάλληλη πολικότητα.

Τι να κάνω αν η μηχανή δεν ανάβει;

Ελέγξτε πρώτα την τάση δικτύου και την πρίζα. Ελέγξτε την κύρια ασφάλεια. Εάν το πρόβλημα παραμένει, ο διακόπτης ή ο κινητήρας μπορεί να είναι ελαττωματικός· επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών για επισκευή.

Πώς να ρυθμίσω το ρεύμα συγκόλλησης;

Χρησιμοποιήστε το ποτενσιόμετρο (2) στον μπροστινό πίνακα για να ρυθμίσετε το ρεύμα συγκόλλησης ανάλογα με το ηλεκτρόδιο και το πάχος του μετάλλου. Ο πίνακας στο εγχειρίδιο δίνει ενδεικτικές τιμές (π.χ., για ηλεκτρόδιο 2,5 mm, ρυθμίστε μεταξύ 60 και 110 A).

Τι σημαίνει η λυχνία υπερθέρμανσης;

Η λυχνία θερμικής προστασίας ανάβει όταν η συσκευή έχει υπερθερμανθεί. Αφήστε την να κρυώσει για λίγα λεπτά· η λυχνία θα σβήσει αυτόματα. Αποφύγετε να υπερβείτε τον συνιστώμενο κύκλο λειτουργίας.

Μπορώ να συγκολλήσω στη βροχή;

Όχι, απαγορεύεται αυστηρά η χρήση της συσκευής στη βροχή ή σε υγρό περιβάλλον λόγω κινδύνου ηλεκτροπληξίας. Χρησιμοποιείτε πάντα τη συσκευή σε ξηρό και προστατευμένο από τις καιρικές συνθήκες μέρος.

Πώς να συντηρήσω τη συσκευή;

Αποσυνδέετε πάντα τη συσκευή πριν από τον καθαρισμό. Καθαρίστε το εξωτερικό με πεπιεσμένο αέρα ή βούρτσα. Ελέγχετε τακτικά την κατάσταση των καλωδίων και των συνδέσμων. Οι εσωτερικές επισκευές πρέπει να γίνονται από εξειδικευμένο προσωπικό.

Πού μπορώ να βρω ανταλλακτικά;

Τα φθειρόμενα μέρη όπως η ηλεκτροδόχος και οι ακροδέκτες γείωσης διατίθενται σε καταστήματα ειδών DIY (βίδες M4 x 10). Για άλλα ανταλλακτικά, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της Scheppach.

Ποια είδη ηλεκτροδίων να χρησιμοποιήσω;

Η συσκευή δέχεται επικαλυμμένα ηλεκτρόδια διαμέτρου 1,6 έως 4,0 mm. Χρησιμοποιήστε ηλεκτρόδια κατάλληλα για το μέταλλο συγκόλλησης: χάλυβας, ανοξείδωτος χάλυβας, κλπ. Ακολουθήστε τις συστάσεις του κατασκευαστή για το ρεύμα και την πολικότητα.

Ποια είναι τα βασικά μέτρα ασφαλείας;

Φοράτε πάντα μάσκα συγκόλλησης με προστατευτικό γυαλί DIN 9-10, στεγνά μονωτικά γάντια, ρούχα από βαμβακερό υλικό και κλειστά παπούτσια. Απομακρύνετε εύφλεκτα υλικά, εξασφαλίστε επαρκή αερισμό και μην αγγίζετε ποτέ το ηλεκτρόδιο με γυμνά χέρια. Διαβάστε πλήρως τις οδηγίες πριν από τη χρήση.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ WSE860 SCHEPPACH

Εξήγηση των συμβόλων πάνω στη συσκευή

Η χρήση συμβόλων στο παρόν εγχειρίδιο έχει σκοπό να επιστήσει την προσοχή σας σε ενδεχόμενους κινδύνους. Τα σύμβολα ασφαλείας και οι εξηγήσεις που τα συνοδεύουν πρέπει να κατανοούνται πλήρως. Οι προειδοποιήσεις αυτές καθ' εαυτές δεν αποσοβούν τους κινδύνους και δεν υποκαθιστούν τη λήψη σωστών μέτρων πρόληψης ατυχημάτων.

	Πριν θέσετε τη συσκευή σε λειτουργία, διαβάστε και τηρείτε τις οδηγίες χειρισμού και τις υποδείξεις ασφαλείας!
EN 60974-1	Ευρωπαϊκό πρότυπο για συσκευές συγκόλλησης για συγκόλληση χειρός περιορισμένης διάρκειας με ηλεκτρικό τόξο.
	Μονοφασικός στατικός μετατροπέας συχνότητας-μετασχηματιστής-ανορθωτής
	Σύμβολο για συγκόλληση χειρός με ηλεκτρικό τόξο με χρήση επενδεδυμένων ραβδόμορφων ηλεκτροδίων
	Συνεχές ρεύμα
	Ενδείκνυται για συγκόλληση υπό αυξημένο ηλεκτρικό κίνδυνο
	Είσοδος δικτύου - Αριθμός των φάσεων καθώς και σύμβολο εναλλασσόμενου ρεύματος και ονομαστική τιμή συχνότητας
U_0	Ονομαστική τάση άνευ φορτίου
U_1	Τάση ηλεκτρικού δικτύου
X	Διάρκεια ενεργοποίησης
I_2	Ρεύμα συγκόλλησης
U_2	Τάση συγκόλλησης [V]
I_μέγ	Ανώτατη ονομαστική τιμή ρεύματος δικτύου
I_ωφέλ	Ενεργή τιμή του μέγιστου ρεύματος δικτύου [A]
IP21 S	Βαθμός προστασίας
B	Κλάση μόνωσης
	Προφύλαξη! Κίνδυνος ηλεκτροπληξίας!
	Η ηλεκτροπληξία από τα ηλεκτρόδια συγκόλλησης μπορεί να είναι θανατηφόρα
	Η εισπνοή αναθυμιάσεων συγκόλλησης μπορεί να θέσει σε κίνδυνο την υγεία σας.
	Τα ηλεκτρομαγνητικά πεδία μπορούν να διαταράξουν τη λειτουργία καρδιακών βηματοδοτών.
	Οι σπινθήρες συγκόλλησης μπορούν να προκαλέσουν έκρηξη ή πυρκαγιά.
	Η ακτινοβολία από ηλεκτρικά τόξα μπορεί να προκαλέσει βλάβη στα μάτια και να τραυματίσει το δέρμα.
	Μη χρησιμοποιείτε τη συσκευή σε υπαίθριο χώρο και ποτέ με βροχή!
Δ Ειδοποίηση!	Στις παρούσες οδηγίες χειρισμού έχουμε τοποθετήσει τα εξής σύμβολα στα σημεία που αφορούν την ασφάλειά σας

Περιεχόμενα: Σελίδα:

1. Εισαγωγή 133
2. Περιγραφή της συσκευής...... 133
3. Παραδοτέο υλικό.... 133
4. Προβλεπόμενη χρήση 133
5. Υποδείξεις ασφαλείας 134
6. Τεχνικά χαρακτηριστικά 138
7. Αποσυσκευασία 138
8. Δομή / Πριν από τη θέση σε λειτουργία...... 139
9. Θέση σε λειτουργία 139
10. Ηλεκτρική σύνδεση 140
11. Συντήρηση και καθαρισμός 140
12. Μεταφορά.... 141
13. Αποθήκευση.... 141
14. Απόρριψη και ανακύκλωση 141
15. Αντιμετώπιση προβλημάτων 142

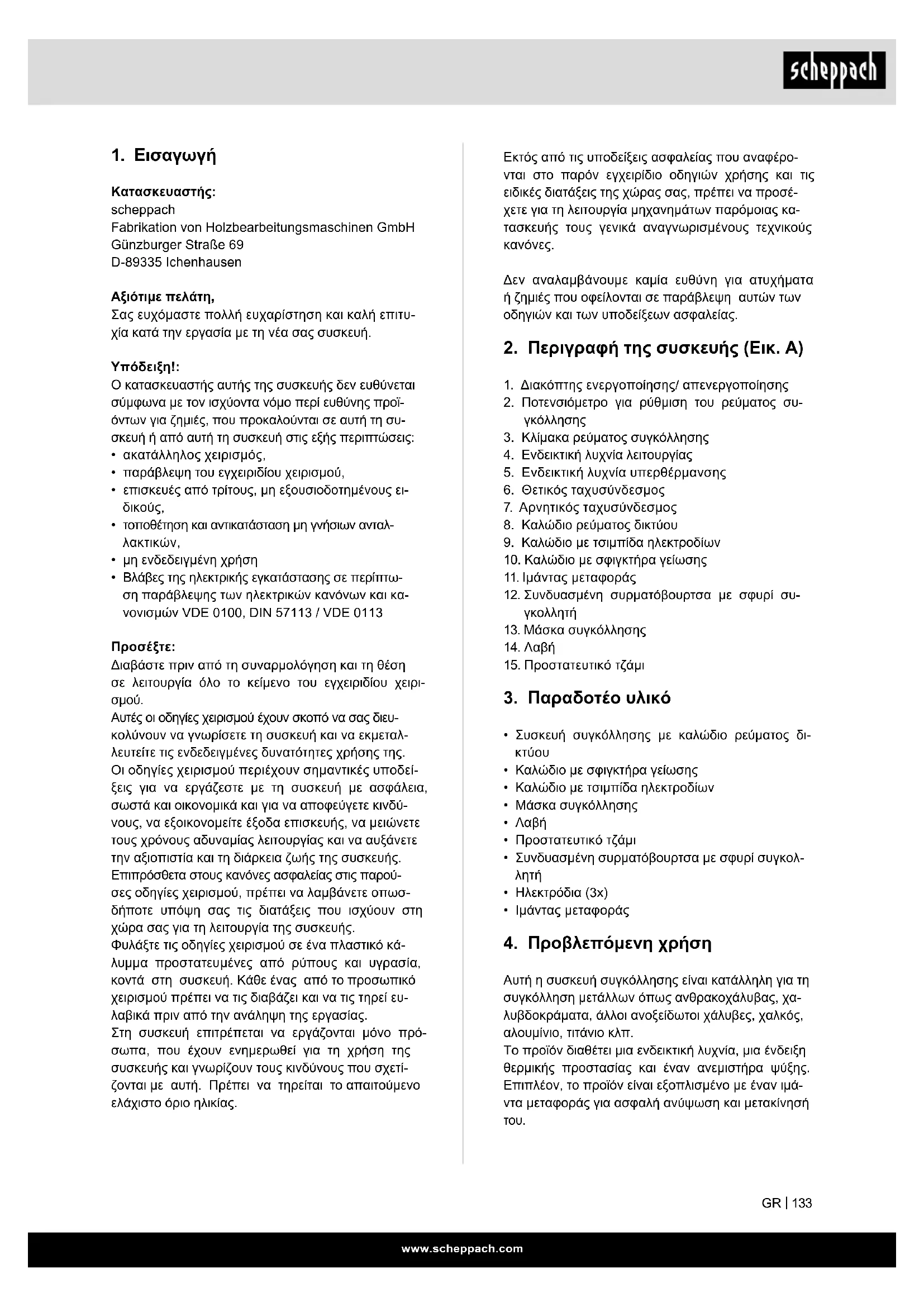

1. Εισαγωγή

Κατασκευαστής:

scheppach

Σας ευχόμαστε πολλή ευχαρίστηση και καλή επιτυ- χία κατά την εργασία με τη νέα σας συσκευή.

Υπόδειξη!:

Ο κατασκευαστής αυτής της συσκευής δεν ευθύνεται σύμφωνα με τον ισχύοντα νόμο περί ευθύνης προϊόντων για ζημιές, που προκαλούνται σε αυτή τη συσκευή ή από αυτή τη συσκευή στις εξής περιπτώσεις:

• ακατάλληλος χειρισμός,
  • παράβλεψη του εγχειριδίου χειρισμού,
• επισκευές από τρίτους, μη εξουσιοδοτημένους ειδικούς,
• τοποθέτηση και αντικατάσταση μη γνήσιων ανταλλακτικών,
  • μη ενδεδειγμένη χρήση
• Βλάβες της ηλεκτρικής εγκατάστασης σε περίπτωση παράβλεψης των ηλεκτρικών κανόνων και κανονισμών VDE 0100, DIN 57113 / VDE 0113

Προσέξτε:

Διαβάστε πριν από τη συναρμολόγηση και τη θέση σε λειτουργία όλο το κείμενο του εγχειριδίου χειρισμού.

Αυτές οι οδηγίες χειρισμού έχουν σκοπό να σας διευκολύνουν να γνωρίσετε τη συσκευή και να εκμεταλλευτείτε τις ενδεδειγμένες δυνατότητες χρήσης της.

Οι οδηγίες χειρισμού περιέχουν σημαντικές υποδείξεις για να εργάζεστε με τη συσκευή με ασφάλεια, σωστά και οικονομικά και για να αποφεύγετε κινδύνους, να εξοικονομείτε έξοδα επισκευής, να μειώνετε τους χρόνους αδυναμίας λειτουργίας και να αυξάνετε την αξιοπιστία και τη διάρκεια ζωής της συσκευής.

Επιπρόσθετα στους κανόνες ασφαλείας στις παρού- σες οδηγίες χειρισμού, πρέπει να λαμβάνετε οπωσ- δήποτε υπόψη σας τις διατάξεις που ισχύουν στη χώρα σας για τη λειτουργία της συσκευής.

Φυλάξτε τις οδηγίες χειρισμού σε ένα πλαστικό κά- λυμμα προστατευμένες από ρύπους και υγρασία, κοντά στη συσκευή. Κάθε ένας από το προσωπικό χειρισμού πρέπει να τις διαβάζει και να τις τηρεί ευ- λαβικά πριν από την ανάληψη της εργασίας.

Στη συσκευή επιτρέπεται να εργάζονται μόνο πρόσωπα, που έχουν ενημερωθεί για τη χρήση της συσκευής και γνωρίζουν τους κινδύνους που σχετίζονται με αυτή. Πρέπει να τηρείται το απαιτούμενο ελάχιστο όριο ηλικίας.

Εκτός από τις υποδείξεις ασφαλείας που αναφέρονται στο παρόν εγχειρίδιο οδηγιών χρήσης και τις ειδικές διατάξεις της χώρας σας, πρέπει να προσέχετε για τη λειτουργία μηχανημάτων παρόμοιας κατασκευής τους γενικά αναγνωρισμένους τεχνικούς κανόνες.

Δεν αναλαμβάνουμε καρία ευθύνη για ατυχήματα ή ζημιές που οφείλονται σε παράβλεψη αυτών των οδηγιών και των υποδείξεων ασφαλείας.

2. Περιγραφή της συσκευής (Εικ. Α)

1. Διακόπτης ενεργοποίησης/ απενεργοποίησης
2. Ποτενσιόμετρο για ρύθμιση του ρεύματος συγκόλλησης
3. Κλίμακα ρεύματος συγκόλλησης
4. Ενδεικτική λυχνία λειτουργίας
5. Ενδεικτική λυχνία υπερθέρμανσης
6. Θετικός ταχυσύνδεσμος
7. Αρνητικός ταχυσύνδεσμος
8. Καλώδιο ρεύματος δικτύου
9. Καλώδιο με τσιμπίδα ηλεκτροδίων
10. Καλώδιο με σφιγκτήρα γείωσης
11. Ιμάντας μεταφοράς
12. Συνδυασμένη συρματόβουρτσα με σφυρί συγκολλητή
13. Μάσκα συγκόλλησης
14. Λαβή
15. Προστατευτικό τζάμι

3. Παραδοτέο υλικό

• Συσκευή συγκόλλησης με καλώδιο ρεύματος δικτύου
• Καλώδιο με σφιγκτήρα γείωσης
• Καλώδιο με τσιμπίδα ηλεκτροδίων
  • Μάσκα συγκόλλησης
  • Λαβή
• Προστατευτικό τζάμι
• Συνδυασμένη συρματόβουρτσα με σφυρί συγκολ- λητή
• Ηλεκτρόδια (3x)
  • Ιμάντας μεταφοράς

4. Προβλεπόμενη χρήση

Αυτή η συσκευή συγκόλλησης είναι κατάλληλη για τη συγκόλληση μετάλλων όπως ανθρακοχάλυβας, χαλυβδοκράματα, άλλοι ανοξείδωτοι χάλυβες, χαλκός, αλουμίνιο, τιτάνιο κλπ.

Το προϊόν διαθέτει μια ενδεικτική λυχνία, μια ένδειξη θερμικής προστασίας και έναν ανεμιστήρα ψύξης. Επιπλέον, το προϊόν είναι εξοπλισμένο με έναν ιμάντα μεταφοράς για ασφαλή ανύψωση και μετακίνησή του.

Το μηχάνημα επιτρέπεται να χρησιμοποιείται μόνο όπως προβλέπεται. Κάθε περαιτέρω χρήση πέραν αυτής θεωρείται μη προβλεπόμενη. Πα ζημιές ή τραυματισμούς οποιουδήποτε είδους προκαλούμενες από αυτή, την ευθύνη φέρει ο χρήστης/χειριστής και όχι ο κατασκευαστής.

Η λειτουργία της συσκευής προβλέπεται να γίνεται μόνο από εξειδικευμένα άτομα (άτομα τα οποία λόγω της επαγγελματικής τους εκπαίδευσης, της εμπειρίας και των γνώσεων για τις αντίστοιχες συσκευές είναι σε θέση να αξιολογήσουν την εργασία που τους ανατίθεται και να αναγνωρίσουν ενδεχόμενους κινδύνους) ή από καταρτισμένα άτομα (άτομα τα οποία έχουν καταρτιστεί σχετικά με τις εργασίες που τους έχουν ανατεθεί και σχετικά με ενδεχόμενους κινδύνους από απρόσεκτη συμπεριφορά). Παρακαλούμε να έχετε υπόψη σας ότι οι συσκευές μας κανονικά δεν έχουν σχεδιαστεί για εμπορική, βιοτεχνική ή βιομηχανική χρήση. Δεν αναλαμβάνουμε καμία ευθύνη αν η συσκευή χρησιμοποιηθεί σε εμπορικές, βιοτεχνικές ή βιομηχανικές επιχειρήσεις καθώς και σε παρόμοιες δραστηριότητες.

5. Υποδείξεις ασφαλείας

Δ ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Διαβάστε όλες τις υποδείξεις ασφαλείας, τις οδηγίες, τις απεικονίσεις και τα τεχνικά χαρακτηριστικά που ανήκουν στο ηλεκτρικό σας εργαλείο. Από παραλείψεις στην τήρηση των ακόλουθων οδηγιών ενδέχεται να προκληθεί ηλεκτροπληξία, φωτιά ή/και σοβαροί τραυματισμοί.

Τηρείτε τις απαραίτητα

⚠️ ΠΡΟΣΟΧΗ!

Χρησιμοποιείτε τη συσκευή μόνο σύμφωνα με την καταλληλότητά της η οποία αναφέρεται στις παρούσες Οδηγίες.

Η ακατάλληλη μεταχείριση αυτού του συστήματος μπορεί να είναι επικίνδυνη για άτομα, ζώα και περιουσία. Ο χρήστης αυτού του συστήματος είναι υπεύθυνος τόσο για τη δική του ασφάλεια όσο και για τα άλλα άτομα:

• Διαβάστε απαραιτήτως τις παρούσες Οδηγίες χρήσης και τηρείτε τους κανονισμούς.
• Οι επισκευές και/ή εργασίες συντήρησης επιτρέπεται να εκτελούνται μόνο από εξειδικευμένους τεχνικούς.
• Επιτρέπεται να χρησιμοποιούνται μόνο τα καλώδια συγκόλλησης που περιλαμβάνονται στο αντικείμενο παράδοσης ή τα παρελκόμενα που συνιστά ο κατασκευαστής.
  • Φροντίζετε για τη σωστή φροντίδα της συσκευής
• Η συσκευή δεν πρέπει κατά τη διάρκεια της λει- τουργίας της να βρίσκεται σε περιορισμένο χώρο ή σε άμεση επαφή με τον τοίχο, ώστε να μπορεί συ- νεχώς να περνά αρκετός αέρας από τα ανοίγματα αερισμού της.

Να βεβαιώνεστε ότι η συσκευή έχει συνδεθεί σωστά στο δίκτυο ρεύματος. Αποφεύγετε κάθε ελκτική καταπόνηση του καλωδίου ρεύματος. Αποσυνδέετε τη συσκευή από την πρίζα, πριν την τοποθετήσετε σε άλλη θέση.

• Προσέχετε για την κατάσταση των καλωδίων συγκόλλησης, της τσιμπίδας ηλεκτροδίων καθώς και των σφιγκτήρων γείωσης - η φθορά στη μόνωση και στα εξαρτήματα που άγουν ρεύμα μπορούν να προκαλέσουν επικίνδυνη κατάσταση και να υποβαθμίσουν την ποιότητα της εργασίας συγκόλλησης.
• Κατά τη συγκόλληση με ηλεκτρικό τόξο παράγονται σπινθήρες, λιωμένα μεταλλικά σωματίδια και καπνός, επομένως προσέχετε: Απομακρύνετε όλες τις καύσιμες ουσίες και/ή υλικά από το χώρο εργασίας.
• Βεβαιωθείτε ότι διατίθεται επαρκής αερισμός.
• Μην πραγματοποιείτε εργασίες συγκόλλησης σε περιέκτες, δοχεία ή σωλήνες οι οποίοι περιείχαν καύσιμο υγρό ή αέρια. Αποφεύγετε κάθε απευθείας επαφή με το κύκλωμα ρεύματος συγκόλλησης: η τάση άνευ φορτίου ανάμεσα στην τσιμπίδα ηλεκτροδίων και στο σφιγκτήρα γείωσης, μπορεί να είναι επικίνδυνη.
• Μην αποθηκεύετε η χρησιμοποιείτε τη συσκευή σε υγρό ή βρεγμένο περιβάλλον ή σε βροχή
• Προστατεύετε τα μάτια σας με τα προστατευτικά γυαλιά που προβλέπονται για το σκοπό αυτόν (DIN βαθμίδας 9-10). Χρησιμοποιείτε γάντια και στεγνό προστατευτικό ρουχισμό, που είναι απαλλαγμένος από λάδια και γράσα, για να μην εκθέτετε το δέρμα στην υπεριώδη ακτινοβολία από το ηλεκτρικό τόξο.
• Μη χρησιμοποιείτε τη συσκευή συγκόλλησης για ξεπάγωμα σωλήνων.

Προσέχετε!

• Η φωτεινή ακτινοβολία του ηλεκτρικού τόξου μπορεί να προκαλέσει βλάβες στα μάτια και εγκαύματα στο δέρμα.
• Η συγκόλληση με ηλεκτρικό τόξο παράγει σπινθήρες και σταγονίδια λιωμένου μετάλλου, το συγκολλούμενο τεμάχιο εργασίας πυρώνεται και παραμένει πολύ καυτό για σχετικά μεγάλο χρονικό διάστημα.
• Κατά τη συγκόλληση με ηλεκτρικό τόξο απελευθερώνονται αναθυμιάσεις, οι οποίες ενδεχομένως είναι επιβλαβείς. Κάθε ηλεκτροπληξία μπορεί να αποβεί θανάσιμη.
• Μην πλησιάζετε στο ηλεκτρικό τόξο απευθείας σε απόσταση 15 μέτρων.
• Προστατέψτε τον εαυτό σας (αλλά και τα παρευρισκόμενα άτομα) από τις ενδεχομένως επικίνδυνες επιδράσεις του ηλεκτρικού τόξου.

- Προειδοποίηση: Ανάλογα με τις συνθήκες σύνδεσης στο δίκτυο ρεύματος στο σημείο σύνδεσης της συσκευής συγκόλλησης, μπορεί να προκύψουν στο δίκτυο ρεύματος παρεμβολές για άλλους καταναλωτές.

Προσοχή!

Σε περίπτωση υπερφόρτωσης του δικτύου παροχής ρεύματος και των κυκλωμάτων ρεύματος, μπορεί κατά τη διάρκεια της συγκόλλησης να προκληθούν παρεμβολές για άλλους καταναλωτές. Σε περίπτωση αμφιβολιών πρέπει να συμβουλευτείτε την επιχείρηση παροχής ρεύματος.

Πηγές κινδύνου κατά τη συγκόλληση με ηλεκτρικό τόξο

Κατά τη συγκόλληση με ηλεκτρικό τόξο προκύπτει μία σειρά πηγών κινδύνου. Επομένως, είναι πολύ σημαντικό ο συγκολλητής να τηρεί τους παρακάτω κανόνες, για να μη θέτει σε κίνδυνο τον εαυτό του και τους άλλους και να αποφεύγει βλάβες για ανθρώπους και συσκευές.

• Αναθέτετε τις εργασίες στην πλευρά τάσης ρεύματος δικτύου, π.χ. σε καλώδια, φις, πρίζες κλπ., μόνο σε εξειδικευμένους τεχνικούς. Αυτό ισχύει κυρίως για την τοποθέτηση ενδιάμεσων καλωδίων.
• Σε περίπτωση ατυχήματος αποσυνδέστε άμεσα την πηγή ρεύματος συγκόλλησης από το δίκτυο ρεύματος.
• Αν προκύψουν ηλεκτρικές τάσεις επαφής, απενεργοποιήστε άμεσα τη συσκευή και αναθέστε τον έλεγχό της σε εξειδικευμένο τεχνικό.
• Στην πλευρά ρεύματος συγκόλλησης να φροντίζετε πάντα για καλές ηλεκτρικές επαφές.
• Κατά τη συγκόλληση να φοράτε πάντα μονωτικά γάντια και στα δύο χέρια. Αυτά προστατεύουν από ηλεκτροπληξίες (τάση άνευ φορτίου του κυκλώματος ρεύματος συγκόλλησης), από επιβλαβείς ακτινοβολίες (θερμότητας και ακτινοβολίας UV) καθώς και από πυρωμένο μέταλλο και εκτοξευόμενα σωματίδια σκωρίας.
  • Φοράτε ανθεκτικά μονωτικά υποδήματα, τα οποία διατηρούν τις μονωτικές τους ιδιότητες και σε υγρές συνθήκες. Χαμηλά υποδήματα δεν είναι κατάλληλα, επειδή οι πυρωμένες μεταλλικές σταγόνες που πέφτουν προκαλούν εγκαύματα.
• Φοράτε κατάλληλο ρουχισμό, όχι συνθετικά ρού- χα.
• Μην κοιτάζετε το ηλεκτρικό τόξο με γυμνούς οφθαλμούς, χρησιμοποιείτε μόνο προστατευτική προσωπίδα συγκόλλησης με προστατευτικό τζάμι σύμφωνο με τους κανονισμούς κατά DIN. Εκτός από τη φωτεινή και θερμική ακτινοβολία, που μπορεί να προκαλέσει θάμπωμα ή έγκαυμα, το ηλεκτρικό τόξο παράγει και ακτινοβολία UV.

Αυτή η μη ορατή υπεριώδης ακτινοβολία, σε περίπτωση ανεπαρκούς προστασίας, προκαλεί σημαντικές, πολύ οδυνηρές φλεγμονές του επιπεφυκότα οι οποίες μάλιστα εμφανίζονται μόνο μερικές ώρες αργότερα. Επιπλέον, η ακτινοβολία UV έχει επιβλαβείς επιδράσεις τύπου ηλιακού εγκαύματος σε μη προστατευμένα σημεία του σώματος.

• Και τα άτομα ή οι βοηθοί που βρίσκονται κοντά στο ηλεκτρικό τόξο πρέπει να ενημερώνονται σχετικά με τους κινδύνους και να εξοπλίζονται με τα απαραίτητα προστατευτικά μέσα, αν είναι απαραίτητο χρησιμοποιήστε προστατευτικά τοιχώματα.
• Κατά τη συγκόλληση, ειδικά σε μικρούς χώρους, πρέπει να φροντίζετε για επαρκή αερισμό, επειδή προκύπτει καπνός και επιβλαβή αέρια.
• Δεν επιτρέπεται η πραγματοποίηση εργασιών συγκόλλησης σε περιέκτες στου οποίους αποθηκεύονται αέρια, καύσιμα, ορυκτέλαια ή παρόμοια είδη, ακόμα και αν αυτοί οι περιέκτες ήταν κενοί για πολύ καιρό, επειδή υπάρχει κίνδυνος έκρηξης λόγω των καταλοίπων στους περιέκτες.
• Σε χώρους όπου υπάρχει κίνδυνος φωτιάς και έκρηξης ισχύουν ειδικοί κανονισμοί.
• Οι συνδέσεις με συγκόλληση οι οποίες εκτίθενται σε υψηλές καταπονήσεις και πρέπει οπωσδήποτε να πληρούν απαιτήσεις ασφαλείας, επιτρέπεται να εκτελούνται μόνο από ειδικά εκπαιδευμένους και πιστοποιημένους συγκολλητές. Παραδείγματα είναι: Λέβητες πίεσης, ράγες κύλισης, σύνδεσμοι ρυμουλκούμενων κλπ.
• Η ακτινοβολία από ηλεκτρικά τόξα μπορεί να προκαλέσει βλάβη στα μάπια και να τραυματίσει το δέρμα. Φοράτε κράνος και γυαλιά ασφαλείας.
• Φοράτε προστασία ακοής και γιακά που κλείνει ψηλά.
  • Φοράτε προστατευτικό κράνος συγκολλητή και προσέχετε για τις κατάλληλες ρυθμίσεις φίλτρου.
  • Φοράτε πλήρη προστασία σώματος.

⚠️ ΠΡΟΣΟΧΗ

- Πρέπει απαραίτητα να έχετε υπόψη σας ότι ο προστατευτικός αγωγός σε ηλεκτρικές εγκαταστάσεις ή συσκευές μπορεί από αμέλεια να καταστραφεί από το ρεύμα συγκόλλησης, π.χ. αν ο σφιγκτήρας γείωσης συνδεθεί με το περίβλημα της συσκευής συγκόλλησης το οποίο είναι συνδεδεμένο με τον προστατευτικό αγωγό της ηλεκτρικής εγκατάστασης. Οι εργασίες συγκόλλησης εκτελούνται σε μηχάνημα με σύνδεση σε προστατευτικό αγωγό. Επίσης υπάρχει η πιθανότητα να γίνει συγκόλληση στο μηχάνημα χωρίς να έχει τοποθετηθεί σε αυτό ο σφιγκτήρας γείωσης. Σε αυτή την περίπτωση, το ρεύμα συγκόλλησης διέρχεται από το σφιγκτήρα γείωσης και από τον προστατευτικό αγωγό του μηχανήματος. Το υψηλό ρεύμα συγκόλλησης μπορεί να έχει ως συνέπεια την τήξη του προστατευτικού αγωγού.

• Η προστασία των αγωγών προς τις πρίζες ρεύματος δικτύου πρέπει να αντιστοιχεί με τους κανονισμούς. Επομένως σύμφωνα με αυτούς τους κανονισμούς επιτρέπεται να χρησιμοποιούνται μόνο ασφάλειες ή αυτόματοι διακόπτες που αντιστοιχούν στη διατομή των αγωγών. Η χρήση μεγαλύτερης ασφάλειας από την προβλεπόμενη μπορεί να έχει ως συνέπεια καύση αγωγών και ζημιές από πυρκαγιά στο κτίριο.
• Μη χρησιμοποιείτε τη συσκευή συγκόλλησης σε βροχή.
• Μη χρησιμοποιείτε τη συσκευή συγκόλλησης σε υγρό περιβάλλον.
• Τοποθετείτε τη συσκευή συγκόλλησης μόνο σε οριζόντια θέση.
• Η έξοδος έχει μετρηθεί σε θερμοκρασία περιβάλλοντος 20 °C. Ο χρόνος συγκόλλησης μπορεί να είναι μειωμένος σε υψηλές θερμοκρασίες.

Κίνδυνος από ηλεκτροπληξία

Η ηλεκτροπληξία από ένα ηλεκτρόδιο συγκόλλησης μπορεί να είναι θανατηφόρα. Μην πραγματοποιείτε συγκολλήσεις σε βροχή ή χιόνι. Φοράτε στεγνά μονωτικά γάντια. Μην αγγίζετε το ηλεκτρόδιο με γυμνά χέρια. Μη φοράτε γάντια που είναι υγρά ή έχουν υποστεί ζημιά. Προστατεύετε τον εαυτό σας από ηλεκτροπληξία με μόνωσή σας από το αντικείμενο εργασίας. Μην ανοίξετε το περίβλημα του εξοπλισμού.

Κίνδυνος από καπνό συγκόλλησης

Η εισπνοή καπνού συγκόλλησης μπορεί να θέσει σε κίνδυνο την υγεία. Έχετε πάντα το κεφάλι σας έξω από τον καπνό. Χρησιμοποιείτε τον εξοπλισμό σε ανοικτούς χώρους. Χρησιμοποιείτε εξαερισμό για την απομάκρυνση του καπνού.

Κίνδυνος από σπινθήρες συγκόλλησης

Οι σπινθήρες συγκόλλησης μπορούν να προκαλέσουν έκρηξη ή πυρκαγιά. Κρατάτε τα καύσιμα υλικά μακριά από την περιοχή συγκόλλησης. Μην πραγματοποιείτε συγκολλήσεις κοντά σε καύσιμα υλικά. Οι σπινθήρες συγκόλλησης μπορούν να προκαλέσουν πυρκαγιά. Έχετε κοντά σε ετοιμότητα έναν πυροσβεστήρα καθώς και έναν παρατηρητή που μπορεί να τον χρησιμοποιήσει αμέσως. Μην πραγματοποιείτε συγκολλήσεις πάνω σε βαρέλια ή οποιαδήποτε κλειστά δοχεία.

Υποδείξεις ασφαλείας ειδικά για τις μάσκες συγκόλλησης

- Πάντα πριν την έναρξη των εργασιών συγκόλλησης, να βεβαιώνεστε με τη βοήθεια μιας πηγής έντονου φωτός (π.χ. αναπτήρα) ότι λειτουργεί κανονικά η μάσκα συγκόλλησης.

• Το προστατευτικό τζάμι μπορεί να υποστεί ζημιά από εκτοξευόμενα σωματίδια συγκόλλησης. Αντικαταστήστε άμεσα το προστατευτικό τζάμι αν έχει υποστεί ζημιά ή γρατσουνιστεί.
• Αντικαθιστάτε άμεσα εξαρτήματα που έχουν υποστεί ζημιά ή έχουν έντονη ρύπανση από ακαθαρσίες ή εκτινασσόμενα σωματίδια.
• Η λειτουργία της συσκευής επιτρέπεται να γίνεται μόνο από άτομα που έχουν συμπληρώσει το 16ο έτος της ηλικίας τους.
• Εξοικειωθείτε με τους κανονισμούς ασφαλείας σχετικά με τις συγκολλήσεις. Λαμβάνετε σχετικά υπόψη και τις υποδείξεις ασφαλείας που συνοδεύουν τη συσκευή συγκόλλησης.
• Χρησιμοποιείτε πάντα μάσκα συγκόλλησης κατά τη συγκόλληση. Σε περίπτωση μη χρήσης της μπορεί να υποστείτε βαριές βλάβες των ματιών.
• Φοράτε πάντα προστατευτικό ρουχισμό κατά τη συγκόλληση.
• Ποτέ μη χρησιμοποιείτε τη μάσκα συγκόλλησης χωρίς προστατευτικό τζάμι.
• Αντικαθιστάτε έγκαιρα το προστατευτικό τζάμι για καλή ορατότητα και εργασία χωρίς κόπωση.

Περιβάλλον με αυξημένο κίνδυνο από ηλεκτρικό ρεύμα

Κατά τη συγκόλληση σε περιβάλλον με αυξημένο κίνδυνο από ηλεκτρικό ρεύμα, πρέπει να λαμβάνετε υπόψη σας τις παρακάτω υποδείξεις ασφαλείας. Περιβάλλοντα όπου υπάρχει αυξημένος κίνδυνος από ηλεκτρικό ρεύμα μπορείτε για παράδειγμα να συναντήσετε:

• Σε θέσεις εργασίας στις οποίες ο χώρος κίνησης είναι περιορισμένος, ώστε ο συγκολλητής να εργάζεται σε αναγκαστική στάση σώματος (π.χ. γονατιστός, καθιστός, ξαπλωμένος) και να έρχεται σε επαφή με ηλεκτροαγώγιμα εξαρτήματα;
• Σε θέσεις εργασίας που περιορισμένα τελείως ή εν μέρει από την άποψη της ηλεκτρικής αγωγιμότητας και στις οποίες υπάρχει μεγάλος κίνδυνος από επαφή του συγκολλητή που μπορεί να αποφευχθεί ή είναι τυχαία;
• Σε θέσεις εργασίας βρεγμένες, υγρές ή πολύ θερμές, στις οποίες η υγρασία του αέρα ή ο ιδρώτας μειώνει σημαντικά την ηλεκτρική αντίσταση του ανθρώπινου δέρματος και τις μονωτικές ιδιότητες του εξοπλισμού προστασίας.

Επίσης μια μεταλλική σκάλα ή σκαλωσιά μπορεί να δημιουργήσει ένα περιβάλλον αυξημένου κινδύνου από ηλεκτρικό ρεύμα.

Σε ένα τέτοιο περιβάλλον πρέπει να χρησιμοποιούνται μονωτικά υποθέματα και ενδιάμεσα ενθέματα, επιπλέον των γαντιών μεγάλου μήκους και καλυμμάτων κεφαλής από δέρμα ή άλλα μονωτικά υλικά, για την απομόνωση του σώματος από τη γη.

Η πηγή ρεύματος συγκόλλησης πρέπει να βρίσκεται εκτός της περιοχής εργασίας ή των ηλεκτρικά αγώγιμων επιφανειών και εκτός της ακτίνας δράσης του συγκολλητή.

Πρόσθετη προστασία έναντι από ηλεκτροπληξίας από το ρεύμα δικτύου σε περίπτωση σφάλματος μπορεί να παρασχεθεί από διακόπτη προστασίας από σφάλμα ρεύματος που θα λειτουργεί με ρεύμα διαρροής όχι μεγαλύτερο από 30 mA και θα τροφοδοτεί όλα τα κοντινά συστήματα που λειτουργούν με ρεύμα δικτύου. Ο διακόπτης προστασίας από σφάλμα ρεύματος πρέπει να είναι κατάλληλος για όλα τα είδη ρεύματος.

Πρέτει να υπάρχουν εύκολα στην πρόσβαση μέσα για τη γρήγορη ηλεκτρική απομόνωση της πηγής ρεύματος συγκόλλησης ή του κυκλώματος ρεύματος συγκόλλησης (π.χ. σύστημα απενεργοποίησης ανάγκης). Σε περίπτωση χρήσης συσκευών συγκόλλησης υπό ηλεκτρικά επικίνδυνες συνθήκες, η τάση εξόδου της συσκευής συγκόλλησης σε λειτουργία χωρίς φορτίο δεν επιτρέπεται να είναι υψηλότερη από 113 V (τιμή αιχμής). Αυτή η συσκευή συγκόλλησης λόγω της τάσης εξόδου της επιτρέπεται να χρησιμοποιείται σε αυτές τις περιπτώσεις.

Συγκόλληση μέσα σε περιορισμένους χώρους

Κατά τη συγκόλληση μέσα σε περιορισμένους χώρους μπορεί να προκύψει κίνδυνος από τοξικά αέρια (κίνδυνος ασφυξίας). Σε περιορισμένους χώρους επιτρέπεται να πραγματοποιείται συγκόλληση αν υπάρχουν στην άμεση περιοχή καταρτισμένα άτομα τα οποία μπορούν να επέμβουν σε περίπτωση ανάγκης. Στους χώρους αυτούς πριν την έναρξη της διαδικασίας συγκόλλησης πρέπει να διενεργηθεί μια αξιολόγηση από έναν ειδήμονα για να προσδιοριστεί ποια βήματα είναι αναγκαία για να διασφαλιστεί η ασφάλεια της εργασίας και ποια μέτρα προφύλαξης θα πρέπει να ληφθούν κατά τη διάρκεια της ίδιας της διαδικασίας συγκόλλησης.

Άθροιση των τάσεων λειτουργίας χωρίς φορτίο

Αν είναι ταυτόχρονα σε λειτουργία περισσότερες από μία πηγές ρεύματος συγκόλλησης, μπορούν οι τάσεις λειτουργίας τους χωρίς φορτίο να αθροιστούν και να επιφέρουν αυξημένο κίνδυνο από ηλεκτρικό ρεύμα. Οι πηγές ρεύματος συγκόλλησης πρέπει να συνδέονται με τέτοιο τρόπο ώστε να ελαχιστοποιείται αυτή η διακινδύνευση. Οι μεμονωμένες πηγές ρεύματος συγκόλλησης, με τα ξεχωριστά τους συστήματα ελέγχου και τις ξεχωριστές συνδέσεις του πρέπει να επισημαίνονται με σαφήνεια, για να μπορεί να αναγνωριστεί ποια ανήκει σε ποιο κύκλωμα ρεύματος συγκόλλησης.

Χρήση αρτάνης ώμου

Δεν επιτρέπεται η πραγματοποίηση συγκόλλησης αν η πηγή ρεύματος συγκόλλησης φέρεται από τον συγκολλητή, π.χ. με μια αρτάνη ώμου.

Με αυτή την απαγόρευση σκοπός είναι να εμποδιστεί:

• Ο κίνδυνος απώλειας της ισορροπίας, σε περίπτωση που τραβηχτούν συνδεδεμένα καλώδια ή εύκαμπτοι σωλήνες.
• Ο αυξημένος κίνδυνος ηλεκτροπληξίας, επειδή ο συγκολλητής έρχεται σε επαφή με την ηλεκτρική γη, αν χρησιμοποιείται μια πτηγή ρεύματος συγκόλλησης της κατηγορίας | της οποίας το περίβλημα γειώνεται μέσω του προστατευτικού αγωγού της.

Προστατευτικός ρουχισμός

• Κατά τη διάρκεια της εργασίας πρέπει ο ρουχισμός σε συνδυασμό με την προστασία προσώπου να προστατεύει όλο το σώμα του συγκολλητή από ακτινοβολία και εγκαύματα.
• Πρέπει και στα δύο χέρια να χρησίμοποιούνται μακριά γάντια από κατάλληλο υλικό (δέρμα). Αυτά τα είδη πρέπει να βρίσκονται σε άψογη κατάσταση.
  • Για την προστασία του ρουχισμού από τους παραγόμενους σπινθήρες και από καψίματα πρέπει να χρησιμοποιούνται κατάλληλες ποδιές. Όταν απαιτείται από το είδος της εργασίας π.χ. συγκόλληση πάνω από το ύψος της κεφαλής, πρέπει να χρησιμοποιείται προστατευτική στολή και αν χρειάζεται ακόμα και προστασία της κεφαλής.
• Ο χρησιμοποιούμενος προστατευτικός ρουχισμός και όλα τα παρελκόμενα πρέπει να συμμορφώνονται με την Οδηγία «Ατομικός προστατευτικός εξοπλισμός».

Προστασία από ακτινοβολία και εγκαύματα

• Στη θέση εργασίας προειδοποιείτε για τον κίνδυνο στα μάτια με πινακίδα ειδοποίησης «Προσοχή μην κοιτάζετε τις φλόγες!». Οι χώροι εργασίας πρέπει να προστατεύονται έτσι ώστε όσο το δυνατόν να είναι προστατευμένα τα άτομα που βρίσκονται κοντά. Τα μη εξουσιοδοτημένα άτομα πρέπει να απομακρύνονται από την περιοχή των εργασιών συγκόλλησης
• Σε άμεση γειτνίαση σταθερών θέσεων εργασίας πρέπει τα τοιχώματα να μην είναι ανοιχτόχρωμα και να μην είναι γυαλιστερά. Τα παράθυρα πρέπει τουλάχιστον μέχρι το ύψος της κεφαλής να προστατεύονται από τη διέλευση ή την αντανάκλαση ακτίνων, π.χ. με κατάλληλο χρωματισμό.

Ταξινόμηση ΗΜΣ (ηλεκτρομαγνητικής συμβατό- τητας) της συσκευής

ΠΡΟΣΟΧΗ! Αυτή η συσκευή της κατηγορίας Α δεν προορίζεται για χρήση σε περιοχές κατοικίας στις οποίες η τροφοδο- σία ρεύματος λαμβάνει χώρα μέσω ενός δημόσιου συστήματος τροφοδοσίας χαμηλής τάσης. Σε αυτές τις περιοχές ενδέχεται να είναι δύσκολο να διασφαλιστεί ηλεκτρομαγνητική συμβατότητα, λόγω παρεμβολών υψηλής συχνότητας οι οποίες προέρχονται τόσο από τα καλώδια όσο και από ακτινοβολία.

Ακόμα και αν η συσκευή συγκόλλησης τηρεί τις οριακές τιμές εκπομπών σύμφωνα με το πρότυπο, μπορεί ωστόσο συσκευές συγκόλλησης τύπου βολταϊκού τόξου να προκαλέσουν ηλεκτρομαγνητικές παρεμβολές σε ευαίσθητες εγκαταστάσεις και συσκευές. Για παρεμβολές οι οποίες προκύπτουν από το βολταϊκό τόξο κατά τη συγκόλληση, υπεύθυνος είναι ο χρήστης και αυτός πρέπει να λαμβάνει τα κατάλληλα μέτρα προστασίας.

Σε αυτή την περίπτωση ο χρήστης πρέπει να λάβει ιδιαιτέρως υπόψη του:

• αγωγούς τροφοδοσίας ρεύματος, ελέγχου, σήματος και τηλεπικοινωνιών
• Υπολογιστές και άλλες ελεγχόμενες από μικροεπεξεργαστές
  • συσκευές
• συσκευές τηλεόρασης, ραδιοφώνου και άλλες συσκευές αναμετάδοσης
• ηλεκτρονικά και ηλεκτρικά συστήματα ασφαλείας
• άτομα με καρδιακούς βηματοδότες ή βοηθήματα ακοής
  • συστήματα μέτρησης και βαθμονόμησης
• την ατρωσία έναντι παρεμβολών για κοντινά συστήματα
• την ώρα της ημέρας την οποία διενεργούνται οι εργασίες συγκόλλησης.

Για τον περιορισμό ενδεχόμενων εκπεμπόμενων παρεμβολών, συνιστώνται τα εξής:

• Η συσκευή συγκόλλησης να εγκαθίσταται και να λειτουργεί χωρίς προβλήματα, για να ελαχιστοποιούνται ενδεχόμενες εκπεμπόμενες παρεμβολές.
• Η συσκευή συγκόλλησης να συντηρείται τακτικά και να διατηρείται σε καλά φροντισμένη κατάσταση.
  • Τα καλώδια συγκόλλησης πρέπει να ξετυλίγονται πλήρως και να περνούν όσο το δυνατόν παράλληλα μεταξύ τους πάνω στο δάπεδο.
• Οι συσκευές και τα συστήματα που μπορεί να κινδυνεύουν λόγω της εκπομπής παρεμβολών θα πρέπει κατά το δυνατόν να απομακρύνονται από την περιοχή συγκόλλησης ή να προστατεύονται με κατάλληλο τρόπο.
• Χρήση ενός ηλεκτρομαγνητικού φίλτρου το οποίο μειώνει τις ηλεκτρομαγνητικές παρεμβολές.

Γενικά μέτρα για την ασφάλεια

Ο χρήστης είναι υπεύθυνος να εγκαταστήσει και να χρησιμοποιεί τη συσκευή τεχνικά σωστά και σύμφωνα με τις πληροφορίες από τον κατασκευαστή. Σε περίπτωση που διαπιστωθούν ηλεκτρομαγνητικές παρεμβολές, αποτελεί ευθύνη του χρήστη να τις εξαλείψει με τα τεχνικά βοηθήματα που αναφέρονται παραπάνω στο σημείο «Σημαντική υπόδειξη σχετικά με τη σύνδεση ρεύματος».

Δ ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Αυτό το ηλεκτρικό εργαλείο παράγει ηλεκτρομαγνητικό πεδίο κατά τη διάρκεια της λειτουργίας του. Αυτό το πεδίο υπό ορισμένες περιστάσεις μπορεί να επηρεάσει ενεργά ή παθητικά ιατρικά εμφυτεύματα. Για να μειώσετε τον κίνδυνο σοβαρών ή θανατηφόρων τραυματισμών, συνιστούμε σε άτομα με ιατρικά εμφυτεύματα να συμβουλεύονται το γιατρό τους και τον κατασκευαστή του ιατρικού εμφυτεύματος, πριν το χειρισμό του ηλεκτρικού εργαλείου.

6. Τεχνικά χαρακτηριστικά

Σύνδεση ρεύματος 230 V\~ 50 Hz

Ρεύμα συγκόλλησης 10 - 130 A
Διάρκεια ενεργοποίησης X
25% 130 A
60%	85 A
100% 65 A
Ενεργειακή απόδοση της πηγής ρεύματος	86 %
Τάση άνευ φορτίου	85 V
Κατανάλωση ισχύος σε κατά-σταση λειτουργίας χωρίς φορτίο	0 W
Βάρος	5,3 kg

Με την επιφύλαξη τεχνικών τροποποιήσεων!

7. Αποσυσκευασία

• Ανοίξτε τη συσκευασία και αφαιρέστε προσεκτικά τη συσκευή.
• Απομακρύνετε το υλικό συσκευασίας καθώς και τις ασφάλειες συσκευασίας/και μεταφοράς (εφόσον υπάρχουν).
• Ελέγξτε εάν είναι πλήρης η παράδοση.
• Ελέγξτε τη συσκευή και τα αξεσουάρ για τυχόν ζημιές από τη μεταφορά.
• Φυλάξτε τη συσκευασία κατά το δυνατό μέχρι τη λήξη της εγγύησης.

⚠️ ΠΡΟΣΟΧΗ!

Η συσκευή και τα υλικά συσκευασίας δεν είναι παιδικά παιχνίδια! Τα παιδιά δεν επιτρέπεται να παίζουν με πλαστικές σακούλες, μεμβράνες και μικροεξαρτήματα! Υπάρχει κίνδυνος κατάποσης και ασφυξίας!

8. Δομή / Πριν από τη θέση σε λειτουργία

Εγκατάσταση του ιμάντα μεταφοράς (Εικ. Β)

Συνδέστε τον ιμάντα μεταφοράς (11) όπως δείχνει η Εικ. (Β).

Συναρμολόγηση της μάσκας συγκόλλησης (Εικ. C + D)

Εγκαταστήστε τη λαβή (14) στη μάσκα συγκόλλησης (13) όπως δείχνει η Εικ. D.

Εγκαταστήστε το προστατευτικό τζάμι (15) στη μάσκα συγκόλλησης (13) όπως δείχνει η Εικ. D.

Κατόπιν κλείστε τις τρεις πλευρές της μάσκας συγκόλλησης. Τα δύο πλευρικά στοιχεία συνδέονται με το πάνω τμήμα το καθένα με δύο κουμπιά πίεσης.

Πριν από τη θέση σε λειτουργία

Σύνδεση στον αγωγό τροφοδοσίας

Πριν τη σύνδεση του καλωδίου ρεύματος (8) στον αγωγό τροφοδοσίας, ελέγξτε αν τα δεδομένα της πι- νακίδας τύπου συμφωνούν με τις πιμές του αγωγού τροφοδοσίας που διατίθεται.

Συνδέετε το μηχάνημα μόνο σε μια σωστά εγκατεστημένη πρίζα με προστατευτική επαφή, η οποία προστατεύεται από ασφάλεια τουλάχιστον 16 Α.

Κίνδυνος! Το φις ρευματοληψίας επιτρέπεται να αντικαθίσταται μόνο με ειδικό ηλεκτρολόγο.

Σύνδεση των καλωδίων συγκόλλησης (Εικ. Ε)

Κίνδυνος! Εκτελέστε τις εργασίες σύνδεσης των καλωδίων συγκόλλησης (9+10) μόνον ενώ η συσκευή δεν είναι συνδεδεμένη στο ρεύμα!

Συνδέστε τα καλώδια σύνδεσης όπως δείχνει η Εικ. Ε.

Για το σκοπό αυτόν συνδέστε τα δύο φις της τσιμπίδας ηλεκτροδίων (9) και του σφιγκτήρα γείωσης (10) με τους αντίστοιχους ταχυσυνδέσμους (6/7) και ασφαλίστε τα φις περιστρέφοντας τους συνδέσμους δεξιόστροφα. Το καλώδιο με την τσιμπίδα ηλεκτροδίων (9) κανονικά συνδέεται στο θετικό πόλο (6), ενώ το καλώδιο με το σφιγκτήρα γείωσης (10) συνδέεται στον αρνητικό πόλο (7).

Προετοιμασίες για τη συγκόλληση

Ο σφιγκτήρας γείωσης (10) συνδέεται απευθείας στο συγκολλούμενο εξάρτημα ή στο υπόθεμα πάνω στο οποίο έχει τοποθετηθεί το συγκολλούμενο εξάρτημα.

Ειδοποίηση, προσέχετε απαραίτητα να υπάρχει απευθείας επαφή με το συγκολλούμενο εξάρτημα. Πα το λόγο αυτόν αποφύγετε βαμμένες επιφάνειες και /η μονωτικά υλικά.

Το καλώδιο με την τσιμπίδα ηλεκτροδίων έχει στο άκρο του έναν ειδικό σφιγκτήρα για τη συγκράτηση του ηλεκτροδίου.

Πρέπει πάντα να χρησιμοποιείτε τη μάσκα συγκόλλησης κατά τη διάρκεια της συγκόλλησης. Προστατεύει τα μάτια από τη φωτεινή ακτινοβολία από το ηλεκτρικό τόξο και ταυτόχρονα επιτρέπει την ακριβή παρατήρηση του συγκολλούμενου υλικού.

9. Θέση σε λειτουργία

Ενεργοποίηση/ απενεργοποίηση (Εικ. Α)

Ενεργοποιήστε τη συσκευή θέτοντας το διακόπτη ενεργοποίησης/ απενεργοποίησης (1) στη θέση «Ι». Η ενδεικτική λυχνία λειτουργίας (4) ανάβει. Απενεργοποιήστε τη συσκευή θέτοντας το διακόπτη ενεργοποίησης/ απενεργοποίησης (1) στη θέση «0». Η ενδεικτική λυχνία λειτουργίας (4) σβήνει.

Συγκόλληση (Εικ. Α + Ε)

Πραγματοποιήστε όλες τις ηλεκτρικές συνδέσεις για την τροφοδοσία ρεύματος καθώς και για το κύκλωμα ρεύματος συγκόλλησης. Τα περισσότερα επενδεδυμένα ηλεκτρόδια συνδέονται στο θετικό πόλο. Υπάρχουν ωστόσο ορισμένα είδη ηλεκτροδίων τα οποία συνδέονται στον αρνητικό πόλο. Τηρείτε τις πληροφορίες που παρέχει ο κατασκευαστή σχετικά με το είδος των ηλεκτροδίων και τη σωστή πολικότητα. Προσαρμόστε τα καλώδια συγκόλλησης (9/10) στους ταχυσυνδέσμους (6/7) όπως απαιτείται.

Τώρα στερεώστε το μη επενδεδυμένο τμήμα του ηλεκτροδίου στην τσιμπίδα ηλεκτροδίου (9) και συνδέστε το σφιγκτήρα γείωσης (10) με το συγκολλούμενο εξάρτημα. Προσέχετε να υπάρχει καλή ηλεκτρική επαφή. Ενεργοποιήστε τη συσκευή και με το ποτενσιόμετρο (2) ρυθμίστε το ρεύμα συγκόλλησης σύμφωνα με το χρησιμοποιούμενο ηλεκτρόδιο. Κρατήστε τη προστατευπική μάσκα μπροστά από το πρόσωπο και τρίψτε τη μύτη του ηλεκτροδίου πάνω στο συγκολλούμενο εξάρτημα, με μια κίνηση παρόμοια με το άναμμα ενός σπίρτου. Αυτή είναι η καλύτερη μέθοδος για την πρόκληση ενός ηλεκτρικού τόξου. Δοκιμάστε σε ένα άχρηστο τεμάχιο αν έχετε επιλέξει το σωστό ηλεκτρόδιο και ένταση ρεύματος.

Υπόδειξη: Το ρεύμα συγκόλλησης το οποίο πρέπει να ρυθμιστεί σαν συνάρτηση της διαμέτρου του ηλεκτροδίου μπορείτε να το βρείτε στον πίνακα που ακολουθεί.

Διάμ. ηλεκτροδίου (mm)	Ρεύμα συγκόλλησης (A)
1,6 40 - 50 A
2 40 - 80 A
2,5	60 - 110 A
3,2	80 - 130 A
4,0	120 - 160 A

Υπόδειξη!

Μη χτυπάτε το τεμάχιο εργασίας με το ηλεκτρόδιο, γιατί έτσι θα μπορούσε να προκληθεί ζημιά και να δυσκολέψει η δημιουργία του ηλεκτρικού τόξου. Μόλις έχει δημιουργηθεί το ηλεκτρικό τόξο, προσπαθήστε να διατηρήσετε από το τεμάχιο εργασίας μια απόσταση η οποία αντιστοιχεί στη διάμετρο των χρησιμοποιούμενων ηλεκτροδίων. Η απόσταση θα πρέπει να παραμένει όσο το δυνατόν πιο σταθερή κατά τη διάρκεια της συγκόλλησης. Η κλίση του ηλεκτροδίου στην κατεύθυνση εργασίας πρέπει να είναι 20/30 μοίρες.

Χρησιμοποιείτε πάντα μια λαβίδα για να απομακρύνετε τα χρησιμοποιημένα ηλεκτρόδια ή ακόμα και για να μετακινείτε τα συγκολλημένα τεμάχια. Προσέχετε παρακαλούμε, η τσιμπίδα ηλεκτροδίων (9) μετά τη συγκόλληση πρέπει πάντα να αποτίθεται σε μονωτική επιφάνεια.

Η σκωρία επιτρέπεται να αφαιρείται από τη ραφή μόνο αφού κρυώσει. Αν συνεχίζεται η συγκόλληση σε μια συνεχή ραφή συγκόλλησης, πρέπει η σκωρία να αφαιρείται στην αρχή της συγκόλλησης.

Προστασία από υπερθέρμανση

Η συσκευή συγκόλλησης είναι εξοπλισμένη με σύστημα προστασίας από υπερθέρμανση, το οποίο προστατεύει το μετασχηματιστή συγκόλλησης από υπερθέρμανση. Σε περίπτωση που ενεργοποιηθεί το σύστημα προστασίας από υπερθέρμανση, ανάβει η ενδεικτική λυχνία (5) στη συσκευή σας. Αφήστε τη συσκευή συγκόλλησης λίγη ώρα να κρυώσει.

Αντικατάσταση του καλωδίου σύνδεσης ρεύμα- τος δικτύου

Κίνδυνος!

Αν υποστεί ζημιά το καλώδιο σύνδεσης ρεύματος δικτύου αυτής της συσκευής, πρέπει να αντικατασταθεί από τον κατασκευαστή ή από το σέρβις του ή κάποιο πρόσωπο παρόμοιας κατάρτισης, ώστε να αποφευχθούν κίνδυνοι.

10. Ηλεκτρική σύνδεση

Η σύνδεση στο δίκτυο από την πλευρά του πε- λάτη καθώς και το χρησιμοποιούμενο καλώδιο επέκτασης πρέπει να συμμορφώνονται με αυτές τις προδιαγραφές.

Βλάβη στο καλώδιο ηλεκτρικής σύνδεσης

Στα καλώδια ηλεκτρικής σύνδεσης συχνά προκύ- πτουν ζημιές στη μόνωση.

Οι σχετικές αιτίες μπορεί να είναι:

• Θέσεις πίεσης, όταν καλώδια σύνδεσης περνούν μέσα από διάκενα παραθύρου ή πόρτας.
• Θέσεις τσακίσματος λόγω ακατάλληλης στερέωσης ή διέλευσης του καλωδίου σύνδεσης.

- Θέσεις διακοπής συνέχειας λόγω κοψίματος του καλωδίου σύνδεσης.

- Ζημιές στη μόνωση λόγω τραβήγματος από την πρίζα του τοίχου.

• ρηγματώσεις λόγω γήρανσης της μόνωσης. Καλώδια ηλεκτρικής σύνδεσης με τέτοιες ζημιές δεν επιτρέπτεται να χρησιμοποιηθούν και αποτελούν κίνδυνο για τη ζωή, λόγω των ζημιών στη μόνωση. Ελέγχετε τακτικά τα καλώδια ηλεκτρικής σύνδεσης για τυχόν ζημιές. Προσέχετε ώστε κατά τον έλεγχο το καλώδιο σύνδεσης να μην είναι συνδεδεμένο στο δίκτυο ρεύματος.

Τα καλώδια ηλεκτρικής σύνδεσης πρέπει να συμμορφώνονται με τις ισχύουσες διατάξεις VDE και DIN. Χρησιμοποιείτε μόνο καλώδια σύνδεσης με χαρακτηρισμό H05RR-F.

Μια ετικέτα της ονομασίας τύπου πάνω στο καλώδιο σύνδεσης είναι υποχρεωτική.

• Η τάση τροφοδοσίας πρέπει να είναι 230 V\~.
  • Τα καλώδια επέκτασης μέχρι μήκος 25 m πρέπει να έχουν διατομή 2,5 τετραγωνικών χιλιοστών.

Συνδέσεις και επισκευές του ηλεκτρικού εξοπλισμού επιτρέπεται να γίνονται μόνο από εξειδικευμένο ηλεκτρολόγο.

Σε περίπτωση ερωτήσεων, να αναφέρετε τα εξής δεδομένα:

- Δεδομένα της πινακίδας τύπου του μηχανήματος

11. Συντήρηση και καθαρισμός

Κίνδυνος!

Πριν από κάθε εργασία καθαρισμού αποσυνδέετε το φις από την πρίζα.

Υπόδειξη: Η συσκευή συγκόλλησης πρέπει να συντηρείται τακτικά και να επισκευάζεται ώστε να διατηρείται η απρόσκοπτη λειτουργία της καθώς και να τηρούνται οι απαιτήσεις ασφαλείας. Η ακατάλληλη και λανθασμένη λειτουργία μπορεί να επιφέρει βλάβες και ζημιές στη συσκευή.

• Πριν διενεργήσετε εργασίες συντήρησης στη συσκευή συγκόλλησης, αποσυνδέστε το καλώδιο ρεύματος δικτύου 8 από την πρίζα, ώστε η συσκευή να αποσυνδεθεί με ασφάλεια από το κύκλωμα ρεύματος.
• Διενεργείτε τακτικά εξωτερικό καθαρισμό της συσκευής συγκόλλησης καθώς και των αξεσουάρ της. Απομακρύνετε ακαθαρσίες και σκόνη με τη βοήθεια αέρα, στουπιού ή μιας βούρτσας.

Υπόδειξη: Οι παρακάτω εργασίες συντήρησης επι- τρέπεται να πραγματοποιούνται μόνο από πιστοποι- ημένους εξειδικευμένους τεχνικούς.

• Ρυθμιστής ρεύματος, διάταξη γείωσης, εσωτερικά καλώδια, το σύστημα σύζευξης του καυστήρα συγκόλλησης και οι βίδες ρύθμισης πρέπει να συντηρούνται τακτικά. Σφίγγετε πάλι τις βίδες που έχουν λασκάρει και αντικαθιστάτε όσες έχουν οξειδωθεί (ανταλλακτικές βίδες M4 x 10 μπορείτε να προμηθευτείτε σε κάθε σιδηροπωλείο).
• Ελέγχετε τακτικά τις αντιστάσεις μόνωσης της συσκευής συγκόλλησης. Πα τον σκοπό αυτόν χρησιμοποιείτε την αντίστοιχη συσκευή μέτρησης.
• Σε περίπτωση βλάβης ή όταν απαιτείται αντικατάσταση εξαρτημάτων της συσκευής, παρακαλούμε να απευθύνεστε στο αντίστοιχο εξειδικευμένο προσωπικό.

Πληροφορίες σέρβις

Πρέπει να έχετε υπόψη σας ότι σε αυτό το προϊόν τα παρακάτω εξαρτήματα υπόκεινται σε φθορά ανάλογα με τη χρήση ή φυσική φθορά, δηλ. τα παρακάτω εξαρτήματα χρειάζονται ως αναλώσιμα.

Φθειρόμενα εξαρτήματα*: Τσιμπίδες ηλεκτροδίων, σφιγκτήρας γείωσης

* δεν περιλαμβάνονται υποχρεωτικά στο αντικείμενο παράδοσης!

12. Μεταφορά

Για εύκολη μεταφορά, αναρτήστε τη συσκευή συγκόλλησης από τον ώμο χρησιμοποιώντας τον παρεχόμενο ιμάντα μεταφοράς, ή απλούστατα μεταφέρετέ την από τη λαβή μεταφοράς.

13. Αποθήκευση

Φυλάτε το εργαλείο και τα αξεσουάρ του σε σκοτεινό, στεγνό χώρο χωρίς παγετό και μη προσβάσιμο σε παιδιά. Η ιδανική θερμοκρασία αποθήκευσης βρίσκεται μεταξύ 5 και 30°C. Φυλάτε το ηλεκτρικό εργαλείο στη γνήσια συσκευασία.

Καλύψτε το ηλεκτρικό εργαλείο, για προστασία από σκόνη ή υγρασία. Φυλάσσετε τις οδηγίες χειρισμού μαζί με το ηλεκτρικό εργαλείο.

14. Απόρριψη και ανακύκλωση

Η συσκευή είναι μέσα σε μια συσκευασία για την αποτροπή ζημιών από τη μεταφορά. Αυτή η συσκευασία είναι πρώτη ύλη και επομένως ανακυκλώσιμη ή μπορεί να τροφοδοτηθεί στον κύκλο πρώτων υλών. Η συσκευή και τα αξεσουάρ της αποτελούνται από διάφορα υλικά, όπως π.χ. μέταλλα και πλαστικά. Μην απορρίπτετε μπαταρίες στα οικιακά απορρίμματα, σε φωτιά ή σε νερό. Οι μπαταρίες θα πρέπει να περισυλλέγονται, να ανακυκλώνονται ή να απορρίπτονται με τρόπο φιλικό προς το περιβάλλον.

Πετάτε τα ελαττωματικά εξαρτήματα στους χώρους συλλογής ειδικών απορριμμάτων. Ρωτήστε στο κατάστημα ή στις υπηρεσίες του δήμου!

Οι παλιές συσκευές δεν επιτρέπεται να καταλήγουν στα οικιακά απορρίμματα!

Αυτό το σύμβολο υποδεικνύει ότι σύμφωνα με την Οδηγία περί αποβλήτων ηλεκτρικού και ηλεκτρονικού εξοπλισμού (2012/19/ΕΕ) και την εθνική νομοθεσία, αυτό το προϊόν δεν επιτρέ- πεται να απορριφθεί μέσω των οικιακών απορριμάτων. Αυτό το προϊόν πρέπει να παραδοθεί σε σημείο συλλογής που προβλέπεται για το σκοπό αυτόν. Αυτό μπορεί να γίνει π.χ. με επιστροφή του κατά την αγορά ενός παρόμοιου προϊόντος ή με παράδοση σε εξουσιοδοτημένο σημείο συλλογής για την ανακύκλωση αποβλήτων ηλεκτρικού και ηλεκτρονικού εξοπλισμού. Η ακατάλληλη μεταχείριση των παλιών συσκευών μπορεί να έχει αρνητικές επιπτώσεις στο περιβάλλον και στην ανθρώπινη υγεία, λόγω δυνητικά επικίνδυνων ουσιών οι οποίες συχνά περιέχονται στις μεταχειρισμένες ηλεκτρικές και ηλεκτρονικές συσκευές. Με τη σωστή απόρριψη αυτού του προϊόντος συμβάλλετε επιπλέον στην αποτελεσματική χρήση των φυσικών πόρων. Πληροφορίες σχετικά με τις εγκαταστάσεις συλλογής για μεταχειρισμένες συσκευές μπορείτε να λάβετε από τις δημοτικές σας αρχές, από τον αρμόδιο δημόσιο φορέα διαχείρισης αποβλήτων, από μια εξουσιοδοτημένη εγκατάσταση για την απόρριψη αποβλήτων ηλεκτρικού και ηλεκτρονικού εξοπλισμού ή από την υπηρεσία αποκομιδής απορριμμάτων.

15. Αντιμετώπιση προβλημάτων

Ο παρακάτω πίνακας δείχνει συμπτώματα σφαλμάτων και περιγράφει πώς μπορείτε να τα αντιμετωπίσετε, στην περίπτωση που το μηχάνημά σας εμφανίσει κάποτε κάποια δυσλειτουργία. Αν δεν μπορείτε να εντοπίσετε και να εξαλείψετε το πρόβλημα με αυτό τον τρόπο, απευθυνθείτε στο τοπικό σας συνεργείο σέρβις.

Πρόβλημα ενδεχόμενη αιτία Αντιμετώπιση
Το μηχάνημα δεν ενεργοποιείται	Δεν υπάρχει τάση ηλεκτρικού δικτύου	Ελέγξτε την πρίζα ρεύματος δικτύου, το καλώδιο ρεύματος δικτύου, άλλα καλώδια, το φις ρευματοληψίας, και αν χρειάζεται αναθέστε την επισκευή σε έναν εξειδικευμένο ηλεκτρολόγο.
	Έχει πέσει ή καεί η γενική ασφάλεια Ελέγξτε τη γενική ασφάλεια
	Βλάβη του διακόπτη ενεργοποίησης/απενεργοποίησης	Επισκευή από το τμήμα εξυπηρέτησης πελατών
	Βλάβη του μοτέρ	Επισκευή από το τμήμα εξυπηρέτησης πελατών
Δεν υπάρχει σπινθήρας	Ο σφιγκτήρας γείωσης δεν έχει συνδεθεί στη συσκευή / Ο σφιγκτήρας γείωσης δεν έχει προσαρτηθεί στο αντικείμενο εργασίας	Συνδέστε τον σφιγκτήρα γείωσης στη συσκευή συγκόλλησης / Προσαρτήστε τον σφιγκτήρα γείωσης στο αντικείμενο εργασίας

Εμφανών ελαττωμάτων που πρέπει να κοινοποιούνται εντός 8 ημερών από την παραλαβή των εμπορευμάτων. Διαφορετικά, τα δικαιώματα buyeris της αξίωσης λόγω τέτοιων ελαττωμάτων ακυρωθεί. Εγγυόμαστε για τις μηχανές μας σε περίπτωση κατάλληλη θεραπεία για το χρόνο της εκ του νόμου περίδου εγγύησης από την παράδοση με τέτοιο τρόπο ώστε να αντικαταστήσει οποιοδήποτε μέρος δωρεάν μηχανή που αποδεδιγμένα θα αχρηστευτεί λόγω ελαττωματικού ιλικού ή ελαττωματα της κατασκευης μέσα σε τέτοια χρονική περιόδο. Όσον αφορά τα τμήματα

που δεν έχουν κατασκευαστεί από εμάς έχουμε μόνο εγγυάται εφόσον έχουμε το δικαίωμα να τις αξιώσεις εγγύησης έναντι των προμθευτών. Τα έξοδα για την εγκατάσταση των νέων τημήατων θα πρέττει να βαρύνουν των αγοραστή. Πρέττει να αποκλείεται η ακύρωση της πλώησης ή η μείωση της τιμής αγοράς, καθώς και οποιεοδήποτε άλλες αξιώσεις για αποζημίωση. Η λεπίδα πριοιού είναι αναλώσιμο είδος και εξαιρούνται ρητά από καμία εγγύηση.
