Mark	Scheppach
Mudel	WSE860
Toote tüüp	Kaetud elektroodidega kaarkeevitusseade
Toiteallikas	230 V~ 50 Hz
Keevitusvool	10 - 130 A
Tühikäigupinge	85 V
Töötsükkel	25% @ 160 A, 60% @ 100 A, 100% @ 80 A
Kasutegur	86%
Kaal	5,3 kg
Kaitseklass	IP21S
Isolatsiooniklass	B
Kehtiv standard	EN 60974-1
Voolu tüüp	Alalisvool (DC)
Kaitse	Termokaitse ülekuumenemise vastu
Jahutus	Sisseehitatud ventilaator
Kaasasolevad tarvikud	Elektroodihoidja kaabel, massikaabel, keevitusmask, hari/vasar, elektroodid (3 tk), kandurihm
Keevitatavad materjalid	Teras, roostevaba teras, vask, alumiinium, titaan
Transport	Kandurihm kaasas
Hooldus	Regulaarne välispuhastus, kaablite kontroll
Ohutus	Kaitse elektrilöögi eest, kohustuslik kaitsevahendite kandmine
Kuluosad	Elektroodihoidja, maandusklemmid
Garantii	Seadusjärgne garantii
Allika tüüp	Ühefaasiline sagedusmuundur-trafo-alaldi

Korduma kippuvad küsimused - WSE860 SCHEPPACH

Kuidas ühendada keevituskaableid?

Ühendage keevituskaablid (elektroodihoidja ja maandusklemm) vastavate kiirühenduste külge: elektroodihoidja kaabel ühendatakse tavaliselt positiivse (+) klemmiga ja maandusklemm negatiivse (-) klemmiga. Lukustage pistik, keerates seda päripäeva. Enne ühendamist veenduge, et seade on vooluvõrgust lahti ühendatud.

Milline on elektroodide õige polaarsus?

Enamik kaetud elektroode ühendatakse positiivse klemmiga. Siiski on mõnda tüüpi, mis vajavad negatiivset klemmi. Õige polaarsuse leidmiseks kontrollige alati elektroodide tootja juhiseid.

Mida teha, kui masin ei lülitu sisse?

Kontrollige kõigepealt võrgupinget ja pistikupesa. Kontrollige peakaitset. Kui probleem püsib, võib lüliti või mootor olla rikkis; võtke remondiks ühendust klienditeenindusega.

Kuidas reguleerida keevitusvoolu?

Kasutage esipaneelil asuvat potentsiomeetrit (2), et keevitusvoolu reguleerimiseks vastavalt elektroodile ja metalli paksusele. Juhendis olev tabel annab soovituslikud väärtused (näiteks 2,5 mm elektroodi korral seadke 60–110 A).

Mida tähendab ülekuumenemise tuluke?

Termokaitsetuluke süttib, kui seade on üle kuumenenud. Laske sellel mõni minut jahtuda; tuluke kustub automaatselt. Vältige soovitatud töötsükli ületamist.

Kas ma võin keevitada vihma käes?

Ei, seadme kasutamine vihma või niiskes keskkonnas on rangelt keelatud elektrilöögi ohu tõttu. Kasutage seadet alati kuivas ja ilmastikukaitstud kohas.

Kuidas seadet hooldada?

Enne puhastamist ühendage seade alati vooluvõrgust lahti. Puhastage välispinda suruõhu või harjaga. Kontrollige regulaarselt kaablite ja ühenduste seisukorda. Siseremondid peab tegema kvalifitseeritud personal.

Kust leian varuosi?

Kuluosad nagu elektroodihoidja ja maandusklemmid on saadaval ehituspoodides (kruvis M4 x 10). Muude osade puhul võtke ühendust Scheppachi müügijärgse teenindusega.

Milliseid elektroode kasutada?

Seade sobib läbimõõduga 1,6–4,0 mm kaetud elektroodidele. Kasutage keevitatavale metallile sobivaid elektroode: teras, roostevaba teras jne. Järgige tootja soovitusi voolu ja polaarsuse kohta.

Millised on olulised ohutusmeetmed?

Kandke alati keevitusmaski kaitseklaasiga DIN 9–10, kuivi isoleerivaid kindaid, kaitseriietust ja kinniseid kingi. Hoidke süttivad materjalid eemal, tagage piisav ventilatsioon ja ärge puudutage kunagi elektroodi paljaste kätega. Enne kasutamist lugege kogu kasutusjuhend läbi.

KASUTUSJUHEND WSE860 SCHEPPACH

Seadmel olevate sümbolite selgitus

Käesolevas juhendis kasutatavate sümbolite ülesanne on juhtida teie tähelepanu võimalikele riskidele. Ohutussümbolitest ja nende juurde kuuluvatest selgitustest tuleb täpselt aru saada. Hoiatused ise ühtki riski ei kõrvalda ega suuda asendada korrektseid meetmeid önnetuste ärahoidmiseks.

	Lugege enne käikuvõtmist kasutusjuhend ja ohutusjuhised läbi ning pidage neist kinni!
EN 60974-1	Euroopa norm piiratud sisselülituskestusega valguskaar-käsikeevitusseadmetele.
	Ühefaasiline staatiline sagedusmuundur-transformaator-alaldi
	Ümbrismantliga pulkelektroodidega valguskaar-käsikeevitamise sümbol
	Alalisvool
	Sobib keevitamiseks körgendatud elektrialase ohu korral
	Võrgusisend; faaside arv ja vahelduvvoolu sümbol ning sageduse nominaalväärtus
U0	Nimitühijooksupinge
U1	Võrgupinge
X	sisselülituskestus
I2	Keevitusvool
U2	Keevituspinge [V]Kõrgeim võrguvool nominaalväärtus
[6901]	Suurima võrguvoolu efektiivväärtus [A]
IP21 S	Kaitseliik
B	Isolatsiooniklass
	Ettevaatust! Elektrilöögi oht!
	Keevituselektroodi elektrilöök võib olla surmav
	Keevitusgaaside sissehingamine võib Teie tervist ohustada.
	Elektromagnetilised väljad võivad südamestimulaatorite talitlust häirida.
	Keevitussädemed võivad põhjustada plahvatust või tulekahju.
	Valguskaare kiired võivad silmi kahjustada ja nahka vigastada.
	Ärge kasutage seadet öues ega kunagi vihma käes!
Tähelepanu!	Käesolevas käsitsuskorralduses oleme varustanud Teie ohutust puudutavad kohad selle märgiga

Sisukord:

1. Sissejuhatus....89
2. Seadme kirjeldus....89
3. Tarnekomplekt....89
4. Sihtotstarbekohane kasutus....89
5. Ohutusjuhised 90
6. Tehnilised andmed 93
7. Lahtipakkimine 93
8. Ülespanemine / enne käikuvõtmist 93
9. Käikuvõtmine....94
10. Elektriühendus 94
11. Hooldus ja puhastamine 95
12. Transportimine 95
13. Ladustamine....95
14. Utiliseerimine ja taaskäitlus....95
15. Rikete körvaldamine....96

Lk:

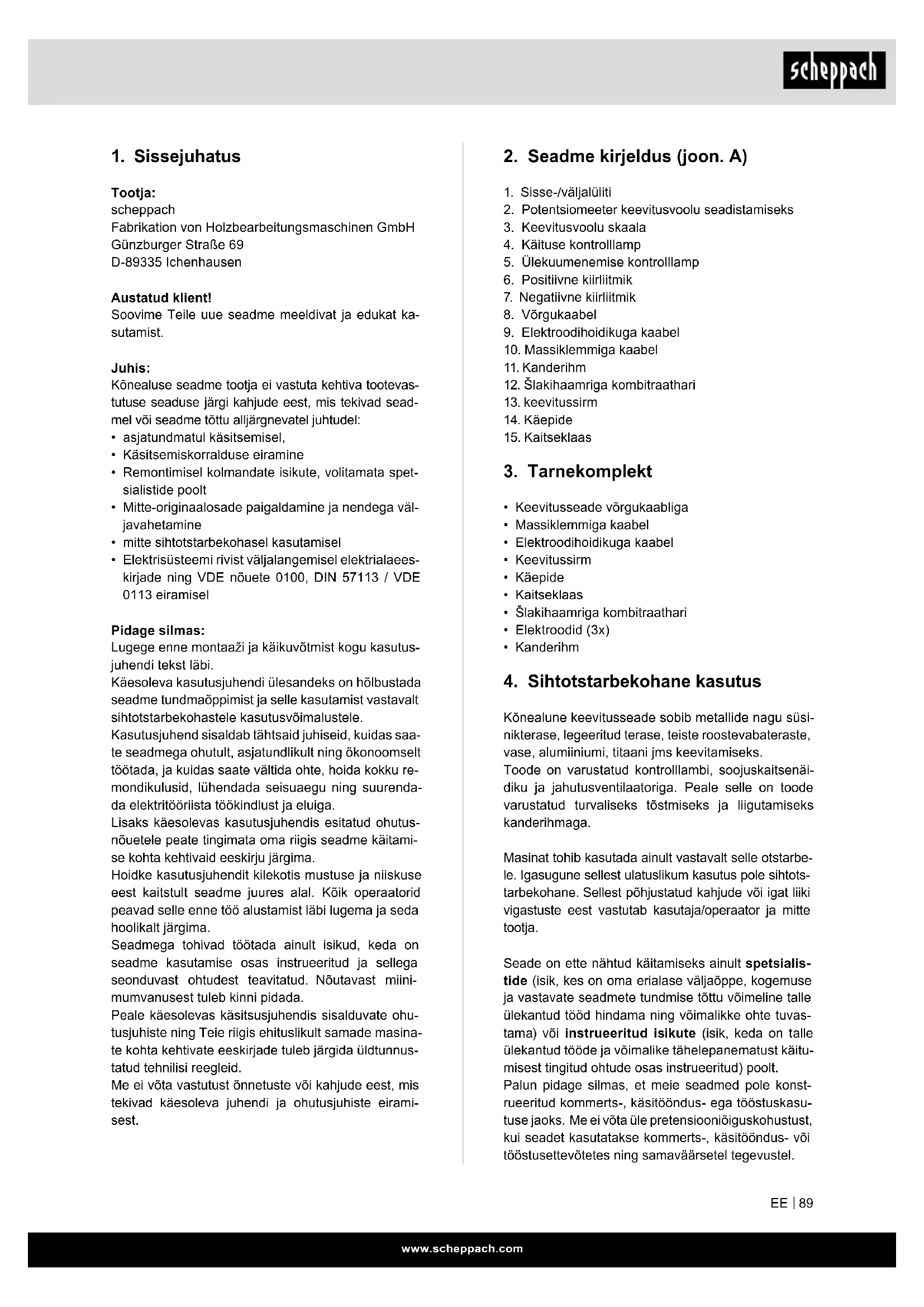

1. Sissejuhatus

Tootja:

scheppach

Soovime Teile uue seadme meeldivat ja edukat kasutamist.

Juhis:

Kõnealuse seadme tootja ei vastuta kehtiva tootevas- tutuse seaduse järgi kahjude eest, mis tekivad sead- mel või seadme tõttu alljärgnevatel juhtudel:

• asjatundmatul käsitsemisel,
  • Käsitsemiskorralduse eiramine
• Remontimisel kolmandate isikute, volitamata spetsialistide poolt
• Mitte-originaalosade paigaldamine ja nendega väljavahetamine
  • mitte sihtotstarbekohasel kasutamisel
• Elektrisüsteemi rivist väljalangemisel elektrialaeeskirjade ning VDE nõuete 0100, DIN 57113 / VDE 0113 eiramisel

Pidage silmas:

Lugege enne montaaži ja käikuvõtmist kogu kasutusjuhendi tekst läbi.

Käesoleva kasutusjuhendi ülesandeks on hölbustada seadme tundmaöppimist ja selle kasutamist vastavalt sihtotstarbekohastele kasutusvõimalustele.

Kasutusjuhend sisaldab tähtsaid juhiseid, kuidas saate seadmega ohutult, asjatundlikult ning ökonoomselt töötada, ja kuidas saate vältida ohte, hoida kokku remondikulusid, lühendada seisuaegu ning suurendada elektritööriista töökindlust ja eluiga.

Lisaks käesolevas kasutusjuhendis esitatud ohutusnõuetele peate tingimata oma riigis seadme käitamise kohta kehtivaid eeskirju järgima.

Hoidke kasutusjuhendit kilekotis mustuse ja niiskuse eest kaitstult seadme juures alal. Köik operaatorid peavad selle enne töö alustamist läbi lugema ja seda hoolikalt järgima.

Seadmega tohivad töötada ainult isikud, keda on seadme kasutamise osas instrueeritud ja sellega seonduvast ohtudest teavitatud. Nõutavast miini-mumvanusest tuleb kinni pidada.

Peale käesolevas käsitsusjuhendis sisalduvate ohutusjuhiste ning Teie riigis ehituslikult samade masinate kohta kehtivate eeskirjade tuleb järgida üldtunnustatud tehnilisi reegleid.

Me ei võta vastutust õnnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste eiramisest.

2. Seadme kirjeldus (joon. A)

1. Sisse-/väljalüliiti
2. Potentsiomeeter keevitusvoolu seadistamiseks
3. Keevitusvoolu skaala
4. Käituse kontrolllamp
5. Ülekuumenemise kontrolllamp
6. Positiivne kiirliitmik
7. Negatiivne kiirliitmik
8. Võrgukaabel
9. Elektroodihoidikuga kaabel
10. Massiklemmiga kaabel
11. Kanderihm
12. Šlakihaamriga kombitraathari
13. keevitussirm
14. Käepide
15. Kaitseklaas

3. Tarnekomplekt

• Keevitusseade vörgukaabliga
  • Massiklemmiga kaabel
  • Elektroodihoidikuga kaabel
• Keevitussirm
• Käepide
• Kaitseklaas
• Šlakihaamriga kombitraathari
• Elektroodid (3x)
• Kanderihm

4. Sihtotstarbekohane kasutus

Kõnealune keevitusseade sobib metallide nagu süsi-nikterase, legeeritud terase, teiste roostevabateraste, vase, alumiiniumi, titaani jms keevitamiseks.

Toode on varustatud kontrolllambi, soojuskaitsenäidiku ja jahutusventilaatoriga. Peale selle on toode varustatud turvaliseks tõstmiseks ja liigutamiseks kanderihmaga.

Masinat tohib kasutada ainult vastavalt selle otstarbele. Igasugune sellest ulatuslikum kasutus pole sihtotstarbekohane. Sellest põhjustatud kahjude või igat liiki vigastuste eest vastutab kasutaja/operaator ja mitte tootja.

Seade on ette nähtud käitamiseks ainult spetsialis-tide (isik, kes on oma erialase väljaöppe, kogemuse ja vastavate seadmete tundmise töttu võimeline talle ülekantud tööd hindama ning võimalikke ohte tuvastama) või instrueeritud isikute (isik, keda on talle ülekantud tööde ja võimalike tähelepanematust käitu-misest tingitud ohtude osas instrueeritud) poolt.

Palun pidage silmas, et meie seadmed pole konstrueeritud kommerts-, käsitööndus- ega tööstuskasutuse jaoks. Me ei võta üle pretensiooniõiguskohustust, kui seadet kasutatakse kommerts-, käsitööndus- või tööstusettevõtetes ning samaväärsetel tegevustel.

5. Ohutusjuhised

⚠ HOIATUS! Lugege köiki ohutusjuhiseid, korraldusi, illustratsioone ja andmeid, millega see elektritööriist on varustatud. Hooletused alljärgnevatest korraldustest kinnipidamisel võivad põhjustada elektrilööki, tulekahju ja/või raskeid vigastusi.

Järgige tingimata

⚠ TÄHELEPANU!

Kasutage seadet ainult vastavalt selle sobivusele, mida täpsustatakse käesolevas juhendis.

Asjatundmatu ümberkäimine seadmega vöib olla ohtlik inimestele, loomadele ja materiaalsetele väärtustele. Seadme kasutaja vastutab isikliku ja teiste inimeste ohutuse eest:

• Lugege tingimata käesolev kasutuskorraldus läbi ja järgige eeskirju.
• Remonte ja/või hooldustöid tohivad läbi viia ainult kvalifitseeritud isikud.
• Kasutada tohib ainult tarnekomplektis sisalduvaid keevitusjuhtmeid või tootja poolt soovitatud tarvikuid.
• Tagage seadme küllaldane hoolitsus.
• Seade ei tohiks seista talitluskestuse ajal kitsastes oludes ega vahetult seina ääres, et ventilatsioonipilude kaudu saaks alati piisavalt öhku tarbida. Veenduge, et seade on õigesti võrku ühendatud. Vältige võrgukaabilil igasugust tõmbekoormust. Tõmmake seade pistikust välja, enne kui soovite seda teises kohas üles panna.
• Pöörake tähelepanu keevituskaablite, elektrooditangide ja massiklemmide seisundile; isolatsiooni ning voolu juhtivate osade kulumine võib kutsuda esile ohtliku olukorra ja halvendada keevitustöö kvaliteeti.
• Valguskaarkeevitus tekitab sädemeid, sulanud metallosi ja suitsu, seetõttu järgige: Eemaldage töökohast köik põlemisvõimelised substantsid ja/või materjalid.
• Veenduge, et on tagatud öhu piisav juurdevool.
• Ärge keevitage mahuteid, anumaid või torusid, mis võivad sisaldada põlemisvõimelisi vedelikke või gaase. Vältige vahetut kokkupuudet keevitusvoo-luahelaga; elektrooditangide ja massiklemmi vahel tekkiv tühijooksupinge võib olla ohtlik.
• Ärge ladustage ega kasutage seadet niiskes või märjas ümbruses või vihmas.
• Kaitske silmi selleks ettenähtud kaitseklaasidega (DIN määr 9-10). Kasutage kindaid ja kuiva kaitseriietust, mis on öli- ning määrdevabad, et kaitsta nahka valguskaare ultraviolettkiirguse eest.
• Ärge kasutage keevitusseadet torude sulatamiseks.

Pidage silmas!

• Valguskaarest pärit valguskiirgus võib silmi kahjustada ja nahal põletusi esile kutsuda.
• Valguskaarkeevitus tekitab sädemeid ja sulanud metalli, keevitatav töödetail hakkab hõõguma ning jääb suhteliseks kauaks kuumaks.
• Valguskaarkeevitamisel erituvad aurud, mis võivad olla kahjulikud. Iga elektrišokk võib olla surmav.
• Ärge lähenege vahetult 15 m raadiuses valguskaarele.
• Kaitske ennast (ka ümberseisvaid inimesi) valguskaare võimalike ohtlike efektide eest.
• Hoiatus: Sõltuvalt võrguühendustingimusest keevitusseadme ühenduspunktis võidakse põhjustada võrgus teistel tarbijatel häireid.

Tähelepanu!

Ülekoormatud varustusvörkude ja vooluahelate korral vöidakse keevitamise ajal teistel tarbijatel häireid pöhjustada. Kahtluse korral tuleb pöörduda nõu saamiseks elektrivarustusettevõtte poole.

Ohuallikad valguskaarkeevitamisel

Valguskaarkeevitamisel ilmneb rida ohuallikaid. See-tõttu on keevitaja jaoks eriti oluline järgida alljärgnevaid reegleid, et ennast ja teisi mitte ohtu seada ning inimeste ja seadme kahjustamist vältida.

• Laske vörgupinge poolel nagu nt kaablitel, pistikutel, pistikupesadel jms töid teostada ainult spetsialistil. See kehtib eelköige vahekaablite valmistamise kohta.
• Lahutage önnetuste korral keevitusvoolu allikas kohe vörgust.
• Kui tekivad elektrilised puutepinged, siis lülitage seade kohe välja ja laske spetsialistil üle kontrolida.
• Pöörake keevitusvoolu poolel alati tähelepanu heale elektrilisele kontaktile.
• Kandke keevitamisel alati mõlemas käes isoleerivaid kindaid. Need kaitsevad elektrilöökide (keevitusvooluahela tühijooksupinged), kahjulike kiirguste (soojus- ja UV-kiirgused) ja hõõguva metalli ning šlakipritsmete eest.
• Kandke tugevaid isoleerivaid jalatseid, saapad peaksid isoleerima ka märjas. Poolsaapad on ebasobivad, sest allakukkuvad hõõguvad metallitilgad põhjustavad põletusi.
• Pange selga sobiv riietus, aga mitte sünteetilisi riietusesemeid.
• Ärge vaadake kaitsmata silmadega valguskaarde, kasutage ainult DIN eeskirjadele vastava kaitseklaasiga keevituskaitsesirmi. Valguskaar eritab peale valgus- ja soojuskiirguse, mis võivad põhjustada pimestamist või põletust, ka UV-kiiri.

See nähtamatud ultraviolettkiirgus põhjustab ebapiisava kaitse korral alles mõned tunnid hiljem märgatava, väga valuliku sidekestapõletiku. Peale selle on UV-kiirguse tagajärjeks kaitsmata kehaosadel päikesepõletuse laadne kahjulik toime.

• Samuti tuleb pöörata valguskaare läheduses viibivate inimeste või abiliste tähelepanu ohtudele ja nad tuleb varustada nõutavate kaitsevahenditega, vajaduse korral paigaldada kaitseseinad.
• Keevitamisel, eriti kitsastes ruumides, tuleb hoolitseda värske öhu piisava juurdevoolu eest, sest tekivad suits ning kahjulikud gaasid.
• Mahutitel, milles ladustatakse gaase, kütuseid, mineraalõlisid või muud sarnast, ei tohi keevitustöid teostada ka siis, kui need on juba pikka aega tühjendatud, sest jääkide töttu valitseb plahvatusoht.
• Tule- ja plahvatusohtlikes ruumides kehtivad erilised eeskirjad.
• Keevisliiteid, mis on allutatud suurtele koormustele ja peavad täitma ohutusnõudeid, tohivad teostada ainult eriliselt väljaõpetatud ning kontrollitud keevitajad. Näideteks on: rõhukatlad, veeresiinid, haakesidurid jms.
• Valguskaare kiired võivad silmi kahjustada ja nahka vigastada. Kandke mütsi ja turvaprille.
• Kandke kuulmekaitset ja kõrge suletud kraega sä- rki.
• Kandke keevituskiivreid ja pöörake tähelepanu filtrite sobivatele seadetele.
  • Kandke täiskaitseülikonda.

⚠ TÄHELEPANU

• Tuleb pöörata tähelepanu sellele, et hooletuse töttu ei saa keevitusvooluga rikkuda elektrisüsteemide või -seadmete kaitsejuhte, nt kui massiklemm pannakse keevitusseadme korpuse külge, mis on ühendatud elektrisüsteemi kaitsejuhiga. Keevitus-töid teostatakse kaitsejuhiühendusega masinal. Seega on võimalik masina kallal keevitada ilma sellele massiklemmi paigaldamata. Sel juhul liigub keevitusvool massiklemmilt kaitsejuhi kaudu masinale. Liiga kõrge keevitusvoolu tagajärjeks võib olla kaitsejuhi läbisulamine.
• Vörgupistikupesade toitejuhtmete kaitsmed peavad vastama eeskirjadele. Nende eeskirjade järgi tohib seega kasutada ainult juhtmeristlöikele vastavaid kaitsmeid või automaate. Liiga suure kaitsme tagajärjeks võib olla juhtmepõleng või hoone tulekahjustus.
• Ärge kasutage keevitusseadet vihmas.
• Ärge kasutage keevitusseadet niiskes ümbruses.
• Asetage keevitusseade ainult tasasele kohale.
• Väljund on mõõdistatud ümbrustemperatuuril 20 °C. Keevitusaeg võib olla kõrgemate temperatuuride korral lühem.

Oht elektrilöögi töttu

Keevituselektroodilt saadav elektrilöök võib olla sur- mav. Ärge keevitage vihmas ega lumes. Kandke kuivi isolatsioonkindaid. Ärge katsuge elektroodi paljaste kätega. Ärge kandke märgi või kahjustatud kindaid. Kaitske töödetaili isoleerimisega ennast elektrilöögi eest. Ärge avage seadised korpust.

Oht keevitussuitsu tõttu

Keevitussuitsu sissehingamine võib ohustada Teie tervist. Ärge hoidke pead suitsus. Kasutage ainult avatud piirkondades. Kasutage suitsu eemaldamiseks ventilatsiooni.

Keevitussädemed võivad põhjustada plahvatust või tulekahju. Hoidke põlemisvõimelised ained keevitamisest eemal. Ärge keevitage põlemisvõimeliste ainete kõrval. Keevitussädemed võivad põhjustada tulekahju. Hoidke läheduses käepärast tulekustuti ja vaatleja, kes saab seda kohe kasutada. Ärge keevitage trumleid või ükskõik milliseid suletud mahuteid.

Keevitusspetsiifilised ohutusjuhised

• Veenduge ereda valgusallika (nt tulemasin) abil alati enne keevitustööde algust keevitusmaski nõuetekohases talitluses.
• Kaitseklaas võib keevituspritsmete tõttu kahjustada saada. Vahetage kahjustatud või kriimustatud kaitseklaasid kohe välja.
• Asendage viivitamatult kahjustatud, tugevasti määrdunud või pritsmetega kaetud komponendid.
• Seadet tohivad käitada ainult isikud, kellel on täitu-nud 16. eluaasta.
• Tutvuge keevitamise ohutuseeskirjadega. Järgige seejuures ka oma keevitusseadme ohutusjuhiseid.
• Pange keevitusmask keevitamisel alati pähe. Mittekasutuse korral võite saada raskeid võrkkestavigastusi.
• Kandke keevitamise ajal alati kaitseriietust.
• Ärge kasutage kunagi kaitseklaasita keevitusmaski.
• Vahetage kaitseklaas hea vaate tagamiseks ja väsimuse vältimiseks öigeaegselt välja.

Körgendatud elektrialase ohuga ümbrus

Körgendatud elektrialase ohuga ümbruses keevitamisel tuleb järgida järgmisi ohutusjuhiseid.

Körgendatud elektrialase ohuga ümbruse leiab näiteks järgmistest kohtadest:

• Töökohtadest, kus liikumisruum on piiratud nii, et keevitaja töötab sundasendis (nt põlvitades, istudes, lamades) ja puudutab elektrit juhtivaid osi;
• Töökohtadest, mis on täielikult või osaliselt elektrit juhtivalt piiratud ja kus valitseb keevitajale välditava või juhusliku puudutamise tõttu tõsine oht;

- Märgadest, niisketest või kuumadest töökohtadest, kus õhuniiskus või higi vähendab ulatuslikult inimese naha takistust ja kaitsevarustuse isoleerimisomadusi.

Ka metallredel või telling võivad tekitada kõrgendatud elektrilise ohuga ümbruse.

Sellises ümbruses tuleb kasutada isoleeritud aluseid ja vahekihte, lisaks nahast või teistest isoleerivatest materjalidest pikkade käistega kindaid ja peakatet, et isoleerida keha maapinnast. Keevitusvoolu allikas peab asuma väljaspool tööpiirkonda või elektrit juhtivaid pindu ja väljaspool keevitaja käeulatust.

Täiendavaks kaitseks rikkejuhtumi korral võrguvoolu elektrilöögi vastu võib olla ette nähtud kasutada rikkevoolu-kaitselülitit, mida käitatakse mitte üle 30 mA ärajuhtimisvooluga ja mis varustab kõiki läheduses asuvaid võrgukäitusega seadiseid. Rikkevoolu-kait-selüliti peab sobima köigile vooluliikidele.

Vahendid keevitusvoolu allika või keevitusvooluahela kiireks elektriliseks lahutamiseks (nt Avari-Välja-seadis) peavad olema kergesti ligipääsetavad. Keevitusseadmete kasutamisel elektriliselt ohtlikes tingimustes ei tohi keevitusseadme väljundpinge ületada tühijooksul 113 V (lagiväärtus). Könealust keevitusseadet tohib väljundpinge põhjal sellistel juhtudel kasutada.

Töötamine kitsastes ruumides

Kitsastes ruumides keevitamisel võib tekkida oht toksiliste gaaside töttu (lämbumisoht). Kitsastes ruumides tohib keevitada ainult siis, kui vahetus läheduses viibivad instrueeritud isikud, kes saavad hädajuhtumil sekkuda. Siin peab ekspert enne keevitusprotsessi andma oma hinnangu tegemaks kindlaks, millised sammud on vajalikud töötamisel ohutuse tagamiseks ja millised ettevaatusmeetmed tuleb tegeliku keevitusprotseduuri ajal tarvitusele võtta.

Tühijooksupingete summeerumine

Kui mitu keevitusvoolu allikat on üheaegselt käigus, siis võivad nende tühijooksupinged summeeruda ja körgendatud elektrilist ohtu põhjustada. Keevitusvoolu allikad tuleb külge ühendada nii, et minimeeritakse seda ohtu. Üksikud keevitusvoolu allikad oma eraldi juhtsüsteemide ja ühendustega tuleb selgelt tähistada, et oleks tuvastatav, mis osad kuuluvad millisele keevitusvoolu allikale.

Ölarihmade kasutamine

Keevitada ei tohi, kui keevitusvoolu allikat kantakse kaasas, nt ôlarihmaga.

- Riski kaotada tasakaal, kui tömmatakse külgeühendatud juhtmetest või voolikutest.

- Elektrilöögi körgendatud ohtu, sest keevitaja puutub kokku maapinnaga, kui ta kasutab klassi l keevitusvoolu allikat, mille korpus on kaitsejuhi kaudu maandatud.

Kaitseriietus

• Töö ajal peab olema kogu keevitaja keha riietusega ja näokaitsmega kiirte ning põletuste eest kaitstud.
• Mölemas käes tuleb kanda sobivad materjalist (nahk) pikkade käistega kindaid. Need peavad olema laitmatus seisundis.
• Riietuse kaitsmiseks sädemelennu ja põletuste eest tuleb kanda sobivaid põllesid. Kui tööde liik nagu nt peast kõrgemal keevitamine seda nõuab, siis tuleb kanda kaitseülikonda ja vajaduse korral ka peakaitset.
• Kasutatav kaitseriietus ja köik tarvikud peab vastavama direktiivile "Isiklik kaitsevarustus".

Kaitse kiirte ja põletuste eest

• Pöörake töökohal teatesildiga "Ettevaatust, mitte vaadata leeke!" tähelepanu silmade ohtu seadmisele. Töökohad tuleb võimalusel varjestada nii, et läheduses asuvad inimesed on kaitstud. Ebapädevad isikud tuleb keevitustöödest eemal hoida.
• Statsionaarsete töökohtade vahetus läheduses ei tohiks olla seinad heledat värvi ega läikivad. Aknad tuleb vähemalt pea kõrguseni kiirte läbilaskmise või tagasipeegeldamise vastu kindlustada, nt sobiva võõbaga.

EMC seadmeklassifikatsioon

TÄHELEPANU! Könealune klassi A sea-de pole ette nähtud kasutamiseks olme-piirkordades, kus toimub vooluga varus-

tamine avalikust madalpinge-varustussüsteemist. Nii juhtmepõhiste kui ka väljakiratud körgsagedushäire-te töttu võib osutuda raskeks neis piirkondades elekt-romagnetilist ühilduvust tagada.

Ka juhul, kui keevitusseade peab kinni normikohastest emissiooni-piirväärtustest, võivad valguskaar-keevitusseadmed tundlikel süsteemidel ja seadmetel siiski elektromagnetilisi häireid põhjustada. Valguskaarega keevitamisel tekkivate häirete eest vastutab kasutaja ja kasutaja peab võtma tarvitusele sobivad kaitsemeetmed.

Seejuures peab kasutaja eriti arvesse võtma:

• Võrgu-, juhtimis-, signaali- ja telekommunikatsioonijuhtmeid
• Arvuteid ja teisi mikroprotsessoriga juhitavaid
• seadmeid
• Televisiooni-, raadio- ja teisi taasesitusseadmeid
• Elektroonilisi ja elektrilisi ohutusseadiseid
• Südamestimulaatorite või kuulmisseadmetega inimesi

• Mööte- ja kalibreerimisseadiseid

• Muude läheduses asuvate seadiste häirekindlust

• Päevaaega, millal keevitustöid läbi viiakse.

Võimalike häirekiirguste vähendamiseks soovitatakse:

• Seadistada keevitusseade ette ja käitada seda laitmatult, et minimeerida võimalikku häirivat emissiooni.
• Keevitusseadet regulaarselt hooldada ja heas hoolitsusseisund hoida.
• Keevitusjuhtmed tuleks täielikult maha kerida ja peaksid kulgema maapinnal võimalikult paralleel-selt.
• Häirekiirgusega ohustatud seadmed ja süsteemid tuleks võimaluse korral keevituspiirkonnast eemaldada või varjestada.
• Kasutada elektromagnetilist filtrit, mis vähendab elektromagnetilisi häireid.

Üldised ohutusmeetmed

Kasutaja vastutab seadme installeerimise ja kasutamise eest vastavalt tootja andmetele. Kui peaks tuvastatama elektromagnetilisi häireid, siis on see kasutaja vastutusalas need ülal punktis "Tähtis juhis elektriühenduse kohta" nimetatud tehniliste abivahenditega kõrvaldada.

⚠ HOIATUS! Antud elektritööriist tekitab käitamise ajal elektromagnetilise välja. Kõnealune väli võib tea- tud tingimustel aktiivsete või passiivsete meditsiinilis- te implantaatide talitlust halvendada. Vähendamaks tõsiste või surmavate vigastuste ohtu, soovitame me meditsiiniliste implantaatidega isikutel arsti ja meditsiinilise implantaadi tootjaga konsulteerida enne, kui elektritööriista käsitsetakse.

6. Tehnilised andmed

Keevitusvool 10 - 130 A
Sisselülituskestus X
25% 130 A
60% 85 A
100% 65 A
Vooluallika energiatõhusus 86 %
Tühijooksupinge 85 V
Võimsustarve tühijooksuseisun-dis	0 W

Kaal 5,3 kg
Õigus tehnilisteks muudatusteks reserveeritud!

7. Lahtipakkimine

• Avage pakend ja võtke seade ettevaatlikult välja.
• Eemaldage pakendusmaterjal ja pakendus- ning transpordikindlustused (kui olemas).
• Kontrollige üle, kas tarnekomplekt on terviklik.
• Kontrollige seadet ja tarvikuosi transpordikahjustuste suhtes.
• Hoidke pakendit võimaluse korral kuni garantiiaja möödumiseni alal.

⚠ TÄHELEPANU!

Seade ja pakendusmaterjalid pole laste mängu-asjad! Lapsed ei tohi kilekottide, kilede ja väikeosadega mängida! Valitseb allaneelamis- ja lämbumisoht!

8. Ülespanemine / enne käikuvõtmist

Kanderihma montaaž (joon. B)

Paigaldage kanderihm (11) joon. (B) näidatud viisil.

Keevitussirmi monteerimine (joon. C + D)

Monteerige käepide (14) keevitussirmi (13) külge joon. D kujutatud viisil.

Monteerige kaitseklaas (15) keevitussirmi (13) külge joon. D kujutatud viisil.

Klappige seejärel keevitussirmi kolm külge kokku. Mölemad küljeosad ühendatakse vastavalt kahe truki kaudu ülemise osaga.

Enne käikuvõtmist

Toitejuhtmega ühendamine

Kontrollige enne vörgukaabli (8) ühendamist toitejuhtme külge, kas tüübisildi andmed ühtivad toitejuhtmele omaste väärtustega.

Ühendage masin ainult nöuetekohaselt installeeritud kaitsekontakt-pistikupessa, mis on kaitstud vähemalt 16A-ga.

Oht! Vörgupistikut tohib asendada ainult elektrispet-sialist.

Keevituskaablite ühendamine (joon. E)

Oht! Teostage keevituskaablite (9+10) ühendustöid ainult siis, kui seade on pistikust välja tömmatud! Ühendage keevituskaablid joon. E näidatud viisil.

Ühendage selleks elektroodihoidiku (9) ja massiklemmi (10) mölemad pistikud vastavate kiirliitmikega (6/7) ja fikseerige pistikud neid päripäeva keerates. Elektroodihoidikuga (9) kaabel ühendatakse tavaliselt plusspooluse (6) külge, massiklemmiga (10) kaabel miinuspooluse (7) külge.

Keevitamise ettevalmistused

Massiklemm (10) kinnitatakse vahetult keevitatava detaili või aluse külge, millele on keevitatav detail asetatud.

Tähelepanu, hoolitsege selle eest, et keevitatava detailiga valitseb vahetu kontakt. Vältige seetõttu värvitud pindu ja / või isoleermaterjale.

Elektroodihoidiku kaabli otsas on spetsiaalklemm, mis on ette nähtud elektroodi kinnipigistamiseks.

Keevitamise ajal tuleb kanda alati keevituskaitsesirmi. See kaitseb silmi valguskaarest lähtuva valguskiirguse eest ja võimaldab siiski täpset vaadet keevitatavale materjalile.

9. Käikuvõtmine

Sisse-/väljalülitamine (joon. A)

Lülitage seade sisse, seades selleks sisse-/väljalü- liti (1) asendisse "I". Käituse kontrolllamp (4) hakkab põlema. Lülitage seade välja, seades selleks sisse-/ väljalüliti (1) asendisse "0". Käituse kontrolllamp (4) kustub.

Keevitamine (joon. A + E)

Teostage kõik vooluvarustuse ja keevitusvooluahela elektriühendused. Enamik mantelelektroode ühendatakse plusspooluse külge. Kuid on olemas mõned elektroodide liigid, mis ühendatakse miinuspooluse külge. Järgige tootja andmeid elektroodi liigi ja õige polaarsuse kohta. Kohandage keevituskaableid (9/10) vastavalt kiirliitmikel (6/7).

Kinnitage nüüd elektroodi ümbrismantlita ots elektroodihoidikusse (9) ja ühendage massiklemm (10) keevitatava detailiga. Pöörake tähelepanu sellele, et valitseb hea elektriline kontakt. Lülitage seade sisse ja seadistage keevitusvool potentiomeetriga (2) olenevalt kasutatavast elektroodist. Hoidke kaitsesirmi näo ees ja hõõruge elektroodi tippu keevitataval detailil nii, et teostate tuletiku süütamisele sarnase liigutuse. See on valguskaare süütamiseks parim meetod. Testige proovidetailil, kas olete valinud õige elektroodi ja voolutugevuse.

Juhis: Võtke elektroodi läbimõõdust sõltuvalt seadistatav keevitusvool alljärgnevast tabelist.

Elektroodi ∅ (mm) Keevitusvool (A)
1,6 40 - 50 A
2 40 - 80 A
2,5 60 - 110 A
3,2 80 - 130 A
4,0 120 - 160 A

Juhis!

Ärge koputage elektroodiga töödetailile, elektrood vöib seetöttu kahjustada saada ja valguskaare süü-tamist raskendada. Kui valguskaar on süttinud, siis üritage hoida töödetaili suhtes distantsi, mis vastab kasutatava elektroodi läbimõõdule. Vahekaugus peaks jääma keevitamise ajal võimalikult konstant-seks. Elektroodi kalle peaks olema töösuunas 20/30 kraadi.

Kasutage tarbitud elektroodide eemaldamiseks või just keevitatud detailide liigutamiseks alati tange. Pidage silmas, et elektrooodihoidik (9) tuleb pärast keevitamist alati isoleeritud kujul eemale panna.

Šlakki tohib eemaldada alles pärast ömbluse mahajahtumist. Kui keevitust jätkatakse katkestamata keevisömblusega, siis tuleb eemaldada esmalt jätkukohast šlakk.

Ülekuumenemiskaitse

Keevitusseade on varustatud ülekuumenemiskaits-mega, mis kaitseb keevitustrafot ülekuumenemise eest. Kui ülekuumenemiskaitse peaks rakenduma, siis põleb Teie seadmel kontrolllamp (5). Laske keevitusseadmel mõnda aega jahtuda.

Võrguühendusjuhtme väljavahetamine

Oht!

Kui seadme võrguühendusjuhe saab kahjustada, siis tuleb see lasta ohtude vältimiseks tootjal, klienditeenindusel või sarnase kvalifikatsiooniga isikul asenda-da.

10. Elektriühendus

Kliendipoolne võrguühendus ja kasutatav pikendusjuhe peavad vastama nendele eeskirjadele.

Kahjustatud elektriühendusjuhe

Elektriühendusjuhtmetel tekivad sageli isolatsioonikahjustused.

Nende põhjusteks võivad olla:

• Survekohad, kui ühendusjuhtmed veetakse läbi akende või uksevahede.
• Murdekohad ühendusjuhtme asjatundmatu kinnitamise või vedamise tõttu.
• Sisselõikekohad ühendusjuhtmest ülesõitmise tõttu.
• Isolatsioonikahjustused seinapistikupesast väljarebimise töttu.
• Praod isolatsiooni vananemise töttu.

Selliselt kahjustunud elektriühendusjuhtmeid ei to- hi kasutada ja need on isolatsioonikahjustuste töttu eluohtlikud.

Kontrollige elektriühendusjuhtmed regulaarselt kahjustuste suhtes üle. Pidage silmas, et ülekontrollimisel pole ühendusjuhe vooluvörku ühendatud.

Elektriühendusjuhtmed vastavad asjaomastele VDE ja DIN nõuetele. Kasutage ainult tähisega H05RR-F ühendusjuhtmeid.

Ühenduskaablile trükitud tüübitähis on eeskirjaga kohustuslik.

• Vörgupinge peab olema 230 V\~.
- Kuni 25 m pikkused pikendusjuhtmed peavad olema ristlõikega 2,5 ruutmillimeetrit.

Elektrialase varustuse ühendamist ja remonti tohib teostada ainult elektrispetsialist.

Küsimuste korra esitage palun järgmised andmed:
• masina tüübisildi andmed

11. Hooldus ja puhastamine

Oht!

Tömmake enne köiki puhastustöid vörgupistik välja.

Juhis: Keevitusseadet tuleb laitmatu talitluse ja ohutusnõuetest kinnipidamise tagamiseks regulaarselt hooldada ning remontida. Asjatundmatu või väär käitamine võib põhjustada seadme rivist väljalangemist ja kahjustusi.

• Tõmmake enne puhastustööde läbiviimist seadmel vörgukaabel 8 pistikupesast välja, et seade kindlalt vooluahelast lahutada.
• Puhastage keevitusseadet ja selle tarvikuid regulaarselt väljastpoolt. Eemaldage mustus ja tolm öhu, puhastusvilla või harja abil.

Juhis: Järgmisi hooldustöid tohivad läbi viia ainult ametisse nimetatud spetsialistid.

• Vooluregulaatorit, maandusseadist, internseid juhtmeid, keevituspõleti liitmikuseadist ja seadekruvisid tuleks regulaarselt hooldada. Pingutage lõdvad kruvid jälle kinni ja vahetage kruvid välja (asenduskruvid M4 x 10 on saadaval igas laiatarbe ehituskaupluses).
• Kontrollige regulaarselt keevitusseadme isolatsioonitakistusi. Kasutage selleks vastavat möõtesea-det.
• Palun pöörduge defekti või seadmeosade väljavahetuse vajaduse korral vastava erialapersonali poole.

Teenindus-informatsioon

Tuleb silmas pidada, et antud toote puhul vajatakse kasutusalasele või loomulikule kulumisele alluvaid või kulumaterjalidena järgmisi osi.

Kuluosad*: elektroodihoidik, massiklemm

* ei sisaldu tingimata tarnekomplektis!

12. Transportimine

Riputage keevitusseade hölpsamaks transportimiseks kaasasoleva kanderihmaga ölale või kandke lihtsalt transpordikäepidemest.

13. Ladustamine

Ladustage seadet ja tarvikuid pimedas, kuivas, kül-mumiskindlas ning lastele kättesaamatus kohas. Optimaalne ladustamistemperatuur on 5 ja 30°C vahel. Säilitage elektritööriista originaalpakendis.

Katke elektritööriist kinni, et seda tolmu või niiskuse eest kaitsta. Säilitage käsitsusjuhendit tööriista juures.

14. Utiliseerimine ja taaskäitlus

Seade paikneb pakendis, et transpordikah-justusi vältida. Pakend on toorainest ja seega taaskasutatav või saab selle tooraineringlusse tagasi suunata. Seade ja selle tarvikud koosnevad erinevatest materjalidest nagu nt

metallist ning plastmassidest. Ärge visake patareisid olmejäätmete hulka, tulle ega vette. Patareid tuleks kokku koguda, taaskäidelda või keskkonnasõbralikult utiliseerida. Suunake defektsed detailid erijäätmete utiliseerimisse. Küsige erialakauplusest või vallavalitsusest järele!

Vanad seadmed ei kuulu olmeprügisse!

Sümbol viitab sellele, et antud toodet ei tohi kasutatud elektri- ja elektroonikaseadmete direktiivi (2012/19/EL) ning siseriiklike seaduste kohaselt utiliseerida koos olmeprügiga. Könealune toode tuleb selleks ettenähtud kogumispunktis ära anda. See võib toimuda nt tagastamisega sarnase toote ostmisel või kasutatud elektri- ja elektroonikaseadmeid taaskäitlevas pädevas kogumispunktis äraandmisega. Asjatundmatu ümberkäimine kasutatud seadmetega võib potentsiaalselt ohtlike ainete töttu, nagu need sageli kasutatud elektri- ja elektroonikaseadmetes sisalduvad, keskkonnale ning inimeste tervisele negatiivset mõju avaldada. Lisaks annate toote asjakohase utiliseerimisega oma panuse loodusressursside efektiivsesse kasutusse. Kasutatud seadmete kogumispunktide kohta saate informatsiooni kohalikust linnavalitsusest, avalik-õiguslikest utiliseerimisasutustest, kasutatud elektri- ja elektroonikaseadmetega utiliseerimisega tegelevatest asutustest või oma prügiveoettevõttest.

15. Rikete kõrvaldamine

Järgmine tabel näitab vigade sümptomeid ja kirjeldab nende kõrvaldamise abinõusid, kui Teie masin ei tööta ükskord õigesti. Kui Te ei suuda probleemi selle abil lokaliseerida ja kõrvaldada, siis pöörduge teenindustöökotta.

Rike Võimalik põhjus Abinõu
Masinat ei saa sisse lülitada	Võrgupinge puudub	Kontrollige pistikupesa, võrgukaablit, kaablit, võrgupistikut; laske need vajaduse korral kvali-fitseeritud elektrikul remontida.
	Peakaitse on vallandunud Kontrollige	peakaitset
	Sisse- / väljalüliti defektne Remont klienditeeninduses
	Mootor defektne Remont klienditeeninduses
Puudub süütesäde	Massiklemm pole seadme külgeühendatud / massiklemm pole töödetaili külge paigaldatud	Ühendage massiklemm keevitusseadme külge / paigaldage massiklemm töödetaili külge

Ilmselgetest vigadest tuleb teatada 8 päeva jooksul pärast kauba kättesaamist, vastasel juhul kaotab ostja köik öigused garantiile nimetatud vigade töttu. Öige käsitsemise korral anname oma masinatele garantii seadusega ettenähtud ajaks alakes kauba üleandmisest nii, et vahetame tasuta välja köik masina osad, mis nimetatud aja jooksul peaks muutuma kasutuskölbmatuks

materjali- või tootmisvea tõttu. Osade eest, mida me ise ei tooda, anname garantii vaid selles osas, mis tarnija on meile garanteerinud. Uute osade paigaldamise kulud kannab ostja. Muutmis- ja amortisatsiooninõuded ning muud kahjutasunõuded välistatakse.

Garantija LV
