HASZNÁLATI ÚTMUTATÓ WSE860 SCHEPPACH

Inverteres hegesztőkészülék Az eredeti kezelési útmutató fordítása

A készüléken található szimbólumok magyarázata A jelen kézikönyvben használt szimbólumok célja, hogy felhívják a gyelmet a lehetséges kockázatokra. A biztonsági szimbólumokat, valamint az ezeket kísérő magyarázatokat pontosan értelmezni kell. Maguk a gyelmeztetések nem hárítják el a kockázatokat, és nem helyettesítik a balesetek megelőzése érdekében hozott megfelelő intézkedéseket. Üzembe helyezés előtt olvassa el és vegye figyelembe a kezelési útmutatót és a biztonsági utasításokat! EN 60974-1 Európai szabvány korlátozott bekapcsolási idejű kézi ívhegesztő berendezésekhez.

Egyfázisú statikus frekvenciaátalakító-transzformator-egyenirányító Bevonatos hegesztőelektródás kézi ívhegesztés szimbóluma Egyenáram Alkalmas hegesztésre nagy elektromos veszélyeztetés mellett Hálózati bemenet; fázisok száma, valamint váltóáram jelzése és a frekvencia mére- tezési értéke

Névleges üresjárati feszültség

Bekapcsolási időtartam

Hegesztőfeszültség [V]www.scheppach.com

max Legmagasabb hálózati áram előírt érték

A legnagyobb hálózati áram effektív értéke [A] IP21 S Védelmi fokozat

Szigetelési osztály Vigyázat! Áramütés veszélye! A hegesztőelektródák okozta áramütés halálos lehet A hegesztési gőzök belélegzése veszélyeztetheti az egészségét. Az elektromágneses terek zavarhatják a szívritmusszabályzó működését. A hegesztési szikrák robbanást vagy égést okozhatnak. Az ívsugarak károsíthatják a szemet és megsérthetik a bőrét. A készüléket soha ne használja szabadban és esőben! m Figyelem! A jelen kezelési útmutatóban az Ön biztonságával kapcsolatos helyeket ez a szim- bólum jelöliwww.scheppach.com

Tartalomjegyzék: Oldal:

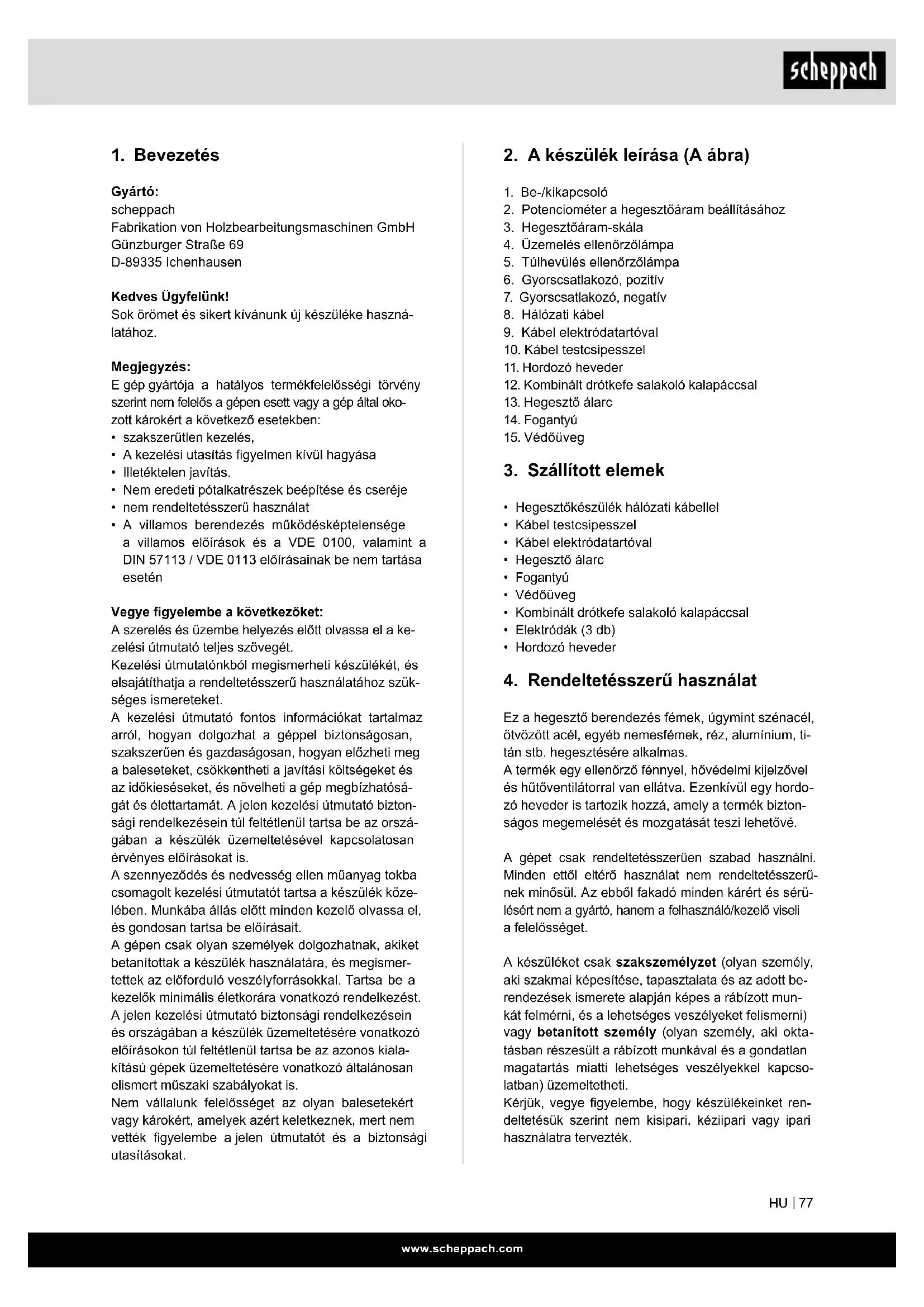

1. Bevezetés ............................................................................................. 77

2. A készülék leírása ................................................................................ 77

3. Szállított elemek ................................................................................... 77

4. Rendeltetésszerű használat ................................................................. 77

8. Felépítés / az üzembe helyezés előtt ................................................... 82

11. Karbantartás és tisztítás ...................................................................... 83

14. Ártalmatlanítás és újrahasznosítás ........................................................... 85

2. A készülék leírása (A ábra)

2. Potenciométer a hegesztőáram beállításához

3. Hegesztőáram-skála

4. Üzemelés ellenőrzőlámpa

5. Túlhevülés ellenőrzőlámpa

6. Gyorscsatlakozó, pozitív

7. Gyorscsatlakozó, negatív

10. Kábel testcsipesszel

12. Kombinált drótkefe salakoló kalapáccsal

3. Szállított elemek

• Hegesztőkészülék hálózati kábellel

• Kábel testcsipesszel

• Kábel elektródatartóval

• Kombinált drótkefe salakoló kalapáccsal

4. Rendeltetésszerű használat

Ez a hegesztő berendezés fémek, úgymint szénacél, ötvözött acél, egyéb nemesfémek, réz, alumínium, ti- tán stb. hegesztésére alkalmas. A termék egy ellenőrző fénnyel, hővédelmi kijelzővel és hűtőventilátorral van ellátva. Ezenkívül egy hordo- zó heveder is tartozik hozzá, amely a termék bizton- ságos megemelését és mozgatását teszi lehetővé. A gépet csak rendeltetésszerűen szabad használni. Minden ettől eltérő használat nem rendeltetésszerű- nek minősül. Az ebből fakadó minden kárért és sérü- lésért nem a gyártó, hanem a felhasználó/kezelő viseli a felelősséget. A készüléket csak szakszemélyzet (olyan személy, aki szakmai képesítése, tapasztalata és az adott be- rendezések ismerete alapján képes a rábízott mun- kát felmérni, és a lehetséges veszélyeket felismerni) vagy betanított személy (olyan személy, aki okta- tásban részesült a rábízott munkával és a gondatlan magatartás miatti lehetséges veszélyekkel kapcso- latban) üzemeltetheti. Kérjük, vegye figyelembe, hogy készülékeinket ren- deltetésük szerint nem kisipari, kéziipari vagy ipari használatra tervezték.

Gyártó: scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen Kedves Ügyfelünk! Sok örömet és sikert kívánunk új készüléke haszná- latához. Megjegyzés: E gép gyártója a hatályos termékfelelősségi törvény szerint nem felelős a gépen esett vagy a gép által oko- zott károkért a következő esetekben:

• szakszerűtlen kezelés,

• A kezelési utasítás gyelmen kívül hagyása

• Illetéktelen javítás.

• Nem eredeti pótalkatrészek beépítése és cseréje

• nem rendeltetésszerű használat

• A villamos berendezés működésképtelensége a villamos előírások és a VDE 0100, valamint a DIN 57113 / VDE 0113 előírásainak be nem tartása esetén Vegye gyelembe a következőket: A szerelés és üzembe helyezés előtt olvassa el a ke- zelési útmutató teljes szövegét. Kezelési útmutatónkból megismerheti készülékét, és elsajátíthatja a rendeltetésszerű használatához szük- séges ismereteket. A kezelési útmutató fontos információkat tartalmaz arról, hogyan dolgozhat a géppel biztonságosan, szakszerűen és gazdaságosan, hogyan előzheti meg a baleseteket, csökkentheti a javítási költségeket és az időkieséseket, és növelheti a gép megbízhatósá- gát és élettartamát. A jelen kezelési útmutató bizton- sági rendelkezésein túl feltétlenül tartsa be az orszá- gában a készülék üzemeltetésével kapcsolatosan érvényes előírásokat is. A szennyeződés és nedvesség ellen műanyag tokba csomagolt kezelési útmutatót tartsa a készülék köze- lében. Munkába állás előtt minden kezelő olvassa el, és gondosan tartsa be előírásait. A gépen csak olyan személyek dolgozhatnak, akiket betanítottak a készülék használatára, és megismer- tettek az előforduló veszélyforrásokkal. Tartsa be a kezelők minimális életkorára vonatkozó rendelkezést. A jelen kezelési útmutató biztonsági rendelkezésein és országában a készülék üzemeltetésére vonatkozó előírásokon túl feltétlenül tartsa be az azonos kiala- kítású gépek üzemeltetésére vonatkozó általánosan elismert műszaki szabályokat is. Nem vállalunk felelősséget az olyan balesetekért vagy károkért, amelyek azért keletkeznek, mert nem vették gyelembe a jelen útmutatót és a biztonsági utasításokat.www.scheppach.com

• Védje a szemét erre a célra készített védőüveggel (DIN 9-10 fok). Használjon kesztyűt és száraz, olaj- és zsírmentes védőruházatot, hogy ne érintkezzen a bőre a hegesztőív ultraibolya sugárzásával.

• Ne használja a hegesztőkészüléket csövek felol- vasztására. Vegye figyelembe!

• Az ív fénysugárzása károsíthatja a szemet és a bőr leégését okozhatja.

• Az ívhegesztés során szikrák és olvadt fémcsep- pek jönnek létre, a hegesztett munkadarab izzani kezd és viszonylag sokáig marad nagyon forró.

• Ívhegesztéskor olyan gőzök szabadulnak fel, ame- lyek esetleg károsak lehetnek. Bármely elektro- sokk lehet halálos.

• Ne közelítse meg a hegesztőívet közvetlenül 15 m-es körön belül.

• Védje magát (az Ön körül lévőket is) a hegesztőív esetlegesen káros hatásaitól.

• Figyelmeztetés: A hálózati csatlakozási feltételtől függően a hegesztőkészülék csatlakozási pontjá- ban zavarok keletkezhetnek a hálózatban más fo- gyasztók számára. Figyelem! Túlterhelt villamos hálózatok és áramkörök esetén hegesztés közben más fogyasztók számára zavarok merülhetnek fel. Kétség esetén kérjen tanácsot az áramszolgáltatótól. Az ívhegesztéskor fennálló veszélyforrások Ívhegesztéskor egy sor veszélyforrás merül fel. Ezét nagyon fontos a hegesztő számára, hogy figyelembe vegye a következő szabályokat, hogy ne veszélyez- tesse saját magát és másokat és elkerülje a személyi károkat és a készülék károsodását.

• A hálózati feszültség oldalán, például a kábeleken, dugaszokon, csatlakozóaljzatokon stb. munkálato- kat csak szakemberrel végeztessen. Ez fokozottan vonatkozik a köztes kábelek készítésére.

• Baleset esetén azonnal válassza le a hegesztő áramforrást a hálózatról.

• Ha elektromos érintési feszültség merül fel, akkor azonnal kapcsolja le a készüléket és ellenőriztesse szakemberrel.

• A hegesztőáram oldalán mindig ügyeljen a jó elekt- romos érintkezésre.

• Hegesztéskor mindkét kezén legyen szigetelt kesz- tyű. Ezek megvédenek az áramütéstől (hegesztő áramkör üresjárati feszültsége), a káros sugárzás- tól (hő és UV sugárzás), valamint az izzó fémtől és a fröcskölő salaktól.

• Viseljen erős, szigetelt lábbelit, a lábbelinek ned- vesség esetén is szigetelni kell. A félcipő nem al- kalmas, mert a leeső izzó fémcseppek égési sérü- léseket okoznak. A készülékre semmilyen garanciát nem vállalunk, ha kisipari, kéziipari vagy ipari, valamint ezekkel egyen- értékű tevékenységekhez használja.

5. Biztonsági utasítások

m FIGYELMEZTETÉS! Olvassa el az összes biz- tonsági utasítást, egyéb utasítást, ábrát és mű- szaki adatot, melyet az elektromos szerszámhoz mellékeltek. A következő útmutatások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérülé- seket okozhat. Feltétlenül ügyeljen a következőkre m FIGYELEM! A készüléket csak a jelen útmutatóban megadott ren- deltetésnek megfelelően használja. Jelen berendezés szakszerűtlen kezelése veszélyes lehet az emberekre, állatokra és értéktárgyakra. A berendezés felhasználója felel a saját és mások biz- tonságáért:

• Feltétlenül olvassa el jelen használati utasítást és vegye figyelembe az előírásokat.

• Javításokat vagy/és karbantartási munkálatokat csak szakképzett személyek végezhetnek.

• Csak a szállított elemekben található hegesztőve- zetékeket vagy a gyártó által ajánlott tartozékokat szabad használni.

• Gondoskodjon a készülék megfelelő ápolásáról

• A használat során a készüléket nem szabad be- korlátozni vagy közvetlenül a falhoz állítani, hogy mindig elegendő levegőt kapjon a nyílásokon ke- resztül. Bizonyosodjon meg arról, hogy a készülék megfelelően van csatlakoztatva a hálózatra. Kerül- je a hálózati kábel bármilyen húzásos terhelését. Húzza ki a készüléket a csatlakozóból, mielőtt máshol állítaná fel.

• Ügyeljen a hegesztőkábelek, az elektródafogó és a testcsipeszek állapotára, a szigetelésen és az áramot vezető alkatrészeken látható kopások ve- szélyes szituációkhoz vezethetnek, és ronthatják a hegesztés minőségét.

• Az ívhegesztés során szikrák, olvadt fémrészek és füst keletkezik, ezért ügyeljen a következőkre: Távolítson el minden éghető alkotóelemet és/vagy anyagot a munkaállomásról.

• Győződjön meg arról, hogy elégséges beáramló levegő áll rendelkezésre.

• Ne hegesszen olyan tartályokon, edényeken vagy csöveken, amelyek éghető folyadékot vagy gázo- kat tartalmaztak. Mindenféle közvetlen érintkezést kerüljön a hegesztő áramkörrel; az elektródafogó és a testcsipesz közötti üresjárati feszültség veszé- lyes lehet.

• Ne tárolja vagy használja a készüléket nedves vagy vizes környezetben, vagy esőbenwww.scheppach.com

• A hálózati csatlakozóaljzatok tápvezetékeit az elő- írásoknak megfelelően kell biztosítani. Tehát ezen előírások szerint csak a vezetékkeresztmetszetnek megfelelő biztosítékokat, ill. megszakítókat szabad használni. A túl nagy biztosíték kábeltüzet, ill. épü- lettűz miatti károkat okozhat.

• Ne használja a hegesztő berendezést esőben.

• Ne használja a hegesztő berendezést nedves kör- nyezetben.

• A hegesztő berendezést kizárólag vízszintes felü- letre állítsa le.

• A minimális környezeti hőmérséklet 20 °C-ban van megadva. A hegesztési idő magas hőmérséklet esetén csökkenhet. Áramütés veszélye A hegesztő elektródák okozta áramütés halálos le- het. Ne hegesszen esőben vagy hóban. Viseljen száraz szigetelő védőkesztyűt. Az elektródát soha ne fogja meg puszta kézzel. Ne viseljen nedves vagy sérült kesztyűt! A munkadarab elleni szigeteléssel védekezzen az áramütéssel szemben. Ne nyissa ki a berendezés házát. Hegesztő füstök általi veszély A hegesztési füstök belélegzése ártalmas lehet az egészségre. Ne tartsa a fejét a füstbe. A berendezést nyílt téren használja. Alkalmazzon elszívást a kelet- kező füst elszívására. Hegesztési szikrák általi veszély A hegesztési szikrák robbanást vagy égést okoz- hatnak. Tartsa távol az éghető anyagokat a hegesz- téstől. Ne hegesszen éghető anyagok közelében. A hegesztéskor keletkező szikrák tüzet okozhatnak. Tartson a közelben készenlétben tűzoltó készüléket és egy megfigyelő személyt, aki képes azonnal hasz- nálni azt. Ne hegesszen hordókon vagy egyéb zárt tartályokon. Kifejezetten a hegesztőálarcra vonatkozó bizton- sági utasítások

• Fényforrás (pl. öngyújtó) segítségével minden egyes hegesztési munka előtt győződjön meg róla, hogy a hegesztő álarc rendeltetésszerűen műkö- dik.

• A hegesztő szikrák sérülést okozhatnak a védőla- pon. A sérült vagy berepedt védőlapokat azonnal cserélje ki.

• A sérült, erősen szennyezett vagy szikrák által ká- rosított komponenseket azonnal cserélje ki.

• A készüléket csak a 16. életévüket betöltött szemé- lyek üzemeltethetik.

• Ismerkedjen meg a hegesztésre vonatkozó biz- tonsági előírásokkal. Ehhez vegye figyelembe a hegesztő berendezésre vonatkozó biztonsági uta- sításokat is.

• Viseljen megfelelő ruházatot, ne viseljen szinteti- kus ruhadarabokat.

• Ne nézzen védtelen szemmel a hegesztőívbe, csak DIN szerinti, előírásoknak megfelelő védőüveggel rendelkező hegesztő védőpajzsot használjon. A hegesztőív a fény- és hősugarakon kívül, amelyek elvakítanak, ill. égési sérüléseket okoznak, UV su- garakat is lead. Ez a láthatatlan ultraibolya sugár- zás nem megfelelő védelem esetén csak néhány órával később jelentkező, nagyon fájdalmas kötő- hártya-gyulladást okoz. Ezenkívül az UV sugárzás a védtelen testrészeken leégéshez hasonló hatást fejt ki.

• A hegesztőív közelében tartózkodó személyeknek és segítőknek is fel kell hívni a figyelmét a veszé- lyekre és el kell látni őket a szükséges védőesz- közökkel, és szükség esetén védőfalakat kell be- építeni.

• Hegesztéskor, főként kis helyiségekben gondos- kodni kell a megfelelő frisslevegő-ellátásról, mert füst és káros gázok keletkeznek.

• Az olyan tartályokon, amelyekben gázokat, üzem- anyagokat, ásványi olajokat vagy hasonlókat tárol- nak, még akkor sem szabad hegesztési munkála- tokat végezni, ha azok már régóta üresek, mert a maradékok miatt robbanásveszély áll fenn.

• A tűz- és robbanásveszélyes helyiségekben speci- ális előírások vannak érvényben.

• Az olyan hegesztett kötéseket, amelyek nagy igénybevételnek vannak kitéve és feltétlenül meg kell felelniük a biztonsági követelményeknek, csak speciálisan képzett és tanúsított hegesztők készít- hetik. Néhány példa: nyomás alatt álló kazánok, futósínek, vonószerkezetek stb.

• Az ívsugarak károsíthatják a szemet és megsért- hetik a bőrét. Viseljen kalapot és védőszemüvege.

• Viseljen hallásvédőt és magasan záródó inggallért.

• Viseljen hegesztő védősisakot és ügyeljen a meg- felelő szűrőbeállításokra.

• Viseljen teljes védőruházatot. m FIGYELEM

• Feltétlenül ügyelni kell arra, hogy a védővezető az elektromos berendezésekben vagy készülékekben gondatlanság esetén tönkremehet a hegesztőáram miatt, például a testcsipeszt a hegesztőkészülék házára helyezik, amely össze van kapcsolva az elektromos berendezés védővezetőjével. A he- gesztési munkálatokat védővezetős csatlakozás- sal rendelkező gépen végzik el. Tehát lehetséges hegeszteni a gépen anélkül, hogy felhelyeznék rá a testcsipeszt. Ebben az esetben a hegesztőáram a testcsipesztől a védővezetőn keresztül érkezik a géphez. A túl magas hegesztőáram következtében átolvadhat a védővezeték.www.scheppach.com

Hegesztés szűk helyeken Szűk helyeken végzett hegesztés esetén veszélyes mérgező gázok képződhetnek (fulladásveszély). Ki- zárólag abban az esetben szabad szűk helyeken hegeszteni, ha a hegesztő közvetlen közelében egy olyan szakképzett személy tartózkodik, aki szükség esetén be tud avatkozni. Ez esetben a hegesztési folyamat megkezdése előtt szakértőnek kell értéke- lést végeznie annak meghatározására, hogy mely lépések szükségesek a munka biztonságának meg- teremtéséhez, és hogy mely óvintézkedéseket kell a tényleges hegesztési folyamat során meghozni. Nyitott feszültségek összeadódása Amennyiben egyszerre egynél több hegesztő-áram- forrás üzemel, azok nyitott feszültségei összeadód- hatnak, és fokozott elektromos veszélyt jelenthetnek. A hegesztő-áramforrásokat úgy kell csatlakoztatni, hogy ennek veszélyét minimálisra csökkentsék. Az egyes hegesztő-áramforrásokat, külön vezérléseik- kel és csatlakozásaikkal, jól felismerhetően meg kell jelölni, hogy látható legyen, mi tartozik az hegesz- tő-áramkörökhöz. Vállhevederek használata Tilos hegeszteni, ha a hegesztő-áramforrást a testen hordják, pl. vállheveder segítségével. Ezáltal a következőket kell megakadályozni:

• Az egyensúly elvesztésének kockázatát, abban az esetben, ha a csatlakoztatott vezetékeket vagy tömlőket meghúzzák.

• Az elektromos áramütés fokozott kockázatát, mivel a hegesztő érintkezik a földdel, ha olyan I. osztályú hegesztő-áramforrást használ, amely készülékhá- za védővezetője által földelve van. Védőruházat

• Munka közben a hegesztőnek a teljes testén véde- nie kell magát a ruházatával és az arcvédőjével a sugárzás és a leégés ellen.

• Viseljen mindkét kezén megfelelő anyagból (bőr- ből) készült, hosszú szárú kesztyűt, melynek kifo- gástalan állapotban kell lenni.

• A ruházat szikrázás és égés elleni védelme érde- kében megfelelő kötényt kell viselni. Amennyiben a munka jellege, például fej fölötti hegesztés meg- követeli, akkor védőöltözéket és szükség esetén fejvédőt is viselni kell.

• Az alkalmazott védőruházatnak és az összes tarto- zéknak meg kell felelni az „Egyéni védőfelszerelés” című irányelvnek. Védelem a sugárzás és égési sérülés ellen

• A munkaállomáson „Vigyázat! Ne nézzen a láng- ba!” feliratú táblával kell felhívni a figyelmet a szem veszélyeztetésére. A munkaállomásokat lehetőség szerint úgy kell leárnyékolni, hogy a közelben talál- ható személyek védve legyenek.

• Hegesztéskor mindig helyezze fel a hegesztő álar- cot. Amennyiben nem használja, súlyos retinasérü- lést szenvedhet.

• A hegesztés során mindig viseljen védőruházatot.

• Soha ne használja a hegesztő álarcot védőlap nél- kül.

• A védőlapot a zavartalan látás és nem megerőltető munkavégzés érdekében mindig időben cserélje ki. Fokozott elektromos veszélyt jelentő környeze- tek Fokozott elektromos veszélyt jelentő környezetben történő hegesztés esetén a következő biztonsági uta- sításokat kell figyelembe venni: Fokozott elektromos veszélyt jelentő környezet pl. a következő helyeken található:

• Az olyan munkahelyeken, ahol a mozgástér kor- látozott és a hegesztőnek kényszertartásban (pl. térdelve, ülve, fekve) kell dolgoznia, és hozzáér az elektromosan vezető részekhez;

• Az olyan munkahelyeken, amelyek teljesen vagy részben vezetik az áramot, és azokon, ahol foko- zott veszély áll fen, a hegesztő általi elkerülhető vagy véletlen megérintés által;

• A vizes, nedves vagy forró munkahelyeken, ahol a levegő páratartalma vagy az izzadság nagymér- tékben csökkenti az emberi bőr ellenállását és a védőfelszerelés szigetelőképességét. Akár egy fém létra vagy állvány is teremthet fokozott elektromos veszélyt jelentő környezetet. Ilyen környezetben szigetelt alátéteket és elválasz- tókat, bőrből vagy egyéb szigetelő anyagból készült hosszú szárú kesztyűt és fejfedőt kell használni a test a földdel szemben való szigetelése érdekében. A hegesztő áramkörnek a munkaterületen, ill. az elekt- romosan vezető felületeken és a hegesztő számára elérhető távolságon kívül kell elhelyezkednie. Hibaáram-védőkapcsoló alkalmazható a meghibáso- dás esetén bekövetkező áramütéssel szembeni to- vábbi védelemként, amelyet 30 mA-nál nem nagyobb szivárgó áram mellett üzemeltetnek, és valamennyi, közelben lévő hálózatra csatlakoztatott berendezést ellát. A hibaáram-védőkapcsolónak minden áramtí- pusnak meg kell felelnie. A hegesztő-áramforrás, illetve a hegesztő-áram- kör (pl. vészleállító berendezés) gyors elektromos leválasztását lehetővé tevő eszközöket elérhető kö- zelségben kell tartani. A hegesztő berendezések elektromosan veszélyes körülmények között való használata esetén a hegesztő berendezés kimene- ti feszültsége üresjáratban nem haladhatja meg a 113 V-ot (csúcsérték). Ez a hegesztő berendezés a kimeneti feszültség alapján ezekben a helyzetekben használható.www.scheppach.com

Az illetéktelen személyeket távol kell tartani a he- gesztési munkálatoktól

• A helyhez kötött munkaállomások közvetlen köze- lében ne legyenek a falak világos színűek és fénye- sek. Az ablakokat legalább fejmagasságig kell biz- tosítani a sugarak átengedése vagy visszaverése ellen, például a megfelelő festéssel. EMC készülékosztályozás FIGYELEM! Ez az A-osztályú készülék nem használható lakóövezetekben, ahol az áramellátás kisfeszültségű közüzemi hálózaton keresztül történik. Mind a vezetékes, mind a kisugárzott rádiófrekvenciás zavarok megnehezít- hetik az elektromágneses összeférhetőség biztosítá- sát ezeken a területeken. Ha a hegesztő berendezés be is tartja a szabvány szerinti emissziós határértékeket, az ívhegesztő be- rendezések elektromágneses zavart okozhatnak az arra érzékeny berendezésekben és eszközökben. Az olyan üzemzavarok esetén, amelyek az ívhegesztés során következnek be, a felhasználó a felelős, ezért megfelelő védelmi intézkedéseket kell alkalmaznia. Ez esetben a felhasználónak különösen a következő- ket kell figyelembe venni:

• Hálózati, vezérlő, jeladó és telekommunikációs ve- zetékek

• Számítógépek és egyéb mikroprocesszorral vezé- relt

• TV, rádió és egyéb lejátszó készülékek

• Elektronikus és elektromos biztonsági berendezé- sek

• Szívritmusszabályozóval vagy hallókészülékkel élő személyek

• Mérő és kalibráló berendezések

• A közelben lévő egyéb berendezések zavartűrése

• A napszak, amelyben a hegesztési munkákat el- végzik. Az esetleges interferencia sugárzás csökkenté- se érdekében javasoljuk:

• Helyesen állítsa be és üzemeltesse a hegesztő berendezést, hogy minimálisra csökkenthesse az esetleges zavart okozó sugárzásokat.

• A hegesztő berendezést rendszeresen karban kell tartani, jól ápolt állapotát meg kell őrizni.

• A hegesztő vezetékeket teljesen le kell tekercsel- ni, és lehetőség szerint párhuzamosan kell a pad- lón elvezetni.

• Az interferencia sugárzás által veszélyeztetett ké- szülékeket és berendezéseket lehetőség szerint el kell távolítani a hegesztés területéről vagy szigete- léssel kell ellátni azokat.

• Elektromágneses szűrő használata, amely csök- kenti az elektromágneses zavarokat. Általános biztonsági intézkedések A felhasználó felel azért, hogy a készüléket a gyártó adatai szerint szakszerűen telepítsék és használják. Amennyiben elektromágneses zavarokat észlelnek, akkor a felhasználó felelőssége, hogy azokat a fen- tebb a „Fontos megjegyzés az elektromos bekötéssel kapcsolatban” pontban megnevezett műszaki segéd- eszközökkel hárítsák el. m FIGYELMEZTETÉS! Ez az elektromos szerszám üzem közben elektromágneses mezőt hoz létre. Ez a mező bizonyos körülmények között negatív hatással lehet az aktív vagy passzív orvosi implantátumokra. A komoly és súlyos sérülések kockázatának elkerülése érdekében javasoljuk, hogy az orvosi implantátum- mal rendelkező személyek az elektromos szerszám használata előtt keressék fel orvosukat és implantá- tumuk gyártóját.

Hálózati csatlakozás 230 V~ 50 Hz Hegesztőáram 10 - 130 A X bekapcsolási idő 25% 130 A 60% 85 A 100% 65 A Az áramforrás energiahatékony- sága 86 % Üresjárati feszültség 85 V Teljesítményfelvétel üresjáraton 0 W Tömeg 5,3 kg A műszaki változtatás jogát fenntartjuk!

• Nyissa ki a csomagolást, és óvatosan vegye ki a készüléket.

• Távolítsa el a csomagolóanyagot, valamint a cso- magolási/szállítási biztosítékokat (ha vannak).

• Ellenőrizze, hogy hiánytalan-e a szállítmány.

• Ellenőrizze a készülék és a tartozékok szállításból eredő sérüléseit.

• Lehetőség szerint a jótállási idő leteltéig őrizze meg a csomagolást. m FIGYELEM! A készülék és a csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek a műanyag zacs- kókkal, fóliákkal és apró részekkel játsszanak! Lenyelés és fulladás veszélye áll fenn!www.scheppach.com

8. Felépítés / az üzembe helyezés

előtt Hordozó heveder felszerelése (B ábra) Helyezze fel a hordozó hevedert (11) az ábra (B) sze- rint. Szerelje fel a hegesztő álarcot (C + D ábra) Szerelje fel a (14) fogantyút a (13) hegesztő álarcra, ahogy a D ábra mutatja. Szerelje fel a (15) védőüveget a (13) hegesztő álarc- ra, ahogy a D ábra mutatja. Ezután hajtsa össze a hegesztőpajzs három oldalát. A két oldalrészt egy-egy nyomógomb köti össze a fel- ső résszel. Üzembe helyezés előtt Csatlakoztatás a tápvezetékre A hálózati kábel (8) tápvezetékre történő csatlakozta- tása előtt ellenőrizze, hogy a típustábla adatai meg- egyeznek-e a rendelkezésre álló tápvezeték értékei- vel. Csak megfelelően telepített védőérintkezővel ellátott, legalább 16A-re biztosított csatlakozóaljzathoz csat- lakoztassa a gépet. Veszély! A hálózati csatlakozót csak villamossági szakember cserélheti ki. A hegesztőkábelek csatlakoztatása (E ábra) Veszély! A hegesztőkábelek (9+10) csatlakoztatási munkálatait csak akkor szabad elvégezni, ha a ké- szüléket leválasztották a csatlakozóaljzatról! Csatlakoztassa a hegesztőkábeleket az E ábra sze- rint. Ehhez kösse össze az elektródatartó (9) és a testcsi- pesz (10) két dugós csatlakozóját a megfelelő gyors- csatlakozókkal (6/7), és reteszelje a dugós csatlako- zókat oly módon, hogy elfordítja azokat az óramutató járásával megegyező irányba. Az elektródatartó (9) kábelét alapesetben a pozitív pólusra (6) kell csatla- koztatni, és a testcsipesz (10) kábelét a negatív pó- lusra (7). A hegesztés előkészületei A testcsipeszt (10) közvetlenül a hegesztendő mun- kadarabra vagy az alátétre kell rögzíteni, amelyre a hegesztendő munkadarabot helyezik. Figyelem! Gondoskodjon arról, hogy legyen közvet- len érintkezés a hegesztendő munkadarabbal. Ezért kerülje a lakkozott felületeket és / vagy szigetelőanya- gokat. Az elektródatartó kábel végén egy speciális kapocs található, amely az elektróda beszorítására szolgál. Hegesztés közben mindig használni kell a hegesztő védőpajzsot. Ez védi a szemet a hegesztőív által kibocsátott fény- sugárzástól, mégis lehetővé teszi a hegesztendő anyag pontos megfigyelését.

Be-/kikapcsolás (A ábra) Az (1) főkapcsoló „I” helyzetbe állításával kapcsolja be a készüléket. A működés (4) ellenőrzőlámpája vi- lágítani kezd. Az (1) főkapcsoló „0” helyzetbe állításá- val kapcsolja ki a készüléket. A működés (4) ellenőr- zőlámpája kialszik. Hegesztés (A + E ábra) Alakítson ki minden elektromos csatlakozást az áramellátáshoz és a hegesztő áramkörhöz. A leg- több bevonatos elektródát a pozitív pólusra kell csat- lakoztatni. Azonban van néhány olyan elektródafajta is, amelyeket a pozitív pólusra kell csatlakoztatni. Az elektródafajta és a megfelelő polaritás vonatkozásá- ban kövesse a gyártó adatait. Illessze a hegesztő- kábelt (9/10) a gyorscsatlakozókra (6/7) a megfelelő módon. Ezután rögzítse az elektróda bevonat nélküli végét az elektródatartóban (9), majd kösse össze a test- csipeszt (10) a hegesztendő munkadarabbal. Ennek során ügyeljen arra, hogy jó legyen az elektromos érintkezés. Kapcsolja be a készüléket, és állítsa be a hegesztőáramot az alkalmazott elektródának meg- felelően a potenciométeren (2). Tartsa a védőpajzsot az arca elé és dörgölje az elektróda csúcsát a he- gesztendő munkadarabnak oly módon, mint amikor a gyufa meggyújtásához szükséges mozdulatot végzi. Ez a legjobb módszer a hegesztőív meggyújtásához. Tesztelje egy mintadarabon, hogy megfelelő elektró- dát és áramerősséget választott-e. Megjegyzés: A beállítandó hegesztőáramot az elektróda átmérőjétől függően a következő táblázat alapján kell megállapítani. Elektróda Ø (mm) Hegesztőáram (A) 1,6 40 - 50 A 2 40 - 80 A 2,5 60 - 110 A 3,2 80 - 130 A 4,0 120 - 160 A Megjegyzés! Ne pettyezze az elektródával a munkadarabot, ez ká- rokat okozhat és megnehezítheti az ív meggyújtását. Amint az ív meggyulladt, próbáljon az alkalmazott elektródaátmérőnek megfelelő távolságot tartani a munkadarabtól. Hegesztés közben lehetőség szerint maradjon állandó a távolság. Az elektróda dőlése 20/30 fok legyen a munkavégzés irányába.www.scheppach.com

• A hálózati feszültség értéke 230 V váltóáram le- gyen.

• A legfeljebb 25 m hosszú hosszabbító vezeték leg- alább 2,5 négyzetmilliméter keresztmetszettel kell rendelkezzen. A csatlakoztatásokat és az elektromos szerelvényen végzett javításokat csak villanyszerelő hajthatja vég- re. Információ kérése esetén a következő adatokat ad- ja meg:

• A gép típustáblájának adatai

11. Karbantartás és tisztítás

Veszély! Minden tisztítási munkálat előtt húzza ki a hálózati csatlakozódugót. Megjegyzés: Az üzemzavarmentes működés, illetve a biztonsági követelmények betartásáért a hegesz- tő berendezést rendszeresen karban kell tartani és korszerűsíteni kell. A szakszerűtlen és helytelen üze- meltetés a készülék meghibásodását és károsodását okozhatja.

• Mielőtt a hegesztő berendezés tisztítását megkez- dené, húzza ki a hálózati kábelt 8 a csatlakozóal- jzatból, hogy a készüléket biztonságosan leválasz- sza az áramkörről.

• Rendszeresen tisztítsa meg kívülről a hegesztő berendezést, illetve annak tartozékait. Levegővel, tisztítókóccal vagy kefével távolítsa el a szennye- ződést és port. Megjegyzés: A következő karbantartási munkálato- kat csak villamossági szakember végezheti el!

• Az áramszabályozót, a földelő berendezést, a bel- ső vezetékeket, a hegesztőpisztoly csatlakozóbe- rendezését és beállító csavarjait rendszeresen karban kell tartani. Húzza meg újra a kilazult csa- varokat, és cserélje ki az elrozsdásodott csavaro- kat (M4 x 10 pótcsavarok minden barkácsboltban beszerezhetők).

• Rendszeresen ellenőrizze a hegesztő berendezés szigetelő ellenállásait. Ehhez használja a megfele- lő mérőeszközt.

• A készülék komponenseinek meghibásodása vagy szükséges cseréje esetén, kérjük, forduljon az ille- tékes szakszemélyzethez. Szervizinformációk Vegye gyelembe, hogy ennél a terméknél a követ- kező alkatrészek használati vagy természetes kopás- nak kitett elemek, illetve a következő alkatrészekre használati anyagokként van szükség. Kopásnak kitett alkatrészek*: elektródatartó, testcsi- pesz Az elhasznált elektróda eltávolításához vagy az ép- pen hegesztett darabok mozgatásához mindig hasz- náljon fogót. Ügyeljen arra, hogy hegesztés után az elektródatartót (9) mindig szigetelt felületre helyezze le. A revét csak lehűlés után szabad eltávolítani a var- ratról. Ha a hegesztést egy megszakított hegesztési varraton folytatja, akkor először távolítsa el a revét az illesztési helyről. Túlhevülés elleni védelem A hegesztőkészülék túlhevülés elleni védelemmel rendelkezik, amely a hegesztőtrafót védi a túlhevü- léstől. Amennyiben működésbe lép a túlhevülés el- leni védelem, akkor világít a készüléken az ellenőrző lámpa (5). Hagyja lehűlni egy ideig a hegesztőkészü- léket. A hálózati csatlakozóvezeték cseréje Veszély! Ha megsérül a készülék hálózati csatlakozóvezetéke, akkor a veszélyek elkerülése érdekében a gyártóval, annak ügyfélszolgálatával, vagy hasonló képesítés- sel rendelkező szakemberrel cseréltesse ki.

10. Elektromos csatlakoztatás

Az ügyfél által biztosított hálózati csatlakozás- nak, valamint az alkalmazott hosszabbító veze- téknek meg kell felelnie ezen előírásoknak. Sérült elektromos csatlakozóvezetékek Az elektromos csatlakozóvezetékeken gyakran sé- rült a szigetelés. Ennek okai a következők:

• Megnyomódások, ha a csatlakozóvezetékeket ab- lak- vagy ajtónyílásokon vezeti át.

• Megtörések, amikor szakszerűtlenül vezetik vagy rögzítik a csatlakozóvezetéket.

• Elnyíródások, amikor áthajtanak a csatlakozóve- zetéken.

• A szigetelés sérülései, amikor a vezetéket kirántják a konnektorból.

• Repedések a szigetelés elöregedése miatt. Az ilyen sérült elektromos csatlakozóvezetékek nem használhatók, és a szigetelés sérülései miatt élet- veszélyesek. Rendszeresen ellenőrizze az elektromos csatlako- zóvezetékek sérüléseit. Ügyeljen arra, hogy a csat- lakozóvezeték az ellenőrzéskor ne legyen az áram- hálózatra csatlakoztatva. Az elektromos csatlakozóvezetékeknek meg kell fe- lelniük a vonatkozó VDE- és DIN-előírásoknak. Csak H05RR-F jelölésű csatlakozóvezetékeket használ- jon. A csatlakozókábelen kötelező a nyomtatott tí- pusmegnevezés megléte.www.scheppach.com

A használt berendezések gyűjtőhelyeivel kapcso- latban a városvezetésnél, a helyi közterület-fenntar- tónál, az elektromos és elektronikus berendezések hivatalos gyűjtőhelyén vagy a hulladékszállító válla- latnál érdeklődhet.

• nem szerepel kötelezően a szállított elemek között!

Az egyszerű szállítás érdekében akassza a hegesz- tőkészüléket a vállára a mellékelt hordozó heveder- rel, vagy csak egyszerűen fogja meg a szállítási fo- gantyúnál.

A készüléket és tartozékait sötét, száraz és fagymen- tes helyen, gyermektől elzárva tárolja. Az optimális tárolási hőmérséklet 5 ˚C és 30 ˚C között van. Az elektromos szerszámot az eredeti csomagolásában tárolja. Letakarással védje az elektromos szerszámot a por- tól és a nedvességtől. Tartsa a használati utasítást az elektromos szerszámon.

14. Ártalmatlanítás és újrahasznosítás

A készülék olyan csomagolásban található, amely megakadályozza a szállítás közbeni sérüléseket. Ez a csomagolás nyersanyag, így újra felhasználható vagy a nyers- anyag-körforgásba visszaforgatható. A ké- szülék és annak tartozékai különböző anyagokból állnak, pl. fémből és műanyagokból. Ne dobja az ele- meket a háztartási hulladékba, tűzbe vagy vízbe. Az elemeket gyűjtse össze, hasznosítsa újra, vagy ke- zelje környezetbarát módon. A hibás alkotóelemeket juttassa el az újrahasznosító helyekre. Érdeklődjön a szakkereskedésben vagy a helyi önkormányzatnál! Ne dobja a használt berendezéseket a háztartási hulladékba! Ez a szimbólum arra hívja fel a gyelmet, hogy a terméket az elektromos és elektronikus be- rendezések hulladékairól szóló irányelv (2012/19/EU) és a nemzeti törvények értelmé- ben nem szabad a háztartási hulladékba dobni. Ezt a terméket egy erre alkalmas gyűjtőhelyen kell lead- ni. Ez történhet például egy hasonló termék vásár- lásakor történő visszaadással vagy az elektromos és elektronikus berendezések hulladékait újrahasz- nosító hivatalos gyűjtőhelyen történő leadással. A használt berendezések szakszerűtlen kezelése a használt elektromos és elektronikai berendezések- ben gyakran megtalálható potenciálisan veszélyes anyagok miatt negatív hatással lehet a környezetre és az emberek egészségére. Ezen termék szaksze- rű ártalmatlanításával ráadásul a természeti erőfor- rások hatékony használatához is hozzájárul.www.scheppach.com

A következő táblázat bemutatja a hibák tüneteit, és ismerteti azok elhárításának módját arra az esetre, ha az Ön által vásárolt gép nem működne megfelelően. Ha a problémát ezzel nem sikerül lokalizálni és orvosolni, forduljon az illetékes szervizhez. Üzemzavar Lehetséges ok Megoldás Nem kapcsolható be a gép Nincs hálózati feszültség Ellenőrizze a csatlakozóaljzatot, a hálózati kábelt, a kábeleket, a hálózati csatlakozót; Szükség esetén javíttassa meg villamossági szakemberrel. A főbiztosíték kioldott Ellenőrizze a főbiztosítékot A be-/kikapcsoló gomb hibás Javíttassa meg az ügyfélszolgálattal A motor meghibásodott Javíttassa meg az ügyfélszolgálattal Nincs gyújtószikra Nincs testcsipesz csatlakoztatva a készülékhez / A testcsipesz nem a munkadarabon van elhelyezve Csatlakoztasson testcsipeszt a hegesztőké- szülékhez / A testcsipeszt a munkadarabon helyezze elwww.scheppach.com
