Markė	Scheppach
Modelis	WSE860
Produkto tipas	Lankinis suvirinimo aparatas su padengtais elektrodais
Maitinimo įtampa	230 V~ 50 Hz
Suvirinimo srovė	10 - 130 A
Tuščiosios eigos įtampa	85 V
Darbo ciklas	25% @ 160 A, 60% @ 100 A, 100% @ 80 A
Naudingumo koeficientas	86%
Svoris	5,3 kg
Apsaugos klasė	IP21S
Izoliacijos klasė	B
Taikomas standartas	EN 60974-1
Srovės tipas	Nuolatinė srovė (DC)
Apsauga	Terminė apsauga nuo perkaitimo
Aušinimas	Įmontuotas ventiliatorius
Pridedami priedai	Elektrodo laikiklio kabelis, masės kabelis, suvirinimo kaukė, šepetys/plaktukas, elektrodai (3 vnt.), transportavimo diržas
Suvirinamos medžiagos	Plienas, nerūdijantis plienas, varis, aliuminis, titanas
Transportavimas	Transportavimo diržas
Priežiūra	Reguliarus išorinis valymas, kabelių patikra
Sauga	Apsauga nuo elektros smūgio, privaloma apsauginė įranga
Dėvimosios dalys	Elektrodo laikiklis, įžeminimo gnybtai
Garantija	Teisinė garantija
Šaltinio tipas	Vienfazis dažnio keitiklis-transformatorius-lygintuvas

Dažnai užduodami klausimai - WSE860 SCHEPPACH

Kaip prijungti suvirinimo kabelius?

Prijunkite suvirinimo kabelius (elektrodo laikiklio kabelį ir masės gnybtą) prie atitinkamų greitojo jungimo jungčių: elektrodo laikiklio kabelis paprastai jungiamas prie teigiamojo (+) poliaus, o masės gnybtas prie neigiamojo (-) poliaus. Užfiksuokite kištuką pasukdami pagal laikrodžio rodyklę. Prieš jungdami įsitikinkite, kad prietaisas yra atjungtas nuo elektros tinklo.

Kokia yra teisinga elektrodų poliškumas?

Dauguma padengtų elektrodų jungiami prie teigiamojo poliaus. Tačiau kai kuriems tipams reikia neigiamojo poliaus. Visada vadovaukitės elektrodų gamintojo nurodymais dėl tinkamo poliškumo.

Ką daryti, jei mašina neįsijungia?

Pirmiausia patikrinkite tinklo įtampą ir elektros lizdą. Patikrinkite pagrindinį saugiklį. Jei problema išlieka, gali būti sugedęs jungiklis ar variklis; kreipkitės į klientų aptarnavimo tarnybą dėl remonto.

Kaip nustatyti suvirinimo srovę?

Naudokite priekiniame skydelyje esantį potenciometrą (2), kad sureguliuotumėte suvirinimo srovę pagal elektrodą ir metalo storį. Instrukcijoje pateiktoje lentelėje nurodomos orientacinės vertės (pvz., 2,5 mm elektrodui nustatykite nuo 60 iki 110 A).

Ką reiškia perkaitimo indikatorius?

Terminės apsaugos indikatorius užsidega, kai prietaisas perkaista. Palikite jį atvėsti kelias minutes; indikatorius užges automatiškai. Venkite viršyti rekomenduojamą darbo ciklą.

Ar galima suvirinti lietuje?

Ne, griežtai draudžiama naudoti prietaisą lietuje ar drėgnoje aplinkoje dėl elektros smūgio pavojaus. Visada naudokite prietaisą sausoje ir nuo oro sąlygų apsaugotoje vietoje.

Kaip prižiūrėti prietaisą?

Prieš valydami visada atjunkite prietaisą nuo elektros tinklo. Išorę valykite suslėgtu oru arba šepečiu. Reguliariai tikrinkite kabelių ir jungčių būklę. Vidaus remontą turi atlikti kvalifikuotas personalas.

Kur galiu rasti atsarginių dalių?

Dėvimosios dalys, tokios kaip elektrodo laikiklis ir įžeminimo gnybtai, yra prieinamos techninės įrangos parduotuvėse (varžtai M4 x 10). Dėl kitų dalių kreipkitės į Scheppach aptarnavimo po pardavimo tarnybą.

Kokius elektrodų tipus naudoti?

Prietaisas priima padengtus elektrodus, kurių skersmuo nuo 1,6 iki 4,0 mm. Naudokite elektrodus, pritaikytus suvirinamam metalui: plienui, nerūdijančiam plienui ir kt. Laikykitės gamintojo rekomendacijų dėl srovės ir poliškumo.

Kokios yra pagrindinės saugos priemonės?

Visada dėvėkite suvirinimo kaukę su apsauginiu stiklu DIN 9-10, sausas izoliacines pirštines, medvilninius drabužius ir uždarus batus. Pašalinkite degias medžiagas, užtikrinkite pakankamą vėdinimą ir niekada nelieskite elektrodo plikomis rankomis. Prieš naudodami perskaitykite visą instrukciją.

NAUDOJIMO INSTRUKCIJA WSE860 SCHEPPACH

Simbolių ant įrenginio aiškinimas

Šiame žinyne naudojami simboliai turi atkreipti Jūsų dėmesį į galimą riziką. Saugos simboliai ir juos lydintys paaiškinimai turi būti tiksliai suprasti. Patys įspėjimai rizikos nepašalina ir negali pakeisti tinkamų nelaimingų atsitikimų prevencijos priemonių.

	Prieš eksploatacijos pradžią perskaitykite naudojimo instrukciją ir saugos nurodymus bei jų laikykitės!
EN 60974-1	Rankinio lankinio suvirinimo aparatų su ribota jjungimo trukme Europos standartas.
	Vienfazis statinis dažnio keitiklis – transformatorius – lygintuvas
	Rankinio lankinio suvirinimo su glaistytuoju elektrodu simbolis
	Nuolatinė srovė
	Tinka virinti, kai elektra kelia didelį pavojų
	Tinklo įėjimas; fazių skaičius ir kintamosios srovės simbolis bei skaičiuotinė dažnio vertė
U0	Vardinė tuščiosios eigos įtampa
U1	Tinklo įtampa
X	Ijungimo trukmė
I2	Suvirinimo srovė
U2	Suvirinimo įtampa [V]
Imaks.	Didžiausioji tinklo srovės skaičiuotinė vertė
Ief.	Didžiausiosios tinklo srovės efektinė vertė [A]
IP21 S	Apsaugos laipsnis
B	Izoliacijos klasė
	Atsargiai! Elektros smūgio pavojus!
	Suvirinimo elektrodo sukeltas elektros smūgis gali būti mirtinas
	Įkvėpus suvirinimo dūmų, gali kilti pavojus sveikatai.
	Elektromagnetiniai laukai gali sutrikdyti širdies stimuliatorių veikimą.
	Suvirinant susidariusios kibirkštys gali sukelti sprogimą arba gaisrą.
	Elektros lanko spinduliai gali sužaloti akis ir pažeisti odą.
	Nenaudokite aparato lauke ir niekada lyjant lietui.
Δ Dėmesiol	Su Jūsų sauga susijusias vietas mes pažymėjome šiuo ženklu

Turinys:

1. |vadas.... 100
2. Irenginio aprašymas.... 100
3. Komplektacija....100
4. Naudojimas pagal paskirtj....100
5. Saugos nurodymai 101
6. Techniniai duomenys....104
7. Išpakavimas 104
8. Surinkimas / prieš eksploatacijos pradžia.... 104
9. Paleidimas....105
10. Elektros prijungimas.... 105
11. Techninė priežiūra ir valymas 106
12. Transportavimas.... 106
13. Laikymas....106
14. Utilizavimas ir pakartotinis atgavimas.... 106
15. Sutrikimų šalinimas 107

Puslapis:

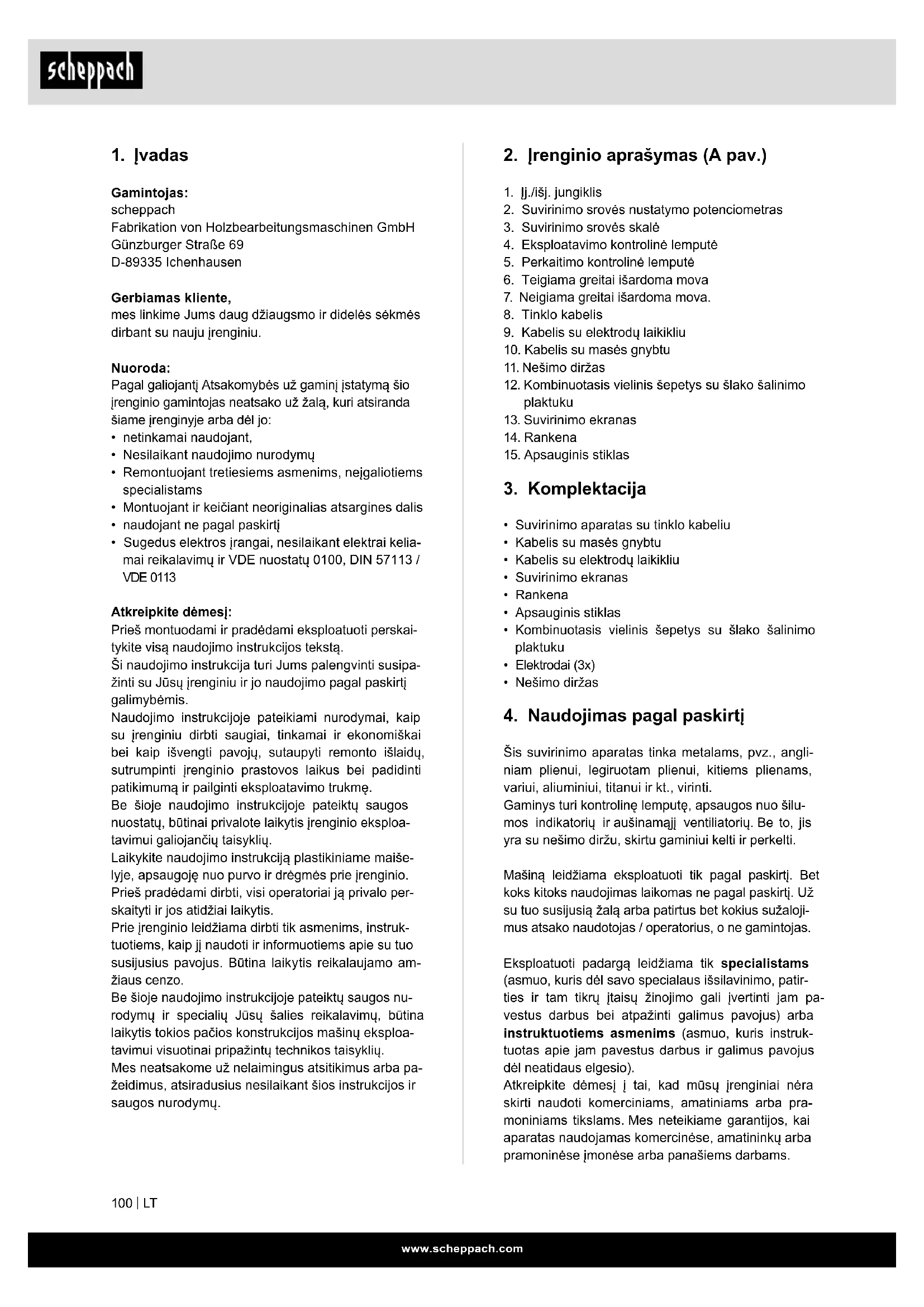

1. Ivadas

Gamintojas:

scheppach

mes linkime Jums daug džiaugsmo ir didelės sėkmės dirbant su nauju įrenginiu.

Nuoroda:

Pagal galiojanti Atsakomybės už gaminį įstatymą šio įrenginio gamintojas neatsako už žalą, kuri atsiranda šiame įrenginyje arba dėl jo:

• netinkamai naudojant,
- Nesilaikant naudojimo nurodymų
- Remontuojant tretiesiems asmenims, nejgaliotiems specialistams
- Montuojant ir keičiant neoriginalias atsargines dalis
- naudojant ne pagal paskirtj
- Sugedus elektros įrangai, nesilaikant elektrai kelia-mai reikalavimų ir VDE nuostatų 0100, DIN 57113 / VDE 0113

Atkreipkite dèmesj:

Prieš montuodami ir pradėdami eksploatuoti perskai-tykite visą naudojimo instrukcijos tekstą.

Ši naudojimo instrukcija turi Jums palengvinti susipažinti su Jūsų įrenginiu ir jo naudojimo pagal paskirtį galimybėmis.

Naudojimo instrukcijoje pateikiami nurodymai, kaip su jrenginiu dirbti saugiai, tinkamai ir ekonomiškai bei kaip išvengti pavojų, sutaupyti remonto išlaidų, sutrumpinti jrenginio prastovos laikus bei padidinti patikimumą ir pailginti eksploatavimo trukmę.

Be šioje naudojimo instrukcijoje pateiktų saugos nuostatų, būtinai privalote laikytis įrenginio eksploatavimui galiojančių taisyklių.

Laikykite naudojimo instrukciją plastikiniame maišelyje, apsaugoję nuo purvo ir drėgmės prie įrenginio.

Prieš pradėdami dirbti, visi operatoriai ją privalo perskaityti ir jos atidžiai laikytis.

Prie jrenginio leidžiama dirbti tik asmenims, instruktuotiems, kaip jj naudoti ir informuotiems apie su tuo susijusius pavojus. Būtina laikytis reikalaujamo amžiaus cenzo.

Be šioje naudojimo instrukcijoje pateiktų saugos nu-rodymų ir specialių Jūsų šalies reikalavimų, būtina laikytis tokios pačios konstrukcijos mašinų eksploatavimui visuotinai pripažintų technikos taisyklių.

Mes neatsakome už nelaimingus atsitikimus arba pažeidimus, atsiradusius nesilaikant šios instrukcijos ir saugos nurodymų.

2. Irenginio aprašymas (A pav.)

1. lj./išj. jungiklis
2. Suvirinimo srovės nustatymo potenciometras
3. Suvirinimo srovės skalė
4. Eksploatavimo kontrolinė lemputė
5. Perkaitimo kontrolinė lemputė
6. Teigiama greitai išardoma mova
7. Neigiama greitai išardoma mova.
8. Tinklo kabelis
9. Kabelis su elektrodų laikikliu
10. Kabelis su masès gnybtu
11. Nešimo diržas
12. Kombinuotasis vielinis šepetys su šlako šalinimo plaktuku
13. Suvirinimo ekranas
14. Rankena
15. Apsauginis stiklas

3. Komplektacija

• Suvirinimo aparatas su tinklo kabeliu
  • Kabelis su masès gnybtu
  • Kabelis su elektrodų laikikliu
• Suvirinimo ekranas
• Rankena
• Apsauginis stiklas
• Kombinuotasis vielinis šepetys su šlako šalinimo plaktuku
• Elektrodai (3x)
• Nešimo diržas

4. Naudojimas pagal paskirtj

Šis suvirinimo aparatas tinka metalams, pvz., angli-niam plienui, legiruotam plienui, kitiems plienams, variui, aliuminiui, titanui ir kt., virinti.

Gaminys turi kontrolinę lemputę, apsaugos nuo šilumos indikatorių ir aušinamąjį ventiliatorių. Be to, jis yra su nešimo diržu, skirtu gaminiui kelti ir perkelti.

Mašiną leidžiama eksploatuoti tik pagal paskirtį. Bet koks kitoks naudojimas laikomas ne pagal paskirtį. Už su tuo susijusią żalą arba patirtus bet kokius sužalojimus atsako naudotojas / operatorius, o ne gamintojas.

Eksploatuoti padargą leidžiama tik specialistams (asmuo, kuris dėl savo specialaus išsilavinimo, patirties ir tam tikrų įtaisų žinojimo gali įvertinti jam pavestus darbus bei atpažinti galimus pavojus) arba instruktuotiems asmenims (asmuo, kuris instruktuotas apie jam pavestus darbus ir galimus pavojus dėl neatidaus elgesio).

Atkreipkite dėmesį į tai, kad mūsų įrenginiai nėra skirti naudoti komerciniams, amatiniams arba pramoniniams tikslams. Mes neteikiame garantijos, kai aparatas naudojamas komercinėse, amatininkų arba pramoninėse įmonėse arba panašiems darbams.

5. Saugos nurodymai

⚠️ ISPĖJIMASI Perskaitykite visas šiam elektriniam įrankiui taikomus saugos nurodymus, instrukcijas, iliustracijas ir techninius duomenis.

Netinkamai laikantis saugos nuorodu ir nurodymu, galima patirti elektros smūgj, gali kilti gaisras ir (arba) galima sunkiai susižaloti.

Būtinai atsižvelkite

⚠ DÈMESIO!

Naudokite jrenginj tik pagal šioje instrukcijoje nurodyta paskirtj.

Netinkamai valdant ši jrenginj, gali kilti pavojus asmenims, gyvūnams ir daiktams. jrenginio naudotojas atsakingas už savo ir kitų asmenų saugą:

• Būtinai perskaitykite šiuos naudojimo nurodymus ir laikykitės reikalavimų.
• Remonto ir (arba) techninės priežiūros darbus leidžiama atlikti tik kvalifikuotiems asmenims.
• Leidžiama naudoti tik komplektacijoje esančius suvirinimo laidus arba gamintojo rekomenduojamus priedus.
• Pasirūpinkite tinkama jrenginio priežiūra.
• Veikimo laikotarpiu jrenginys neturėtų stovėti ribotos erdvės vietose arba iš karto prie sienos, kad pro angas visada patektų pakankamai oro. Įsitikinkite, kad jrenginys tinkamai prijungtas prie tinklo. Stenkitės netempti tinklo kabelio. Jei jrenginį norite pastatyti į kitą vieta, jį atjunkite nuo tinklo.
• Atkreipkite dėmesį suvirinimo kabelių, elektrodų replių ir masės gnybtų būklę. Dėl izoliacijos ir elektros srove tiekiančių dalių susidėvėjimo galima pavojinga situacija ir gali pablogėti suvirinimo darbo kokybė.
• Vykstant lankiniam suvirinimui, susidaro kibirkščių, išsilydo metalinės dalys ir atsiranda dūmų, todėl atkreipkit dėmesį: Iš darbo vietos pašalinkite visas degias medžiagas.
• Isitikinkite, kad tiekiama pakankamai oro.
• Nevirinkite rezervuarų, indų arba vamzdžių, kuriuose buvo degių skysčių arba dujų. Venkite bet kokio tiesioginio sąlyčio su suvirinimo srovės grandine; tuščiosios eigos įtampa, kuri susidaro tarp elektrodų replių ir masės gnybto, gali būti pavojinga.
• Nelaikykite ir nenaudokite jrenginio drėgnoje arba šlapioje aplinkoje ar lietuje.
• Apsaugokite akis tam skirtais apsauginiais akiniais (DIN 9–10 laipsnis). Naudokite pirštines ir sausus apsauginius drabužius, ant kurių nebūtų alyvos ir tepalo, kad apsaugotumėte odą nuo ultravioletinių elektros lanko spinduliių.
• Nenaudokite suvirinimo aparato vamzdžiams atitirpinti.

Atkreipkite dèmesj!

• Elektros lanko spinduliuojama šviesa gali pažeisti akis ir nudeginti odą.
• Lankinio suvirinimo metu susidaro kibirkščių ir laša išsilydęs metalas, suvirinta detalė pradeda rusenti ir santykinai ilgai lieka karšta.
• Lankinio suvirinimo metu išsiskiria garų, kurie gali būti kenksmingi. Kiekvienas elektros šokas gali būti mirtinas.
• Nesiartinkite prie elektros lanko tiesiogiai 15 m spinduliu.
• Apsaugokite save (ir aplink stovinčius asmenis) nuo galimai pavojingu elektros lanko efektu.
• Ispėjimas: atsižvelgiant i prijungimo prie tinklo sąlygą suvirinimo aparato prijungimo taške, tinkle gali atsirasti trikdžių kitiems vartojantiems įrenginiams.

Dèmesio!

Kai maitinimo tinklai ir srovės grandinės perkrauti, suvirinant gali kilti trikdžių kitiems vartojantiems įrenginiams. Iškilus abejonių, kreipkitės patarimo į elektros srovės tiekimo įmonę.

Pavojaus šaltiniai lankinio suvirinimo metu

Lankinio suvirinimo metu yra daugybė pavjoaus šaltinių. Todėl svarbu, kad suvirintojas laikytųsi tolesnių taisyklių, kad nekeltų pavojaus sau ir kitiems asmenims bei nepadarytų žalos žmogui ir įrenginiui.

• Darbus tinklo įtampos pusėje, pvz., prie kabelių, kištukų, kištukinių lizdų ir t. t., paveskite atlikti tik specialistui. Ypač tai nutiesiant tarpinius kabelius.
• Ivykus nelaimingam atsitikimui, suvirinimo srovės šaltinį iš karto atjunkite nuo tinklo.
• Susidarius kontaktinei elektros įtampai, įrenginį iš karto išjunkite ir paveskite patikrinti specialistui.
• Suvirinimo srovės pusėje visada atkreipkite dėmesį j tai, kad būtų geri elektros kontaktai.
• Suvirindami ant abiejų rankų mūvėkite izoliuo-jančias pirštines. Jos apsaugo nuo elektros smū-gio (suvirinimo srovės grandinės tuščiosios eigos įtampos), nuo kenksmingų spindulių (šilumos ir UV spindulių) bei rusenančio metalo bei šlako purslių.
• Avėkite tvirtus izoliuojančius batus. Jie turi izoliuoti taip pat ir šlapioje vietoje. Pusbačiai netinka, nes krentantys, rusenantys metalo lašai nudegina.
• Vilkėkite tinkamus drabužius, nevilkėkite sintetinių drabužių.

• Neapsaugoję akių nežiūrėkite į elektros lanką. Naudokite tik apsauginį suvirinimo skydelį su nu-rodytu, DIN atitinkančiu apsauginiu stiklu. Elektros lankas skleidžia ne tik šviesos ir šilumos spindulius, kurie akina arba nudegina, bet ir UV spindulius. Esant nepakankamai apsaugai, šie nematomi ultravioletiniai spinduliai sukelia tik po kelių valandų pastebimą, labai skausmingą tinklainės uždegimą. Be to, dėl UV spindulių neapsaugotose kūno vietose patiriama nudegimų.

• Taip pat ir šalia elektros lanko esančius asmenis arba padėjėjus reikia informuoti apie pavojus bei aprūpinti reikalingomis apsaugos priemonėmis, prireikus būtina sumontuoti apsaugines pertvaras.

• Suvirinant, ypač mažose patalpose, reikia pasirū-pinti pakankamu šviežio oro tiekimu, nes susidaro dūmų ir kenksmingų dujų.
• Draudžiama suvirinti net ir seniori ištuštintus rezervuarus, kuriuose buvo laikomos dujos, kuras, mineralinė alyva ar pan., nes dėl likučių kyla sprogimo pavojus.
• Patalpoms, kuriose gali kilti gaisras ir sprogumas, galioja specialūs reikalavimai.
• Suvirinimo siūles, kurias veikia didelė apkrova ir kurios būtinai turi atitikti saugumo reikalavimus, leidžiama suvirinti tik specialų išsilavinimą turintiems ir išbandytiems suvirintojams. Pavyzdys: slėginiai katilai, bėgiai, traukos ir sukabinimo įtaisai ir t. t.
• Elektros lanko spinduliai gali sužaloti akis ir pažeisti odą. Dévékite skrybėlę ir apsauginius akinius.
• Naudokite klausos apsaugą ir marškinius aukšta, užsegta apykakle.
• Dévékite apsauginius suvirintojų šalmus ir atkreipkite dėmesį į tai, kad būtų tinkamai nustatytas filtras.
• Dévékite viso kūno apsaugą.

⚠ DÈMESIO

• Būtinai atkreipkite dėmesį į tai, kad apsauginį laidą elektros įrangoje arba prietaisuose dėl aplaidumo gali pažeisti suvirinimo srovė, pvz., masės gnybtas padedamas ant suvirinimo aparato korpuso, kuris prijungtas su elektros įrangos apsauginiu laidu. Suvirinimo darbai atliekami prie mašinos su apsauginio laido jungtimi. Taigi mašiną galima suvirinti, neprijungus prie jos masės gnybto. Tokiu atveju suvirinimo srovė iš masės gnybto apsauginiu laidu teka į mašiną. Dėl didelės suvirinimo srovės apsauginis laidas gali prasilydyti.
• Kištukinių lizdų įvadų apsaugos turi atitikti reikalavimus. Taigi, pagal šiuos reikalavimus leidžiama naudoti tik laidų skerspjūvį atitinkančius saugiklius arba automatinius jungiklius. Naudojant per stiprų saugiklj, gali užsidegti laidai arba pastate kilti gais-ras.
• Nenaudokite suvirinimo aparato lietuje.
• Nenaudokite suvirinimo aparato drégnoje aplinkoje.
• Statykite suvirinimo aparata tik lygioje vietoje.
• Išėjimas apskaičiuotas 20 °C aplinkos temperatūrai. Esant aukštesnei temperatūrai, suvirinimo laikas gali būti trumpesnis.

Pavojus dèl elektros smūgio

Suvirinimo elektrodo sukeltas elektros smūgis gali būti mirtinas. Nevirinkite lyjant arba sningant. Mūvėkite sausas izoliuojančius pirštines. Nelieskite elektrodo plikomis rankomis.

Nemūvėkite šlapių arba pažeistų pirštinių. Apsisaugokite nuo elektros smūgio, izoliuodami ruošinį. Neatidarinėkite įrenginio korpuso.

Pavojus dėl suvirinimo dūmų

Įkvėpus suvirinimo dūmų, gali kilti pavojus sveikatai. Nelaikykite galvos dūmuose. Naudokite įrenginius atvirose srityse. Norėdami pašalinti dūmus, naudokite oro išleidimo įtaisą.

Pavojus dėl suvirinant susidariusių kibirkščių

Suvirinant susidariusios kibirkštys gali sukelti sprogimą arba gaisrą. Laikykitės atstumo iki degių medžiagų. Nevirinkite šalia degių medžiagų. Suvirinant susidariusios kibirkštys gali sukelti gaisrą. Šalia turi būti gesintuvas ir stebėtojas, kuris juo gali iš karto naudotis. Nevirinkite ant būgnu arba kitų uždarų rezervuarų.

Suvirinimo ekranui büdingi saugos nurodymai

• Prieš pradėdami suvirinimo darbus, naudodami ryškų šviesos šaltinį (pvz., transporto priemonę), įsitikinkite, kad suvirinimo skydas tinkamai veikia.
• Suvirinimo purslai gali pažeisti apsauginj stiklą. Nedelsdami pakeiskite pažeistus arba subraižytus apsauginius stiklus.
• Nedelsdami pakeiskite pažeistus arba labai nešvarius ar apipurkštus komponentus.
• Irenginj leidžiama eksploatuoti tik ne jaunesniems nei 16 metų asmenims.
• Susipažinkite su suvirinimo saugos taisyklėmis. Tam taip pat atsižvelkite i savo suvirinimo aparato saugos nurodymus.
• Suvirindami visada uždėkite suvirinimo ekraną. Jei jo nenaudosite, galite stipriai pažeisti tinklainę.
• Suvirindami visada dévěkite apsauginius drabužius.
• Niekada nenaudokite suvirinimo ekrano be apsauginio stiklo.
• Laiku pakeiskite apsauginį stiklą, kad gerai matytumėte ir dirbtumėte nepavargdami.

Aplinka, kai elektra kelia didesnį pavojų

Suvirinant aplinkoje, kurioje elektra kelia didesnj pavojų, reikia laikytis toliau pateiktų saugos nurodymų. Aplinka, kurioje elektra kelia didesnj pavojų, yra, pavyzdžiui:

• Darbo vietos, kuriose suvirintojas dirba priverstinėje padėtyje (pvz., klūpėdamas, sėdėdamas, gulėdamas) ir liečiasi prie elektrai laidžių dalių;
• Darbo vietos, kurios yra visiškai arba iš dalies laidžios elektrai ir kuriose kyla didelis pavojus suvirintojui dėl neišvengiamo arba atsitiktinio prisilietimo;
• Šlapios, drėgnos arba karštos darbo vietos, kurio-se oro drėgme arba prakaitas gerokai sumažina žmogaus odos pasipriešinimą ir apsauginių priemonių izoliacines savybes.

Taip pat ir metalinės kopėčios arba pastoliai gali sudaryti aplinką, kurioje elektra kelia didesnį pavojų.

Tokioje aplinkoje reikia naudoti izoliuotus pagrindus ir tarpinius sluoksnius, be to, pirštines su atvartais ir galvos apdangalus iš odos arba kitų izoliuojančių medžiagų, kad kūnas būtų izoliuotas su žeme. Su-virinimo srovės šaltinis turi būti už darbo zonos arba elektrai laidžių paviršių bei suvirintojui nepasiekiamo-je vietoje.

Papildoma apsauga nuo smūgio elektros srovės klaidos atveju gali būti numatyta naudojant apsauginį nebalanso srovės jungiklj, kuris naudojamas, esant ne didesnei nei 30 mA nuotėkio srovei, ir maitina visus iš tinklo maitinamus įrenginius. Apsauginis nebalanso srovės jungiklis turi tikti visų rūšių elektros srovei.

Priemonės, skirtos suvirinimo srovės šaltiniui arba suvirinimo srovės grandinei (pvz., avarinio išjungimo įtaisui) greitai atskirti nuo elektros, turi būti lengvai prieinamos. Naudojant suvirinimo aparatus elektriškai pavojingomis sąlygomis, suvirinimo aparato išėjimo įtampa tuščiaja eiga turi būti ne aukštesnė nei 113 V (ribinė vertė). Šį suvirinimo aparatą dėl išėjimo įtampos galima naudoti toliau nurodytais atvejais.

Suvirinimas ankštose patalpose

Suvirinant ankštose patalpose, gali kilti pavojus dėl toksiškų dujų (pavojus uždusti). Ankštose patalpose galima suvirinti galima tik tada, jei šalia yra instruktuotų asmenų, kurie galėtų padėti avariniu atveju. Čia, prieš pradedant virinti, privalo įvertinti ekspertas, siekdamas nustatyti, kokius veiksmus reikia atlikti, norint užtikrinti darbo saugą, ir kokių atsargumo priemonių reikėtų imtis tikrojo suvirinimo proceso metu.

Tuščiosios eigos įtampų sumavimas

Jei tuo pačiu metu eksploatuojamas daugiau nei vienas suvirinimo srovės šaltinis, jų tuščiosios eigos įtampos gali būti susumuotos ir kelti didesnį su elektra susijusį pavojų. Suvirinimo srovės šaltiniai turi būti prijungti taip, kad šis pavojus būtų mažesnis. Atskiri suvirinimo srovės šaltiniai su jų atskirais valdikliais ir jungtimis turi būti aiškiai pažymėti, kad būtų galima atpažinti, kas kokiai suvirinimo srovės grandinei priklauso.

Peties įtvarų naudojimas

Draudžiama suvirinti, kai suvirinimo srovės šaltinis yra nešiojamas, pvz., su peties įtvaru.

Taip turi būti apsisaugota nuo:

• Rizikos netekti pusiausvyros, traukiant už prijungtų linijų arba žarnų.
• Didesnio elektros smūgio pavjoaus, nes suvirintojas liečiasi su žeme, kai jis naudoja I klasės suvirinimo srovės šaltinį, kurio korpusas yra įžemintas jo apsauginiu laidu.

Apsauginiai drabužiai

• Dirbant suvirintojo visas kūnas turi būti apsaugotas drabužiais ir veido apsauga nuo spindulių bei nudegimų.
• Ant abiejų rankų reikia mūvėti pirštines su atvartais iš tinkamos medžiagos (odos). Jos turi būti nepriekaištingos būklės.
• Norint apsaugoti drabužius nuo skriejančių kibirkščių ir nudegimų, reikia ryšėti tinkamas prijuostes. Jei atliekant darbus reikia suvirinti, pvz., didesniame nei galvos aukštyje, būtina vilkėti apsauginį kos-tiumą ir prireikus dévėti taip pat ir galvos apsaugą.
• Naudiojami apsauginiai drabužiai ir visi priedai turi atitikti direktyvą „Asmeninės apsauginės priemonės“.

Apsauga nuo spindulių ir nudegimų

• Darbo vietoje iškaba „Atsargiai! Nežiūrėkite j liepsnas!“ nurodykite, kad kyla pavojus akims. Jei įmanoma, darbo vietas reikia ekranuoti taip, kad būtų apsaugoti šalia esantys asmenys. Neįgalioti asmenys turi laikytis atstumo nuo tos vietos, kurioje atliekami suvirinimo darbai.
• Šalia stacionarių darbo vietų sienos neturi būti šviesos ir blizgios. Apsaugokite langus bent iki galvos aukščio nuo spindulių praleidimo arba atspin-dėjimo, pvz., tinkama dažų danga.

EMS prietaisų klasifikavimas

DÉMESIO! Šis A klasės prietaisas ne-skirtas naudoti gyvenamosiose srityse, kuriose elektros srovės teikiama per vie-

šają žemosios įtampos tiekimo sistemą. Dėl linijų ar spinduliuojamų AD trukdžių gali būti sunku šiose sri-tyse užtikrinti elektromagnetinį suderinamumą.

Net ir tuo atveju, jei suvirinimo aparatas pagal standartą laikosi ribinių emisijos verčių, vis dėlto lankinio suvirinimo aparatai jautriuose įrenginiuose ir prietaisuose gali sukelti elektromagnetinių trukdžių. Už trukdžius, kurie suvirinant susidaro dėl elektros lanko, atsako naudotojas ir naudotojas turi imtis tinkamų apsauginių priemonių.

Tuo metu naudotojas turi ypač atsižvelgti j:

• Maitinimo, valdymo, signalines ir telekomunikacijos linijas
• Kompiuterius ir kitus mikroprocesoriumi valdomus
• prietaisus
• Televizorius, radijo aparatus ir kitus atkūrimo prietaisus
• Elektroninius ir elektrinius saugos įtaisus
• Asmenis su širdies stimuliatoriais arba klausos aparatais
  • Matavimo ir kalibravimo jrenginius
• Kitų, netoliese esančių įrenginių atsparumą trukdžiams
• Dienos laiką, kuriuos atliekami suvirinimo darbai.

Norint sumažinti galimus spinduliuojamuosius trukdžius, rekomenduojama:

• Suvirinimo aparata nepriekaištingai jrengti ir eksploatuoti, kad būtų sumažinta galimai spinduliuoja-mų trukdžių.
• Suvirinimo aparatą reguliariai techniškai prižiūrėti ir užtikrinti gerą jo būklę.
• Suvirinimo laidai turėtų būti visiškai išvyniojami ir eiti lygiagrečiai ant žemės.
• Jei jmanoma, prietaisus ir jrenginius reikėtų pašalinti iš suvirinimo zonos arba ekranuoti.
• Elektromagnetinio filtro, sumažinančio elektromagnetinius trukdžius, naudojimas.

Bendrosios saugos priemonės

Naudotojas yra atsakingas, kad jrenginys būtų tinkamai sumontuotas ir naudojamas pagal gamintojo nurodymus. Jei buvo nustatyta elektromagnetinių sutrikimų, naudotojas yra atsakingas, kad jie būtų pašalinti viršuje punkte „Svarbi elektros srovės prijungimo nuoroda“ nurodytomis pagalbinėmis techninėmis priemonėmis.

⚠️ [SPĖJIMAS] Eksploatuojant šis elektrinis įrankis sudaro elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali veikti aktyvius arba pasyvius medicininius implantus. Norint sumažinti rimtų arba mirtinų sužalojimų pavojų, prieš naudojant elektrinį įtaisą, asmenims su medicininiais implantais rekomenduojame pasikonsultuoti su savo gydytoju arba medicininių implantų gamintoju.

6. Techniniai duomenys

Tinklo jungtis 230 V\~ 50 Hz

Suvirinimo srovė 10–130 A
ljungimo trukmė X
25% 130 A
60% 85 A
100% 65 A
Elektros srovės šaltinio energi-nis efektyvumas	86 %
Tuščiosios eigos įtampa 85 V
Imamoji galia tuščiosios eigos būsenoje	0 W

Svoris 5,3 kg

Pasiliekame teisę atlikti techninius pakeitimus!

7. Išpakavimas

• Atidarykite pakuotę ir atsargiai išimkite jrenginį.
• Nuimkite pakavimo medžiagą ir ištraukite pakavimo / transportavimo fiksatorius (jei yra).
• Patikrinkite, ar komplekte viskas yra.
• Patikrinkite jrenginj ir priedus, ar transportuojant jie nebuvo pažeisti.

- Jei jmanoma, saugokite pakuotę, kol nepasibaigs garantinis laikotarpis.

⚠ DÊMESIO!

Irenginys ir pakavimo medžiagos nėra vaikų žaislas! Vaikams draudžiama žaisti su plastikiniais maišeliais, plėvelėmis ir mažomis dalimis! Pavo-jus praryti ir uždusti!

8. Surinkimas / prieš eksploatacijos pradžią

Nešimo diržo montavimas (B pav.)

Sumontuokite nešimo dirža (11), kaip parodyta (B) pav.

Suvirinimo ekrano montavimas (C + D pav.)

Pritvirtinkite rankeną (14) prie suvirinimo ekrano (13), kaip parodyta D pav.

Pritvirtinkite apsauginj stiklą (15) prie suvirinimo ekra-no (13), kaip parodyta D pav.

Po to suskleiskite suvirinimo ekrano tris puses. Abi šoninės dalys dviem mygtukais sujungiamos su viršutine dalimi.

Prieš pradedant eksploatuoti

Prijungimas prie elektros srovės tiekimo linijos

Prieš prijungdami tinklo kabelj (8) prie elektros srovės tiekimo linijos patikrinkite, ar specifikacijų lente-lės duomenys sutampa su esamos elektros srovės tiekimo linijos vertėmis.

Prijunkite jrenginj tik prie tinkamai jrengto kištukinio lizdo su apsauginiu kontaktu, kuris būtų apsaugotas bent 16 A.

Pavojus! Tinklo kištuką leidžiama pakeisti tik kvalifikuotam elektrikui.

Suvirinimo kabelių prijungimas (E pav.)

Pavojus! Suvirinimo kabelius (9 + 10) prijunkite tik tada, kai jrenginys išjungtas iš kištukinio lizdo!

Prijunkite suvirinimo kabelius, kaip parodyta E pav.

Tam abu elektrodų laikiklio (9) ir masės gnybto (10) kištukus prijunkite prie atitinkamų greitai išardomų movų (6/7) bei užfiksuokite kištukus, pasukdami juos pagal laikrodžio rodyklę. Kabelis su elektrodų laikikliu (9) paprastai prijungiamas prie teigiamo poliaus (6), o kabelis su masės gnybtu (10) – prie neigiamo poliaus (7).

Paruošiamieji suvirinimo darbai

Masès gnybtas (10) tvirtinamas tiesiogiai prie suvirinamos detalès arba prie pagrindo, ant kurio padèta suvirinama detalè.

Dėmesio: pasirūpinkite, kad nebūtų tiesioginio kontakto su suvirinama detale. Todėl venkite lakuotų paviršių ir (arba) izoliuojančių medžiagų.

Elektrodų laikiklio kabelio gale yra specialus gnybtas, skirtas elektrodui pritvirtinti.

Suvirindami visada naudokite apsauginj suvirinimo skydelj. Jis apsaugo akis nuo elektros lanko skleidžiamų spindulių, tačiau leidžia tiesiogiai žiūrėti į suvirinamą medžiagą.

9. Paleidimas

ljungimas / išjungimas (A pav.)

ljunkite jrenginj, jj./išj. jungiklj (1) nustatydami j I padėtį. Darbo režimo (4) kontrolinė lemputė pradeda šviesti. Išjunkite jrenginj, jj./išj. jungiklj nustatydami j 0 padėtį. Darbo režimo (4) kontrolinė lemputė užgęsta.

Suvirinimas (A + E pav.)

Prijunkite visas elektros srovės tiekimo ir suvirinimo srovės grandinės elektros jungtis. Dauguma glaisty-tųjų elektrodų prijungiami prie teigiamo poliaus. Ta-čiau yra kelios elektrodų rūšys, kurie prijungiami prie neigiamo poliaus. Laikykitės gamintojo nurodymų dėl elektrodų rūšies ir tinkamo poliškumo. Atitinkamai pritaikykite suvirinimo kabelius (9/10) prie greitai iš-ardomų movų (6/7).

Dabar pritvirtinkite elektrodo galą be apvalkalo elektrodų laikiklyje (9) ir prijunkite masės gnybtą (10) prie suvirinamos detalės. Tuo metu atkreipkite dėmesį į tai, kad būtų geras elektros kontaktas. Įjunkite įrenginį ir potenciometru (2) nustatykite suvirinimo srovę, atsižvelgdami į naudojamą elektroda. Laikykite apsauginį skydelį priešais veidą ir trinkite elektrodo galiuką į suvirinamą detalę taip, kad atliktumėte judesius, kaip uždegdami degtuką. Tai yra geriausias metodas uždegti elektros lanką.

Išbandykite ant bandomosios detalės, ar pasirinkote tinkamą elektrodą ir srovės stiprį.

Nuoroda: kaip nustatyti suvirinimo srove, atsižvelgiant i elektrodų skersmenį, rasite tolesnėje lentelėje.

Elektrodo ∅ (mm) Suvirinimo srové (A)
1,6 40–50 A
2 40–80 A
2,5 60 –110 A
3,2 80–130 A
4,0 120–160 A

Nurodymas!

Nestuksenkite elektrodu i ruošinį, nes dėl to gali atsi-rasti pažeidimų ir būti sunkiau uždegti elektros lanką.

Kai tik elektros lankas užsidegs, pamėginkite laikytis iki ruošinio tokio atstumo, kuris atitiktų naudojamo elektrodo skersmenį. Kol suvirinate, atstumas turėtų likti kuo vienodesnis. Elektrodo posvyris darbo kryptimi turėtų būti 20/30 laipsnių.

Norédami pašalinti panaudotus elektrodus arba lygiai perkelti suvirintas detales, visada naudokite reples.

Atkreipkite dėmesį į tai, kad po suvirinimo elektrodų laikiklj (9) visada reikia padėti izoliavus.

Šlaką nuo siūlės galima šalinti tik atvėsus . Jei suvirinimas tęsiamas ties pertraukta suvirinimo siūle, iš pradžių šlaką reikia pašalinti nuo pirminės siūlės pradžios vietos.

Apsauga nuo perkaitimo

Suvirinimo aparatas yra su apsauga nuo perkaitimo, kuri apsaugo suvirinimo transformatorių nuo perkaitimo. Suveikus apsaugai nuo perkaitimo, Jūsų įrenginyje užsidega kontrolinė lemputė (5). Leiskite suvirinimo aparatui kurį laiką atvėsti.

Prijungimo prie tinklo laido keitimas

Pavojus!

Jei šio jrenginio prijungimo prie tinklo laidas pažeistas, ji privalo pakeisti gamintojas, jo klientų aptarnavi-mo tarnyba arba panašią kvalifikaciją turintis asmuo, kad būtų išvengta pavojų.

10. Elektros prijungimas

Kliento tinklo jungtis ir naudojamas ilginamasis laidas turi atitikti šiuos reikalavimus.

Pažeistas elektros prijungimo laidas

Dažnai pažeidžiama elektros prijungimo laidų izoliacija.

To priežastys gali būti:

• prispaudimo vietos, kai prijungimo laidai nutiesiami pro langus arba durų plyšius;
• sulenkimo vietos netinkamai pritvirtinus arba nutiesus prijungimo laidą;
• jpjovimo vietos pervažiavus prijungimo laidą;
• izoliacijos pažeidimai išplėšus iš sieninio kištukinio lizdo;
• jtrūkimai dėl izoliacijos senėjimo.

Tokių pažeistų elektros prijungimo laidų negalima naudoti ir dėl pažeistos izoliacijos jie yra pavojingi gyvybei.

Reguliariai tikrinkite, ar elektros prijungimo laidai nepažeisti. Atkreipkite démesį į tai, kad tikrinant prijungimo laidas nekabotų ant elektros srovės tinklo.

Elektros prijungimo laidai turi atitikti tam tikras VDE ir DIN nuostatas. Naudokite prijungimo laidus, pažymétus H05RR-F.

Žyma tipo pavadinime prijungimo kabelyje yra privaloma.

• Tinklo jtampa turi būti 230 V\~.
• Ilginamujų laidų iki 25 m ilgio skerspjūvis turi būti 2,5 kvadratinio milimetro.

Prijungti ir remontuoti elektros jrangą leidžiama tik kvalifikuotam elektrikui.

Kilus klausimų, nurodykite tokius duomenis:

- duomenis iš įrenginio specifikacijų lentelės.

11. Techninė priežiūra ir valymas

Pavojus!

Prieš atlikdami valymo darbus, ištraukite tinklo kištuką.

Nuoroda: norint užtikrinti nepriekaištingą veikimą ir saugos reikalavimų laikymąsi, suvirinimo aparatą reikia reguliariai techniškai prižiūrėti ir remontuoti. Netinkamai ir klaidingai eksploatuojant, aparatas gali sugesti ir būti pažeistas.

• Prieš atlikdami suvirinimo aparato valymo darbus, ištraukite tinklo kabelj 8 iš kištukinio lizdo, kad aparatas būty saugiai atjungtas nuo srovės grandinės.
• Reguliariai valykite suvirinimo aparato ir jo priedų išorę. Valykite nešvarumus ir dulkes oru, valymo vilna arba šepečiu.

Nuoroda: toliau nurodytus techninės priežiūros darbus leidžiama atlikti tik patvirtintiems specialistams.

• Srovės reguliatorių, įžeminimo įtaisą, vidines lini-jas, suvirinimo degiklio įjungimo įtaisą ir nustatymo varžtus būtina reguliariai techniškai prižiūrėti. Vėl tvirtai priveržkite atsilaisvinusius varžtus ir pakeiskite surūdijusius varžtus (atsarginių varžtų M4 x 10 įsigysite bet kurioje statybinių prekių parduotuvėje).
• Reguliariai tikrinkite suvirinimo aparato izoliacijos varža. Tam naudokite atitinkamą matavimo prietaisą.
• Atsiradus defektui arba prireikus pakeisti aparato dalis, kreipkitės i tam tikrą kvalifikaciją turintį personalą.

Techninės priežiūros informacija

Atkreipkite dėmesį į tai, kad šio gaminio toliau nurodytos dalys naudojant arba natūraliai dėvisi arba toliau nurodytų dalių reikia kaip vartojamųjų medžiagų. Greitai susidėvinčios dalys*: elektrodų laikiklis, masės gnybtas.

* ¡ komplektaciją privalomai nejeina!

12. Transportavimas

Norėdami lengvai pernešti suvirinimo aparatą, pride-damą nešimo diržą užsidėkite ant pečių arba neškite tiesiog už transportavimo rankenos.

13. Laikymas

Laikykite jrenginj ir jo priedus tamsioje, sausoje, apsaugotoje nuo šalčio ir vaikams nepasiekiamoje vietoje. Optimali laikymo temperatūra yra nuo 5 iki 30 °C. Laikykite elektrinj jrankj originalioje pakuotėje.

Uždenkite elektrinį įrankį, kad apsaugotumėte jį nuo dulkių arba drėgmės. Laikykite naudojimo instrukciją prie elektrinio įrankio.

14. Utilizavimas ir pakartotinis atgavimas

Siekiant išvengti transportavimo pažeidimų, įrenginys yra pakuotėje. Ši pakuotė yra žaliava, taigi, ją galima naudoti pakartotinai arba gražinti į medžiagų cirkuliacijos ciklą. įrenginys ir jo priedai sudaryti iš įvairių medžiagų, pvz., metalo ir plastikų. Nemeskite baterijų i buitines atliekas, ugnį arba vandenį. Baterijas reikia rinkti, perdirbti arba ekologiškai utilizuoti. Pristatykite sugedusias konstrukcines dalis į specialių atliekų utilizavimo punktą. Teiraukitės specializuotoje parduotuvėje arba bendrijos administracijos skyriuje!

Nemeskite senų prietaisų į buitines atliekas!

Šis simbolis rodo, kad pagal Direktyvą dėl elektros ir elektroninės įrangos atliekų (2012/19/ES) ir nacionalinius įstatymus šio ga-minio negalima mesti į buitines atliekas. Šį gaminj reikia atiduoti j tam numatytą surinkimo punktą. Tai galima, pvz., atlikti perkant atiduodant panašų gaminį arba pristatant į įgaliotą surinkimo vietą, kurioje paruošiami seni elektriniai ir elektroniniai prietaisai. Netinkamai elgiantis su senais prietaisais, dėl potencialiai pavojingų medžiagų, kurių dažnai būna senuose elektriniuose ir elektroniniuose prietaisuose, galimas neigiamas poveikis aplinkai ir žmonių sveikatai. Be to, tinkamai utilizuodami šį gaminį, prisidėsite prie efektyvaus natūralių išteklių panaudojimo. Informacijos apie senų prietaisų surinkimo punktus Jums suteiks miesto savivaldybėje, viešojoje utilizavimo įmonėje, įgaliotame senų elektrinių ir elektroninių prietaisų utilizavimo punkte arba Jūsų atliekas išvežančioje bendrovėje.

15. Sutrikimų šalinimas

Tolesnėje lentelėje nurodyti klaidų požymiai ir aprašyta, kaip jas galima pašalinti, jei Jūsų mašina blogai veiktų. Jei taip problemos nustatyti ir pašalinti negalite, kreipkitės į savo techninės priežiūros dirbtuves.

Sutrikimas Galima priežastis Ką daryti?
Mašina nejsijungia	Nėra tinklo įtampos	Patikrinkite kištukinį lizdą, tinklo kabelį, kabelį, tinklo kištuką; prireikus paveskite suremontuoti kvalifikuotam elektrikui.
	Suveikė pagrindinis saugiklis Patikrinkite pagrindinį saugiklj
	Sugedęs jj./išj. jungiklis	Klientų aptarnavimo tarnybai paveskite atlikti remonto darbus
	Sugedęs variklis	Klientų aptarnavimo tarnybai paveskite atlikti remonto darbus
Nėra uždegimo kibirkšties	Masės gnybtas neprijungtas prie įrenginio / masės gnybtas nepritvir- tintas prie ruošinio	Prijunkite masės gnybta prie suvirinimo aparato / pritvirtinkite masės gnybta prie ruošinio

Dél akivaizdžiai matomų defektų turi būti informuota per 8 dienas nuo įrenginio gavimo momento. Kitu atveju pirkėjo teisė reikštį pretenziją dėl šių defektų yra negaliojanti. Savo įrenginiams mes garantuojame įstatymo nustatytą pilną aptarnavimą garantinio laikotarpio metu, jei yra laikomasi gamintojo-vartotojo susitarimo ir mes pažadame nemokamai pakeisti bet kurias mašinos dalis,

sugedusias dėl blogos medžiagos ar gamyklinio broko. Mes neatsakome už dalis, pagamintas ne mūsų ir jūsu gautas iš kito tiekėjo. Naujų dalių montavimo kaštai yra pirkėjo atsakomybė. Pirkimo nutraukimas ar pirkimo kainos sumažinimas, kaip ir bet kurios kitos pretenzijos dėl nuostolių nebus patenkinamos.

Ábyrgő IS
